串联谐振试验装置怎么使用

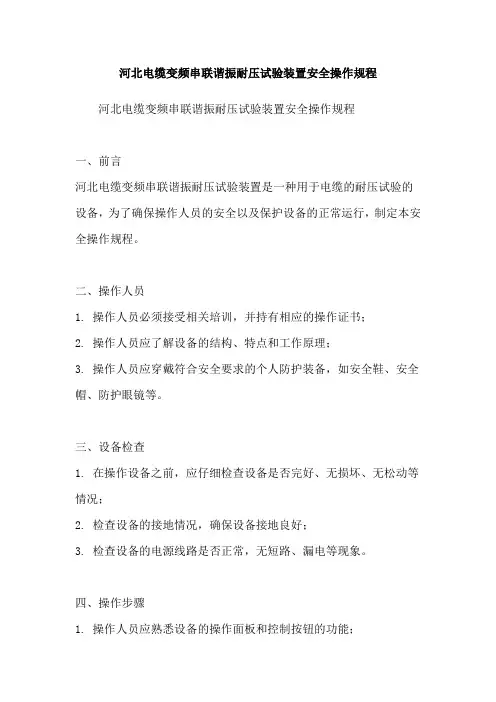

河北电缆变频串联谐振耐压试验装置安全操作规程河北电缆变频串联谐振耐压试验装置安全操作规程一、前言河北电缆变频串联谐振耐压试验装置是一种用于电缆的耐压试验的设备，为了确保操作人员的安全以及保护设备的正常运行，制定本安全操作规程。

二、操作人员1. 操作人员必须接受相关培训，并持有相应的操作证书；2. 操作人员应了解设备的结构、特点和工作原理；3. 操作人员应穿戴符合安全要求的个人防护装备，如安全鞋、安全帽、防护眼镜等。

三、设备检查1. 在操作设备之前，应仔细检查设备是否完好、无损坏、无松动等情况；2. 检查设备的接地情况，确保设备接地良好；3. 检查设备的电源线路是否正常，无短路、漏电等现象。

四、操作步骤1. 操作人员应熟悉设备的操作面板和控制按钮的功能；2. 执行设备启动前的准备工作，如确认电源线路、接地情况等；3. 按照操作手册的指引打开设备的电源开关；4. 根据被测电缆的要求，设置设备的频率、电压等参数；5. 将被测电缆正确连接到设备的终端，并确保连接牢固、无松动；6. 启动设备，并观察设备的运行情况；7. 在设备运行期间，操作人员应保持警惕，随时关注设备的运行状态；8. 在测试完成后，按照操作手册的步骤关闭设备，并断开电源。

五、安全事项1. 操作人员禁止穿戴带有金属装饰品，以防止触电事故；2. 操作人员禁止在设备运行期间进行触摸设备的内部部件；3. 操作人员发现设备有异常情况时，应立即停止操作，并向上级报告；4. 禁止在操作设备的过程中进行吸烟、喝水等不相关的行为；5. 禁止非授权人员擅自操作设备。

六、紧急情况处理1. 在发生紧急情况时，操作人员应立即按下停机按钮，停止设备运行；2. 在紧急情况得到解决之前，禁止重新启动设备。

七、设备维护和保养1. 定期对设备进行检修和维护，确保设备的正常运行；2. 设备维修必须由经过培训的专业人员进行，禁止非专业人员私自拆卸设备。

八、附则本安全操作规程必须严格遵守，违反规程的人员将面临相应的处罚。

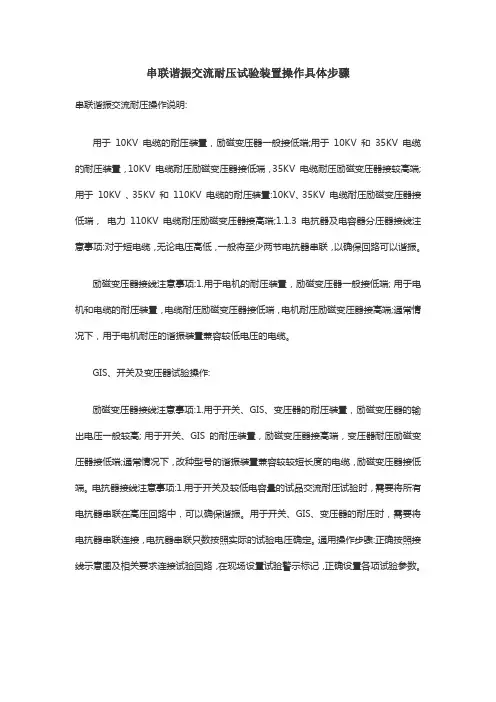

串联谐振交流耐压试验装置操作具体步骤串联谐振交流耐压操作说明:用于10KV 电缆的耐压装置，励磁变压器一般接低端;用于10KV 和35KV 电缆的耐压装置，10KV 电缆耐压励磁变压器接低端，35KV 电缆耐压励磁变压器接较高端;用于10KV 、35KV 和110KV 电缆的耐压装置:10KV、35KV 电缆耐压励磁变压器接低端，电力110KV 电缆耐压励磁变压器接高端;1.1.3 电抗器及电容器分压器接线注意事项:对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。

励磁变压器接线注意事项:1.用于电机的耐压装置，励磁变压器一般接低端; 用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端;通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。

GIS、开关及变压器试验操作:励磁变压器接线注意事项:1.用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高; 用于开关、GIS 的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端;通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。

电抗器接线注意事项:1.用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。

用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。

通用操作步骤:正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。

自动试验:进入图2 界面，点击“自动”，进入下图4 界面，点击“启动”，“确认”，则自动进行调谐、升压、计时、降压。

界面依次如下:调谐升压:计时:降压:试验完成:在试验过程中出现保护动作时，均有相关界面显示。

手动/半自动试验:进入图2 界面，点击“手动”，进入下图4 界面，点击“启动”，“确认”，中试控股则可以进行手动/自动调频、手动升降压。

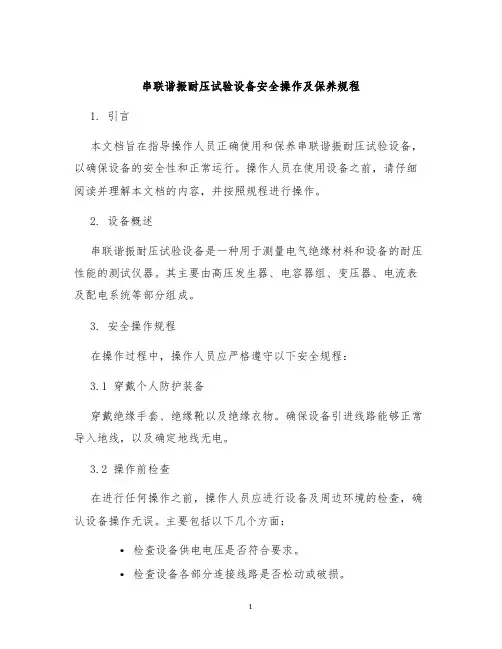

串联谐振耐压试验设备安全操作及保养规程1. 引言本文档旨在指导操作人员正确使用和保养串联谐振耐压试验设备，以确保设备的安全性和正常运行。

操作人员在使用设备之前，请仔细阅读并理解本文档的内容，并按照规程进行操作。

2. 设备概述串联谐振耐压试验设备是一种用于测量电气绝缘材料和设备的耐压性能的测试仪器。

其主要由高压发生器、电容器组、变压器、电流表及配电系统等部分组成。

3. 安全操作规程在操作过程中，操作人员应严格遵守以下安全规程：3.1 穿戴个人防护装备穿戴绝缘手套、绝缘靴以及绝缘衣物。

确保设备引进线路能够正常导入地线，以及确定地线无电。

3.2 操作前检查在进行任何操作之前，操作人员应进行设备及周边环境的检查，确认设备操作无误。

主要包括以下几个方面：•检查设备供电电压是否符合要求。

•检查设备各部分连接线路是否松动或破损。

•检查设备接地情况，确保设备能够正常接地。

3.3 设备接地操作人员在设备操作之前，必须确保设备能够正常接地。

为避免意外触电事故，操作人员应将设备与地线正确连接。

如果地线不符合规定，应及时采取措施进行维修或更换。

3.4 操作规程在进行设备操作之前，操作人员应按照以下步骤进行：1.确保设备及周边环境符合操作要求。

2.启动设备电源，并调整电源电压至合适的工作范围。

3.检查设备接线是否正确并牢固，确保设备处于正常工作状态。

4.将待测设备或材料与串联谐振耐压试验设备接入。

5.设置测试参数，例如测试电压、时间等。

6.启动测试，观察测试结果，确保设备正常工作。

7.完成测试后，关闭设备电源，并进行必要的清理及保养工作。

3.5 遇到故障的处理在设备操作过程中，如果遇到任何故障问题，操作人员应立即停止操作，并联系相关维修人员进行检修。

4. 设备保养规程操作人员应按照以下规程进行设备的保养工作，以维持设备的良好工作状态：4.1 定期检查定期检查设备的外观和连接线路，确认设备没有松动、破损等情况。

检查设备接地情况，并进行必要的维护和修复。

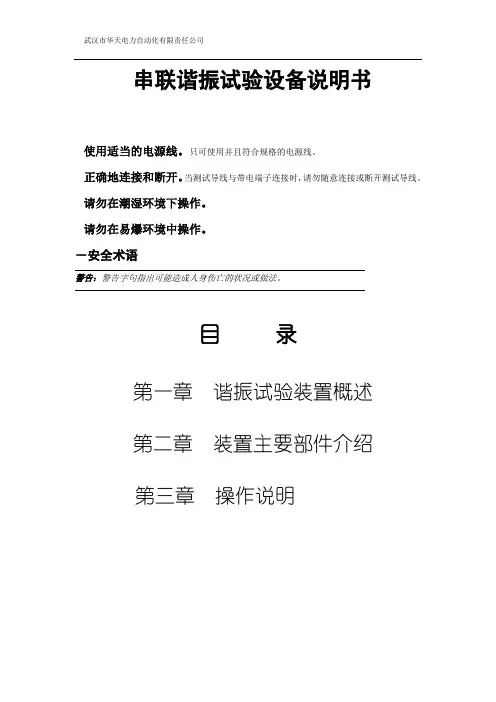

串联谐振试验设备说明书使用适当的电源线。

只可使用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录第一章谐振试验装置概述第二章装置主要部件介绍第三章操作说明第一章谐振试验装置概述1.1概述：目前在国际和国内已有越来越多的XLPE 交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。

但在交联电缆投运前的试验手段上由于被试容量大和试验设备的原因，仍沿袭使用直流耐压的试验方法。

近年来国际、国内的很多研究机构的研究成果表明直流试验对XLPE 交联聚乙烯电缆有不同程度的损害。

有的研究观点认为XLPE 结构具有存储积累单极性残余电荷的能力，当在直流试验后，如不能有效的释放掉直流残余电荷，投运后在直流残余电荷加上交流电压峰值将可能致使电缆发生击穿。

国内一些研究机构认为，交联聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。

交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿，也会引起绝缘的严重损伤。

其次，由于施加的直流电压场强分布与运行的交流电压场强分布不同。

直流试验也不能真实模拟运行状态下电缆承受的过电压，并有效的发现电缆及电缆接头本身和施工工艺上的缺陷。

因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。

同时，各种大型变压器的交流耐压试验，火力及水力发电机的交流耐压实验也定期进行。

这些设备的试验要求的试验设备容量大，通常情况下采用谐振的办法进行试验，但必须是在工频条件下或等效工频条件下进行。

等效工频条件一般采用45-65Hz 的频率范围，但很多试验单位要求50Hz试验电源对这类设备进行交流耐压试验。

串联变频自动谐振试验装置主要用于10kV、35kV、110kV的交联橡塑电力电缆，66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。

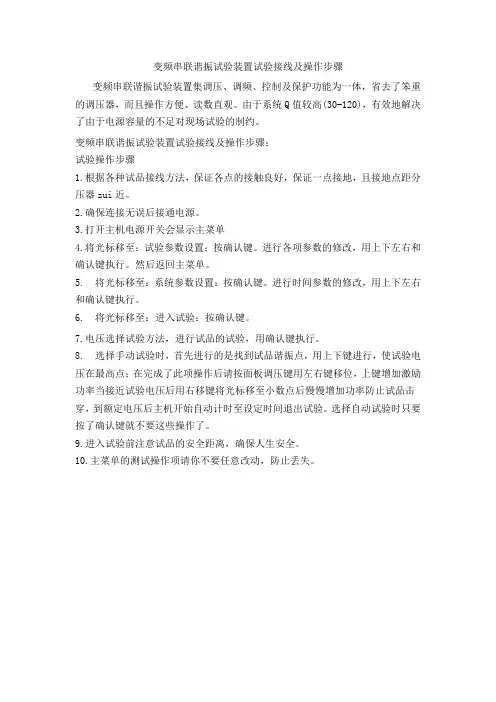

变频串联谐振试验装置试验接线及操作步骤
变频串联谐振试验装置集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。

由于系统Q值较高(30-120)，有效地解决了由于电源容量的不足对现场试验的制约。

变频串联谐振试验装置试验接线及操作步骤：
试验操作步骤
1.根据各种试品接线方法，保证各点的接触良好，保证一点接地，且接地点距分压器zui近。

2.确保连接无误后接通电源。

3.打开主机电源开关会显示主菜单
4.将光标移至：试验参数设置；按确认键。

进行各项参数的修改，用上下左右和确认键执行。

然后返回主菜单。

5. 将光标移至：系统参数设置：按确认键。

进行时间参数的修改，用上下左右和确认键执行。

6. 将光标移至：进入试验：按确认键。

7.电压选择试验方法，进行试品的试验，用确认键执行。

8. 选择手动试验时，首先进行的是找到试品谐振点，用上下键进行，使试验电压在最高点；在完成了此项操作后请按面板调压键用左右键移位，上键增加激励功率当接近试验电压后用右移键将光标移至小数点后慢慢增加功率防止试品击穿，到额定电压后主机开始自动计时至设定时间退出试验。

选择自动试验时只要按了确认键就不要这些操作了。

9.进入试验前注意试品的安全距离，确保人生安全。

10.主菜单的测试操作项请你不要任意改动，防止丢失。

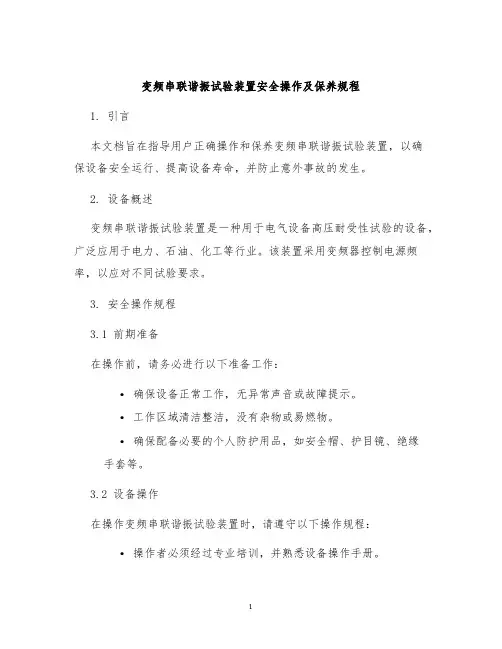

变频串联谐振试验装置安全操作及保养规程1. 引言本文档旨在指导用户正确操作和保养变频串联谐振试验装置，以确保设备安全运行、提高设备寿命，并防止意外事故的发生。

2. 设备概述变频串联谐振试验装置是一种用于电气设备高压耐受性试验的设备，广泛应用于电力、石油、化工等行业。

该装置采用变频器控制电源频率，以应对不同试验要求。

3. 安全操作规程3.1 前期准备在操作前，请务必进行以下准备工作：•确保设备正常工作，无异常声音或故障提示。

•工作区域清洁整洁，没有杂物或易燃物。

•确保配备必要的个人防护用品，如安全帽、护目镜、绝缘手套等。

3.2 设备操作在操作变频串联谐振试验装置时，请遵守以下操作规程：•操作者必须经过专业培训，并熟悉设备操作手册。

•在供电前，检查电源线路、插头和插座是否正常，确保接地可靠。

•打开设备电源前，请确保开关处于关闭状态。

•遵循设备操作步骤，依次打开设备的电源开关、频率控制开关。

•根据试验要求设置变压器及电容器的参数，并确保其处于合适的工作范围内。

•操作者必须时刻关注设备工作状态，如有异常情况应立即停机排查故障。

3.3 停止操作在停止操作变频串联谐振试验装置时，请按以下步骤操作：•先关闭频率控制开关，再关闭电源开关。

•停止供电后，等待设备完全停止运行后方可进行其他操作。

•断开电源前，确保设备已经冷却，温度降到安全范围内。

•拔掉设备电源插头。

4. 保养规程为了延长设备的使用寿命，减少故障发生的可能性，以下是变频串联谐振试验装置的保养规程：4.1 清洁定期对设备进行清洁，保持设备表面无尘、无污渍。

使用柔软的布进行清洁，不要使用水或腐蚀性溶液。

4.2 检查定期检查设备的电源线路、插头、插座是否正常，有无损坏或老化情况。

检查设备的传动部件、接线端子等是否稳固可靠。

4.3 维护定期对设备的变压器、电容器、电机等部件进行维护，检查其工作状态是否正常。

如发现异常，应及时进行修理或更换。

4.4 存储长时间不使用设备时，应储存在干燥、通风良好的地方。

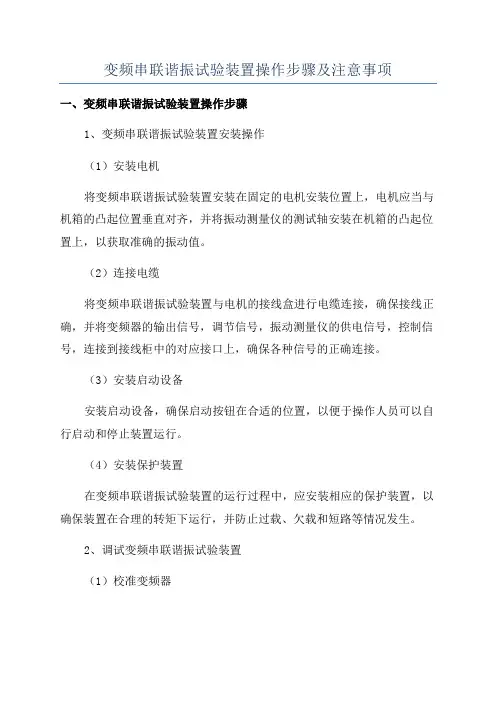

变频串联谐振试验装置操作步骤及注意事项
一、变频串联谐振试验装置操作步骤
1、变频串联谐振试验装置安装操作
（1）安装电机
将变频串联谐振试验装置安装在固定的电机安装位置上，电机应当与机箱的凸起位置垂直对齐，并将振动测量仪的测试轴安装在机箱的凸起位置上，以获取准确的振动值。

（2）连接电缆
将变频串联谐振试验装置与电机的接线盒进行电缆连接，确保接线正确，并将变频器的输出信号，调节信号，振动测量仪的供电信号，控制信号，连接到接线柜中的对应接口上，确保各种信号的正确连接。

（3）安装启动设备
安装启动设备，确保启动按钮在合适的位置，以便于操作人员可以自行启动和停止装置运行。

（4）安装保护装置
在变频串联谐振试验装置的运行过程中，应安装相应的保护装置，以确保装置在合理的转矩下运行，并防止过载、欠载和短路等情况发生。

2、调试变频串联谐振试验装置
（1）校准变频器
首先，校准变频器，按照变频器的使用说明，按需要进行参数设置，以确保变频器可以正确工作。

（2）校准振动测量仪
校准振动测量仪，以确保振动测量仪可以准确地测量电机的振动特性值。

串联谐振耐压试验装置操作流程1.连接串联谐振耐压试验装置至电源。

Connect the series resonant withstand voltage test equipment to the power supply.2.确保所有接口连接牢固。

Ensure all interfaces are securely connected.3.打开串联谐振耐压试验装置的电源开关。

Turn on the power switch of the series resonant withstand voltage test equipment.4.检查仪器显示屏是否正常工作。

Check if the instrument display is working properly.5.设置串联谐振耐压试验装置的参数。

Set the parameters of the series resonant withstand voltage test equipment.6.校准测试仪器。

Calibrate the testing instrument.7.将被测试物品连接至串联谐振耐压试验装置。

Connect the tested item to the series resonant withstand voltage test equipment.8.确保被测试物品的接线正确。

Ensure the correct wiring of the tested item.9.启动串联谐振耐压试验装置进行测试。

Start the series resonant withstand voltage test equipment for testing.10.监控测试过程中的电压和电流变化。

Monitor the voltage and current changes during the test.11.记录测试过程中的数据。

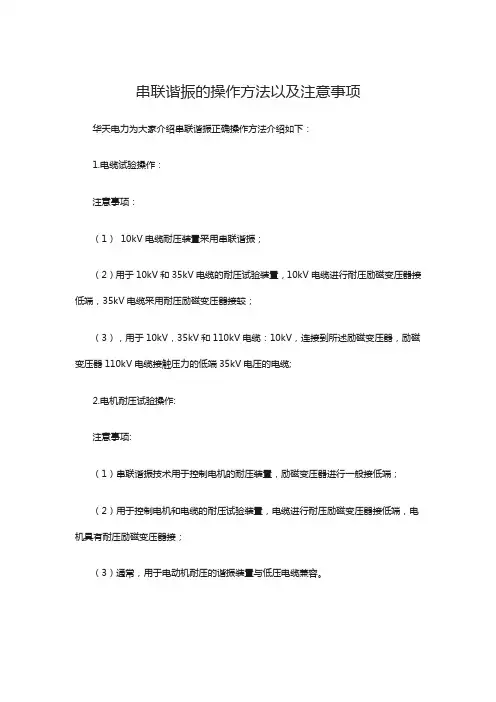

串联谐振的操作方法以及注意事项华天电力为大家介绍串联谐振正确操作方法介绍如下：
1.电缆试验操作：
注意事项：
（1）10kV电缆耐压装置采用串联谐振；
（2）用于10kV和35kV电缆的耐压试验装置，10kV电缆进行耐压励磁变压器接低端，35kV电缆采用耐压励磁变压器接较；
（3），用于10kV，35kV和110kV电缆：10kV，连接到所述励磁变压器，励磁变压器110kV电缆接触压力的低端35kV电压的电缆;
2.电机耐压试验操作:
注意事项:
（1）串联谐振技术用于控制电机的耐压装置，励磁变压器进行一般接低端；
（2）用于控制电机和电缆的耐压试验装置，电缆进行耐压励磁变压器接低端，电机具有耐压励磁变压器接；
（3）通常，用于电动机耐压的谐振装置与低压电缆兼容。

3. GIS、开关及变压器进行试验方法操作：
注意事项:
（1）串联谐振技术用于控制开关、GIS、变压器的耐压装置，励磁变压器的输出工作电压进行一般具有较高；
（2）用于控制开关、GIS的耐压试验装置，励磁变压器接，变压器进行耐压励磁变压器接低端；
（3）通常，模型兼容的交换到大于连接到下端的谐振装置的电缆，励磁变压器更短的长度;
（4）用于控制开关及较低电容量的试品交流耐压试验时，需要将企业所有电抗器串联在高压系统回路中，可以有效确保实现谐振；
（5）用于控制开关、GIS、变压器的耐压时，需要将电抗器进行串联系统连接，电抗器串联只数按照企业实际的试验工作电压通过确定。

串联谐振耐压试验装置操作方法汇卓电力是一家专业研发生产串联谐振耐压装置的厂家，本公司生产的串联谐振耐压装置在行业内都广受好评，以打造最具权威的“串联谐振耐压装置“高压设备供应商而努力。

为了让更多的客户在使用华天电力生产的串联谐振耐压测试仪的时候更容易操作，能尽快的了解耐压测试仪的使用方法，今天我们以XZB串联谐振耐压试验装置来总结一下试验过程中的一些操作步骤。

串联谐振耐压测试仪操作说明1.1 电缆试验操作：1.1.1 现场接线示意图：1.1.2 励磁变压器接线注意事项：1. 用于 10KV 电缆的耐压装置，励磁变压器一般接低端；2. 用于 10KV 和 35KV 电缆的耐压装置，10KV 电缆耐压励磁变压器接低端，35KV 电缆耐压励磁变压器接较高端；3. 用于 10KV 、35KV 和 110KV 电缆的耐压装置：10KV、35KV 电缆耐压励磁变压器接低端，110KV 电缆耐压励磁变压器接高端；1.1.3 电抗器及电容器分压器接线注意事项：对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。

1.2 电机耐压试验操作:1.2.1 现场接线示意图:1.2.2 励磁变压器接线注意事项:1.用于电机的耐压装置，励磁变压器一般接低端；2. 用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端；3. 通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。

4.2 GIS、开关及变压器试验操作：4.2.1 现场接线示意图：1.2.2 励磁变压器接线注意事项:1.用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高；2. 用于开关、GIS 的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端；3. 通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。

4.2.3 电抗器接线注意事项:1.用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。

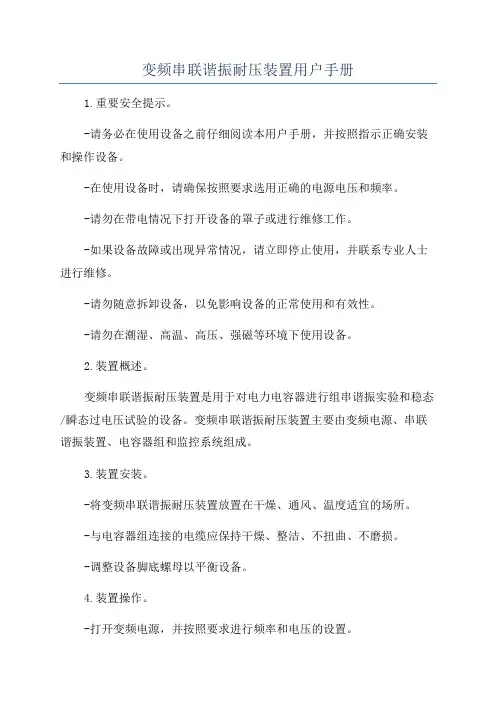

变频串联谐振耐压装置用户手册
1.重要安全提示。

-请务必在使用设备之前仔细阅读本用户手册，并按照指示正确安装和操作设备。

-在使用设备时，请确保按照要求选用正确的电源电压和频率。

-请勿在带电情况下打开设备的罩子或进行维修工作。

-如果设备故障或出现异常情况，请立即停止使用，并联系专业人士进行维修。

-请勿随意拆卸设备，以免影响设备的正常使用和有效性。

-请勿在潮湿、高温、高压、强磁等环境下使用设备。

2.装置概述。

变频串联谐振耐压装置是用于对电力电容器进行组串谐振实验和稳态/瞬态过电压试验的设备。

变频串联谐振耐压装置主要由变频电源、串联谐振装置、电容器组和监控系统组成。

3.装置安装。

-将变频串联谐振耐压装置放置在干燥、通风、温度适宜的场所。

-与电容器组连接的电缆应保持干燥、整洁、不扭曲、不磨损。

-调整设备脚底螺母以平衡设备。

4.装置操作。

-打开变频电源，并按照要求进行频率和电压的设置。

-打开串联谐振装置，并按照要求设置串联谐振时间、谐振频率和谐振电压等参数。

-将电容器组正确排列并与谐振装置连接，确保电容器组符合谐振条件。

-在开始试验前，确保所有控制系统都运行正常，试验过程中应随时监控参数变化。

变频串联谐振耐压试验装置使用方法
变频串联谐振耐压试验装置是实验室常用的一种耐压试验装置，它可以快速准确的测试非仪器电缆的耐压特性。

使用此设备进行耐压试验时，需要按照以下几步：
1.确定实验电压：实验电压应根据样本种类和电缆等级确定，使试验结果具有实际参考价值；
2.确定实验模式：有连续电压模式和谐振耐压模式可供选择，具体选择由实际实验要求决定；
3.确定耐压时间：根据实验要求，合理设定耐压时间，尽量不超过5分钟；
4.开始测试：将连接的电缆两端连接到变频串联谐振耐压试验装置的电源端，然后点击"开始耐压"按钮，即可启动实验；
5.安全检查和性能审核：在实验结束后，应对电缆进行安全检查，如果试样完好，则视为耐压合格；
6.记录实验结果：在耐压试验结束后，应记录实验的时间、电压以及其他必要的参数等数据，以确保试验结果的准确性。

串联谐振操作说明（带图）在电力预防性试验中，串联谐振试验装置是用于对电气设备进行绝缘性能检测的一种测试设备，其实测量原理是充分的运用串联谐振电路的概论和实践，通过容抗、感抗的宽泛匹配和模块化电路的制作工艺组合而成的电力预防性试验设备。

串联谐振试验装置的操作方法（1）电力电缆的串联谐振试验接线方法串联谐振试验装置的功能不仅仅只是作用于电力电缆，还可对变压器、GIS、互感器等高电压、大容量的电气设备，下图为串联谐振针对电力电缆的接线图：串联谐振试验装置接线图从图中我们可以看出，串联谐振是由变频电源、电抗器、激励变压器、分压器和补偿电容器所组成，在每一个所构成部分在整个串联谐振试验装置系统中都有重要的作用，你们可以根据文字标识再结合串联谐振接线图，基本能完成串联谐振对电力电缆试验时的接线方法。

（2）串联谐振配置方案介绍配置方案归根结底就是电容和电感的匹配，在电容一定的情况之下，要通过调整电抗的大小让谐振频率尽量的接近于工频，配置方案有两个阶段，第一阶段是在最初设计时我们需要综合考虑试验对象电容量大小，电压等级，来确定串联谐振试验装置的装机容量和电抗器组合的逻辑性，既要兼顾现场大容量的设备，又要照顾高电压的设备，还要考虑轻便，匹配度等，第二个阶段是在现场使用时如何匹配，通常，我们出厂的串联谐振都会随机配送产品资料，其中就注明了针对当时您设计时考虑的试验对象的具体配置方法，而且这些配置方法都是我们计算后的方法，在您试验之前，只需要您按照要求携带相关的设备即可，极大的减少您的工作时间和工作量，当然，如果您需要了解更多关于串联谐振的配置方案，可与我们公司售后部联系！串联谐振试验现场（3）电力电缆的串联谐振试验操作方法按照要求接好线之后，做好全场隔离和防护，就可以开机测试了，需要提醒，当对电缆进行试验时，如果您只对其中某一相测试，您要将不用的测试相短接接地，同时确保足够的安全距离，串联谐振属于高电压大容量试验设备，使用时务必严格按照规范和制度执行。

串联谐振的操作步骤变频串联谐振由变频电源、激磁变压器、电抗器、电容分压器和补偿电容器(选配)组成。

被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。

操作步骤：1、接线：先将变频源主机接上电源，变频源主机的输出接在激励变压器的“输入”端子上，接地端接地。

然后将激励变压器的抽头连接方式改为相应的连接方式，高压尾端口和接地端短接，激励变输出端口通过高压输出用的高压硅胶线接在电抗器的尾端，高压输出端接在电容分压器的高压端，下端用信号线接在变频源分压器信号端口上。

从电抗器或者分压器的高压端接一根线到被试品(线需悬空)，这样接线就完成了。

2、试验开始：打开变频源电源开关，仪器进入开机画面，点击“参数设置”进入参数设置界面，按要求设置试验电压与试验时间，其中，过压保护、过流保护、闪络保护是根据试验电压仪器自动设置的，这样参数就设置好了。

在使用时，一定要对它的线路有所检查，因为在长时间没有使用串联谐振之后，很有可能它的线路就会出现一些松散，它的零部件也会出现一些松散，在没有检查的前提下就直接对着设备的电阻电压进行检测时，很有可能会导致整个检测出现问题，根本无法得到非常准确的数据，无法解决自己设备所面临的问题。

因此当在使用串联谐振时一定要考虑到这一方面，能够对它的线路进行检查之后，自然能够保证在整个使用过程中有着更高的检测效果，不会因为某些事情没有考虑到而让自己承受损失。

当然在选择使用串联谐振的时候也需要定期维护，而且在检测过程中不要随便操作，因为串联谐振可以自动输入数据，也可以手动输入数据，如果自己选择了某一种输入方式之后，就不要随便更改它的输入方式，不然也会直接影响到整个数据测量的结果，甚至说会导致整个测量的数据不准确，只会让自己在整个检测的时候受到更多的外在因素影响，根本没有任何的检测效果。

变频串联谐振试验装置安全操作规程
1. 测试时不允许突然切断系统电源，每次试验时要退出正在试验状态，才可以切断电源。

2. 主机发生故障后，请勿拆解底盘进行维护，否则后果自负。

3. 不要在高温、高湿、易燃、储存在爆炸性强磁场环境中、使用仪器。

4. 维护时，请使用湿布和中性清洁剂清洁仪器外壳，不要使用研磨剂和溶剂。

5. 在做试验前，先检查仪器是否完好，各连接导线是否完好，确保电源输出，信号采样线缆稳妥连接，导通无阻。

6. 测试前，确保接线正确，尤其是地线回路，一定要安全接地。

7. 试验时，应为试验现场指定一个安全区域，并置专人看守，杜绝闲杂人等靠近。

串联谐振耐压试验装置操作流程Resonant withstand testing (RWT) is a critical process for ensuring the reliability and durability of electrical equipment. It involves subjecting the equipment to a series of high-voltage, high-frequency electrical surges to simulate real-world conditions. In order to carry out this test, a Resonant Withstand Test (RWT) setup is required.谐振耐压试验（RWT）是确保电气设备可靠性和耐久性的关键过程。

它涉及将设备暴露于一系列高压、高频电压冲击，以模拟实际情况。

而要进行这项测试，就需要一个串联谐振耐压试验（RWT）装置。

The operation of the Resonant Withstand Test (RWT) setup involves several crucial steps to ensure the safety of personnel and equipment, as well as accurate testing procedures. Firstly, the equipment to be tested is connected to the test setup, ensuring that all connections are secure and properly insulated. The test setup typically consists of a power supply, a resonant transformer, and a control unit.串联谐振耐压试验（RWT）装置的操作涉及几个关键步骤，以确保人员和设备的安全，以及准确的测试程序。

变频串联谐振试验装置操作步骤及注意事项变频串联谐振试验装置特点：是一种针对大容量高电压试品的耐压试验设备，其运用的是LCR串联谐振电路的原理。

对于试验变压器这类的耐压设备来说，其在运用上有比较严格的技术要求，但是其可完成一般试验变压器不可完成的大容量试品的耐压需求。

使用步骤：变频串联谐振试验装置在现场使用需要按一下要求进行连接：将变频源的输出接激励变的输入，激励变的电压输出（多个电压输出）选择一个电压输出接头连接电抗器底部接口，电抗器可按试品不同进行串联，并联和串并联多种方式组合，具体组合方式可按变频串联谐振的技术方案的指导进行或咨询技术人员进行学习，电抗器的组合错误将会造成变频串联谐振试验设备无法升压，也就无法完成试验，所以电抗器的组合是试验能否完成的关键也是串联谐振的难点所在。

将组合电抗器的顶部连接到分压器顶部，分压器底部分压信号接口连接变频源信号接口。

最后将变频源接地端，激励变接地端（可能含高压尾）和分压器接地端都进行接地。

将分压器顶部或电抗器顶部的高压连接到试品则可完成耐压试验操作。

变频源接入电源，电源为三相三相AC380V或单项220V都可，但是使用220V时，整个串联谐振耐压试验装置的容量和电压都会减半，推荐使用380V电源，避免因为容量减半造成无法完成试验的情况。

能否使用220V可根据试品进行计算，客户可咨询技术人员进行学习。

变频源通电后，点击参数设置，进入界面，只需要对试验的电压和时间按耐压试验的要求进行设置即可，返回主界面，点击自动试验，点击开始试验，仪器会进行自动找谐，升压，计时，降压操作，我们至需要在旁边观察无需干预，紧急情况下可使用急停按键，避免人员出现安全事故。

串联谐振耐压试验装置在现场使用除了需要大量的理论基础和计算，可以减少不必要的操作，提高工作效率，但是还有一些现场情况我们需要特别注意：电抗器的不能摆放在金属物上，会出现涡流效应，消耗大量输出造成试验无法完成，如不及时发现可能会造成仪器常时间过负荷运行，影响仪器安全。

HWXZ武汉变频串联谐振试验装置说明书一、产品概述二、产品特点1.大功率输出能力：HWXZ武汉变频串联谐振试验装置能够输出高达6000kVA的大功率，可以满足大型电力系统的需求。

2.谐振频率范围广：该装置工作频率范围广，能够满足各种串联谐振试验的需求，频率可调，精度高。

3.具备智能控制系统：该装置配备智能控制系统，可以对试验过程进行自动控制和监测，保证试验的精确度和安全性。

4.操作简便：设备采用人性化设计，操作简单方便，具备良好的用户体验。

5.高质量材料和制造工艺：该装置采用高质量材料和精密制造工艺，确保设备的可靠性和稳定性，具有较长的使用寿命。

三、技术参数1.输出功率：最大6000kVA2.工作频率范围：20Hz-400Hz（可调）3.功率因素：0.8（容性或感性）4.输出电压：最高10kV5.试验电容：最大容量100μF6.电压波动率：不大于1%7.控制方式：自动控制或手动控制可选8.控制精度：电压精度±1%，频率精度±0.01Hz9.工作环境温度：0-40℃10. 设备重量：约1000kg四、使用方法1.将HWXZ武汉变频串联谐振试验装置连接到待测电路中。

2.选择试验电容和设置电压频率及功率因素。

3.通过智能控制系统进行自动控制或手动控制。

4.观察并记录试验数据。

5.试验完成后，关闭设备，并进行必要的数据处理和分析。

五、安全注意事项1.请严格按照产品说明书的要求操作设备，不得随意拆解和改动。

2.在进行试验前，请确保电力系统处于正常状态，避免因电力系统故障导致的安全问题。

3.请确保设备连接正确，避免因接线错误导致的设备损坏或人身伤害。

4.请在安全操作区域内使用设备，避免因非法操作导致的安全问题。

6.请保持设备干燥和清洁，避免水和灰尘等导电物质进入设备内部。

六、售后服务七、结语HWXZ武汉变频串联谐振试验装置是一种可靠性高、精度高、操作简便的高压电力系统试验仪器。

它在保证电力系统安全稳定运行方面起着重要作用。

陕西变压器变频串联谐振耐压试验装置安全操作规程陕西变压器变频串联谐振耐压试验装置是一套用于测试变压器的安全性能的设备。

在使用这个装置进行测试时，必须要遵守一系列的操作规程，以确保测试的准确性和安全性。

下面为大家详细介绍陕西变压器变频串联谐振耐压试验装置的安全操作规程。

一、装置进入操作前的准备工作1.1 确认装置是否处于关闭状态，确认各部件是否处于正常工作状态。

1.2 检查与装置相连的电源电缆及其他电气装置是否正确固定，是否有绝缘故障，不可操作。

1.3 检查与装置相连的柔性连接件是否完好无损，不可操作。

1.4 确认装置与外部电力系统或其它电子设备均完全断电。

二、装置的操作规程2.1 打开陕西变压器变频串联谐振耐压试验装置的电源，并将其调整到运行状态。

2.2 打开各部件的防护罩，不得在运行状态下打开。

2.3 确认相关操作人员已经正确穿好防护用品，在电气方面应当穿戴防护眼镜、绝缘手套、静电防护鞋等，避免受到电磁辐射的危害。

2.4 确认测试时，装置必须在负载之前进行测试。

测试过程中确保操作人员不得在设备处靠近装置。

同时需要对现场进行全面覆盖。

2.5 确认测试完成后，必须关闭装置电源，并进行清扫工作。

三、装置的维护规程3.1 在测试前必须对设备进行检修，有任何老化或者磨损需要及时更换。

减少设备在运行过程中的损耗。

3.2 确认设备每个部分采用的材料保证其工作的可靠性。

若有必要进行更换，必须使用相同材质代替，避免因材质不同导致设备失效。

3.3 定期清洗设备表面以保证测试数据的准确性。

3.4 定期对设备进行检查，每次检查前对设备进入操作前的准备工作进行检测，确保设备的安全可靠性。

以上就是陕西变压器变频串联谐振耐压试验装置的安全操作规程。

每个使用者在进行操作前都要认真阅读并遵循这些规程，以确保测试的安全可靠性。

同时，在使用设备的过程中，还需要注意设备的维护和保养，以保证其长期的良好运转。
