西门子S7-300PLC S7-PLCSIM仿真软件

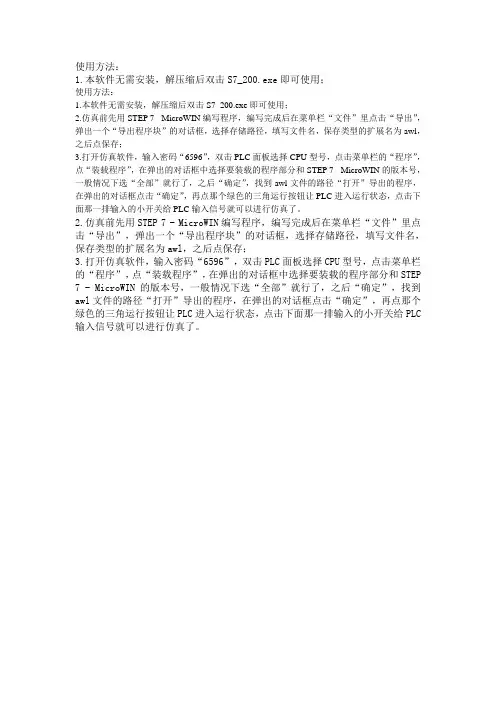

使用方法：
1.本软件无需安装，解压缩后双击S7_200.exe即可使用；
使用方法：
1.本软件无需安装，解压缩后双击S7_200.exe即可使用；
2.仿真前先用STEP 7 - MicroWIN编写程序，编写完成后在菜单栏“文件”里点击“导出”，弹出一个“导出程序块”的对话框，选择存储路径，填写文件名，保存类型的扩展名为awl，之后点保存；
3.打开仿真软件，输入密码“6596”，双击PLC面板选择CPU型号，点击菜单栏的“程序”，点“装载程序”，在弹出的对话框中选择要装载的程序部分和STEP 7 - MicroWIN的版本号，一般情况下选“全部”就行了，之后“确定”，找到awl文件的路径“打开”导出的程序，在弹出的对话框点击“确定”，再点那个绿色的三角运行按钮让PLC进入运行状态，点击下面那一排输入的小开关给PLC输入信号就可以进行仿真了。

2.仿真前先用STEP 7 - MicroWIN编写程序，编写完成后在菜单栏“文件”里点击“导出”，弹出一个“导出程序块”的对话框，选择存储路径，填写文件名，保存类型的扩展名为awl，之后点保存；
3.打开仿真软件，输入密码“6596”，双击PLC面板选择CPU型号，点击菜单栏的“程序”，点“装载程序”，在弹出的对话框中选择要装载的程序部分和STEP 7 - MicroWIN的版本号，一般情况下选“全部”就行了，之后“确定”，找到awl文件的路径“打开”导出的程序，在弹出的对话框点击“确定”，再点那个绿色的三角运行按钮让PLC进入运行状态，点击下面那一排输入的小开关给PLC 输入信号就可以进行仿真了。

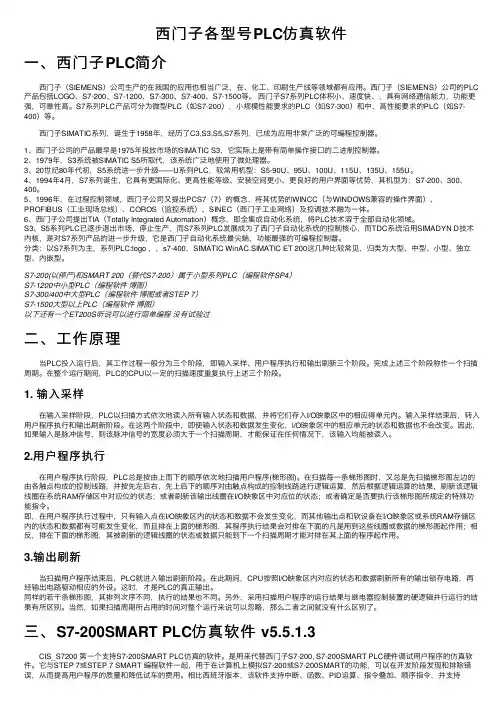

西门⼦各型号PLC仿真软件⼀、西门⼦PLC简介 西门⼦（SIEMENS）公司⽣产的在我国的应⽤也相当⼴泛，在、化⼯、印刷⽣产线等领域都有应⽤。

西门⼦（SIEMENS）公司的PLC 产品包括LOGO、S7-200、S7-1200、S7-300、S7-400、S7-1500等。

西门⼦S7系列PLC体积⼩、速度快、，具有⽹络通信能⼒，功能更强，可靠性⾼。

S7系列PLC产品可分为微型PLC（如S7-200），⼩规模性能要求的PLC（如S7-300）和中、⾼性能要求的PLC（如S7-400）等。

西门⼦SIMATIC系列，诞⽣于1958年，经历了C3,S3,S5,S7系列，已成为应⽤⾮常⼴泛的可编程控制器。

1、西门⼦公司的产品最早是1975年投放市场的SIMATIC S3，它实际上是带有简单操作接⼝的⼆进制控制器。

2、1979年，S3系统被SIMATIC S5所取代，该系统⼴泛地使⽤了微处理器。

3、20世纪80年代初，S5系统进⼀步升级——U系列PLC，较常⽤机型：S5-90U、95U、100U、115U、135U、155U。

4、1994年4⽉，S7系列诞⽣，它具有更国际化、更⾼性能等级、安装空间更⼩、更良好的⽤户界⾯等优势，其机型为：S7-200、300、400。

5、1996年，在过程控制领域，西门⼦公司⼜提出PCS7（7）的概念，将其优势的WINCC（与WINDOWS兼容的操作界⾯）、PROFIBUS（⼯业现场总线）、COROS（监控系统）、SINEC（西门⼦⼯业⽹络）及控调技术融为⼀体。

6、西门⼦公司提出TIA（Totally Integrated Automation）概念，即全集成⾃动化系统，将PLC技术溶于全部⾃动化领域。

S3、S5系列PLC已逐步退出市场，停⽌⽣产，⽽S7系列PLC发展成为了西门⼦⾃动化系统的控制核⼼，⽽TDC系统沿⽤SIMADYN D技术内核，是对S7系列产品的进⼀步升级，它是西门⼦⾃动化系统最尖端，功能最强的可编程控制器。

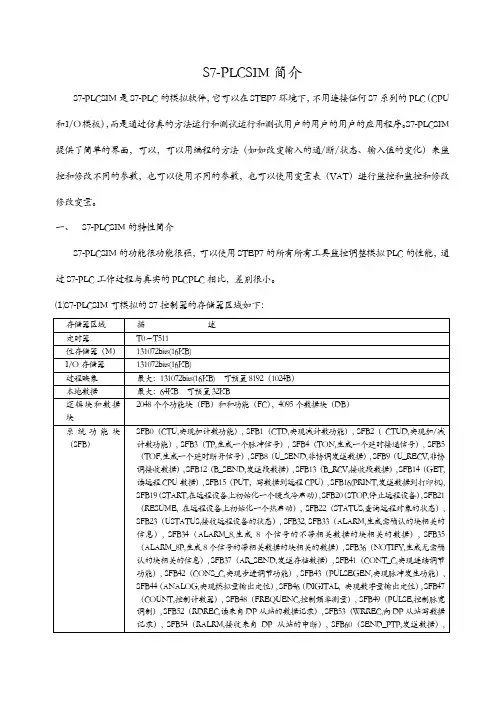

S7-PLCSIM简介S7-PLCSIM是S7-PLC的模拟软件，它可以在STEP7环境下，不用连接任何S7系列的PLC（CPU 和I/O模板），而是通过仿真的方法运行和测试运行和测试用户的用户的用户的应用程序。

S7-PLCSIM 提供了简单的界面，可以，可以用编程的方法（如如改变输入的通/断/状态、输入值的变化）来监控和修改不同的参数，也可以使用不同的参数，也可以使用变量表（VAT）进行监控和监控和修改修改变量。

一、S7-PLCSIM的特性简介S7-PLCSIM的功能很功能很强，可以使用STEP7的所有所有工具监控调整模拟PLC的性能，通过S7-PLC工作过程与真实的PLCPLC相比，差别很小。

⑴S7-PLCSIM可模拟的S7控制器的存储器区域如下：⑵在SIMATIC Manager中的按钮可以自动接通或断开模拟过程。

单击模拟按钮，可以打开S7-PLCSIM软件及模拟的PLC，当S7-PLCSIM软件运行时，可以自动连接到模拟的CPU上。

⑶在模拟的CPU上运行程序，可代替S7-300或S7-400的CPU模板。

⑷通过创建变量表，可以存取模拟PLC的输入/输出存储器、累加器和寄存器中的数据，也可以通过符号地址存取存储器数据。

⑸可以选择定时器自动运行，或者手动置为/复位。

可以对各个定时器进行单独复位或一起复位。

⑹同真实的CPU模板一样，在S7-PLCSIM中可以改变CPU的操作方式（STOP、RUN、RUN-P）。

另外，在S7-PLCSIM还提供了一个暂停（Pause）功能，允许用户暂停CPU工作，而不影响程序的状态。

⑺可以利用模板PLC的中断组织块OB的功能测试程序特性。

⑻通过对输入/输出存储器、位存储器、定时器、计数器的操作，可以记录一系列的事件，并且可以回放使之自动进行程序测试。

二、S7-PLCSIM与真实PLC的差别模拟PLC提供的下列功能在真实的PLC中是不可行的。

⑴暂停功能。

暂停命令可以停止模拟CPU的运行，并且可以在暂停的指令处恢复程序的运行。

S7-PLCSIM简介S7-PLCSIM是S7-PLC的模拟软件，它可以在STEP7环境下，不用连接任何S7系列的PLC（CPU 和I/O模板），而是通过仿真的方法运行和测试运行和测试用户的用户的用户的应用程序。

S7-PLCSIM 提供了简单的界面，可以，可以用编程的方法（如如改变输入的通/断/状态、输入值的变化）来监控和修改不同的参数，也可以使用不同的参数，也可以使用变量表（VAT）进行监控和监控和修改修改变量。

一、S7-PLCSIM的特性简介S7-PLCSIM的功能很功能很强，可以使用STEP7的所有所有工具监控调整模拟PLC的性能，通过S7-PLC工作过程与真实的PLCPLC相比，差别很小。

⑴S7-PLCSIM可模拟的S7控制器的存储器区域如下：（DEL_SI，删除动态系统资源），SFC107（ALARM_DQ，生成可确认的与永久确认的块相关的信息），SFC108（ALARM_D，生成可确认的与永久确认的块相关的信息），SFC126（SYNC_PI，同步刷新过程映象区输入表），SFC127（SYNC_PO，同步刷新过程映象区输出表），SFC65091，SFC65092，SFC65093，SFC65094，SFC65095，SFC65096，SFC65098，SFC65099，SFC65102，SFC65103注：SFC26，SFC27，S7-PLCSIM仅支持仅支持输入为0的参数SFC7，SFC11，SFC12，SFC25，SFC35，SFC36，SFC37，SFC38，SFC48，SFC60，SFC61，SFC62，SFC65，SFC66，SFC67，SFC68，SFC69，SFC72，SFC73，SFC74，SFC81，SFC82，SFC83，SFC84，SFC87，SFC102，SFC103，SFC105，SFC106，SFC107，SFC108，SFC126，SFC127是NOP（空操作）用户不需要用户不需要修改调用空操作的程序。

PLCSIM的功能和使用PG 740SIEMENSINDEX☐PLCSIM的功能介绍☐PLCSIM的仿真应用☐PLCSIM与HMI的连接Overview&Install☐SIMATIC PLCSIM是西门子S7-300/400PLC 的模拟软件☐包含在STEP7 Professional和PCS7中，也6ES7841-0CA01-0YX2可以作为STEP7的选件独立安装☐PLCSIM具有独立的订货号和授权，5.3版本以后的软件为Floating授权☐目前最新版本为Version5.3 SP1☐用于在PG/PC 中测试所创建的SIMATIC S7 用户功能块的功能，测试与目标硬件的可用性无关☐在程序的早期开发阶段进行程序调试☐用于更快速、更低廉的初始起动以及提高程序质量☐可适用于：LAD、FBD、STL、S7-GRAPH、S7-HiGraph、S7-SCL、CFC、S7-PDIAG、WinCC （本地安装）☐仿真范围：PLCSIM可以仿真S7-300/400全系列和WinAC 3.X控制器☐主要内存区的技术范围Timers T 0 to T 2047Memory bits131,072 bits (16 Kbytes) of M memory Addressable I/O131,072 bits (16 Kbytes) of I/O memory Process image Maximum: 131,072 bits (16 Kbytes)Preset: 8192 bits (1024 bytes)Local data Maximum: 64 Kbytes Preset: 32 Kbytes Logic blocks&DBs2048 FBs and (FCs) 4095 data blocks (DBs)※更多内存区的技术范围参数详见PLCSIM User ManualFunctions☐可视化的直接仿真SIMATIC S7-300/400，WinAC 3.x控制器☐在SIMATIC Manager中一个集成的按钮快捷的启动PLCSIM仿真器，与SM 紧密结合，数据无缝传输☐可以仿真用于工艺和运动控制任务的智能化PLC 317-T CPU，并且与真实PLC有着相同的控制操作面板。

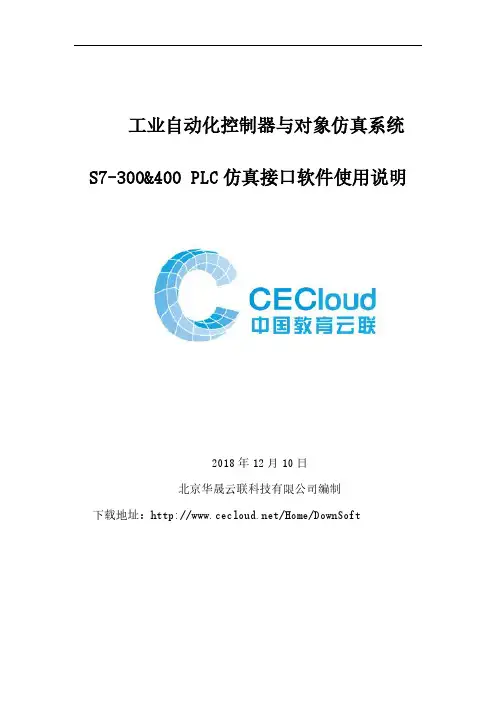

工业自动化控制器与对象仿真系统S7-300&400 PLC仿真接口软件使用说明2018年12月10日北京华晟云联科技有限公司编制下载地址：/Home/DownSoft目录1、COSAI-S7300仿真接口软件介绍 (3)1.1 COSAI-S7300仿真接口软件简介 (3)1.2 仿真接口软件界面介绍 (3)2、COSAI_S7300安装 (5)3、虚拟仿真系统通讯与操作 (7)3.1．仿真软件通讯设置 (7)3.1.1 COSAI-S7300仿真接口软件通讯设置 (7)3.1.2西门子PLC仿真PLCSIM通讯设置 (9)3.1.3.组态王设备通讯设置 (10)3.1.4 WINCC组态通讯设置 (15)3.2、运行软件的操作流程 (19)3.2.1、首先运行PLCSIM 仿真软件 (19)3.2.2、运行COSAI-S7300 接口软件 (20)3.2.3、运行对象过程控制系统 (22)3.2.4、运行组态王软件 (23)3.2.5、运行WINCC组态软件 (25)1、COSAI-S7300仿真接口软件介绍1.1 COSAI-S7300仿真接口软件简介下载地址：/Home/DownSoft我公司开发了针对西门子S7-200,200SMART, S7-300,400,PCS7，以及S7-1200.1500 PLC的仿真与仿真接口软件。

实现与各种仿真对象，组态软件的对接，从而协助进行自动化的教学与工程项目的实施。

这些PLC软件，包括工业对象的仿真都属于工业自动化仿真软件的一部分。

COSAI-S7300仿真接口软件是针对北京华晟云联科技有限公司的A3000、A8000系列等虚拟控制对象产品与控制器以及组态软件之间进行接口控制的软件仿真接口软件。

配置对象接口针对各种Flash对象、A3000仿真系统对象、A8000仿真系统对象、AS3700到对象；配置上位机组态为组态王。

集成控制器、对象、组态模块进行数据传递与通讯，实现系统的仿真控制，可达到真实系统的控制要求。

S7-PLCSIM简介S7-PLCSIM是S7-PLC的模拟软件，它可以在STEP7环境下，不用连接任何S7系列的PLC（CPU 和I/O模板），而是通过仿真的方法运行和测试运行和测试用户的用户的用户的应用程序。

S7-PLCSIM 提供了简单的界面，可以，可以用编程的方法（如如改变输入的通/断/状态、输入值的变化）来监控和修改不同的参数，也可以使用不同的参数，也可以使用变量表（VAT）进行监控和监控和修改修改变量。

一、S7-PLCSIM的特性简介S7-PLCSIM的功能很功能很强，可以使用STEP7的所有所有工具监控调整模拟PLC的性能，通过S7-PLC工作过程与真实的PLCPLC相比，差别很小。

⑴S7-PLCSIM可模拟的S7控制器的存储器区域如下：⑵在SIMATIC Manager中的按钮可以自动接通或断开模拟过程。

单击模拟按钮，可以打开S7-PLCSIM软件及模拟的PLC，当S7-PLCSIM软件运行时，可以自动连接到模拟的CPU上。

⑶在模拟的CPU上运行程序，可代替S7-300或S7-400的CPU模板。

⑷通过创建变量表，可以存取模拟PLC的输入/输出存储器、累加器和寄存器中的数据，也可以通过符号地址存取存储器数据。

⑸可以选择定时器自动运行，或者手动置为/复位。

可以对各个定时器进行单独复位或一起复位。

⑹同真实的CPU模板一样，在S7-PLCSIM中可以改变CPU的操作方式（STOP、RUN、RUN-P）。

另外，在S7-PLCSIM还提供了一个暂停（Pause）功能，允许用户暂停CPU工作，而不影响程序的状态。

⑺可以利用模板PLC的中断组织块OB的功能测试程序特性。

⑻通过对输入/输出存储器、位存储器、定时器、计数器的操作，可以记录一系列的事件，并且可以回放使之自动进行程序测试。

二、S7-PLCSIM与真实PLC的差别模拟PLC提供的下列功能在真实的PLC中是不可行的。

⑴暂停功能。

暂停命令可以停止模拟CPU的运行，并且可以在暂停的指令处恢复程序的运行。

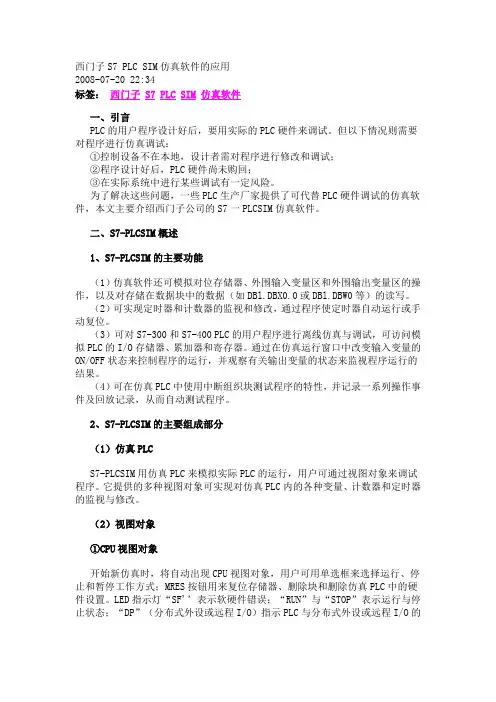

西门子S7 PLC SIM仿真软件的应用2008-07-20 22:34标签：西门子S7PLC SIM仿真软件一、引言PLC的用户程序设计好后，要用实际的PLC硬件来调试。

但以下情况则需要对程序进行仿真调试：①控制设备不在本地，设计者需对程序进行修改和调试；②程序设计好后，PLC硬件尚未购回；③在实际系统中进行某些调试有一定风险。

为了解决这些问题，一些PLC生产厂家提供了可代替PLC硬件调试的仿真软件，本文主要介绍西门子公司的S7一PLCSIM仿真软件。

二、S7-PLCSIM概述1、S7-PLCSIM的主要功能（1）仿真软件还可模拟对位存储器、外围输入变量区和外围输出变量区的操作，以及对存储在数据块中的数据（如DBl.DBX0.0或DBl.DBW0等）的读写。

（2）可实现定时器和计数器的监视和修改，通过程序使定时器自动运行或手动复位。

（3）可对S7-300和S7-400 PLC的用户程序进行离线仿真与调试，可访问模拟PLC的I/O存储器、累加器和寄存器。

通过在仿真运行窗口中改变输入变量的ON/OFF状态来控制程序的运行，并观察有关输出变量的状态来监视程序运行的结果。

（4）可在仿真PLC中使用中断组织块测试程序的特性，并记录一系列操作事件及回放记录，从而自动测试程序。

2、S7-PLCSIM的主要组成部分（1）仿真PLCS7-PLCSIM用仿真PLC来模拟实际PLC的运行，用户可通过视图对象来调试程序。

它提供的多种视图对象可实现对仿真PLC内的各种变量、计数器和定时器的监视与修改。

（2）视图对象①CPU视图对象开始新仿真时，将自动出现CPU视图对象，用户可用单选框来选择运行、停止和暂停工作方式；MRES按钮用来复位存储器、删除块和删除仿真PLC中的硬件设置。

LED指示灯“SF'’表示软硬件错误；“RUN”与“STOP”表示运行与停止状态；“DP”（分布式外设或远程I/O）指示PLC与分布式外设或远程I/O的通信状态；“DC”（直流电源）指示电源的通断情况。

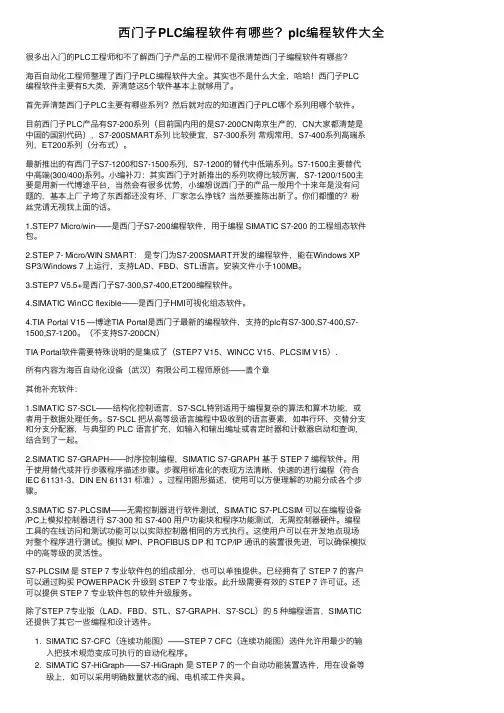

西门⼦PLC编程软件有哪些？plc编程软件⼤全很多出⼊门的PLC⼯程师和不了解西门⼦产品的⼯程师不是很清楚西门⼦编程软件有哪些？海百⾃动化⼯程师整理了西门⼦PLC编程软件⼤全。

其实也不是什么⼤全，哈哈！西门⼦PLC编程软件主要有5⼤类，弄清楚这5个软件基本上就够⽤了。

⾸先弄清楚西门⼦PLC主要有哪些系列？然后就对应的知道西门⼦PLC哪个系列⽤哪个软件。

⽬前西门⼦PLC产品有S7-200系列（⽬前国内⽤的是S7-200CN南京⽣产的，CN⼤家都清楚是中国的国别代码），S7-200SMART系列⽐较便宜，S7-300系列常规常⽤，S7-400系列⾼端系列，ET200系列（分布式）。

最新推出的有西门⼦S7-1200和S7-1500系列，S7-1200的替代中低端系列。

S7-1500主要替代中⾼端(300/400)系列。

⼩编补⼑：其实西门⼦对新推出的系列吹得⽐较厉害，S7-1200/1500主要是⽤新⼀代博途平台，当然会有很多优势，⼩编想说西门⼦的产品⼀般⽤个⼗来年是没有问题的，基本上⼚⼦垮了东西都还没有坏，⼚家怎么挣钱？当然要推陈出新了。

你们都懂的？粉丝党请⽆视我上⾯的话。

1.STEP7 Micro/win——是西门⼦S7-200编程软件，⽤于编程 SIMATIC S7-200 的⼯程组态软件包。

2.STEP 7- Micro/WIN SMART：是专门为S7-200SMART开发的编程软件，能在Windows XPSP3/Windows 7 上运⾏，⽀持LAD、FBD、STL语⾔。

安装⽂件⼩于100MB。

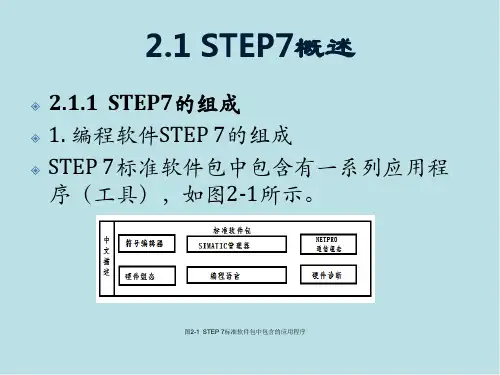

3.STEP7 V5.5+是西门⼦S7-300,S7-400,ET200编程软件。

4.SIMATIC WinCC flexible——是西门⼦HMI可视化组态软件。

4.TIA Portal V15 —博途TIA Portal是西门⼦最新的编程软件，⽀持的plc有S7-300,S7-400,S7-1500,S7-1200。

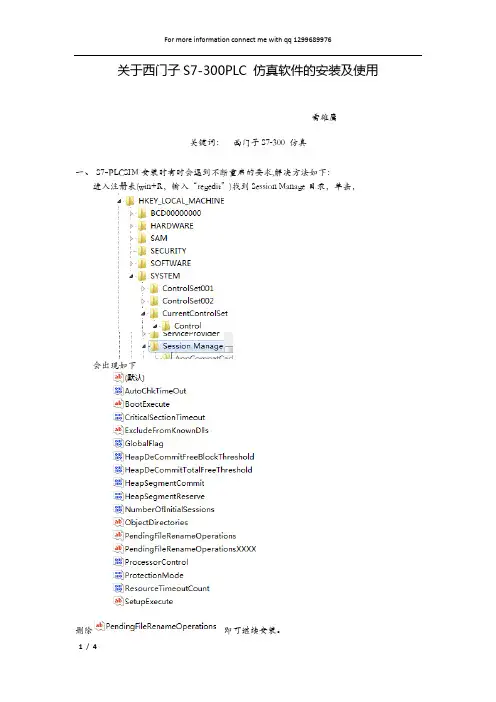

关于西门子S7-300PLC 仿真软件的安装及使用
雷雄鹰
关键词：西门子S7-300 仿真
一、S7-PLCSIM安装时有时会遇到不断重启的要求,解决方法如下：
进入注册表(win+R，输入“regedit”)找到Session Manage目录，单击，
会出现如下
删除即可继续安装。

二、设置PC-PG接口。

打开SIMTIC Manager
打开选项
打开设置PC/PG接口
选择PLCSIM(MPI)你的硬件配置中要有MPI接口,下载硬件时要选择MPI接口PLCSIM(PROFIBUS) 你的硬件配置中要有DP接口，下载硬件时要选择DP接口
PLCSIM(TCP/IP)你的硬件配置中要有以太网接口,下载硬件时要选择以太网接口
a)如果没有看到你想要设定的接口可以“选择“中添加，如果在”选择”中也没有可
以考虑换个STEP7软件源重新安装一下。

三、仿真
安装了PLCSIM后打开软件会在工具栏的右侧出现仿真图标
单击图标打开plcsim
如图，检查PC/PG接口,和PLC状态（为STOP或者RUN-P）
此处为PLCsim(profibus)则在后面的硬件中要有DP接口(如CPU315-2DP)
单击机架—硬件
打开硬件HW-config, 单击CPU
下载硬件，单击下载即可。

（为下载硬件之前需要先下载一次硬件，以后就可以直接下载程序了）
下载程序，在项目管理器下，选中站点SIMTIC 300,然后单击下载即可。

程序下载完成后，打开OB1,点击监视可以看到
到此仿真成功。

西门子S7-300PLCS7-PLCSIM仿真软件西门子S7-300PLC S7-PLCSIM仿真软件，引言计算机仿真技术把现代仿真技术与计算机发展结合起来，通过建立系统的数学模型，以计算机为工具，以数值计算为手段，对存在的或设想中的系统进行实验研究。

随着计算机技术的高速发展，仿真技术在自动控制、电气传动、机械制造等工程技术领域也得到了广泛应用。

与传统的经验方法相比，计算机仿真的优点是:(1)能提供整个计算机域内所有有关变量完整详尽的数据;(2)可预测某特定工艺的变化过程和最终结果，使人们对过程变化规律有深入的了解;(3)在测量方法有困难情况下是唯一的研究方法。

此外，数字仿真还具有高效率、高精度等优点。

大型企业每年都需要对电气控制人员进行技术培训,每次培训都需要大量的准备工作，购买大量各种不同类型PLC、变频器、接触器、电缆等。

如果采用传统的经验方法:购买大量的控制器件,特别PLC、变频器等器件昂贵，很容易造成浪费;此外需要专门的培训地点。

所以，如果对控制人员进行技术培训能够采用计算机仿真技术，能极大地降低成本。

S7-PLCSIM Simulating Modules由西门子公司推出，可以替代西门子硬件PLC 的仿真软件，当培训人员设计好控制程序后，无须PLC硬件支持，可以直接调用仿真软件来验证。

2S7-PLCSIM软件的功能(1)模拟PLC的寄存器。

可以模拟512个计时器(T0-T511);可以模拟131072位(二进制)M寄存器;可以模拟131072位I/O寄存器;可以模拟4095个数据块;2048个功能块(FBs)和功能(FCs);本地数据堆栈64K字节;66个系统功能块(SFB0-SFB65);128个系统功能(SFC0-SFB127);123个组织块(OB0-OB122)。

(2)对硬件进行诊断。

对于CPU，还可以显示其操作方式，如图1示。

SF(system fault)表示系统报警;DP(distributed peripherals,orremote I/O)表示总线或远程模块报警;DC(power supply)表示CPU有直流24伏供给;RUN表示系统在运行状态;STOP表示系统在停止状态。

模拟S7－300PLC运行的西门子S7－PLCSIM仿真软件李田科; 李梅
【期刊名称】《《可编程控制器与工厂自动化(PLC FA)》》
【年(卷),期】2005(000)006
【摘要】本文讨论西门子仿真软件在控制系统培训中的应用。

用西门子 S7-PLCSIM Simulating Modules 软件来模拟S7-300 PLC 的运行,具有用法简易、可灵活运用、强又兼具延展性。

本文重点讨论软件的实现方法并给出了有关模拟程序。

【总页数】3页(P51-52,111)
【作者】李田科; 李梅
【作者单位】南京市江宁区105信箱技术中心
【正文语种】中文
【中图分类】TP277
【相关文献】
1.西门子S7-PLCSIM仿真软件的应用 [J], 关朝旺;廖常初
2.西门子触摸屏的组态与应用入门讲座第4讲触摸屏的模拟与运行 [J], 廖常初
3.西门子SINAMICS S120 DC/AC逆变器模拟运行测试的方法 [J], 施坪;程程;王轶;刘家辉;
4.模拟运行功能在西门子6SE70系列变频器故障判断上的运用 [J], 谭学平
5.西门子S7-1200portal软件与S7-PLCSIM仿真软件联合应用研究 [J], 杨浩;张兵
因版权原因，仅展示原文概要，查看原文内容请购买。
