26G雷达液位计

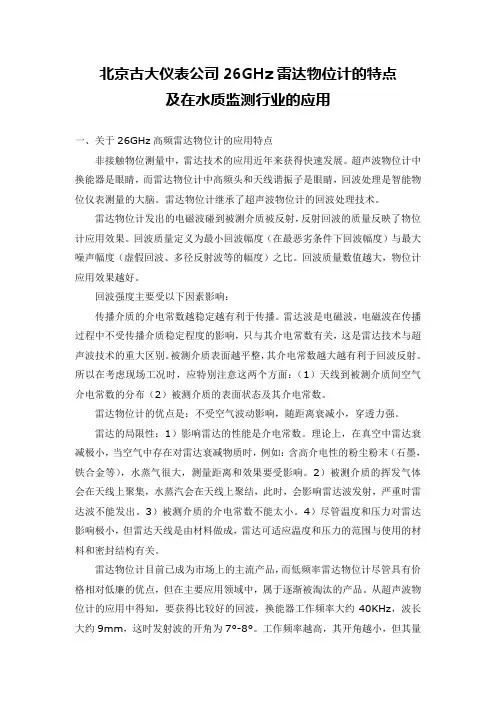

北京古大仪表公司26GHz雷达物位计的特点及在水质监测行业的应用一、关于26GHz高频雷达物位计的应用特点非接触物位测量中，雷达技术的应用近年来获得快速发展。

超声波物位计中换能器是眼睛，而雷达物位计中高频头和天线谐振子是眼睛，回波处理是智能物位仪表测量的大脑。

雷达物位计继承了超声波物位计的回波处理技术。

雷达物位计发出的电磁波碰到被测介质被反射，反射回波的质量反映了物位计应用效果。

回波质量定义为最小回波幅度（在最恶劣条件下回波幅度）与最大噪声幅度（虚假回波、多径反射波等的幅度）之比。

回波质量数值越大，物位计应用效果越好。

回波强度主要受以下因素影响：传播介质的介电常数越稳定越有利于传播。

雷达波是电磁波，电磁波在传播过程中不受传播介质稳定程度的影响，只与其介电常数有关，这是雷达技术与超声波技术的重大区别。

被测介质表面越平整，其介电常数越大越有利于回波反射。

所以在考虑现场工况时，应特别注意这两个方面：（1）天线到被测介质间空气介电常数的分布（2）被测介质的表面状态及其介电常数。

雷达物位计的优点是：不受空气波动影响，随距离衰减小，穿透力强。

雷达的局限性：1）影响雷达的性能是介电常数。

理论上，在真空中雷达衰减极小，当空气中存在对雷达衰减物质时，例如：含高介电性的粉尘粉末（石墨，铁合金等），水蒸气很大，测量距离和效果要受影响。

2）被测介质的挥发气体会在天线上聚集，水蒸汽会在天线上聚结，此时，会影响雷达波发射，严重时雷达波不能发出。

3）被测介质的介电常数不能太小。

4）尽管温度和压力对雷达影响极小，但雷达天线是由材料做成，雷达可适应温度和压力的范围与使用的材料和密封结构有关。

雷达物位计目前已成为市场上的主流产品，而低频率雷达物位计尽管具有价格相对低廉的优点，但在主要应用领域中，属于逐渐被淘汰的产品。

从超声波物位计的应用中得知，要获得比较好的回波，换能器工作频率大约40KHz，波长大约9mm，这时发射波的开角为7°-8°。

26G雷达液位计1、产品概述●简介HBRD系列传感器是26G高频雷达式液位测量仪表，测量最大距离可达70米。

天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于：反应釜或固体料仓非常复杂的测量条件。

●原理雷达液位计天线发射及窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。

发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。

由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认，HBRD系列26G雷达液位计采用一种特殊的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

注：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中D所示区域）。

●特点行业推荐的雷达液位计采用了26GHz的发射频率，因而具有：波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性天线尺寸小，便于安装和加防尘罩等天线防护装置重量轻约1KG，便于安装测量范围最高可达70米，覆盖大型水库等水位测量多种输出电路接口与采集系统配合采用脉冲工作方式，雷达液位计发射功率极低，对人体及环境均无伤害2、仪表介绍：HBRD908HBRD909 应用：河道、湖泊、浅滩测量范围： 30米过程连接：螺纹G1½ʺ A / 法兰（选配）介质温度： -40～100℃过程压力：常压精度： ±3mm频率范围：26GHz防护等级： IP67 / IP65供电电源：DC（6—24V）/四线信号输出： 4...20mA/HART(两线/四线)RS485/Modbus应用：河道、湖泊、浅滩测量范围： 70米过程连接：螺纹G1½ʺ A / 法兰（选配）介质温度： -40～100℃过程压力：常压精度： ±3mm频率范围：26GHz防护等级： IP67 / IP65供电电源：DC（6—24V）/四线信号输出： 4...20mA/HART(两线/四线)RS485/Modbus3、安装安装前的准备请注意以下事项，以确保仪表能正确安装：请预留足够的安装空间。

雷达液位计的原理及应用1. 简介雷达液位计是一种广泛应用于工业领域的液位测量仪器。

它利用雷达技术测量液体的高度，具有准确、可靠、高精度的特点，被广泛应用于化工、石油、电力、造纸等行业。

2. 原理雷达液位计的工作原理基于雷达技术，主要包括发射、接收和信号处理三个步骤。

2.1 发射雷达液位计通过发射器发送一束微波信号，通常使用的频率为26GHz或者6GHz。

该信号会以光速传播，并在遇到液体表面时被部分反射。

2.2 接收雷达液位计的接收器会接收到被液体表面反射的信号，并将其转化为电信号。

接收到的信号强度和反射时间可以用来计算液体的高度。

2.3 信号处理雷达液位计的信号处理单元会对接收到的信号进行处理，将电信号转化为液位高度的数值。

通过对比发射信号和接收信号之间的差异，可以精确地确定液体的高度。

3. 优点和应用雷达液位计具有以下优点，使其在工业领域得到广泛应用：•精确度高：雷达液位计的测量误差较小，通常可以达到毫米级别的精度。

•稳定性好：由于采用雷达技术，雷达液位计对环境变化的适应能力强，不受温度、压力等因素的影响。

•可靠性高：雷达液位计采用非接触式测量，不会受到液体腐蚀、结构损坏等因素的影响。

•耐用性强：雷达液位计通常采用耐腐蚀材料制作，具有较长的使用寿命。

根据其特点，雷达液位计在工业领域有着广泛的应用，包括但不限于以下方面：3.1 化工在化工行业中，液位的准确测量对生产过程的稳定运行至关重要。

雷达液位计可以用来测量化工处理槽、反应釜等设备中的液位，实现对液体的实时监测和控制。

3.2 石油石油行业中的储油罐、油井等设备需要进行液位的监测。

雷达液位计可以通过非接触式的测量方式，准确地测量油罐内的油位，实现对石油储存和运输过程的监控。

3.3 电力在电力行业中，液位的测量在电厂的冷却系统、锅炉和脱硫装置等设备中起着重要作用。

雷达液位计可以实时监测冷却液的液位，保证设备的正常运行和安全。

3.4 造纸造纸过程中，液体的液位控制对于纸张的质量和成型效果至关重要。

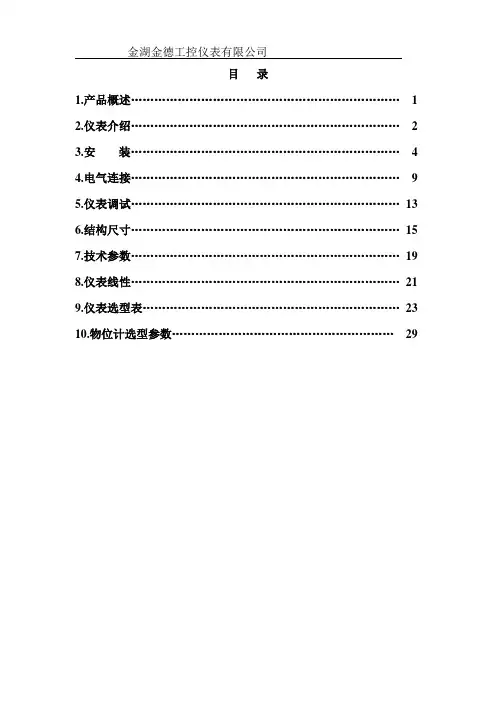

目录1.产品概述 (1)2.仪表介绍 (2)3.安装 (4)4.电气连接 (9)5.仪表调试 (13)6.结构尺寸 (15)7.技术参数 (19)8.仪表线性 (21)9.仪表选型表 (23)10.物位计选型参数 (29)26GHz智能雷达物位计1.产品概述JDBGRD72系列传感器是26GHz高频雷达式物位测量仪表，输出4-20mA模拟信号，测量最大距离可达70米。

天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于：反应釜或固体料仓非常复杂的测量条件。

(金德工控）●原理雷达物位计天线发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来，再次被天线系统接收并将其传输给电子线路部分知道转换成物位信号。

A.量程设定B.低位调整C.高位调整D.盲区范围测量的基准面是：螺纹底面或法兰的密封面注：使用雷达物位计时，务必保证最高料位不能够进入测量盲区（图中D所示区域）。

●特点雷达物位计采用了高达26GHz的发射率，因而具有：非接触测量，无磨损，无污染天线尺寸小，便于安装波长更短，对在倾斜的固体表面有更好的反射测量盲区更小，对于小罐测量也会取得良好的效果波束角小，能量集中，增强了回波能力的同时，又有利于避开干挠物几乎不受腐蚀、泡沫影响几乎不受大气中水蒸汽、温度和压力变化影响严重粉尘环境仪表也能够准确读取到真实物位回波高信噪比，即使在波动的情况下也能够获得更优的性能26GHz频率，是测量固体和低介电常数介质的最佳选择2.仪表介绍JDBGRD71应用：各种强腐蚀性液体测量范围：20米过程连接：螺纹、法兰介质温度：-40~120 °C过程压力：-0.1~0.3MPa精度：±5mm频率范围：26GHz防爆等级：Exia ІІC T6 Gb防护等级：IP67信号输出：4~20mA/HART(两线/四线） RS485/ModbusJDBGRD72应用：耐温耐压轻微腐蚀性液体测量范围：30米过程连接：螺纹、法兰介质温度：-40~250 °C过程压力：-0.1~4.0MPa精度：±3mm频率范围：26GHz防爆等级：Exia ІІC T6 Gb防护等级：IP67信号输出：4~20mA/HART(两线/四线） RS485/ModbusJDBGRD73应用：固体料、过程容器或强粉尘易结晶、揭露场合测量范围：70米过程连接：螺纹、法兰介质温度：-40~250 °C过程压力：-0.1~4.0MPa精度：±15mm频率范围：26GHz防爆等级：Exia ІІC T6 Gb防护等级：IP67信号输出：4~20mA/HART(两线/四线）RS485/ModbusJDBGRD74应用：固体料、过程容器或强粉尘易结晶、揭露场合测量范围：70米过程连接：螺纹、法兰介质温度：-40~250 °C精度：±15mm频率范围：26GHz防爆等级：Exia ІІC T6 Gb防护等级：IP67信号输出：4~20mA/HART(两线/四线）RS485/ModbusJDBGRD75应用：固体颗粒测量范围：30米过程连接：螺纹、法兰介质温度：-40~250 °C精度：±10mm频率范围：26GHz防爆等级：Exia ІІC T6 Gb防护等级：IP67信号输出：4~20mA/HART(两线/四线）RS485/ModbusJDBGRD76应用：卫生型液体容器，强腐蚀性容器测量范围：20米过程连接：法兰介质温度：-40~150 °C过程压力：-0.1~0.5MPa精度：±3mm频率范围：26GHz防爆等级：Exia ІІC T6 Gb防护等级：IP67信号输出：4~20mA/HART(两线/四线）RS485/Modbus3.安装●安装前的准备请注意以下事项，以确保仪表能够正确安装。

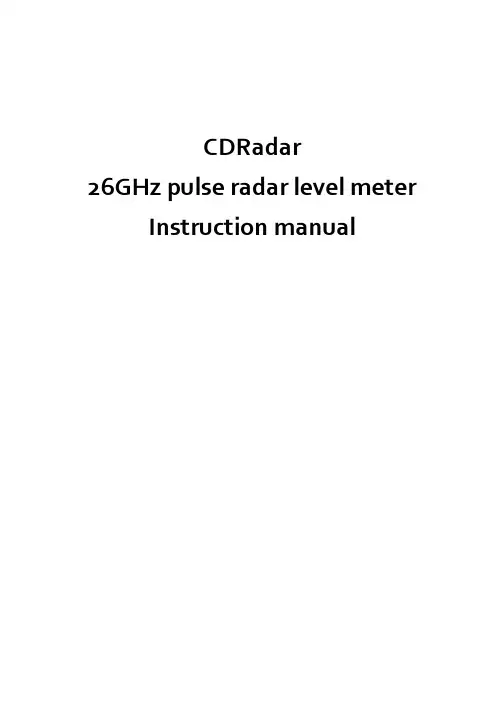

CDRadar26GHz pulse radar level meter Instruction manual1.Interface button instructions2.Operation instructions1.1Low level adjustmentLow adjustment for range setting.It determines the current output linear corresponding relationship with the high level. In the main menu, when the menu number is 1, press OK key, enter the basic set sub menu, LCD displayPress OK key to enter the programming low percentage, see the above-mentioned parameter editing method in character / digital parameter programming method edit percentage value and distance value.After editing, press OK key to confirm, press BK key to give up programming.1.2 high adjustmentHigh level adjustment for the range setting. It determines the current output linear corresponding relationship with the low position. When the liquid crystal display menu number is 1.1, press button to enter the high adjustment, liquid crystal displayAt this point, press the OK button to adjust the high to edit.1.3 Material propertiesWhen the liquid crystal display menu number 1.3, press button to enter the material nature of programming, liquid crystal display.。

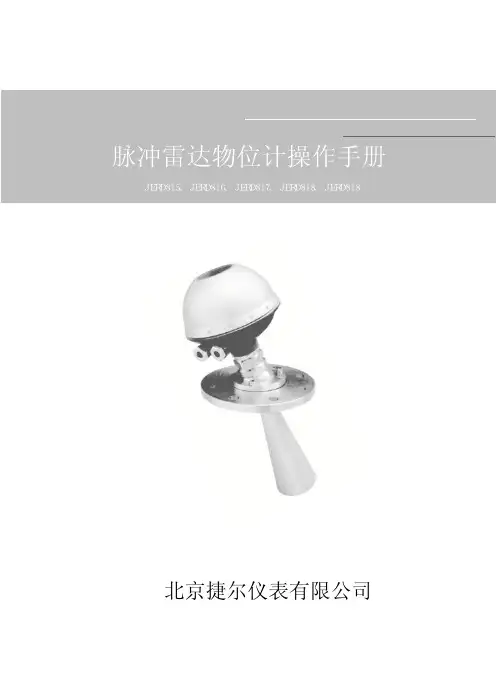

北京捷尔仪表有限公司仪表面板上有4个按键，通过4个按键可对仪表进行调试。

调试菜单的语言可选。

调试后，液晶屏显示测量值，透过玻璃视窗可以非常清楚地读出测量值。

（ＪＥRD ８１面板示意图）[ ]键-进入编程状态；-确认编程项；-确认参数修改。

-选择编程项；-选择编辑参数位；-参数项内容显示；-修改参数值；-选择显示模式[ ]键-退出编程状态；-退至上一级菜单；-运行时，测量值/回波波形切换。

OK KB 按键功能说明脉冲型雷达物位计操作说明1 液晶显示2 按键Ｘ使用面板上的四个按键可实现仪表的参数设置、调试及检测等功能。

菜单结构可参见（附表1）。

图中向右横箭头的过渡由键实现；向下的箭键实现横箭头的向左过渡。

基本设置包括仪表的基本参数：低位调整、高位调整、物料性质、阻尼时间、输出映射、定标量单位、定标、盲区范围、传感器标签。

显示设置仪表的显示方式、显示内容、LCD 对比度。

诊断完成仪表的检验、测试功能。

主要有：测量峰值、测量状态、选择曲线、回波曲线及仿真。

包括虚假回波、电流输出、复位、测量单位、语言、HART 工作模式、复制传感器数据及密码。

仪表基本信息如产品型号、序列号、生产日期、软件版本。

OKBK 编程说明编程菜单结构基本设置显示诊断服务信息编程子菜单仪表在运行状态下按键进入编程状态，显示编程主菜单。

每个参数编辑完成后，须用键确认，否则编辑无效。

完成编辑后，按键退出编程状态，返回运行状态。

在编程的任意时刻，可按键放弃编程，退出参数项编程状态。

当菜单进入字符/键改变该位字符/数字，直到所需字符//数字依次反黑，可对其它位编程，编程完毕，按键确认编程。

所需参数项处，按键确认编程。

OK OK BK BK OKOK 编程方法参数编辑方法字符/数字参数编程可选参数编程基本设置包括主要仪表参数的设置，如量程、物料性质、阻尼时间等。

在运行状态下，按键进入编程状态，液晶显示主菜单OK 编程菜单说明1 基本设置注：右上角数字为菜单号低位调整用于量程设置。

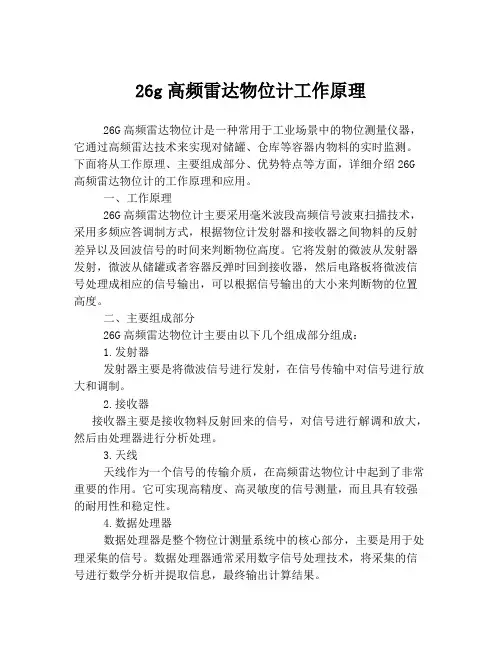

26g高频雷达物位计工作原理26G高频雷达物位计是一种常用于工业场景中的物位测量仪器，它通过高频雷达技术来实现对储罐、仓库等容器内物料的实时监测。

下面将从工作原理、主要组成部分、优势特点等方面，详细介绍26G 高频雷达物位计的工作原理和应用。

一、工作原理26G高频雷达物位计主要采用毫米波段高频信号波束扫描技术，采用多频应答调制方式，根据物位计发射器和接收器之间物料的反射差异以及回波信号的时间来判断物位高度。

它将发射的微波从发射器发射，微波从储罐或者容器反弹时回到接收器，然后电路板将微波信号处理成相应的信号输出，可以根据信号输出的大小来判断物的位置高度。

二、主要组成部分26G高频雷达物位计主要由以下几个组成部分组成：1.发射器发射器主要是将微波信号进行发射，在信号传输中对信号进行放大和调制。

2.接收器接收器主要是接收物料反射回来的信号，对信号进行解调和放大，然后由处理器进行分析处理。

3.天线天线作为一个信号的传输介质，在高频雷达物位计中起到了非常重要的作用。

它可实现高精度、高灵敏度的信号测量，而且具有较强的耐用性和稳定性。

4.数据处理器数据处理器是整个物位计测量系统中的核心部分，主要是用于处理采集的信号。

数据处理器通常采用数字信号处理技术，将采集的信号进行数学分析并提取信息，最终输出计算结果。

三、优势特点26G高频雷达物位计具有以下优势特点：1.高度测量精度高，误差小2.适用于各种物料，无需进行物料导电性测试3.对环境影响不大，适用于各种应用场景4.全封闭式结构设计，抗干扰能力强5.可实现远距离接触式测量，不需人工维护综合来看，26G高频雷达物位计是一种具有高精度、高度稳定、功能完备的物位测量仪器，已广泛应用于化工、建材、制药、食品等多个行业的物位测量和控制领域。

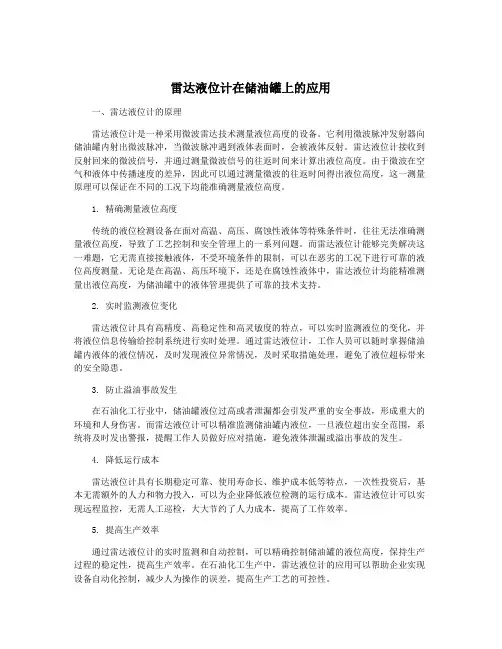

雷达液位计在储油罐上的应用一、雷达液位计的原理雷达液位计是一种采用微波雷达技术测量液位高度的设备。

它利用微波脉冲发射器向储油罐内射出微波脉冲，当微波脉冲遇到液体表面时，会被液体反射。

雷达液位计接收到反射回来的微波信号，并通过测量微波信号的往返时间来计算出液位高度。

由于微波在空气和液体中传播速度的差异，因此可以通过测量微波的往返时间得出液位高度，这一测量原理可以保证在不同的工况下均能准确测量液位高度。

1. 精确测量液位高度传统的液位检测设备在面对高温、高压、腐蚀性液体等特殊条件时，往往无法准确测量液位高度，导致了工艺控制和安全管理上的一系列问题。

而雷达液位计能够完美解决这一难题，它无需直接接触液体，不受环境条件的限制，可以在恶劣的工况下进行可靠的液位高度测量。

无论是在高温、高压环境下，还是在腐蚀性液体中，雷达液位计均能精准测量出液位高度，为储油罐中的液体管理提供了可靠的技术支持。

2. 实时监测液位变化雷达液位计具有高精度、高稳定性和高灵敏度的特点，可以实时监测液位的变化，并将液位信息传输给控制系统进行实时处理。

通过雷达液位计，工作人员可以随时掌握储油罐内液体的液位情况，及时发现液位异常情况，及时采取措施处理，避免了液位超标带来的安全隐患。

3. 防止溢油事故发生在石油化工行业中，储油罐液位过高或者泄漏都会引发严重的安全事故，形成重大的环境和人身伤害。

而雷达液位计可以精准监测储油罐内液位，一旦液位超出安全范围，系统将及时发出警报，提醒工作人员做好应对措施，避免液体泄漏或溢出事故的发生。

4. 降低运行成本雷达液位计具有长期稳定可靠、使用寿命长、维护成本低等特点，一次性投资后，基本无需额外的人力和物力投入，可以为企业降低液位检测的运行成本。

雷达液位计可以实现远程监控，无需人工巡检，大大节约了人力成本，提高了工作效率。

5. 提高生产效率通过雷达液位计的实时监测和自动控制，可以精确控制储油罐的液位高度，保持生产过程的稳定性，提高生产效率。

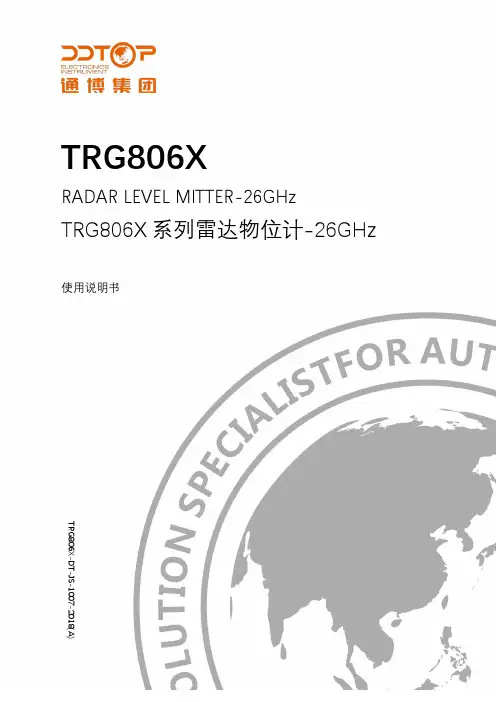

TRG806XRADAR LEVEL MITTER-26GHzTRG806X系列雷达物位计-26GHz 使用说明书TRG806X-DT-JS-1007-2018(A)感谢您选择丹东通博电器（集团）有限公司的产品。

本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。

请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。

并可通过输入版本号下载本说明书。

如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。

商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。

本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。

丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。

质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。

在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。

丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。

除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。

质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。

1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。

(4)1.2过程泄漏可能导致严重伤害或死亡。

(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。

(4)2产品说明 (4)2.1 主要结构 (4)2.2 工作原理 (5)2.3包装 (5)2.4吊装运输时 (5)2.5仓储 (5)3技术特性 (5)3.1主要技术参数 (5)3.2 外观及性能参数 (5)3.3 防爆标志 (7)3.4执行标准 (7)4 外形尺寸示意图 (7)5开箱及检查 (8)5.1开箱验货注意事项 (8)5.2检查内容 (9)6安装 (9)6.1安装工具 (9)6.2安装技术要求 (9)7 仪表调试 (11)7.1 电气接线 (11)7.2调试操作过程 (12)8注意事项 (18)9故障分析与排除 (18)10拆卸 (19)10.1警告 (19)10.2 废物清除 (19)11 产品认证 (19)1安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。

雷达液位计安装要求液位计常见问题解决方法雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆绳传播，当脉冲碰到物料表面时反雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆绳传播，当脉冲碰到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

雷达液位计安装要求：1、推举距离（1）墙至安装短管的外壁。

2、离罐壁为罐直径1/6处，最小距离为200mm。

3、不能安装在入料口的上方。

4、假如不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，雷达物位计在调试仪表的时候应当进行虚假回波存储。

5、测量范围从波束触及罐低的那一点开始计算，但在特别情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。

雷达物位计若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C的位置。

理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

磁翻板液位计显现假液位怎么办？磁翻板液位计是依据浮力原理和磁性耦合作用研制而成。

这种液位计一般是利用磁致伸缩原理，由波导丝传递磁浮子的信号，再由电路处理信号得到液位值。

当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色变化为红色，当液位下降时翻柱由红色变化为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清楚的指示。

２６Ｇ雷达物位计使用说明书非接触式雷达物位计目 录1.产品概述 (1)2.仪表介绍 (2)3.安装指南 (4)4.接线方式 (9)5.调试 (10)6.技术参数 (12)26G雷达式物位测量仪表，输出４…２０ｍＡ模拟信号，测量最大距离可达70 米。

天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于：反应釜或固体料仓非常复杂的测量条件。

雷达物位计天线发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质位信号。

４．接线方式５．调试仪表表头产品型号过程连接螺纹G1½"A 螺纹G1½"A 螺纹G1½"A 螺纹G1½"A 螺纹G1½"A螺纹G1½"A 螺纹1½"NPT 螺纹1½"NPT 螺纹1½"NPT 螺纹1½"NPT 螺纹1½"NPT 螺纹1½"NPT 法兰法兰法兰法兰法兰法兰天线材料PTFE不锈钢/PTFE 不锈钢/PTFE 不锈钢/PTFE 不锈钢/PTFE 不锈钢/PTFE1Kg (取决于过程连接) 2Kg (取决于过程连接) 6Kg (取决于过程连接) 7Kg (取决于过程连接) 2Kg (取决于过程连接) 3Kg (取决于过程连接)输出信号/通讯协议 （4～20）mA/HARTRS485/Modbus６．技术参数高频棒式高频液体高频万向法兰式高频固体高频抛物面式高频复合式高频棒式高频液体高频万向法兰式高频抛物面式高频固体高频复合式。

目录测量原理------------------------------------------------------------------------------------------------------2 产品简介------------------------------------------------------------------------------------------------------3 安装指南------------------------------------------------------------------------------------------------------4 测量条件------------------------------------------------------------------------------------------------------6 调试------------------------------------------------------------------------------------------------------------7 技术参数------------------------------------------------------------------------------------------------------8智能型雷达物位计测量原理发射能量很低的极短的微波脉冲通过天线系统发射并接收。

雷达波以光速运行。

运行时间可以通过电子部件被转换成物位信号。

一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。

即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。

输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。

雷达物位计选型说明书物位专家西安德创电气科技有限公司2015年12月公司简介西安德创电气科技有限公司坐落于西安高新技术产业开发区，是一家专业致力于电力系统在线监测保护及智能雷达物位计软硬件设备研发、生产、销售的高新技术企业。

公司拥有一批高素质的现代化企业管理人才和产品研发及销售队伍，他们当中既有多年从事工业自动化系统设计、安装、调试的专业工程技术人员，又有经验丰富的软硬件开发人员。

近年来，公司依托西安高校林立的科研优势，不断推陈出新，为用户提供更多技术先进、性能可靠的自动化产品。

此外，完善的售后服务也会使客户后顾无忧。

公司经营的产品有两系列，电力监测系列及雷达测位仪系列。

电力监测系列有：变电站综合自动化系统、开关柜智能操控装置、电气接点测温装置、电流互感器过电压保护装置、智能电力仪表、电动机保护器等产品；雷达测位仪系列有：26G高频雷达物位计、6.8G智能雷达物位计、导波雷达物位计等物位测量产品；产品广泛应用于电力、水利、石油、石化、煤矿、冶金等行业。

公司坚持“以人为本、科技领先、质量立业、诚信务实”的经营理念，倡导“团结、创新、求实”的团队精神。

依靠最尖端优良产品及完善的服务，灵活科学的经营方式，在我们不断的共同努力下，定会使我们的合作愉快而长久。

企业文化企业愿景：为德创人提供一个施展才能的平台，做到人尽其能，实现自我；为德创电气成为工业自动化行业的领军者而不懈努力。

企业使命：为客户利益而努力创新，提供有竞争力的解决方案和服务，成为客户最信赖的合作者。

企业精神：倡导团结、创新、求实、高效的团队精神品牌理念：专业源自专注，创新提升价值企业定位：在德创人的不断共同努力下为工业自动化提供最佳解决方案。

经营理念：以人为本、科技领先、质量立业、诚信务实质量方针：科学管理、高效创新、顾客至上、品质卓越服务核心：一切为了客户，创造客户价值。

客户第一，服务为先。

人才观点：宽容、激励、引导宽容——意味尊重和谅解，“海纳百川，地载万物”，宽容有利于提高人才的主动性和创造力。

雷达液位计6GHz、26GHz和80GHz 的区别
雷达液位计是基于电磁波发射和反射接收来判断物位的测量仪表。

按照发射信号种类分为脉冲雷达和调频连续波雷达两大类。

脉冲雷达是基于时域反射法（TDR）进行测量，即雷达天线发出高频脉冲电磁波，电磁波以光速传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位的高度。

调频连续波雷达是基于调频连续波（FMCW）的频率差进行测量，即雷达使用同步调频技术，发射器和接收器安装在顶部，发射器向液面发射频率经过线性调制的微波信号，当微波信号向下传播到液面后被反射回接收器时，由于时间延迟，发射信号的频率发生改变，通过接受到的反射波与发射波的频率差，计算出雷达波通过的距离。

一般来说，调频范围越大测量距离越远，线性度越好，分辨率越高。

微波是指频率在300MHz～3x103GHz范围的电磁波，其相应的波长从0.1ｍｍ至１ｍ。

该段电磁频谱包括分米波（频率范围为300MHz～3GHz）、厘米波（频率范围为3～30GHz）、毫米波（频率范围为30～300GHz）和亚毫米波（频率范围为（300MHz～3x103GHz）四个波段。

市面上常见的雷达为6GHz，26GHz以及最近两年出现的80GHz。

6GHz雷达波长为50ｍｍ，26GHz雷达波长为11ｍｍ，均为厘米波雷达，属于工作在厘米波波段探测的微波雷达。

80GHz雷达波长为4ｍｍ，属于工作在毫米波波段探测的毫米波雷达。
