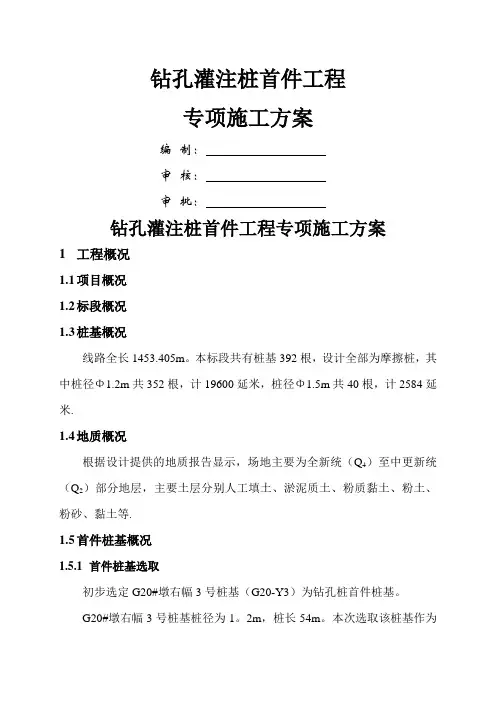

钻孔灌注桩首件工程专项施工方案
编制：
审核：
审批：
钻孔灌注桩首件工程专项施工方案
1工程概况
1.1项目概况
1.2标段概况
1.3桩基概况
线路全长。本标段共有桩基392根，设计全部为摩擦桩，其中桩径Φ共352根，计19600延米，桩径Φ共40根，计2584延米。
1.4地质概况
根据设计提供的地质报告显示，场地主要为全新统（Q4）至中更新统（Q2）部分地层，主要土层分别人工填土、淤泥质土、粉质黏土、粉土、粉砂、黏土等。
1.5首件桩基概况
1.5.1首件桩基选取
初步选定G20#墩右幅3号桩基（G20-Y3）为钻孔桩首件桩基。
G20#墩右幅3号桩基桩径为，桩长54m。本次选取该桩基作为桩基施工试验性首件桩基，首要原因是该桩所在位置的地质地貌代表了本标段绝大多数桩基础的地质地貌，对于桩基施工具有一定的代表性；其次该桩所在位置距离本标段施工便道较近，施工组织较方便。
1.5.2总体施工方案
根据设计图纸中要求，并经现场实地地质考察确定，采用反循环钻机成孔，使用导管法灌注水下C35-E混凝土。
2编制依据及编制原则
2.1编制依据
1）施工图设计
2）《公路桥涵施工技术规范》（JTG/T F50-2011）；
3）《公路工程质量检验评定标准》（JTG F80/1-2004）；
4）国家现行法律法规；
5）现场地质情况、气候特征和水文条件。
2.2编制原则
1）根据合同工期，确保建设单位要求的总工期。
2）根据工程特点部署施工组织机构和优选先进可行的施工方案。
3）减少对环境的破坏，确保质量的情况下保证进度。
4）确保安全资金的投入，保证施工安全。
2.3编制目的
通过在首件桩基施工中的试验与检测，目的是为了选定工艺流程，确定最佳的施工机械及人员组合。首件作业成功、资料整理上报，经监理工程师批准后，将作为以后指导本标段桥梁钻孔施工作业和施工检查、检测的依据。
3施工组织机构
根据本工程施工的特点，项目经理部按照职能明确、精干高效、运转灵活、指挥有力的原则对G20#墩右幅3号桩桩基施工进行组织机构编排，详见“组织机构框图”。
4施工进度计划
计划工期：2015年3月31日至2015年4月2日。
5施工准备情况
5.1技术准备
1）全线加密导线点和水准点贯通测量已经完成，且符合测量规范。
2）图纸复核工作已经完成，技术交底和安全交底已经完成，并进行了交底。
3）桩基坐标、高程已复核无误。
5.2物资材料准备
1）为了钻孔桩的顺利进行，已对所需材料进行调查，并签署协议，保证能及时供应，并能顺利进场。
2）根据业主指定的主材厂家和实际施工要求选定的主材来源均取样检验合格并上报监理组同意后使用。
2、进场材料如下：
施工材料准备表
5.3施工前人员准备
1）项目经理部对施工的人员进行施工前培训，掌握冲击钻钻孔桩施工的技术及相关安全问题。
2）强化安全员的安全意识，施工的安全教育工作，要形成人人讲安全，人人抓安全，人人注意安全的高度思想，要健全安全组织机构，建立安全岗位责任制、贯彻执行“安全第一、预防为主、综合治理”的方针等基础性工作；制定实际可行的施工安全防患及保障施工生产及生活的安全措施。
3）所有参加施工的人员熟悉施工方案及质量要求，确保工程质量符合要求。
4）机械表如下：
主要机械设备数量表
5.4现场准备
1）从混凝土拌和站至现场便道已经修通，满足混凝土等进场要求。
2）临时用电采用发电机供电。
3）机械已经进场并且调试正常。
6施工方案
在施工安排上，以制运架梁主线，优先安排跨中央大道连续梁、跨纬一路连续梁、跨规划一路连续梁、跨规划二路连续梁等现浇梁的下部桩基施工，先施工小里程段先架段的桥梁下部桩基施工，其次抓住影响架梁的桥梁下部桩基施工，为架梁创造条件，保证总体工期。
6.1桩基施工工艺
钻孔灌注桩施工工艺流程图详见图6-1。
图6-1 钻孔灌注桩施工工艺流程图
6.2 开工前准备
6.2.1 场地整理
施工前，施工场地按不同情况进行处理。对于处在水中的钻孔桩基础都必须搭设施工平台，桩基处在旱地时，清除杂物后夯压密实即可。
6.2.2测量放样
场地清理后，用全站仪坐标放样法来进行桩的中心位置放样，确定桩位中心，以中心为圆心、以大于桩身半径在四周设立十字护桩，做好标记并固定好，测量误差为零误差。桩位用ø10mm、长度35～40cm钢筋打入地面30cm（四周填以水泥砂浆或混凝土来保护）作为桩的中心点，然后在桩位周围做上标记，既便于寻找又可防止机械移位时破坏护桩。经驻地监理工程师核查、批准后进行下道工序。
6.3护筒的加工和埋设
6.3.1护筒的加工制作
护筒有固定桩位，引导钻头方向，隔离地表水免其流入井孔，保护井孔不坍塌，并保证孔内水位（或泥浆）高出地下水位或施工水位一定高度，形成静水压，以免塌孔的作用。所以，要求护筒有一定的刚度，坚固耐用、不得漏水，能承受孔口土压力不变形，并能重复多次使用，钻孔灌注桩护筒采用8mm的钢板制成，节长或，根据地质情况，选用相应长度护筒，护筒不够长时进行焊接，护筒内径大于桩径20cm。
6.3.2护筒埋设
本桥地段高于地下静止水位超过，可以直接埋设，本桥表层土大部分属粘质土，不需换填。护筒周围土不密实时需要夯实。接长护筒时采用振动锤振动缓慢下沉，以免护筒变形。
在桩位处挖出比护筒外径大80～100cm的圆坑，坑底整平，通过定位控制桩放样，把桩位中心位置标于坑底，再把护筒吊放进坑内，找出护筒圆心位置，用十字线钉在护筒顶部，然后移动护筒，用垂球对调中心，使
