水泥泌水的原因
发布日期：2010-05-19

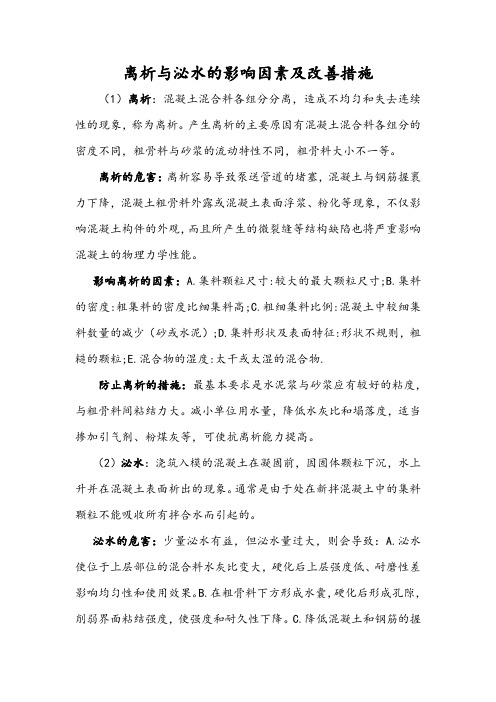

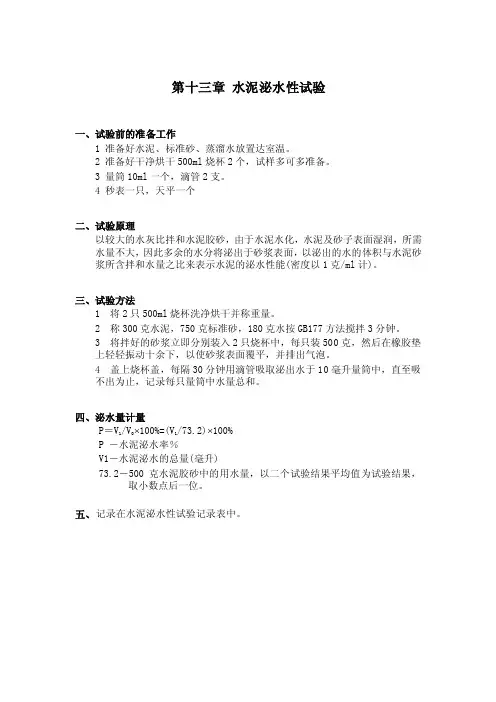

混凝土的水灰比越大，水泥凝结硬化的时间越长，自由水越多，水与水泥分离的时间越长，混凝土越容易泌水；混凝土中外加剂掺量过多，或者缓凝组分掺量过多，会造成新拌混凝土的大量泌水和沉析，大量的自由水泌出混凝土表面，影响水泥的凝结硬化，混凝土保水性能下降，导致严重泌水。
混凝土的组成材料砂石集料含泥较多时，会严重影响水泥的早期水化，粘土中的粘粒会包裹水泥颗粒，延缓及阻碍水泥的水化及混凝土的凝结，从而加剧了混凝土的泌水；砂的细度模数越大，砂越粗，越易造成混凝土泌水，尤其是0.315mm以下及2.5mm以上的颗粒含量对泌水影响较大：细颗粒越少、粗颗粒越多，混凝土越易泌水；矿物掺和料的颗粒分布同样也影响着混凝土的泌水性能，若矿物掺合料的细颗粒含量少、粗颗粒含量多，则易造成混凝土的泌水。用细磨矿渣作掺合料，因配合比中水泥用量减少，矿渣的水化速度较慢，且矿渣玻璃体保水性能较差，往往会加大混凝土的泌水量；
水泥作为混凝土中最重要的胶凝材料，与混凝土的泌水性能密切相关。水泥的凝结时间、细度、比表面积与颗粒分布都会影响混凝土的泌水性能。水泥的凝结时间越长，所配制的混凝土凝结时间越长，且凝结时间的延长幅度比水泥净浆成倍地增长，在混凝土静置、凝结硬化之前，水泥颗粒沉降的时间越长，混凝土越易泌水；水泥的细度越粗、比表面积越小、颗粒分布中细颗粒(<5μm)含量越少，早期水泥水化量越少，较少的水化产物不足以封堵混凝土中的毛细孔，致使内部水分容易自下而上运动，混凝土泌水越严重。此外，也有些大磨(尤其是带有高效选粉机的系统)磨制的水泥，虽然比表面积较大，细度较细，但由于选粉效率很高，水泥中细颗粒(小于3～5μm)含量少，也容易造成混凝土表面泌水和起粉现象。
施工与养护，施工过程的过振，不是将混凝土中密度较小的掺和料或混合材料振到了混凝土的表面，而是加剧了混凝土的泌水，使混凝土表面的水灰比增大，这也是造成混凝土泌水的主要原因。
1、砂较粗造成配合比有误
2、外加剂和水泥的适应性
3、石子的集配可以查一下有没有变化
4、看是否有了矿粉等掺合料
泌水混凝土的表面部分，水比较多，这里实际水/灰比会相对较高，因此强度相对较低。如果柱子上面还要继续浇筑混凝土，应将泌水表面层凿掉，避免新老混凝土之间有一个薄弱层。也可以在混凝土终凝前，将泌水表面的浮浆层铲掉。
混凝土‘稠稀’称作混凝土工作性或和易性，一般采用‘坍落度’测定。坍落度越高，混凝土越稀，工作性越好，越容易振捣密实。但是，坍落度并不能表征混凝土是否容易泌水。混凝土拌合物的保水性能差，就容易泌水，主要与混凝土水/灰比、水泥与掺合料细度和保水能力，以及化学外加剂性能有关。
混凝土施工中缝隙、夹层及缺棱掉角的防治
点击数：[194] 更新时间：[2008-11-21] 字体：[大] [中] [小]
【缝隙、夹层】
现象：混凝土内存在水平或垂直的松散混疑土夹层。
产生的原因：
(1)施工缝或变形缝未经接缝处理、清除表面水泥薄膜和松动石子，未除去软弱混凝土层并充分湿润就灌筑混凝土；
(2)施工缝处锯屑、泥土、砖块等杂物未清除或未清除干净；
(3)混疑土浇灌高度过大，未设串筒、溜槽，造成混凝土离析；
(4)底层交接处未灌接缝砂浆层，接缝处混凝土未很好振捣。
防治的措施：
(1)认真按施工验收规范要求处理施工缝及变形缝表面；接缝处锯屑、泥土砖块等杂物应清理干净并洗净；混凝土浇灌高度大于2m应设串筒或溜槽，接缝处浇灌前应先浇50一100mm厚原配合比无石子砂浆，并加强接缝处混凝土的振捣，使其密实。
(2)缝隙夹层不深时，可将松散混凝土凿去，洗刷干净后，用1:2或1:2.5水泥砂浆填密实；缝隙夹层较深时，应清除松散部分和内部夹杂物，用压力水冲洗干净后支模，灌细石混凝土或将表面封闭后进行压浆处理。
【缺棱掉角】
现象：结构或构件边角处混凝土局部掉落，不规则，棱角有缺陷
产生的原因：
(1)木模板未充分浇水湿润或湿润不够，混凝土浇筑后养护不好，造成脱水，强度低，或模板吸水膨胀将边角拉裂，拆模时，棱角被粘掉；
(2)低温施工，过早拆除侧面非承重模板；
(3)拆模时，边角受外力或重物撞击，或保护不好，棱角被碰掉；
(4)模板未涂刷隔离剂，或涂刷不均。
防治措施：
(1)木模板在浇筑混凝土前应充分湿润，混凝土浇筑后应认真浇水养护，拆除侧面非承重模板时，混凝土应具有1.2N／mm2以上强度；拆模时注意保护棱角，避免用力过猛过急；吊运模板，防止撞击棱角，运输时，将成品阳角用草袋等保护好，以免碰损。
(2)缺棱掉角，可将该处松散颗粒凿除，冲洗充分湿润后，视破损程度用1:2或1:2.5水泥砂浆抹补整齐，或支模用比原来高一级混凝土捣实补好，认真养护。
如何防治混凝土质量通病中的缺棱掉角情况
（一）现象结构或构件边角处混凝土局部掉落，不规则，棱角有缺陷。
（二）产生的原因
1、木模板未充分浇水湿润或湿润不够，混凝土浇筑后养护不好，造成脱水，强度低，或模板吸水膨胀将边角拉裂，拆模时，棱角被粘掉；
2、低温施工过早拆除侧面非承重模板；
3、拆模时，边角受外力或重物撞击，或保护不好，棱角被碰掉；
4、模板未涂刷隔离剂，或涂刷不均。
（三）防治措施
1、木模板在浇筑混凝土前应充分湿润，混凝土浇筑后应认真浇水养护，拆除侧面非承重模板时，混凝土应具有1.2N／mm2以上强度；拆模时注意保护棱角，避免用力过猛过急；吊运模板，防止撞击棱角，运输时，将成品阳角用草袋等保护好，以免碰损。
2、缺棱掉角，可将该处松散颗粒凿除，冲洗充分湿润后，视破损程度用1：2或1：2.5水泥砂浆抹补齐整，或支模用比原来高一级混凝土捣实补好，认真养护。
1 裂缝控制
1.1 原材料的控制
1)水泥品种
水泥品种对混凝土的收缩影响较大，对纯熟料水泥，水泥净浆收缩主要取决于C3A、SO3、石膏的含量及水泥细度等，C3A 含量大，细度较细的水泥收缩较大；石膏的含水量不足的水泥，具有较大的收缩；水泥中SO3 的含量对混凝土收缩也具有显着的影响。
在工程中，要根据混凝土工程特点或所处环境条件，应优先选用哪种水泥，从而尽可能避免裂缝的产生。
2)骨料
骨料是影响混凝土干缩的主要因素之一。粗骨料体积含量越大，混凝土收缩越小，就商品混凝土而言，在保证混凝土性能的情况下，增加粗骨料的含量，选用连续级配好，针片状颗粒含量不宜大于10％，含泥量少的骨料，可以减小混凝土收缩，预防混凝土裂缝的产生。
细骨料应质地坚硬、清洁、级配良好，并采取脱水、排水、遮盖和加强管理等综合措施，保证含水率稳定，人工砂饱和面干的含水率不已超过6 ％。
3)粉煤灰掺合料
在混凝土中掺入料煤灰可以改善混凝土的和易性，降低气温，减少收缩，提高混凝土抗浸蚀性具有良好的效果。水泥水化作用是放热反应，1kg 水泥放出原热量可高达500J，它能使混凝土中的温度达到75 ℃以上。因其内部产生的水化热造成温度急剧上升，与混凝土表面形成温度梯度，故内部产生拉应力，它们都能使混凝土开裂。如能采取技术措施将混凝土温度的顶峰温度加以限制，则能避免开裂。采用冷却措施降低温度，这样费用增加较多，用粉煤灰代替部分水泥，对混凝土温度起到缓解作用。但对低级粉煤灰，当掺量过多时，早期强度较低，温差较大时，不利于混凝土的抗裂，在温度变化较大时，不宜过量掺用，应选择优质的粉煤灰。
4)外加剂
(1)减水剂：一般混凝土外加剂会增加混凝土的收缩，对混凝土抗裂不利。
