脚手架规范搭设图例1―外立杆;2―内立杆;3―横向水平杆;4―纵向水平杆;5―栏杆;6―挡脚板;7―直角扣件;8―旋转扣件;9―连墙件;10―横向斜撑;11―主立杆;12―副立杆;13―抛撑;14―剪刀撑;15―垫板;16―纵向扫地杆;17―横向扫地杆;注:小横杆的设置位置在立杆和大横杆的交叉点(即节点)处,必须设置一根小横杆,以形成空间格构架整体受力。
施工层(作业层)还要在两个节点中间,现增设一根小横杆。
注:钢管脚手架步距底部高度不大于2M,其余不大于1.8M,立杆纵距不大于1.8M,横距不大于1.5M。
注:大横杆间距应小于1.2m,小横杆间距应小于1.5m,大、小横杆设于立杆里侧,大横杆设于小横杆之下。
1―立杆;2―纵向水平杆;3―横向水平杆;4―竹笆脚手板;5―其它脚手板(a)脚手板对接;(b)脚手板搭接剪刀撑布置1―上栏杆;2―外立杆;3―挡脚板;4―中栏杆屋面和楼层临边的防栏杆楼梯、楼层和阳台临边防护栏杆通道侧边防护栏杆洞口防护栏杆电梯井口防护门钢柱接柱用操作台钢梁登高设施移动式操作平台悬挑式钢平台交叉作业通道防护拆除脚手架的安全常识(1)拆架子人员一般2~3人为一组,协同作业互相关照、监督。
(2)拆架子的高处作业人员应戴安全帽,系安全带,扎裹腿,穿软底鞋方可作业。
(3)拆除脚手架,四周应设围栏或警戒标志,并设专人看管,禁止人员入内。
(4)架子拆除时要自上而下按顺序拆除,所有杆件材料均按先搭后拆、后搭先拆的原则依次进行。
拆下的材料要随拆随清理,不得随便从高处向下抛掷物料。
从架子向下送料时要上下配合,做到上呼下应,不准上下同时作业。
(5)大片架子拆除后预留的斜道,上料平台、通道等,应在大片架子拆除前进行加固,以便拆除后能确保其完整,安全可靠。
(6)在拆架过程中,不得中途换人,必须换人时,应将拆除情况交待清楚后方可离开。
(7)拆除脚手架立杆时,要先抱住立杆再拆开最后两个扣,拆除大横杆、斜撑、剪刀撑时,应先拆中间扣,然后托住中间,再拆两头扣,由中间操作人往下顺杆子。
图解脚手架—这些部位名称你叫的出来吗?
建筑施工脚手架按用途分类可分为结构工
程脚手架、装修工程脚手架;按使用的位置分
类可分为外脚手架、内脚手架;按构造形式分
类可分为扣件式钢管脚手架、挂脚手架、吊篮
脚手架、碗扣式钢管脚手架。

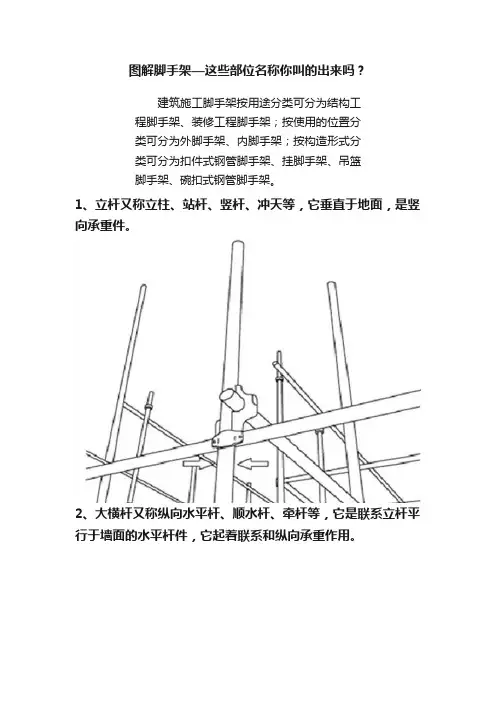

1、立杆又称立柱、站杆、竖杆、冲天等,它垂直于地面,是竖向承重件。
2、大横杆又称纵向水平杆、顺水杆、牵杆等,它是联系立杆平行于墙面的水平杆件,它起着联系和纵向承重作用。
3、小横杆又称纵向水平杆、六尺杆、横杆等,是垂直于墙面的水平杆,它与立杆、大横杆相交并支撑脚手板。
4、剪刀撑又称十字撑、十字盖,是在脚手架外侧交叉成十字形的双支斜杆,双杆互相交叉。
5、抛撑,它设在脚手架底层外侧,与地面成45°~ 60°角,为横向撑住脚手架的斜杆。
6、扫地杆是连接立杆下端贴近地面的纵向或横向水平杆,能约束立杆下端的移动。
7、连墙杆是与墙连接的横向水平杆,可防止脚手架的向内或向
外移动,来加强架子的空间稳定性。
8、安全网是用来防止人、物坠落或用来减轻物体坠落造成伤害的网具。
其中包括用来承接坠落人或物的水平网,及用于阻止人或物闪出坠落的立网。
安全平网
安全立网。

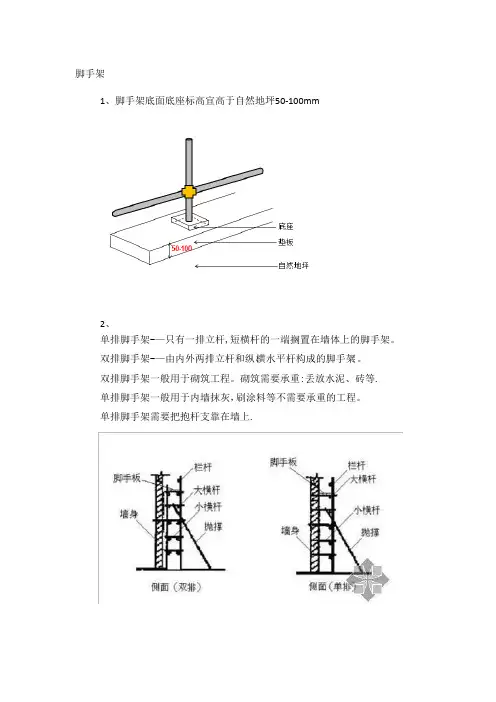

脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架-—只有一排立杆,短横杆的一端搁置在墙体上的脚手架。
双排脚手架-—由内外两排立杆和纵、横水平杆构成的脚手架(。
双排脚手架一般用于砌筑工程。
砌筑需要承重:丢放水泥、砖等.单排脚手架一般用于内墙抹灰,刷涂料等不需要承重的工程。
单排脚手架需要把抱杆支靠在墙上.单排脚手架的横向水平杆不应设置在下列部位:①设计上不许留脚手眼的地方;②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内;③宽度小于1m 的窗间墙;120mm 厚墙、料石清水墙和独立柱;④梁或梁垫下及其左右500mm 范围内;⑤砖砌体门窗洞口两侧200mm(石砌体为300mm)和转角处450mm(石砌体为600mm)范围内;⑥.独立或附墙砖柱,空斗砖墙、加气块墙等轻质墙体;⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。
3、脚手架必须配合施工进度搭设,一次搭设高度不应超过相邻连墙件以上两步.(分析:脚手架在无连墙件的情况下最高2步,或者说允许在连墙件之上无连墙件搭设最多2步高的架体。
步数即是水平大横杆间距)4、纵向水平杆(可理解为大横杆)应设置在立杆内侧,其长度不应小于3 跨。
5、两根相邻纵向水平杆的接头不应设置在同步内,不同步两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不应大于纵距的1/3。
6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不应大于纵距的1/3。
7、纵向水平杆搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
8、主节点处必须设置一根横向水平杆(小横杆),用直角扣件扣接且严禁拆除。
9、主节点处的两个直角扣件的中心距不应大于150mm。
10、在双排脚手架中,离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度,且不应大于500mm.11、作业层上非主节点处的横向水平杆,最大间距不应大于纵距的1/2.12、冲压钢脚手板、木脚手板、竹串片脚手板等,应设置在三根横向水平杆上.当脚手板长度小于2m 时,可采用两根横向水平杆支撑,但应将脚手板两端与其可靠固定,严防倾翻。
脚手架三维构造图,内附做法及说明,小白也秒懂!来源:网络如有侵权,请联系删除正文如下:01管理要求1、本图集脚手架工程指落地式钢管脚手架和型钢悬挑式钢管脚手架两大类,分别由架体基础、架体构造、架体防护和斜道等部分组成。
脚手架工程搭拆应执行现行《危险性较大的分部分项工程安全管理规定》住房和建设部第37号令、《建筑施工脚手架安全技术统一标准》(GB 51210-2016)、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)、《关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》建办质[2018]31号文、《关于加强建筑施工主要重大危险源安全管控的通知》(闽建建[2017]30号文)等规范、标准规定。
2、脚手架施工前应编制专项施工方案,架体应有设计计算书以及主要节点构造详图、架体平面图、剖面图等,并经施工企业技术负责人、总监理工程师审核审批,安拆过程中专职安全管理人员必须在场。
高度50m及以上的落地式钢管脚手架和高度20 m及以上型钢悬挑钢管脚手架专项施工方案应通过专家论证后,方可实施。
3、脚手架搭设人员必须持有住房和城乡建设部发放的建筑架子工操作证,且在有效期内。
4、基础是脚手架稳定性的重要组成部分。
在基础地耐力和沉降不满足规范要求时,严禁搭设落地式钢管脚手架,可优先考虑采用悬挑钢管脚手架。
5、脚手架外侧应满挂阻燃性能符合要求的密目式安全网。
6、脚手架使用的杆件、扣件等材质的规格应符合规范要求和消防要求,严禁用两种不同直径的钢管混搭。
7、扣件螺栓拧紧扭力矩不应小于40N·m,且不应大于65N·m。
8、脚手架使用前应组织验收,验收合格后方可投入使用,使用中应加强日常的检查维护工作,确保架体使用安全。
9、夜间、遇六级(含六级)以上大风及雷雨等天气,不得进行脚手架搭设、拆除作业。
02脚手架的细部加强构造1、洞口连墙对拉构造洞口拉结细部做法:架体小横杆延长作为连墙杆,a为800mm或1050mm(悬挑式脚手架为800mm,落地式脚手架为1050mm),连墙杆外露洞口≥100mm。
脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆,短横杆的一端搁置在墙体上的脚手架。
双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架(。
双排脚手架一般用于砌筑工程。
砌筑需要承重:丢放水泥、砖等。
单排脚手架一般用于内墙抹灰,刷涂料等不需要承重的工程。
单排脚手架需要把抱杆支靠在墙上。
单排脚手架的横向水平杆不应设置在下列部位:①设计上不许留脚手眼的地方;②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内;③宽度小于1m 的窗间墙;120mm 厚墙、料石清水墙和独立柱;④梁或梁垫下及其左右500mm 范围内;⑤砖砌体门窗洞口两侧200mm(石砌体为300mm)和转角处450mm(石砌体为600mm)范围内;⑥.独立或附墙砖柱,空斗砖墙、加气块墙等轻质墙体;⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。
3、脚手架必须配合施工进度搭设,一次搭设高度不应超过相邻连墙件以(分析:脚手架在无连墙件的情况下最高2 步,或者说允许在连墙件之上两步。
上无连墙件搭设最多2步高的架体。
步数即是水平大横杆间距)4、纵向水平杆(可理解为大横杆)应设置在立杆内侧,其长度不应小于3 跨。
5、两根相邻纵向水平杆的接头不应设置在同步内,不同步两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不应大于纵距的1/3。
6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不应大于纵距的1/3。
7、纵向水平杆搭接长度不应小于1m,应等间距设置3 个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
8、主节点处必须设置一根横向水平杆(小横杆),用直角扣件扣接且严禁拆除。
9、主节点处的两个直角扣件的中心距不应大于150mm。
10、在双排脚手架中,离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度,且不应大于500mm。

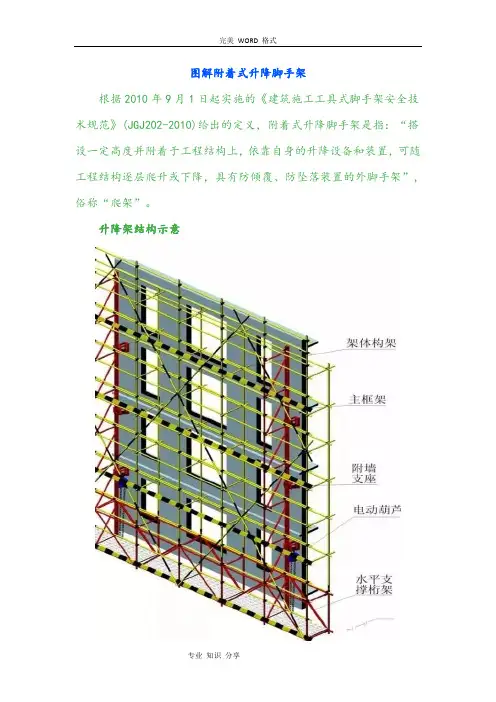

图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义,附着式升降脚手架是指:“搭设一定高度并附着于工程结构上,依靠自身的升降设备和装置,可随工程结构逐层爬升或下降,具有防倾覆、防坠落装置的外脚手架”,俗称“爬架”。
升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定:1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m,折线或曲线布置的架体,相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m,且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²。
导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离:0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距:直线7.0m,转角5.4m结构施工两层作业面,每层不超过3kN/m²装修施工三层作业面,每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑,它与附着支座上的防坠块相配合,起到防坠作用。
6.3#槽钢背对焊接形成导轨,用来安装附墙支座的防倾导向装置,同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构,横杆和斜杆可以将架体内外排连接成刚性整体,同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体,由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。
附墙装置1、附墙支座:由国标型钢焊接制作,其钢性系数为10,承载能力强。
建筑工程外脚手架搭设标准全面图解RSS 打印复制链接大中小发布时间:2017-07-13 14:29:53一、前言(1)建筑施工扣件式钢管外脚手架的搭设及施工管理,体现企业具有特色外脚手架形象及标准化施工能力,本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
(2)本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述,并且对一些特殊部位的构造作法进行了细化,细化的部位主要包括:阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
(3)本标准具体内容与国家、地方有关安全技术规范规定要求不符的,以国家、地方有关安全技术规范规定为准。
二、基本参数要求(1)钢管材质要求:钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管,型号宜采用Φ48.3×3.6mm(方案按Φ48×3.0mm计算),材料进场应提供产品合格证且进行验收,合格后方可投入使用。
(2)扣件进入施工现场应检查产品合格证,并应进行抽样复试,技术性能应符合国家标准《钢管脚手架扣件》的规定,扣件外观检查无裂纹,在螺栓拧紧力矩达到65 N·m时,不得发生破坏。
(3)外架手架钢管必须进行防锈处理,除锈后刷一道防锈漆和两道面漆。
(4)木脚手板型号3000(6000)×200(250)×50,两端采用Φ1.6mm镀锌铁丝绑扎;钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距,用Φ1.6 mm镀锌铁丝固定在小横杆上。
三、钢管颜色(1)黄色油漆:脚手架立杆、大小横杆、纵横向扫地杆。
(2)红色油漆:连墙件。
(3)黄黑相间双色油漆:脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
(4)红白相间双色油漆:剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
(5)示意图颜色与文字叙述不一致的,以文字描述的颜色为准。

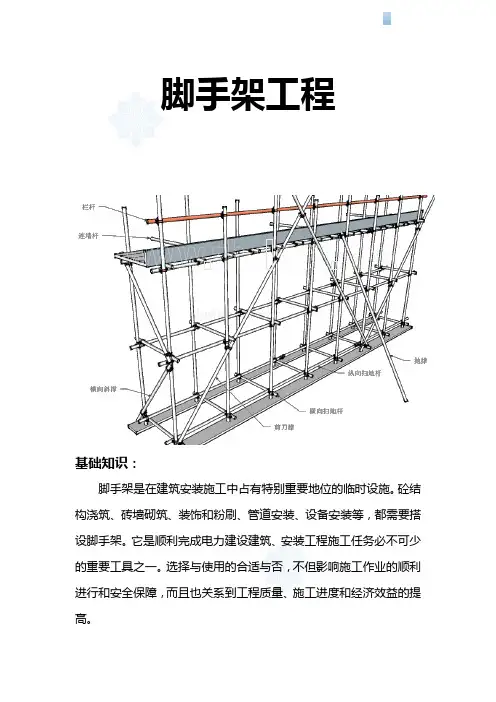

脚手架工程基础知识:脚手架是在建筑安装施工中占有特别重要地位的临时设施。
砼结构浇筑、砖墙砌筑、装饰和粉刷、管道安装、设备安装等,都需要搭设脚手架。
它是顺利完成电力建设建筑、安装工程施工任务必不可少的重要工具之一。
选择与使用的合适与否,不但影响施工作业的顺利进行和安全保障,而且也关系到工程质量、施工进度和经济效益的提高。
脚手架的种类很多,按用途分有砌筑脚手架、装修脚手架、安装脚手架和模板支撑架等;按搭设位置分有内脚手架和外脚手架;按材质分有木脚手架、竹脚手架和金属脚手架;按结构形式分有立杆式、框组式(门型架)、桥式、吊式、挂式、挑式以及其它工具式脚手架;按立杆搭设排数分单排脚手架、双排脚手架和满膛脚手架。
脚手架的组成结构:脚手架的组成由垫板、底座、立杆、大、小横杆、斜撑、抛撑、剪刀撑、连墙杆、扫地杆及其附件等,下面就其主要作用介绍如下:1、立杆(也称立柱、站杆、冲天杆、竖杆等):与地面垂直,是脚手架的主要受力杆件。
它的作用是将脚手板上的全部荷载通过底座、垫板传到地基上。
2、大横杆(也称顺水杆、纵向水平杆、牵杆等):与墙面平行。
其作用是与立杆连成整体,将脚手板上的全部荷载传到立杆上。
3、小横杆(也称横楞、横担、横向水平杆、六尺杠、排木):与墙面垂直,作用是直接承受脚手板上的荷载,并将这部分荷载传到大横杆上。
在双排脚手架中,它是连接内外两排架体,增强脚手架整体稳定性的重要杆件。
4、斜撑(也称斜戗、八字撑):与脚手架外排立杆紧贴连接,与其立杆斜交并与地面形成45°-60°角,上下连续设置,形如“之”字。
主要设置在脚手架拐角处,其作用是防止架子沿纵长方向倾斜并承受脚手架的水平作用力。
5、剪刀撑(也称十字撑、十字盖):在脚手架外侧设置的双支斜杆、互相交叉,都与地面形成45°-60°夹角。
作用是把脚手架连为一体并承受脚手架的水平作用力,增强脚手架的整体稳定性。
6、抛撑(也称支撑、压栏子):是设置在脚手架外排(周围)、从地面支撑脚手架的斜杆,一般与地面成60°夹角,作用是增加脚手架横向稳定,阻止脚手架向外倾斜或倾倒,在支撑脚手架初期和拆除脚手架剩最后几步时,其作用尤为重要。

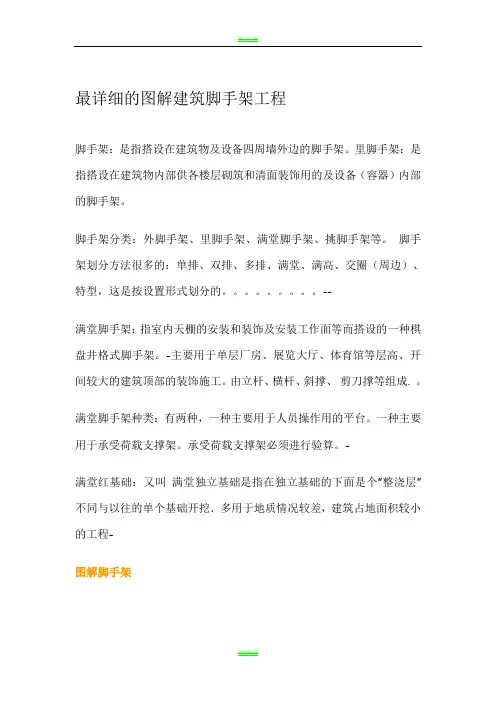

最详细的图解建筑脚手架工程脚手架:是指搭设在建筑物及设备四周墙外边的脚手架。
里脚手架:是指搭设在建筑物内部供各楼层砌筑和清面装饰用的及设备(容器)内部的脚手架。
脚手架分类:外脚手架、里脚手架、满堂脚手架、挑脚手架等。
脚手架划分方法很多的:单排、双排、多排、满堂、满高、交圈(周边)、特型,这是按设置形式划分的。
--满堂脚手架:指室内天棚的安装和装饰及安装工作面等而搭设的一种棋盘井格式脚手架。
-主要用于单层厂房、展览大厅、体育馆等层高、开间较大的建筑顶部的装饰施工。
由立杆、横杆、斜撑、剪刀撑等组成. 。
满堂脚手架种类:有两种,一种主要用于人员操作用的平台。
一种主要用于承受荷载支撑架。
承受荷载支撑架必须进行验算。
-满堂红基础:又叫满堂独立基础是指在独立基础的下面是个”整浇层”不同与以往的单个基础开挖.多用于地质情况较差,建筑占地面积较小的工程-图解脚手架满堂脚手架适用范围:满堂脚手架多用于超过3.6米层高的天棚粉刷和吊顶。
- 满膛脚手架一般是在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用,到喷燃器切圆找正时,只要保留火焰中心以下部分就可以了。
- 满膛脚手架并不局限于在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用,桥梁现浇等用得较多。
-满堂脚手架作用:满堂脚手架主要还是起承重、加固作用的,比如支撑大的梁板、钢结构,支撑加固大的板墙结构,吊装中用来承重等。
它不同于一般脚手架,比如砌筑、装修用脚手架,又叫“满堂红脚手架”。
-满堂脚手架,顾名思义,就是满房间搭设脚手架。
一般用承重用脚手架。
根据荷载、高度的不同,脚手架立杆的间距也不同,一般600~1200之间。
满堂脚手架所使用材料和搭设方法同一般脚手架。
-⒈立杆:纵横向立杆间距≯2m,步距≯1.8m地面应整平夯实,立杆埋入地上30~50cm,不能埋地时,立杆下应垫枕木并加设扫地杆。
-⒉横杆:纵横向水平拉杆步距≯1.8m,操作层大横杆间距≯40cm。
-⒊剪刀撑:四角应设抱角斜撑,四边设剪刀撑,中间每隔四排立杆沿纵向设一道剪刀撑,斜撑和剪刀撑均应由下而上连续设置。
脚手架搭设手忙脚乱?44页脚手架搭设标准图解详细过程,看完就会脚手架是在施工中大量应用的,而且也是建造师常考的考频考点!脚手架的作用:脚手架是为了保证各施工过程顺利进行而搭设的工作平台。
按搭设的位置分为外脚手架、里脚手架;按材料不同可分为木脚手架、竹脚手架、钢管脚手架;按构造形式分为立杆式脚手架、桥式脚手架、门式脚手架、悬吊式脚手架、挂式脚手架、挑式脚手架、爬式脚手架。
脚手架可以使建筑工人,在不同部位进行操作,脚手架能保证工人在高处作业的安全,脚手架施工方案是建筑施工从业人员的行为规范,是施工过程建筑职工安全和健康的保障。
脚手架施工的材料主要有脚手架和安全网。
外脚手架搭设标准:脚手架工程考虑到施工工期、质量和安全要求,故在选择方案时,应充分考虑以下几点:1、架体的结构设计,力求做到结构要安全可靠,造价经济合理。
2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。
3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。
4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收;5、综合以上几点,脚手架的搭设,必须符合检查标准要求,符合文明标化工地的有关标准。
落地外脚手架搭设顺序:外脚手架基础处理(下垫木枋或模板)→摆扫地杆→逐根树立立杆并与扫地杆扣紧→安装第一排小横杆并与立杆扣紧→安装第二步大横杆与各立杆扣紧→加设水平扶手钢管→安第二步小横杆→安装第三步大横杆→安装第三步小横杆→安装第四步大横杆和小横杆→安装连墙杆→接立杆→加设剪刀撑→搭设超过10m或使用前进行检查验收。
初次开始搭设时应设置抛撑进行加固。
以上就是外脚手架搭设标准详细图解的一部分展示(完整版私信就可获得,完全免费!)有需要的小伙伴按照下方方式就可领取!。
脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆,短横杆的一端搁置在墙体上的脚手架。
双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架(。
双排脚手架一般用于砌筑工程。
砌筑需要承重:丢放水泥、砖等。
单排脚手架一般用于内墙抹灰,刷涂料等不需要承重的工程。
单排脚手架需要把抱杆支靠在墙上。
单排脚手架的横向水平杆不应设置在下列部位:①设计上不许留脚手眼的地方;②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内;③宽度小于1m 的窗间墙;120mm 厚墙、料石清水墙和独立柱;④梁或梁垫下及其左右500mm 范围内;⑤砖砌体门窗洞口两侧200mm(石砌体为300mm)和转角处450mm(石砌体为600mm)范围内;⑥.独立或附墙砖柱,空斗砖墙、加气块墙等轻质墙体;⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。
3、脚手架必须配合施工进度搭设,一次搭设高度不应超过相邻连墙件以(分析:脚手架在无连墙件的情况下最高2步,或者说允许在连墙件之上两步。
上无连墙件搭设最多2步高的架体。
步数即是水平大横杆间距)4、纵向水平杆(可理解为大横杆)应设置在立杆内侧,其长度不应小于3 跨。
5、两根相邻纵向水平杆的接头不应设置在同步内,不同步两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不应大于纵距的1/3。
6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不应大于纵距的1/3。
7、纵向水平杆搭接长度不应小于1m,应等间距设置3 个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
8、主节点处必须设置一根横向水平杆(小横杆),用直角扣件扣接且严禁拆除。
9、主节点处的两个直角扣件的中心距不应大于150mm。
10、在双排脚手架中,离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度,且不应大于500mm。
最详细的图解建筑脚手架工程
脚手架:是指搭设在建筑物及设备四周墙外边的脚手架。
里脚手架:是指搭设在建筑物内部供各楼层砌筑和清面装饰用的及设备(容器)内部的脚手架。
脚手架分类:外脚手架、里脚手架、满堂脚手架、挑脚手架等。
脚手架划分方法很多的:单排、双排、多排、满堂、满高、交圈(周边)、特型,这是按设置形式划分的。
--
满堂脚手架:指室内天棚的安装和装饰及安装工作面等而搭设的一种棋盘井格式脚手架。
-主要用于单层厂房、展览大厅、体育馆等层高、开间较大的建筑顶部的装饰施工。
由立杆、横杆、斜撑、剪刀撑等组成。
满堂脚手架种类:有两种,一种主要用于人员操作用的平台。
一种主要用于承受荷载支撑架。
承受荷载支撑架必须进行验算。
满堂红基础:又叫满堂独立基础是指在独立基础的下面是个”整浇层”不同与以往的单个基础开挖.多用于地质情况较差,建筑占地面积较小的工程-
图解脚手架
满堂脚手架适用范围:满堂脚手架多用于超过3.6米层高的天棚粉刷和吊顶。
-满膛脚手架一般是在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用,到喷燃器切圆找正时,只要保留火焰中心以下部分就可以了。
-满膛脚手架并不局限于在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用,桥梁现浇等用得较多。
-
满堂脚手架作用:满堂脚手架主要还是起承重、加固作用的,比如支撑大的梁板、钢结构,支撑加固大的板墙结构,吊装中用来承重等。
它不同于一般脚手架,比如砌筑、装修用脚手架,又叫“满堂红脚手架”。
-
满堂脚手架,顾名思义,就是满房间搭设脚手架。
一般用承重用脚手架。
根据荷载、高度的不同,脚手架立杆的间距也不同,一般600~1200之间。
满堂脚手架所使用材料和搭设方法同一般脚手架。
⒈立杆:纵横向立杆间距≯2m,步距≯1.8m地面应整平夯实,立杆埋入地上30~50cm,不能埋地时,立杆下应垫枕木并加设扫地杆。
⒉横杆:纵横向水平拉杆步距≯1.8m,操作层大横杆间距≯40cm。
⒊剪刀撑:四角应设抱角斜撑,四边设剪刀撑,中间每隔四排立杆沿纵向设一道剪刀撑,斜撑和剪刀撑均应由下而上连续设置。
⒋架板铺设:架高在4m以内,架板间隙≯20cm,架高大于4m,架板必须满铺。
⒌辅助设施:上料通道四周应设1m高的防护栏杆,上下架应设斜道或扶梯,不准攀登脚手架杆上下。
⒍施工荷载:一般不超过100kg/m2 ,如需承受较大荷载应采取加
固措施,或经设计确定。
目前国家推广使用的悬挑脚手架是采用型钢悬挑,比如说工字钢之类”不知道哪里推广的?,据我所知,现在的安全规范是根据事故发生的统计结果进行安全防护设计的,对于悬挑脚手架的危险性个人认为只要构造合理看不出与钢管挑的和型钢挑的有多少区别,主要是在设计,对此规范并没有规定死,因为现在的脚手架创新形式很多,只要安全可靠就行了,其实,如果仅用型钢作挑梁,其承受的弯矩和对悬挑点结构的要求相当高,也是相对危险的,而钢管悬挑只是形式类似悬挑,实际受力往往是“撑”和“拉”。
受力相对分散了。
现在的脚手架计算软件符合实际的并不多,用它计算一般不够经济,他的好多取值都是从不利因素的角度去简化的,往往浪费,这个计算不复杂,个人认为还是手工算更切合实际一些。
-能照规范硬套,书上说的不全面,限制才用16#以上工字纲,太浪费了。
目前的悬挑有3种:
1、利用穿墙螺栓孔,使用三角形支架作底座搭设钢管脚手架,高度一般为3个楼层高9个人认为不安全因素较多,不提倡,但成本低)。
2、利用型钢搁置在楼层内作为底座(楼面搁置长度大于1.5米,楼层内预埋2道圆钢锚固型钢)搭设钢管脚手架,同时用刚缆斜拉,高度不超过24米或8层。
(个人认为也有浪费嫌疑,完全可以通过计算定下型钢和圆钢规格,不考虑斜拉。
不过安全系数高,可以考虑)
3、采用8#型钢通过穿墙螺栓孔固定,用12#刚缆斜拉搭设钢管脚手架,高度不超过24米或8层。
(已通过计算和实践完全可行,最好安监部门备案。
个人认为最实惠)。
其他用钢管线条悬挑,在多层建筑可以使用,但注意对固定位置要控制好,钢管的倾斜角度,拉结都必须控制,不安全因素也比较多,最好还是用使用。
室内满堂脚手架的搭设工程的监理-内容:
⑴、室内满堂脚手架应严格按施工组织设计要求搭设;-
⑵、满堂脚手架的纵、横距不应大于2m;-
⑶、满堂脚手架应设登高措施,保证操作人员上下安全;-
⑷、操作层应满铺竹笆,不得留有空洞。
必须留空洞者,应设围栏保护。
-
⑸、大型条形内脚手架,操作步层两侧,应设防护栏杆保护。
-
⑹、满堂脚手架步距,应控制在2m内,必须高于2m者,应有技术措施保护;-
⑺、满堂脚手架的稳固,应采用斜杆(剪刀撑)保护;-
⑻、满堂脚手架不得钢、竹混用。
