超声波收发电路大全

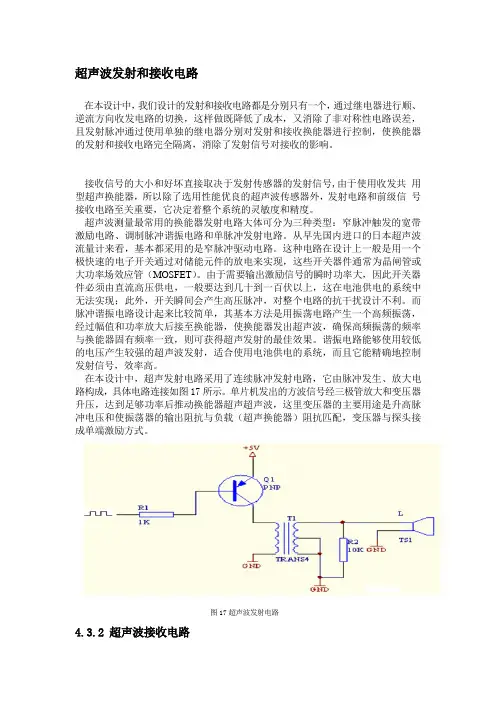

超声波发射和接收电路在本设计中，我们设计的发射和接收电路都是分别只有一个，通过继电器进行顺、逆流方向收发电路的切换，这样做既降低了成本，又消除了非对称性电路误差，且发射脉冲通过使用单独的继电器分别对发射和接收换能器进行控制，使换能器的发射和接收电路完全隔离，消除了发射信号对接收的影响。

4.2.1超声波发射电路接收信号的大小和好坏直接取决于发射传感器的发射信号,由于使用收发共用型超声换能器，所以除了选用性能优良的超声波传感器外，发射电路和前级信号接收电路至关重要，它决定着整个系统的灵敏度和精度。

超声波测量最常用的换能器发射电路大体可分为三种类型：窄脉冲触发的宽带激励电路、调制脉冲谐振电路和单脉冲发射电路。

从早先国内进口的日本超声波流量计来看，基本都采用的是窄脉冲驱动电路。

这种电路在设计上一般是用一个极快速的电子开关通过对储能元件的放电来实现，这些开关器件通常为晶闸管或大功率场效应管（MOSFET）。

由于需要输出激励信号的瞬时功率大，因此开关器件必须由直流高压供电，一般要达到几十到一百伏以上，这在电池供电的系统中无法实现；此外，开关瞬间会产生高压脉冲，对整个电路的抗干扰设计不利。

而脉冲谐振电路设计起来比较简单，其基本方法是用振荡电路产生一个高频振荡，经过幅值和功率放大后接至换能器，使换能器发出超声波，确保高频振荡的频率与换能器固有频率一致，则可获得超声发射的最佳效果。

谐振电路能够使用较低的电压产生较强的超声波发射，适合使用电池供电的系统，而且它能精确地控制发射信号，效率高。

在本设计中，超声发射电路采用了连续脉冲发射电路，它由脉冲发生、放大电路构成，具体电路连接如图17所示。

单片机发出的方波信号经三极管放大和变压器升压，达到足够功率后推动换能器超声超声波，这里变压器的主要用途是升高脉冲电压和使振荡器的输出阻抗与负载（超声换能器）阻抗匹配，变压器与探头接成单端激励方式。

图17超声波发射电路4.3.2 超声波接收电路发射换能器发出超声波信号后，信号经过流体传播到接收换能器，中间有杂 质和气泡等影响，强度不断减小，并且强度也不稳定。

超声波发射和接收电路在本设计中，我们设计的发射和接收电路都是分别只有一个，通过继电器进行顺、逆流方向收发电路的切换，这样做既降低了成本，又消除了非对称性电路误差，且发射脉冲通过使用单独的继电器分别对发射和接收换能器进行控制，使换能器的发射和接收电路完全隔离，消除了发射信号对接收的影响。

接收信号的大小和好坏直接取决于发射传感器的发射信号,由于使用收发共用型超声换能器，所以除了选用性能优良的超声波传感器外，发射电路和前级信号接收电路至关重要，它决定着整个系统的灵敏度和精度。

超声波测量最常用的换能器发射电路大体可分为三种类型：窄脉冲触发的宽带激励电路、调制脉冲谐振电路和单脉冲发射电路。

从早先国内进口的日本超声波流量计来看，基本都采用的是窄脉冲驱动电路。

这种电路在设计上一般是用一个极快速的电子开关通过对储能元件的放电来实现，这些开关器件通常为晶闸管或大功率场效应管（MOSFET）。

由于需要输出激励信号的瞬时功率大，因此开关器件必须由直流高压供电，一般要达到几十到一百伏以上，这在电池供电的系统中无法实现；此外，开关瞬间会产生高压脉冲，对整个电路的抗干扰设计不利。

而脉冲谐振电路设计起来比较简单，其基本方法是用振荡电路产生一个高频振荡，经过幅值和功率放大后接至换能器，使换能器发出超声波，确保高频振荡的频率与换能器固有频率一致，则可获得超声发射的最佳效果。

谐振电路能够使用较低的电压产生较强的超声波发射，适合使用电池供电的系统，而且它能精确地控制发射信号，效率高。

在本设计中，超声发射电路采用了连续脉冲发射电路，它由脉冲发生、放大电路构成，具体电路连接如图17所示。

单片机发出的方波信号经三极管放大和变压器升压，达到足够功率后推动换能器超声超声波，这里变压器的主要用途是升高脉冲电压和使振荡器的输出阻抗与负载（超声换能器）阻抗匹配，变压器与探头接成单端激励方式。

图17超声波发射电路4.3.2 超声波接收电路发射换能器发出超声波信号后，信号经过流体传播到接收换能器，中间有杂 质和气泡等影响，强度不断减小，并且强度也不稳定。

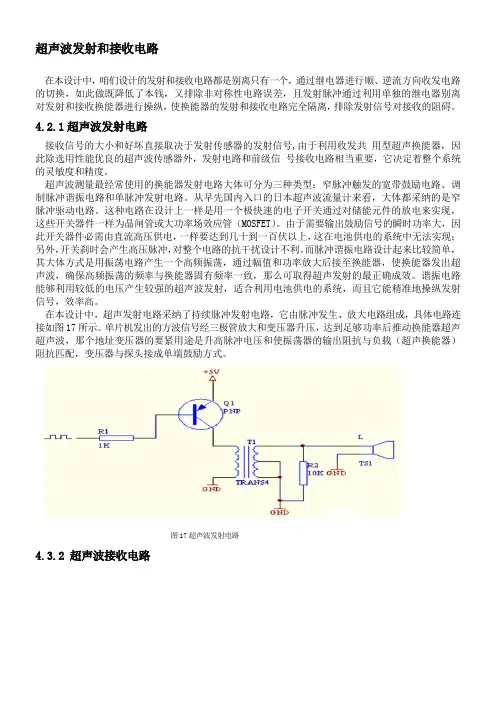

超声波发射和接收电路在本设计中，咱们设计的发射和接收电路都是别离只有一个，通过继电器进行顺、逆流方向收发电路的切换，如此做既降低了本钱，又排除非对称性电路误差，且发射脉冲通过利用单独的继电器别离对发射和接收换能器进行操纵，使换能器的发射和接收电路完全隔离，排除发射信号对接收的阻碍。

4.2.1超声波发射电路接收信号的大小和好坏直接取决于发射传感器的发射信号,由于利用收发共用型超声换能器，因此除选用性能优良的超声波传感器外，发射电路和前级信号接收电路相当重要，它决定着整个系统的灵敏度和精度。

超声波测量最经常使用的换能器发射电路大体可分为三种类型：窄脉冲触发的宽带鼓励电路、调制脉冲谐振电路和单脉冲发射电路。

从早先国内入口的日本超声波流量计来看，大体都采纳的是窄脉冲驱动电路。

这种电路在设计上一样是用一个极快速的电子开关通过对储能元件的放电来实现，这些开关器件一样为晶闸管或大功率场效应管（MOSFET）。

由于需要输出鼓励信号的瞬时功率大，因此开关器件必需由直流高压供电，一样要达到几十到一百伏以上，这在电池供电的系统中无法实现；另外，开关刹时会产生高压脉冲，对整个电路的抗干扰设计不利。

而脉冲谐振电路设计起来比较简单，其大体方式是用振荡电路产生一个高频振荡，通过幅值和功率放大后接至换能器，使换能器发出超声波，确保高频振荡的频率与换能器固有频率一致，那么可取得超声发射的最正确成效。

谐振电路能够利用较低的电压产生较强的超声波发射，适合利用电池供电的系统，而且它能精准地操纵发射信号，效率高。

在本设计中，超声发射电路采纳了持续脉冲发射电路，它由脉冲发生、放大电路组成，具体电路连接如图17所示。

单片机发出的方波信号经三极管放大和变压器升压，达到足够功率后推动换能器超声超声波，那个地址变压器的要紧用途是升高脉冲电压和使振荡器的输出阻抗与负载（超声换能器）阻抗匹配，变压器与探头接成单端鼓励方式。

图17超声波发射电路4.3.2 超声波接收电路发射换能器发出超声波信号后，信号通过流体传播到接收换能器，中间有杂 质和气泡等阻碍，强度不断减小，而且强度也不稳固。

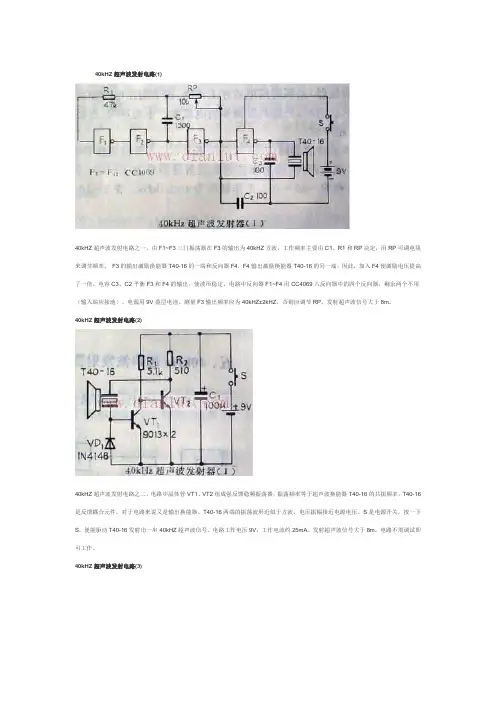

40kHZ超声波收发电路40kHZ超声波发射电路(1)40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。

F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。

电容C3、C2平衡F3和F4的输出，使波形稳定。

电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。

电源用9V叠层电池。

测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。

发射超声波信号大于8m。

40kHZ超声波发射电路(2)40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。

T40-16是反馈耦合元件，对于电路来说又是输出换能器。

T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。

S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。

电路工作电压9V，工作电流约25mA。

发射超声波信号大于8m。

电路不需调试即可工作。

40kHZ超声波发射电路(3)40kHZ超声波发射电路之三，由VT1、VT2组成正反馈回授振荡器。

电路的振荡频率决定于反馈元件的T40-16，其谐振频率为40kHZ±2kHZ。

频率稳定性好，不需作任何调整，并由T40-16作为换能器发出40kHZ的超声波信号。

电感L1与电容C2调谐在40kHZ起作谐振作用。

本电路适应电压较宽（3~12V），且频率不变。

电感采用固定式，电感量5.1mH。

整机工作电流约25mA。

发射超声波信号大于8m。

40kHZ超声波发射电路(4)40kHZ超声波发射电路之四，它主要由四与非门电路CC4011完成振荡及驱动功能，通过超声换能器T40-16辐射出超声波去控制接收机。

其中门YF1与门YF2组成可控振荡器，当S按下时，振荡器起振，调整RP改变振荡频率，应为40kHZ。

超声波发射和接收电路在本设计中，我们设计的发射和接收电路都是分别只有一个，通过继电器进行顺、逆流方向收发电路的切换，这样做既降低了成本，又消除了非对称性电路误差，且发射脉冲通过使用单独的继电器分别对发射和接收换能器进行控制，使换能器的发射和接收电路完全隔离，消除了发射信号对接收的影响。

4.2.1超声波发射电路接收信号的大小和好坏直接取决于发射传感器的发射信号,由于使用收发共用型超声换能器，所以除了选用性能优良的超声波传感器外，发射电路和前级信号接收电路至关重要，它决定着整个系统的灵敏度和精度。

超声波测量最常用的换能器发射电路大体可分为三种类型：窄脉冲触发的宽带激励电路、调制脉冲谐振电路和单脉冲发射电路。

从早先国内进口的日本超声波流量计来看，基本都采用的是窄脉冲驱动电路。

这种电路在设计上一般是用一个极快速的电子开关通过对储能元件的放电来实现，这些开关器件通常为晶闸管或大功率场效应管（MOSFET）。

由于需要输出激励信号的瞬时功率大，因此开关器件必须由直流高压供电，一般要达到几十到一百伏以上，这在电池供电的系统中无法实现；此外，开关瞬间会产生高压脉冲，对整个电路的抗干扰设计不利。

而脉冲谐振电路设计起来比较简单，其基本方法是用振荡电路产生一个高频振荡，经过幅值和功率放大后接至换能器，使换能器发出超声波，确保高频振荡的频率与换能器固有频率一致，则可获得超声发射的最佳效果。

谐振电路能够使用较低的电压产生较强的超声波发射，适合使用电池供电的系统，而且它能精确地控制发射信号，效率高。

在本设计中，超声发射电路采用了连续脉冲发射电路，它由脉冲发生、放大电路构成，具体电路连接如图17所示。

单片机发出的方波信号经三极管放大和变压器升压，达到足够功率后推动换能器超声超声波，这里变压器的主要用途是升高脉冲电压和使振荡器的输出阻抗与负载（超声换能器）阻抗匹配，变压器与探头接成单端激励方式。

图17超声波发射电路4.3.2 超声波接收电路发射换能器发出超声波信号后，信号经过流体传播到接收换能器，中间有杂 质和气泡等影响，强度不断减小，并且强度也不稳定。

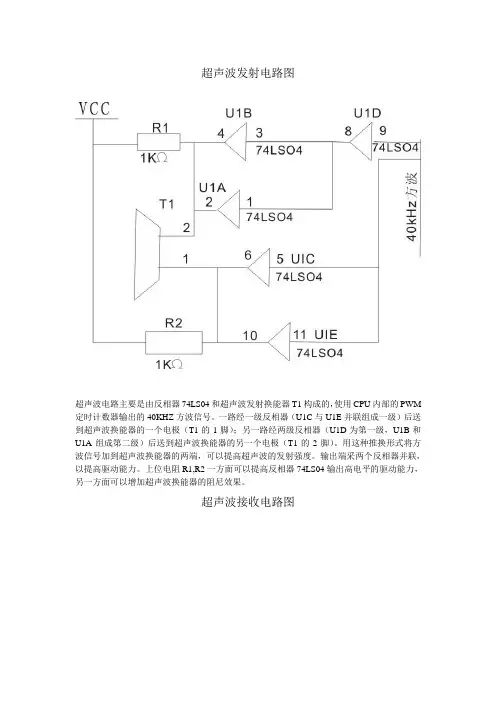

超声波发射电路图
超声波电路主要是由反相器74LS04和超声波发射换能器T1构成的，使用CPU内部的PWM 定时计数器输出的40KHZ方波信号。

一路经一级反相器（U1C与U1E并联组成一级）后送到超声波换能器的一个电极（T1的1脚）；另一路经两级反相器（U1D为第一级，U1B和U1A组成第二级）后送到超声波换能器的另一个电极（T1的2脚）。

用这种推换形式将方波信号加到超声波换能器的两端，可以提高超声波的发射强度。

输出端采两个反相器并联，以提高驱动能力。

上位电阻R1,R2一方面可以提高反相器74LS04输出高电平的驱动能力，另一方面可以增加超声波换能器的阻尼效果。

超声波接收电路图
超声波接收电路原理图如图所示，CX20106A是一款红外检测波接收的专业芯片，常用于电视机红外遥控接收器。

其优点是简单易用，电路连接简单，且减小了生产调试的麻烦。

当CX20106A接收到40KHZ的信号时，会在第7脚产生一个低电平下降脉冲，这个信号可以接收到ARM的外部中断引脚作为中断信号输出。

超声波接收电路图
超声波接收电路图如下图所示：
超声波在空气中传播时，能量会随着距离的增加而不断衰减。

通过实验测得，当探测距离为1m 左右时，信号能量已经衰减到30mv 左右，我们需要把这个接收到的微弱的超声波正弦信号进行放大、滤波等处理，输入到PIC 的外部中断口，作为接收到回波的标志。

通常的设计思路是首先采用LM 系列的放大器进行放大，然后经过滤波、频率锁定等电路输入到INT0 产生中断。

该方法的优点在于可以锁定所需要的频率，防止外界其他频率的超声波的干扰，但缺点在于集成度不高，设计和焊接比较繁琐。

为此本文采用索尼公司的CX20106A 红外遥控接收集成芯片，该芯片可用于超声波处理电路，它集成了放大、限幅、带通滤波、峰值检测、整形和比较等功能，具有很高的灵敏度和抗干扰性［5］.CX20106A 芯片的7 引脚与PIC单片机的INT0 相连接，未接收到超声波时，7 引脚输出4.1v 左右的高电平，不产生中断；当接收到与中心频率40KHz 相符或相近的超声波时，便产生低跳变。

当检测到有底跳变时，把第一个下降沿信号输入到INT0 作为外部中断信号，然后关闭定时器T1 并读取T1 的计数值，进行下一步的时间和距离计算。

图系统发射电路图。

超声波电路设计指导1．超声波发射电路τ图1 发射电路T IRFP840 耐压500V以上，额定功率10W以上的场效应管U1 IR4426注1电源电压用12V。

U1极忌长时间导通。

在U1与T之间可以插入限流电阻保护U1，电阻不宜大，否则输出脉冲边沿会变得过缓；在正常工作状态，U1只在极短时内导通，即使无限流电阻也不致损坏。

R1 50K~1MΩ电阻取值与两次发射的最小间隔时间有关，间隔越长则回路充放电时间可越长，R1可以越大。

建议取1MΩ，以便减小250V电源的输出电流。

C1 1000pF/1000V 高压瓷片电容RL 510Ω注1：若使用IR4427，应当注意其输入输出波形不反相，所以在本电路中输入使用正脉冲信号。

简要工作原理如下。

当T截止时，250V电压源通过R1和RL向C1充电。

一般认为，持续充电时间大于5倍的回路充放电常数，则C1两端电压能基本达到250V，为驱动超声波发射做好准备。

当T瞬时导通，T、C1和RL构成放电回路。

超声波传感器的阻抗约为50Ω，故C1中的电荷被快速释放，在超声波传感器上形成一个负向冲击脉冲，脉冲宽度约为0.5~1.5us。

图2 超声波传感器上信号波形示意2．超声波接收电路限幅限幅放大检波后级放大比较或1N60图3 接收电路图3中：（1）R1、R2取值一般为100~300Ω，与后级放大器输入阻抗大小有关。

（2）Ci不宜太大，否则超声波发射后电路会有一段时间无法正常接收回波信号，故一般可小于0.1uF；也不宜太小，否则信号损耗会比较大。

（3）通路上放大器的总增益应大于50dB，大于60dB则更佳。

（4）检波电路时间常数的选取要得当，太大则造成包络展宽，太小则单个回波脉冲会被检测成多个脉冲。

可根据超声波工作频率确定，并通过观测检波输出波形加以矫正。

（5）后级放大电路中运放无需再使用AD818，推荐使用NE5532。

3．脉冲间隔测量电路请参考并分析ultrasonic.ddb中图纸。

40kHZ超声波收发电路原理图大全40kHZ超声波发射电路(1)40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。

F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。

电容C3、C2平衡F3和F4的输出，使波形稳定。

电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。

电源用9V叠层电池。

测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。

发射超声波信号大于8m。

40kHZ超声波发射电路(2)40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。

T40-16是反馈耦合元件，对于电路来说又是输出换能器。

T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。

S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。

电路工作电压9V，工作电流约25mA。

发射超声波信号大于8m。

电路不需调试即可工作。

40kHZ超声波发射电路(3)40kHZ超声波发射电路之三，由VT1、VT2组成正反馈回授振荡器。

电路的振荡频率决定于反馈元件的T40-16，其谐振频率为40kHZ±2kHZ。

频率稳定性好，不需作任何调整，并由T40-16作为换能器发出40kHZ的超声波信号。

电感L1与电容C2调谐在40kHZ起作谐振作用。

本电路适应电压较宽（3~12V），且频率不变。

电感采用固定式，电感量5.1mH。

整机工作电流约25mA。

发射超声波信号大于8m。

40kHZ超声波发射电路(4)40kHZ超声波发射电路之四，它主要由四与非门电路CC4011完成振荡及驱动功能，通过超声换能器T40-16辐射出超声波去控制接收机。

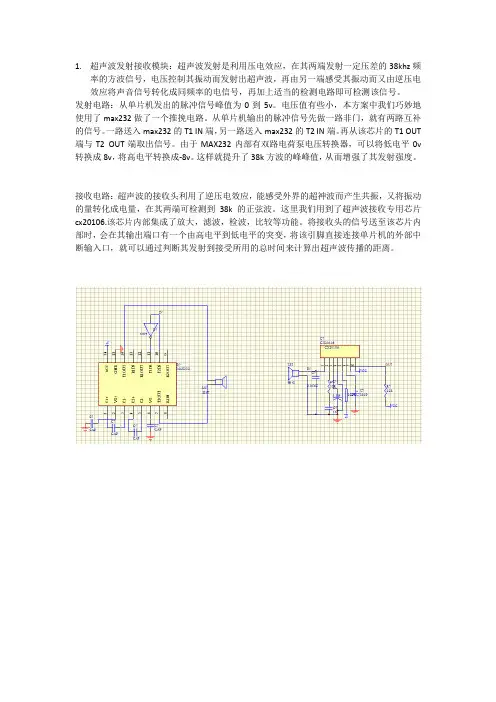

1.超声波发射接收模块：超声波发射是利用压电效应，在其两端发射一定压差的38khz频
率的方波信号，电压控制其振动而发射出超声波，再由另一端感受其振动而又由逆压电效应将声音信号转化成同频率的电信号，再加上适当的检测电路即可检测该信号。

发射电路：从单片机发出的脉冲信号峰值为0到5v。

电压值有些小，本方案中我们巧妙地使用了max232做了一个推挽电路。

从单片机输出的脉冲信号先做一路非门，就有两路互补的信号。

一路送入max232的T1 IN端，另一路送入max232的T2 IN端。

再从该芯片的T1 OUT 端与T2 OUT端取出信号。

由于MAX232内部有双路电荷泵电压转换器，可以将低电平0v 转换成8v，将高电平转换成-8v。

这样就提升了38k方波的峰峰值，从而增强了其发射强度。

接收电路：超声波的接收头利用了逆压电效应，能感受外界的超神波而产生共振，又将振动的量转化成电量，在其两端可检测到38k的正弦波。

这里我们用到了超声波接收专用芯片cx20106.该芯片内部集成了放大，滤波，检波，比较等功能。

将接收头的信号送至该芯片内部时，会在其输出端口有一个由高电平到低电平的突变，将该引脚直接连接单片机的外部中断输入口，就可以通过判断其发射到接受所用的总时间来计算出超声波传播的距离。

40kHZ超声波发射电路(1)40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。

F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。

电容C3、C2平衡F3和F4的输出，使波形稳定。

电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。

电源用9V叠层电池。

测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。

发射超声波信号大于8m。

40kHZ超声波发射电路(2)40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。

T40-16是反馈耦合元件，对于电路来说又是输出换能器。

T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。

S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。

电路工作电压9V，工作电流约25mA。

发射超声波信号大于8m。

电路不需调试即可工作。

40kHZ超声波发射电路(3)40kHZ超声波发射电路之三，由VT1、VT2组成正反馈回授振荡器。

电路的振荡频率决定于反馈元件的T40-16，其谐振频率为40kHZ±2kHZ。

频率稳定性好，不需作任何调整，并由T40-16作为换能器发出40kHZ的超声波信号。

电感L1与电容C2调谐在40kHZ 起作谐振作用。

本电路适应电压较宽（3~12V），且频率不变。

电感采用固定式，电感量5.1mH。

整机工作电流约25mA。

发射超声波信号大于8m。

40kHZ超声波发射电路(4)40kHZ超声波发射电路之四，它主要由四与非门电路CC4011完成振荡及驱动功能，通过超声换能器T40-16辐射出超声波去控制接收机。

其中门YF1与门YF2组成可控振荡器，当S按下时，振荡器起振，调整RP改变振荡频率，应为40kHZ。

40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。

F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。

电容C3、C2平衡F3和F4的输出，使波形稳定。

电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。

电源用9V叠层电池。

测量F3输出频率应为
40kHZ±2kHZ，否则应调节RP。

发射超声波信号大于8m。

40kHZ超声波发射电路(2)
40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。

T40-16是反馈耦合元件，对于电路来说又是输出换能器。

T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。

S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。

电路工作电压9V，工作电流约25mA。

发射超声波信号大于8m。

电路不需调试即可工作。

忠兴电子元件店编辑
/shop/view_shop-b67ee37d0a464a503ca6e62679b00af2.htm
硬件部分
一、发送和接收模块
发射模块电路:
接收模块电路：
温度补偿电路：
发射与接收模块图片：
VCC模块正极接5V电源正极
GND模块地线接5V电源负极
RX超声波接收脚，在没有接收到超声波时，平时为高电平，接收到超声波后变为低电平，本脚一般接具有中断功能的引脚，如果用配套程序是接P3.2
TX超声波发射脚，发送40KHZ频率的方波，本脚由单片机控制，由单片机发送40KHZ的方波来发送超声波，如果用配套的程序本脚是接P3.1
2控制模块的实物图片：
（1）电源模块电路和ISP程序下载接口电路：
（2）单片机I/0引出及晶振电路：（3）LCD1602接口电路：
（4）指示、电源滤波、单片机复位电路：（5）预留共阳数码管驱动电路：
(6）5V電源供取電預留接口電路和超聲波發射接收接口
软件部分
软件部分主要介绍软件的流程图：。
