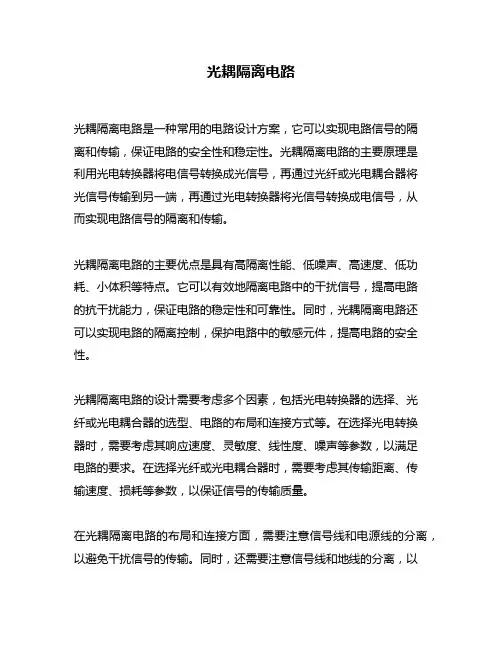

光耦隔离电路
光耦隔离电路是一种常用的电路设计方案，它可以实现电路信号的隔
离和传输，保证电路的安全性和稳定性。

光耦隔离电路的主要原理是
利用光电转换器将电信号转换成光信号，再通过光纤或光电耦合器将
光信号传输到另一端，再通过光电转换器将光信号转换成电信号，从
而实现电路信号的隔离和传输。

光耦隔离电路的主要优点是具有高隔离性能、低噪声、高速度、低功耗、小体积等特点。

它可以有效地隔离电路中的干扰信号，提高电路
的抗干扰能力，保证电路的稳定性和可靠性。

同时，光耦隔离电路还
可以实现电路的隔离控制，保护电路中的敏感元件，提高电路的安全性。

光耦隔离电路的设计需要考虑多个因素，包括光电转换器的选择、光
纤或光电耦合器的选型、电路的布局和连接方式等。

在选择光电转换
器时，需要考虑其响应速度、灵敏度、线性度、噪声等参数，以满足
电路的要求。

在选择光纤或光电耦合器时，需要考虑其传输距离、传
输速度、损耗等参数，以保证信号的传输质量。

在光耦隔离电路的布局和连接方面，需要注意信号线和电源线的分离，以避免干扰信号的传输。

同时，还需要注意信号线和地线的分离，以
减少信号的噪声干扰。

在连接光电转换器和光纤或光电耦合器时，需要注意光纤或光电耦合器的极性，以保证信号的正确传输。

总之，光耦隔离电路是一种重要的电路设计方案，它可以实现电路信号的隔离和传输，保证电路的安全性和稳定性。

在设计光耦隔离电路时，需要考虑多个因素，包括光电转换器的选择、光纤或光电耦合器的选型、电路的布局和连接方式等，以保证电路的性能和可靠性。

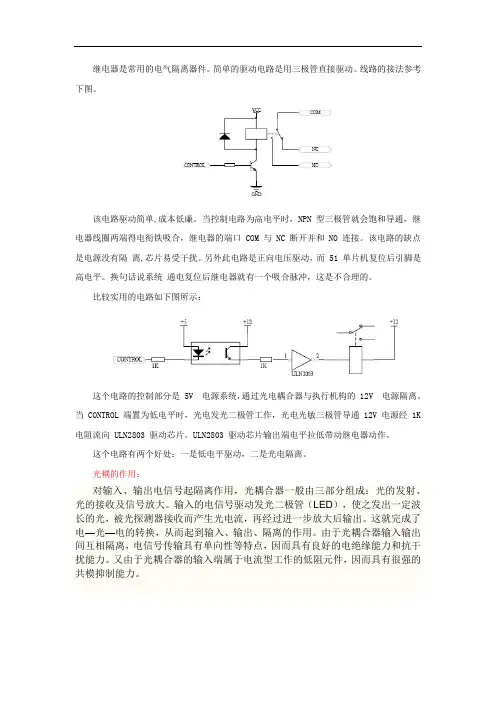

继电器是常用的电气隔离器件。

简单的驱动电路是用三极管直接驱动。

线路的接法参考下图。

该电路驱动简单,成本低廉。

当控制电路为高电平时，NPN 型三极管就会饱和导通，继电器线圈两端得电衔铁吸合，继电器的端口 COM 与 NC 断开并和 NO 连接。

该电路的缺点是电源没有隔离,芯片易受干扰。

另外此电路是正向电压驱动，而 51 单片机复位后引脚是高电平。

换句话说系统通电复位后继电器就有一个吸合脉冲，这是不合理的。

比较实用的电路如下图所示：
这个电路的控制部分是 5V 电源系统，通过光电耦合器与执行机构的 12V 电源隔离。

当 CONTROL 端置为低电平时，光电发光二极管工作，光电光敏三极管导通 12V 电源经 1K 电阻流向 ULN2803 驱动芯片。

ULN2803 驱动芯片输出端电平拉低带动继电器动作。

这个电路有两个好处：一是低电平驱动，二是光电隔离。

光耦的作用：
对输入、输出电信号起隔离作用，光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

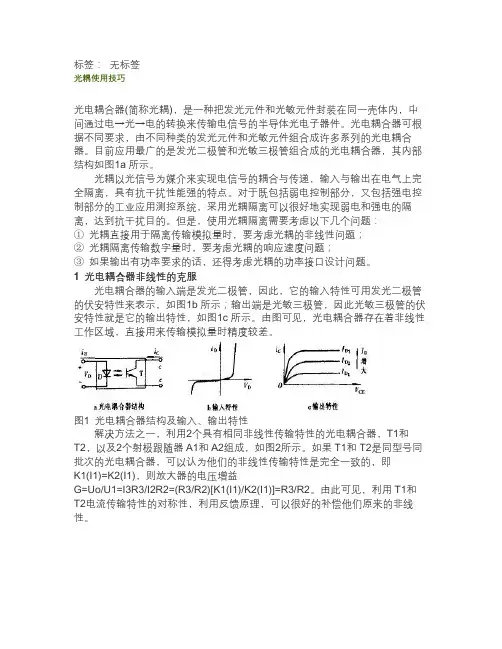

标签：无标签光耦使用技巧光电耦合器(简称光耦)，是一种把发光元件和光敏元件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。

光电耦合器可根据不同要求，由不同种类的发光元件和光敏元件组合成许多系列的光电耦合器。

目前应用最广的是发光二极管和光敏三极管组合成的光电耦合器，其内部结构如图1a所示。

光耦以光信号为媒介来实现电信号的耦合与传递，输入与输出在电气上完全隔离，具有抗干扰性能强的特点。

对于既包括弱电控制部分，又包括强电控制部分的工业应用测控系统，采用光耦隔离可以很好地实现弱电和强电的隔离，达到抗干扰目的。

但是，使用光耦隔离需要考虑以下几个问题：①光耦直接用于隔离传输模拟量时，要考虑光耦的非线性问题；②光耦隔离传输数字量时，要考虑光耦的响应速度问题；③如果输出有功率要求的话，还得考虑光耦的功率接口设计问题。

1 光电耦合器非线性的克服光电耦合器的输入端是发光二极管，因此，它的输入特性可用发光二极管的伏安特性来表示，如图1b所示；输出端是光敏三极管，因此光敏三极管的伏安特性就是它的输出特性，如图1c所示。

由图可见，光电耦合器存在着非线性工作区域，直接用来传输模拟量时精度较差。

图1 光电耦合器结构及输入、输出特性解决方法之一，利用2个具有相同非线性传输特性的光电耦合器，T1和T2，以及2个射极跟随器A1和A2组成，如图2所示。

如果T1和T2是同型号同批次的光电耦合器，可以认为他们的非线性传输特性是完全一致的，即K1(I1)=K2(I1)，则放大器的电压增益G=Uo/U1=I3R3/I2R2=(R3/R2)[K1(I1)/K2(I1)]=R3/R2。

由此可见，利用T1和T2电流传输特性的对称性，利用反馈原理，可以很好的补偿他们原来的非线性。

图2 光电耦合线性电路另一种模拟量传输的解决方法，就是采用VFC(电压频率转换)方式，如图3所示。

现场变送器输出模拟量信号(假设电压信号)，电压频率转换器将变送器送来的电压信号转换成脉冲序列，通过光耦隔离后送出。

光耦隔离原理

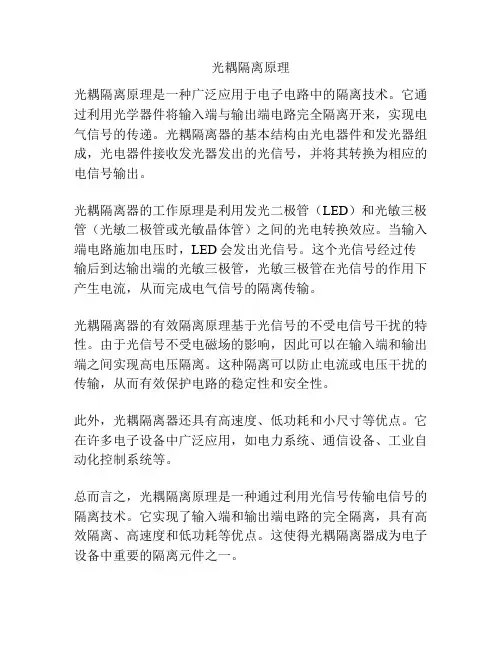

光耦隔离原理是一种广泛应用于电子电路中的隔离技术。

它通过利用光学器件将输入端与输出端电路完全隔离开来，实现电气信号的传递。

光耦隔离器的基本结构由光电器件和发光器组成，光电器件接收发光器发出的光信号，并将其转换为相应的电信号输出。

光耦隔离器的工作原理是利用发光二极管（LED）和光敏三极管（光敏二极管或光敏晶体管）之间的光电转换效应。

当输入端电路施加电压时，LED会发出光信号。

这个光信号经过传输后到达输出端的光敏三极管，光敏三极管在光信号的作用下产生电流，从而完成电气信号的隔离传输。

光耦隔离器的有效隔离原理基于光信号的不受电信号干扰的特性。

由于光信号不受电磁场的影响，因此可以在输入端和输出端之间实现高电压隔离。

这种隔离可以防止电流或电压干扰的传输，从而有效保护电路的稳定性和安全性。

此外，光耦隔离器还具有高速度、低功耗和小尺寸等优点。

它在许多电子设备中广泛应用，如电力系统、通信设备、工业自动化控制系统等。

总而言之，光耦隔离原理是一种通过利用光信号传输电信号的隔离技术。

它实现了输入端和输出端电路的完全隔离，具有高效隔离、高速度和低功耗等优点。

这使得光耦隔离器成为电子设备中重要的隔离元件之一。

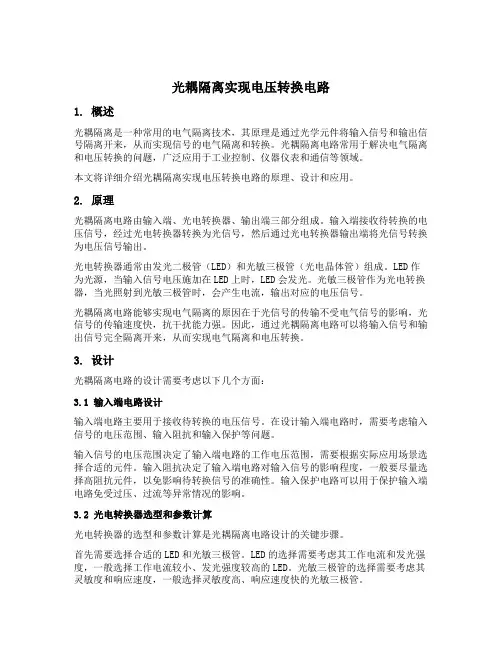

光耦隔离实现电压转换电路1. 概述光耦隔离是一种常用的电气隔离技术，其原理是通过光学元件将输入信号和输出信号隔离开来，从而实现信号的电气隔离和转换。

光耦隔离电路常用于解决电气隔离和电压转换的问题，广泛应用于工业控制、仪器仪表和通信等领域。

本文将详细介绍光耦隔离实现电压转换电路的原理、设计和应用。

2. 原理光耦隔离电路由输入端、光电转换器、输出端三部分组成。

输入端接收待转换的电压信号，经过光电转换器转换为光信号，然后通过光电转换器输出端将光信号转换为电压信号输出。

光电转换器通常由发光二极管（LED）和光敏三极管（光电晶体管）组成。

LED作为光源，当输入信号电压施加在LED上时，LED会发光。

光敏三极管作为光电转换器，当光照射到光敏三极管时，会产生电流，输出对应的电压信号。

光耦隔离电路能够实现电气隔离的原因在于光信号的传输不受电气信号的影响，光信号的传输速度快，抗干扰能力强。

因此，通过光耦隔离电路可以将输入信号和输出信号完全隔离开来，从而实现电气隔离和电压转换。

3. 设计光耦隔离电路的设计需要考虑以下几个方面：3.1 输入端电路设计输入端电路主要用于接收待转换的电压信号。

在设计输入端电路时，需要考虑输入信号的电压范围、输入阻抗和输入保护等问题。

输入信号的电压范围决定了输入端电路的工作电压范围，需要根据实际应用场景选择合适的元件。

输入阻抗决定了输入端电路对输入信号的影响程度，一般要尽量选择高阻抗元件，以免影响待转换信号的准确性。

输入保护电路可以用于保护输入端电路免受过压、过流等异常情况的影响。

3.2 光电转换器选型和参数计算光电转换器的选型和参数计算是光耦隔离电路设计的关键步骤。

首先需要选择合适的LED和光敏三极管。

LED的选择需要考虑其工作电流和发光强度，一般选择工作电流较小、发光强度较高的LED。

光敏三极管的选择需要考虑其灵敏度和响应速度，一般选择灵敏度高、响应速度快的光敏三极管。

参数计算方面，需要根据输入信号的电压范围和光敏三极管的灵敏度来确定LED的工作电流。

0-5V/0-10V转0-20mA/4-20mA光耦隔离技术智能高隔离变送器仪表采用智能化设计，具备了传统产品所不具备的多种功能。

只需单电源供电就可将模拟信号进行隔离变送，并按设定范围线性对应地以十进制数字量显示出来。

传统嵌入的模拟显示表采用电位器调节，调节参数单一，不灵活，受温度影响较大。

相比于传统的模拟显示表，这种智能数字显示表采用两个按键组合操作，由中央处理器CPU进行控制，可实现零点、满量程、小数点、报警、延时等多种参数的设定，具有较强的灵活性和实用性。

数显表采用LED显示板，并具有反向、过流保护功能。

产品广泛用于高铁、地铁750V/1500V轨道电压隔离监测，电力仪器仪表与传感器信号收发及监控，高压变频器信号远程抗干扰无失真传输，电网变压器设备运行信号检测、隔离及长线传输，电力监控、医疗设备隔离安全栅。

智能化隔离变送器，是一种将模拟电压或电流信号隔离放大、转换成精度、线性度相匹配的显示控制变送器。

该产品在原有隔离放大器IC基础上增加了显示控制功能，可将模拟电压或电流信号隔离放大、变送控制并实时显示出来。

产品集隔离、显示、报警控制、变送于一体，内部包含有一组高效率多隔离的DC/DC 电源变换电路、信号调制解调电路、信号耦合隔离变换电路、显示和报警控制电路等。

特别适用于：0-75mV/0-5V/0-10V/0-1mA/0-20mA/4-20mA等模拟量的免调节隔离放大变送、显示和控制。

产品采用磁电偶合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。

内部集成工艺结构及新技术隔离措施使该器件能达到：辅助电源、信号输入与输出3000VDC三隔离。

并且能满足工业级宽温度、潮湿、震动环境要求。

智能化设计的新型隔离变送器系列产品内置反接、过载、抗浪涌等多种保护电路，无需外接其它元件，免零点增益调节，采用标准DIN35导轨安装方式，方便用户现场使用。

>>精度等级：0.1级、0.2级、0.5级。

单片机光耦隔离

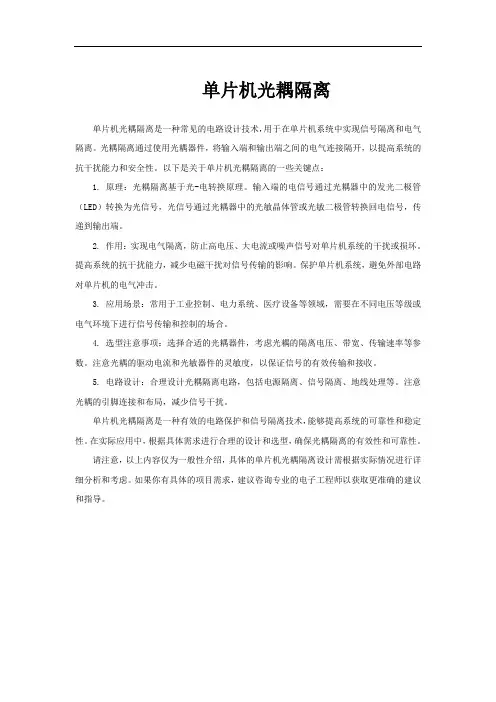

单片机光耦隔离是一种常见的电路设计技术，用于在单片机系统中实现信号隔离和电气隔离。

光耦隔离通过使用光耦器件，将输入端和输出端之间的电气连接隔开，以提高系统的抗干扰能力和安全性。

以下是关于单片机光耦隔离的一些关键点：
1. 原理：光耦隔离基于光-电转换原理。

输入端的电信号通过光耦器中的发光二极管（LED）转换为光信号，光信号通过光耦器中的光敏晶体管或光敏二极管转换回电信号，传递到输出端。

2. 作用：实现电气隔离，防止高电压、大电流或噪声信号对单片机系统的干扰或损坏。

提高系统的抗干扰能力，减少电磁干扰对信号传输的影响。

保护单片机系统，避免外部电路对单片机的电气冲击。

3. 应用场景：常用于工业控制、电力系统、医疗设备等领域，需要在不同电压等级或电气环境下进行信号传输和控制的场合。

4. 选型注意事项：选择合适的光耦器件，考虑光耦的隔离电压、带宽、传输速率等参数。

注意光耦的驱动电流和光敏器件的灵敏度，以保证信号的有效传输和接收。

5. 电路设计：合理设计光耦隔离电路，包括电源隔离、信号隔离、地线处理等。

注意光耦的引脚连接和布局，减少信号干扰。

单片机光耦隔离是一种有效的电路保护和信号隔离技术，能够提高系统的可靠性和稳定性。

在实际应用中，根据具体需求进行合理的设计和选型，确保光耦隔离的有效性和可靠性。

请注意，以上内容仅为一般性介绍，具体的单片机光耦隔离设计需根据实际情况进行详细分析和考虑。

如果你有具体的项目需求，建议咨询专业的电子工程师以获取更准确的建议和指导。

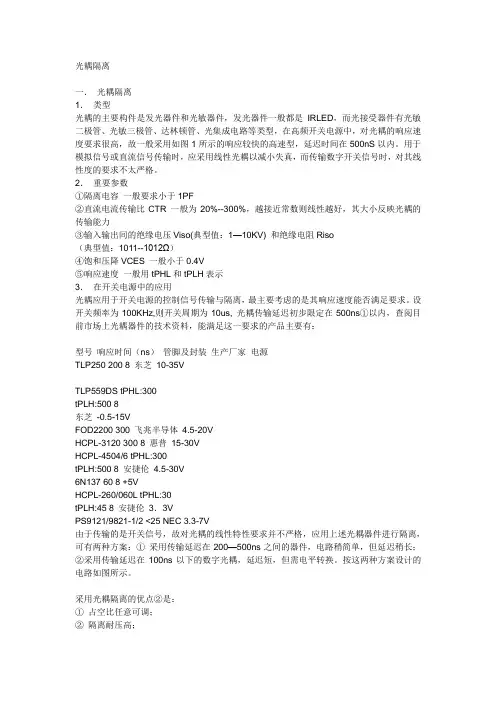

光耦隔离一．光耦隔离1．类型光耦的主要构件是发光器件和光敏器件，发光器件一般都是IRLED，而光接受器件有光敏二极管、光敏三极管、达林顿管、光集成电路等类型，在高频开关电源中，对光耦的响应速度要求很高，故一般采用如图1所示的响应较快的高速型，延迟时间在500nS以内。

用于模拟信号或直流信号传输时，应采用线性光耦以减小失真，而传输数字开关信号时，对其线性度的要求不太严格。

2．重要参数①隔离电容一般要求小于1PF②直流电流传输比CTR 一般为20%--300%，越接近常数则线性越好，其大小反映光耦的传输能力③输入输出间的绝缘电压Viso(典型值：1—10KV) 和绝缘电阻Riso（典型值：1011--1012Ω）④饱和压降VCES 一般小于0.4V⑤响应速度一般用tPHL和tPLH表示3．在开关电源中的应用光耦应用于开关电源的控制信号传输与隔离，最主要考虑的是其响应速度能否满足要求。

设开关频率为100KHz,则开关周期为10us, 光耦传输延迟初步限定在500ns①以内，查阅目前市场上光耦器件的技术资料，能满足这一要求的产品主要有：型号响应时间（ns）管脚及封装生产厂家电源TLP250 200 8 东芝10-35VTLP559DS tPHL:300tPLH:500 8东芝-0.5-15VFOD2200 300 飞兆半导体4.5-20VHCPL-3120 300 8 惠普15-30VHCPL-4504/6 tPHL:300tPLH:500 8 安捷伦4.5-30V6N137 60 8 +5VHCPL-260/060L tPHL:30tPLH:45 8 安捷伦3．3VPS9121/9821-1/2 <25 NEC 3.3-7V由于传输的是开关信号，故对光耦的线性特性要求并不严格，应用上述光耦器件进行隔离，可有两种方案：①采用传输延迟在200—500ns之间的器件，电路稍简单，但延迟稍长；②采用传输延迟在100ns以下的数字光耦，延迟短，但需电平转换。

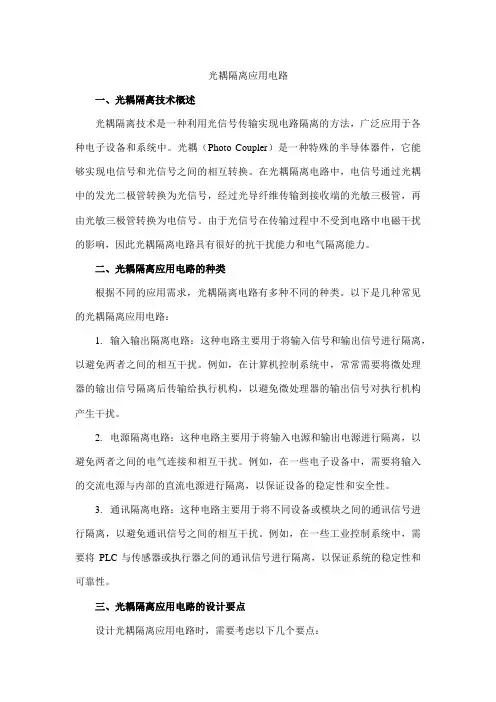

光耦隔离应用电路一、光耦隔离技术概述光耦隔离技术是一种利用光信号传输实现电路隔离的方法，广泛应用于各种电子设备和系统中。

光耦（Photo Coupler）是一种特殊的半导体器件，它能够实现电信号和光信号之间的相互转换。

在光耦隔离电路中，电信号通过光耦中的发光二极管转换为光信号，经过光导纤维传输到接收端的光敏三极管，再由光敏三极管转换为电信号。

由于光信号在传输过程中不受到电路中电磁干扰的影响，因此光耦隔离电路具有很好的抗干扰能力和电气隔离能力。

二、光耦隔离应用电路的种类根据不同的应用需求，光耦隔离电路有多种不同的种类。

以下是几种常见的光耦隔离应用电路：1.输入输出隔离电路：这种电路主要用于将输入信号和输出信号进行隔离，以避免两者之间的相互干扰。

例如，在计算机控制系统中，常常需要将微处理器的输出信号隔离后传输给执行机构，以避免微处理器的输出信号对执行机构产生干扰。

2.电源隔离电路：这种电路主要用于将输入电源和输出电源进行隔离，以避免两者之间的电气连接和相互干扰。

例如，在一些电子设备中，需要将输入的交流电源与内部的直流电源进行隔离，以保证设备的稳定性和安全性。

3.通讯隔离电路：这种电路主要用于将不同设备或模块之间的通讯信号进行隔离，以避免通讯信号之间的相互干扰。

例如，在一些工业控制系统中，需要将PLC与传感器或执行器之间的通讯信号进行隔离，以保证系统的稳定性和可靠性。

三、光耦隔离应用电路的设计要点设计光耦隔离应用电路时，需要考虑以下几个要点：1.电压和电流容量：根据实际应用需求，选择适当电压和电流容量的光耦器件。

确保所选器件能够承受传输信号的电压和电流值，以保证电路的正常工作和安全性。

2.传输速率：光耦器件的传输速率对于信号质量和系统性能有很大影响。

在设计时需要考虑信号的传输速率要求，选择适当传输速率的器件，以保证信号的完整性和实时性。

3.光学特性：光耦器件的光学特性包括光谱响应、光照灵敏度、正向电压等。

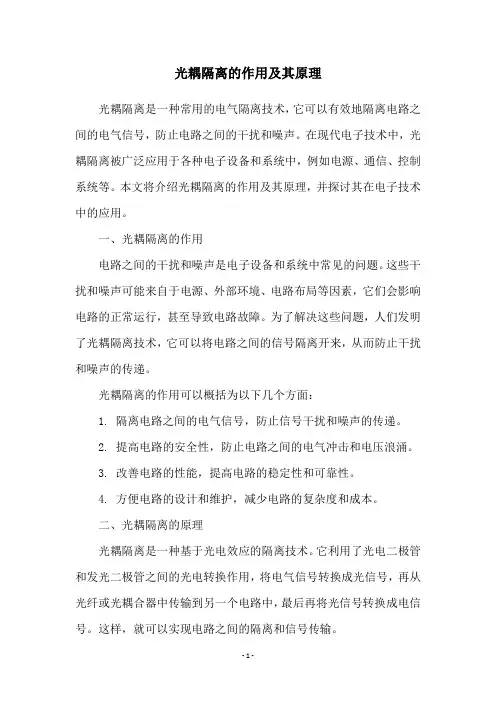

光耦隔离的作用及其原理光耦隔离是一种常用的电气隔离技术，它可以有效地隔离电路之间的电气信号，防止电路之间的干扰和噪声。

在现代电子技术中，光耦隔离被广泛应用于各种电子设备和系统中，例如电源、通信、控制系统等。

本文将介绍光耦隔离的作用及其原理，并探讨其在电子技术中的应用。

一、光耦隔离的作用电路之间的干扰和噪声是电子设备和系统中常见的问题。

这些干扰和噪声可能来自于电源、外部环境、电路布局等因素，它们会影响电路的正常运行，甚至导致电路故障。

为了解决这些问题，人们发明了光耦隔离技术，它可以将电路之间的信号隔离开来，从而防止干扰和噪声的传递。

光耦隔离的作用可以概括为以下几个方面：1. 隔离电路之间的电气信号，防止信号干扰和噪声的传递。

2. 提高电路的安全性，防止电路之间的电气冲击和电压浪涌。

3. 改善电路的性能，提高电路的稳定性和可靠性。

4. 方便电路的设计和维护，减少电路的复杂度和成本。

二、光耦隔离的原理光耦隔离是一种基于光电效应的隔离技术。

它利用了光电二极管和发光二极管之间的光电转换作用，将电气信号转换成光信号，再从光纤或光耦合器中传输到另一个电路中，最后再将光信号转换成电信号。

这样，就可以实现电路之间的隔离和信号传输。

光耦隔离的原理可以分为两个部分：光电转换和光信号传输。

1. 光电转换光电转换是将电气信号转换成光信号的过程。

这个过程是通过光电二极管和发光二极管实现的。

当电气信号作用于光电二极管时，它会激发光电二极管中的电子，使其跃迁到导带中，从而产生电流。

这个电流会驱动发光二极管发出光信号。

因此，光电二极管和发光二极管之间的电气信号就被转换成了光信号。

2. 光信号传输光信号传输是将光信号从一个电路传输到另一个电路的过程。

这个过程是通过光纤或光耦合器实现的。

当光信号进入光纤或光耦合器时，它会被传输到另一个电路中。

在另一个电路中，光信号会被光电二极管接收，并转换成电信号。

这样，信号就从一个电路传输到了另一个电路。

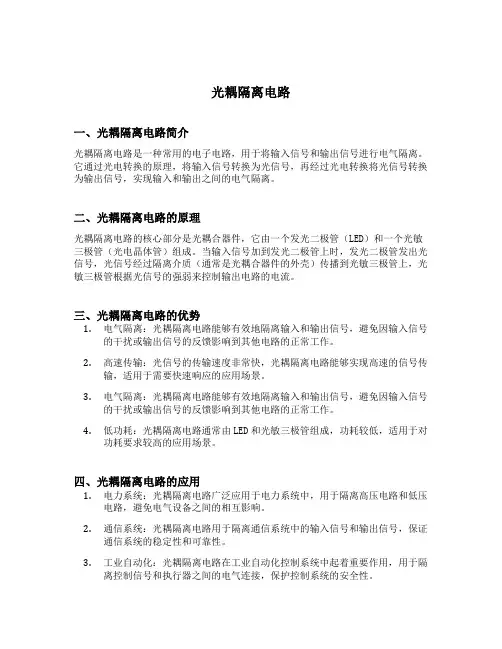

光耦隔离电路一、光耦隔离电路简介光耦隔离电路是一种常用的电子电路，用于将输入信号和输出信号进行电气隔离。

它通过光电转换的原理，将输入信号转换为光信号，再经过光电转换将光信号转换为输出信号，实现输入和输出之间的电气隔离。

二、光耦隔离电路的原理光耦隔离电路的核心部分是光耦合器件，它由一个发光二极管（LED）和一个光敏三极管（光电晶体管）组成。

当输入信号加到发光二极管上时，发光二极管发出光信号，光信号经过隔离介质（通常是光耦合器件的外壳）传播到光敏三极管上，光敏三极管根据光信号的强弱来控制输出电路的电流。

三、光耦隔离电路的优势1.电气隔离：光耦隔离电路能够有效地隔离输入和输出信号，避免因输入信号的干扰或输出信号的反馈影响到其他电路的正常工作。

2.高速传输：光信号的传输速度非常快，光耦隔离电路能够实现高速的信号传输，适用于需要快速响应的应用场景。

3.电气隔离：光耦隔离电路能够有效地隔离输入和输出信号，避免因输入信号的干扰或输出信号的反馈影响到其他电路的正常工作。

4.低功耗：光耦隔离电路通常由LED和光敏三极管组成，功耗较低，适用于对功耗要求较高的应用场景。

四、光耦隔离电路的应用1.电力系统：光耦隔离电路广泛应用于电力系统中，用于隔离高压电路和低压电路，避免电气设备之间的相互影响。

2.通信系统：光耦隔离电路用于隔离通信系统中的输入信号和输出信号，保证通信系统的稳定性和可靠性。

3.工业自动化：光耦隔离电路在工业自动化控制系统中起着重要作用，用于隔离控制信号和执行器之间的电气连接，保护控制系统的安全性。

4.医疗设备：光耦隔离电路被广泛应用于医疗设备中，用于隔离医疗设备和患者之间的电气连接，保护患者的安全。

五、光耦隔离电路的设计与应用注意事项1.光耦合器件的选择：根据具体应用需求选择合适的光耦合器件，包括发光二极管和光敏三极管的参数。

2.输入电路的设计：合理设计输入电路，包括电阻、电容等元件的选择，以保证输入信号的稳定性和准确性。

线性光耦隔离原理
光耦隔离技术是一种利用光电效应将输入和输出电路隔离开来的方法。

其中，线性光耦隔离原理基于发光二极管和光电二极管之间的光束传输。

在线性光耦隔离器中，输入端的信号通过电流转换成光信号。

发光二极管接收到电流后，将电流转换成等量的光能量，并将光信号传输到隔离区域。

隔离区域是通过光束传输的介质（一般是空气或光纤）来完成的。

光束经过隔离区域后，被光电二极管接收，并将光能量转换回电信号。

这个电信号将成为输出端的信号，与输入端的信号相对应。

通过光束的传输，线性光耦隔离器实现了输入和输出电路之间的电隔离。

这种隔离技术可以避免输入信号对输出信号产生干扰，并且可以保护输出端的电路免受输入端的高电压或高电流影响。

此外，光信号的传输还能够提供高速和宽带的传输性能，使得线性光耦隔离器在工业和通信领域得到广泛应用。

总之，线性光耦隔离器通过利用光电效应将电能转换成光能并进行传输，实现了输入和输出电路的隔离。

这种隔离技术具有抗干扰能力强、高速传输等优点，并且在多个领域中都有重要的应用价值。

电路中的光耦与隔离技术隔离技术是一种在电路中广泛使用的技术，它的基本原理是利用隔离器件将输入和输出之间隔离开来，从而防止不同电路之间发生横向电流，保证电路的安全稳定工作。

其中，光耦是一种常见的隔离器件。

一、光耦的工作原理光耦是一种基于光电效应实现输入和输出之间隔离的器件。

它由一个发光二极管和一个光敏二极管组成。

发光二极管把电信号转化成光信号发射出去，光敏二极管则将光信号转化为电信号输出。

通过这种方式，光耦可实现输入和输出的电气隔离。

二、光耦的优点光耦具有以下几个优点：1. 隔离性好。

由于光耦的输入和输出之间通过光信号传输，因此具有很好的隔离性，能够有效地防止电路之间的干扰和横向电流。

2. 响应速度快。

光耦的工作速度很快，响应时间只有几纳秒，适用于高速数据传输和高频信号处理。

3. 轻便、小巧。

光耦器件体积小、重量轻，安装方便，适用于小型电路和复杂的电路板布局。

4. 耐受雷电浪涌。

光耦器件可承受高电压和电流冲击，具有较好的可靠性和耐用性。

三、光耦的应用光耦在电路中有广泛的应用。

典型的应用包括：1. 模拟信号隔离。

在高精度模拟测量和采集系统中，光耦可以有效隔离不同电路之间的干扰信号，提高测量和采集精度。

2. 数字信号隔离。

在数字电路中，光耦可以有效地隔离不同电路之间的干扰信号，保证数据传输的可靠性和稳定性。

3. 开关控制。

光耦可以作为高速开关控制器，在高频电路控制、防雷电浪涌控制等方面具有广泛的应用。

4. 电力电子。

在功率电子领域，光耦可以在交流变频、开关电源、PWM控制等方面发挥重要作用。

四、光耦的选型和设计光耦的选型和设计需要考虑多方面因素，主要包括输入和输出信号的特性、隔离的电气性能要求、光耦器件的耐用性等。

一般来说，应该根据具体的应用环境和要求来进行选型和设计，以保证电路的可靠性和稳定性。

五、结语隔离技术是电路中不可或缺的一部分，光耦作为一种重要的隔离器件，在多种电路应用中具有广泛的优势。

因此，在电路设计过程中，应该充分考虑光耦的应用，合理选型和使用，以保证电路的安全、稳定、高效地工作。

光耦隔离电路光耦隔离电路是一种常见的电子元件，用于隔离输入和输出之间的电气信号。

它由发光二极管(LED) 和光敏三极管(光电晶体管) 组成。

本文将介绍光耦隔离电路的原理、应用和优势。

光耦隔离电路通过光敏三极管来检测输入信号，然后将其转换为光信号。

这些光信号通过光纤或空气传输到输出端，再通过另一个光敏三极管转换为电信号。

由于输入和输出之间没有直接的电气连接，因此可以实现电气隔离。

光耦隔离电路具有很多应用。

首先，它可以用于电气隔离，以保护用户和设备的安全。

例如，在医疗设备、工业控制系统和电力电子设备中，光耦隔离电路可以隔离高电压和低电压电路，以防止电击和电气干扰。

光耦隔离电路还可以用于信号传输和干扰抑制。

由于光信号的传输速度快，传输距离远，且不受电磁干扰影响，因此光耦隔离电路在电信、计算机网络和音频设备中得到广泛应用。

例如，它可以用于隔离数字信号、模拟信号和脉冲信号，以确保信号的准确传输和接收。

光耦隔离电路还可以用于电气隔离和电源隔离。

在一些特殊环境下，如高温、高压和强电磁场环境中，通过使用光耦隔离电路可以实现电气隔离和电源隔离，提高系统的稳定性和可靠性。

光耦隔离电路具有许多优势。

首先，它可以提供高电气隔离性能，可达数千伏的电气隔离电压。

其次，光耦隔离电路具有快速的响应速度和高带宽，可满足高速信号传输的需求。

此外，光耦隔离电路具有低功耗、小体积和长寿命的特点，适合在各种应用中使用。

尽管光耦隔离电路具有许多优势，但也存在一些限制。

首先，光耦隔离电路的传输距离受限，通常在几十米到几百米之间。

其次，光敏三极管的灵敏度受到环境光的影响，因此在设计和使用时需要注意环境光的干扰。

此外，光耦隔离电路的成本较高，需要考虑到成本效益因素。

光耦隔离电路是一种常见的电子元件，用于隔离输入和输出之间的电气信号。

它具有广泛的应用领域，可以实现电气隔离、信号传输和干扰抑制。

光耦隔离电路具有许多优势，如高电气隔离性能、快速的响应速度和高带宽。

光耦隔离原理光耦隔离器是一种能够将输入和输出电路隔离开来的器件，它利用光电效应来实现输入和输出之间的隔离。

光耦隔离器由发光二极管和光敏三极管组成，通过光的传输来实现输入和输出之间的电气隔离，从而保护输入和输出设备，同时实现信号的传输和隔离。

在工业控制、通信设备、医疗仪器等领域都有着广泛的应用。

光耦隔离器的工作原理是利用发光二极管将输入信号转换为光信号，再由光敏三极管将光信号转换为输出信号。

在输入和输出之间通过光的传输来实现电气隔离，从而避免了输入和输出之间的电气接触，减少了电气噪声和干扰，提高了系统的稳定性和可靠性。

光耦隔离器具有以下特点：1. 电气隔离，光耦隔离器能够实现输入和输出之间的电气隔离，避免了输入和输出之间的直接电气接触，保护了设备和人员的安全。

2. 信号传输，光耦隔离器能够实现输入和输出之间的信号传输，通过光的传输来实现输入信号到输出信号的转换，保证了信号的传输质量。

3. 抗干扰能力强，光耦隔离器能够有效地抵抗电气噪声和干扰，提高了系统的稳定性和可靠性。

4. 隔离电压高，光耦隔离器能够承受较高的隔离电压，适用于各种不同的电气环境。

光耦隔离器的应用范围广泛，主要包括以下几个方面：1. 工业控制，在工业自动化控制系统中，光耦隔离器能够实现输入和输出之间的隔离，保护控制系统和执行系统，提高系统的稳定性和可靠性。

2. 通信设备，在通信设备中，光耦隔离器能够实现输入和输出之间的隔离，保护通信设备和用户设备，提高通信质量和可靠性。

3. 医疗仪器，在医疗仪器中，光耦隔离器能够实现输入和输出之间的隔离，保护医疗设备和患者，提高医疗设备的安全性和可靠性。

4. 电力电子，在电力电子设备中，光耦隔离器能够实现输入和输出之间的隔离，保护电力电子设备和电网，提高设备的稳定性和可靠性。

总之，光耦隔离器作为一种能够实现输入和输出之间的电气隔离和信号传输的器件，具有着广泛的应用前景。

它能够保护设备和人员的安全，提高系统的稳定性和可靠性，适用于各种不同的领域和环境。

光耦电路设计目录简介：输入电路（原边）输出电路（副边）电流传输比：延时：简介：外部信号可能是电压、电流或开关触点，直接接入电路可能会引起瞬时高压、过压、接触点抖动等。

因此在外部信号输入之前，须经过转换、保护、滤波、隔离等措施。

对小功率信号处理时: 通常简单采用RC 积分滤波或再添加门电路；而在对大功率信号处理时：输入与内部电路电压或电源电压的压差较大，常常采用光电耦合器来隔离。

使用光耦设计隔离电路时，特别要注意电流传输比的降额，驱动电流关断和开通的大小，与延迟相关的负载大小及开关速率。

在进行光耦输入电路设计时，是以光耦为中心的输入电路与输出电路（即原边与副边的电路），光耦的工作原理就是输入端输入信号V in，光耦原边二极管发光使得光耦副边的光敏三极管导通，三极管导通形成回路产生相应信号（电压或者电流），这样就实现传递信号的目的。

在进行光耦输出电路设计时，计算公式与输入部分相同，同时需关注电平匹配、阻抗匹配、驱动功率、负载类型和大小。

以下针对光耦输入电路设计为例。

图1 LED驱动电路输入电路（原边）：针对于光耦原边的电路设计，如图1 ，就是设计发光二级管的驱动电路。

因此须首先要了解光耦的原边电流I F和二极管的导通压降V F等相关信息。

根据必要的信息来设计LED驱动电路，和通常的数字输入电路一样，输入端需要添加限流电阻对二极管起保护作用。

而这个电阻的阻值则是此处的关键，对于图1的限流电阻R的阻值可以根据下面的公式计算：……………………… ①基于对抗干扰能力的考虑，通常在靠近光耦的原边并联接入一个电容进行滤波。

并且RC电路的延迟特性也可以达到测试边沿，产生硬件死区、消除抖动等益处。

同时在数字电路中其延迟特性可能会影响到信号的同步问题（尤其是通讯、异步电路、使能控制等），因此要充分注意电路的时间约束。

根据设计要求，为了确保输入端和公共端的电压差Vin在4V以下时，输入无效，光耦断开。

为此我们在输入端与公共端之间并接一个电阻避免输入无效时造成光耦原边的误导通。

n mos驱动电路光耦隔离
光耦隔离是一种常见的电气隔离技术，用于将输入和输出电路隔离开来，以提供安全性和稳定性。

在n通道MOSFET驱动电路中，光耦隔离可以用于隔离输入
和驱动信号。

它通常包括以下几个部分：
1. 输入端：输入信号通过光栅极的电压来控制MOSFET的导
通和关断。

输入信号通过一个光耦器的发射器（LED）引入，LED的电流由输入信号控制。

2. 光电转换：输入信号驱动的电流通过光耦器的光电转换部分，将输入信号转换为光信号。

3. 隔离通道：光信号通过光耦器隔离通道传输到输出端。

这个通道通常由一个光隔离介质和一个接收器（光电二极管或光敏三极管）组成。

4. 输出端：输出信号由接收器将光信号转换为电信号，然后驱动输出负载，如n-MOSFET。

光耦隔离提供了输入和输出电路之间的电气隔离，避免了输入信号中的干扰或高电压对输出电路的影响。

它还可以提供电气隔离，以减少电流回路之间的相互影响。

总的来说，光耦隔离在n-MOSFET驱动电路中起到了隔离和
保护的作用，提高了系统的可靠性和安全性。

光耦隔离(驱动)电路-v1.0..光耦隔离（驱动）电路（V1.0）一、本文件的内容及适用范围本文详细分析了非线性光耦的结构、重要参数，并以此为依据讲解了光耦的应用设计原则及隔离（驱动）电路的设计步骤与方法，最后对单片集成数字隔离器做了简单介绍。

适用于作为艾诺公司开发工程师新项目硬件开发过程、产品设计修改过程、产品问题分析过程、工程师培训的指导性模块与参考文件。

本文中的“光耦”指非线性光耦。

本文中的过程与方法不能完全应用于线性光耦。

二、光耦光电耦合器optical coupler/optocoupler,简称光耦。

是设计上输入与输出之间用来电气隔离并消除干扰的器件。

因线性光耦特有其特点及设计方法，本文在此仅单独讨论在公司产品上广泛应用非线性光耦。

2.1 光耦在公司仪表上的主要应用根据光耦的类型在公司仪表上主要有以下几个方面的应用：1、数字信号隔离：非线性光耦，如6N137对高速数字信号如SPI、UART等接口的隔离。

2、模拟信号隔离传递：线性光耦。

隔离&驱动：普通输出型，如TLP521对IO信号的隔离；达林顿输出型主要用于需要大驱动电流的场合，如继电器的驱动和隔离。

2.2 公司主要应用的主要非线性光耦类别、型号及参数特点主要类别：1、通用型：TLP521、PC817等。

2、数字逻辑输出型（高速、带输出控制脚）：6N137及其变种HCPL06系列等。

3、达林顿输出型：4N30、4N33等。

4、推挽输出型（MOS、IGBT驱动专用）：TLP250、HCPL316等艾诺公司截止到2010年12月常用光耦型号统计及分类见表格《艾诺光耦201012.XLS》。

2.4 光耦基础知识1、光耦结构及原理示意光耦的主要构成部分：LED（电->光）、光电管（光->电）、电流放大（Hfe）部分。

Topr ,operating temmprature工作温度：器件正常工作所允许的温度范围。

是指环境温度。
