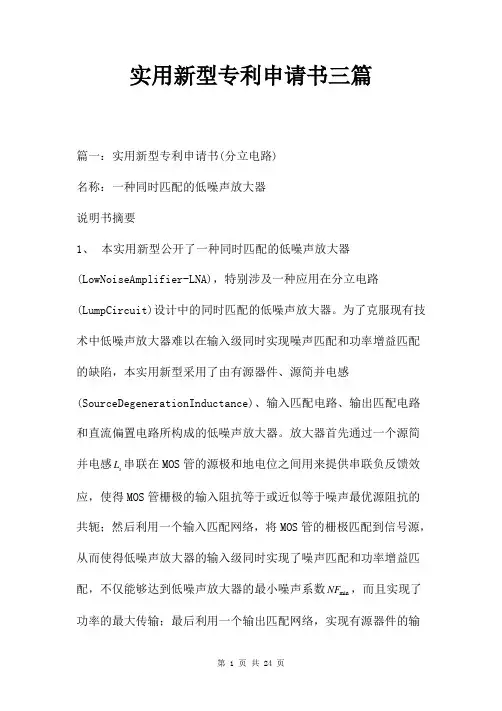

实用新型专利申请书三篇
篇一：实用新型专利申请书(分立电路)
名称：一种同时匹配的低噪声放大器
说明书摘要
1、本实用新型公开了一种同时匹配的低噪声放大器(LowNoiseAmplifier-LNA)，特别涉及一种应用在分立电路(LumpCircuit)设计中的同时匹配的低噪声放大器。为了克服现有技术中低噪声放大器难以在输入级同时实现噪声匹配和功率增益匹配的缺陷，本实用新型采用了由有源器件、源简并电感(SourceDegenerationInductance)、输入匹配电路、输出匹配电路和直流偏置电路所构成的低噪声放大器。放大器首先通过一个源简并电感
L串联在MOS管的源极和地电位之间用来提供串联负反馈效
s
应，使得MOS管栅极的输入阻抗等于或近似等于噪声最优源阻抗的共轭；然后利用一个输入匹配网络，将MOS管的栅极匹配到信号源，从而使得低噪声放大器的输入级同时实现了噪声匹配和功率增益匹配，不仅能够达到低噪声放大器的最小噪声系数
NF，而且实现了
min
功率的最大传输；最后利用一个输出匹配网络，实现有源器件的输
出端口与负载之间的匹配。本实用新型方法简单，能够很好地被设计者掌握并应用到实际设计中。
2、摘要附图
3、权利要求书
4、一种同时匹配的低噪声放大器，其特征在于，用分立电路(LumpCircuit)实现，即利用分立的有源和无源元器件制作在射频电路板上来实现低噪声放大器的设计，并且在输入级能够同时实现噪声匹配和功率增益匹配设计。
5、如权利要求1所述的一种同时匹配的低噪声放大器，其特征在于，由有源器件、源简并电感(SourceDegenerationInductance)、输入匹配电路、输出匹配电路和直流偏置电路构成。
如权利要求2所述的一种同时匹配的低噪声放大器，其特征在于，有源器件由共源结构的MOS管所组成，即MOS管的栅极作为输入端口，漏极作为输出端口，源极作为公共端口；源简并电感
L连接在
s
MOS管的源极和地电位之间，其提供的串联负反馈效应使MOS管栅极
的输入阻抗等于或近似等于噪声最优源阻抗的共轭；电容
C和电感1L
1
组成一个L型输入匹配网络，其中一端与MOS管栅极相连，另一端
与隔直电容
C相连接，3C的另一端与信号输入端连接；电容2C和电3
感
L组成一个L型输出匹配网络，其中一端与MOS管漏极相连，另2
一端与隔直电容
C相连接，4C的另一端与信号输出端连接；两路直
4
流偏置电路分别由电感
L、电阻1R、电容5C和6C以及电感4L、电阻2R、
3
电容
C和8C组成，电感3L的一端连接MOS管的栅极，电感3L的另一7
端与电阻
R的一端共同接至电容5C的一端，电容5C的另一端接地电
1
位，电阻
R的另一端接至电源g V，电容6C的一端接至电源g V，电容6C
1
的另一端接地电位，电感
L的一端连接MOS管的漏极，电感4L的另
4
一端与电阻
R的一端共同接至电容7C的一端，电容7C的另一端接地
2
电位，电阻
R的另一端接至电源d V，电容8C的一端接至电源d V，电
2
容
C的另一端接地电位。
8
说明书
技术领域
本实用新型涉及一种同时匹配的低噪声放大器
(LowNoiseAmplifier-LNA)，特别涉及一种应用在分立电路
(LumpCircuit)设计中的同时匹配的低噪声放大器。
背景技术
在无线通信领域，低噪声放大器需要放大接收到的弱信号，要求自
身产生的噪声应尽量小。除了低噪声的性能之外，低噪声放大器还
必须具有足够的增益，来抑制接收机后续其他单元的噪声对整个接
收机的影响。请参考图1，低噪声放大器包括有源器件，以及分别用
于控制输入阻抗和输出阻抗的输入匹配网络和输出匹配网络。
在进行输入匹配设计时，将信号源与晶体管的输入阻抗之间进行共
轭匹配，便可以获得最大功率传输，即获得最大增益；相应地，为
了达到最小噪声系数
NF，必须将信号源匹配到晶体管的噪声最优
min
源阻抗
Z，便可以使放大器得到最佳的噪声性能。然而实现最小噪opt
声系数和最大功率传输之间存在矛盾，设计者只能在两者之间进行
权衡取舍，很难实现噪声和功率的同时匹配。
发明内容
为解决上述技术问题，本实用新型提供了一种应用在分立电路设计
中的低噪声放大器，即利用分立的有源和无源元器件制作在射频电
路板上来实现低噪声放大器的设计，并且可以在输入级实现最小噪
声系数和最大功率传输的同时匹配。
本实用新型解决上述技术问题的技术方案是：一种同时匹配的低噪
声放大器，包括有源器件、源简并电感
(SourceDegenerationInductance)、输入匹配电路、输出匹配电路
和直流偏置电路。
有源器件由共源结构的MOS管所组成，即MOS管的栅极作为输入端
口，漏极作为输出端口，源极作为公共端口；源简并电感
L连接在
s
MOS管的源极和地电位之间，其提供的串联负反馈效应使MOS管栅极
的输入阻抗等于或近似等于噪声最优源阻抗的共轭；电容
C和电感1L
1
组成一个L型输入匹配网络，其中一端与MOS管栅极相连，另一端
与隔直电容
C相连接，3C的另一端与信号输入端连接；电容2C和电3
感
L组成一个L型输出匹配网络，其中一端与MOS管漏极相连，另2
一端与隔直电容
C相连接，4C的另一端与信号输出端连接；两路直
4
流偏置电路分别由电感
L、电阻1R、电容5C和6C以及电感4L、电阻2R、
3
电容
C和8C组成，电感3L的一端连接MOS管的栅极，电感3L的另一7
端与电阻
R的一端共同接至电容5C的一端，电容5C的另一端接地电
1
位，电阻
R的另一端接至电源g V，电容6C的一端接至电源g V，电容6C
1
的另一端接地电位，电感
L的一端连接MOS管的漏极，电感4L的另
4
一端与电阻
R的一端共同接至电容7C的一端，电容7C的另一端接地
2
电位，电阻
R的另一端接至电源d V，电容8C的一端接至电源d V，电
2
