2工程制图基本知识详解

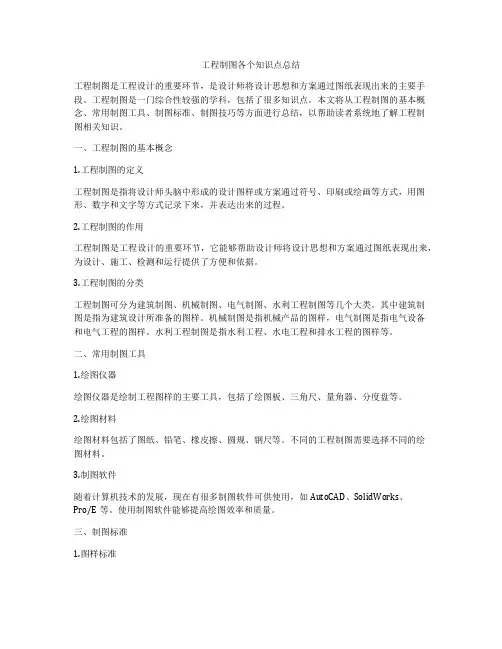

工程制图各个知识点总结工程制图是工程设计的重要环节，是设计师将设计思想和方案通过图纸表现出来的主要手段。

工程制图是一门综合性较强的学科，包括了很多知识点。

本文将从工程制图的基本概念、常用制图工具、制图标准、制图技巧等方面进行总结，以帮助读者系统地了解工程制图相关知识。

一、工程制图的基本概念1.工程制图的定义工程制图是指将设计师头脑中形成的设计图样或方案通过符号、印刷或绘画等方式，用图形、数字和文字等方式记录下来，并表达出来的过程。

2.工程制图的作用工程制图是工程设计的重要环节，它能够帮助设计师将设计思想和方案通过图纸表现出来，为设计、施工、检测和运行提供了方便和依据。

3.工程制图的分类工程制图可分为建筑制图、机械制图、电气制图、水利工程制图等几个大类。

其中建筑制图是指为建筑设计所准备的图样。

机械制图是指机械产品的图样，电气制图是指电气设备和电气工程的图样。

水利工程制图是指水利工程、水电工程和排水工程的图样等。

二、常用制图工具1.绘图仪器绘图仪器是绘制工程图样的主要工具，包括了绘图板、三角尺、量角器、分度盘等。

2.绘图材料绘图材料包括了图纸、铅笔、橡皮擦、圆规、钢尺等。

不同的工程制图需要选择不同的绘图材料。

3.制图软件随着计算机技术的发展，现在有很多制图软件可供使用，如AutoCAD、SolidWorks、Pro/E等。

使用制图软件能够提高绘图效率和质量。

三、制图标准1.图样标准图样标准是规定工程制图的一些基本规范，包括了图纸尺寸、标注、线型、符号等方面。

图样标准的目的是确保绘制的工程图样具备一定的规范性和统一性。

2.尺寸标准尺寸标准是规定工程图上尺寸的测量方法和标注规范。

尺寸标准的目的是确保图样尺寸的准确性和可读性。

3.钳度标准钳度标准是规定工程图上各种角度的标注规范，以及角度的测量方法和表示方法。

四、制图技巧1.线条的使用在工程图上，线条是最基本的元素。

正确选择和使用线条是很重要的。

常见的线条有实线、虚线、点线等。

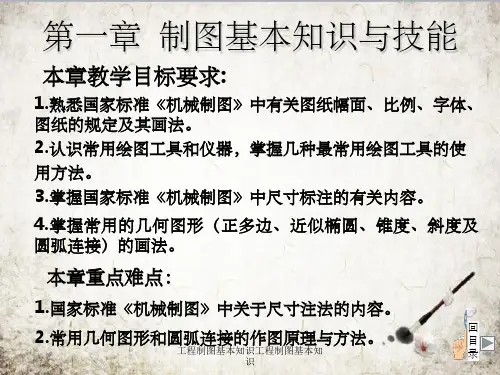

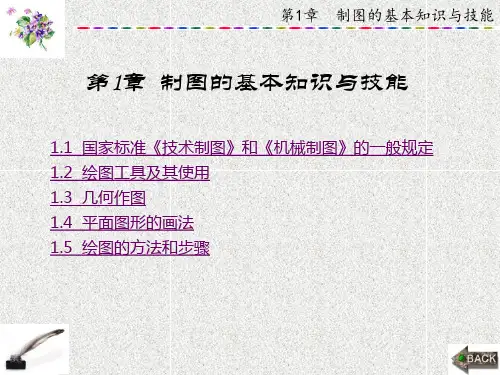

工程制图知识梳理目录第一章绘图基本知识 (1)第二章点、线、面的投影 (3)第三章基本体的投影及表面交线 (6)第四章组合体 (8)第五章机件常用表达方法 (8)第六章螺纹、常用标准件与齿轮 (10)第一章绘图基本知识1.图线2.尺寸注法1.以mm为单位时，不需要标注单位。

2.尺寸是机件的最后完工尺寸（和比例没有关系）。

3.每一尺寸只标注一次。

4.尺寸界线伸出尺寸线2-3mm。

5.大于半圆标Φ，小于半圆标R.（看作完善圆）6.文字标注，遇到斜的情况，要往上放；如果竖直就往左放。

3.图形分析1.尺寸分析1.尺寸基准：确定平面图形各线段形状大小的几何元素如对称线大圆中心线长直线。

2.定型尺寸：确定各线段大小的尺寸。

3.定位尺寸：确定各部分相对位置的尺寸（要有横，纵两个尺寸）4. 线段分析1. 已知线段：定型，定位尺寸都有的线段2. 中间线段：具有定型尺寸和一个定位尺寸的线段3. 连接线段：只有定型尺寸，没有定位尺寸的线段4. 作图步骤1. 基准线和定位线2. 所有已知线段3. 中间线段4. 连接线段5. 尺规绘图的一般方法和步骤1. 布置图形（基准线）2. 底稿，不分粗细，轻描淡写3. 描深4. 标注尺寸，填写标题栏第二章点、线、面的投影注：I. 我国采用第一角画法II. a’是主视图，a’’是左视图，a是俯视图。

III. 主视图面为V 侧视图为W 俯视图为H一. 点的投影1. 两面投影确定一个点的空间位置（第三面投影）2. 水平投影到OX轴的距离等于侧面投影到OZ轴的距离（第一象限到OZ等于第三象限到OX）3. 过a的水平线和过a’’的垂线相交与第四象限的45°线上4. 沿投射线观察，被挡住的点要打括号（离投射面近的点打括号）二. 直线的投影1. 按照相对于投影面的位置分为三类：投影面垂直线、投影面平行线、一般位置直线投影面垂直线：正垂线，铅垂线，侧垂线投影面平行线：正平线，水平线，侧平线一般位置直线：三个投影长度都比实际长度略短。

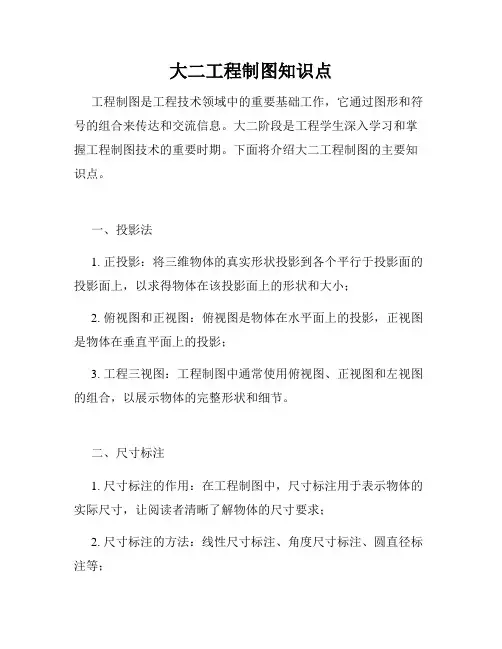

大二工程制图知识点工程制图是工程技术领域中的重要基础工作，它通过图形和符号的组合来传达和交流信息。

大二阶段是工程学生深入学习和掌握工程制图技术的重要时期。

下面将介绍大二工程制图的主要知识点。

一、投影法1. 正投影：将三维物体的真实形状投影到各个平行于投影面的投影面上，以求得物体在该投影面上的形状和大小；2. 俯视图和正视图：俯视图是物体在水平面上的投影，正视图是物体在垂直平面上的投影；3. 工程三视图：工程制图中通常使用俯视图、正视图和左视图的组合，以展示物体的完整形状和细节。

二、尺寸标注1. 尺寸标注的作用：在工程制图中，尺寸标注用于表示物体的实际尺寸，让阅读者清晰了解物体的尺寸要求；2. 尺寸标注的方法：线性尺寸标注、角度尺寸标注、圆直径标注等；3. 尺寸标注的规范：尺寸标注应准确、清晰，并符合国家标准。

三、剖视图1. 剖视图的作用：剖视图用于展示物体内部结构和细节，方便理解和设计；2. 剖视图的表示方法：全剖视图、半剖视图、局部剖视图等；3. 剖视图的标注：标注应包括主剖面线、剖面符号，并配合尺寸标注。

四、三维制图1. 三维制图的意义：三维制图可以提供更直观、逼真的物体表现，方便进行空间布局和装配设计；2. 三维制图的方法：手绘法、计算机辅助设计（CAD）等；3. 三维制图的常用软件：AutoCAD、SolidWorks等。

五、工程图纸规范1. 图纸纸张和比例：工程图纸通常采用标准尺寸，如A0、A1、A2等，并根据图纸内容选择适当的比例；2. 图框和标题栏：图纸应包含规范的图框和标题栏，以标明工程名称、图号、版本等信息；3. 图例和符号：图纸中使用的图例和符号应统一、规范，并符合相应的国家标准；4. 图纸折叠和储存：大块图纸应按规定方式折叠，小图纸则应妥善储存以防损坏。

六、工程制图注意事项1. 线条的粗细和标注的字体：在工程制图中，线条的粗细应适中，标注的字体应清晰可读；2. 避免重叠和交叉：在绘制工程图纸时，避免线条和标注文字的重叠和交叉，以保证图纸的清晰度；3. 注意比例和尺度：绘制图纸时要注意选择合适的比例和尺度，确保图纸能准确表达设计要求。

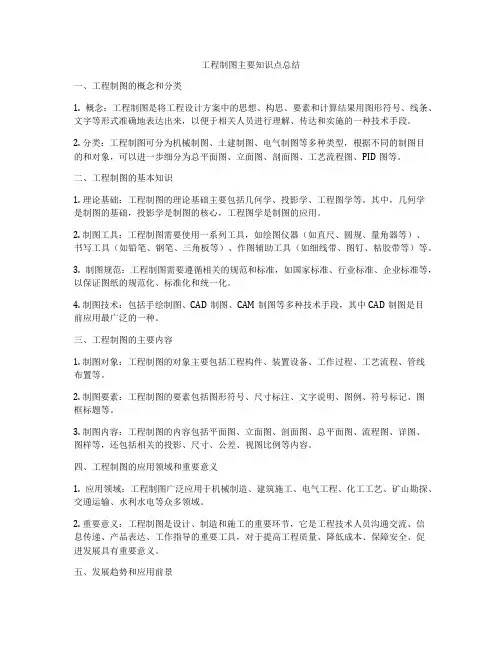

工程制图主要知识点总结一、工程制图的概念和分类1. 概念：工程制图是将工程设计方案中的思想、构思、要素和计算结果用图形符号、线条、文字等形式准确地表达出来，以便于相关人员进行理解、传达和实施的一种技术手段。

2. 分类：工程制图可分为机械制图、土建制图、电气制图等多种类型，根据不同的制图目的和对象，可以进一步细分为总平面图、立面图、剖面图、工艺流程图、PID图等。

二、工程制图的基本知识1. 理论基础：工程制图的理论基础主要包括几何学、投影学、工程图学等。

其中，几何学是制图的基础，投影学是制图的核心，工程图学是制图的应用。

2. 制图工具：工程制图需要使用一系列工具，如绘图仪器（如直尺、圆规、量角器等）、书写工具（如铅笔、钢笔、三角板等）、作图辅助工具（如细线带、图钉、粘胶带等）等。

3. 制图规范：工程制图需要遵循相关的规范和标准，如国家标准、行业标准、企业标准等，以保证图纸的规范化、标准化和统一化。

4. 制图技术：包括手绘制图、CAD制图、CAM制图等多种技术手段，其中CAD制图是目前应用最广泛的一种。

三、工程制图的主要内容1. 制图对象：工程制图的对象主要包括工程构件、装置设备、工作过程、工艺流程、管线布置等。

2. 制图要素：工程制图的要素包括图形符号、尺寸标注、文字说明、图例、符号标记、图框标题等。

3. 制图内容：工程制图的内容包括平面图、立面图、剖面图、总平面图、流程图、详图、图样等，还包括相关的投影、尺寸、公差、视图比例等内容。

四、工程制图的应用领域和重要意义1. 应用领域：工程制图广泛应用于机械制造、建筑施工、电气工程、化工工艺、矿山勘探、交通运输、水利水电等众多领域。

2. 重要意义：工程制图是设计、制造和施工的重要环节，它是工程技术人员沟通交流、信息传递、产品表达、工作指导的重要工具，对于提高工程质量、降低成本、保障安全、促进发展具有重要意义。

五、发展趋势和应用前景1. 技术发展：随着CAD、CAM、CAE等数字化技术的发展和普及，工程制图的方式和手段正在发生深刻变革，数字化制图、三维制图等技术正逐渐成为主流。

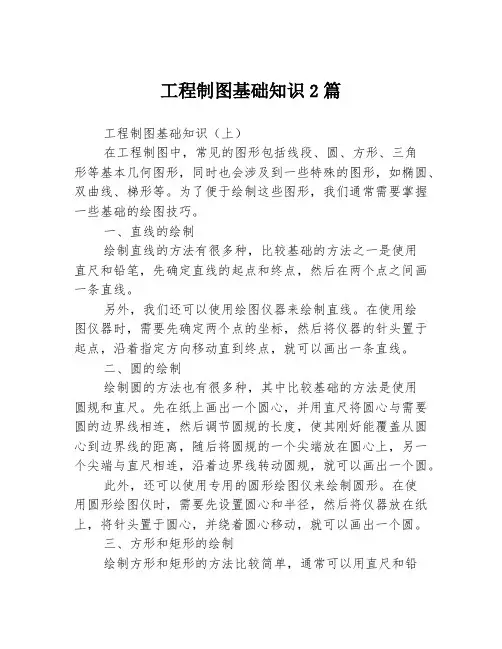

工程制图基础知识2篇工程制图基础知识（上）在工程制图中，常见的图形包括线段、圆、方形、三角形等基本几何图形，同时也会涉及到一些特殊的图形，如椭圆、双曲线、梯形等。

为了便于绘制这些图形，我们通常需要掌握一些基础的绘图技巧。

一、直线的绘制绘制直线的方法有很多种，比较基础的方法之一是使用直尺和铅笔，先确定直线的起点和终点，然后在两个点之间画一条直线。

另外，我们还可以使用绘图仪器来绘制直线。

在使用绘图仪器时，需要先确定两个点的坐标，然后将仪器的针头置于起点，沿着指定方向移动直到终点，就可以画出一条直线。

二、圆的绘制绘制圆的方法也有很多种，其中比较基础的方法是使用圆规和直尺。

先在纸上画出一个圆心，并用直尺将圆心与需要圆的边界线相连，然后调节圆规的长度，使其刚好能覆盖从圆心到边界线的距离，随后将圆规的一个尖端放在圆心上，另一个尖端与直尺相连，沿着边界线转动圆规，就可以画出一个圆。

此外，还可以使用专用的圆形绘图仪来绘制圆形。

在使用圆形绘图仪时，需要先设置圆心和半径，然后将仪器放在纸上，将针头置于圆心，并绕着圆心移动，就可以画出一个圆。

三、方形和矩形的绘制绘制方形和矩形的方法比较简单，通常可以用直尺和铅笔快速完成。

首先，确定最上面和最下面两条边的位置，并用直尺连接它们；然后确定最左侧和最右侧两条边的位置，并用直尺连接它们，就可以画出一个矩形。

如果想要画出正方形，只需要在确定上下和左右两个方向的长度相等即可。

四、三角形的绘制绘制三角形的方法和绘制矩形类似，通常可以用直尺和铅笔快速完成。

首先，根据需要确定三角形的三个顶点的位置；然后，在顶点之间用直尺连接，就可以画出一个三角形。

需要注意的是，有些特殊的三角形可能需要使用斜线仪器来完成。

工程制图基础知识（下）在工程制图中，除了基本几何图形的绘制外，还涉及到一些特殊的图形和技术。

下面将探讨一些常见的特殊图形和技术，以及相关的绘图方法。

一、椭圆和双曲线的绘制绘制椭圆和双曲线的方法较为复杂，通常需要使用专用的绘图代码或软件进行操作。

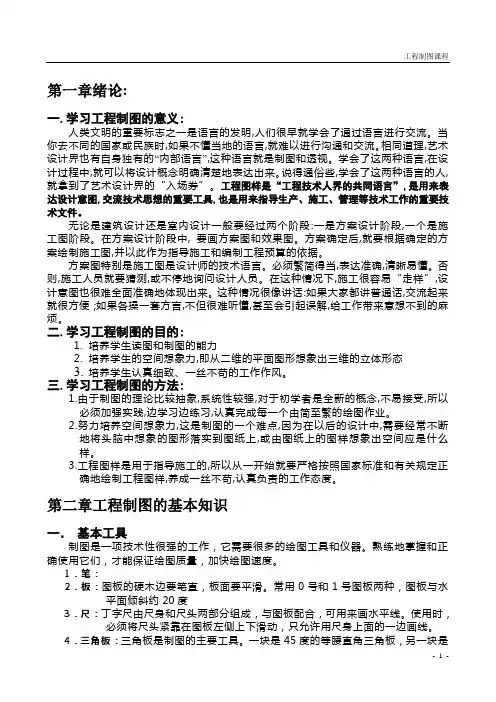

第一章绪论:一.学习工程制图的意义:人类文明的重要标志之一是语言的发明,人们很早就学会了通过语言进行交流。

当你去不同的国家或民族时,如果不懂当地的语言,就难以进行沟通和交流。

相同道理,艺术设计界也有自身独有的“内部语言”,这种语言就是制图和透视。

学会了这两种语言,在设计过程中,就可以将设计概念明确清楚地表达出来。

说得通俗些,学会了这两种语言的人,就拿到了艺术设计界的“入场券”。

工程图样是“工程技术人界的共同语言”,是用来表达设计意图,交流技术思想的重要工具,也是用来指导生产、施工、管理等技术工作的重要技术文件。

无论是建筑设计还是室内设计一般要经过两个阶段:一是方案设计阶段,一个是施工图阶段。

在方案设计阶段中, 要画方案图和效果图。

方案确定后,就要根据确定的方案绘制施工图,并以此作为指导施工和编制工程预算的依据。

方案图特别是施工图是设计师的技术语言。

必须繁简得当,表达准确,清晰易懂。

否则,施工人员就要猜测,或不停地询问设计人员。

在这种情况下,施工很容易“走样”,设计意图也很难全面准确地体现出来。

这种情况很像讲话:如果大家都讲普通话,交流起来就很方便；如果各操一套方言,不但很难听懂,甚至会引起误解,给工作带来意想不到的麻烦。

二.学习工程制图的目的:1.培养学生读图和制图的能力2.培养学生的空间想象力,即从二维的平面图形想象出三维的立体形态3.培养学生认真细致、一丝不苟的工作作风。

三.学习工程制图的方法:1.由于制图的理论比较抽象,系统性较强,对于初学者是全新的概念,不易接受,所以必须加强实践,边学习边练习,认真完成每一个由简至繁的绘图作业。

2.努力培养空间想象力,这是制图的一个难点,因为在以后的设计中,需要经常不断地将头脑中想象的图形落实到图纸上,或由图纸上的图样想象出空间应是什么样。

3.工程图样是用于指导施工的,所以从一开始就要严格按照国家标准和有关规定正确地绘制工程图样,养成一丝不苟,认真负责的工作态度。

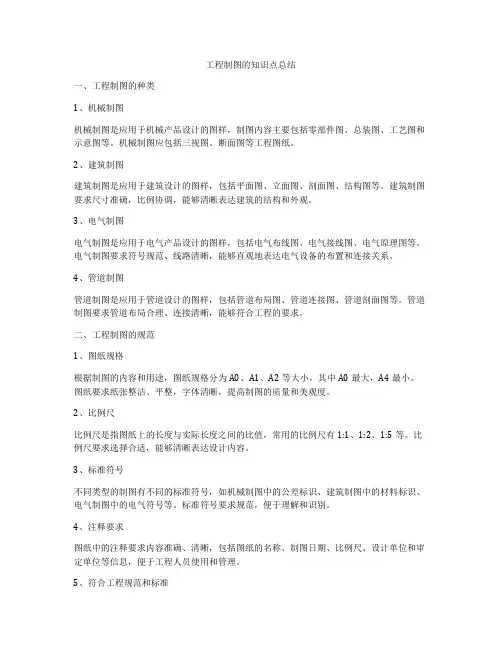

工程制图的知识点总结一、工程制图的种类1、机械制图机械制图是应用于机械产品设计的图样，制图内容主要包括零部件图、总装图、工艺图和示意图等。

机械制图应包括三视图、断面图等工程图纸。

2、建筑制图建筑制图是应用于建筑设计的图样，包括平面图、立面图、剖面图、结构图等。

建筑制图要求尺寸准确，比例协调，能够清晰表达建筑的结构和外观。

3、电气制图电气制图是应用于电气产品设计的图样，包括电气布线图、电气接线图、电气原理图等。

电气制图要求符号规范、线路清晰，能够直观地表达电气设备的布置和连接关系。

4、管道制图管道制图是应用于管道设计的图样，包括管道布局图、管道连接图、管道剖面图等。

管道制图要求管道布局合理、连接清晰，能够符合工程的要求。

二、工程制图的规范1、图纸规格根据制图的内容和用途，图纸规格分为A0、A1、A2等大小，其中A0最大，A4最小。

图纸要求纸张整洁、平整，字体清晰，提高制图的质量和美观度。

2、比例尺比例尺是指图纸上的长度与实际长度之间的比值，常用的比例尺有1:1、1:2、1:5等。

比例尺要求选择合适，能够清晰表达设计内容。

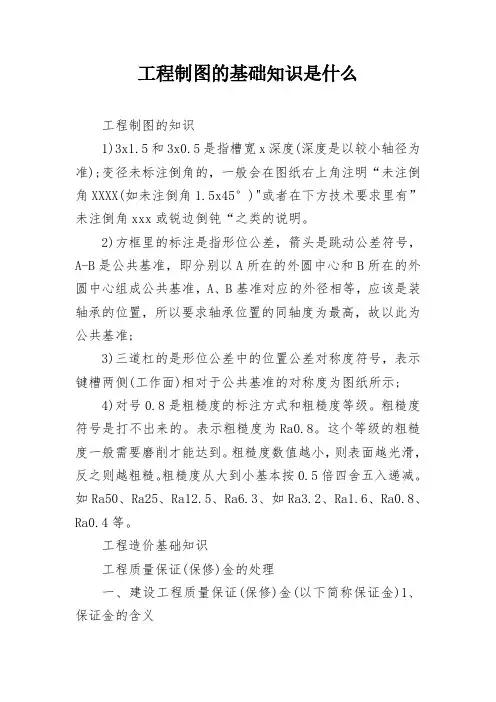

3、标准符号不同类型的制图有不同的标准符号，如机械制图中的公差标识、建筑制图中的材料标识、电气制图中的电气符号等。

标准符号要求规范，便于理解和识别。

4、注释要求图纸中的注释要求内容准确、清晰，包括图纸的名称、制图日期、比例尺、设计单位和审定单位等信息，便于工程人员使用和管理。

5、符合工程规范和标准制图必须符合国家及相关行业的规范和标准，不得有误导性、不规范、不清晰的内容，以保证工程施工和使用的安全和效果。

三、工程制图的技术要求1、三视图三视图是指工程物体的俯视图、正视图和侧视图，能够全面、清晰地表达工程物体的外观和尺寸。

制图要求三视图统一，尺寸相符，比例准确。

2、断面图断面图是指工程物体在某一特定位置上的横截面图，能够表达工程物体的结构和内部尺寸。

制图要求断面图线条清晰，尺寸准确，符合设计要求。

工程制图总结知识点工程制图是工程设计和施工过程中非常重要的一环，是将设计方案和工程要求转化为图纸和图像的过程。

通过工程制图，能够清晰地表达设计意图、方案要求和施工要求，为工程的顺利实施提供了重要的支持和依据。

因此，掌握工程制图的知识和技能对于工程设计人员和施工人员来说非常重要。

下面将对工程制图的相关知识点进行总结。

一、工程制图的基本概念1. 工程制图的定义工程制图是将设计方案和工程要求转化为图纸和图像的过程，依据设计规范和标准，通过绘制图纸和制作图像，清晰地表达设计意图、方案要求和施工要求，并为工程的施工和验收提供依据。

2. 工程制图的分类根据不同的目的和内容，工程制图可以分为设计制图、施工制图和验收制图。

设计制图是根据设计方案和工程要求绘制的图纸和图像，用于表达设计意图和方案要求；施工制图是根据设计制图和施工要求绘制的图纸和图像，用于指导施工人员进行施工；验收制图是根据施工制图和验收要求绘制的图纸和图像，用于对工程质量进行检验和验收。

3. 工程制图的基本要求工程制图应具有准确、清晰、完整和规范的特点。

准确是指工程制图应符合设计要求和技术标准，能够真实地反映设计意图和工程要求；清晰是指工程制图应易于理解和识读，能够清晰地表达各项内容和要求；完整是指工程制图应包含全部必要的内容和要求，能够充分地反映工程的各个方面；规范是指工程制图应符合相关的设计规范和标准，能够达到统一的技术要求和审美要求。

二、工程制图的基本技能1. 绘图工具和设备的使用绘图工具主要包括绘图仪器、绘图材料和绘图辅助工具。

绘图仪器包括绘图机、曲线仪、尺子、量角器等；绘图材料包括绘图纸、墨水、铅笔、橡皮、钢笔等；绘图辅助工具包括图幅、透明片、图钉、钢尺等。

掌握绘图工具的使用方法和技巧，能够提高绘图效率和质量。

2. 图形的绘制和标注在工程制图中，图形的绘制和标注是非常重要的一环。

图形的绘制主要包括直线、圆弧、曲线等，需要掌握绘制几何图形的基本方法和技巧；图形的标注主要包括尺寸标注、文字标注、符号标注等，需要掌握标注的规范和标准。
