zw7真空断路器说明书-zw7-40.5-35kv高压真空断路器说明书说明书

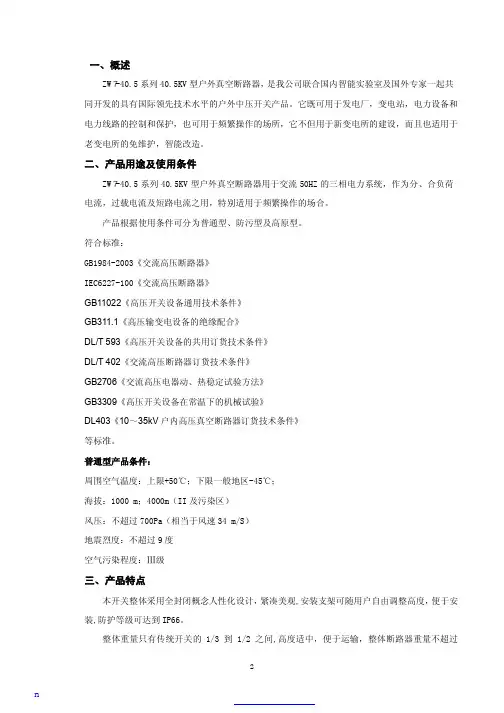

一、概述ZW７-40.5系列40.5KV型户外真空断路器，是我公司联合国内智能实验室及国外专家一起共同开发的具有国际领先技术水平的户外中压开关产品。

它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，它不但用于新变电所的建设，而且也适用于老变电所的免维护，智能改造。

二、产品用途及使用条件ZW７-40.5系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用，特别适用于频繁操作的场合。

产品根据使用条件可分为普通型、防污型及高原型。

符合标准：GB1984-2003《交流高压断路器》IEC6227-100《交流高压断路器》GB11022《高压开关设备通用技术条件》GB311.1《高压输变电设备的绝缘配合》DL/T 593《高压开关设备的共用订货技术条件》DL/T 402《交流高压断路器订货技术条件》GB2706《交流高压电器动、热稳定试验方法》GB3309《高压开关设备在常温下的机械试验》DL403《10～35kV户内高压真空断路器订货技术条件》等标准。

普通型产品条件：周围空气温度：上限+50℃；下限一般地区-45℃；海拔：1000 m；4000m（II及污染区）风压：不超过700Pa（相当于风速34 m/S）地震烈度：不超过9度空气污染程度：Ⅲ级三、产品特点本开关整体采用全封闭概念人性化设计，紧凑美观,安装支架可随用户自由调整高度，便于安装,防护等级可达到IP66。

整体重量只有传统开关的1/3到1/2之间,高度适中，便于运输，整体断路器重量不超过400kg。

机械性能稳定,开关整体径向偏差只有0.08mm。

机构输出使用传动效率高，三相同期性及分合闸特性完美。

产品的机械操作部分，采用目前最新优化改进的CT56型操动机构，机械寿命10000次，高效率的传动使得机构的合闸功只需要普通同类老型开关的85%（如ZW7，ZW30，ZW37开关），使得机械耐久性能更提高了一个等级，可以经受更长时间的考验，基本上实现少维护概念,其耐受高低温零下-50℃至50℃。

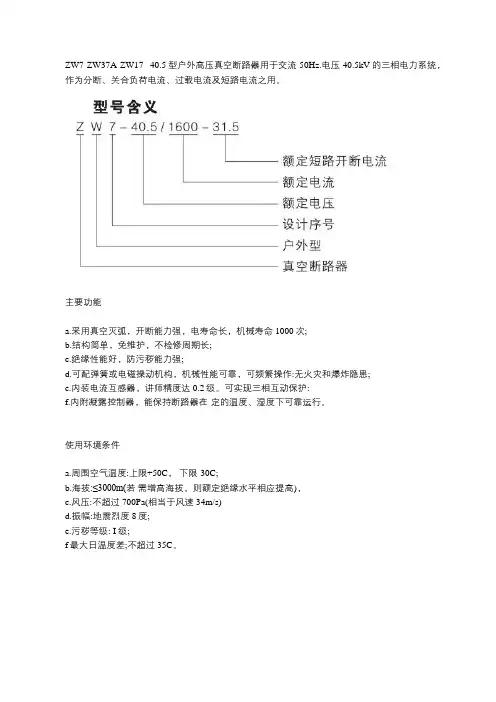

ZW7-ZW37A-ZW17- 40.5型户外高压真空断路器用于交流50Hz.电压40.5kV的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。

主要功能
a.采用真空灭弧，开断能力强，电寿命长，机械寿命1000次;
b.结构简单，免维护，不检修周期长;
c.绝缘性能好，防污秽能力强;
d.可配弹簧或电磁操动机构，机械性能可靠，可频繁操作:无火灾和爆炸隐患;
e.内装电流互感器，讲师精度达0.2级。

可实现三相互动保护:
f.内附凝露控制器，能保持断路器在-定的温度、湿度下可靠运行。

使用环境条件
a.周围空气温度:上限+50C，下限-30C;
b.海拔:≤3000m(若需增高海拔，则额定绝缘水平相应提高)，
c.风压:不超过700Pa(相当于风速34m/s)
d.振幅:地震烈度8度;
e.污秽等级: I 级;
f最大日温度差;不超过35C。

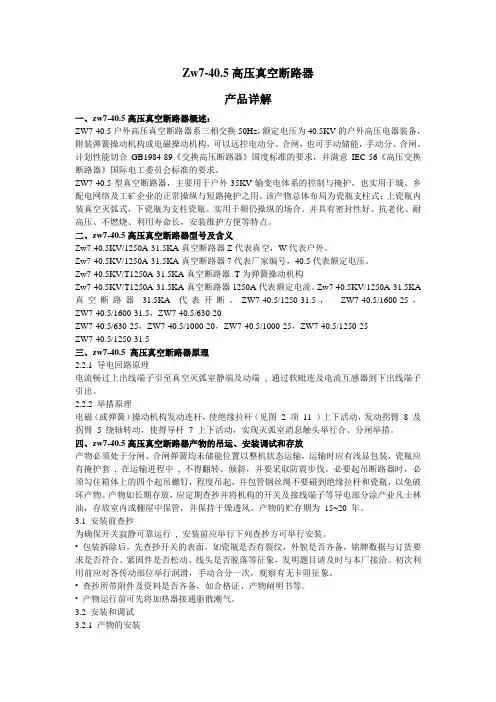

Zw7-40.5高压真空断路器产品详解一、zw7-40.5高压真空断路器概述：ZW7-40.5户外高压真空断路器系三相交换50Hz，额定电压为40.5KV的户外高压电器装备，附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可手动储能，手动分、合闸。

计划性能切合GB1984-89《交换高压断路器》国度标准的要求，并满意IEC-56《高压交换断路器》国际电工委员会标准的要求。

ZW7-40.5型真空断路器，主要用于户外35KV输变电体系的控制与掩护，也实用于城、乡配电网络及工矿企业的正常操纵与短路掩护之用。

该产物总体布局为瓷瓶支柱式；上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。

实用于频仍操纵的场合。

并具有密封性好、抗老化、耐高压、不燃烧、利用寿命长，安装维护方便等特点。

二、zw7-40.5高压真空断路器型号及含义Zw7-40.5KV/1250A-31.5KA真空断路器Z代表真空，W代表户外。

Zw7-40.5KV/1250A-31.5KA真空断路器7代表厂家编号，40.5代表额定电压。

Zw7-40.5KV/T1250A-31.5KA真空断路器T为弹簧操动机构Zw7-40.5KV/T1250A-31.5KA真空断路器1250A代表额定电流。

Zw7-40.5KV/1250A-31.5KA 真空断路器31.5KA代表开断。

ZW7-40.5/1250-31.5，ZW7-40.5/1600-25，ZW7-40.5/1600-31.5，ZW7-40.5/630-20ZW7-40.5/630-25，ZW7-40.5/1000-20，ZW7-40.5/1000-25，ZW7-40.5/1250-25ZW7-40.5/1250-31.5三、zw7-40.5 高压真空断路器原理2.2.1 导电回路原理电流畅过上出线端子引至真空灭弧室静端及动端, 通过软毗连及电流互感器到下出线端子引出。

2.2.2 举措原理电磁（或弹簧）操动机构发动连杆，使绝缘拉杆（见图2 项11 ）上下活动，发动拐臂8 及拐臂5 绕轴转动，使得导杆7 上下活动，实现灭弧室消息触头举行合、分闸举措。

ZW7系列户外真空断路器使用说明书陕西泰开高压开关制造有限公司一，ZW7系列40.5KV型户外智能真空断路器，是陕西泰开高压开关制造有限公司开发的具有国际九十年代初水平的户外产品。

它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。

二，ZW7-40.5型户外高压智能真空断路器，是我公司自主研发的一种综合保护户外智能开关。

它主要由真空断路器本体和控制器的及外置电压互感器三大部分组成，三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

三，户外商压交流真空断路器，具有性能安全可靠、维护简便、检修周期长等优点。

由于采用填充新型绝缘材料，达到了灭弧室外侧及瓷套内璧无凝露口互感器置于机构箱内的整体结构，方便了安装。

而且还避免了其他开关的油、气休泄露和毒性问题。

由于该断路器的动、静触头密封在真空灭弧室内，利用真空作为绝缘介质和灭弧介质，因而具备一系列其他类型开关无法比拟的优点。

所以该产品是取代DW多油断路器的理想产品。

本产品的操作机构箱在断路器中部的结构型式为中置式高压真空断路，该型式断路器外形长度尺寸比原断路器减少260mm ，适用于空间位量较小的地方安装。

四，户外真空断路器采用三相共箱的金属外壳或不锈钢外壳，内部采用单相固体复合绝缘结构，既作外绝缘又作受力及支撑作用，真空灭弧室采用外包硅胶套或大爬距陶瓷外壳灭弧室，用于分合闸传动的拉杆，采用大伞群硅胶绝缘，有效地解决了户外真空断路器地外绝缘凝露及抗污秽问题。

五，ZW7-35真空断路器应用了多项专利技术，使它具有很多优点：无SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可选配，可以在100米范围内控制开关的分合；适用于城乡电网地操作和远方控制；除了电池每5年更换一次外，断路器本体基本终身免维护。

描述：一、产品概述CHZ7-40.5户外高压真空自动重合器（以下简称重合器）是由真空断路器和重合器控制器配置而成的新型重合器。

微机保护功能具有速断、延时速断、过流三段式保护功能，灵活整定，定时限的快慢特性，用户可设置保护定值和延时。

备用保护值自动切换功能。

冷负荷自动延时功能，重合闸功能最多可设定3次重合闸，自由选择重合次数和不同重合闸间隔。

产品集测量、控制、监测、通讯、远动等多种功能于一体，具有高度集成、灵活配置、友好人机界面的特点，适用于简单或复杂配电系统，无需后台即可实现配电网自动化的基本功能，也可作为有后台系统的配电网自动化终端设备，满足电力系统高稳定性和可靠性的要求，是实现电力系统自动化的基础硬件装置。

可适用于35kV变电站的新建与改造，城农网35kV线路的新建与改造，油田、矿山35kV配电线路，工矿企业35kV开闭和自动化铁路35kV干线等。

二、使用的环境及条件2.1环境温度上限+40℃，下限-30℃(一般地区)，-40℃(高寒地区)；2.2海拔：不超过1000m;2.3风压：不超过700Pa(相当于风速34/m/s)；2.4空气污秽程度：Ⅲ极。

三、重要的技术参数四、智能重合控制器4.1概述ZCW-12系列智能重合控制器是采用现代微电子技术和通讯技术等多种高新技术设计的新型高压交流自动重合器控制装置。

它集保护、测量、控制、监测、通讯、远动等功能于一体，具有集成度高、配置灵活、界面友好等特点。

广泛应用于城网和农网中，它对6-35kV高压架空线路上的柱上开关、分段开关、联络开关等一次设备进行控制操作，实现配电网故障定位、故障隔离和自动快速恢复非故障区域供电。

ZCW-12系列智能重合控制器适用于各类配电系统，无需后台即可实现配电网自动化的基本功能，也可作为后台系统的配网自动化终端设备，满足电力系统高稳定性和可靠性的要求，是实现电力系统自动化的基础硬件装置。

4.2使用环境条件4.2.1工作环境温度范围为-30℃~+70℃(宽温型-40℃~+85℃)。

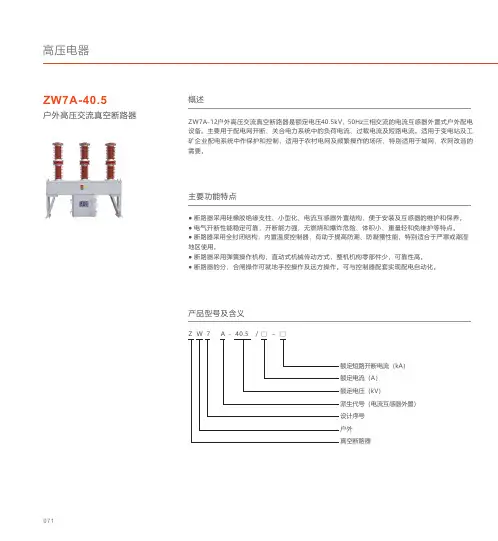

概述ZW7A-12户外高压交流真空断路器是额定电压40.5kV，50Hz三相交流的电流互感器外置式户外配电设备。

主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制，适用于农村电网及频繁操作的场所，特别适用于城网、农网改造的需要。

产品型号及含义● 断路器采用硅橡胶绝缘支柱、小型化、电流互感器外置结构，便于安装及互感器的维护和保养。

● 电气开断性能稳定可靠，开断能力强，无燃烧和爆炸危险、体积小、重量轻和免维护等特点。

● 断路器采用全封闭结构，内置温度控制器，有助于提高防潮、防凝露性能，特别适合于严寒或潮湿地区使用。

● 断路器采用弹簧操作机构，直动式机械传动方式，整机机构零部件少，可靠性高。

● 断路器的分、合闸操作可就地手控操作及远方操作。

可与控制器配套实现配电自动化。

主要功能特点额定短路开断电流（kA）额定电流（A）额定电压（kV）派生代号（电流互感器外置）设计序号户外真空断路器Z W 7 - 40.5 / □ - □AZW7A-40.5户外高压交流真空断路器高压电器071ZW7A-40.5断路器主要技术参数与特性参数户外高压交流真空断路器072外形尺寸与安装尺寸订货须知订货时要说明产品的型号、名称、数量、额定电流、额定开断电流、所配电流互感器电流比、操作方式及操作电压等。

1、绝缘支柱2、电流互感器3、安装支架4、机构箱ZW7A-40.5型断路器中置式外形尺寸图ZW7A-40.5户外高压交流真空断路器高压电器073。

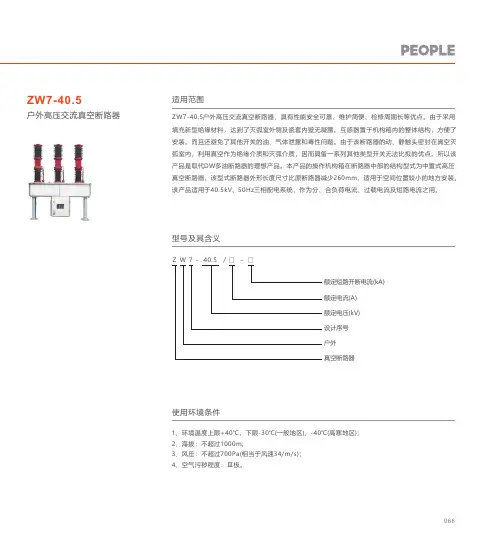

适用范围ZW7-40.5户外高压交流真空断路器，具有性能安全可靠、维护简便、检修周期长等优点。

由于采用填充新型绝缘材料，达到了灭弧室外侧及瓷套内壁无凝露。

互感器置于机构箱内的整体结构，方便了安装。

而且还避免了其他开关的油、气体泄露和毒性问题。

由于该断路器的动、静触头密封在真空灭弧室内，利用真空作为绝缘介质和灭弧介质，因而具备一系列其他类型开关无法比拟的优点。

所以该产品是取代DW多油断路器的理想产品。

本产品的操作机构箱在断路器中部的结构型式为中置式高压真空断路器，该型式断路器外形长度尺寸比原断路器减少260mm，适用于空间位置较小的地方安装。

该产品适用于40.5kV、50Hz三相配电系统，作为分、合负荷电流、过载电流及短路电流之用。

型号及其含义使用环境条件1、环境温度上限+40℃，下限-30℃(一般地区)，-40℃(高寒地区)；2、海拔：不超过1000m;3、风压：不超过700Pa(相当于风速34/m/s)；4、空气污秽程度：Ⅲ极。

Z W 7 - 40.5 / □ - □额定短路开断电流(kA)额定电流(A)额定电压(kV)设计序号户外真空断路器ZW7-40.5户外高压交流真空断路器068主要技术参数ZW7-40.5户外高压交流真空断路器表2高压电器069外形及安装尺寸1、外形尺寸2、安装尺寸a. 安装尺寸如图示b. 安装基础尺寸图订货须知订货时应提供下列技术参数：1、产品型号名称及数量；2、额定电流、额定电压；3、额定短路开断电流、操作电压；4、互感器配置情况；5、备品备件名称及数量；6、有无其它特殊要求。

1、瓷瓶2、互感器室3、安装架 4、机构箱ZW7-40.5户外高压交流真空断路器070。

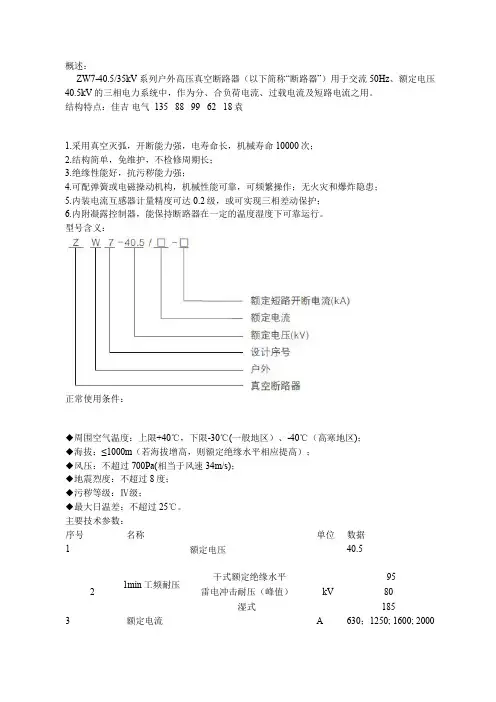

概述：ZW7-40.5/35kV系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压40.5kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。

结构特点：佳吉电气 135 88 99 62 18袁1.采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；2.结构简单，免维护，不检修周期长；3.绝缘性能好，抗污秽能力强；4.可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；5.内装电流互感器计量精度可达0.2级，或可实现三相差动保护；6.内附凝露控制器，能保持断路器在一定的温度湿度下可靠运行。

型号含义：正常使用条件：◆周围空气温度：上限+40℃，下限-30℃(一般地区）、-40℃（高寒地区)；◆海拔：≤1000m（若海拔增高，则额定绝缘水平相应提高）；◆风压：不超过700Pa(相当于风速34m/s)；◆地震烈度：不超过8度；◆污秽等级：Ⅳ级；◆最大日温差：不超过25℃。

主要技术参数：序号名称单位数据1额定电压40.521min工频耐压干式额定绝缘水平kV95雷电冲击耐压（峰值）80湿式1853额定电流A630；1250; 1600; 20004额定短路开断电流KA20; 25; 31.55额定操作顺序分-0.3s-合分-180s-合分6额定短路开断电流次数次127额定短路关合电流（峰值）KA50; 63; 808额定峰值耐受电流KA63/809额定短时耐受电流KA20; 25; 31.510额定短路持续时间s411触头开距mm22±212触头超行程mm4±113平均分闸速度m/s 1.5±0.214平均合闸速度m/s0.7±0.215触头合闸弹跳时间ms≤216三相台(分)闸同期性时差ms≤217合闸时间ms≤15018分闸时间ms≤6019机械寿命次10000。

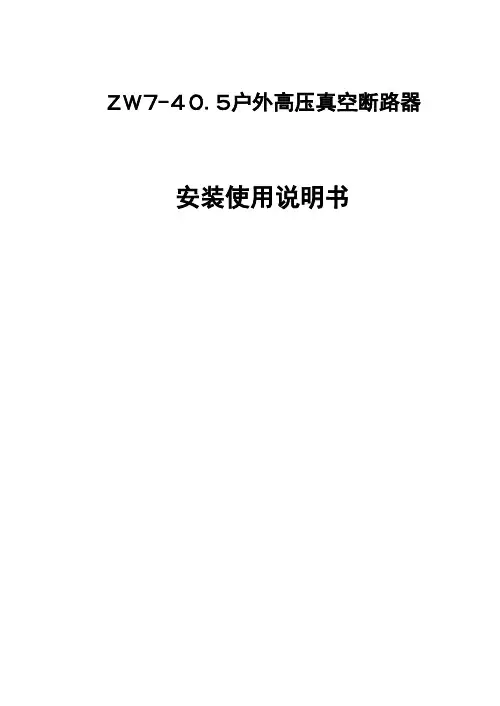

ＺＷ７-４０.５户外高压真空断路器安装使用说明书1 概述1.1产品型号、名称、规格- 20、25、31.5Z W7- 40.5／12501600额定短路开断电流（KA）额定电流（A）额定电压（kV）设计序号户外真空断路器1.2 产品的主要用途和适用范围ZW7-40.5型户外高压真空断路器适用于最高工作电压为40.5kV 的三相交流（50HZ）电力系统中，它可供工矿企业，发电厂及变电站做保护和控制之用，并适用于各种频繁操作场所。

本断路器符合GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》；GB1984-89《交流高压断路器》及IEC56《高压交流断路器》和JB3855-1996《3.6-40.5kV户内交流高压真空断路器》的要求。

1.3使用环境条件a)环境温度不高于+40℃，不低于-40℃；b) 海拔高度不超过1000m；c) 空气相对湿度日平均值不大于95%，月平均值不大于90%；d) 地震烈度不超过8度；e) 空气污秽等级：Ⅲ级。

1.4产品外形见图1,传动结构见图22 结构及工作原理2.1 本产品为户外高压真空断路器，总体结构为瓷柱式，由上下瓷套组成，真空灭弧室装在上瓷套中，下瓷套为支柱，保证带电部分对地绝缘，瓷套外有绝缘传动拉杆，三相装在一个共同的底箱上（如图1）。

2.2 操动机构及连杆在机构箱内，机构箱为防水型，为防止箱体内电气控制元件受潮，机构箱内装有加热器。

2.3 本产品可加装电流互感器，每相可四个线圈，其中两个用于测量，两个用于保护，根据用户需要，可安装变比为50～1600/5，准确等级为0.2，0.2S,0.5，10P级的电流互感器。

2.4传动机构，包括绝缘拉杆、拐臂及导杆，调整绝缘拉杆和导杆的长度，可以调整开关的开距和超程。

2.5断路器工作原理2.5.1动作原理操作机构合闸线圈通电时，与机构主轴配钻的拐臂拉动连杆运动，使绝缘杆11（图2）向下运动，带动拐臂5及8绕轴运动，使导杆7向上运动，从而实现合闸动作，同时分闸弹簧储能，当分闸线圈通电时，连杆机构脱扣，分闸弹簧带动各连杆，实现与合闸过程相反的方向运动，实现断路器分闸目的。

1.概述1.1产品型号及名称ZW7-40.5型户外高压真空断路器。

1.2产品用途ZW7-40.5型户外高压真空断路器用于交流50Hz、40.5kV的三相电力系统，作为分、合负荷电流、过载电流及短路电流之用。

1.3该断路器符合国家标准GB1984-2003《交流高压断路器》和国际电工委员会标准IEC56《高压交流断路器》的要求。

1.4断路器的主要特点a．采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；b．结构简单，免维护，不检修周期长；c．绝缘性能好，抗污秽能力强；d．可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；e．内装电流互感器计量精度达0.2级，可实现三相差动保护；f．内附凝露控制器，能保持断路器在一定的温度湿度下可靠运行。

1.5断路器使用条件A．周围空气温度上限+40℃下限一般地区-30℃，高寒地区-40℃；B．海拔不超过1000m；C．风压不超过700Pa（相当于风速34m/s）；D．地震烈度不超过8度；E．空气污秽程度I I I级1.6产品外形尺寸见附图。

1.7技术参数见表1表1项目单位参数额定电压kV 40.5额定绝缘水平1min工频耐压干试kV95湿试（对地外绝缘）80 雷压冲击耐压（峰值）185额定电流 A 1250、1600、2000 额定短路开断电流kA 20、25、31.5额定操作顺序分~0.3~合分~180S~合分额定短路开断电流开断次数次20额定短路关合电流（峰值）kA 50、63、80额定峰值耐受电流额定短时耐受电流kA 20、25、31.5额定短路持续时间s 4机械寿命次10000额定操作电压及辅助回路额定电压V 交、直流220、110 动静触头允许磨损厚度mm 3重量kg 8001.8产品调整后技术参数见表2。

表2触头开距mm 20±2触头接触行程mm 4±1平均分闸速度m/s 1.5±0.2平均合闸速度m/s 0.7±0.2触头合闸弹跳时间ms ≤2三相合(分)闸同期性时差ms ≤2合闸时间ms ≤150分闸时间ms ≤60每相回路直流电阻µΩ≤100注:*每相回路直流电阻值不包括电流互感器电阻值。

zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书产品名称zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书公司名称陕西泰开高压开关制造有限公司价格888.00/台规格参数品牌:陕西泰开高压开关厂型号:zw7-40.5-630产地:西安市公司地址西安市未央区新城工业园区26号联系电话029-******** 183********产品详情zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书陕西泰开高压开关制造有限公司ZW7系列40.5KV型户外真空断路器，是我公司开发的具有国际九十年代初水平的户外产品。

它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。

2产品用途及使用条件ZW7系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。

产品根据使用条件可分为普通型、防污型及高原型符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。

普通型产品条件：周围空气温度上限+40℃下限一般地区-30℃,高寒地区-40℃海拔：2000 m分压不超过700Pa（相当于风速34 m/S）地震烈度，不超过8度空气污染程度Ⅲ级注：防污型使用环境为空气污秽程度Ⅳ级；高原型使用环境为海拔4000m以下。

产品结构和工作原理该产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。

机构和与断路器联接的连杆在一个防水的箱体内。

如图2所示。

断路器的传动机构是由连杆和拐臂组成，灭弧室的动端通过拐臂，绝缘拉杆，联杆和操动机构的输出轴相连。

输出轴的转动带动实现灭弧室动触头进行，分合动作。

见下图32.1产品主要部件的结构简述该产品主要由真空灭弧室，电流互感器，传动机构及操动机构组成。

ZW7-40.5使用说明书ZW7-40.5系列户外高压电站型真空断路器(可分侧装式和中置式)是三相交流50Hz户外高压开关设备，适用于35kV输电系统的控制和保护，也可用于联络断路器及开合电容器组的场合。

主要用于户外35KV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。

该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。

适用于频繁操作场所。

并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长，安装维护方便等特点。

主要技术特点1、瓷柱式结构，防水型传动箱，新型的真空灭弧室；2、2-3只电流互感器，每相四个线圈，根据用户需要选择变化；3、可配CD10电磁机构或CT19弹簧机构；4、开断性能好，可靠性高寿命长，维护工作量小；5、无油化、无气化、经济环保；6、外绝缘修正后现运行海拔2700mm。

使用环境条件1、海拔：≤2500m；2、周围空气温度：最高+40℃，最低-35℃；3、风压不超过700Pa(相当于风速34m/s)；4、地震烈度不超过8度；5、空气污染程度：Ⅲ级；6、最大日温差：不超过25℃主要技术参数序号项目单位参数1 额定电压kV 40.52 额定频率Hz 503 额定电流 A 1250,1600,20004 额定绝缘水平1min工频耐压干试kV95湿试80雷电冲击耐压（峰值）1855 额定短路开断电流kA 20，25，31.56 额定短路关合电流50，63，807 额定短时耐受电流20，25，31.58 额定峰值耐受电流50，63，809 额定短路持续时间s 410 额定短路开断电流开断次数次2011 额定电容器组开断电流 A 40012 额定操作顺序分-0.3s-合分-180s-合分13 全开断时间s 0.114 机械寿命次1000015 动静触头允许磨损厚度mm 316 重量kg 1100。

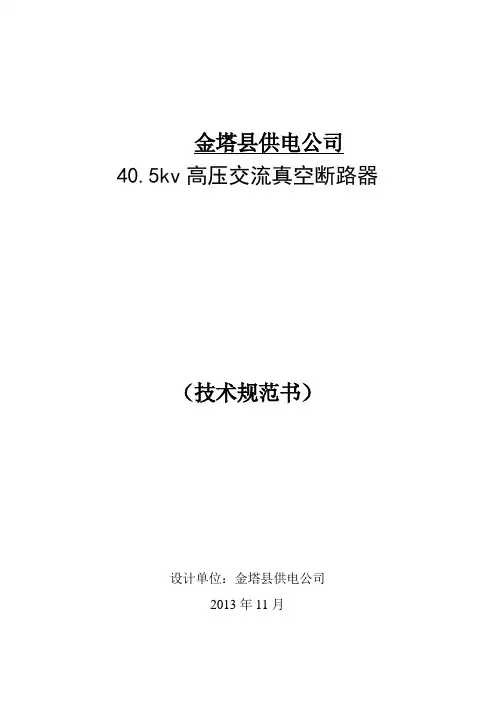

1 总则1.1 本设备技术规范书适用于35kV户外高压真空断路器，它提出了该断路器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本规范书中提出的最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款逐条提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

下列标准所包含的条文，通过在本技术规范书引用而构成的为本技术规范的条文。

本技术规范出版时，的示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB 311.1 《高压输变电设备的绝缘配合》SD/T318 《高压开关柜闭锁装置技术条件》GB 7351 《局部放电测量》GB2706 《交流高压电器动热稳定试验方法》GB 4473 《交流高压断路器的合成试验》DL/T 593 《高压开关设备的共用订货技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》GB/T 5582 《高压电力设备外绝缘污秽等级》GB/T13540 《高压开关设备抗地震性能试验》1.6本设备技术规范书未尽事宜，由需供双方协商确定。

1.7供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本超标书技术规范的设备，并有在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
