水泥矿粉密度检验细则

矿粉密度试验1目的与适用范嗣用于检验矿粉的质量，供沥青混合料配合比设计汁算使用，同时适用于测定供袢制沥青混合料用的其它填料如水泥、石灰、粉煤灰的相对密度。

仪具与材料2，如图或300mL (1)李氏比重瓶：容量为250mL T0352-1所示。

0.01g。

(2)天平：感量不大干℃。

105℃±5 (3)烘箱：能控温在 0.5℃±℃。

(4)恒温水槽：能控温在20 (5)其它：瓷皿、小牛角匙、干燥器、漏斗等。

试验步骤3℃烘箱中烘干至1053.1将代表性矿粉试样置瓷皿中，在连同小牛角匙、，放入干燥器中冷却后，(恒重一般不少于6h)，矿粉质量应不少于0.01g，准确至)漏斗一起准确称量(m1％。

20．3.2向比重瓶中注入蒸馏水，至刻度0~1mL之间，将比重瓶放入20℃的恒温水槽中，静放至比重瓶中的水温不再变化为止(一般不少于2h)，读取比重瓶中水面的刻度(V)，准1确至0.02mL。

3.3用小牛角匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中水的液面上升至接近比重瓶的最大读数时为止，轻轻摇晃比重瓶，使瓶中的空气充分逸出。

再次将比重瓶放入恒温水槽中，待温度不再变化时，读取比重瓶的读数(V)，2准确至0.02mL。

整个试验过程中，比重瓶中的水温变化不得超过1℃。

3.4准确称取牛角匙、瓷皿、漏斗及剩余矿粉的质量(m2)，准确至0.01g。

注：对亲水性矿粉应采用煤油作介质测定，方法相同。

4计算按式(T0352-1)及式(T0352—2)计算矿粉的密度和相对密位。

3度，精确至小数点后m?mρ= （T0352-1）21fV?V12?γ= (T0352—2)?w3／㎝(g——矿粉的密度)式中：ρ；f——矿粉对水的f f'相对密度，无量纲；γf——牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥m1质量(g)；——牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥m2质量(g)；——加矿粉以前比重瓶的初读数(mL)；V1——加矿粉以后比重瓶的终读数(mL)；V2——试验温度时水的密度，按附录B表B-1取用。

水泥矿粉比表面积检验细则一、依据标准：《水泥比表面积测定方法》(GB/T 8074—2008)。

二、仪器设备：1、Blaine透气仪，由透气圆筒、压力计、抽气装置等三部分组成。

2、透气圆筒内径为12.70±0.05mm，由不锈钢制成。

圆筒内表面的光洁度为▽6，圆筒的上口边应与圆筒主轴垂直，圆筒下部锥度应与压力计上玻璃磨口锥度一致，二者应严密连接。

在圆筒内壁，距离圆筒上口边55±10㎜处有一突出的宽度为0.5～1㎜的边缘，以放置金属穿孔板。

3、穿孔板由不锈钢或其他不受腐蚀的金属制成，厚度为1.0～0.1mm。

在其面上，等距离地打有35个直径1mm的小孔，穿孔板应与圆筒内壁密合。

穿孔板二平面应平行。

4、捣器用不绣钢制成，插入圆筒时，其间隙不大于0.1mm。

捣器的底面应与主轴垂直，侧面有一个扁平槽，宽度为3.0±0.3mm。

捣器的顶部有一个支持环，当捣器放入圆筒时，支持环与圆筒上口边接触，这时捣器底面与穿孔原板之间的距离为15.0±0.5mm。

5、压力计 U形压力计的尺寸，由外径为9mm的，具有标准厚度的玻璃管制成。

压力计一个臂的顶端有一个锥形磨口与透气圆筒紧密连接，在连接透气圆筒的压力计臂上刻有环形线。

从压力计底部往上280～300mm处有一个出口管，管上装有一个阀门，连接抽气装置。

6、抽气装置用小型电磁泵，也可用抽气球。

7、滤纸采用符合国标的中速定量滤纸。

8、分析天平分度值为1mg。

9、计时秒表精确读到0.5s。

10、烘干箱三、试样准备：1、将110±5℃下烘干并在干燥器中冷却到室温的标准试样，倒入100ml的密闭瓶内，用力摇动2min，将结成团的试样振碎，使试样松散。

静置2min后，打开瓶盖，轻轻搅拌，使在松散过程中落到表面的细粉，分布到整个试样中。

2、水泥试样，应先通过0.9mm方孔筛，再在110±5℃下烘干，并在干燥器中冷却至室温。

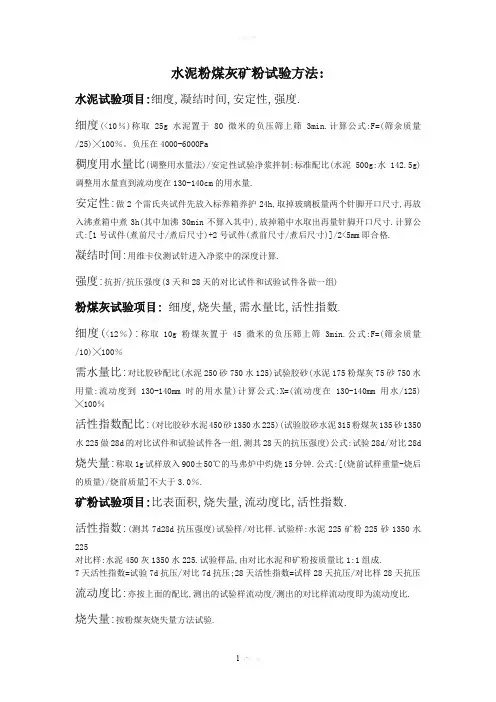

水泥粉煤灰矿粉试验方法:水泥试验项目:细度,凝结时间,安定性,强度.细度(<10％)称取25g水泥置于80微米的负压筛上筛3min.计算公式:F=(筛余质量/25)╳100％。

负压在4000-6000Pa稠度用水量比(调整用水量法)/安定性试验净浆拌制:标准配比(水泥500g:水142.5g)调整用水量直到流动度在130-140cm的用水量.安定性:做2个雷氏夹试件先放入标养箱养护24h,取掉玻璃板量两个针脚开口尺寸,再放入沸煮箱中煮3h(其中加沸30min不算入其中),放掉箱中水取出再量针脚开口尺寸.计算公式:[1号试件(煮前尺寸/煮后尺寸)+2号试件(煮前尺寸/煮后尺寸)]/2<5mm即合格.凝结时间:用维卡仪测试针进入净浆中的深度计算.强度:抗折/抗压强度(3天和28天的对比试件和试验试件各做一组)粉煤灰试验项目:细度,烧失量,需水量比,活性指数.细度(<12％):称取10g粉煤灰置于45微米的负压筛上筛3min.公式:F=(筛余质量/10)╳100％需水量比:对比胶砂配比(水泥250砂750水125)试验胶砂(水泥175粉煤灰75砂750水用量:流动度到130-140mm时的用水量)计算公式:X=(流动度在130-140mm用水/125) ╳100％活性指数配比:(对比胶砂水泥450砂1350水225)(试验胶砂水泥315粉煤灰135砂1350水225做28d的对比试件和试验试件各一组,测其28天的抗压强度)公式:试验28d/对比28d 烧失量:称取1g试样放入900±50℃的马弗炉中灼烧15分钟.公式:[(烧前试样重量-烧后的质量)/烧前质量]不大于3.0％.矿粉试验项目:比表面积,烧失量,流动度比,活性指数.活性指数:(测其7d28d抗压强度)试验样/对比样.试验样:水泥225矿粉225砂1350水225对比样:水泥450灰1350水225.试验样品,由对比水泥和矿粉按质量比1:1组成.7天活性指数=试验7d抗压/对比7d抗压;28天活性指数=试样28天抗压/对比样28天抗压流动度比:亦按上面的配比,测出的试验样流动度/测出的对比样流动度即为流动度比. 烧失量:按粉煤灰烧失量方法试验.欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

水泥密度试验检测方案方法
一、取样
1、袋装水泥：每1/10编号从袋中取至少6kg
2、散装水泥：每1/10编号在5min内取至少6kg
每一标号所取10个分割样应分别过0.9mm方孔筛，不得混杂。

封存样应密封保存3个月
二、水泥密度实验
1、目的、适用范围
本方法规定了水泥密度的测量方法。

本方法适用于硅酸盐水泥，矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥的密度及指定采用本方法的其他粉末状物料密度的测定。

2、试验步骤：
将无水煤油注入李氏瓶中，恒温30min，记下第一次读数。

水泥过0.9mm方孔筛，在110℃±5℃温度下干燥1小时，并且在干燥器内冷却至室温，称取水泥60g，精确至0.01g，装入李氏瓶中，反复摇动，直至无气泡溢出，再次恒温30min，记下第二次读数。

3、试验结果计算
ρ=1000×P÷V
ρ：水泥密度（kg/m3）
P：装入密度瓶的水泥质量（g）
V：第二次读数减去第一次读数（cm3）
密度须以两次试验结果的平均值确定，计算精确至10kg/m3。

两次试验结果之差不得超过20kg/m3。

★磨细矿渣粉检测作业指导书一、适用范围本细则适用于粒化高炉矿渣粉密度、比表面积（勃氏法)、氧化镁、烧失量、三氧化硫、流动度比、活性指数等指标的测定.二、技术标准1、《水泥密度测定方法》GB/T 208—942、《水泥化学分析方法》GB/T 176—20083、《水泥比表面积测定法（勃氏法）》GB 8074-20084、《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T 18046-20085、《铁路混凝土工程施工质量验收标准》TB10424-2010三、采用的仪器设备四、检测项目、被测参数及允许变化范围技术要求：1．开始进行检测前应首先检查软练室温湿度是否符合规范要求,若不符合应开启设备使之符合要求后方可开始检测。

2．检查仪器设备的电路连接是否正确，是否出现线路破损、漏电现象。

3．接通电源，空载运转各仪器设备，确定其是否运转正常。

4．检查检测用水是否清澈、可透明，是否符合检测要求。

六、试验步骤及数据处理1、密度（1）。

将无水煤油注入李氏瓶中至0到1mL刻度线后（以弯月面下部为准），盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控制在李氏瓶刻度时的温度）,恒温30min，记下初始（第一次）读数。

（2）. 从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。

（3）。

试样应预先通过0。

90mm方孔筛，在110±5℃温度下干燥1h,并在干燥器内冷却至室温。

称取矿粉60g，称准至0.01g.(4). 用小匙将试样一点点的装入(1）条的李氏瓶中，反复摇动（亦可用超声波震动),至没有气泡排出，再次将李氏瓶静置于恒温水槽中，恒温30min，记下第二次读数。

(5）。

第一次读数和第二次读数时，恒温水槽的温度差不大于0.2℃。

（6）. 结果计算①矿粉体积应为第二次读数减去初始（第一次）读数，即矿粉所排开的无水煤油的体积（mL）.②矿粉密度ρ(g/cm3）按下式计算：矿粉密度ρ=矿粉质量（g）/排开的体积(cm3)结果计算到小数第三位,且取整数到0。

矿粉密度一、目的与适用范围用于检验矿粉的质量，供沥青混合料配合比设计计算使用，同时适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的相对密度。

二、依据标准《公路工程集料试验规程》JTG E42-2005三、仪器设备李氏比重瓶：容量为250mL 或300mL 。

天平：感量不大于0.01g.烘箱：能控温在105℃±5℃。

恒温水澡：能控温在20℃±0.5℃。

其他：瓷皿、小牛角匙、干燥器、漏斗等。

四、试验步骤4.1将代表矿粉试样置瓷皿中，在105℃烘箱中烘干至恒重（一般不少于6h ），放入干燥器中冷却后，连同小牛角匙、漏斗一起准确称量（m1）准确至0.01g ，矿粉数量应不少于200g 。

4.2向比重瓶中注入蒸馏水，至刻度0mL ～1mL 之间，将比重瓶放入20℃的恒温水槽中，静放至比重瓶的水温不再变化为止（一般不少于2h ），读取比重瓶中水面的刻度（V1）至0.02mL.4.3用牛角小匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中的液面上升至接近比重瓶的最大读数为止，轻轻摇晃比重瓶，是瓶中的空气充分逸出。

再次将比重瓶放入恒温水槽中，待温度不再变化时，读取比重瓶的读数（V2），准确至0.02mL 。

整个试验过程中比重瓶的水温变化不得超过1℃。

4.4准确称取牛角匙、瓷皿、漏斗及剩余矿粉的质量（m2）,准确至小数点后3位。

五、计算按式（T0352-1）及式（T0352-2）计算矿粉的密度及相对密度，精确至小数点后3位。

v v m m f 1221--=ρ （T0352-1）ρργ'wff （T0352-2） 式中：ρf —矿粉的密度（g/cm3）；γf —矿粉对水的相对密度，无量纲；m 1—牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥质量（g ）;m 2—牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥质量（g ）;V 1—加矿粉以前比重瓶的初读数（mL ）；V 2—加矿粉以后比重瓶的初读数（mL ）；ρ'w —试验温度是水的密度，按附录B 表B-1取用。

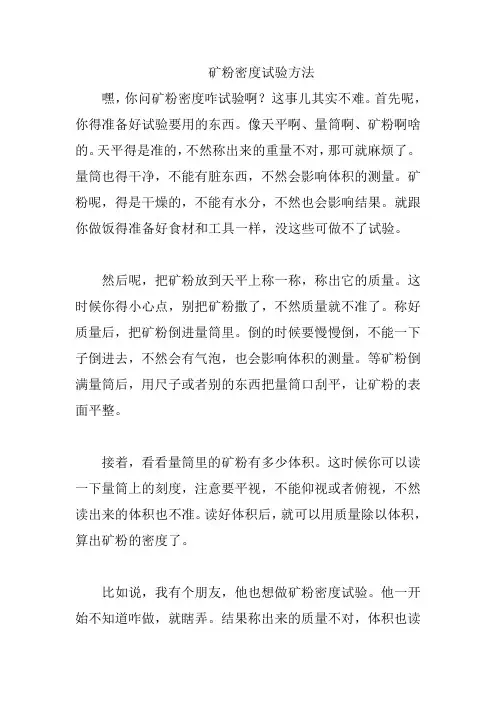

矿粉密度试验方法
嘿，你问矿粉密度咋试验啊？这事儿其实不难。

首先呢，你得准备好试验要用的东西。

像天平啊、量筒啊、矿粉啊啥的。

天平得是准的，不然称出来的重量不对，那可就麻烦了。

量筒也得干净，不能有脏东西，不然会影响体积的测量。

矿粉呢，得是干燥的，不能有水分，不然也会影响结果。

就跟你做饭得准备好食材和工具一样，没这些可做不了试验。

然后呢，把矿粉放到天平上称一称，称出它的质量。

这时候你得小心点，别把矿粉撒了，不然质量就不准了。

称好质量后，把矿粉倒进量筒里。

倒的时候要慢慢倒，不能一下子倒进去，不然会有气泡，也会影响体积的测量。

等矿粉倒满量筒后，用尺子或者别的东西把量筒口刮平，让矿粉的表面平整。

接着，看看量筒里的矿粉有多少体积。

这时候你可以读一下量筒上的刻度，注意要平视，不能仰视或者俯视，不然读出来的体积也不准。

读好体积后，就可以用质量除以体积，算出矿粉的密度了。

比如说，我有个朋友，他也想做矿粉密度试验。

他一开始不知道咋做，就瞎弄。

结果称出来的质量不对，体积也读
错了，算出来的密度当然也不对。

后来他认真看了说明书，又请教了别人，才知道怎么做。

他按照正确的方法做了一遍，终于算出了矿粉的密度。

再比如说，还有个人，他在做试验的时候特别仔细，每个步骤都做得很到位。

他的试验结果很准确，大家都很佩服他。

所以啊，做矿粉密度试验得认真。

准备好工具和材料，称好质量，倒好矿粉，读好体积，算好密度。

这样你就能得到准确的结果啦。

矿粉检测实施细则一、适用范围本细则适用于粒化高炉矿渣粉密度、比表面积（勃氏法）、氧化镁、烧失量、三氧化硫、流动度比、活性指数的测定。

二、技术标准1、《水泥密度测定方法》GB/T 208—942、《水泥化学分析方法》GB/T 176-19963、《水泥比表面积测定法（勃氏法）》GB 8074-874、《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T 18046-2000三、采用的仪器设备五、检测前的检查1．开始进行检测前应首先检查软练室温湿度是否符合规范要求，若不符合应开启设备使之符合要求后方可开始检测。

2．检查仪器设备的电路连接是否正确，是否出现线路破损、漏电现象。

3．接通电源，空载运转各仪器设备，确定其是否运转正常。

4．检查检测用水是否清澈、可透明，是否符合检测要求。

六、试验步骤及数据处理1、密度(1).将无水煤油注入李氏瓶中至0到1mL刻度线后（以弯月面下部为准），盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控制在李氏瓶刻度时的温度），恒温30min，记下初始（第一次）读数。

(2). 从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。

(3). 试样应预先通过0.90mm方孔筛，在110±5℃温度下干燥1h，并在干燥器内冷却至室温。

称取矿粉60g，称准至0.01g。

(4). 用小匙将试样一点点的装入（1）条的李氏瓶中，反复摇动（亦可用超声波震动），至没有气泡排出，再次将李氏瓶静置于恒温水槽中，恒温30min，记下第二次读数。

(5). 第一次读数和第二次读数时，恒温水槽的温度差不大于0.2℃。

(6). 结果计算①矿粉体积应为第二次读数减去初始（第一次）读数，即矿粉所排开的无水煤油的体积（mL）.②矿粉密度ρ(g/cm3)按下式计算：矿粉密度ρ=矿粉质量(g)/排开的体积(cm3)结果计算到小数第三位，且取整数到0.01g/cm3,试验结果取两次测定结果的算术平均值，两次测定结果之差不得超过0.02 g/cm3。

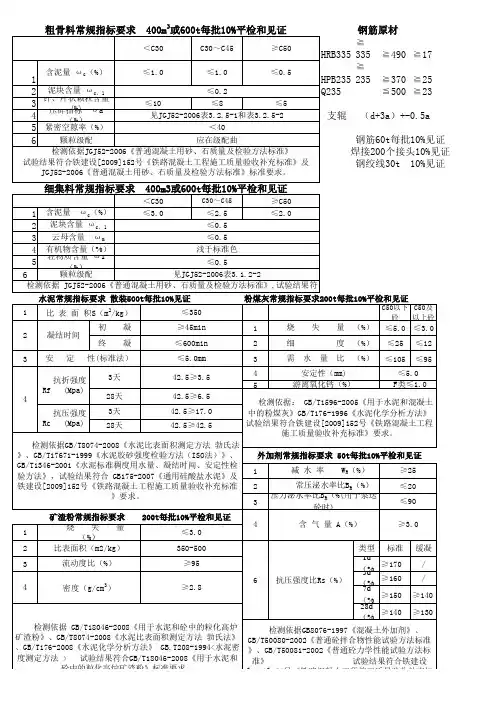

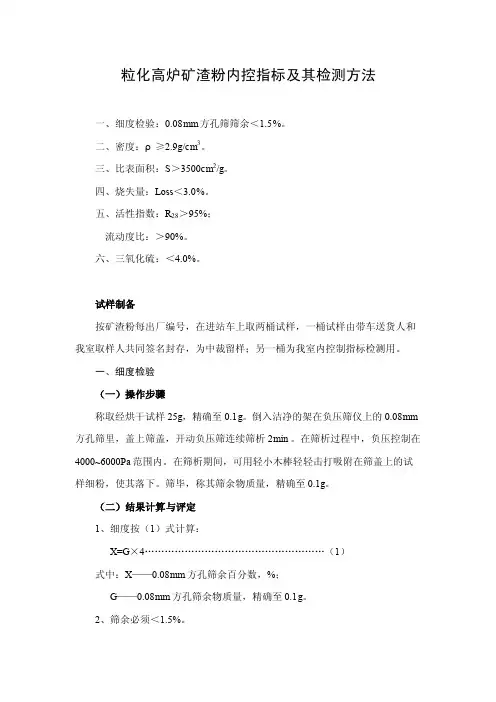

粒化高炉矿渣粉内控指标及其检测方法一、细度检验：0.08mm方孔筛筛余＜1.5%。

二、密度：ρ≥2.9g/cm3。

三、比表面积：S＞3500cm2/g。

四、烧失量：Loss＜3.0%。

五、活性指数：R28＞95%；流动度比：＞90%。

六、三氧化硫：＜4.0%。

试样制备按矿渣粉每出厂编号，在进站车上取两桶试样，一桶试样由带车送货人和我室取样人共同签名封存，为中裁留样；另一桶为我室内控制指标检测用。

一、细度检验（一）操作步骤称取经烘干试样25g，精确至0.1g。

倒入洁净的架在负压筛仪上的0.08mm 方孔筛里，盖上筛盖，开动负压筛连续筛析2min 。

在筛析过程中，负压控制在4000~6000Pa范围内。

在筛析期间，可用轻小木棒轻轻击打吸附在筛盖上的试样细粉，使其落下。

筛毕，称其筛余物质量，精确至0.1g。

（二）结果计算与评定1、细度按（1）式计算：X=G×4 (1)式中：X——0.08mm方孔筛余百分数，%；G——0.08mm方孔筛余物质量，精确至0.1g。

2、筛余必须＜1.5%。

二、密度测定（一）试验步骤1、将无水煤油注入李氏瓶中至0~2刻度线处（以月面下部为准），塞上瓶盖放入恒温水槽内，使刻度部分浸入水中，恒温30min，记下初始读数（第一次）。

2、从恒温水槽中提出李氏瓶，用滤纸将李氏瓶细长颈内的煤油抹干净。

3、称取经烘干并已冷却至室温的矿渣粉试样60g，精确至0.01g。

4、用小匙将矿渣粉试样一点点慢慢地加入李氏瓶中，反复摇动，使矿渣粉中的空气排出，直至李氏瓶中没有气泡排出为止。

接着将李氏瓶静置于恒温水槽中恒温30min，记下无水煤油上涨的刻度（第二次读数）。

5、第一次读数和第二次读时，恒温水槽的温差不大于0.2℃。

（二）结果计算与评定1、第二次读数减去第一次读数，即为矿渣粉的体积（cm3）。

2、矿渣粉密度按（2）式计算，精确至0.001g/cm3：ρ=G/V (2)式中：ρ——矿渣粉密度，g/cm3；G——矿渣粉试样质量，g；V——矿渣粉试样体积，cm3。

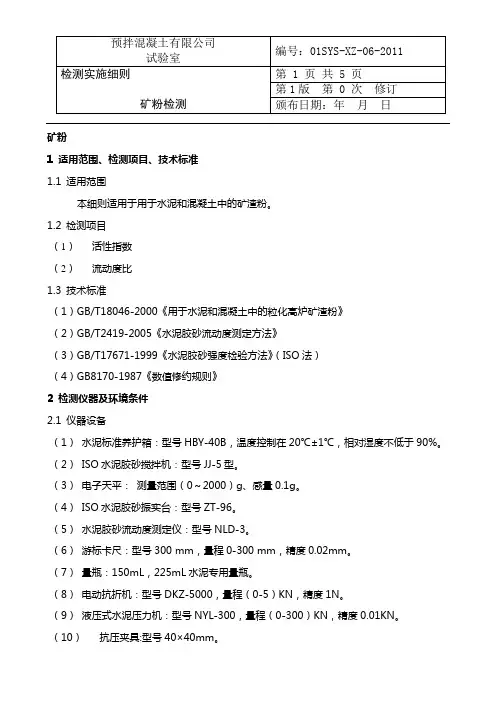

矿粉1 适用范围、检测项目、技术标准1.1 适用范围本细则适用于用于水泥和混凝土中的矿渣粉。

1.2 检测项目（1）活性指数（2）流动度比1.3 技术标准（1）GB/T18046-2000《用于水泥和混凝土中的粒化高炉矿渣粉》（2）GB/T2419-2005《水泥胶砂流动度测定方法》（3）GB/T17671-1999《水泥胶砂强度检验方法》（ISO法）（4）GB8170-1987《数值修约规则》2 检测仪器及环境条件2.1 仪器设备（1）水泥标准养护箱：型号HBY-40B，温度控制在20℃±1℃，相对湿度不低于90%。

（2）ISO水泥胶砂搅拌机：型号JJ-5型。

（3）电子天平：测量范围（0～2000）g、感量0.1g。

（4）ISO水泥胶砂振实台：型号ZT-96。

（5）水泥胶砂流动度测定仪：型号NLD-3。

（6）游标卡尺：型号300 mm，量程0-300 mm，精度0.02mm。

（7）量瓶：150mL，225mL水泥专用量瓶。

（8）电动抗折机：型号DKZ-5000，量程（0-5）KN，精度1N。

（9）液压式水泥压力机：型号NYL-300，量程（0-300）KN，精度0.01KN。

（10）抗压夹具:型号40×40mm。

（11）秒表2.2 环境条件（1）试验室温度应控制在20℃±2℃之间，相对湿度不低于50%。

（2）养护箱温度应控制在20℃±1℃之间，相对湿度不低于90%。

（3）养护水温度应控制在20℃±1℃之间。

（4）每天必须做好温度记录。

4 检测方法4.1 检验前核对试样和检查所需设备。

（1）核对被测样品与流转单是否一致，样品数量不得少于规定数量。

（2）仪器是否处于完好运转状态，是否有计量合格证，并在有效期内。

4.2 试验方法（1）矿渣粉活性指数测定步骤：1．称取试验样品：225g矿渣粉，225g 525号硅酸盐水泥(符合GB175),225ml水和1350g中国ISO标准砂。

矿粉密度一、目的与适用范围用于检验矿粉的质量，供沥青混合料配合比设计计算使用，同时适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的相对密度。

二、依据标准《公路工程集料试验规程》JTG E42-2005三、仪器设备李氏比重瓶：容量为250mL 或300mL 。

天平：感量不大于0.01g.烘箱：能控温在105℃±5℃。

恒温水澡：能控温在20℃±0.5℃。

其他：瓷皿、小牛角匙、干燥器、漏斗等。

四、试验步骤4.1将代表矿粉试样置瓷皿中，在105℃烘箱中烘干至恒重（一般不少于6h ），放入干燥器中冷却后，连同小牛角匙、漏斗一起准确称量（m1）准确至0.01g ，矿粉数量应不少于200g 。

4.2向比重瓶中注入蒸馏水，至刻度0mL ～1mL 之间，将比重瓶放入20℃的恒温水槽中，静放至比重瓶的水温不再变化为止（一般不少于2h ），读取比重瓶中水面的刻度（V1）至0.02mL.4.3用牛角小匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中的液面上升至接近比重瓶的最大读数为止，轻轻摇晃比重瓶，是瓶中的空气充分逸出。

再次将比重瓶放入恒温水槽中，待温度不再变化时，读取比重瓶的读数（V2），准确至0.02mL 。

整个试验过程中比重瓶的水温变化不得超过1℃。

4.4准确称取牛角匙、瓷皿、漏斗及剩余矿粉的质量（m2）,准确至小数点后3位。

五、计算按式（T0352-1）及式（T0352-2）计算矿粉的密度及相对密度，精确至小数点后3位。

v v m m f 1221--=ρ （T0352-1）ρργ'wff （T0352-2） 式中：ρf —矿粉的密度（g/cm3）；γf —矿粉对水的相对密度，无量纲；m 1—牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥质量（g ）;m 2—牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥质量（g ）;V 1—加矿粉以前比重瓶的初读数（mL ）；V 2—加矿粉以后比重瓶的初读数（mL ）；ρ'w —试验温度是水的密度，按附录B 表B-1取用。

矿粉密度试验作业指导书3.15.1目的与适用范嗣用于检验矿粉的质量，供沥青混合料配合比设计汁算使用，同时适用于测定供袢制沥青混合料用的其它填料如水泥、石灰、粉煤灰的相对密度。

3.15.2仪具与材料李氏比重瓶：容量为250mL或300mL，如图T0352-1所示。

天平：感量不大干0.01g。

烘箱：能控温在105℃±5℃。

恒温水槽：能控温在20℃±0.5℃。

其它：瓷皿、小牛角匙、干燥器、漏斗等。

3.15.3试验步骤1、将代表性矿粉试样置瓷皿中，在105℃烘箱中烘干至恒重(一般不少于6h)，放入干燥器中冷却后，连同小牛角匙、漏斗一起准确称量(m1)，准确至0.01g，矿粉质量应不少于20％。

2、向比重瓶中注入蒸馏水，至刻度0~1mL之间，将比重瓶放入20℃的恒温水槽中，静放至比重瓶中的水温不再变化为止(一般不少于2h)，读取比重瓶中水面的刻度(V1)，准确至0.02mL。

3、用小牛角匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中水的液面上升至接近比重瓶的最大读数时为止，轻轻摇晃比重瓶，使瓶中的空气充分逸出。

再次将比重瓶放入恒温水槽中，待温度不再变化时，读取比重瓶的读数(V 2)，准确至0.02mL 。

整个试验过程中，比重瓶中的水温变化不得超过1℃。

4、准确称取牛角匙、瓷皿、漏斗及剩余矿粉的质量(m2)，准确至0.01g 。

注：对亲水性矿粉应采用煤油作介质测定，方法相同。

3.15.4计算按式(T0352-1)及式(T0352—2)计算矿粉的密度和相对密度，精确至小数点后3位。

ρf =1221m m V V -- （T0352-1） γf ='fw ρρ (T0352—2)式中：ρf ——矿粉的密度(g ／㎝3)；γf ——矿粉对水的相对密度，无量纲； m 1——牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥质量(g)；m 2——牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥质量(g)；V 1——加矿粉以前比重瓶的初读数(mL)； V 2——加矿粉以后比重瓶的终读数(mL)；'——试验温度时水的密度，按附录B表B-1w取用。

矿粉密度试验一、目的与适用范围用于检验矿粉的质量供沥青混合料配合比设计计算使用，同时适用于供拌制沥青混合料的其他填料如水泥、石灰、粉煤灰的现对密度。

二、仪器于材料李氏比重瓶、烘箱、恒温水槽三、主要试验步骤1、烘干代表性矿粉试样，冷却后连同小牛角匙、漏斗一起称量（m1）。

2、向比重瓶中注入蒸馏水置于恒温水槽中，读取刻度（V1）至0.02mL。

3、将矿粉试样既如比重瓶中氏液面上升至最大刻度氏为止。

再将比重瓶放入恒温水槽中，读取比重瓶的读数（v2）至0.02mL。

整个试验过程比重瓶中的水温变化不得超过1℃。

4、称取小牛角匙、漏斗、瓷皿及剩余矿粉的质量（m2），至0.01g。

四、计算矿粉的密度：ρf=（m1-m2）/（V2-V1）矿粉的相对密度：γf=ρf/ρw'式中：ρw'--试验温度时水的密度。

矿粉亲水系数试验一、目的与适用范围矿粉亲水系数试验即矿粉试样在水中膨胀的体积与同一试样在煤油中的膨胀的体积之比。

用于评价矿粉与沥青结合料的粘附性能。

本方法也适用于测定拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的清水系数使用。

二、仪器于材料研钵、煤油等三、主要试验步骤1、烘干烘干至恒重的矿粉试样5g，放入研钵中，加入蒸馏水，用橡皮研杵细磨，然后用洗液把研杵恒中的悬浮液洗入量筒中，使量筒的液面恰好为500mL。

然后用玻璃棒搅和悬浮液。

2、用同样的方法将另一份同样总量的矿粉用煤油代替蒸馏水，使量筒的液面恰好为500mL。

3、静置两个量筒，每天两次记录沉淀物的体积，直至体积不变为止。

四、计算矿粉的亲水系数：η=Vb-Vh式中：Vb--水中沉淀物体积，mLVb--煤油中沉淀物体积，mL平行测定两次，以两次测定值的平均值作为试验结果。

矿粉加热安定性试验一、目的与适用范围1、矿粉的加热安定性是矿粉在热拌过程中受热而不产生变质的性能。

2、矿粉的加热安定性用于评价矿粉（除石灰石粉、磨细生石灰、水泥外）易受热变质的成分的含量。

矿粉筛分试验方法（水洗法）1 目的与适应范围测定矿粉的颗粒级配。

同时适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的颗粒级配。

2 仪具与材料2.1标准筛：孔径为0.6mm、0.3mm、0.15mm、0.075mm。

2.2天平：感量不大于0.1g。

2.3烘箱：能控温在105℃=±5℃。

2.4搪瓷盘2.5橡皮头研杵3 实验步骤3.1将矿粉试样放入105℃=±5℃烘箱中烘干至恒重，冷却，称取100g，准确至0.1g。

如有矿粉团颗粒存在，可用橡皮头研杵轻轻研磨粉碎。

3.2将0.075mm筛装在筛底上，仔细倒入矿粉，盖上筛盖。

手工轻轻筛分，至大体上筛不下去为止。

存留在筛底上的小于0.075mm部分可弃去。

3.3除去筛盖和筛底，按筛孔大小顺序套成套筛。

将存留在0.075mm筛上的矿粉倒回0.6mm 筛上，在自来水龙头下方接一胶管，打开自来水，用胶管得水轻轻冲洗矿粉过筛，0.075mm 筛下部分任其流失，直至流出的水色清澈为止。

水洗过程中，可以适当的用手扰动试样，加速矿粉过筛，待上层筛冲洗干净后，取回0.6mm筛，接着从0.3mm筛或0.15mm筛上冲洗，但不得直接冲洗0.075mm筛。

注：①自来水的水量不可太急太大，防止损坏筛面或将矿粉冲出，水不得从两层筛间流出，自来水龙头宜装有防溅水龙头。

当现场缺乏自来水时，也可以由人工浇水冲洗。

②直接在0.075mm筛上冲洗，将可能使筛面变形，筛孔堵塞，或者造成矿粉与筛面发生共振，不能通过筛孔。

3.4分别将个筛上的筛余反过来用小水流仔细冲洗入各个搪瓷盘中，待筛余沉淀后后，稍稍倾斜，仔细除去清水，放入105℃烘箱中烘干至恒重。

称取各号筛上的筛余量，准确至0.1g。

4计算各号筛上的筛余量除以试样总量的百分率，即为各号筛的分计筛余百分率，即为各号筛的分计筛余百分率，准确至0.1%。

用100减去0.6mm、0.3mm、0.15mm、0.075mm个筛的分计筛余百分率，即为通过0.075mm筛的通过百分率，加上0.075mm筛的分计筛余百分率即为0.15mm筛的通过百分率，以此类推，计算各号筛的通过百分率，准确至0.1%。

矿粉密度试验集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）1目的与适用范嗣用于检验的质量，供配合比设计汁算使用，同时适用于测定供袢制用的其它如水泥、石灰、的。

2仪具与材料(1)李氏比重瓶：容量为250mL或300mL，如图T0352-1所示。

(2)天平：感量不大干0.01g。

(3)：能控温在105℃±5℃。

(4)恒温：能控温在20℃±0.5℃。

(5)其它：瓷皿、小牛角匙、、漏斗等。

3试验步骤3.1将代表性试样置瓷皿中，在105℃中烘干至恒重(一般不少于6h)，放入中冷却后，连同小牛角匙、漏斗一起准确称量(m1)，准确至0.01g，质量应不少于20％。

3.2向比重瓶中注入，至刻度0~1mL之间，将比重瓶放入20℃的恒温中，静放至比重瓶中的水温不再变化为止(一般不少于2h)，读取比重瓶中水面的刻度(V1)，准确至0.02mL。

3.3用小牛角匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中水的液面上升至接近比重瓶的最大读数时为止，轻轻摇晃比重瓶，使瓶中的空气充分逸出。

再次将比重瓶放入恒温中，待温度不再变化时，读取比重瓶的读数(V2)，准确至0.02mL。

整个试验过程中，比重瓶中的水温变化不得超过1℃。

3.4准确称取牛角匙、瓷皿、漏斗及剩余矿粉的质量(m2)，准确至0.01g。

注：对矿粉应采用作介质测定，方法相同。

4计算按式(T0352-1)及式(T0352—2)计算矿粉的密度和，精确至小数点后3位。

ρf= (M1-M2)/(V2-V1) （T0352-1）γf= Pf/Pw (T0352—2)式中：ρf——矿粉的密度(g／㎝3)；γf——矿粉对水的，无量纲；m1——牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥质量(g)；m2——牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥质量(g)；V1——加矿粉以前比重瓶的初读数(mL)；V2——加矿粉以后比重瓶的终读数(mL)；Pw——试验温度时水的密度，按附录B表B-1取用。

T 0304-2005粗集料密度及吸水率试验(网篮法) 1目的与适用范围本方法适用于测定各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度、毛体积密度，以及粗集料的吸水率。

2仪具与材料(1)天平或浸水天平：可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05％。

(2)吊篮：耐锈蚀材料制成，直径和高度为150㎜左右，四周及底部用1㎜～2㎜的筛网编制或具有密集的孔眼。

(3)溢流水槽：在称量水中质量时能保持水面高度一定。

(4)烘箱：能控温在105℃±5℃。

(5)毛巾：纯棉制，洁净，也可用纯棉的汗衫布代替。

(6)温度计。

(7)标准筛。

(8)盛水容器(如搪瓷盘)。

(9)其它：刷子等。

3试验准备3.1将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75㎜筛过筛对2.36㎜-4.75㎜集料，或者混在4.75㎜以下石屑中的粗集料，则用2.36㎜标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用，对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。

在测定2.36㎜～4.75㎜的粗集料时，试验过程中应特别小心，不得丢失集料。

3.2经缩分后供测定密度和吸水率的粗集料质量应符合表T0304-1的规定。

表T0304-1测定密度所需要的试样最小质量3.3将每一份集料试样浸泡在水中，并适当搅动，仔细洗去附在集料表面的尘土和石粉，经多次漂洗干净至水完全清澈为止。

清洗过程中不得散失集料颗粒。

4 试验步骤4.1取试样一份装入干净的搪瓷盘中，注入洁净的水，水面至少应高出试样20㎜，轻轻至搅动石料，使附着在石料上的气泡完全逸出。

在室温下保持浸水24h。

4.2将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔，将天平调零，吊篮的筛网应保证集料不会通过筛孔流失，对2.36㎜-4.75㎜粗集料应更换小孔筛网，或在网篮中加放人一个浅盘。
