A.0.4
NO：2005G103地块项目工程
监理实施细则
（桩基工程——钻孔灌注桩）
内容提要：
一、钻孔灌注桩桩概况
二、钻孔灌注桩技术要求
三、工程质量目标
四、工程进度目标
五、安全文明施工目标
六、监理工作依据
七、监理工作流程
八、监理预控工作要点
九、监理过程控制要点
十、安全文明施工监理措施
十一、监理工作方法及措施
十二、监理投资与进度控制
项目监理部（章）：
专业监理工程师：
总监理工程师：程华明
日期：2017年4月16日
江苏省建设厅监
2005G103地块项目钻孔灌注桩施工监理实施细则
一、工程概况
1、工程名称：NO.2005G103地块
2、工程地点：南京市江宁区禄口街道信诚大道以北、建设路以西。
3、各参建单位：
建设单位：南京冠宇建材实业发展有限公司
勘察单位：江苏省地质工程勘察院
设计单位：上海原构设计资询有限公司
施工单位：南京市美城建设工程有限公司
监理单位：江苏建发建设项目咨询有限公司
桩基工程检测单位：江苏省建筑工程质量检测中心
材料检测单位：南京市房建工程检测中心实验室
4、桩基工程2017年4月20日开工，计划2017年5月4日竣工。
5、地基持力层为4-2中风化砂岩，单轴抗压承载力特征值为2450KN。共计476根桩，桩长约20-24m。
本工程桩基工程量一览表
楼号桩径
数
量设计
桩顶
标高
设计
桩底
标高
持力层岩
性
入持力层
厚度
砼强
度
备注
4#楼
φ
600 85 -3.25
-35.5
3
[4]-2或
[5]-1粘土
层
>3d C35
试桩3
根锚桩
8根
15#楼φ
600
52 -2.55
-35.5
3
[4]-2或
[5]-1粘土
>3d C35
试桩3
根锚桩
层12根注:d为桩孔直径
二、钻孔灌注桩工程技术要求
1、本工程桩设计采用钢筋混凝土钻孔灌注桩桩基，桩基设计等
级为乙级，嵌岩桩，入中风化、岩深度为4—2层砂岩、（中风化）入
岩深度不小于1米、实际有效桩长以入岩深度控制。
2、设计抗拔桩为钻孔灌注桩，约158根，桩径ø600mm，设计有
效桩长约20-24米。设计单桩抗拔特征值≥2450KN，最大试验荷载值
≥5500KN。
3、工程桩设计单桩承载力特征值为：ø600mm桩2700KN；ø1000mm
桩7000KN。设计工程桩158根，其中，桩径ø1000mm的368根，桩
径ø800mm的桩255根，设计有效桩长约60米。
4、最大试验荷载值分别为：ø800mm桩≥10000KN；ø1000mm桩
≥14000KN。
5、钢筋笼加强箍、螺旋盘和主盘必须电焊连接。
6、桩顶以上混凝土超灌高度：700桩为1400㎜，φ600桩为1000。
三、工程质量目标
监理方将充分行使监理合同工所赋予的权力，对工程进行严格控制，同时协助并监督承包商质量保证体系正常运行。
总体质量目标：钻孔灌注桩分项工程质量评定达到合格，为本项目整
体质量获建筑质量奖打下坚实基础。
四、工程进度目标
计划施工工期15日，力争在2017年5月4日前基本完成钻孔灌
注桩施工。
五、安全文明施工目标
杜绝安全生产事故创文明标化工地。
六、监理工作依据
1、建筑监理合同、施工合同及招投标文件。
2、本项目部制定的监理规划。
3、工程桩设计图纸、技术说明及设计变更。
4、经审批的钻孔灌注桩施工组织设计。
5、本分部工程执行的标准、规范：
①《建筑桩基技术规范》（JGJ94-94）
②《建筑地基与基础工程施工及验收规范》（GB50202-2002）
③《建筑工程质量验收统一标准》（GB50300-2001）
④《工程测量规范》（GB50026-93）
⑤《钢筋焊接及验收规程》（JGJ18-2003）
⑥《混凝土结构工程施工质量验收规范》（GB50204-2002）
⑦《建筑工程监理规范》（GB50319-2000）
七、监理工作流程

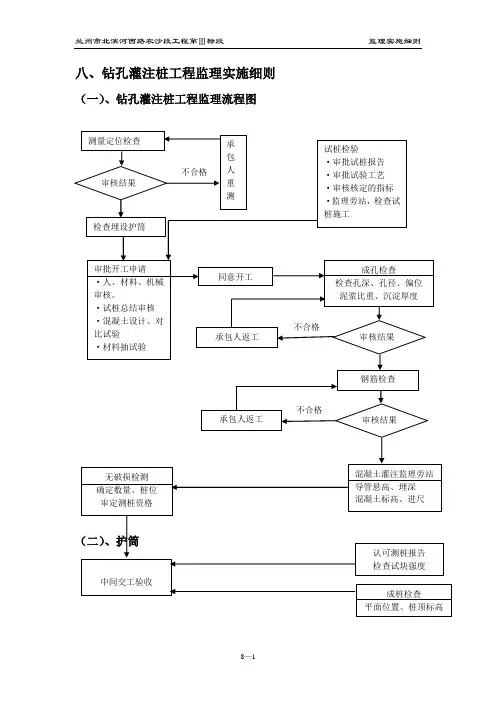

7．1钻孔桩施工监理控制总流程见附表一。
7．2工序质量监理控制程序
合格监理巡视监理巡视、旁站监理验收
不合格、整改
合格
准备工作工序1 分包自检总包检查工序2
第一次清孔验收 旁站下放钢筋笼 钻进成孔 旁站混凝土灌注 检查钻机定位 是否超偏 钻孔桩分项工程质量验收 桩基子分部验收和评估 复测桩位 第二次清孔验收 终孔验收 复核测量定位 钢筋笼制作验收 混凝土检查 设计出处理方案 督促施工单位处理到位 审批施工组织设计 材料进场和质量控制
附表一
施工准备阶段
是
否
巡视
审查进场机械设备
