监理规划
编制：（总监）
审核：（技术负责）
年月日
监理规划审批表
目录
1、专业工程概况和特点
2、监理工作依据
3、监理工作流程
4、监理工作的控制要点及目标值
5、监理工作的方法和措施
6、监理旁站内容、方法和要求
7、钻孔桩施工监理检查记录表式
钻孔灌注桩监理实施细则
1 专业工程概况和特点
本工程位于西安市凤城五路于凤城四之间长庆公司院内西邻未央路，建筑总面积约72000㎡。地下室3层，建筑面积约㎡；主楼1栋26层，附楼7层，基础采用桩﹢承台﹢筏板型基础，裙楼、车库、基础采用梁﹢筏板型基础。地上部分为框剪结构。
本工程±0.000相对于绝对标高388.850ｍ、基底标高为-18.10ｍ。
本工程混凝土灌注桩共301根，设计桩长分别为30ｍ和37ｍ、其中，设计试桩3根，桩长37ｍ﹙ＳＺ1－ＳＺ3﹚的采用锚桩提供反力、单桩承载力特征值3700ＫＺ、及限值7400ＫＺ、试桩桩顶标高-16.5ｍ、施工桩长38.6ｍ、桩径700㎜、成孔深度39.1ｍ、混凝土等级Ｃ40、成孔工艺采用泥浆护壁璇挖钻孔。锚桩12根。工程桩桩顶标高-18.15ｍ。
a. 桩1；长30米、钻孔灌注桩单桩竖向承载力特征值3100KN、极限值6200ＫＮ；桩2；长37米、单桩竖向承载力特征值为3700KN、极限值7400ＫＮ。
b. 灌注桩施工时钻头锥形钻头夹角应大于1200，钻头直径须与设计孔径相同；钻孔灌注桩施工前，必须试成孔，数量不少于2个以便核对地质资料，检验所选设备、施工工艺及技术要求是否适宜。
c. 根据3个试桩成孔和S1－S3三组试桩资料，本工程决定采用施工方案参数：①泥浆比重：一清为，二清为，粘度为；②成孔至灌砼开始时间须小于小时，超过小时，重新扫孔。
本工程地质情况为：（1）层、填土；（2）层、黄土；（3）层、黄土；本工程桩基施工深度分部在4－10层之间（4）层、古土层；﹙5﹚层、粉质粘土；﹙6﹚层、中沙；﹙7﹚层、粉质粘土；﹙8﹚层、中沙；﹙9﹚层、粉质粘土；﹙10﹚层、中沙。
地下水情况；通过检查井观察及基坑开挖后实测的地下水位在-17米左右。
2 监理工作依据
2.1 建设监理合同、施工合同及招投标文件
2.2 监理规划
2.3 工程桩施工图纸、技术说明及设计变更等
2.4 经审批的钻孔灌注桩施工组织设计
2.5 执行标准、规范
①《建筑桩基技术规范》（JGJ94-2008）
②《建筑地基基础技术规范》（GB50202－2002）
③《大直径扩底灌注桩技术规程》（JG J／T225-2010）
④《建筑地基基础设计规范》（GB50007－2002）
⑤《钢筋焊接及验收规范》（JGJ18-2003）
⑥《混凝土结构工程施工质量验收规范》(GB50204-2002)
⑦《建设工程监理规范》（GB50319－2000）
3 监理工作的流程

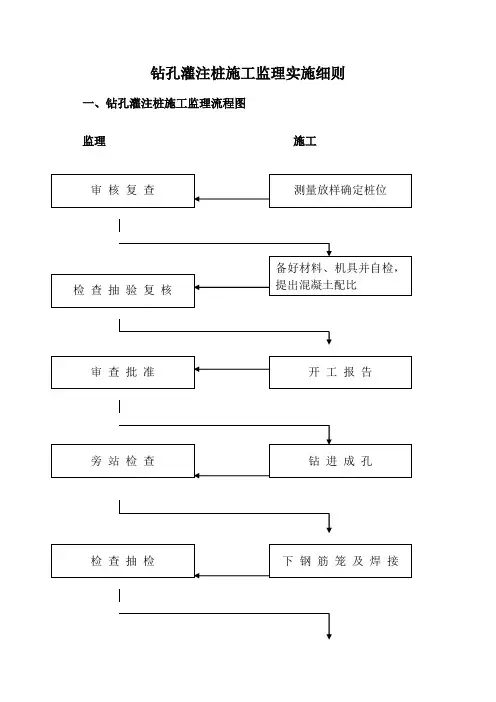

3.1 钻孔桩施工监理控制总流程
3.2 工序质量监理控制程序
4 监理工作的控制要点及目标值
4.1 质量目标风险分析
本工程采用的钻孔灌注桩桩径较大，深度较深，，施工中成孔时间较长，容易出现塌孔现象。施工的工序较为复杂，施工工艺变化较多，其中成孔工艺、泥浆护壁性能及水下砼灌注质量对钻孔灌注桩质量的目标影响较大，钻孔灌注桩常见质量问题包括桩位偏差、孔斜、断桩、缩径、桩身砼疏松、沉淤超厚及钢筋笼上浮等。
4.2 桩位放样控制：对群桩允许偏差20mm；单排桩10mm。
4.3 灌注桩的桩位偏差必须符合表一的规定，桩顶标高至少要比设计标高高出0.5m，桩底清孔质量按不同的成桩工艺有不同的要求，应按规范的具体要求执行。每浇注50m3必须有1组试件。小于50m3的桩，每根桩必须有1组试件。
表一灌注桩的平面位置和垂直度的允许偏差表
4.4 工程桩应进行承载力检验。对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行检验，检验桩数不应少于总数的1％，且不应少于3根，当总桩数少于50根时，不应少于2根。
4.5 桩身质量应进行检验，检验要求应符合设计规定。当设计无具体规定时，对设计等级为甲级或地质条件复杂，成检质量可靠性低的灌注桩，抽检数量不应少于总数的30％，且不应少于20根。每个柱子承台下不得少于1根。
4.6 对砼灌注桩除承载力和桩体质量检测两个主控项目外，其他主控项目和一般项目均应全部检查。
4.7 监理工作的控制要点和目标值见下表
类型控制要点目标值
巡视、旁站
控制点
备注
事前控制设计交底
检查施工图纸的有效性；
督促总、分包单位提出阅图意见；
提出书面监理阅图意见；
参加设计交底会并予签认。
总包单位管
理体系审查
质量管理体系；
技术管理体系；
质量保证体系；
安保体系。
检查其组织结构、管理制度、人
员上岗证等。
分包单位资
质审查（桩
基工程分
包）
检查“营业执照”、“建筑专业资格证书”、等、管理人
员和操作人员上岗证。
《分包单位资格报审表》监理审批。
施工组织设
计审批
结合工程实际，从“人、机、物、法、环”诸要素着手，
审查施工组织设计中关于质量、进度、安全文明施工等
方面的人员、组织体系、措施等是否完善。
检查总、分包单位审批手续是否齐全。
审查施工顺序和检测手段。
提出书面监理审批意见。
机械设备控
制
设备型号、数量应与施工组织设计相符；
检查检修记录、合格证、操作证等。
人员控制检查管理人员、操作人员上岗证。
场地布置检
查
应合理布局，与施工组织设计相符；水、电、交通、硬
地坪应满足施工要求。
巡视检查
材料质量控
制
1、钢筋、焊条质保书应齐全，钢筋见证取样复试；
2、审查商品砼拌站资质（商品砼准用证、营业执照、
实验室资质量），搅拌现场进行考察。
见证送检
和材料报
审
测量监理复
核
1、检查专职测量员上岗证和测量设备检定证书；
2、复核控制桩、平面控制网、高程控制网。
专业测量
监理复核
开工令审批
1、检查施工许可证；
2、人员、设备、材料到位；
3、场地“三通一平”
4、施工组织设计审批手续齐全。
总监签
署
第一次工地
会议
进行详细的监理交底。
业主主
持，监理
记录；
