构造柱工程施工方案 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】

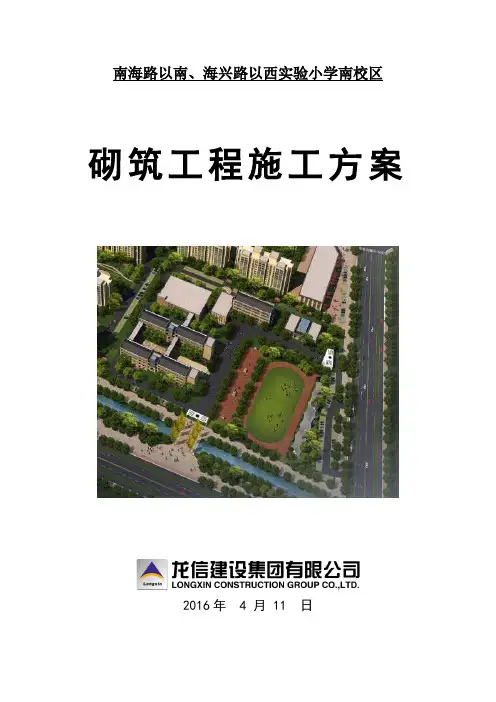

南海路以南、海兴路以西实验小学南校区砌筑工程施工方案
2016年 4 月 11 日
目录
一、编制依据
1.编制依据
.总承包合同
、1~8#楼建筑设计图
建筑、结构总说明
施工规范、规程
《砌体结构工程施工质量验收规范》(GB50203-2011)《建筑工程施工质量验收统一标准》(GB50300-2013)2、工程概况
二、施工准备
(一)材料:
混凝土多孔砖:产品主规格尺寸:240㎜×115㎜×90㎜,砌筑时可配合使用半砖(120㎜×115㎜×90㎜)、七分砖(180㎜×115㎜
×90㎜)或与主规格尺寸相同的实心砖等
砌筑砂浆采用商品砂浆
耐碱玻纤网格布
复合聚氨保温板
其他材料:拉结钢筋、预埋件、锚固件等。
机具设备
机械:砂浆搅拌机、施工电梯、翻斗车、振捣器;
工具:砌块砖笼、小推车、筛子、柳叶灰铲、木掷头(皮锤)、勾缝灰溜、皮数杆、水平尺、2m靠尺、小线、托灰板、线坠、灰桶、插钎、喷壶等。
(二)作业条件:
施工前必须做完基础工程,办理完隐、预检手续;
基层找平:施工前用水准仪抄平,对水平灰缝厚度超过20mm时采用C30细石混凝土找平;
弹好轴线、砌体墙身位置线、门窗洞口位置线,引测标高控制线,经验线符合图纸设计要求,办理预检手续;
搭设操作和卸料架子;
按建筑平面形式和施工段的划分立好皮数杆,控制好灰缝和各部位标高。皮数杆间距不宜超过15m,转角处均应设立。皮数杆应垂直、牢固、标高一致,办理预检手续。
(三)技术准备:
绘制砌块排列平立面和构造详图;
对工人进行技术培训,未经培训合格者,不得上岗;
根据砌块尺寸和灰缝厚度计算皮数和排数,绘制皮数杆;
应对现场砌块的规格、数量及含水率进行检查;
砂浆为商品砂浆和芯柱混凝土为商品砼,准备好砂浆和混凝土试模;
砌块在工程正式施工之前,宜在施工现场组砌有代表性的一段样板墙,以确定相关质量标准和要求。
(四)施工做法:
内墙1(卫生间):5厚釉面砖白水泥浆擦缝;6厚1::水泥石灰膏砂浆结合层;12厚1:3水泥浆打底;刷界面剂一道;墙体基层。内墙2:3厚粉刷石膏面层M型罩面;15厚粉刷石膏干混砂浆打底;刷界面处理剂一道;墙体基层。
外墙1(涂料墙面,位置详见立面及效果图):满批乳胶腻子两遍,刷外墙涂料两遍;5厚抹面砂浆内敷耐碱玻纤网格布锚固件;25厚复合聚氨保温板A级,25厚为聚氨厚度;20米以上锚固栓辅助固定;5厚胶粘剂粘结层;20厚1:3水泥砂浆找平层;墙体基
层。(锚点数量10m以下为2-4个/ m2,10-20m为4-6个/ m2,20m 以上不少于6个/ m2,实际工程应进行计算确定,且施工前须进行拉拔力现场试验,任何面积大于 m2的单块硬泡聚氨,复合板必须加固定件,小于 m2的板块,现场酌情处理,转角处锚固栓距基层边60mm)
外墙2(面砖墙体,位置详见立面及效果图):1:1水泥砂浆勾缝或用专用勾缝剂勾缝;6-12厚面砖,在面砖粘贴面上随贴随刷一道混泥土界面处理剂,增强粘结;面砖粘结剂;10厚抹面砂浆复合热镀锌电焊网,锚固栓锚固;25厚复合聚氨保温板A级,25厚为聚氨厚度;5厚胶粘剂粘结层;20厚1:3水泥砂浆找平层;墙体基层。
三、施工工艺
1)工艺流程:
定位放线→施工准备→排砖搁底→拌制砂浆→砌筑砖墙→构造柱和圈梁设置
定位放线
砌体施工前,施工人员根据建设单位提供的设计建筑施工图纸、设计结构施工图、装修图纸,认真核对门窗洞口尺寸,准确放出墙体轴线、边线以及控制线。
施工准备
根据施工现场实际情况,选定好多孔砖堆放场地。场地应平整,周边作好排水,混凝土多孔砖堆跺的顶部应采取适当的遮雨措施。搬运装卸混凝土多孔砖时,,严禁碰撞、扔摔或翻车倾卸,垂直吊运应采用带网罩或围栏的吊笼。
砌筑前,将基础梁或楼面清扫干净,并洒水充分湿润基层面。
专业工长充分熟悉施工图纸,明确门窗洞口位置、尺寸大小、构造柱以及过梁设置要求等。
每层每段墙体开始砌筑前,施工工长应绘制砌体排版图,并对操作工人进行安全技术交底。
排砖搁底
根据设计施工图纸各部位尺寸,排砖撂底,使组砌方法合理,便于操作。
一般房间内隔墙最下层砖砌筑方式如下图:
拌制砂浆
根据设计要求,本工程砂浆等级±以下和±以上的卫生间四周米以下采用M10水泥砂浆砌筑,±以上采用Mb5混合砂浆砌筑。
?砌筑砂浆采用现场搅拌,砂浆配合比应用重量比计量,计量精度为:水泥±2%,砂及掺合料±5%。
搅拌的砂浆应有良好的工作性(包括稠度、流动性、和易性、分层度等)。砂浆稠度应控制在50mm~70mm,分层厚度不应大于20mm。
砌筑砂浆随拌随用,水泥砂浆和混合砂浆必须在拌后3小时和小时内使用完毕,如施工期间温度超过30?C,应在2小时和3小时内使用完毕。
每一楼层或250m3砌体的各种强度等级的砂浆,每台搅拌机至少应作一组试块(每组6块),砂浆材料、配合比变动时,还应制作试块。
砌筑砖墙
施工前应根据砌体排版图试排砖,组砌方法应正确,上下错缝、内外搭接。宜采用一顺一丁或梅花丁的砌筑方式。
水平灰缝不宜大于15mm,应砂浆饱满,平直道顺,立缝用砂浆填实。
多孔砖墙在地面或楼面上先砌三皮实心砖;砌至梁或楼板下,斜砌一皮实心砖,斜砖应等到墙体砂浆强度达到70%以上才能砌筑。
卫生间和有防水要求的地面,墙底部应设置高度为190mm高的现浇混凝土反梁,内配410纵筋,B6@200箍筋。
