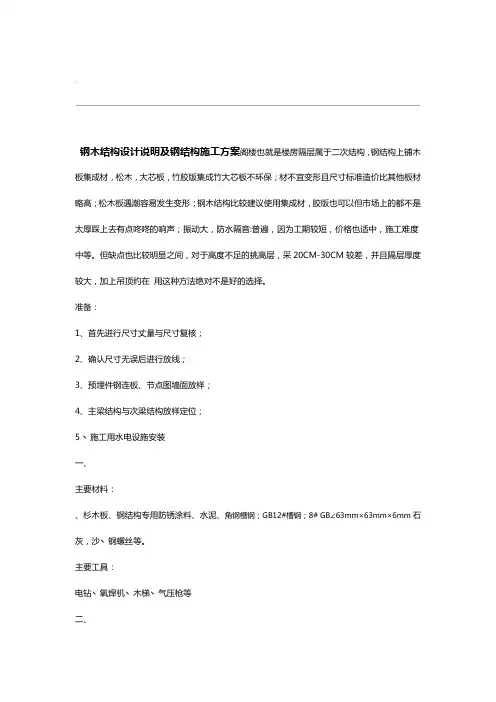

钢木结构设计说明及钢结构施工案
阁楼也就是楼房隔层属于二次结构，钢结构上铺木板集成材，松木，大芯板，竹胶版集成材不宜变形且尺寸标准造价比其他板材略高；松木板遇潮容易发生变形；大芯板不环保；竹胶版也可以但市场上的都不是太厚踩上去有点咚咚的响声；建议使用集成材，钢木结构比较普遍，因为工期较短，价格也适中，施工难度中等。但缺点也比较明显:振动大，防水隔音较差，并且隔层厚度较大，加上吊顶约在20CM-30CM之间，对于高度不足的挑高层，采用这种法绝对不是好的选择。
准备：
1、首先进行尺寸丈量与尺寸复核；
2、确认尺寸无误后进行放线；
3、预埋件钢连板、节点图墙面放样；
4、主梁结构与次梁结构放样定位；
5丶施工用水电设施安装
一、
主要材料：
GB12#槽钢；8#槽钢；GB∠63mm×63mm×6mm角钢、杉木板、钢结构专用防锈涂料、水泥、灰，沙丶钢螺丝等。
主要工具：
电钻丶氧焊机丶木梯丶气压枪等
二、
工艺流程：
预埋件确定→现场实际标高确定（确定主梁及次梁长度）→边框（接点）处理→主梁固定→次梁固定焊接→楼梯安装焊接→板面铺设固定→水电管网线埋设→制作吊顶→铺设地板→主结构验收→除锈防锈（防火）。
三丶案
1丶施工前测量好整体结构水平高度（此步操作采用国先进的激光水平仪测量准确位置，）在墙上弹出水平线:；
2丶按水平线高在墙上事先计算好的位置打洞，如图：
3丶主钢安装：将槽钢插入洞中20-30CM，间距50CM平行排列，靠墙体主钢应用8#钢与墙体间距不应小于1CM且用钢螺丝打固定,主钢与主钢之间也应满焊，如图
4丶次钢安装：角钢与槽钢应满焊，与主钢垂直，次钢与次钢之间间距在30CM，如图
5丶主钢与次钢安装完成后在上面铺设2.5CM的杉木，杉木板与钢结构之间要使用专用的钢螺丝连接。不可使用自攻螺丝(切记),用自攻螺丝时间长了,地板会松动, 走在上面会发出声音。如图：
6丶隔层楼梯宽60CM，分两段，中间平台60CM.60CM,长安现场，如图：
7丶通电管线布置：按照用电设施与需求固定于主钢与次钢之下吊顶之上，或者地板下面，如图：
8丶喷漆防锈，喷专业防锈漆，延长钢结构使用寿命，如图：
.
