西门子440变频器快速调试说明书

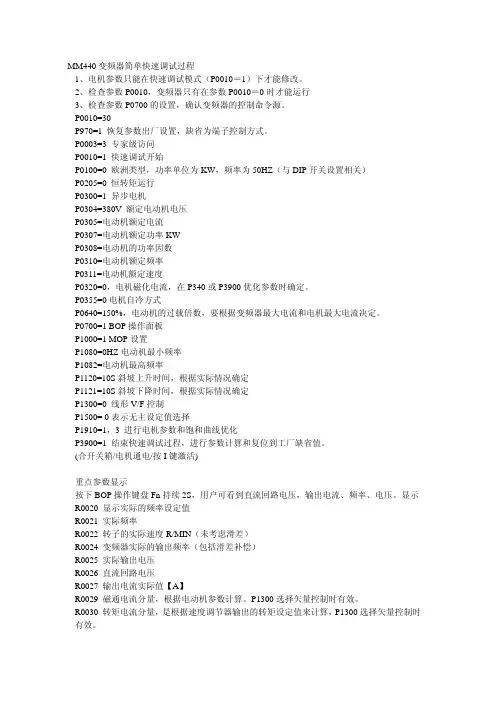

MM440变频器简单快速调试过程1、电机参数只能在快速调试模式（P0010＝1）下才能修改。

2、检查参数P0010，变频器只有在参数P0010＝0时才能运行3、检查参数P0700的设置，确认变频器的控制命令源。

P0010=30P970=1 恢复参数出厂设置，缺省为端子控制方式。

P0003=3 专家级访问P0010=1 快速调试开始P0100=0 欧洲类型，功率单位为KW，频率为50HZ（与DIP开关设置相关）P0205=0 恒转矩运行P0300=1 异步电机P0304=380V 额定电动机电压P0305=电动机额定电流P0307=电动机额定功率KWP0308=电动机的功率因数P0310=电动机额定频率P0311=电动机额定速度P0320=0，电机磁化电流，在P340或P3900优化参数时确定。

P0355=0电机自冷方式P0640=150%，电动机的过载倍数，要根据变频器最大电流和电机最大电流决定。

P0700=1 BOP操作面板P1000=1 MOP设置P1080=0HZ电动机最小频率P1082=电动机最高频率P1120=10S斜坡上升时间，根据实际情况确定P1121=10S斜坡下降时间，根据实际情况确定P1300=0 线形V/F控制P1500= 0表示无主设定值选择P1910=1，3 进行电机参数和饱和曲线优化P3900=1 结束快速调试过程，进行参数计算和复位到工厂缺省值。

(合开关箱/电机通电/按I键激活)重点参数显示按下BOP操作键盘Fn持续2S，用户可看到直流回路电压，输出电流、频率、电压。

显示R0020 显示实际的频率设定值R0021 实际频率R0022 转子的实际速度R/MIN（未考虑滑差）R0024 变频器实际的输出频率（包括滑差补偿）R0025 实际输出电压R0026 直流回路电压R0027 输出电流实际值【A】R0029 磁通电流分量，根据电动机参数计算。

P1300选择矢量控制时有效。

西门子440变频器快速调试说明书西门子440变频器是现代化的工业电气设备，被广泛应用于工业自动化领域。

其支持开放式控制系统、自适应控制、连续控制、序列控制以及启动控制等多种模式。

本篇文章旨在介绍440变频器的快速调试方法，以帮助用户快速上手操作该设备。

第一步：软件安装在调试变频器之前，需要安装STEP7或TIA Portal软件，这些软件可以让电脑与440变频器进行通讯，以方便参数的设置和读取。

如果您还没有这些软件，可以在西门子公司官网上下载。

第二步：网络连接将电脑与变频器连接到同一个网络中，这通常需要使用以太网线。

然后，打开STEP7或TIA Portal软件，进入设备管理器，搜索找到设备的IP地址，以便与变频器进行通讯。

第三步：参数设置进行参数设置是调试变频器的第一步。

440变频器支持多种参数设置方式。

其中，最常用的方式是使用电脑连接变频器，通过软件直接读取和设置参数。

另一种方式是使用HMI面板，通过按键和触摸屏来进行设置。

无论哪种方式，都需要了解各个参数的含义和作用，以便正确设置参数。

以下是一些常用的参数设置：1.电机参数设置电机参数设置是非常重要的一项，它决定了变频器运行电机的速度、转矩、加速度等参数。

在进行电机参数设置时，需要确保设置正确的电机数据，包括电机型号、功率、额定转速、最大转速等数据。

这些数据可以在电机的标牌上找到。

2.速度和转矩设置速度和转矩设置是控制变频器的另一项重要参数。

通过调整电流、频率或电压等参数，可以改变变频器输出的电机转速和转矩。

通常情况下，需要在实际应用中进行调整，以便达到最佳的控制效果。

3.控制模式设置控制模式设置是决定变频器如何控制电机的一项重要参数。

变频器支持多种控制模式，包括开环控制、闭环控制、矢量控制等等。

需要根据实际的应用需求选择正确的控制模式。

第四步：自动调谐自动调谐是快速调试440变频器的一项重要方法。

通过自动调谐，可以减少手动调谐的时间和工作量。

西门子440变频器快速调试说明书关键信息项：1、变频器型号：＿___________________2、调试目的：＿___________________3、调试环境要求：＿___________________4、调试所需工具：＿___________________5、安全注意事项：＿___________________11 引言本协议旨在提供关于西门子 440 变频器快速调试的详细步骤和相关注意事项，以确保变频器能够正常、安全、高效地运行。

111 适用范围本协议适用于初次使用西门子 440 变频器或对其进行重新调试的情况。

12 调试前准备121 确认变频器型号与应用需求匹配，检查设备外观是否完好无损。

122 准备调试所需的工具，如螺丝刀、万用表等。

123 确保调试环境符合要求，包括温度、湿度、防尘等条件。

13 安全注意事项131 在进行调试前，务必断开电源，并等待变频器放电完成。

132 遵循相关电气安全操作规程，防止触电事故。

133 不要在带电情况下触摸变频器内部的任何部件。

14 硬件连接141 按照变频器的接线图，正确连接电源输入、电机输出和控制信号线。

142 检查接线是否牢固，避免松动导致的故障。

15 参数设置步骤151 接通电源，进入变频器的参数设置界面。

152 设置电机基本参数，如电机额定功率、额定电压、额定电流、额定转速等。

153 设置控制方式，如 V/F 控制或矢量控制。

154 设置频率给定方式，如面板给定、外部模拟量给定或通信给定。

155 设置加速时间和减速时间，根据实际需求进行调整。

16 功能测试161 完成参数设置后，进行点动测试，检查电机转向是否正确。

162 逐步增加频率，观察电机运行是否平稳，有无异常噪声和振动。

163 测试变频器的保护功能，如过载保护、过流保护等是否正常工作。

17 优化调试171 根据实际运行情况，对变频器的参数进行优化，以提高系统性能。

172 例如，调整 V/F 曲线、转矩补偿等参数。

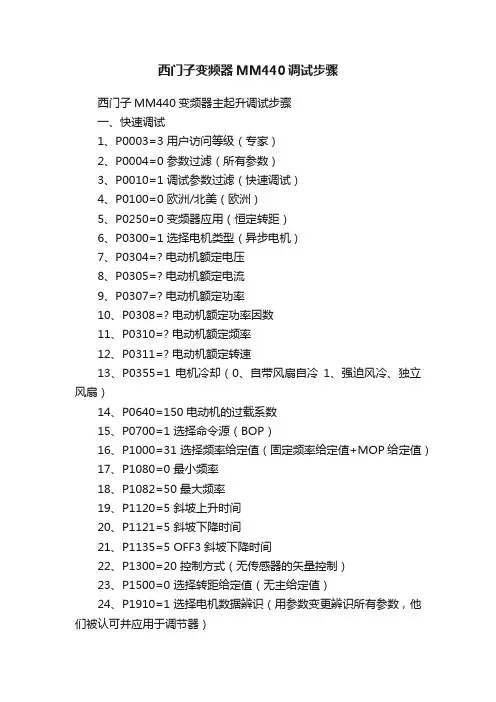

西门子变频器MM440调试步骤西门子MM440变频器主起升调试步骤一、快速调试1、P0003=3 用户访问等级（专家）2、P0004=0 参数过滤（所有参数）3、P0010=1 调试参数过滤（快速调试）4、P0100=0 欧洲/北美（欧洲）5、P0250=0 变频器应用（恒定转距）6、P0300=1 选择电机类型（异步电机）7、P0304=? 电动机额定电压8、P0305=? 电动机额定电流9、P0307=? 电动机额定功率10、P0308=? 电动机额定功率因数11、P0310=? 电动机额定频率12、P0311=? 电动机额定转速13、P0355=1 电机冷却（0、自带风扇自冷1、强迫风冷、独立风扇）14、P0640=150 电动机的过载系数15、P0700=1 选择命令源（BOP）16、P1000=31 选择频率给定值（固定频率给定值+MOP给定值）17、P1080=0 最小频率18、P1082=50 最大频率19、P1120=5 斜坡上升时间20、P1121=5 斜坡下降时间21、P1135=5 OFF3斜坡下降时间22、P1300=20 控制方式（无传感器的矢量控制）23、P1500=0 选择转距给定值（无主给定值）24、P1910=1 选择电机数据辨识（用参数变更辨识所有参数，他们被认可并应用于调节器）25、P3900=1 快速调试结束（电机计算和不包含在快速调试中(属性“QC”=NO)的所有其他参数的复位到工厂设定）26、ON 给运行命令，变频器自学习二、磁化学习1、P0003=42、P3950=463、P1040=404、P1960=15、ON6、P0320=r0029/P03057、P0340=18、P1910=19、ON10、P1960=111、ON三、命令参数设定P0003=3P3950=461、P0700=22、P0732=52:123、P1003=104、P1004=155、P1005=156、P1040=107、P0640=120P1080=1P1120=3P1121=3P1237=58、P1215=19、P1216=0.210、P1217=0.511、12、P1240=013、P1511=2889 P1520=P1521=P1755=4P2003=P2800=114、P2889=-45。

目录第一章概述4第二章安装与接线6第三章操作介绍7第一节基本操作面板（BOP）的使用7第二节参数结构及表示方法8第三节调试步骤9第四章参数复位操作 10第五章快速调试 11第一节快速调试定义 11第二节快速调试步骤 11第六章功能调试 13第一节开关量输入功能 13第二节开关量输出功能 13第三节模拟量输入功能 14第四节模拟量输出功能 15第五节加减速时间 15第六节频率限制 15第七节多段速功能 16第八节停车和制动 17第九节制动电阻选配 18第十节自动再起动和捕捉再起动 19第十一节矢量控制 20第十二节本地远程控制 21第十三节闭环控制PID 21第十四节通讯 22第七章故障诊断 23第八章资源链接 27在按照本手册调试之前，请仔细阅读《MICROMASTER440使用大全》中安全指导章节中的“警告”，“注意”和“提示”，为您提供人生安全的保障，有效防止设备或与其连接的部件受到损伤。

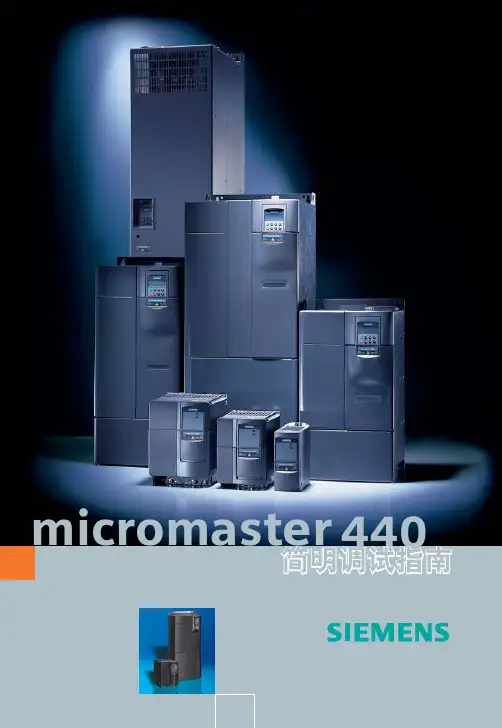

安全指导MICROMASTER 440 简明调试指南 / 安全指导3警告• 本设备带有危险的电压，而且它所控制的是带有潜在危险的转动机构。

如果不遵守《使用大全》中“警告”的规定，或不按照其中的要求操作，就可能造成死亡，严重的人生伤害或重大财产损失。

• 只有经过认证合格的专业人员才允许操作本设备，并且在使用设备之前要熟悉本手册中所有的安全说明和有关安装、操作和维护的规定。

正确地进行搬运装卸就位安装和操作维护，是实现本设备安全和成功地投入运行的可靠保证。

• 注意触电的危险。

即使电源已经切断，变频器的直流回路电容器上仍然带有危险电压，因此，在电源关断5分钟以后才允许打开本设备。

• 输入电源线只允许永久性紧固连接。

设备必须接地（按照 IEC 536 Class 1，NEC 和其他适用的标准）。

• MICROMASTER440 变频器是在高压下运行。

• 电气设备运行时，设备的某些部件上不可避免的存在危险电压。

• 本设备不可作为“紧急停车机构”使用（参看 EN60204，9.2.5.4.）• 本设备可按照UL508C第42节的要求在变频器内部提供电动机过载保护功能。

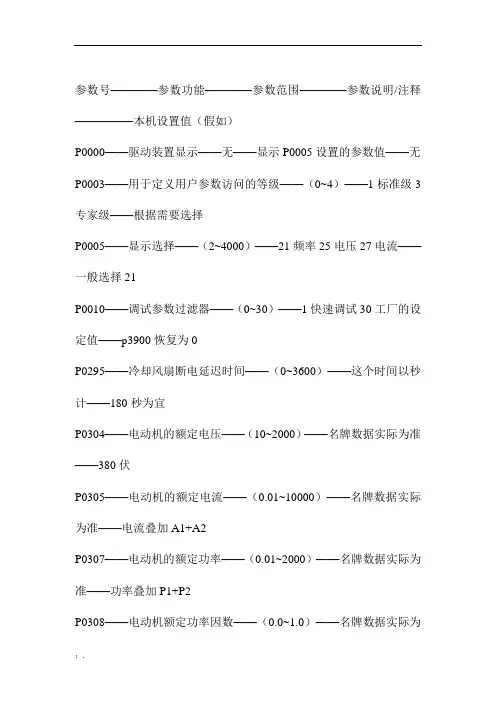

参数号————参数功能————参数范围————参数说明/注释—————本机设置值（假如）P0000——驱动装置显示——无——显示P0005设置的参数值——无P0003——用于定义用户参数访问的等级——（0~4）——1标准级3专家级——根据需要选择P0005——显示选择——（2~4000）——21频率25电压27电流——一般选择21P0010——调试参数过滤器——（0~30）——1快速调试30工厂的设定值——p3900恢复为0P0295——冷却风扇断电延迟时间——（0~3600）——这个时间以秒计——180秒为宜P0304——电动机的额定电压——（10~2000）——名牌数据实际为准——380伏P0305——电动机的额定电流——（0.01~10000）——名牌数据实际为准——电流叠加A1+A2P0307——电动机的额定功率——（0.01~2000）——名牌数据实际为准——功率叠加P1+P2P0308——电动机额定功率因数——（0.0~1.0）——名牌数据实际为准——cosφP0311——电动机的额定速度——(0~40000)——名牌数据实际为准——980/1380P0700——选择命令源——(0~6)——选择数字的命令信号源——2代表由端子排输入P0701——数字输入1的功能——（0~99）——选择数字1功能——1 P0702——数字输入2的功能——（0~99）——选择数字2功能——2 P0703——数字输入3的功能——（0~99）——选择数字3功能——17 P0704——数字输入4的功能——（0~99）——选择数字4功能——17 P0705——数字输入5的功能——（0~99）——选择数字5功能——29 P0706——数字输入6的功能——（0~99）——选择数字6功能——17 P0732——数字输出2的功能——（0~4000）——电动机抱闸投入——52CP0733——数字输出3的功能——（0~4000）——电动机抱闸投入——52CP0970——工厂复位——（0~1）——0代表禁止复位1代表参数复位——根据需要决定西门子MicroMaster440变频器是全新一代可以广泛应用的多功能标准变频器。

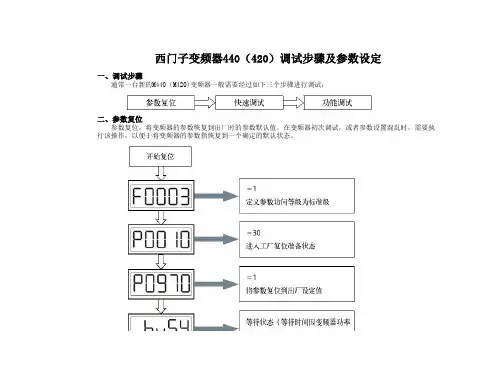

西门子变频器440（420）调试步骤及参数设定一、调试步骤通常一台新的M440（M420)变频器一般需要经过如下三个步骤进行调试：二、参数复位参数复位，将变频器的参数恢复到出厂时的参数默认值。

在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数指恢复到一个确定的默认状态。

序号参数号命令源可设定值1231300124P0304电机额定电压5P0305电机额定电流6P0307电机额定功率7P0308电机功率因数8P0309电机额定效率参数描述标准级（只需要设置最基本的参数）扩展级P0003参数设定访问等级专家级单位HP,频率60HZ 单位KW,频率60HZ 设定值范围：10V-2000V 根据电机名牌输入电机额定电压（V）设定值范围：0-2倍 变频器的额定电流（A） 根据电机名牌输入电机额定电流（A）准备运行（只有在=0的情况下，变频器才能运行）开始快速调试（只有在=1的情况下，电机的主要参数才能被修改）工厂缺省设定值单位KW，频率50HZ 设定值范围：10KW-2000KW 根据电机名牌输入电机额定功率（KW）设定值范围：0.000-1.000 根据电机名牌输入电机额定功率因数cos Ф设定值范围：0.0-99.9% 根据123开始快速调试选择电机功率单位和电网频率P0010P0100 在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

三、快速调试及功能调试参数设定步骤9P0310电机额定频率10P0311电机额定速度012115161123715P1001固定频率16P1080最低频率17P1082最高频率18P1120斜坡上升时间19P1121斜坡下降时间0121P1910选择电动机自动检测方式1根据电机名牌输入电机额定速度工厂缺省设定值BOP（操作面板）I/O端子控制（数字输入）通常设定值为50/60HZ 根据电机名牌输入电机额定频率50HZ 否（继电器输出为低电平）是（继电器输出为高电平）BOP电动电位计给定（操作面板）通过操作P0748的每一位修改禁止数字输入ON/OFF(接通正转/停车命令）固定频率设定值（直接选择）固定频率设定值（直接选择+ON命令） 现场值限制电机运行的最高频率电机从静止状态加速到最高频率所用的时间电机从最高频率到静止停车状态所用的时间模拟输入1通道固定频率模拟输入2通道输入相应的固定频率设定值（直接选择+ON命令）1314结束快速调试，但不进行电动机计算或复位为工厂缺省设置值。

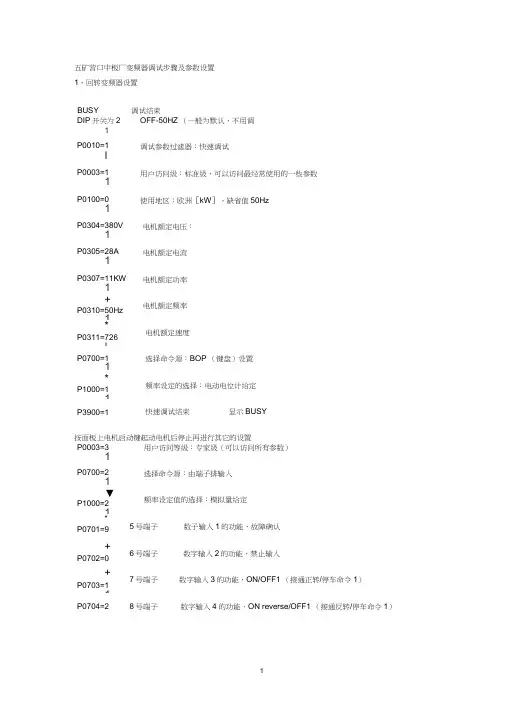

BUSY调试结束 五矿营口中板厂变频器调试步骤及参数设置1、回转变频器设置 DIP 开关为2 1OFF-50HZ （—般为默认，不用调P0010=1 I 调试参数过滤器：快速调试P0003=11 用户访问级：标准级，可以访问最经常使用的一些参数 P0100=0 1使用地区：欧洲［kW ］，缺省值50Hz P0304=380V 1电机额定电压： P0305=28A1 电机额定电流 P0307=11KW 1电机额定功率 +P0310=50Hz 1 电机额定频率 *P0311=726I 电机额定速度 P0700=1 1选择命令源：BOP （键盘）设置 *P1000=11 频率设定的选择：电动电位计给定 P3900=1快速调试结束 显示BUSY 按面板上电机启动键起动电机后停止再进行其它的设置P0003=3 1用户访问等级：专家级（可以访问所有参数） P0700=2 1选择命令源：由端子排输入 ▼P1000=2 1 频率设定值的选择：模拟量给定 *P0701=9 5号端子 数子输入1的功能，故障确认 + P0702=0 6号端子数字输入2的功能，禁止输入 + P0703=1 17号端子数字输入3的功能，ON/OFF1 （接通正转/停车命令1） P0704=2 8号端子 数字输入4的功能，ON reverse/OFF1 （接通反转/停车命令1）▼从RAM 到EEPROM的数据传送P0971=1走行变频器参数设置:DIP开关为2I OFF-50HZ （—般为默认，不用调）右P0010=11调试参数过滤器：快速调试P0003=11用户访问级：标准级，可以访问最经常使用的一些参数P0100=01使用地区：欧洲［kW］，缺省值50HzP0304=380V1电机额定电压：P0305=88A电机额定电流P0307= 44KW 电机额定功率P0310=50Hz1电机额定频率P0311=1440I电机额定速度*P0700=11选择命令源：BOP （键盘）设置*P1000=11频率设定的选择：电动电位计设定*P3900=1快速调试结束起动电机后停止再进行其它的设置P1003=3用户访问等级：专家级（可以访问全部参数）*P0700=21选择命令源：由端子排输入tP1000=31频率设定值的选择：固定频率设定* P0701=115号端子数字输入1的功能，ON/OFF1 （接通正转/停车命令1）+P0702=26号端子数字输入2的功能，ON reverse/OFF1 （接通反转/停车命令1）▼P0703=1517号端子数字输入3的功能，固疋频率设疋值（直接选择）▼P0704=98号端子数字输入4的功能，（故障确认）+P1080=151最小频率设定15HZ （走行慢速）P1003=30频率给定值30HZ （走行快速）P0971=1从RAM 到EEPROM的数据传送1BUSY调试结束。

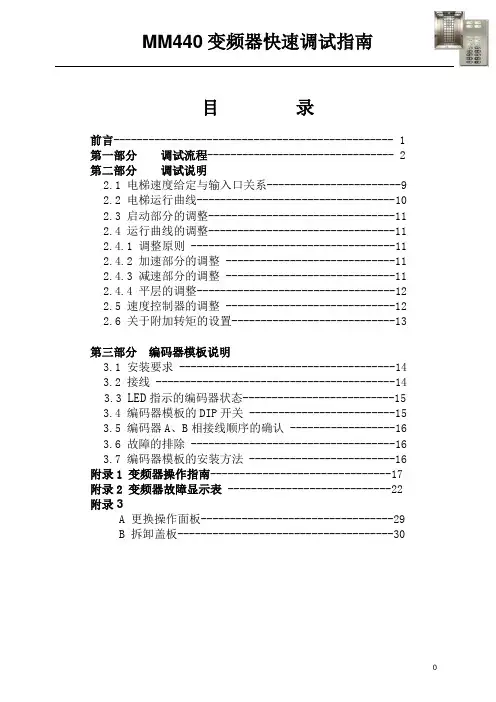

目录前言------------------------------------------------ 1 第一部分调试流程-------------------------------- 2 第二部分调试说明2.1 电梯速度给定与输入口关系-----------------------92.2 电梯运行曲线----------------------------------102.3 启动部分的调整--------------------------------112.4 运行曲线的调整--------------------------------112.4.1 调整原则 -----------------------------------112.4.2 加速部分的调整 -----------------------------112.4.3 减速部分的调整 -----------------------------112.4.4 平层的调整----------------------------------122.5 速度控制器的调整 -----------------------------122.6 关于附加转矩的设置----------------------------13第三部分编码器模板说明3.1 安装要求 -------------------------------------143.2 接线 -----------------------------------------143.3 LED指示的编码器状态--------------------------153.4 编码器模板的DIP开关 -------------------------153.5 编码器A、B相接线顺序的确认 ------------------163.6 故障的排除 -----------------------------------163.7 编码器模板的安装方法 -------------------------16 附录1 变频器操作指南-------------------------------17 附录2 变频器故障显示表 ----------------------------22 附录 3A 更换操作面板---------------------------------29B 拆卸盖板-------------------------------------30前言本指南是STIA西门子系列电梯控制系统中MM440变频器调试的指导性文件，为了保证调试的顺利进行，请你在调试前务必详细地阅读本指南，并严格按照本说明进行调试以免造成不必要的麻烦，甚至于人身或设备的伤害。

西门子变频器440调试基本参数(河北敬业二期竖炉)变频器参数调试具体如下：1． P0003=3 用户访问级专家级 2． P0010=0 调试参数过滤器准备运行3． P0100=0 选择工作地区是欧美功率 KW 频率 50HZ4． P0205=0 变频器的应用对象恒转距5． P0300=1 选择电动机的类型异步电动机6． P0304 电动机的额定电压7． P0305 电动机的额定电流8． P0307 电动机的额定功率9．P0308 电动机的额定功率因数10．P0309 电动机的额定效率11．P0310 电动机的额定频率12．P0311 电动机的额定速度13．P0314 电动机的极对数14．P0701=1 数字输入1的功能 ON/OFF（接通正转/停车命令）15．P0702=9 数字输入2的功能故障确认16．P0719=0 命令和频率设定值的选择17．P0725=1 PNP/NPN数字输入 PNP方式==高电平有效18．P0731=52.2 数字输出1的功能变频器正在运行19．P0732 = 52.7 数字输出2的功能变频器报警20．P0756 =0 单极性电压输入21．P0771=24 DAC功能实际输出频率22．P0776=0 DAC数摸电流输出23．P1000=2 频率设定值的选择模拟输入24．P1070=1050 主设定值 MOP设定值25．P1071=1050 主设定值标定 MOP设定值26．P1120=20S 斜坡上升时间27．P1121=20S 斜坡下降时间28．P1210=0 自动再起动禁止自动再起动29．P1300=20 无传感器的矢量控制唐山理工自控公司 2006-1-4西门子440变频器参数的说明:由于西门子440变频器不是电梯专用的变频器，调整比较麻烦，也不是太好理解。

结合我们以前调试的经验，把参数总结给大家，以供参考，现就有关参数给大家做说明如下：2）,在电机自学习时，要把它改为1，可以通过面板来操作；完成后可改为2 实现正常运行。

Siemens MM440变频器的调试(0.12kW ~250kW )一、操作板1.基本操作板(BOP)基本操作面板(BOP)具有五位数字的七段显示，用于显示参数的序号和数值，报基本操作面板(BOP)上按钮的功能和说明如下表所示。

警和故障信息，以及该参数的设定值和实际值。

BOP不能存储参数的信息。

显示/按钮 功能 说明状态显示显示变频器当前的设定值。

起动电动机 按此键起动变频器。

缺省值运行时此键是被封锁的。

为了使此键的操作有效，应设定P0700=1。

停止电动机 率减，但时间较长)电动机将OFF1：按此键，变频器将按选定的斜坡下降速速停车。

缺省值运行时此键被封锁；为了允许此键操作，应设定P0700=1。

OFF2：按此键两次(或一次在惯性作用下自由停车。

此功能总是“使能”的。

改变电动机动方向。

电动机的反向的转动方向 按此键可以改变电动机的转用负号(-)表示或用闪烁的小数点表示。

缺省值运行时此键是被封锁的，为了使此键的操作有效，应设定P0700=1。

电动机点动 的情况下按此键，将使电动机起动，在变频器无输出并按预设定的点动频率运行。

释放此键时，变频器停车。

如果变频器/电动机正在运行，按此键将不起作用。

功能 此键用于浏览辅助信息。

任何一个参数时按下此变频器运行过程中，在显示键并保持不动2秒钟，将显示以下参数值： 1.直流回路电压(用d表示，单位：V)。

2.输出电流(A)3.输出频率(Hz)4.输出电压(用o表示，单位：V)。

择显示上述参。

个参数(rXXXX 或PXXXX)时短时间按障或报警的情况下，按该键可以将操作板5.由P0005选定的数值(如果P0005 选数中的任何一个，这里将不再显示)。

连续多次按下此键，将轮流显示以上参数跳转功能：在显示任何一下此键，将立即跳转到r0000，如果需要的话，您可以接着修改其它的参数。

跳转到r0000后，按此键将返回原来的显示点。

退出：在出现故上显示的故障或报警信息复位访问参数 按此键即可访问参数。

目录前言------------------------------------------------ 1第一部分调试流程-------------------------------- 2第二部分调试说明2.1 电梯速度给定与输入口关系-----------------------92.2 电梯运行曲线----------------------------------102.3 启动部分的调整--------------------------------112.4 运行曲线的调整--------------------------------112.4.1 调整原则 -----------------------------------112.4.2 加速部分的调整 -----------------------------112.4.3 减速部分的调整 -----------------------------112.4.4 平层的调整----------------------------------122.5 速度控制器的调整 -----------------------------122.6 关于附加转矩的设置----------------------------13第三部分编码器模板说明3.1 安装要求 -------------------------------------143.2 接线 -----------------------------------------143.3 LED指示的编码器状态--------------------------153.4 编码器模板的DIP开关 -------------------------153.5 编码器A、B相接线顺序的确认 ------------------163.6 故障的排除 -----------------------------------163.7 编码器模板的安装方法 -------------------------16附录1 变频器操作指南-------------------------------17附录2 变频器故障显示表 ----------------------------22附录 3A 更换操作面板---------------------------------29B 拆卸盖板-------------------------------------30前言本指南是STIA西门子系列电梯控制系统中MM440变频器调试的指导性文件，为了保证调试的顺利进行，请你在调试前务必详细地阅读本指南，并严格按照本说明进行调试以免造成不必要的麻烦，甚至于人身或设备的伤害。

西门子MM440变频器USS通讯参数设置
一、复位为出厂缺省设置值
1、P0010=30
2、P0970=1
三、电机识别
P1910=1
具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

当变频器自
动OFF1后，就表示识别通过了。

注意：使用MM440一定要建模，要对电机做识别。

也就是说P1910=1必须要做，这是起码的。

否则运行的参数与实际的电机模型不符，工作不会正常的。

交流控制有别于直流控制的特点之一就是需要在控制器里面对受控电机建模。

9、P2010=7USS波特率=7（115200波特）
10、P2011=0or1USS地址，两台变频器分别设为0和1
北京天拓四方科技有限公司。

西门⼦mm440变频调试指南调试步骤通常⼀台新的MM440变频器⼀般需要经过如下三个步骤进⾏调试：参数复位快速调试功能调试参数复位，是将变频器参数恢复到出⼚状态下的默认值的操作。

⼀般在变频器出⼚和参数出现混乱的时候进⾏此操作。

快速调试状态，需要⽤户输⼊电机相关的参数和⼀些基本驱动控制参数，使变频器可以良好的驱动电机运转。

⼀般在复位操作后，或者更换电机后需要进⾏此操作。

?功能调试，指⽤户按照具体⽣产⼯艺的需要进⾏的设置操作。

这⼀部分的调试⼯作⽐较复杂，常常需要在现场多次调试。

本书将按照这三个步骤，通过案例介绍和相关参数的说明，逐步的介绍全部MM440的调试流程。

⼀：参数复位，P003=1 P0010=30 P定 0970=1 确BUSY 后显⽰P0970 调试结束⼆：快速调试P003=3专家级P10=1 开始快速调试 P100=0 ⼯作地区 P205=0应⽤对象 P300=1 异步电机P304=??电机额定电压P305=??电机额定电流P307=?? 电机额定功率 P308=??电机功率因数P310=50电机额定频率 P311=?? 电机额定速度 P335=0 电机⾃冷P640=150过载因⼦P700=2 端⼦控制(1⾯板) P1000=2 模拟设定 P1080=0电机最⼩频率 P1082=50电机最⼤频率 P1120=10加速时间 P1121=10减速时间 P1300=20⽮量控制(0V/F) P3900=3调试结束接着P1910=1 进⾏电机识别出现A0541后,⽴即启动电机.此步完成后,变频器就可以正常的驱动电机了P701-P706为6个数字量输⼊0;禁⽌数字输⼊ 1,接通正转/断开停车 2,接通反转/断开停车 3接通⾃由停车4快速停车按函数曲线 9,故障复位, 10,正向点动 11,反向点动 12,反转,与正转命令配合 13,电动电位计(MOP)升速 14电动电位计降速 15,固定频率设定值16固定频率+ON 17,固定频率编码+ON 25,使能注⼊直流29外部信号触发跳闸 33,禁⽌附加频率设定 99,使能BICO参数化1. 开关量的输⼊逻辑可以通过P0725改变2. 开关量输⼊状态由参数r0722监控，开关闭合时相应笔划点亮 B-111111 从右到左1到6位输出量设置继电器1 P0731 = 52.3 故障监控继电器失电继电器2 P0732 = 52.7 报警监控继电器得电继电器3 P0733 = 52.2 变频器运⾏中继电器得电MM440变频器有两路模拟量输⼊，相关参数以in000和in001区分，可以通过P0756分别设置每个通道属性。
