钢结构制作、安装工艺流程

钢结构制作的工艺流程
《钢结构制作的工艺流程》
钢结构制作是一项极为复杂的工程，它涉及到多种工艺和技术的综合运用。

以下是钢结构制作的一般工艺流程：
1. 蓝图设计：在进行钢结构制作之前，首先需要进行详细的蓝图设计工作。

结构工程师会根据建筑的设计要求和规格，绘制出精确的蓝图图纸。

2. 材料准备：一般来说，钢结构制作所需的材料包括钢管、钢板和焊接材料等。

在进行制作之前，需要对这些原材料进行检查和准备工作，以确保其质量和规格符合要求。

3. 切割和成形：根据设计图纸，工人会使用切割机等工具对钢板和钢管进行切割和成形，以满足结构的需求。

4. 焊接：将各个零件进行组装，并进行焊接工作，以形成结构件。

在进行焊接之前，必须确保零件的精度和平整度，以免影响最终的结构质量。

5. 表面处理：完成焊接后，对结构表面进行喷砂、除锈和防腐处理，以延长结构的使用寿命。

6. 装配和安装：将制作好的结构件进行装配，并进行现场安装工作。

在安装过程中，需要严格按照设计要求和工艺流程进行操作，以确保结构的安全性和稳定性。

7. 检验和验收：最后，对已安装好的钢结构进行全面的检验和验收工作，以确保其符合相关的质量标准和要求。

综上所述，钢结构制作是一项需要精密工艺和严格管理的工程，只有经过科学、严谨的工艺流程才能确保所制作的钢结构具有高质量和长期可靠性。

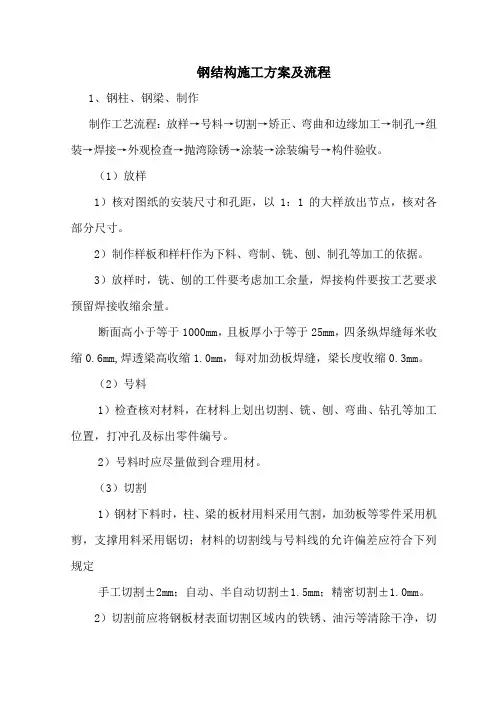

钢结构施工方案及流程1、钢柱、钢梁、制作制作工艺流程：放样→号料→切割→矫正、弯曲和边缘加工→制孔→组装→焊接→外观检查→抛湾除锈→涂装→涂装编号→构件验收。

（1）放样1）核对图纸的安装尺寸和孔距，以1：1的大样放出节点，核对各部分尺寸。

2）制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。

3）放样时，铣、刨的工件要考虑加工余量，焊接构件要按工艺要求预留焊接收缩余量。

断面高小于等于1000mm，且板厚小于等于25mm，四条纵焊缝每米收缩0.6mm,焊透梁高收缩1.0mm，每对加劲板焊缝，梁长度收缩0.3mm。

（2）号料1）检查核对材料，在材料上划出切割、铣、刨、弯曲、钻孔等加工位置，打冲孔及标出零件编号。

2）号料时应尽量做到合理用材。

（3）切割1）钢材下料时，柱、梁的板材用料采用气割，加劲板等零件采用机剪，支撑用料采用锯切；材料的切割线与号料线的允许偏差应符合下列规定手工切割±2mm；自动、半自动切割±1.5mm；精密切割±1.0mm。

2）切割前应将钢板材表面切割区域内的铁锈、油污等清除干净，切割后，断面上不得有裂纹和大于1mm的铁棱，•并应清除边缘上的熔瘤和飞溅物等。

3）切割截面与钢材表面不垂直度应不大于钢板材厚度的10％，且不大于2mm。

4）机械剪切的零件，其剪切线与号料线的允许偏差不得大于2.0mm；断口处的截面上不得有裂纹和大于1.0mm的缺棱，并应清除毛刺。

机械剪切的斜度不得大于2.0mm。

（4）矫正弯曲和边缘加工：1）普通碳素结构钢在高于-16摄氏度，可用冷矫正和冷弯曲。

2）矫正后的钢材表面不应有明显的凹面和损伤，表面划痕深度不能大于0.5mm。

3）钢材矫正后的允许偏差应符合规范要求：钢板厚度小于或等于14mm时，其允许偏差不大于或等于1.5mm。

钢板厚度大于或等于14mm时，其允许偏差不大于或等于1mm。

4）普通碳素结构钢，允许加热矫正，其加热温度严禁超过正火温度。

钢结构工程施工方案1钢结构制作、安装施工技术方案1.1 钢结构制作1.1.1钢结构制作工艺流程1.1.2钢结构制作工艺说明a.施工准备按施工图编制材料采购计划。

并按计划进行采购。

所采购的工程用钢材应具有生产厂质量证明书，并应符合设计、招标要求的质量要求（钢材必须符合GB700-65所规定之机械特性）。

对有疑问的钢材按国家标准《碳素结构钢》的要求进行抽样检查。

对主要工程设备和材料，需征得监理公司及业主书面认可后方可采购。

所购设备和材料必须有合格证，且需经监理公司检验合格签字并由业主签字认可后，方可使用。

当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材负偏差值的1/2。

按施工图所标明的钢结构规模，工作量准备充足的施工人员，工机具等。

由专业技术人员向施工人员作技术交底，说明钢结构制作的工艺要求，质量要求和施工方法。

b.放样、号料、下料。

预制件根据施工图要求进行放样和制作样板并按所放样进行号料。

放样和号料应根据工艺要求预留制作和安装时的焊接收缩余量及切割、刨边和铣平等的加工余量。

放样和样板的允许偏差应符合下表规定号料的允许偏差应符合下表规定按号料时所划切割线、利用等离子切割机、气割、联合冲剪机、剪床等装备进行切割。

气割前应将钢材切割区域表面的铁锈、污物等清除干净，气割后应清除熔渣和飞溅物。

气割的允许偏差应符合下表规定机械剪切的零件其钢板厚度不宜大于12mm，剪切面应平整。

机械剪切的允许偏差应符合下表规定。

c.料件校正利用压力机、千斤顶、热校正等装备和工艺方法进行料件的校正。

校正后的钢材表面，不应有明显的凹面或损伤。

划痕深度不得大于0.5mm。

钢材校正后的允许偏差应符合下表要求d.料件加工料件的边缘和端部应利用手砂轮进行处理或刨削处理。

边缘加工的允许偏差应符合下表要求焊缝坡口尺寸应按设计、工艺要求确定。

螺栓孔的加工允许偏差应符合下表要求利用摇臂钻，进行料件钻孔。

e.所制成的料件应按规格、品件进行分类存放。

一钢结构施工安装工艺及流程（一）、钢结构安装工艺及质量控制程序：《钢结构工程施工质量验收规范》（GB 50205-2001）施工图施工组织设计（施工方案）钢结构零部件、附件和配件材料准备安装机基础与支承面验收合格测量放线施工条件构件验收，并做安装标志清理作业面平台安装构件矫正组拼装结构构件就位校正临时固定安装顺序：梁屋架钢材及零、部件合格证连接材料合格证构件检测报告、焊接试件和混凝土试件检测报告测量记录吊装记录质量记录竣工图《钢结构工程施工质量验收规范》（GB 50205-2001）(二)、施工安装流程图：1、安装工艺流程：场地三通一平→构件进场→吊机进场→屋面梁(楼层梁)安装→檩条支撑系杆安装→涂料工程→屋面系统安装→零星构件安装→装饰工程施工→收尾拆除施工设备→交工。

2、屋面系统安装工艺流程：准备工作→屋面大梁安装校正→屋面檀条压杆支撑安装固定→天沟安装→雨排水管道安装固定。

3、屋面梁连接程序：对接调整→安装螺栓固定→安装高强螺栓→高强螺栓初拧→高强螺栓终拧→密封。

二、钢结构工程安装1、吊装前准备工作：①、安装前应对基础轴线和标高，预埋板位置、预埋与混凝土紧贴性进行检查，检测和办理交接手续，其基础应符合如下要求：A基础砼强度达到设计要求。

B基础的轴线标志和标高基准点准确、齐全。

C基础顶面预埋钢板做为梁的支承面，其支承面、预埋板的允许偏差应符合规范要求。

项次项目允许偏差1支座表面（1）标高（2）水平度±1.5mm1/1500ⅰ2预埋板位置（注意截面处）（1）在支座范围内（2）在支座范围外±5.0mm±10.0mm②、超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规范要求。

③、准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。

3、起重机械选择：本工程计划选用QY16-16T汽车式起重机分别承担主钢梁、楼层梁、钢屋面以及其他所有钢构件的装卸及安装。

钢结构施工工艺流程及工艺要求一、工艺流程1.准备工作：确定施工方案、编制施工图纸、制定施工计划、准备施工材料和设备等。

2.地基处理：对于需要进行地基处理的场地，首先进行地质勘测和地基测试，然后根据测试结果进行地基处理，包括土方开挖、基础浇筑等。

3.钢结构制作：根据施工图纸和设计要求，进行钢结构的制作，包括钢梁、钢柱、钢板等的加工、焊接和防腐处理。

4.预制构件安装：将制作好的预制构件进行运输和安装，包括钢桁架、屋面板、墙板等的安装。

5.主体架设：将预制构件进行拼装和组合，搭建起主体结构，包括梁柱连接、墙板安装、悬挂设备的安装等。

6.焊接和连接：对于需要进行焊接和连接的部位，进行焊接接头和螺栓连接，保证结构的稳定性和承载能力。

7.地面处理：对于结构底部需要进行地面处理的部分，进行防腐和防腐处理，如喷涂防腐漆、铺设防腐胶带等。

8.涂装和装饰：对于需要进行涂装和装饰的部分，进行喷涂、刷漆、贴墙纸等装饰工作，使结构具有美观性。

9.检查和验收：进行施工的检查和验收工作，包括结构的力学性能和安全性能的检测，确保施工质量符合规范要求。

二、工艺要求1.材料要求：采用符合国家标准和相关规范要求的优质钢材进行施工，材料的强度、耐久性和可靠性要满足设计要求。

2.加工要求：钢结构的加工需要精确、准确，尺寸和面型要符合设计要求，焊接工艺要符合相关规范和标准。

3.焊接质量：采用合格的焊工和焊接设备进行焊接，焊缝的结构牢固、密实，无焊接残留物、孔洞、裂纹，焊接强度和密度要满足规范要求。

4.安装要求：采用安全可靠的安装方法和设备进行预制构件的安装，保证其垂直度、水平度和位置的准确性。

5.防腐处理：进行必要的防腐处理，包括表面防腐漆喷涂、防腐胶带铺设等，确保钢结构在使用过程中能够抵御腐蚀和风化。

6.维护保养：对于钢结构进行定期的检查和维护，及时发现和修复结构的疲劳、裂纹、锈蚀等问题，确保结构的安全和使用寿命。

7.环境保护：施工过程中要注意环境保护，减少噪音和粉尘污染，合理利用资源，降低对环境的影响。

钢结构施工安装工艺及流程（一）、钢结构安装工艺及质量控制程序：《钢结构工程施工质量验收规范》（GB 50205-2001）施工图施工组织设计（施工方案）钢结构零部件、附件和配件材料准备安装机具基础与支承面验收合格测量放线施工条件构件验收，并做安装标志清理作业面平台安装构件矫正组拼装结构构件就位校正临时固定安装顺序：梁屋架钢材及零、部件合格证连接材料合格证构件检测报告、焊接试件和混凝土试件检测报告测量记录吊装记录质量记录竣工图《钢结构工程施工质量验收规范》（GB 50205-2001）(二)、施工安装流程图：1、安装工艺流程：场地三通一平→构件进场→吊机进场→屋面梁(楼层梁)安装→檩条支撑系杆安装→涂料工程→屋面系统安装→零星构件安装→装饰工程施工→收尾拆除施工设备→交工。

2、屋面系统安装工艺流程：准备工作→屋面大梁安装校正→屋面檀条压杆支撑安装固定→天沟安装→雨排水管道安装固定。

3、屋面梁连接程序：对接调整→安装螺栓固定→安装高强螺栓→高强螺栓初拧→高强螺栓终拧→密封。

二、钢结构工程安装1、吊装前准备工作：①、安装前应对基础轴线和标高，预埋板位置、预埋与混凝土紧贴性进行检查，检测和办理交接手续，其基础应符合如下要求：A基础砼强度达到设计要求。

B基础的轴线标志和标高基准点准确、齐全。

C基础顶面预埋钢板做为梁的支承面，其支承面、预埋板的允许偏差应符合规范要求。

项次项目允许偏差1支座表面（1）标高（2）水平度±1.5mm1/1500ⅰ2预埋板位置（注意截面处）（1）在支座范围内（2）在支座范围外±5.0mm±10.0mm②、超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规范要求。

③、准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。

3、起重机械选择：本工程计划选用QY16-16T汽车式起重机分别承担主钢梁、楼层梁、钢屋面以及其他所有钢构件的装卸及安装。

钢结构施工工艺流程
1. 项目准备阶段：项目准备阶段：
- 开展前期调查研究，确定设计方案和施工方案。

- 进行施工场地的勘察和测量。

- 确定材料供应商并进行采购准备。

- 制定施工计划和安全措施。

2. 基础工程：基础工程：
- 进行场地布置和土建基础施工。

- 安装地脚螺栓和基础钢筋。

- 浇筑混凝土基础。

3. 起重设备安装：起重设备安装：
- 安装起重设备，如塔吊和吊篮。

- 设计并搭建施工脚手架。

4. 钢结构制作和加工：钢结构制作和加工：
- 加工生产钢柱、钢梁、钢构件等。

- 进行热镀锌等防腐处理。

5. 钢结构安装：钢结构安装：
- 进行临时支撑安装。

- 安装钢柱、钢梁等主体结构。

- 安装次梁、檩条等次要结构。

6. 钢结构连接和固定：钢结构连接和固定：
- 进行钢结构连接和螺栓紧固。

- 进行焊接连接和质量检查。

- 进行除锈和涂漆处理。

7. 竣工验收：竣工验收：
- 进行工程质量验收。

- 进行安全和环境验收。

- 完成相关文件和资料的整理和归档。

以上是一个典型的钢结构施工工艺流程，具体的流程和步骤可能会因项目的不同而有所差异。

在实施施工过程中，应严格按照相关的法规和标准进行操作，确保施工安全和质量。

钢结构安装施工方案及工艺方法根据本工程的结构形式，钢结构安装的工艺流程为：测量（标高、轴线）→就位准备→钢柱吊装→校正并临时固定→柱最后固定→钢梁吊装→就位临时固定→钢屋架吊装→檩条安装→天沟安装→面板安装等。

1、安装前的准备钢结构安装前应按构件明细表核对构件的材质、规格及外观质量，查验零部件的技术文件（合格证、试验、测试报告以及设计文件、设计要求、结构试验结果的文件）。

安装前，应对制作的钢结构零部件，按施工图的要求，对照构件明细表按照数量和质量进行全面检查。

对设计要求构件的数量、尺寸、水平度、垂直度、机安装接头处的尺寸等进行逐一检查。

所有构件，必须经过质量和数量检查，全部符合设计要求，并经办理验收、签字手续后，方可进行安装。

搭设拼装平台。

拼装平台应具有适当的承重刚度和水平度，水平度的误差不应超过2～3mm。

对于制作中遗留的缺陷和运输中产生的变形，均应矫正后才能安装。

钢结构在吊装前应将表面的油污、泥沙和灰尘等清除干净。

本工程吊装采用15t的吊车进行吊装，钢结构运输均采用汽车运输。

现场加工所需的小型机具均已经准备到位。

在吊装前编制可行的吊装方案，并经监理等有关单位的审定批准。

钢结构构件的堆放场地应平整坚实，无积水；堆放构件下应铺设垫木。

堆放的构件按种类、型号、安装顺序编号分区放置。

螺栓预埋安装：螺栓加工好经验收符合质量要求后，立即进行安装。

在安装时严格按图纸的尺寸要求，为了保证螺栓在浇捣混凝土时不发生偏移，在浇筑混凝土基础前，应用定型卡盘将预埋螺栓按设计要求位置卡住，在加固螺栓时采用钢板凿孔固定（钢板孔的位置必须和螺栓的位置一致）。

所有的螺栓固定好后用塑料薄膜保护好，并涂刷防滑油，防止生锈。

钢结构基础检查：钢结构安装前，经抄平放线，严格控制基础部位与支承面的纵横轴线和标高，并进行验收，提出验收合格报告资料。

验收内容包括基础坐标和标高、轴线以及螺栓尺寸，保证以上内容符合规范和图纸要求。

现场吊装前，应在柱脚埋件上弹好十字线，同时将标高控制点设置好。

一、钢结构构件制作1、工艺流程：放样→号样→切割、钻孔→焊接→抛丸或者喷沙→螺栓连接→成品防腐→成品堆放→构件运输→ 吊装准备→技术准备、检查和弹线、接头准备、构件检查、机具准备、场地准备→柱吊装→起吊、暂时固定、初校、初拧、复校、终拧和焊接。

2、放样(1)放样工作包括：核对构件各部份尺寸及安装尺寸和孔距；以 1：1 大样放出节点；制作样板和样杆作为切割、弯制、铣刨、制孔等加工的依据。

放样应设置专门的钢平台或者砼平台，平台应平整、量线准确，清晰。

(2)放样应根据构件的具体情况按实际划线，并根据工艺要求预留切割余量、加工余量或者焊接接收入缩余量。

(3)样板或者样杆上的标记赢得制应细、小、清晰，其几何尺寸允许偏差：长度和宽度+10，-1.0mm;矩形对角线之差不大于 1 相邻孔眼中心距偏差及孔心位移不大于 0.5mm。

3、号样(1) 号样工作包括：检查核对材料；在材料上划出切割、铣、刨、弯曲、钻孔等加位置；打冲孔；标出零件编号等。

(2)号料应统筹安排，长短搭朽，先大后小，或者套材号烊；对焊缝较多，加工量大的构件应先号料，同一构件需要拼料时，必须同时号料。

当工艺有规定时，应按规定的方向取料。

(3)在焊接结构上号孔，应在焊接完毕整形后进行，孔眼应距焊缝边缘50mm 以上。

(4)号料公差：长、宽±1.0mm;丙端眼心距？ 1.0mm;对角线差±1.0mm；相邻眼心距±0.5mm；两排眼心距±0.5mm；冲点与眼心距位移±0.5mm.4、切割(1)对于同型号大宗钢材采用数近代火焰切割机切割；对于零星用烊采用机械切割(包括冲剪、剪切、车、铣、刨、锯等)砂轮切割，气割或者等离子切割等。

(2)切割前，应清除钢材表面切区域内的铁锈、油污等，切割后，断口上不得有裂缝和大于 1.0mm 的缺棱，并清除边缘上的熔瘤和飞溅物等。

(3)切割的质量要求；切割截面与钢材不垂直度不大于钢材厚度的 10%，且不得大于 2.0mm；剪切线与料红的允许偏差 2.0mm；机械剪切的型钢，其端部剪切，斜度不大于 2.0mm，并清除毛刺。

钢结构制作标准化施工流程工艺流程：原材料采购、验收、进厂下料组装、焊接、预拼装除锈涂装成品保护、包装、运输至现场一、原材料采购、验收、进厂1、钢材、钢铸件的品种、规格、性能等应符合国家产品标准和设计要求。

进口钢材产品的质量应符合设计和合同规定标准要求。

2、焊接材料的品种、规格、性能等应符合国家产品标准和设计要求。

3、连接用紧固标准件其品种、规格、性能等应符合国家产品标准和设计要求。

4、钢材入库前必须办理入库交验手续，质检人员要核对材料牌号、规格、质量证明书、炉批号是否符合有关技术文件、标准相符、表面质量是否合格。

5、钢材要妥善堆放存储、堆放成形、成方、成垛，最底层上垫枕木，防止进水生锈。

6、材料凭证发放，领料时应该对材料品种、规格、牌号是否与单证一致，必要时质检员需要在场签证认可。

二、下料2.1 放样、号料、切割、制孔2.1.1 按照施工图上几何尺寸，1:1 比例在样台上放出实样以求出真实形状和尺寸，然后根据实样的形状和尺寸制成样板、样杆，作为下料、弯制、铣、刨、制孔等加工依据。

允许偏差表如下：项目允许偏差平行线和分段线尺±0.5寸对角线 1.0长度、宽度长度0~0.5，宽度0~0.5孔距±0.5组孔中心距离±0.5加工样板的角度±20°2.1.2 钢材下料前先对材料进行校正，矫正后的偏差不超过规范及设计规定的允许偏差值，保证下料的质量。

2.1.3 根据工艺要求在放样和下料预留制作和安装时的焊接收缩余量及切割、刨边和铣平等加工余量。

2.2 零件的切割与下料线的允许偏差符合下表规定执行。

零件的切割线与下料线的允许偏差表手动切割±20自动、半自动切割± 1.5精密切割± 1.02.3 、切割前应将钢材表面区域内的铁锈、污垢等清除干净；切割后清除断口2.4边缘熔瘤、飞溅物，断口上不得有裂纹和大于1mm的缺棱并清除毛刺。

三、组装、焊接、预拼装1、在组装前，组装人员必须熟悉施工图、组装工艺及有关技术文件的要求，并检查组装零部件外观、材质、规格、数量，当无误后方可施工。

钢结构工程制作及安装施工（一）钢结构制作一、门式刚架的制作1、施工准备及原材检验(1).一般规定A. 进入本工程钢结构各分项工程实施现场的主要材料、零（部）件、成品件、标准件等产品均应按本标准之要求实施进场验收。

B. 进场验收的检验批原则上应与各分项工程检验批一致，也可以根据工程规模及进料实际情况划分检验批。

C. 已实施进场验收的原材料、零（部）件、成品件、标准件等产品的后续过程控制执行本单位质量管理体系文件相关章节。

（2）.钢材A. 钢材的品种、规格、性能等应符合现行国家产品标准和设计要求。

B. 钢结构工程所采用的钢材，都应具有质量证明文件。

对属于下列情况之一的钢材，应行抽样复验，其复验结果应符合现行国家产品标准和设计要求。

a 钢材混批；b 本工程钢结构中主要受力构件（如：钢梁、钢柱、吊车梁等）所采用的钢材；c 设计或钢结构规范GB50205-2001 有复验要求的钢材；d 对质量有疑义的钢材。

C 钢板厚度允许偏差应符合起产品标准的要求。

D 型钢的规格尺寸及允许偏差符合其产品规格的要求。

E 钢材的表面外观质量除应符合国家现行有关规定外,尚应符合下列规定。

a 当钢材的表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值的1/2；b 钢材的表面有锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923 规定的C 级及C 级以上；c 钢材端边或断口处不应有分层、夹渣等缺陷。

（3）焊接材料A. 焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

B. 重要钢结构（如：钢梁、钢柱、吊车梁等）采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。

C. 焊条外观不应有药皮脱落、焊芯生锈等缺陷，焊剂不应受潮结块。

（4）连接用紧固标准件A. 本工程钢结构连接用高强度大六角头螺栓连接副、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、地脚锚栓等紧固件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。

钢结构制作安装施工方案一、工程概述本工程为具体工程名称，位于工程地点。

该建筑主体结构采用钢结构，总建筑面积为建筑面积平方米，建筑高度为建筑高度米。

钢结构部分主要包括钢柱、钢梁、钢桁架等构件。

二、施工准备（一）技术准备1、熟悉施工图纸，进行图纸会审，提出图纸中存在的问题，并做好会审记录。

2、编制施工组织设计和施工方案，并向施工人员进行技术交底。

3、做好测量放线工作，设置好水准点和控制点。

（二）材料准备1、根据施工图纸，计算出各种钢材的用量，并编制材料采购计划。

2、采购的钢材应具有质量证明书，并符合设计和规范要求。

3、对进场的钢材进行检验，包括外观检查、化学成分分析和力学性能试验等。

（三）施工机具准备1、准备好钢结构制作和安装所需的各种施工机具，如切割机、电焊机、吊车等。

2、对施工机具进行检查和调试，确保其性能良好，能够正常运行。

（四）劳动力准备1、根据工程进度计划，合理安排劳动力，组织施工人员进场。

2、对施工人员进行培训，使其熟悉施工工艺和质量要求。

三、钢结构制作（一）工艺流程放样→号料→切割→矫正和成型→边缘加工→制孔→组装→焊接→摩擦面处理→涂装（二）放样和号料1、按照施工图纸，以 1:1 的比例在样板台上放出实样，核对各部分尺寸。

2、根据实样，在钢材上划出切割、钻孔等加工位置，并做好标记。

（三）切割1、采用气割或机械切割的方法，将钢材切割成所需的形状和尺寸。

2、切割后的钢材边缘应平整，无裂纹、夹渣、分层等缺陷。

（四）矫正和成型1、对弯曲、扭曲的钢材进行矫正，采用机械矫正或火焰矫正的方法。

2、采用冷弯或热弯的方法，将钢材加工成所需的形状。

（五）边缘加工1、对焊接坡口、螺栓孔边缘等进行加工，使其符合设计和规范要求。

2、边缘加工的质量应符合相关标准的规定。

（六）制孔1、采用钻孔、冲孔等方法，在钢材上制孔。

2、制孔的精度应符合设计和规范要求。

（七）组装1、将加工好的零件按照施工图纸进行组装，组装时应保证零件的位置和尺寸准确。

钢结构厂房施工工艺过程与标准钢结构施工流程、检验细则钢结构主要施工工艺流程：施工放线→基础混凝土内预埋螺栓→（钢结构加工制作）门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋面板及屋檐板安装→墙面板安装→钢结构涂装。

一、施工放线（1）按照设计要求，根据图纸要求，配合土建单位将标高、轴线核实核准。

（2）施工前用经纬仪复核轴线，并用水准仪确定标高，并用墨线在不易损坏的固定物上作好记号，注明标高，并做好记录。

（3）在确定轴线和标高之后，即放好大样之后，再放小样，也就是确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线，即门式刚架的柱脚位置。

（4）在定位刚架时，要尽量避免刚架柱脚与螺栓的碰撞，以避免刚架柱底面的变形，从而减少与基础混凝土的接触面，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。

二、基础混凝土内预埋螺栓（1）在基础混凝土浇捣之前，再仔细核对螺栓的大小、长度、标高及位置，并固定好预埋螺栓。

（2）在基础混凝土浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝口部分，以避免混凝土浇捣时对螺栓丝口的污染。

（3）在浇捣混凝土之时，派有经验的专人值班，做好混凝土浇捣时对预埋螺栓定位的影响。

以避免预埋螺栓的位移及标高的改变。

（4）基础混凝土浇捣之后，及时清理预埋螺栓杆及丝口上的残留混凝土。

三、钢结构加工制作工艺过程：1.下料图单①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。

②质量检测标准：应符合设计要求及国家现行标准的规定。

③检验方法：检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。

2.放样、号料①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。

②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。

③划线前，材料的弯曲和变形应予以矫正。

④放样和样板的允许偏差见下表：项目允许偏差平行线距离和分段尺寸0.5mm对角线差1.0mm宽度、长度0.5mm孔距0.5mm加工样板角度20’⑤号料的允许偏差见下表：项目允许偏差外形尺寸1.0孔距0.5⑥质量检验方法：用钢尺检测。

钢结构工程施工工艺流程钢结构工程施工工艺流程引言钢结构工程是一种使用钢材作为基本结构材料的建筑工程，它具有重量轻、强度高、抗震性能好等优势，因此在现代建筑中得到广泛应用。

本文将对钢结构工程施工工艺流程进行详细介绍。

一、施工前准备工作在开始施工前，必须进行充分的准备工作。

首先，需要制定施工方案和施工组织设计，包括工程施工的具体内容、施工任务划分、资源配置和施工进度计划等。

其次，需要进行现场平整和围栏搭设工作，确保施工现场的安全和整洁。

二、基坑开挖与基础施工在进行基础施工前，必须先进行基坑的开挖。

这一阶段主要包括地面标线、土方开挖、土石方运输、围护结构施工等工作。

同时，还需要对地表进行测量和平整，确保施工的精度和稳定性。

三、钢结构制作与安装钢结构的制作和安装是整个施工过程中的重要环节。

首先，需要根据设计图纸进行钢材的预制和组装，包括切割、打孔、焊接等工艺，确保钢结构的精度和质量。

然后，将预制好的钢结构构件进行安装，包括吊装、定位、连接等步骤。

此外，还需进行钢结构防腐和防火处理，确保结构的安全和耐久性。

四、管道与设备安装钢结构工程中的管道及设备安装是工程施工中的重要环节。

在安装过程中，需要根据设计要求对管道进行剪切和焊接，并进行压力试验和泄漏检测，确保管道的质量和密封性。

同时，还需进行设备的吊装、固定和接线等工作，确保设备的安全性和可靠性。

五、封顶与立面施工当钢结构工程的主体施工完成后，需要进行封顶和立面施工。

封顶施工包括屋面和屋面防水层的安装，立面施工则包括外墙和窗户的安装。

在进行封顶和立面施工时，需注意施工的安全和卫生，确保质量和进度。

六、安全质量检验与验收在工程施工完成后，需要进行安全质量检验和工程验收。

安全质量检验包括检验结构的强度、稳定性和防护设施的有效性等。

工程验收则包括对工程图纸、施工记录和质量验收报告的审核，以及对工程质量和工程量的验收。

结论钢结构工程施工工艺流程包括施工前准备、基坑开挖与基础施工、钢结构制作与安装、管道与设备安装、封顶与立面施工等多个环节。

钢结构施工工艺及流程钢结构施工工艺及流程一、前期准备工作1. 前期设计与图纸审核- 确保施工图纸符合相关设计规范及标准- 细化构件及节点设计，确定连接方式2. 材料采购与检验- 确定钢结构采购计划，包括型钢、焊材等 - 严格执行材料检验标准，确保质量达到要求3. 基础处理- 深入了解场地地质条件，确定基础设计方案 - 进行地面平整、土方开挖、坑底处理等工作4. 安全措施与施工方案编制- 制定工程施工方案，明确施工步骤与程序 - 安排人员进行安全教育培训，并备案二、钢结构制作1. 钢材切割与制作- 使用切割机对钢材进行切割，确保精度- 进一步加工钢材，进行打孔、焊接等工序2. 构件预装与检查- 预装构件，确保尺寸精准，连接坚固- 严格按照设计要求进行质量检查3. 防腐处理- 对钢结构构件进行除锈处理- 实施防腐涂装，保护钢结构不受环境腐蚀4. 构件标识- 为每一个构件进行标识，方便施工拼装与安装 - 记录构件信息，有助于质量跟踪与质量控制三、钢结构安装1. 施工方案准备与组织- 编制详细施工方案，安排人员与设备资源- 组织工人进行工种培训与技术交底2. 钢结构吊装- 使用吊车等设备进行钢结构的吊装与安装 - 严格控制吊装过程中的安全和精度要求3. 构件拼装与连接- 根据施工图纸和相关规定进行构件拼装- 采用焊接、螺栓连接等方式固定构件4. 检测与调整- 对安装好的钢结构进行各项检测，确保质量 - 如发现问题，及时调整修正，保证施工质量5. 钢结构防火与防腐- 进行钢结构的防火处理，确保安全可靠性 - 针对不同场合和要求进行防腐保护处理四、收尾工作1. 环境保护措施- 清理施工现场，进行垃圾分类处理- 保护周边环境，控制施工污染2. 完工验收- 完成验收前的清理整理工作- 邀请相关部门进行验收，并取得合格证明3. 维护与保养- 制定维护保养计划，定期对钢结构进行检查- 发现问题及时修复，延长钢结构的使用寿命附件：1. 钢结构施工图纸2. 钢材及焊材质量合格证明3. 施工方案书4. 工人培训记录5. 安全教育培训材料法律名词及注释：1. 建造法：指我国针对建造领域制定的法律，目的是保障建造安全2. 施工图设计规范：针对施工图设计的相关规范和要求，包括尺寸、标准等3. 焊接工艺规范：规定钢结构焊接的工艺、方法和质量要求4. 防腐涂装标准：规定钢结构防腐的涂装材料、处理方法等要求。

钢结构屋架安装施工工艺及施工方法一、工艺流程作业准备→屋架组拼→屋架安装→连接与固定→检查、验收→除锈、刷涂料二、施工方法要点（一）、安装准备1、复验安装定位所用的轴线控制点和测量标高使用的水准点。

2、放出标高控制线和屋架轴线的吊装辅助线。

3、复验屋架支座及支撑系统的预埋件，其轴线、标高、水平度、预埋螺栓位置及露出长度等，超出允许偏差时，应做好技术处理。

4、检查吊装机械及吊具，按照施工组织设计的要求搭设脚手架或操作平台。

5、屋架腹杆设计为拉杆，但吊装时由于吊点位置使其受力改变为压杆时，为防止构件变形、失稳，必要时应采取加固措施，在平行于屋架上、下弦方向采用钢管、方木或其它临时加固措施。

6、测量用钢尺应与钢结构制造用的钢尺校对，并取得计量法定单位检定证明。

（二）、屋架组拼屋架分片运至现场组装时，拼装平台应平整。

组拼时应保证屋架总长及起拱尺寸的要求。

焊接时焊完一面检查合格后，再翻身焊另一面，做好施工记录。

经验收后方准吊装。

屋架及天窗架也可以在地面上组装好一次吊装，但要临时加固，以保证吊装时刚度。

（三）、屋架安装1、吊点必须设在屋架三汇交节点上。

屋架起吊时离地50cm时暂停，检查无误后再继续起吊。

2、安装第一榀屋架时，在松开吊钩前初步校正；对准屋架支座中心线或定位轴线就位，调整屋架垂直度，并检查屋架测向弯曲，将屋架临时固定。

3、第二榀屋架同样方法吊装就位好后，不要松钩，用杉篙或方木临时与第一榀屋架固定，跟着安装支撑系统及部分檩条，最后校正固定，务使第一榀屋架与第二榀屋架形成一个具有空间刚度和稳定的整体。

4、从第三榀屋架开始，在屋脊点及上弦中点装上檩条将屋架固定，同时将屋架校正好。

（四）、构件连接与固定1、构件安装采用焊接或螺栓连接的节点，需检查连接节点，合格后方能进行焊接或紧固。

2、安装螺栓孔不允许用气割扩孔，永久性螺栓不得垫两个以上垫圈，螺栓外鲁思扣长度不少于2～3扣。

3、安装定位焊缝不需承受荷载时，焊缝厚度不少于设计焊缝厚度的2/3，且不大于8mm，焊缝长度不宜小于25mm，位置应在焊道内。

原 材 料
施工详图
材料检查 材料矫直
表面预处理
图纸审核
放 样
号 料
划线钻孔 切割下料 坡口加工
主体组装
主体焊接
矫正与加工
总 装
焊 接
矫正与加工
精度检验
编制工艺文件
除 锈
涂 装
检 验
编 号
包装发运
无损检测
补 漆
交工验收
除 锈 江苏广业重工科技有限公司
钢结构制作与安装工艺流程图
1、制作工艺流程示意图
2、安装工艺流程示意图
测量调整
图纸会审
施工组织设计
资料检查
钢构析原材料检
堆存内运
基础复测
垫板设置
单元组装
吊装就位 焊 接 其他连接
高强度螺栓连接
复测试验
检 验
补 漆 交工验收。
