1. 塑件的工艺分析

1.1塑件的成型工艺性分析

塑件如图1所示。

图1 塑件图

产品名称：后盖板

产品材料：ABS

产品数量：大批量生产

塑件尺寸：如图1所示

塑件重量：15克

塑件颜色：红色

塑件要求：塑件外侧表面光滑，下端外沿不允许有浇口痕迹。

塑件允许最大脱模斜度0.5°

1.1.1 塑件材料ABS的使用性能

可参考《简明塑料模具设计手册》P30表1-13综合性能较好，冲击韧度、力学强度较高，尺寸稳定，耐化学性、电气性能良好；易于成形和机械加工，及有机玻璃的熔接性良好，可作双色成形塑件，且表面可镀铬。

适于制作一般机械零件、减摩耐磨零件、传动零件和电信结构零件。

1.1.2 塑件材料ABS的加工特性

可参考《简明塑料模具设计手册》P32表1-14●无定型塑料，其品种很多，各品种的机电性能及成形特性也各有差

异，应按品种确定成形方法及成形条件。

●吸湿性强，含水量应小于0.3%，必须充分干燥，要求表面光泽的

塑件应要求长时间预热干燥。

●流动性中等，溢边料0.04 mm左右（流动性比聚苯乙烯，AS差，

但比聚碳酸酯、聚氯乙烯好）。

●比聚苯乙烯加工困难，宜取高料温、模温（对耐热、高抗冲击和中

抗冲击型树脂，料温更宜取高）。料温对物性影响较大、料温过高易分解（分解温度为250℃左右，比聚苯乙烯易分解），对要求精

度较高塑件，模温宜取50～60℃，要求光泽及耐热型料宜取60～80℃。注射压力应比加工聚苯乙烯稍高，一般用柱塞式注塑机时料温为180～230℃，注射压力为100～140 MPa，螺杆式注塑机则取160～220℃，70～100 MPa为宜。

模具设计时要注意浇注系统，选择好进料口位置、形式。推出力过大或机械加工时塑件表面呈现“白色”痕迹（但在热水中加热可消失）。脱模斜度宜取2℃以上。

1.2 塑件的成型工艺参数确定

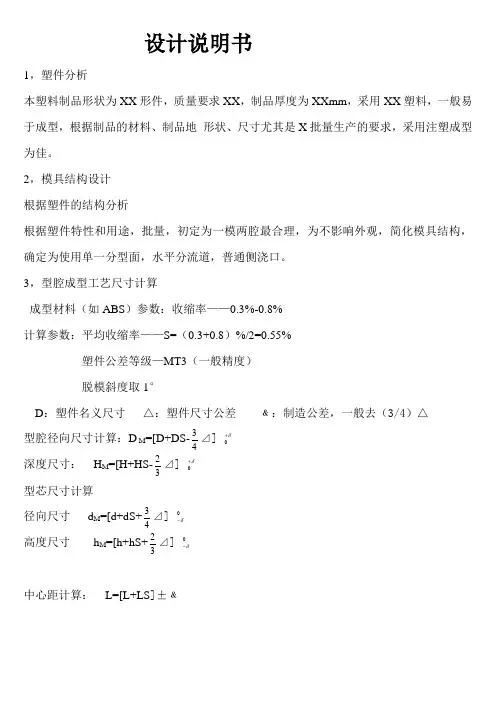

可参考《简明塑料模具设计手册》P54表1-18查手册得到ABS塑料的成型工艺参数：

适用注射机类型螺杆式

密度 1.01 ～1.07 g/cm3；

收缩率0.3 ～0.8 % ；

预热温度80C°～85C°，预热时间 2 ～3 h ；

料筒温度后段150C°～170C°，中段165C°～180C°，前段180C°～200C°；

喷嘴温度170C°～180C°；

模具温度50C°～80C°；

注射压力60 ～100 MPa ；

成型时间注射时间20 ～90s ，保压时间0 ～5s ，冷却时间20 ～120s 。

2 模具的基本结构及模架选择

2.1 模具的基本结构

2.1.1 确定成型方法

塑件采用注射成型法生产。为保证塑件表面质量，使用点浇口成型，因此模具应为双分型面注射模（三板式注射模）。

2.1.2 型腔布置

塑件形状较简单，重量较轻，生产批量较大。所以应使用多型腔注射模具。采用整体式凹模，这种结构成形的制品质量较好，加工方便，并且就加工在型腔板上，及型腔板构成一体。：

这样模具尺寸较小，制造加工方便，生产效率高，塑件成本较低。

其布置如图2所示。

图2 型腔布置

2.1.3 确定分型面

塑件分型面的选择应保证塑件的质量要求，由零件形状分析，分

型面选在最大轮廓面，为水平分型面.如图3
