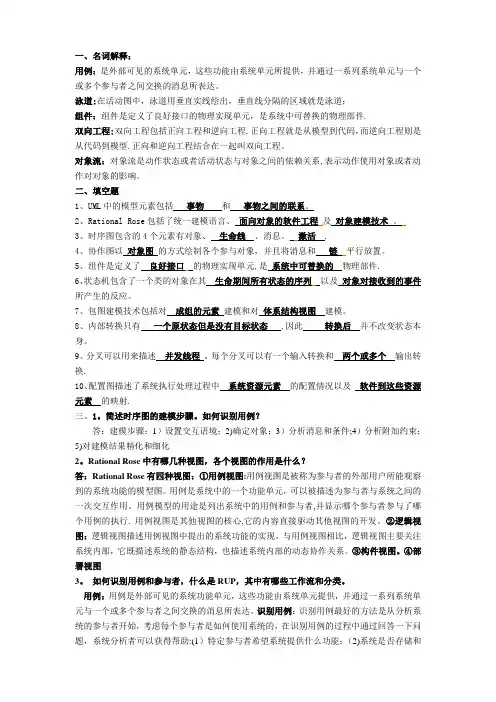

一、名词解释:用例:是外部可见的系统单元,这些功能由系统单元所提供,并通过一系列系统单元与一个或多个参与者之间交换的消息所表达。
泳道:在活动图中,泳道用垂直实线绘出,垂直线分隔的区域就是泳道;组件:组件是定义了良好接口的物理实现单元,是系统中可替换的物理部件.双向工程:双向工程包括正向工程和逆向工程.正向工程就是从模型到代码,而逆向工程则是从代码到模型.正向和逆向工程结合在一起叫双向工程。
对象流:对象流是动作状态或者活动状态与对象之间的依赖关系,表示动作使用对象或者动作对对象的影响。
二、填空题1、UML中的模型元素包括事物和事物之间的联系。
2、Rational Rose包括了统一建模语言、面向对象的软件工程及对象建模技术。
3、时序图包含的4个元素有对象、生命线、消息、激活 .4、协作图以对象图的方式绘制各个参与对象,并且将消息和链平行放置。
5、组件是定义了良好接口的物理实现单元,是系统中可替换的物理部件.6、状态机包含了一个类的对象在其生命期间所有状态的序列以及对象对接收到的事件所产生的反应。
7、包图建模技术包括对成组的元素建模和对体系结构视图建模。
8、内部转换只有一个原状态但是没有目标状态 ,因此转换后并不改变状态本身。
9、分叉可以用来描述并发线程,每个分叉可以有一个输入转换和两个或多个输出转换.10、配置图描述了系统执行处理过程中系统资源元素的配置情况以及软件到这些资源元素的映射.三、1。
简述时序图的建模步骤。
如何识别用例?答:建模步骤:1)设置交互语境;2)确定对象;3)分析消息和条件;4)分析附加约束;5)对建模结果精化和细化2。
Rational Rose中有哪几种视图,各个视图的作用是什么?答:Rational Rose有四种视图:①用例视图:用例视图是被称为参与者的外部用户所能观察到的系统功能的模型图。
用例是系统中的一个功能单元,可以被描述为参与者与系统之间的一次交互作用。
用例模型的用途是列出系统中的用例和参与者,并显示哪个参与者参与了哪个用例的执行. 用例视图是其他视图的核心,它的内容直接驱动其他视图的开发。
UML软件建模教程课后习题及答案————————————————————————————————作者:————————————————————————————————日期:UML软件建模教程课后习题习题 1一、简答题1. 简述模型的作用。
答:现实系统的复杂性和内隐性,使得人们难于直接认识和把握,为了使得人们能够直观和明了地认识和把握现实系统,就需要借助于模型。
2. 软件模型有什么特征?答:建模对象特殊,复杂性,多样性3. 软件建模技术有哪些因素?答:软件建模方法,软件建模过程,软件建模语言,软件建模工具4. 软件模型包括哪些方面的内容?答:从模型所反映的侧面看:功能模型,非功能模型,数据模型,对象模型,过程模型,状态模型,交互模型,架构模型,界面模型等;从软件开发工作看:业务模型,需求模型,分析模型,设计模型,测试模型等。
5. 软件建模工具应该具有哪些基本功能?答:软件模型的生成和编辑,软件模型的质量保障,软件模型管理等二、填空题1、模型是对现实的(抽象)和模拟,是对现实系统(本质)特征的一种抽象、简化和直观的描述。
2、模型具有(反映性)、直观性、(简化性)和抽象性等特征。
3、从抽象程度,可以把模型分为(概念模型)、逻辑模型和(物理模型)三种类型。
4、较之于其他模型,软件模型具有(建模对象特殊)、复杂性和(多样性)等特征。
5、软件模型是软件开发人员交流的(媒介),是软件升级和维护的(依据)。
6、软件建模技术的要素包括软件建模方法、(软件建模过程)、软件建模语言和(软件建模工具)。
7、从开发阶段看,软件建模有业务模型、(需求模型)、分析模型、(设计模型)和测试模型。
8、软件语言有软件需求定义语言、(软件设计语言)、软件建模语言、(软件结构描述语言)、软件程序设计语言等。
9、根据软件建模工具的独立性,把软件建模工具分为(独立软件)建模工具和(插件式软件)建模工具。
10、OMG在( 1997 )年把UML作为软件建模的标准,UML2.0版本是( 2005 )年颁布的。
uml参考题(带答案版)1、⾯向对象的核⼼要素:对象,封装,消息,类,抽象,继承,多态性(7个)2、封装把类构成那两个部分,⼜提供了哪两种保护两个部分:接⼝部分,和实现部分两种保护:1,对象内部的状态被保护起来,不会被与该对象沟通的对象直接篡改;2另⼀⽅⾯,对象内部特征的变化不会改变其他对象与该对象的沟通⽅式。
(另⼀种⽼师课件的答案:两种保护:1.⾸先保护对象,防⽌⽤户直接存取对象的内部细节;。
2.其次封装也保护了客户端,防⽌对象实现部分的变化可能产⽣的副作⽤,即实现部分的改变影响到客户端的改变。
)3、消息提供了服务的哪四个⽅⾯对象标识,服务(⽅法)标识,输⼊信息和回答信息等5、下⾯是⼀个⽤例描述的⽚断:Use Case: Withdraw Cash(提取现⾦)参与者:Customer主事件流:1. 储户插⼊ATM卡,并键⼊密码。
2. 储户按“Withdrawal”按钮,并键⼊取款数⽬。
3. 储户取⾛现⾦、ATM卡并拿⾛收据。
4. 储户离开。
上述描述中存在的问题:只描述了参与者的动作序列,没有描述系统的⾏为。
改进的描述:答:1. 通过读卡机,储户插⼊ATM卡。
2. ATM系统从卡上读取银⾏ID、帐号、加密密码、并⽤主银⾏系统验证银⾏ID和帐号。
3. 储户键⼊密码,ATM系统根据上⾯读出的卡上加密密码,对密码进⾏验证。
4. 储户按“FASTCASH”按钮,并键⼊取款数量,取款数量应该是5美元的倍数。
5. ATM系统通知主银⾏系统,传递储户帐号和取款数量,并接收返回的确认信息和储户帐户余额。
6. ATM系统输出现⾦,ATM卡和显⽰帐户余额的收据。
7. ATM系统记录事务到⽇志⽂件。
7、什么是场景,⼀个⽤例可以有多少个主要场景和次要场景?场景:是使⽤系统的⼀个特定情节或通过⽤例的⼀个特定执⾏路径。
每个⽤例有且只有⼀个主要场景可以有多个次要场景8、按照耦合度从⾼到低,说明类之间的关系有哪些?由强到弱:继承,组合,聚合,关联,依赖9、标准类图中成员四个可见性分别⽤什么表⽰?Public + Protected # Package ~Private -10、association aggregation generalization dependency 分别代表什么关系关联关系聚合关系泛化关系依赖关系11、给出下⾯带关联类类图的另⼀种普通类图表⽰。

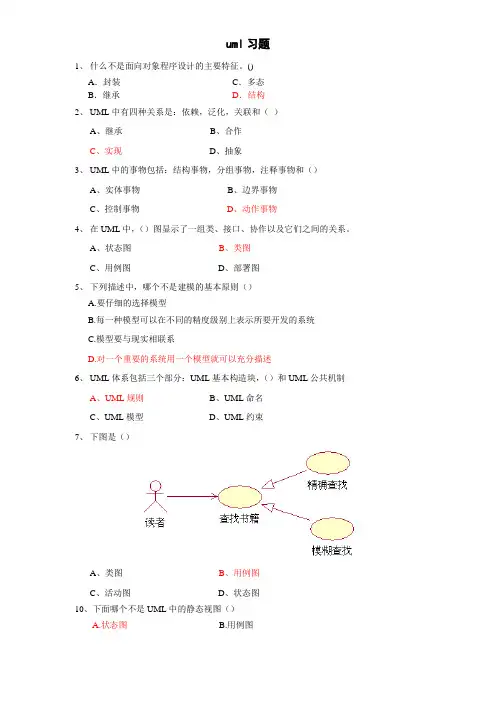

uml习题1、什么不是面向对象程序设计的主要特征。
()A.封装C.多态B.继承D.结构2、UML中有四种关系是:依赖,泛化,关联和()A、继承B、合作C、实现D、抽象3、UML中的事物包括:结构事物,分组事物,注释事物和()A、实体事物B、边界事物C、控制事物D、动作事物4、在UML中,()图显示了一组类、接口、协作以及它们之间的关系。
A、状态图B、类图C、用例图D、部署图5、下列描述中,哪个不是建模的基本原则()A.要仔细的选择模型B.每一种模型可以在不同的精度级别上表示所要开发的系统C.模型要与现实相联系D.对一个重要的系统用一个模型就可以充分描述6、UML体系包括三个部分:UML基本构造块,()和UML公共机制A、UML规则B、UML命名C、UML模型D、UML约束7、下图是()A、类图B、用例图C、活动图D、状态图10、下面哪个不是UML中的静态视图()A.状态图B.用例图C.对象图D.类图11、()技术是将一个活动图中的活动状态进行分组,每一组表示一个特定的类、人或部门,他们负责完成组内的活动。
A、泳道B、分叉汇合C、分支D、转移12、下列关于状态图的说法中,正确的是()A. 状态图是UML中对系统的静态方面进行建模的五种图之一。
B. 状态图是活动图的一个特例,状态图中的多数状态是活动状态C. 活动图和状态图是对一个对象的生命周期进行建模,描述对象随时间变化的行为。
D. 状态图强调对有几个对象参与的活动过程建模,而活动图更强调对单个反应型对象建模13、对反应型对象建模一般使用()图A、状态图B、顺序图C、活动图D、类图14、类图应该画在Rose的哪种()视图中A、Use Case ViewB、Logic ViewC、Component ViewD、Deployment View15、类通常可以分为实体类,()和边界类A、父类B、子类C、控制类D、祖先类16、顺序图由类角色,生命线,激活期和()组成A、关系B、消息C、用例D、实体17、()是系统中遵从一组接口且提供实现的一个物理部件,通常指开发和运行时类的物理实现A、部署图B、类C、接口D、组件18、关于协作图的描述,下列哪个不正确()A.协作图作为一种交互图,强调的是参加交互的对象的组织;B.协作图是顺序图的一种特例C.协作图中有消息流的顺序号;D.在ROSE工具中,协作图可在顺序图的基础上按“F5”键自动生成;19、组件图用于对系统的静态实现视图建模,这种视图主要支持系统部件的配置管理,通常可以分为四种方式来完成,下面哪种不是其中之一()A.对源代码建模B.对事物建模C.对物理数据库建模D.对可适应的系统建模20、一个对象和另一个对象之间,通过消息来进行通信。

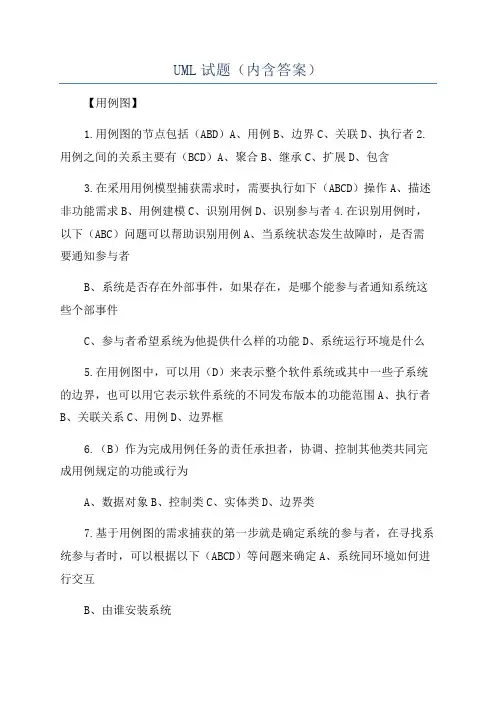

UML试题(内含答案)【用例图】1.用例图的节点包括(ABD)A、用例B、边界C、关联D、执行者2.用例之间的关系主要有(BCD)A、聚合B、继承C、扩展D、包含3.在采用用例模型捕获需求时,需要执行如下(ABCD)操作A、描述非功能需求B、用例建模C、识别用例D、识别参与者4.在识别用例时,以下(ABC)问题可以帮助识别用例A、当系统状态发生故障时,是否需要通知参与者B、系统是否存在外部事件,如果存在,是哪个能参与者通知系统这些个部事件C、参与者希望系统为他提供什么样的功能D、系统运行环境是什么5.在用例图中,可以用(D)来表示整个软件系统或其中一些子系统的边界,也可以用它表示软件系统的不同发布版本的功能范围A、执行者B、关联关系C、用例D、边界框6.(B)作为完成用例任务的责任承担者,协调、控制其他类共同完成用例规定的功能或行为A、数据对象B、控制类C、实体类D、边界类7.基于用例图的需求捕获的第一步就是确定系统的参与者,在寻找系统参与者时,可以根据以下(ABCD)等问题来确定A、系统同环境如何进行交互B、由谁安装系统C、系统为哪些对象提供信息、服务D、系统的使用者是谁8.如果用例B是用例A的某项子功能,并且建模者确切地知道在A所对应的动作序列中何时将调用B,则称(A)A、用例A扩展用例BB、用例A继承用例BC、用例A包括用例BD、用例A实现用例B9.如果用例A与用例B相似,但A的动作序列是通过改写B的部分或者扩展B的动作而获得的,则称(B)A、用例A实现用例BB、用例A继承用例BC、用例A扩展用例BD、用例A包括用例B10.如果用例A与用例B相似,但A的功能较B多,A的动作序列是通过在B的动作序列中的某些执行点上插入附加的动作序列而构成的,则称(C)A、用例A扩展用例BB、用例A包含用例BC、用例A继承用例BD、用例A实现用例B11.在UML中,(A)表示使用软件系统的功能,与软件系统交换信息的外部实体A、执行者B、类C、用例D、用例图12.在用例图中,执行者之间的关系只有(B)一种A、包含B、继承C、扩展D、实现【静态图】1.对于类,其属性的可见性表示对类的外部世界的可见性,它有以下(ABCD)选项A、公开(public)B、包内公开(package)C、保护(protected)D、私有(private)2.在UML中,以下(ABCD)是可以应用于包的构造型A、框架{《Framework》}B、虚包{《Facade》}C、子系统{《Subytem》}D、系统{《ytem》}3.两个类之间的关联表示他们之间存在一种不适于继承的逻辑关系。
3)构造阶段(1分)4)提交阶段(1分)全部答对(1分)四、问答题和分析题:(本大题共2小题,共40分)1. 看图回答下面问题(15分)1)类Student和类Course之间是什么关系?并用文字性语言描述该类图表达意思。
关联关系(1分)该图描述的是:学生和课程之间的选择关系,一个学生可以选择多门课程,一门课程可以被多个学生所选择。
(2分)2)使用Rose双向工程,写出Student类生成的java代码(省略注释、get和set方法)(5分)public class Student{ (1分)private String name; (1分)private Course selecters[]; (1分)public void Student(){ (1分)private int k;public void C(){}public void test3(){}}画出类A B C每个1分,画出类A和类B、类C之间关系各2分2. 图书管理系统功能性需求说明如下:(25分)图书管理系统能够为一定数量的借阅者提供服务。
每个借阅者能够拥有唯一标识其存在的编号。
图书馆向每一个借阅者发放图书证,其中包含每一个借阅者的编号和个人信息。
提供的服务包括:提供查询图书信息、查询个人信息服务和预定图书服务等。
当借阅者需要借阅图书、归还书籍时需要通过图书管理员进行,即借阅者不直接与系统交互,而是通过图书管理员充当借阅者的代理和系统交互。
系统管理员主要负责系统的管理维护工作,包括对图书、数目、借阅者的添加、删除和修改。
并且能够查询借阅者、图书和图书管理员的信息。
可以通过图书的名称或图书的ISBN/ISSN号对图书进行查找。
回答下面问题:1)该系统中有哪些参与者?(3分)借阅者图书管理员系统管理员2)确定该系统中的类,找出类之间的关系并画出类图用户类、用户角色类、图书类、预定类、借阅类、书目类(6分)类图(6分)6个类每2个1分,6个关系每2个1分3)画出语境“借阅者预定图书”的时序图(10分)【用例图】页脚内容11。

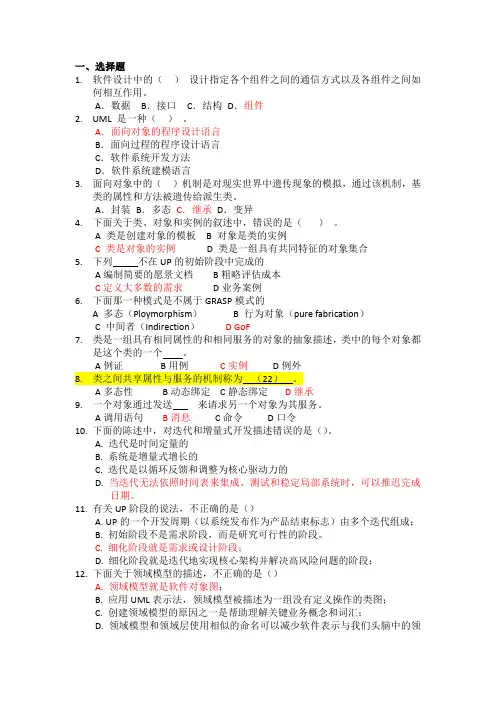

一、选择题1.软件设计中的()设计指定各个组件之间的通信方式以及各组件之间如何相互作用。
A.数据B.接口C.结构D.组件2.UML 是一种()。
A.面向对象的程序设计语言B.面向过程的程序设计语言C.软件系统开发方法D.软件系统建模语言3.面向对象中的()机制是对现实世界中遗传现象的模拟,通过该机制,基类的属性和方法被遗传给派生类。
A.封装B.多态C.继承D.变异4.下面关于类、对象和实例的叙述中,错误的是()。
A 类是创建对象的模板B 对象是类的实例C 类是对象的实例D 类是一组具有共同特征的对象集合5.下列不在UP的初始阶段中完成的A编制简要的愿景文档B粗略评估成本C定义大多数的需求D业务案例6.下面那一种模式是不属于GRASP模式的A 多态(Ploymorphism)B 行为对象(pure fabrication)C 中间者(Indirection)D GoF7.类是一组具有相同属性的和相同服务的对象的抽象描述,类中的每个对象都是这个类的一个。
9.一个对象通过发送来请求另一个对象为其服务。
A调用语句B消息C命令D口令10.下面的陈述中,对迭代和增量式开发描述错误的是()。
A. 迭代是时间定量的B. 系统是增量式增长的C. 迭代是以循环反馈和调整为核心驱动力的D. 当迭代无法依照时间表来集成、测试和稳定局部系统时,可以推迟完成日期。
11.有关UP阶段的说法,不正确的是()A. UP的一个开发周期(以系统发布作为产品结束标志)由多个迭代组成;B. 初始阶段不是需求阶段,而是研究可行性的阶段。
C. 细化阶段就是需求或设计阶段;D. 细化阶段就是迭代地实现核心架构并解决高风险问题的阶段;12.下面关于领域模型的描述,不正确的是()A. 领域模型就是软件对象图;B. 应用UML表示法,领域模型被描述为一组没有定义操作的类图;C. 创建领域模型的原因之一是帮助理解关键业务概念和词汇;D. 领域模型和领域层使用相似的命名可以减少软件表示与我们头脑中的领域模型之间的差异。
UML考试题及答案————————————————————————————————作者:————————————————————————————————日期:2第 3 页UML 统一建模一、选择题 (共40分,每小题2分)1、下面的模型图中,哪个能正确表示“1个教师可以指导0个到多个学生的论文,1个学生必须有1个教师指导其论文” 的意思( C )2、计算机由CUP 、内存、硬盘、显示器、鼠标等构成,那么计算机类和鼠标类之间的关系是( C )A 继承关系B 关联关系C 聚合关系D 依赖关系 3、下面( B )图形表示依赖关系。
4、关于UML ,下面说法正确的是( D )A UML 是一种面向对象的建模方法。
B UML 是一种形式化的语言,使用UML 建立的模型可被计算机编译执行。
C UML 是一种面向对象的编程语言。
StudentTeacher10..nATeacherStudent0..n1BTeacherStudent10..nC TeacherStudent0..n1DA B CDD UML是一种面向对象的建模语言,但不是建模方法。
5、顺序图和交互图的关系,类似与下面的哪种关系(C )A 类和对象的关系B 类和参与者关系C Java和编程语言的关系D UML和Java的关系6、要对一个企业的工作流程建模,下面4种图中的(B )是最重要的。
A 交互图B 活动图C 状态图D 类图7、关于参与者,错误的说法是(C )A 参与者是与所建立的系统交互的人或物。
B 参与者可以是实际的人,也可以其他系统。
C 参与者是系统的一部分,是用例图的重要组成部分。
D 参与者之间可以存在泛化关系。
8、UML中关联的多重性是指(B )A 一个类有多个方法被另一个类调用。
B 一个类的实例对象能够与另一个类的多少个实例对象相关联。
C 一个类的某个方法被另一个类调用的次数。
D 两个类所具有的相同的方法和属性。
9、关于类图的说法正确的是(A )A 类图分为3个层次:对象层、特征层和关系层,其中对象层给出系统中所有反映问题域和系统责任的对象。

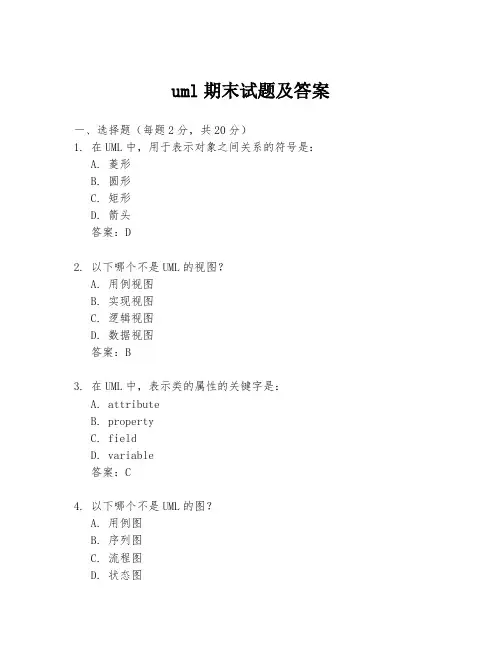

uml期末试题及答案一、选择题(每题2分,共20分)1. 在UML中,用于表示对象之间关系的符号是:A. 菱形B. 圆形C. 矩形D. 箭头答案:D2. 以下哪个不是UML的视图?A. 用例视图B. 实现视图C. 逻辑视图D. 数据视图答案:B3. 在UML中,表示类的属性的关键字是:A. attributeB. propertyC. fieldD. variable答案:C4. 以下哪个不是UML的图?A. 用例图B. 序列图C. 流程图D. 状态图答案:C5. 在UML中,表示方法的关键字是:A. functionB. methodC. operationD. procedure答案:C6. 以下哪个不是UML的通用关系?A. 关联B. 依赖C. 泛化D. 聚合答案:D7. 在UML中,表示类的可见性可以使用以下哪个符号?A. +B. -C. #D. ~答案:A8. 以下哪个不是UML的约束?A. 唯一性B. 非空性C. 多重性D. 继承性答案:D9. 在UML中,表示一个对象的实例的符号是:A. 圆形B. 矩形C. 菱形D. 椭圆形答案:D10. 以下哪个是UML中表示交互的图?A. 类图B. 对象图C. 序列图D. 组件图答案:C二、填空题(每题2分,共20分)1. 在UML中,表示一个类可以创建的实例数量的属性是________。
答案:多重性2. 表示类之间共享属性和操作的机制被称为________。
答案:继承3. 在UML中,一个对象与另一个对象的交互是通过________来表示的。
答案:消息4. 表示类中操作的可见性为私有的符号是________。
答案:-5. 在UML中,表示一个对象的生命周期的图是________。
答案:状态图6. 表示类之间存在依赖关系的符号是________。
答案:虚线箭头7. 在UML中,表示一个类是另一个类的子类的符号是________。
答案:实线箭头8. 表示对象之间共享相同属性和方法的机制是________。
方面来全面描述我们将要开发的系统(2分)。
2. 简述面向对象分析方法(OOA)的5个基本步骤1)、识别对象,识别对象包括标识潜在的对象和筛选对象两步(1分)2)、识别对象的属性(1分)3)、识别对象的行为(1分)4)、识别对象所属的类(1分)5)、定义主题词(1分)3. 简述用例模型的组成元素以及建模步骤组成元素有:参与者,用例,通信关联,用例规约(每个0.5)建立用例模型步骤:1)根据系统边界确定参与者(1分)2)根据每个参与者确定与之相关联的用例(1分)3)对每个用例写出用例规约文档,调整用例模型(优化参与者与参与者之间的关系,用例与用例之间的关系)(1分)4。
RUP统一过程中的四个阶段?1)初始阶段(1分)2)细化阶段(1分)3)构造阶段(1分)4)提交阶段(1分)全部答对(1分)四、问答题和分析题:(本大题共2小题,共40分)1. 看图回答下面问题(15分)1)类Student和类Course之间是什么关系?并用文字性语言描述该类图表达意思.关联关系(1分)该图描述的是:学生和课程之间的选择关系,一个学生可以选择多门课程,一门课程可以被多个学生所选择。
(2分)2)使用Rose双向工程,写出Student类生成的java代码(省略注释、get和set方法)(5分)public class Student{ (1分)private String name;(1分)private Course selecters[];(1分)public void Student(){ (1分)}public void test(){ (1分)}}3)使用Rose逆向工程,根据下面代码,画出类图。
(7分)public class A { public class B {private int i; private int j;private B b;public void A(){ public void B(){}}public void test1(){ public void test2(){} }}}public class C extends A {private int k;public void C(){}public void test3(){}}画出类A B C每个1分,画出类A和类B、类C之间关系各2分2. 图书管理系统功能性需求说明如下:(25分)✧图书管理系统能够为一定数量的借阅者提供服务。

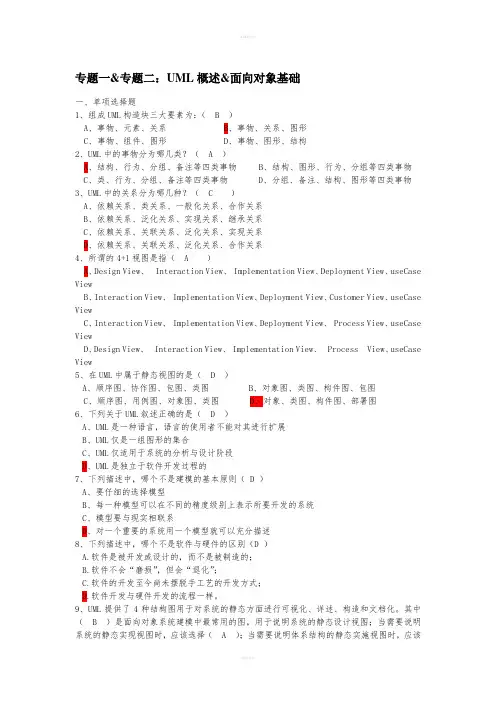

专题一&专题二:UML概述&面向对象基础一、单项选择题1、组成UML构造块三大要素为:( B )A、事物、元素、关系B、事物、关系、图形C、事物、组件、图形D、事物、图形、结构2、UML中的事物分为哪几类?( A )A、结构、行为、分组、备注等四类事物B、结构、图形、行为、分组等四类事物C、类、行为、分组、备注等四类事物D、分组、备注、结构、图形等四类事物3、UML中的关系分为哪几种?( C )A、依赖关系、类关系、一般化关系、合作关系B、依赖关系、泛化关系、实现关系、继承关系C、依赖关系、关联关系、泛化关系、实现关系D、依赖关系、关联关系、泛化关系、合作关系4、所谓的4+1视图是指( A )A、Design View、 Interaction View、 Implementation View、Deployment View、useCase ViewB、Interaction View、 Implementation View、Deployment View、Customer View、useCase ViewC、Interaction View、 Implementation View、Deployment View、 Process View、useCase ViewD、Design View、 Interaction View、 Implementation View、 Process View、useCase View5、在UML中属于静态视图的是( D )A、顺序图、协作图、包图、类图B、对象图、类图、构件图、包图C、顺序图、用例图、对象图、类图D、对象、类图、构件图、部署图6、下列关于UML叙述正确的是( D )A、UML是一种语言,语言的使用者不能对其进行扩展B、UML仅是一组图形的集合C、UML仅适用于系统的分析与设计阶段D、UML是独立于软件开发过程的7、下列描述中,哪个不是建模的基本原则( D )A、要仔细的选择模型B、每一种模型可以在不同的精度级别上表示所要开发的系统C、模型要与现实相联系D、对一个重要的系统用一个模型就可以充分描述8、下列描述中,哪个不是软件与硬件的区别(D )A.软件是被开发或设计的,而不是被制造的;B.软件不会“磨损”,但会“退化”;C.软件的开发至今尚未摆脱手工艺的开发方式;D.软件开发与硬件开发的流程一样。
ATM建模1、浏览器和框图窗口之间有关系吗?如果有,是怎么样的关系?答:有。
我们可以用浏览器打开一个或几个UML框图。
改变框图中的元素时,Rose自动更新浏览器。
同样用浏览器改变元素时,Rose自动更新相应框图。
这样,Rose就可以保证模型的一致性。
2、用例图中的参与者和用例分别表示什么?答:从用例图中我们可以看到系统干什么,与谁交互。
用例是系统提供的功能(系统“干什么”),参与者是系统与谁交互,参与者可以是人、系统或其他实体。
3、ATM用例图中的箭头从参与者指向用例表示什么?从用例指向参与者又表示什么?答:箭头从参与者到用例表示由参与者启动用例。
箭头从用例到参与者表示用例产生一些参与者要使用的信息。
4、RUP有哪五个工作流程?我们在RUP的哪个工作流程中画用例图?答:RUP(统一软件开发过程)的五个核心工作流程包括:需求捕获、分析、设计、实现和测试。
在需求捕获时画用例图。
5、活动图中的泳道表示什么意思?答:泳道是活动图里的竖段,包含特定人员或组织要进行的所有活动。
可以把活动图分为多个泳道,每个泳道对应每个人员或组织,他们各自的活动都放在各自的泳道中。
6、活动图中的同步棒表示什么意思?答:表示并发控制流的分叉和汇合。
结合图中具体来说,同一段时间内这几个活动同时发生/这几个活动都结束之后才进入下个决策点的判断中。
7、活动图中的初始状态和终止状态分别用什么表示?数目上有什么限制?答:实心圆和牛眼。
初始状态必须有,而且只能有1个。
终止状态可以是0,1或多个。
8、活动图中决策点之后的[ ]里的内容是什么,有什么要求?答:保证条件,用来控制在决策之后采取什么路径。
保证条件应该是互斥的。
9、类由哪几部分组成,分别表示什么意思?答:类图中每个类都是用方框表示的,分成三个部分。
第一部分是类名;第二部分是类包含的属性,属性是类和相关的一些信息;最后一部分包含类的方法,方法是类提供的一些功能。
10、类的属性和方法左边有一些修饰,分别表示什么意思?答:若是一个小锁图标,表示这个属性和方法是private的(UML中用’-’表示),该属性和方法只在本类中可访问。
UML 考试试题及答案一、选择题(共15分,每题1分)1. UML 的全称是 ( B )(A )Unify Modeling Language (B )Unified Modeling Language (C )Unified Modem Language(D )Unified Making Language2. 执行者(Actor )与用例之间的关系是( C )(A )包含关系(B )泛化关系 (C )关联关系 (D )扩展关系3.在类图中,下面哪个符号表示继承关系( C 4.下面哪个视图属于UML 语言的交互图( D ) (A )行为图(B )状态图(C )实现图(D )顺序图5. UML 语言包含几大类图形( B )(A )3(B )5(C )7(D )96. 在类图中,下面哪个符号表示接口( C )7. 下面哪个图形代表活动( D )8. UML 中关联的多重度是指( b)(A )一个类有多个方法被另一个类调用(B )一个类的实类能够与另一个类的多个实类相关联 (C )一个类的某个方法被另一个类调用的次数 (D )两个类所具有的相同的方法和属性9. 下面哪个不是UML 中的静态视图(A )(A)状态图 (B)用例图 (C)对象图 (D)类图10. (A )技术是将一个活动图中的活动状态进行分组,每一组表示一个特定的类、人或部(B)(A)(C)(D)(B)(A)(D)(B) (A) (D)门,他们负责完成组内的活动。
(A)泳道(B)分叉汇合 (C)分支(D)转移11.下列关于状态图的说法中,正确的是( C )(A) 状态图是UML中对系统的静态方面进行建模的五种图之一。
(B) 状态图是活动图的一个特例,状态图中的多数状态是活动状态(C) 活动图和状态图是对一个对象的生命周期进行建模,描述对象随时间变化的行为。
(D) 状态图强调对有几个对象参与的活动过程建模,而活动图更强调对单个反应型对象建模12.类图应该画在Rose的哪种(B)视图中。
uml期末考试题及答案一、选择题(每题2分,共20分)1. 在UML中,用于表示对象之间关系的符号是:A. 矩形B. 菱形C. 箭头D. 圆圈答案:C2. 以下哪个不是UML的视图?A. 用例视图B. 逻辑视图C. 部署视图D. 数据视图答案:D3. 在UML中,表示类的方法的符号是:A. 圆括号B. 正方形C. 圆圈D. 三角形答案:A4. 以下哪个不是UML的图?A. 活动图B. 状态图C. 流程图D. 序列图答案:C5. 在UML中,表示聚合关系的符号是:A. 空心菱形B. 实心菱形C. 空心三角形D. 实心三角形答案:B6. 以下哪个不是UML的元素?A. 属性B. 方法C. 接口D. 函数答案:D7. 在UML中,表示泛化关系的符号是:A. 空心箭头B. 实心箭头C. 空心菱形D. 实心菱形答案:A8. 以下哪个不是UML的约束?A. 派生B. 抽象C. 接口D. 组合答案:C9. 在UML中,表示关联关系的符号是:A. 空心箭头B. 实心箭头C. 空心菱形D. 实线答案:D10. 以下哪个不是UML的交互图?A. 序列图B. 通信图C. 状态图D. 活动图答案:D二、填空题(每题2分,共20分)1. 在UML中,表示类的属性的关键字是________。
答案:属性2. 表示类之间存在依赖关系的符号是________。
答案:虚线箭头3. 在UML中,表示类的可见性,public用________表示。
答案:+4. 表示类之间存在组合关系的符号是________。
答案:实心菱形5. 在UML中,表示类的静态方法的关键字是________。
答案:static6. 表示类之间存在关联关系的符号是________。
答案:实线7. 在UML中,表示类的构造方法的关键字是________。
答案:构造8. 表示类之间存在实现关系的符号是________。
答案:空心箭头9. 在UML中,表示类的私有属性的关键字是________。
一、 选择1. 下列关于依赖关系的说法,选项_________是正确的。
( C )A. 依赖关系的4种类型包括绑定依赖和调用依赖B. 依赖关系的4种类型包括抽象依赖和调用依赖C. 依赖关系用一个一端带箭头的虚线表示D. 依赖关系用一个一端带箭头的实线表示2. 关于UML 类图中的关系,下面说法不正确的是______。
( B )A. 聚合关系和组合关系是特殊的关联关系,它们都描述了整体与部分的关系B. UML 中的类图关系只有3中:泛化关系、关联关系和依赖关系C. UML 中的常用的类图关系有泛化关系、关联关系、依赖关系和实现关系D. UML 类图中常用关系的强弱顺序为:泛化=实现>组合>聚合>关联>依赖3. 类定义了一组具有状态和行为的对象,这些对象具有相同的属性、操作、关系和语义。
其中属性和______用来描述状态。
( C )A .依赖B 、操作C 、关系D 、语义4. 4、下列各项中,不属于事件类型的是____。
( B )A 、入口事件B 、出入事件C 、调用事件D 、改变事件5. 表示深历史状态的是____。
( C )AB 6. 不属于状态机图元素的是___。
( A )A 、链接B 、状态C 、事件D 、动作7. 如果要解决系统做什么应该使用B 。
A. 面向对象的分析B. 面向对象的设计C. 面向对象的编程D. 面向对象的开发8. 面向对象中的D 描述了系统内部对象及其关系的静态结构。
A. 对象模型B. 状态模型C. 交互模型D. 类模型9. 下列不属于UML2.0中图的是A 。
A. 协作图B. 包图C. 交互图D. 组合结构图10. 下列UML 事物中表示协作的是A 。
D.Interface11.时序图中的对象与下列哪个图最接近D。
A.用例图 B.类图 C.通信图 D.顺序图12.以下说法正确是 B .A.时序图是用来描述对象状态随时间变化,不需要描述对象间的交互B.时序图有两种表示方法C.时序图的时间约束即对状态持续时间的约束D.状态线是一条垂直于时间轴的线13.以下说法正确的是(C)A.参与者可以像对象一样与其他对象进行交互B.对象之间通过连线进行交互C.消息分支流表示对象可以同时将消息发送给不同对象D.组合片段neg表示消息只有一种情况14.(A)状态下生命线有一条虚线代表,代表对象在该时间段是没有信息交互的。
一、选择题1•类的结构是()°(E)A.由代码来表示B.由属性和关系来表示C.由操作来表示D.由对象的交互来表示E.选项B和C2•类的行为是()°(A)A.由一组操作决定B.由类的属性决定C.对类的每一个对象唯一的D.由父类决定E.选项A和B3•顺序图反映对象之间发送消息的时间顺序,它与()是同构的。
(C)A.用例图B.类图C.协作图D.状态图4.()定义了系统的功能需求,它是从系统的外部看系统功能,并不描述系统内部对功能的具体实现。
(A)A.用例图B.类图C.活动图D.状态图5•状态图包括()°(E)A.类的状态B.状态之间的转换C.类执行的动作D.触发类的动作的事件E.所有以上选项6•下列属于状态的组成部分的有(AB)。
A.名称B.转移C.条件D.事件7•下列各种图可用于静态建模的有()°(B)8•下列不属于属性的可见性的是()。
(0A.公有的B.私有的C.私有保护的D.保护的9•下面不属于用况之间关系的是()°(A )A.友元B.扩展C.包含D.泛化10.通常对象有很多属性,下面仅能在对象内部访问的属性可见性限制是 ()O (D )A.公有的(public )B.受保护的(protected )C ・友员(friendly )D.私有的(private )11.在用况之间,会有三种不同的关系,下列不是用况之间关系的是()。
(D )A.包含(include )B.扩展(extend )C.泛化(generalization )D.关联(connect )12•在ATM 自动取款机的工作模型中(用户通过输入正确的用户资料,从银行取钱的过程),下面不是“Actor ”的是()°(D )A.用户B.ATM 取款机C.ATM 取款机管理员D.取款13•下面不是活动图中的基本元素的是()°(D )A.状态、分支B.分叉、汇合C.泳道、对象流D.用况、状态14•在下面的图例中,哪个用来描述活动(activity )(A.状态图 B ・类图C ・序列图 D.活动图)O (A)15.UML中类的有三种,下面哪个不是其中之一()A.实体类B.边界类C.控制类D.主类16•顺序图是强调消息随时间顺序变化的交互图,下面不是用来描述顺序图的组成部分的是()°(E)A.类角色B.生命线C・激活期D.消息E•转换17•关于协作图的描述,下列不正确的是()°(D)A.协作图作为一种交互图,强调的是参加交互的对象的组织;B.在ROSE工具中,协作图可在顺序图的基础上按“F5”键自动生成;C.协作图中有消息流的顺序号;D.协作图是顺序图的一种18•关于包的描述,哪个不正确(E)A.和其他建模元素一样,每个包必须有一个区别于其他包的名字;B.包中可以包含其他元素,比如类、接口、组件、用况等等;C.包的可见性分为:public、protected、private;D.引入(import)使得一个包中的元素可以单向访问另一个包中的元素;E.导出(export)使的一个包中的元素可以单向访问另一个包中的元素;二、名词解释(1)对象:对象是对象类的实例,用于模型化特定的实体。
ATM建模1、浏览器和框图窗口之间有关系吗?如果有,是怎么样的关系?答:有。
我们可以用浏览器打开一个或几个UML框图。
改变框图中的元素时,Rose自动更新浏览器。
同样用浏览器改变元素时,Rose自动更新相应框图。
这样,Rose就可以保证模型的一致性。
2、用例图中的参与者和用例分别表示什么?答:从用例图中我们可以看到系统干什么,与谁交互。
用例是系统提供的功能(系统“干什么”),参与者是系统与谁交互,参与者可以是人、系统或其他实体。
3、ATM用例图中的箭头从参与者指向用例表示什么?从用例指向参与者又表示什么?答:箭头从参与者到用例表示由参与者启动用例。
箭头从用例到参与者表示用例产生一些参与者要使用的信息。
4、RUP有哪五个工作流程?我们在RUP的哪个工作流程中画用例图?答:RUP(统一软件开发过程)的五个核心工作流程包括:需求捕获、分析、设计、实现和测试。
在需求捕获时画用例图。
5、活动图中的泳道表示什么意思?答:泳道是活动图里的竖段,包含特定人员或组织要进行的所有活动。
可以把活动图分为多个泳道,每个泳道对应每个人员或组织,他们各自的活动都放在各自的泳道中。
6、活动图中的同步棒表示什么意思?答:表示并发控制流的分叉和汇合。
结合图中具体来说,同一段时间内这几个活动同时发生/这几个活动都结束之后才进入下个决策点的判断中。
7、活动图中的初始状态和终止状态分别用什么表示?数目上有什么限制?答:实心圆和牛眼。
初始状态必须有,而且只能有1个。
终止状态可以是0,1或多个。
8、活动图中决策点之后的[ ]里的内容是什么,有什么要求?答:保证条件,用来控制在决策之后采取什么路径。
保证条件应该是互斥的。
9、类由哪几部分组成,分别表示什么意思?答:类图中每个类都是用方框表示的,分成三个部分。
第一部分是类名;第二部分是类包含的属性,属性是类和相关的一些信息;最后一部分包含类的方法,方法是类提供的一些功能。
10、类的属性和方法左边有一些修饰,分别表示什么意思?答:若是一个小锁图标,表示这个属性和方法是private的(UML中用’-’表示),该属性和方法只在本类中可访问。
没有小锁的,表示public(UML中用’+’表示),即该属性和方法在所有类中可访问。
若是一个钥匙图标,表示protected(UML中用’#’表示),即属性和方法在该类及其子类中可访问。
11、两个类之间的连线表示什么?答:类之间的连线表示了类之间的通信关系(一个类要调用另一个类的属性或方法)。
例如,账目类连接了ATM屏幕,因为两者之间要直接相互通信;取钱机和读卡机不相连,因为两者之间不进行通信。
12、序列图和协作图之间有什么关系?答:序列图和协作图统称为交互图。
序列图显示了用例中的功能流程,侧重于对象和参与者随时间变化的交互,而协作图则不参照时间而显示对象与参与者的交互。
13、为什么说序列图和协作图是同构的?它们之间怎么相互转换?答:两种图之间相互转换,而没有任何信息损失。
在序列图中按F5键就可以创建相应的协作图;同样,在协作图中按F5键就可以创建相应的序列图。
14、序列图和协作图中放的是类还是对象?箭头表示什么意思?答:对象。
每个箭头表示参与者和对象或对象之间为了完成特定功能而要传递的消息。
15、状态图跟交互图的有什么区别?答:状态图显示某个对象可能存在的各种状态,对象创建时的状态,对象删除时的状态,对象如何从一种状态转移到另一种状态,对象在不同状态中干什么。
交互图和状态图不同,交互图对共同工作的对象群体的行为建模,而状态图对单个对象的行为建模。
16、状态图的初始状态和终止状态分别表示什么意思?数目上有什么要求?答:初始状态是对象首次实例化时的状态,状态图中只有一个初始状态。
终止状态表示对象在内存中被删除之前的状态,状态图中有0个、1个或多个终止状态。
17、账目类的状态图中,“客户请求关闭”是什么?方括号里是什么?答:“客户请求关闭”是事件,事件导致账目对象从一个状态过渡到另一个状态。
方括号中的条件称为保证条件,控制状态的过渡能不能发生。
UML组成和类图1、识别下列视图分别是构架的“4+1”视图中的哪一种?User图1 图2图3图1:用例视图图2:设计视图图3:实现视图2、用UML图形表示一组几何对象。
组中的父类叫“几何单项”(GeometryItem),由此衍生出线(Line)、圆(Circle)、正方形(Square)、椭圆(Elipse)和多边形(Polygon)子类。
椭圆有两个焦点,它们重合时就成了圆。
正方形是多边形的一种。
所有的GeometryItem都是由点(Point)组成的。
3、试描述下图中类之间的关系,包括其多重性的约束。
其中,关联的角色名称是成员(member),类是委员会(Committee)和人(Person)。
Person Committee member 3..50..2一个委员会可以有3-5个成员,他们属于“人”类,一个人可以参与0-2个委员会。
4、 为你所在的学校所学过的科目和课程建立继承层次,同样不要忘记抽象类和类的实现。
在这个模型中要包括依赖关系(例如某些课程是不是要求有先修课程)5、 根据以下的这些类构造一个类图,运用关联、聚合、组合、泛化等关系,标注关联关系的多重性。
file system 、drive 、file 、directory 、sector 、disk 、track 、ASCII file 、executable fileUML 用例图1、找出下面过程中的参与者和用例,画出用例图;找出用例中合适的实体类。
(in English ) 某五星级饭店的总经理注意到该饭店采购部存在以下问题(1)没有更新的库存注册信息(2)没有仓库中可用货物的订单(3)不能及时提供库存。
这些问题导致了客户的不满,因此他决定用计算机管理采购部。
采购部的具体工作如下:每当有货物要求时,仓库保管员把所需货物的通知单和它们的数量发送给采购部。
基于此,采购部识别合适的供应商并发采购订单给他们。
供应商提供所申请的货物。
项目的供应总是以单个事务的方式履行,不是分期付款的方式。
当货物到达时,采购部把他们递交给仓库保管员。
参与者:Storekeeper 仓库保管员 Purchasing clerk 采购部 Supplier 供应商用例:Send item requests 申请订货 Place Order 发订单 Supply ordered items 提供申请的货物(发货)Issure request items 确认申请的货物(收货)Issure request itemsSupply ordered items用例中合适的实体类:Send item requests:Storekeeper、Purchasing clerk、Item、Item requestsPlace Order:Purchasing clerk、Supplier、Item、Purchase orderSupply ordered items:Supplier、Purchasing clerk、Item、Invoice(发票)Issure request items :Purchasing clerk、Storekeeper、Item、Purchase order2、找出下面过程中的参与者和用例,画出用例图在某单位内部的工作通告中,有空缺地区的人力资源部通知该地区的员工及其他地区的人力资源部。
作为对此消息的响应,来自不同地区的员工把他们的申请送到有空缺地区的人力资源部。
申请人的技能要与空缺所要求的相匹配。
具有所要求技能的申请被列入到缩减的申请人名单并获得面试计划表。
通知已列入缩减的申请人名单中的申请人有关面试的时间表。
根据面试程序,面试的材料将被更新,向所有已选的申请人发送一份新的录用信。
申请人通过接受或拒绝录用信来通知有空缺的人力资源部。
在员工接受录用之后,空缺地区的人力资源部将转职请求发送到该员工当前地区的人力资源部。
各个地区处理转职材料并把它发送给已转职员工的新地区。
然后空缺地区的人力资源部更新此员工的材料,把调动的文档发送给此员工。
3、为了满足物业中介行业的信息化要求,甲公司基于详尽的需求调研与分析,准备研发一套符合市场需要的、实用的信息管理系统。
主要将实现客户资料信息管理、客户委托(出租、出售、租赁、购买)信息管理、业务线索生成与管理、房源状态自动更新、权限管理、到期用户管理、房源组合查询等功能。
该公司小王,通过多次的与潜在客户的交流与沟通,完成了最初的用例模型的开发,下图是一个用例模型的局部:修改房源信息(1)但小李认为该模型不符合“用例建模”的思想,存在明显的错误。
请用200字以内说明错误所在,并说明应该如何修改。
1)主要错误:用例的分解太细,并没有遵从每个用例为用户传递一个有价值的结果的原则。
在原设计中“打开房源信息页面”、“录入房源信息”、“确认提交信息”都只是一个操作步骤,因此不适合作为用例。
2)修改方法:将“打开房源信息页面”、“录入房源信息”、“确认提交信息”合并为“新增房源信息”。
(2)在上图中构造型“《include》”表示的是什么意思,它与“《extent》”之间的区别是什么?在用例模型中,构造型“《include》”是用来表示包含关系。
它通常用来表示被包含用例是被多包含用例使用的一个可复用模块,而《extent》且通常用来表示对用例的扩展。
UML活动图1、下面的文字描述了某大学新生报到的过程:新生首先要填一张新生注册表单。
如果填写不正确,则在别人的帮助下重新填写,直至填写正确,然后进行注册。
注册成功之后,要进行开学典礼,同时在新生选课系统中注册,然后交齐第一个学期的学费。
试使用活动图描述上述过程。
2、下面的文字描述了某库存管理系统中物资入库的过程,根据下面的文字描述画出活动图:当一批物资需要入库时,仓库管理员首先要核对入库单,清点入库物资。
当入库单据与入库物资相符时,才能入库。
接着库存管理员登录系统,通过身份验证,进入入库管理主界面,输入要入库物资的基本信息后,系统自动进行一些信息查询:存量信息、库位状态和盘点状态。
当该类物资存量超过最高库存时,系统发出警告,此时可以退出系统。
在检查库位信息时,如果发现没有空余库位,同样系统会发出警告,但仍然允许入库,只是需要人工指定库位。
完成上述步骤之后,系统会自动为物资安排库位,更新帐目,到此时也就完成了入库操作。
由办事员输入帐单材料流到系统中的BillDetailAcceptor类,由BillDetailAcceptor核对帐单材料流,并将其发送至TotalAmountCalculator类,TotalAmountCalculator计算总帐,并发送给BillPrinter类打印帐单,打印结果最后返回给办事员。
