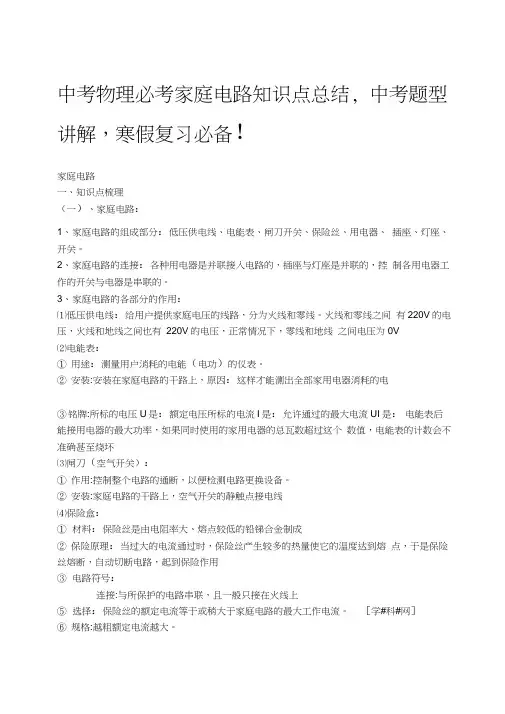

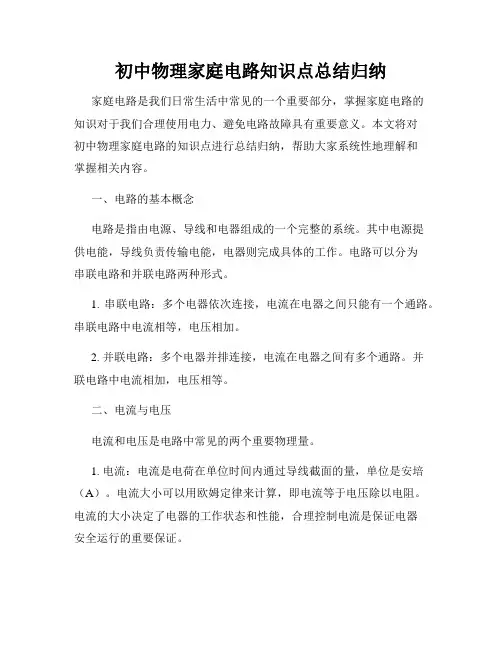

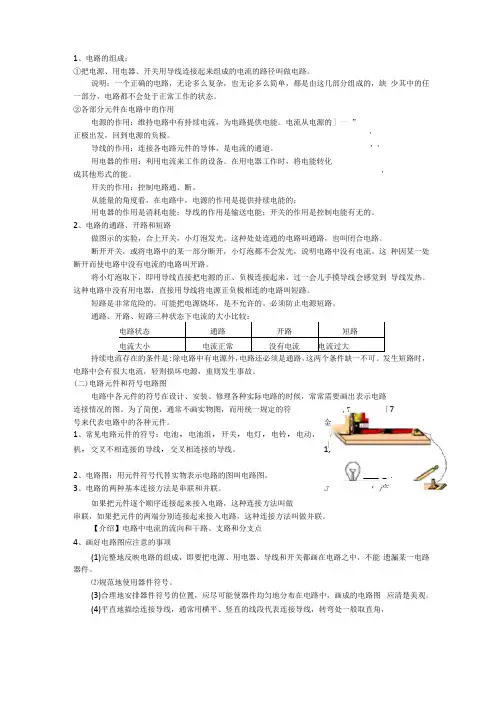

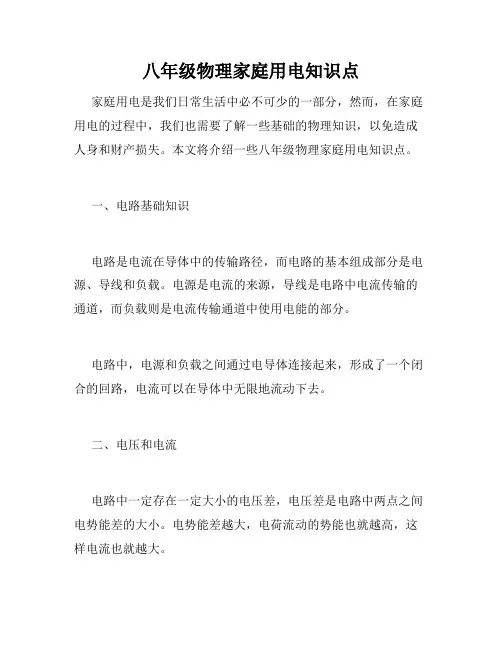

家庭电路
识点一

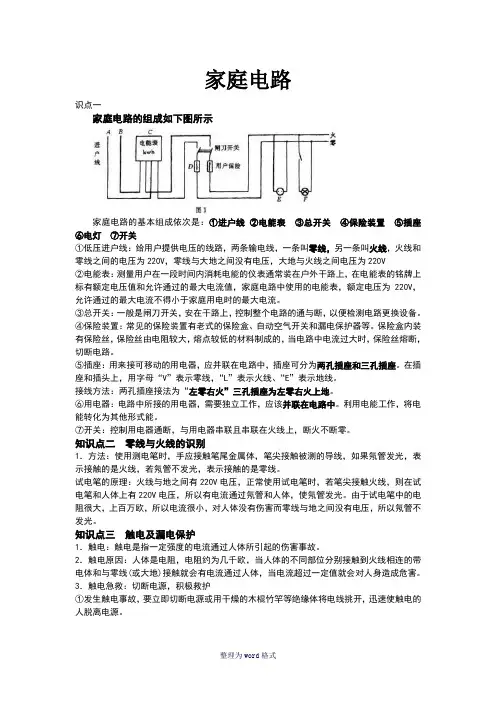

家庭电路的组成如下图所示
家庭电路的基本组成依次是：①进户线②电能表③总开关④保险装置⑤插座⑥电灯⑦开关
①低压进户线：给用户提供电压的线路，两条输电线，一条叫零线，另一条叫火线，火线和零线之间的电压为220V，零线与大地之间没有电压，大地与火线之间电压为220V
②电能表：测量用户在一段时间内消耗电能的仪表通常装在户外干路上，在电能表的铭牌上标有额定电压值和允许通过的最大电流值，家庭电路中使用的电能表，额定电压为220V，允许通过的最大电流不得小于家庭用电时的最大电流。
③总开关：一般是闸刀开关，安在干路上，控制整个电路的通与断，以便检测电路更换设备。
④保险装置：常见的保险装置有老式的保险盒、自动空气开关和漏电保护器等。保险盒内装有保险丝，保险丝由电阻较大，熔点较低的材料制成的，当电路中电流过大时，保险丝熔断，切断电路。
⑤插座：用来接可移动的用电器，应并联在电路中，插座可分为两孔插座和三孔插座。在插座和插头上，用字母“V”表示零线，“L”表示火线、“E”表示地线。
接线方法：两孔插座接法为“左零右火”三孔插座为左零右火上地。
⑥用电器：电路中所接的用电器，需要独立工作，应该并联在电路中。利用电能工作，将电能转化为其他形式能。
⑦开关：控制用电器通断，与用电器串联且串联在火线上，断火不断零。
知识点二零线与火线的识别
1．方法：使用测电笔时，手应接触笔尾金属体，笔尖接触被测的导线，如果氖管发光，表示接触的是火线，若氖管不发光，表示接触的是零线。
试电笔的原理：火线与地之间有220V电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人体上有220V电压，所以有电流通过氖管和人体，使氖管发光。由于试电笔中的电阻很大，上百万欧，所以电流很小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。
知识点三触电及漏电保护
1．触电：触电是指一定强度的电流通过人体所引起的伤害事故。
2．触电原因：人体是电阻，电阻约为几千欧，当人体的不同部位分别接触到火线相连的带电体和与零线(或大地)接触就会有电流通过人体，当电流超过一定值就会对人身造成危害。3．触电急救：切断电源，积极救护
①发生触电事故，要立即切断电源或用干燥的木棍竹竿等绝缘体将电线挑开，迅速使触电的人脱离电源。
②发生电失火时，要先切断电源，绝对不要泼水救火。
③对触电者进行人工呼吸抢救或打120急救。

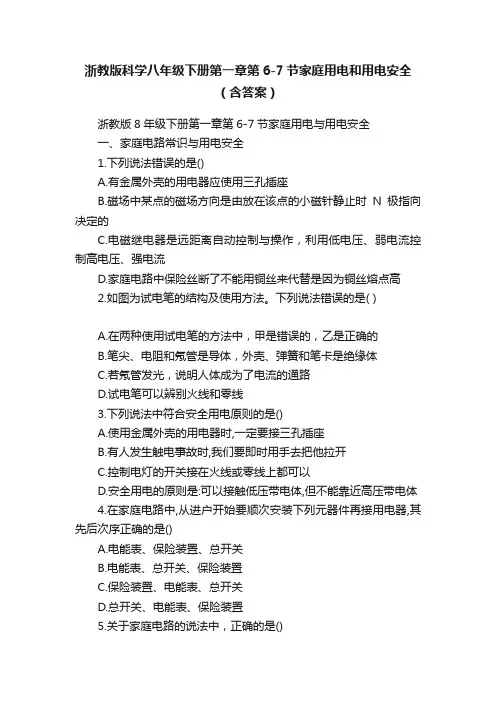

基础型典例
例1．请用笔画线代替导线，将下图中的连有开关的电灯和三孔插座接入家庭电路中
解析：在实际的家庭电路的连接中，应该注意：开关接在用电器与火线之间，三孔插座，应注意“左零右火上接地”。
升华：对螺丝口灯泡来说，正确接法应具备三条：
①开关与灯泡串联
②开关接在火线上
③火线通过开关后应接在灯座顶部的金属片上，零线应接在灯座螺旋套上。
一、家庭电路的组成
1．家庭电路主要组成部分有：进户线、、空气开关(断路器)、、开关、插座组成
2．家庭电路中的进户线有两根，一根是线，一根是线。两根线之间的电压(我国)是伏。
二、测电笔
1．辨别线和线可用测电笔。
2．测电笔正确使用方法是：手接触金属体，金属体接触火线时氖管发光，接触零线时氖管不发光
三、熔断器、保险丝
1．熔断器有式熔断器和式熔断器两种
2．当电路中电流过大时，保险丝会自动，对电路起保护作用
3．保险丝一般由熔点较的金属合金制成。
4．选用保险丝应使保险丝的额定电流或电路中正常工作时的电流
四、断路器
1．现在，家庭中常用一种断路器来替代和．
当电流过大时可以在短时间内自动切断电路，从而起到电路过载或短路的保护作用。2．断路器一般连接在线上。
五、插座
1．插座一般分为两孔式和三孔式两种j两孔式插座一孔是线孔，一孔是线孔；三孔插座除了线孔和线孔以外还有一个接孔，这个孔接到用电器的。
2．当线与用电器的金属壳接触，而外壳接地时，会直接经接地线进入大地，就不会发生触电事故。
一、家庭电路安装中注意的问题
1．整个家庭电路的连接顺序：进户线、电能表、空气开关(断路器)、用电器、开关、插座等。
2．空气开关切勿装错。正确的安装方法是将空气开关安装在火线上。如果安装不正确，在需要切断电源的时候，没有切断火线，那么与火线相连的各部位依然带电，这样，人们不小心触摸到这些部位，容易触电。
3．控制电灯的开关要接在火线上，因为这样在开关断开的时候，电路各部分都脱离火线，人在触摸灯头等部位时，不会造成触电事故。
4．螺丝口灯座的螺旋套必须接在零线上，因为正常情况下，零线是接地的，对地没有电压。所以，在装卸灯泡时，人们不慎触摸到灯泡的螺旋(与螺旋套相连)时也不会发生触电事故。
5．插座，特别是接大功率用电器的插座，一般在通插座的火线上接一根保险丝，而不是在通插座的火线和零线上各装一根保险线。这是因为用电器工作时，火线和零线中的电流是相等的。如果在通插座的火线和零线各装一根保险丝，当电流过大时，两根保险丝不一定都熔断，．若县有装在零线上的那一根断了，那么与火线相连的各部位依然带电，这祥，人们不小心触摸到这些部位，容易触电。
二、正确使用测电笔
1．测电笔的作用：辨别火线与零线．
2．测电笔的构造：笔尖金属体、电阻、氖管、弹簧和笔尾金属体。如图所示。
3．测电笔的使用方法：用手接触笔尾金属体，笔尖接触导线或与导线相连的导体，如果氖管发光，表示接触的是火线；如果氖管不发光，表示接触的是零线。若于不接触笔尾金属体，则电路不能形成闭合电路，氖管中不会有电流通过，氖管不会发光；若笔尖接触的是
零线，同样也不能形成闭合电路(零线和大地间没有电压)，此时氖管也不会发光：
三、断路器的工作原理
1．空气开关：利用电流的磁效应工作，当电流过大时，电磁铁磁性增强，吸引衔铁，使电路自行切断。
2．双金属片式：利用电流的热效应工作，当电路中电流过大时，双金属片受热膨胀程度不同，使电路断开
【例】请将如图所示元件，连接成符合安全用电要求的家庭电路。
【例】如图所示，请你用笔画线代替导线将开关和螺口灯座连入电路中，使开关能控制灯泡的亮灭。
【例】如图所示，是用测电笔辨别零线与火线时的几种用法，其中正确的是( )。
【例】如图所示，闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时氖管不发光，说明D、E间；若测电笔接触A至F各点氖管都发光，说明
1．一盏电灯和一只插座安装在家庭电路中，在下面图所示的连接方式中，正确的连接是( )
2．一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，评价图, 你认为符合上述要求的是( )
3．如图所示为一台饮水机的使用警告标示，警告语中要求使用带有地线的三孔插座的目的是( )
A．防止使用时饮水机两端的电压过大
B．防止使用时饮水机外壳带电使人触电
C．防止使用时流过饮水机的电流过大
D．为了让饮水机外壳与大地绝缘
4．物业工作人员来李明家收电费，他观察到李明家电能表的情况如图所示。然后从记录本上查出上个月电能表的示数是811.6 kw·h。则李明家这个月用电kw·h；若按0.60元/(kW·h)计费，李明家本月应缴电费元。
5．图是一个家庭电路中常用的插座，其中A孔应接线，B孔应接线，C孔应接线。
1．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接,如图所示,细心观察可以发现,三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长,这样的设计主要考虑下列哪一个因素: ( )
A．使插头的造型更美
B．插人插座中可更稳固
C．有利于识别火线和零线插脚
D．插入插座时，可确保用电器外壳先接地
2．图所示是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是( )
3．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。他将一盏普通白炽灯泡接到两导线头A、日之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤，发现测电笔的氖管都发光。对此表演的合理解释是( )
A．“法师”有特异功能，确实不怕电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
4．图是测电笔的结构示意图，其中由绝缘体材料构成的部分是( )
A．笔尾金属体B．塑料外壳C．电阻D．弹簧
5．初中物理中有很多物理知识可以用简洁生动的语言来描述。下面列出的某位同学在课堂笔记中记录的几则老师课堂“语录”，你认为其中对应关系不合理的是( )
A．灯泡串联——一荣俱荣，一损俱损
B．电源——我对任何用电器都是平等的
C．保险丝——牺牲我一个，保大家平安
D．闸刀开关——在家庭电路中我是“老大”
6．如图所示，当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他触电；用手接触电路中的A点，他触电。(填“会”或“不会”)
7．为检查照明电路的故障，电工师傅常把保险丝取下，在此处接一只额定电压为220 V的灯泡L0(检验灯)，如图所示。当闸刀闭合后，再闭合支路开关S1如果灯L0不亮，说明灯L1；如果灯L0发光呈暗红色，说明灯L0(填“通路”“断路”或“短路”)。
(要求写出两个结论) 常用熔丝规格(铅不少于98%；锑0.3%~1.5%)
直径mm 额定电流
A
熔断电流
A
直径
mm
额定电流
A
熔断电流
A
0.28 1 2 0.46 1.85 3.7
0.32 1.1 2.2 0.52 2 4
0.35 1.25 2.5 0.54 2.25 4.5
0.36 1.35 2.7 0.60 2.5 5
0.40 1.5 3 0.71 3 6
(1)
(2)
9．当今洗衣机的使用十分普遍，它把人们从手工洗衣这一繁琐的家务中解放了出来。比较图中甲、乙两图中的做法，你认为做法更安全，因为
10．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
11．小斌是一位电工，准备为一房间设计电路，房间内两盏灯计划用并联电路，但房东邓大爷想用串联电路，他认为串联电路既简单又省钱。下面是小斌留给邓大爷的便条，请补充完整，并将图中的两盏灯及开关正确连人电路。
12．如图所示是一个限流装置(空气开关)的示意图，图中P是电磁铁，S是闸月开关，Q是衔铁，可绕O轴转动：试表述当电流过大时，它是怎样自动切断电路的。
13．现代家庭电气化程度越来越高，用电安全是一个十分突出的问题?下表中提供了一组人体电阻数据。
测量项目完全干燥时出汗或潮湿时
手与手间的电阻200 KΩ 5 KΩ
手与脚间的电阻300 KΩ8.8 KΩ
手与塑料鞋底间的电阻8000 KΩ10 KΩ
如图所示，电阻值为44Ω的用电器R接在电压为220 V的电源上，电路中还有额定电流为10 A的保险丝。则：
(1)只有用电器R接人电路时，通过保险丝的电流为多少?
(2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(上表电阻数据适用于此人)?并分析为什么保险丝不会熔断(即保险丝不能救人命)。
