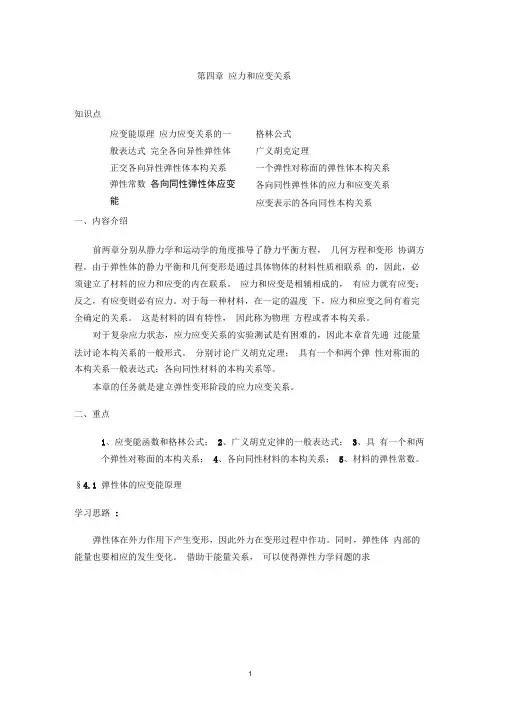

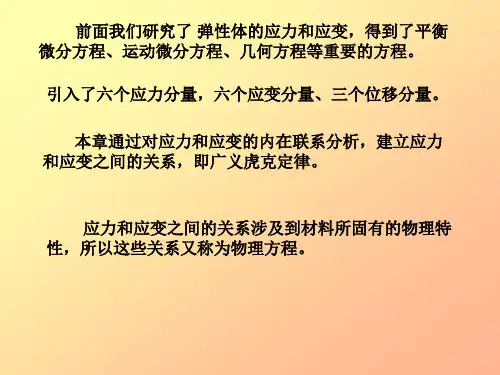

第四章应力和应变关系知识点应变能原理应力应变关系的一般表达式完全各向异性弹性体正交各向异性弹性体本构关系弹性常数各向同性弹性体应变能格林公式广义胡克定理一个弹性对称面的弹性体本构关系各向同性弹性体的应力和应变关系应变表示的各向同性本构关系一、内容介绍前两章分别从静力学和运动学的角度推导了静力平衡方程，几何方程和变形协调方程。
由于弹性体的静力平衡和几何变形是通过具体物体的材料性质相联系的，因此，必须建立了材料的应力和应变的内在联系。
应力和应变是相辅相成的，有应力就有应变；反之，有应变则必有应力。
对于每一种材料，在一定的温度下，应力和应变之间有着完全确定的关系。
这是材料的固有特性，因此称为物理方程或者本构关系。
对于复杂应力状态，应力应变关系的实验测试是有困难的，因此本章首先通过能量法讨论本构关系的一般形式。
分别讨论广义胡克定理；具有一个和两个弹性对称面的本构关系一般表达式；各向同性材料的本构关系等。
本章的任务就是建立弹性变形阶段的应力应变关系。
二、重点1、应变能函数和格林公式；2、广义胡克定律的一般表达式；3、具有一个和两个弹性对称面的本构关系；4、各向同性材料的本构关系；5、材料的弹性常数。
§4.1 弹性体的应变能原理学习思路:弹性体在外力作用下产生变形，因此外力在变形过程中作功。
同时，弹性体内部的能量也要相应的发生变化。
借助于能量关系，可以使得弹性力学问题的求解方法和思路简化，因此能量原理是一个有效的分析工具。
本节根据热力学概念推导弹性体的应变能函数表达式，并且建立应变能函数表达的材料本构方程。
根据能量关系，容易得到由于变形而存储于物体内的单位体积的弹性势能，即应变能函数。
探讨应变能的全微分，可以得到格林公式，格林公式是以能量形式表达的本构关系。
如果材料的应力应变关系是线性弹性的，则单位体积的应变能必为应变分量的齐二次函数。
因此由齐次函数的欧拉定理，可以得到用应变或者应力表示的应变能函数。
学习要点：1、应变能；2、格林公式；3、应变能原理。
1、应变能弹性体发生变形时，外力将要做功，内部的能量也要相应的发生变化。
本节通过热力学的观点，分析弹性体的功能变化规律。
根据热力学的观点，外力在变形过程中所做的功，一部分将转化为内能，一部分将转化为动能；另外变形过程中，弹性体的温度将发生变化，它必须向外界吸收或释放热量。
设弹性体变形时，外力所做的功为d W，则d W=d W1+d W2其中，d W1为表面力F s所做的功，d W2为体积力F b所做的功。
变形过程中，由外界输入热量为d Q，弹性体的内能增量为d E，根据热力学第一定律,d W1+d W2=d E - d Q因为将上式代入功能关系公式，则2、格林公式如果加载很快，变形在极短的时间内完成，变形过程中没有进行热交换，称为绝热过程。
绝热过程中，d Q=0，故有d W1+d W2=d E对于完全弹性体,内能就是物体的应变能，设U0为弹性体单位体积的应变能，则由上述公式，可得即设应变能为应变的函数，则由变应能的全微分对上式积分，可得U0=U0（ ij），它是由于变形而存储于物体内的单位体积的弹性势能，通常称为应变能函数或变形比能。
在绝热条件下，它恒等于物体的内能。
比较上述公式，可得以上公式称为格林公式，格林公式是以能量形式表达的本构关系。
3、应变能原理如果加载缓慢，变形过程中物体与外界进行热交换，但物体的温度保持不变，称为等温过程。
设等温过程中，输入物体的单位体积热量为d Q，熵的增量为d S，对于弹性变形等可逆过程，根据热力学第二定律，有因为，d Q=TdS，所以，Q=TS。
上式中，T 为绝对温度，TS为输入单位体积的热能。
代入公式可得所以上式中，E0为物体单位体积的内能，TS为输入的热能，即U0=E0 - TS 。
所以在等温条件下，功能公式仍然成立。
上述公式是从热力学第一和第二定律出发得到的，因此它不受变形的大小和材料的性质的限制。
如果材料的应力应变关系是线性弹性的，则由格林公式，单位体积的应变能必为应变分量的齐二次函数。
因此根据齐次函数的欧拉定理，可得即用张量表示，写作设物体的体积为V，整个物体的应变能为。
§4.2 广义胡克定义学习思路:根据弹性体的应变能函数，可以确定本构方程的能量表达形式。
本节的任务是利用应变能函数推导应力和应变的一般关系。
如果将应力分量表达为应变分量的函数，可以得到应力和应变关系的一般表达式。
对于小变形问题，这个一般表达式可以展开为泰勒级数。
对于各向同性材料，根据应力与应变的性质，可以得到具有36个常数的广义胡克定理。
学习要点：1、应力应变关系的一般表达式；2、广义胡克定理。
1、应力应变关系的一般表达式由于应变能函数的存在，通过格林公式就可求出应力。
本节将通过应变能的推导应力和应变的一般关系。
若将应力表达为应变的函数，则应力和应变关系的一般表达式为这里的函数f i（i=1，2,…，6）取决于材料自身的物理特性。
对于均匀的各向同性材料，单向拉伸或压缩时，应力应变关系可以通过实验直接确定。
但是对于复杂的应力状态，即使是各向同性的材料，也很难通过实验直接确定其关系。
这里不去讨论如何建立一般条件下的应力应变关系，仅考虑弹性范围内的小变形问题。
对于小变形问题，上述一般表达式可以展开成泰勒级数，并且可以略去二阶以上的高阶小量。
例如将的第一式展开，可得上式中（f 1）0表达了函数f 1在应变分量为零时的值，根据应力应变的一般关系式可知，它代表了初始应力。
2、广义胡克定理根据无初始应力的假设，（f 1）0应为零。
对于均匀材料，材料性质与坐标无关，因此函数f 1对应变的一阶偏导数为常数。
因此应力应变的一般关系表达式可以简化为上述关系式是胡克（Hooke）定律在复杂应力条件下的推广，因此又称作广义胡克定律。
广义胡克定律中的系数C mn（m，n=1，2，…，6）称为弹性常数，一共有36个。
如果物体是非均匀材料构成的，物体内各点受力后将有不同的弹性效应，因此一般的讲，C mn是坐标x，y，z的函数。
但是如果物体是由均匀材料构成的，那么物体内部各点，如果受同样的应力，将有相同的应变；反之，物体内各点如果有相同的应变，必承受同样的应力。
这一条件反映在广义胡克定理上，就是C mn 为弹性常数。
§4.3 各向异性弹性体的本构关系学习思路：本节应用应变能函数推导各向异性材料的本构关系。
对于完全的各向异性弹性体，本构关系有21个弹性常数，对于具有一个弹性对称面的各向异性材料，本构各向具有13个弹性常数。
对于正交各向异性材料，弹性常数有9个。
正交各向异性材料的本构方程中，正应力仅与正应变有关，切应力仅与对应的切应变有关，因此拉压与剪切之间，以及不同平面内的剪切之间将不存在耦合作用。
学习要点：1、完全各向异性弹性体；2、有一个弹性对称面的弹性体；3、有一个弹性对称面的弹性体本构关系；4、正交各向异性弹性体；5、正交各向异性弹性体本构关系。
1、完全各向异性弹性体下面从广义胡克定理公式出发，用应变能的概念建立常见的各向异性弹性体的应力和应变关系。
根据格林公式和广义胡克定律，有对于上式，如果对切应变 xy求偏导数，有同理，有对于上式，如果对正应变 x求偏导数，有因此，C14=C41。
对于其它的弹性常数可以作同样的分析，则C mn=C nm。
上述结论证明完全各向异性弹性体只有21个弹性常数。
其本构方程为2、具有一个弹性对称面的各向异性弹性体如果弹性体内每一点都存在这样一个平面，和该面对称的方向具有相同的弹性性质，则称该平面为物体的弹性对称面。
垂直于弹性对称面的方向称为物体的弹性主方向。
若设yz为弹性对称面，则x轴为弹性主方向。
以下根据完全各向异性弹性体本构方程，推导具有一个弹性对称面的各向异性弹性体的本构方程。
将x轴绕动z 轴转动π 角度，成为新的Ox'y'z'坐标系。
新旧坐标系之间的关系为x y z x'l1=-1m1=0n1=0y'l2=-1m2=0n2=0z'l3=-1m3=0n3=0根据弹性对称性质，关于x轴对称的应力和应变分量在坐标系变换时保持不变，而关于x轴反对称的应力和应变分量在坐标系变换时取负值。
所以σx' =σx，σy' =σy，σz' =σz，τx'y' =τxy，τy'z' =τyz，τz'x' =τzxεx' =εx，εy' =εy，εz' =εz，γx'y' =γxy，γy'z' =γyz，γz'x' =γzx根据弹性主方向性质，作这一坐标变换时，本构关系将保持不变。
3、有一个弹性对称面的弹性体本构关系根据完全各向异性弹性体的本构方程，将上述关系式代入广义胡克定理，可得将上式与广义胡克定理相比较，要使变换后的应力和应变关系保持不变，则必有C14=C16=C24=C26=C34=C36=C54=C56=0这样，对于具有一个弹性对称面的弹性体，其弹性常数由21个将减少为13个。
具有一个弹性对称面的弹性体的应力应变关系为4、正交各向异性弹性体若物体每一点有两个弹性对称面，称为正交各向异性弹性体。
以下根据完全具有一个弹性对称面的各向异性弹性体本构方程推导具有两个弹性对称面的各向异性弹性体的本构方程。
设xz 平面也是弹性对称面，即y 轴也是弹性主方向。
在具有一个弹性对称面的基础上，将y轴绕动z轴转动π角度，成为新的Ox'y'z'坐标系,如图所示根据弹性对称性质。
关于y轴对称的应力和应变分量在坐标系变换时也保持不变，而关于y轴反对称的应力和应变分量在坐标系变换时取负值。
所以，则新旧坐标系下的应力和应变分量的关系为σx' =σx，σy' =σy，σz' =σz，τx'y' =-τxy，τy'z' =-τyz，τz'x' =τzxεx' =εx，εy' =εy，εz' =εz，γx'y' =-γxy，γy'z' =-γyz，γz'x' =γzx将上述关于y 轴弹性对称的应力应变关系代入具有一个弹性对称面的各向异性材料本构关系。
为保持应力和应变在坐标变换后不变，则必有C15= C25= C35= C64=05、正交各向异性弹性体本构关系这样，对于具有二个弹性对称面的弹性体，如图所示，其弹性常数由13个将减少为9个。
于是其应力应变关系简化为假如弹性体有3个弹性对称面，也就是说，如果设xy平面也是弹性对称面，z轴也为弹性主方向，则类似的推导可以证明，本构方程不会出现有新的变化。
