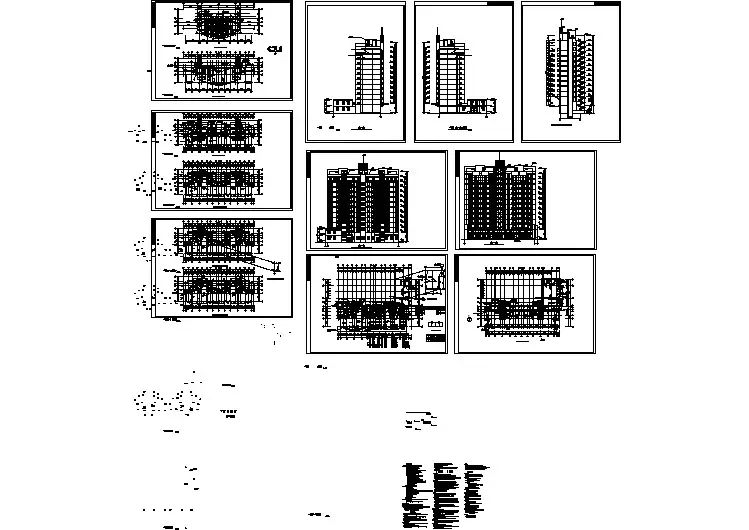

现代高层住宅楼框剪结构cad工程施工图

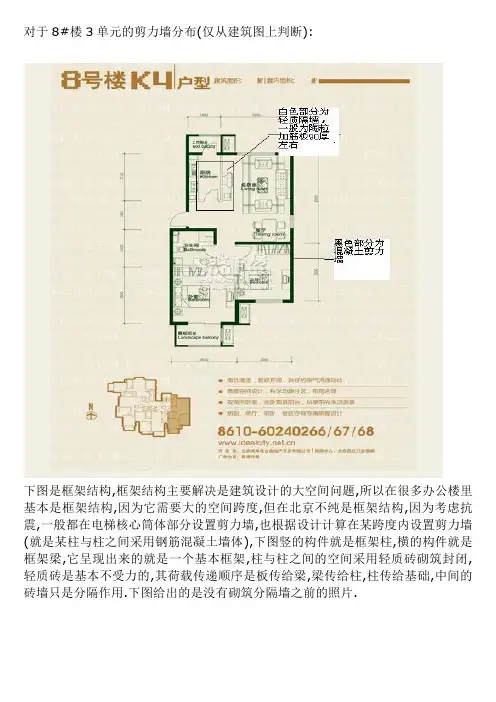

对于8#楼3单元的剪力墙分布(仅从建筑图上判断):下图是框架结构,框架结构主要解决是建筑设计的大空间问题,所以在很多办公楼里基本是框架结构,因为它需要大的空间跨度,但在北京不纯是框架结构,因为考虑抗震,一般都在电梯核心筒体部分设置剪力墙,也根据设计计算在某跨度内设置剪力墙(就是某柱与柱之间采用钢筋混凝土墙体),下图竖的构件就是框架柱,横的构件就是框架梁,它呈现出来的就是一个基本框架,柱与柱之间的空间采用轻质砖砌筑封闭,轻质砖是基本不受力的,其荷载传递顺序是板传给梁,梁传给柱,柱传给基础,中间的砖墙只是分隔作用.下图给出的是没有砌筑分隔墙之前的照片.下图是典型的剪力墙结构施工过程,它的传力方式主要是板传给墙,墙传给基础,一般来说,板中间很少设置梁,梁只是设置在洞口上方,且设计时多考虑是弱梁.因为板是直接传力给墙的,而且板上不设置梁,所以设计空间就比较小,因为板在没有梁的支撑下不好解决大空间问题.下图是混凝土浇注完成的剪力墙,其中间的洞口都是门洞或者是窗洞,墙体都是钢筋混凝土结构,它直接承受板传递的力量(荷载)剪力墙结构外观.以下是框剪结构的图片:以下是对于剪力墙的认识：[编辑本段]剪力墙的分类及功能分平面剪力墙和筒体剪力墙。

平面剪力墙用于钢筋混凝土框架结构、升板结构、无梁楼盖体系中。

为增加结构的刚度、强度及抗倒塌能力，在某些部位可现浇或预制装配钢筋混凝土剪力墙。

现浇剪力墙与周边梁、柱同时浇筑，整体性好。

筒体剪力墙用于高层建筑、高耸结构和悬吊结构中，由电梯间、楼梯间、设备及辅助用房的间隔墙围成，筒壁均为现浇钢筋混凝土墙体，其刚度和强度较平面剪力墙高可承受较大的水平荷载。

[编辑本段]剪力墙的类别:一般按照剪力墙上洞口的大小、多少及排列方式，将剪力墙分为以下几种类型：整体墙没有门窗洞口或只有少量很小的洞口时，可以忽略洞口的存在，这种剪力墙即为整体剪力墙，简称整体墙。

当门窗洞口的面积之和不超过剪力墙侧面积的15%，且洞口间净距及孔洞至墙边的净距大于洞口长边尺寸时，即为整体墙。

摘要：目前我国社会经济不断的发展，而建筑科学技术也在快速提高，建筑项目不断增多，建设规模越来越大，我国土地问题变得越来越紧张，而建设结构形式多样、规模较大的高层建筑缓解了这一问题。

目前我国高层建筑通常采用框架剪力墙结构。

框架剪力墙结构，又名框剪结构，它是剪力墙结构和框架结构两种结合体系，不仅具有良好的抗侧力性能，还可以为建筑平面布置提供比较大的使用空间，因此，在现代建筑中被广泛采用。

本文从钢筋工程、混凝土工程及模版工程等方面介绍了高层剪力墙结构中施工技术管理要点，并提出了其施工质量控制的措施。

关键词：高层剪力墙结构；施工技术；质量控制方法；探讨1 引言塔式住宅楼一般是每层6-8户，是高层住宅楼多种形式中的一种。

由楼梯,电梯及竖向管道井置于中部,形成一个竖向交通中心区，各住宅单元则围绕该中心布置。

每个住宅单元的面积约为60m2-100m2，以3室居多，另设厨房、卫生间和阳台。

有些住宅楼底部建设公共服务设施，如餐厅、商店、银行等。

经过相当长时期的使用论证，这种设计手法已比较稳定，其特点是高层住宅各单元的通风采光状况好，空间紧凑而不闭塞、生活费用低等。

钢筋混凝土结构在现代高层建筑通体中得到广泛的使用，这种剪力墙结构体系便于利用中部竖向交通区形成较为完整的筒体，这种施工特点越来越能满足现代居住要求，在现代施工技术中得到了普遍的认可。

2 剪力墙结构施工技术管理2.1 钢筋工程对于直径小于12的钢筋接长采用绑扎连接，连接的时候需要注意以下几点：墙体使用的钢筋比较细，而连接上下层钢筋的接长一般都绑扎，为保证钢筋网片在浇筑和振捣石全过程中保持位置稳定，可焊通长水平筋竖排在钢筋搭接范围点上，防止了位移现象的发生。

在混凝土楼板浇筑施工，电气线管预留敷设时，为了避免出现楼板标高与图指标高不符，及楼板部分钢筋间距过大，导致保护层变小或者局部板厚超标的问题，一定要预先设计好其走向，不能出现多层预留线管叠加敷设的情况，以免给地面工程带来施工不便等问题。
