高中物理电学实验练习题含详解答案

物理电学实验专题一、伏安法测电阻及拓展1.下表中选出适当的器材，试设计一个测量阻值约为15k Ω的电阻的电路。

要求方法简捷，R X 两端电压能从0开始变化，要求有尽可能高的精确度。

电流表A 1：量程1mA 内阻约50Ω； 电流表A 2：量程300A μ 内阻约300Ω 电流表A 3：量程100A μ 内阻约500Ω；电压表V 1：量程10V 内阻约15K Ω 固定电阻：R 0=9990Ω； 电流表G ：I g =300A μ、R g =10Ω。

滑动变阻器R 1： 阻值约50Ω；额定电流为1A滑动变阻器R 2： 阻值约100K Ω 额定电流为0.001A 电池组：E=3V ；内阻小但不可忽略； 开关，导线若干2. 两块电压表测电阻用以下器材测量一待测电阻R x 的阻值（900～1000Ω）： 电源E ，具有一定内阻，电动势约为9.0V ； 电压表V 1，量程为1.5V ，内阻r 1＝750Ω； 电压表V 2，量程为5V ，内阻r 2＝2500Ω； 滑线变阻器R ，最大阻值约为100Ω； 单刀单掷开关K ，导线若干。

（1）测量中要求电压表的读数不小于其量程的31，试画出测量电阻R x 的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。

（2）根据你所画的电路原理图在题给的实物图上画出连线。

（3）若电压表V 1的读数用U 1表示，电压表V 2的读数用U 2表示，则由已知量和测得量表示R x 的公式为R x ＝_________________。

3. 两块电流表测电阻从下表中选出适当的实验器材，设计一电路来测量电流表A 1的内阻r 1。

要求方法简捷，有尽可能高的测量精度，并能测得多组数据。

器材代号 规格 电流表（A 1） 量程100mA ，内阻r 1待测（约40Ω） 电流表（A 2） 量程500uA ，内阻r 2＝750Ω 电压表（V ） 量程10V ，内阻r 3=10k Ω 电阻（R 1） 阻值约100Ω，作保护电阻用 滑动变阻器（R 2） 总阻值约50Ω 电池（E ） 电动势1.5V ，内阻很小开关（K ）导线若干（1）画出电路图，标明利用器材的代号。

恒定电流实验复习题（44道电学实验题）一、电阻的测量㈠“安安”法“安安”法是利用两块电流表测电阻的一种方法，这一方法的创新思维是运用电流表测电压（或算电压），此方法适用于电压表不能用或没有电压表等情形。

设计电路时除考虑电流表的量程外，还要考虑滑动变阻器分压与限流的连接方式。

2.1利用“安安”法测电流表的内阻1、从下列器材中选出适当的实验器材，设计一个电路来测量电流表A 1的内阻r 1，要求方法简捷，有尽可能高的精确度，并测量多组数据。

（1）画出实验电路图：标明所用器材的代号。

（2）若选取测量中的一组数据来计算r 1，则所用的表达式r 1= ，式中各符号的意义是： 。

器材（代号）与规格如下：电流表A 1，量程10mA ，内阻待测（约40Ω）；电流表A 2，量程500μA ，内阻r 2=750Ω；电压表V ，量程10V ，内阻r 2=10k Ω电阻R 1，阻值约为100Ω；滑动变阻器R 2，总阻值约50Ω；电池E ，电动势1.5V ，内阻很小；电键K ，导线若干。

分析与解：大多数考生看到此题，第一感觉考虑的就是伏安法，由于没有考虑电表的量程，当然做不正确。

少数考生想到要满足“有尽可能高的精确度”的条件，认为电压U 的测定，不能选量程是10V 的电压表。

因为电流表两端允许施加的最大电压约为0.4V ，因而电压表不能准确测出电流表的两端的电压，但由于缺乏创新精神，想不出其他方法，也做不正确。

只有极少数有“安安”法新思路的考生才能做正确。

答案：将电流表A 2并联在电流表A 1的两端，利用电流表测量电压；要满足“多测几组数据”，滑动变阻器R 2采用分压接法；实验电路如图3所示，其表达式2211I r r I ，式中I 1、I 2、r 1、r 2分别表示通过电流表A 1、A 2的电流和它们的内阻。

2.2利用“安安”法测定值电阻的阻值2、用以下器材测量一待测电阻的阻值。

器材（代号）与规格如下：电流表A 1（量程250mA ，内阻r 1为5Ω）；标准电流表A 2（量程300mA ，内阻r 2约为5Ω）；待测电阻R 1（阻值约为100Ω），滑动变阻器R 2（最大阻值10Ω）；电源E （电动势约为10V ，内阻r 约为1Ω），单刀单掷开关S ，导线若干。

精品文档 （全国卷 1）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡 L（额定电压 3.8 V， 额定电流 0.32 A）；电压表○V （量程 3 V，内阻 3 kΩ ）；电流表○A （量程 0.5 A，内阻 0.5 Ω ）； 固定电阻 R0（阻值 1 000 Ω ）；滑动变阻器 R（阻值 0~9.0 Ω ）；电源 E（电动势 5 V，内阻 不计）；开关 S；导线若干。

（1）实验要求能够实现在 0~3.8 V 的范围内对小灯泡的电压进行测量，画出实验电路原 理图。

（2）实验测得该小灯泡伏安特性曲线如图（a）所示。

由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减 小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。

（3）用另一电源 E0（电动势 4 V，内阻 1.00 Ω ）和题给器材连接成图（b）所示的电 路，调节滑动变阻器 R 的阻值，可以改变小灯泡的实际功率。

闭合开关 S，在 R 的变化范围 内，小灯泡的最小功率为____________W，最大功率为___________W。

（结果均保留 2 位小数） 【答案】（1）（2）增大；增大；（3）0.39w 1.17w 【解析】（1）要求能够实现在 0~3.8 V 的范围内对小灯泡的电压进行测量，故滑动变阻器用 精品文档精品文档 分压式接法，小灯泡为小电阻，电流表用外接法，如图（2）由 I-U 图象知，切线的斜率在减小，故灯泡的电阻随电流的增大而增大，再由电阻定律 知，电阻率增大；（3）当滑动变阻器的阻值为 9Ω 时，电路电流最小，灯泡实际功率最小，此时 E=U+I（r+R）得 U=-10I+4，在图中作出该直线如图所以， 交 点 坐 标 约 为 U=1.75V ， I=225mA ， P1=UI=0.39W ； 整 理 得 ： ，当直线的斜率最大时，与灯泡的 I-U 曲线的交点坐标最大，即灯泡消耗 的功率最大。

“小灯泡伏安特性”中的功率问题一、实验题1.做“描绘小电珠的伏安特性曲线”实验时，已知所用小电珠的额定电压和额定功率分别为2.5V、1.2W，，实验可供选择的器材如下:a.电流表A1（量程0～0.6A，内阻约5Ω）b.电流表A2（量程0～3A，内阻约0.1Ω）c.电压表V1（量程0～3V，内阻约3kΩ）d.电压表V2（量程0～15V，内阻约2000Ω）e.滑动变阻器R1（阻值0～10Ω，额定电流1A）f.滑动变阻器R2（阻值0～5000Ω，额定电流500mA）g.直流电源的电动势为3.0V，内阻忽略不计h.开关k,导线若干①为了完成实验且尽可能减小实验误差，电流表应选择，电压表应选择，滑动变阻器应选择（填写实验器材前的序号）②请设计合理的电路来完成该实验，把电路图画在方框里。

③实验中，当电压表的示数为U 时，电流表的示数为I，则小电珠电阻的真实值U（填“大于”“等于＂或“小于＂）。

I④通过实验得到多组数据，做出小电珠的伏安特性曲线，如图所示。

如果取两个这样的小电珠并联以后再与一阻值为2.0Ω的定值电阻串联，接在电动势为3.0V、内阻忽略不计的直流电源两端，则每个小电珠消耗的实际功率为W 。

（结果保留两位小数）【答案】a c e 大于0.55（0.53—0.55）【解析】（1）灯泡额定电压是2.5V，电压表应选c；由表中实验数据可知，最大电流为0.49A，电流表选a；为方便实验操作，滑动变阻器应选e；（2）描绘小灯泡伏安特性曲线，电压与电流要从零开始变化，滑动变阻器应采用分压接法；由表中实验数据可知，灯泡最大电阻约为3.7Ω，电压表内阻约为2kΩ，灯泡电阻阻值远小于电压表内阻，电流表应采用外接法，电路图如图所示：（3）由于电压表的分流作用，所以电流表的示数比流经灯泡的电流偏大，故根据欧姆定律R =U测量电阻偏小，即计算得到的小电珠的电阻值IU小于真实值；则小电珠电阻的真实值大于。

I（4）将定值电阻与电源等效为内阻为2.0Ω，电动势为3.0V 的电源，由闭合电路欧姆定律得：U＝3.0﹣2.0I，将路端电压与电流的关系图象作入图象中，如图所示：由图可知，U＝1.28V，I＝0.43A，所以灯泡的实际功率为：P =UI = 0.55W2.在“描绘小灯泡的伏安特性曲线”实验中，实验室提供了如下器材：A．小灯泡(3V，1．8W)B.电压表(量程3V，内阻约为20kΩ)C.电流表(量程0.6A，内阻约为0．2Ω)D．滑动变阻器(0～10Ω，2A)E.电源(电动势3V，内阻不计)F.开关及导线若干，坐标纸实验中要求小灯泡上的电压从零开始测量尽可能准确，调节测量多组对应的U、I 值。

高中物理：电学实验练习（含答案）(时间：45分钟)1．研究性学习小组围绕一个量程为30 mA的电流计展开探究。

(1)为测量该电流计的内阻,同学甲设计了如图(a)所示电路。

图中电源电动势未知,内阻不计。

闭合开关,将电阻箱阻值调到20 Ω时,电流计恰好满偏；将电阻箱阻值调到95 Ω时,电流计指针指在如图(b)所示位置,则电流计的读数为________mA,由以上数据可得电流计的内阻R g＝________Ω。

(2)同学乙将甲设计的电路稍作改变,在电流计两端接上两个表笔,如图(c)所示,设计出一个简易的欧姆表,并将表盘的电流刻度转换为电阻刻度；闭合开关,将两表笔断开,调节电阻箱,使指针指在“30 mA”处,此处刻度应标阻值为________Ω(填“0”或“∞”)；再保持电阻箱阻值不变,在两表笔间接不同阻值的已知电阻找出对应的电流刻度。

则“10 mA”处对应表笔间电阻阻值为________Ω。

若该欧姆表使用一段时间后,电池内阻变大不能忽略,电动势不变,但将两表笔断开,指针仍能满偏,按正确使用方法再进行测量,其测量结果与原结果相比将________(填“变大”、“变小”或“不变”)。

2．某同学要测量一未知电阻R x的阻值(阻值约为200 Ω),手头有如下器材：一节干电池E,一只电压表V(刻度清晰,但是读数模糊不清),滑动变阻器R1(阻值范围0～20 Ω),电阻箱R2(阻值范围0～99.9 Ω),电阻箱R3(阻值范围0～999.9 Ω),开关S1和单刀双掷开关S2,导线若干(1)该同学采用如图甲所示电路进行测量,其中电阻箱应选________；(填R2或R3)(2)用笔画线表示导线,按照图甲所示的电路图将图乙中的实验器材连接成实验电路；(3)实验中,该同学先将开关S1闭合,再将开关S2接通“1”,调节R1,使电压表指针指向恰当的位置并记录下该位置。

接下来他应该怎样操作,才能准确测出R x的阻值？简述操作的要点___________________________________。

高中物理【电学实验基础】典型题1．如图所示，其中电流表A 的量程为0.6 A ，表盘均匀划分为30个小格，每一小格表示0.02 A ；R 1的阻值等于电流表内阻的12；R 2的阻值等于电流表内阻的2倍．若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是________．A ．将接线柱1、2接入电路时，每一小格表示0.04 AB ．将接线柱1、2接入电路时，每一小格表示0.02 AC ．将接线柱1、3接入电路时，每一小格表示0.06 AD ．将接线柱1、3接入电路时，每一小格表示0.01 A解析：选C ．当接线柱1、2接入电路时，R 1与电流表并联，由于R 1＝R A 2，可知流过R 1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A ，所以A 、B 错误；当接线柱1、3接入电路时，电流表与R 1并联，然后再与R 2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A ，C 正确，D 错误．2．写出如图所示的游标卡尺和螺旋测微器的读数：(1)游标卡尺的读数为________mm ；(2)螺旋测微器的读数为________mm.解析：(1)由图甲所示游标卡尺可知，主尺示数是1.0 cm ＝10 mm ，游标尺示数是0×0.05 mm ＝0.00 mm ，游标卡尺示数为10 mm ＋0.00 mm ＝10.00 mm.(2)由图乙所示螺旋测微器可知，固定刻度示数为3.5 mm ，可动刻度示数为35.3×0.01 mm ＝0.353 mm ，螺旋测微器示数为3.5 mm ＋0.353 mm ＝3.853 mm.答案：(1)10.00 (2)3.8533．如图甲所示为某次测量时电压表的刻度盘的情形，若当时使用的是该表的0～3 V 量程，那么电压表读数为________V ，若当时使用的是该表的0～15 V 量程，那么电压表读数应为________V ；如图乙所示的电阻箱的读数为________Ω.解析：0～3 V 量程最小刻度是0.1 V ，要向下估读一位，读1.15 V(由于最后一位是估读的，有偶然误差，读成1.14～1.16 V 都算正确).0～15 V 量程最小刻度为0.5 V ，只要求读到0.1 V 这一位，所以读5.7 V(5.6～5.8 V 都算正确)．图乙中的电阻箱有6个旋钮，每个旋钮上方都标有倍率，将每个旋钮上指针所指的数值(都为整数)乘以各自的倍率，从最高位依次往下读，即可得到电阻箱的读数为84 580.2 Ω.答案：1.15(1.14～1.16均可) 5.7(5.6～5.8均可) 84 580.24．有一只满偏电流I g ＝5 mA ，内阻R g ＝400 Ω的电流表G .若把它改装成量程为10 V 的电压表，应________联一个________Ω的分压电阻，该电压表的内阻为________Ω；若把它改装成量程为3 A 的电流表，应________联一个________Ω的分流电阻，该电流表的内阻为________Ω.解析：改装成电压表时应串联一个分压电阻．由欧姆定律得U ＝I g (R g ＋R 1)，分压电阻R 1＝U I g －R g ＝105×10－3Ω－400 Ω＝1 600 Ω，该电压表内阻R V ＝R g ＋R 1＝2 000 Ω.改装成电流表时应并联一个分流电阻，由并联电路两端电压相等得I g R g ＝(I －I g )R 2.分流电阻R 2＝I g I －I g R g ＝5×10－3×4003－5×10－3 Ω＝0.668 Ω.该电流表内阻R A ＝R 2R g R 2＋R g＝I g R g I ＝0.667 Ω. 答案：串 1 600 2 000 并 0.668 0.6675．某同学用伏安法测定待测电阻R x 的阻值(约为10 k Ω)，除了R x 、开关S 、导线外，还有下列器材供选用：A ．电压表(量程0～1 V ，内阻约10 k Ω)B ．电压表(量程0～10 V ，内阻约100 k Ω)C ．电流表(量程0～1 mA ，内阻约30 Ω)D ．电流表(量程0～0.6 A ，内阻约0.05 Ω)E．电源(电动势1.5 V，额定电流0.5 A，内阻不计)F．电源(电动势12 V，额定电流2 A，内阻不计)G．滑动变阻器R0(阻值范围0～10 Ω，额定电流2 A)(1)为使测量尽量准确，电压表选用________，电流表选用________，电源选用________．(均填器材的字母代号)(2)画出测量R x阻值的实验电路图．(3)________其真实值(填“大于”“小于”或“等于”)，原因是______________________.解析：(1)若电源选用E，则通过R x的最大电流为0.15 mA，两个电流表均无法准确测量，故电源应选用F.由此可知电路中的最大电流约为1.2 mA，故电流表选用C．电压表内阻应尽可能与被测电阻阻值相差大一些且量程接近电源电压，故电压表选用B．(2)因为待测电阻阻值较大，所以电流表应采用内接法．滑动变阻器的阻值范围很小，应采用分压接法，实验电路图如图所示．(3)因为电流表采用内接法，电压表测出的电压为R x与电流表串联后两端电压，U测>U实，而R＝UI，所以R测>R实．答案：(1)B C F(2)见解析图(3)大于电压表的读数大于待测电阻两端的实际电压6．用一段长80 cm的金属丝做“测定金属的电阻率”的实验．(1)用多用电表粗测电阻丝的电阻，测量值约为6.0 Ω.(2)用螺旋测微器测量金属丝的直径，结果如图甲所示，由此可知金属丝直径的测量结果为________mm.(3)在用电压表和电流表测金属丝的电阻时，提供下列供选择的器材：A ．直流电源(电动势约为4.5 V ，内阻很小)B ．电压表(量程3 V ，内阻约3 k Ω)C ．电压表(量程15 V ，内阻约15 k Ω)D ．电流表(量程0.6 A ，内阻约0.125 Ω)E ．电流表(量程3 A ，内阻约0.025 Ω)F ．滑动变阻器(阻值范围0～15 Ω，最大允许电流1 A)G ．滑动变阻器(阻值范围0～200 Ω，最大允许电流2 A)H ．开关、导线若干要求操作简便且能保证测量准确度，在供选择的器材中，电流表应选择________，电压表应选择________，滑动变阻器应选择________．(均填字母代号)(4)根据上面选择的器材，在图乙中完成实验电路的连接．解析：(2)螺旋测微器固定刻度读数为0.5 mm ，可动刻度的读数为0.01×43.4 mm ＝0.434 mm ，所以最终读数为：0.5 mm ＋0.434 mm ＝0.934 mm ，因为需要估读，故0.932～0.936 mm 均可．(3)选择电表时，要使指针偏转尽量大一些，在其满刻度的23左右偏转比较准确，故电压表选择B ，电流表选择D ，待测电阻6 Ω 左右，为了便于调节，因此选择阻值范围0～15 Ω的滑动变阻器F 即可．(4)待测电阻较小，因此滑动变阻器应采用限流接法，电流表应采用外接法，其实物图如图所示．答案：(2)0.934(0.932～0.936均可)(3)D B F(4)见解析图7．某实验小组要精确测定一个额定电压为3 V的LED灯正常工作时的电阻，已知该灯正常工作时电阻大约为300 Ω，电学符号与小灯泡电学符号相同．实验室提供的器材有：A．电流表A1(量程为15 mA，内阻R A1约为10 Ω)B．电流表A2(量程为2 mA，内阻R A2＝20 Ω)C．定值电阻R1＝10 ΩD．定值电阻R2＝1 980 ΩE．滑动变阻器R(0～20 Ω)一个F．电压表V(量程为15 V，内阻R V约为3 kΩ)G．蓄电池E(电动势为4 V，内阻很小)H．开关S一个(1)要完成实验，除蓄电池、开关、滑动变阻器外，还需选择的器材有________(填写器材前的字母编号)．(2)请在虚线框内画出实验电路图．(3)写出测量LED灯正常工作时的电阻表达式R x＝________，说明式中题目未给出的各物理量的意义：_____________________________________________________________.解析：(1)要精确测定额定电压为3 V的LED灯正常工作时的电阻，需测量LED灯两端的电压和通过LED灯的电流，由于电压表V的量程偏大，测量误差较大，不能用电压表V测量LED灯两端的电压，可以将电流表A2与定值电阻R2串联改装为电压表测量电压；LED灯正常工作时的电流在10 mA左右，可以用电流表A1测量通过LED灯的电流．(2)因为滑动变阻器阻值远小于LED 灯的电阻，所以滑动变阻器采用分压式接法．电路图如图所示．(3)根据闭合电路欧姆定律知，LED 灯两端的电压U ＝I 2(R 2＋R A2)，通过LED 灯的电流I ＝I 1－I 2，所以LED 灯正常工作时的电阻R x ＝U I ＝I 2(R 2＋R A2)I 1－I 2.I 1、I 2分别为电流表A 1、A 2的读数．答案：(1)ABD (2)如解析图所示 (3)I 2(R 2＋R A2)I 1－I 2I 1、I 2分别为电流表A 1、A 2的读数 8．某同学用伏安法测量导体的电阻，现有量程为3 V 、内阻约为3 k Ω的电压表和量程为0.6 A 、内阻约为0.1 Ω的电流表．采用分压电路接线，图1是实物的部分连线图，待测电阻为图2中的R 1，其阻值约为5 Ω.(1)测R 1阻值的最优连接方式为导线①连接______(填“a ”或“b ”)、导线②连接________(填“c ”或“d ”)．(2)正确接线测得实验数据如下表，用作图法求得R 1的阻值为________Ω.U /V0.40 0.80 1.20 1.60 2.00 2.40 I /A 0.09 0.19 0.27 0.35 0.44 0.53(3)已知图21R 2的边长是R 1的110，若测R 2的阻值，则最优的连线应选________(填选项)． A ．①连接a ，②连接cB ．①连接a ，②连接dC ．①连接b ，②连接cD ．①连接b ，②连接d解析：(1)因电压表的内阻远大于待测电阻的阻值，故采用电流表外接法，又知滑动变阻器采用分压电路接线，故测R 1阻值的最优连接方式为导线①连接a 、导线②连接d .(2)作图如图所示，则R 1＝ΔU ΔI ＝2.20.5Ω＝4.4 Ω.(3)根据电阻定律可得R ＝ρL dL ＝ρd，故R 2＝R 1，要测R 2的阻值，与测量R 1一样，最优的连线应①连接a ，②连接d ，故B 正确．答案：(1)a d (2)图见解析 4.4～4.7 (3)B9.某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路．(1)已知表头G 满偏电流为100 μA ，表头上标记的内阻值为900 Ω.R 1、R 2和R 3是定值电阻．利用R 1和表头构成1 mA 的电流表，然后再将其改装为两个量程的电压表．若使用a 、b 两个接线柱，电压表的量程为1 V ；若使用a 、c 两个接线柱，电压表的量程为3 V ．则根据题给条件，定值电阻的阻值应选R 1＝________Ω，R 2＝________Ω，R 3＝________Ω.(2)用量程为3 V ，内阻为2 500 Ω的标准电压表○V 对改装表3 V 挡的不同刻度进行校准．所用电池的电动势E 为5 V ；滑动变阻器R 有两种规格，最大阻值分别为50 Ω和5 k Ω.为方便实验中调节电压，图中R 应选用最大阻值为________Ω的滑动变阻器．(3)校准时，在闭合开关S 前，滑动变阻器的滑动端P 应靠近________(填“M ”或“N ”)端．(4)若由于表头G 上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G 内阻的真实值________(填“大于”或“小于”)900 Ω.解析：(1)根据题意，R 1与表头G 构成1 mA 的电流表，则I g R g ＝(I －I g )R 1，得R 1＝100Ω；若使用a 、b 两个接线柱，电压表的量程为1 V ，则R 2＝U ab －I g R g I＝910 Ω；若使用a 、c 两个接线柱，电压表的量程为3 V ，则R 3＝U ac －I g R g I－R 2＝2 000 Ω.(2)电压表与改装电表并联之后，电阻小于2 500 Ω，对于分压式电路，要求滑动变阻器的最大阻值小于并联部分，同时还要便于调节，故滑动变阻器选择小电阻，即选择50 Ω的电阻．(3)在闭合开关S前，滑动变阻器的滑动端P应靠近M端，使并联部分分压为零，起到保护作用．(4)改装后电压表的读数比标准电压表的读数偏小，说明通过表头G的电流偏小，则实际电阻偏大，故表头G内阻的真实值大于900 Ω.答案：(1)100910 2 000(2)50(3)M(4)大于10．某同学利用如图(a)所示的电路测量一微安表(量程为100 μA，内阻大约为2 500 Ω)的内阻．可使用的器材有：两个滑动变阻器R1、R2(其中一个阻值为20 Ω，另一个阻值为2 000 Ω)；电阻箱R z(最大阻值为99 999.9 Ω)；电源E(电动势约为1.5 V)；单刀开关S1和S2.C、D分别为两个滑动变阻器的滑片．(1)按原理图(a)将图(b)中的实物连线．(2)完成下列填空：①R1的阻值为________Ω(填“20”或“2 000”)．②为了保护微安表，开始时将R1的滑片C滑到接近图(a)中滑动变阻器的________端(填“左”或“右”)对应的位置；将R2的滑片D置于中间位置附近．③将电阻箱R z的阻值置于2 500.0 Ω，接通S1.将R1的滑片置于适当位置，再反复调节R2的滑片D的位置．最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B 与D所在位置的电势________(填“相等”或“不相等”)．④将电阻箱R z和微安表位置对调，其他条件保持不变，发现将R z的阻值置于2 601.0 Ω时，在接通S2前后，微安表的示数也保持不变．待测微安表的内阻为________Ω(结果保留到个位)．(3)写出一条提高测量微安表内阻精度的建议：_______________________________.解析：(1)根据原理图(a)，将图(b)中的实物连线如图所示．(2)①滑动变阻器R 1在实验中为控制电路，且为分压接法，应选总阻值小的滑动变阻器，故R 1的阻值为20 Ω.②为了保护微安表，S 1闭合时，微安表上的电压为零，故开始时应将R 1的滑片C 滑到滑动变阻器的左端．③接通S 2前后，微安表的示数保持不变，说明S 2闭合后，没有电流流过S 2，故B 、D 两点的电势相等．④实验过程中，由于测量电路，即由R z 、、R 2组成的电路的阻值很大，可认为测量电路两端的电压不变，故与R z 互换后通过R 2、R z 和的电流不变，电路如图所示．由于B 、D 两点的电势相等，对于图甲，I 1R μA ＝I 2R ′I 1R z1＝I 2R ，即R μA R z1＝R ′R对于图乙，I 1R z2＝I 2R ′I 1R μA ＝I 2R ，即R z2R μA ＝R ′R所以R μA R z1＝R z2R μA所以R μA ＝R z1R z2＝ 2 500×2 601 Ω＝2 550 Ω.(3)提高测微安表内阻的精度，可减小系统误差，如调节R 1上的分压，尽可能使微安表接近满量程．答案：(1)见解析图(2)①20②左③相等④2 550 (3)调节R1上的分压，尽可能使微安表接近满量程。

高中物理《电学实验》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．用欧姆表的×100挡测一电阻，发现指针偏角太小，应换下面哪个倍率挡位（）A．×1挡B．×10挡C．×100挡D．×1k挡2．关于欧姆表及其使用中的问题，下列说法中正确的是（）A．接表内电源负极的应是黑表笔B．换挡后，都要重新调零C．表盘刻度是均匀的D．表盘刻度最左边表示电阻阻值为03．如图，该电路元器件对应的符号是（）A．B．C．D．4．在利用多用电表欧姆挡前要进行欧姆调零，欧姆调零利用的是（）A．甲旋钮B．乙旋钮C．丙旋钮D．丁插孔5．某同学通过实验测定阻值约为5Ω的电阻x R，用内阻约为3kΩ的电压表，内阻约为0.125Ω的电流表进行测量。

他设计了图甲和图乙两种电路，下列说法正确的是（）A ．实验中应采用图甲电路，此电路测得的x R 偏大B ．实验中应采用图乙电路，此电路测得的x R 偏大C ．实验中应采用图甲电路，误差主要是由电压表分流引起的D ．实验中应采用图乙电路，误差主要是由电流表分压引起的6．电容器是一种重要的电学元件，在电工和电子技术中应用广泛．使用图甲所示电路观察电容器的充电和放电过程．电路中的电流传感器（不计内阻）与计算机相连，可以显示电流随时间的变化．直流电源电动势为E ，实验前电容器不带电．先将开关K 拨到“1”给电容器充电，充电结束后，再将其拨到“2”，直至放电完毕．计算机显示的电流随时间变化的i t -曲线如图乙所示．则下列说法正确的是（ ）A ．乙图中阴影部分的面积12S SB ．乙图中阴影部分的面积12S S <C ．由甲、乙两图可判断阻值12R R >D ．由甲、乙两图可判断阻值12R R =7．在使用多用电表的欧姆档测电阻时，下列说法正确的是（ ）A ．将红黑表笔短接，调节欧姆调零旋钮使指针指向左侧“0”刻度处B ．测量时若发现指针偏转角度过小，则应该减小倍率，并重新欧姆调零后再进行测量C ．欧姆表的电池使用时间太长，虽然仍能正常调零，但测量值将略偏大D ．使用完毕，直接将多用电表摆放整齐即可8．用如图所示的电路测定电池的电动势和内阻，由于电表内阻的影响，关于电动势的真实值E 0与测量值E 及电池内阻的真实值r 0与内阻的测量值r 的说法正确的是（ ）A．E0＞E，r0＞r B．E0＝E，r0＜rC．E0＝E，r0＞r D．E0＜E，r0＜r二、多选题9．在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准确一些，应换用“×1”挡，重新测量D．为了把电阻测得更准确一些，应换用“×100”挡，重新测量10．使用多用电表的欧姆挡测电阻时，下列说法正确的是．A．测量前应检查指针是否停在“Ω”刻度线的“∞”处B．每一次换挡，都要重新进行一次调零C．在外电路，电流从红表笔流经被测电阻到黑表笔D．测量时，若指针偏转很小(靠近∞附近)，应换倍率更大的挡进行测量11．如图所示是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化。

物理试题分类汇编——电学实验（全国卷1）23．（16分）一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程mI 。

所用器材有：量程不准的电流表1A ，内阻1r =10.0Ω，量程标称为5.0mA ；标准电流表2A ，内阻2r =45.0Ω，量程1.0mA ；标准电阻1R ，阻值10.0Ω；滑动变阻器R ，总电阻为300.0Ω；电源E ，电动势3. 0V ，内阻不计；保护电阻2R ；开关S ；导线。

（1）在实物图上画出连线。

（2）开关S 闭合前，滑动变阻器的滑动端c 应滑动至 端。

（3）开关S 闭合后，调节滑动变阻器的滑动端，使电流表1A 满偏；若此时电流表2A 的读数为2I ，则1A 的量程mI = 。

（4）若测量时，1A 未调到满偏，两电流表的示数如图3所示，从图中读出1A 的示数1I = ，2A 的示数2I = ；由读出的数据计算得mI = 。

（保留3位有效数字）（5）写出一条提高测量准确度的建议： 。

【答案】⑴如图 ⑵阻值最大⑶1212)(r r R I I m +=⑷6.05mA 【解析】⑵在滑动变阻器的限流接法中在接通开关前需要将滑动触头滑动到阻值最大端⑶闭合开关调节滑动变阻器使待测表满偏，流过的电流为Im 。

根据并联电路电压相等有)(1221R r I r I m +=得1212)(r r R I I m +=⑷待测表未满偏有)(12211R r I r I +=，将A2的示数0.66mA 和其他已知条件代入有63.310)4510(66.0)(12121=+⨯=+=r r R I I Ma 但图中A1的示数3.0mA 量程为5.0mA ，根据电流表的刻度是均匀的，则准确量程为6.05mA （全国卷2）23.(13分）如图，一热敏电阻RT 放在控温容器M 内：○A 为毫安表，量程6mA ，内阻为数十欧姆；E 为直流电源，电动势约为3V ，内阻很小；R 为电阻箱，最大阻值为999.9Ω；S 为开关。

②按图（c）连接电路后，
（a）将滑动变阻器R1的阻调节R1，使电流表示数为
图1 图2
②乙同学又设计了如
的电压值是
图3图4
③学习小组认为要想更准确地描完整的伏安特性曲线，需要重新同学的基础上利用所供器材，
①测量E和r的实验方案为：
依据公式 ，利用测量数据作出

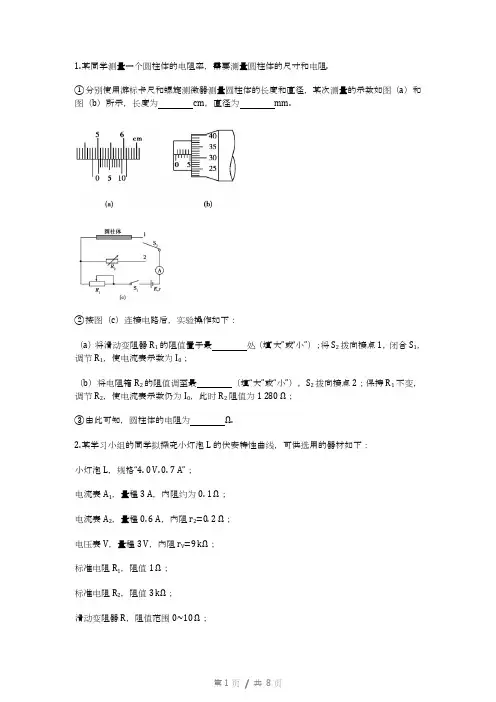

4.某同学通过实验测定一个阻值约为5 Ω的电阻R X的阻值
(1) 现有电源(4 V, 内阻可不计) 、滑动变阻器(0~50 Ω,额以及下列电表:
A. 电流表(0~3 A, 内阻约0.025 Ω)
B. 电流表(0~0.6 A,
C. 电压表(0~3 V, 内阻约3 kΩ)
D. 电压表(0~15 V, 内阻为减小测量误差, 在实验中, 电流表应选用 , 电压
==
1. ①5. 01　5. 315（5. 310~5. 320）　
②（a）大　（b）大
③1 280 2.①5　②4　③如图所示
图1
图2
说明：画出图1给4分，只画出图2给2分. 3.　①U=E-Ir ②见图
③不变　增大　0. 975　478　0. 268 4.(1) B　C　甲
(2) 如图所示
(3) 5.2
(4) B　D
(5) A 5.(1) 连线如图所示(2分)
(2) 电流　电压(2分。

每空1分)
(3) 黑(1分)
(4) 1.00　880(2分。

每空1分) 6.(1) 短接　(2) 1　(3) 15.0　3.60　(4) 12.0　(5) 9.00　15.0 。

电学实验(一)(时间:９０分钟满分:１００分)1.如图是“探究串联电路电流特点”的实验电路图:(1)实验中，选择两个小灯泡的规格应该是_______的(填“相同”或“不相同”)。

(2)下表是某同学实验中的一组数据:指出上述表格所记录的数据中，明显错误的数值是_______，造成错误的原因是__________________ 。

(3)实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是( )A.通过灯泡的电流小B.灯泡的灯丝断了C.灯丝的电阻小D.小灯泡靠近负极2.【探究名称】探究并联电路中电流的关系:【提出问题】如图所示的并联电路中,流过A、B、C各处的电流之间可能有什么关系？【设计实验与进行实验】⑴按图所示连接电路；⑵把电流表分别接入到电路中的A、B、C处,测出它们的电流,填入下表；⑶为了防止个别偶然因素的影响,我们可以采用以下两种方法之一，重复上面实验步骤.方法一:改变电源电压方法二:更换其中一条支路中的电阻(阻值不同)【分析与论证】⑴在拆接电路时,开关必须______；⑵上面设计的表格中存在的不足之处是:__________________；⑶表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法_____进行的,可以得出结论:并联电路干路中的电流等于________________________.3.小明同学按如图所示的电路进行实验，实验中电阻R1保持不变，三次调整滑动变阻器R2的阻值，得到如下表所示的实验数据:(1)分析电流表A1、A2的示数，可得出；(2)分析电压表V l、V2的示数，可得出。

4.小松在做“连接串联电路”的实验中，不慎把电路中一个灯泡的玻璃打碎了。

此时，她惊奇的发现:这个小灯泡几乎不发光，可另一个灯泡不仅没熄灭，反而更亮了。

小松对此产生了疑问:(1)玻璃碎了以后，小灯泡仍有电流通过，灯丝却几乎不发光，那么玻璃外壳究竟起什么作用呢?请说出你的看法。

高中物理【电学实验根底】典型题1.如下图,其中电流表A的量程为0.6 A,表盘均匀划分为30个小格,每一小格表示0.02 A；%的阻值等于电流表内阻的;；&的阻值等于电流表内阻的2倍.假设用电流表A 的表盘刻度表示流过接线柱1的电流值,那么以下分析正确的选项是_____________________ .A.将接线柱1、2接入电路时,每一小格表示0・04AB.将接线柱1、2接入电路时,每一小格表示0.02 AC.将接线柱1、3接入电路时,每一小格表示0.06AD.将接线柱1、3接入电路时,每一小格表示0.01A解析：选C,当接线柱1、2接入电路时,R与电流表并联,由于拈二争,可知流过R的电流为流过电流表电流的2倍,所以1.2接线柱间的电流为通过电流表电流的3倍, 所以每一小格是原来的3倍,即为0.06 A,所以A、B错误；当接线柱1、3接入电路时, 电流表与R并联,然后再与此串联,串联电阻对电流无影响,与1. 2接入电路的效果-样,所以每一小格表示0.06 A, C正确,D错误.2.写出如下图的游标卡尺和螺旋测微器的读数:⑴游标卡尺的读数为mm；⑵螺旋测微器的读数为mm.解析：⑴由图甲所示游标卡尺可知,主尺示数是l.o cm = 10 mm,游标尺示数是0X0.05 mm = 0.00 imib 游标卡尺示数为10 mm + 0.00 mm = 10.0() mm.⑵由图乙所示螺旋测微器可知,固定刻度示数为 3.5 mm,可动刻度示数为35.3X0.01 mm =0.353 imib 螺旋测微器示数为3.5 mm + 0.353 mm = 3.853 nun.答案：〔1〕10.00 〔2〕3.8533.如图甲所示为某次测量时电压表的刻度盘的情形,假设当时使用的是该表的.〜3 V量程,那么电压表读数为V,假设当时使用的是该表的.〜15 V量程,那么电压表读数应为V；如图乙所示的电阻箱的读数为甲乙解析：0~3 V量程最小刻度是0.1 V,要向下估读一位,读LI5 V〔由于最后一位是估读的,有偶然误差,读成114 ~L16V都算正确〕.0 ~ 15 V量程最小刻度为0.5 V,只要求读到0.1 V这一位,所以读5.7 V〔5.6 ~5.8 V都算正确〕.图乙中的电阻箱有6个旋钮,每个旋钮上方都标有倍率,将每个旋钮上指针所指的数值〔都为整数〕乘以各自的倍率,从最高位依次往下读,即可得到电阻箱的读数为84 580.2 Q答案：1.15〔1.14—1.16 均可〕5.7〔5.6〜5.8 均可〕84 580.24.有一只满偏电流A=5 mA,内阻&=400.的电流表G假设把它改装成量程为10 V 的电压表,应联一个.的分压电阻,该电压表的内阻为假设把它改装成量程为3 A的电流表,应___________ 联一个.的分流电阻,该电流表的内阻为 _______解析：改装成电压表时应串联一个分压电阻.由欧姆定律符U=1/+拈〕,分压电阻R]二%二一Q - 400.=1 600 Q,该电压表内阻〃、二仁十处二2 000 £1改装成电g 5 X10"流表时应并联一个分流电阻,由并联电路两端电压相等得人%二〔/・4〕〃2.分流电阻Rl =] 5X10 3X400 R,R [ R—2-Rg = -------------- ---- Q = 0.668 Q.该电流表内阻Rx = -=十=0.667 Q.7 - /g 3 - 5X10/答案：串 1 600 2 000 并0.668 0.6675.某同学用伏安法测定待测电阻&的阻值〔约为10 k.〕,除了必、开关S、导线外, 还有以下器材供选用：A.电压表〔量程0〜IV,内阻约10 k.〕B.电压表〔量程.〜10 V,内阻约100k.〕C.电流表〔量程0〜1mA,内阻约30.〕D.电流表〔量程0〜0.6 A,内阻约0.05 Q〕E.电源(电动势1.5V,额定电流0.5A,内阻不计)F.电源(电动势12 V,额定电流2A,内阻不计)G.滑动变阻器&(阻值范围.〜10.,额定电流2 A)⑴为使测量尽量准确,电压表选用,电流表选用,电源选用 .(均填器材的字母代号)(2)画出测量几阻值的实验电路图.(3)该同学选择器材、连接电路和操作均正确,从实验原理上看,待测电阻测量值会其真实值(填“大于〞“小于〞或“等于"),原因是_____________________________________ .解析：(1)假设电源选用E,那么通过对的最大电流为0.15 mA,两个电流表均无法准确测量,故电源应选用F.由此可知电路中的最大电流约为1.2 mA,故电流表选用C.电压表内阻应尽可能与被测电阻阻值相差大一些且量程接近电源电压,故电压表选用B.(2)由于待测电阻阻值较大,所以电流表应采用内接法.滑动变阻器的阻值范围很小, 应采用分压接法,实验电路图如下图.(3)由于电流表采用内接法,电压表测出的电压为&与电流表串联后两端电压,U ^>U 实,而R 二号,所以K测〉R实.答案：(1)B C F (2)见解析图(3)大于电压表的读数大于待测电阻两端的实际电压6.用一段长80 cm的金属丝做“测定金属的电阻率〞的实验.(1)用多用电表粗测电阻丝的电阻,测量值约为6.0(2)用螺旋测微器测量金属丝的直径,结果如图甲所示,由此可知金属丝直径的测量结果为mm.〔3〕在用电压表和电流表测金属丝的电阻时,提供以下供选择的器材：A.直流电源〔电动势约为4.5V,内阻很小〕B.电压表〔量程3 V,内阻约3kH〕C.电压表〔量程15V,内阻约15kQ〕D.电流表〔量程0.6 A,内阻约0.125 Q〕E.电流表〔量程3 A,内阻约0.025 Q〕F.滑动变阻器〔阻值范围.〜15.,最大允许电流1A〕G.滑动变阻器〔阻值范围0—200.,最大允许电流2A〕H.开关、导线假设干要求操作简便且能保证测量准确度,在供选择的㈱材中,电流表应选择,电压表应选择,滑动变阻器应选择.〔均填字母代号〕〔4〕根据上面选择的器材,在图乙中完成实验电路的连接.解析：〔2〕螺旋测微器固定刻度读数为0.5 mm,可动刻度的读数为0.01X43.4 mm=0.434 mm,所以最终读数为：0.5 mm + 0.434 mm = 0.934 mm,由于需要估读,故0.932 ~0.936 nun均可.〔3〕选择电表时,要使指针偏转尽量大一些,在其满刻度的;左右偏转比拟准确,故电压表选择B,电流表选择D,待测电阻6.左右,为了便于调节,因此选择阻值范围0 ~ 15. 的滑动变阻器F即可.〔4〕待测电阻较小,因此滑动变阻器应采用限流接法,电流表应采用外接法,其实物图答案：〔2〕0.934〔0.932〜0.936 均可〕〔3〕D B F〔4〕见解析图7.某实验小组要精确测定一个额定电压为3 V的LED灯正常工作时的电阻,该灯正常工作时电阻大约为300电学符号与小灯泡电学符号相同.实验室提供的器材有；A.电流表Ai〔量程为15 mA,内阻Rxi约为10.〕B.电流表A2〔量程为2 mA,内阻R A2=20Q〕C.定值电阻拈= 10.D.定值电阻76=1980.E.滑动变阻器R〔0〜20 Q〕一个F.电压表V〔量程为15 V,内阻Av约为3 kO〕G.蓄电池E〔电动势为4 V,内阻很小〕H.开关S一个〔1〕要完成实验,除蓄电池、开关、滑动变阻静外,还需选择的器材有〔填写器材前的字母编号〕.〔2〕请在虚线框内画出实验电路图.•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••・•・(3)写出测量LED灯正常工作时的电阻表达式R x=,说明式中题目未给出的各物理量的意义： ______________________________________________________________________________ .解析：〔1〕要精确测定额定电压为3 V的LED灯正常工作时的电阻,需测量LED灯两端的电压和通过LED灯的电流,由于电压表V的量程偏大,测量误差较大,不能用电压表V测量LED灯两端的电压,可以将电流表A2与定值电阻&串联改装为电压表测量电压；LED灯正常工作时的电流在10 mA左右,可以用电流表4测量通过LED灯的电流.LED E(2)由于滑动变阻器阻值远小于LED灯的电阻,所以滑动变阻器采用分压式接法.电路图如下图.⑶根据闭合电路欧姆定律知,LED灯两端的电压U = h(Ri + Rxi),通过LED灯的电流U Iz{Rl + R42)/二2h,所以LED灯正常工作时的电阻R x = j =-——-Ju /2分别为电流表Al. A2 n - h的读数.答案：⑴ABD⑵如解析图所示⑶罕詈/一分别为电流表d、A2的读数8.某同学用伏安法测量导体的电阻,现有量程为3 V、内阻约为3 k.的电压表和量程为0.6A、内阻约为0」.的电流表.采用分压电路接线,图1是实物的局部连线图,待测电阻为图2中的拈,其阻值约为5 Q.(1)测风阻值的最优连接方式为导线①连接(填切〞或冲〞)、导线②连接 (填“c〞或“〞).(2)正确接线测得实验数据如下表,用作图法求得R的阻值为Q.UN0.400.80 1.20 1.60 2.00 2.40Z/A0・090.190.270.350.440.53(3)图2中&与Q是材料相同、厚度相等、外表为正方形的两导体,及的边长是拈的古,假设测处的阻值,那么最优的连线应选________ (填选项).A.①连接叫②连接cB.①连接.,②连接dC.①连接心②连接.D.①连接心②连接d解析：(1)因电压表的内阻远大于待测电阻的阻值,故采用电流表外接法,又知滑动变阻器采用分压电路接线,故测R阻值的最优连接方式为导线①连接〃.导线②连接⑵作图如下图,那么Rk等二黄.二4.4..⑶根据电阻定律可得A二,齐二方故处二拈,要测&的阻值,与测量拈一样,最优的连线应①连接明②连接d,故B正确.答案：(IM d⑵图见解析4.4〜4.7 (3)B9.某同学改装和校准电压表的电路图如下图,图中虚线框内是电压表的改装电路.(1)表头G满偏电流为100 N A,表头上标记的内阻值为900 Q/卜4和R是定值电阻.利用品和表头构成1 mA的电流表,然后再将其改装为两个量程的电压表.假设使用.、力两个接线柱,电压表的量程为IV;假设使用a、c两个接线柱,电压表的量程为3 V.那么根据题给条件,定值电阻的阻值应选〃尸Q, R1=n, R3= _____________________________________________________ a(2)用量程为3 V,内阻为2 500 <1的标准电压表0对改装表3 V挡的不同刻度进行校准.所用电池的电动势E为5 V；滑动变阻器R有两种规格,最大阻值分别为50.和5 ko. 为方便实验中调节电压,图中R应选用最大阻值为.的滑动变阻器.(3)校准时,在闭合开关S前,滑动变阻器的滑动端P应靠近____________ (填或“N〞)端.(4)假设由于表头G上标记的内阻值不准,造成改装后电压表的读数比标准电压表的读数偏小,那么表头G内阻的真实值__________ (填“大于〞或“小于〞)900 0.解析：⑴根据题意,修与表头G构成1mA的电流表,那么二(1-4寐1,得〃产100 .；假设使用.、力两个接线柱,电压表的量程为IV,那么R?二出产二910 Q ：假设使用a、c两个接线柱,电压表的量程为3 V,那么心」"产 .以二2 00() Q.(2)电压表与改装电表并联之后,电阻小于2 500 Q,对于分压式电路,要求滑动变阻器的最大阻值小于并联局部,同时还要便于调节,故滑动变阻器选择小电阻,即选择50.的电阻.⑶在闭合开关S前,滑动变阻器的滑动端P应靠近M端,使并联局部分压为零,起到保护作用.(4)改装后电压表的读数比标准电压表的读数偏小,说明通过表头G的电流偏小,那么实际电阻偏大,故表头G内阻的真实值大于900 a答案：⑴100 910 2 000 (2)50 ⑶M (4)大于10.某同学利用如图⑶所示的电路测量一微安表(量程为100 piA,内阻大约为2 500 Q) 的内阻.可使用的器材有：两个滑动变阻器R、4(其中一个阻值为20.,另一个阻值为2 000.)；电阻箱七(最大阻值为99 999.9 O).电源£(电动势约为1.5 V)；单刀开关和S2.C. D分别为两个滑动变阻器的滑片.(1)按原理图⑶将图(b)中的实物连线.(2)完成以下填空：①拈的阻值为.俅“20〞或“2 000〞).②为了保护微安表,开始时将Ri的滑片C滑到接近图⑶中滑动变阻器的端(填“左〞或"右〞)对应的位置；将此的滑片O置于中间位置附近.③将电阻箱心的阻值置于2 500.0.,接通号.将拈的滑片置于适当位置,再反复调节 %的滑片.的位置.最终使得接通S2前后,微安表的示数保持不变,这说明Sz接通前8 与.所在位置的电势(填“相等〞或“不相等〞).④将电阻箱氏和微安表位置对调,其他条件保持不变,发现将R,的阻值置于2 601.0 Q 时,在接通S2前后,微安表的示数也保持不变.待测微安表的内阻为.(结果保存到个位).⑶写出一条提升测量微安表内阻精度的建议:解析：(1)根据原理图(a),将图(b)中的实物连线如下图.(2)①滑动变阻器R在实验中为限制电路,且为分压接法,应选总阻值小的滑动变阻器, 故R1的阻值为20 a②为了保护微安表,&闭合时,微安表上的电压为零,故开始时应将R的滑片C滑到滑动变阻器的左端.③接通S2前后,微安表的示数保持不变,说明S2闭合后,没有电流流过S2,故B、D 两点的电势相等.@实验过程中,由于测量电路,即由此、&组成的电路的阻值很大,可认为测量电路两端的电压不变,故四与兄互换后通过心、心和⑭的电流不变,电路如下图.由于艮O两点的电势相等,对于图甲,八/e2二/水,hRzi=/zRf二:Azi K对于图乙,/山以二〃'所以&A 二返就i 二5 500 X 2 601.= 2550.・⑶提升测微安表内阻的精度,可减小系统误差,如调节Q上的分压,尽可能使微安表接近满量程.答案：〔1〕见解析图〔2〕①20②左③相等④2 550⑶调节拈上的分压,尽可能使微安表接近满量程。

电学实验作业（答案）1. 下图所列的4个图象中，最能正确地表示家庭常用的白炽电灯在不同电压下消耗的电功率P 与电压平方U 2之间的函数关系的是以下哪个图象（ C ）A. B. C. D.解：此图象描述P 随U 2变化的规律，由功率表达式知： U 越大，电阻越大，图象上对应点与原点连线的斜率越小。

选C 。

2. 四个电热器连接如图7-2-10所示，其中R 1＝R 3＝10Ω，R 2＝R 4＝40Ω，今将输入端接在电压为U 的电路中，那么，它们功率关系是（ C ） A ．P 1>P 2>P 3>P 4B ．P 1>P 3>P 2>P 4C ．P 2>P 1>P 3>P 4D ．P 4>P 3>P 2>P 13. 一根阻值为R 的均匀电阻丝，在下列哪种情况下其阻值仍为R ，设温度不变（ D ）A ．当长度不变，横截面积增大一倍时B ．当横截面积不变，长度增加一倍时C ．当长度和横截面半径都缩小一倍时D ．当长度和横截面积都扩大一倍时4. 用多用电表测直流电压U 和测电阻R 时，若红表笔插入多用电表的“＋”插孔，则（ B ）A ．测U 时电流从红表笔流入多用表，测R 时电流从红表笔流出多用表B ．测U 和测R 时电流均从红表笔流入多用电表C ．测U 和测R 时电流均从红表笔流出多用电表D ．测U 时电流从红表笔流出多用电表，测R 时电流从红表笔流入多用电表5.如图所示的电路中,电源内阻不能忽略，R 1＝10Ω, R 2＝8Ω,当开关S 扳到位置1时,电压表的读数为2.0 V ,当开关S 扳到位置2时,电压表的读数可能是( B )A.2.2B.1.9 VC.1.6 VD.1.4 V【解析】 当开关S 扳到位置1时，E=2+2/10r ，当开关S 扳到位置2时，E=U+U/8r ，由以上两式得: U=（80+8r ）÷（40+5r ），式中r>0、U<2.0 V ，把题中选项B 、C 、D 的数据代入可知，选项B 正确。

高考物理电学实验专题训练一、实验题1.某同学使用如图甲所示器材测定小灯泡在不同电压下的阻值,已知小灯泡标有“2.5V,1.25W”字样,备选滑动变阻器有两种规格,1R 标有“10Ω,2A”,2R 标有“100Ω,0.2A”。
