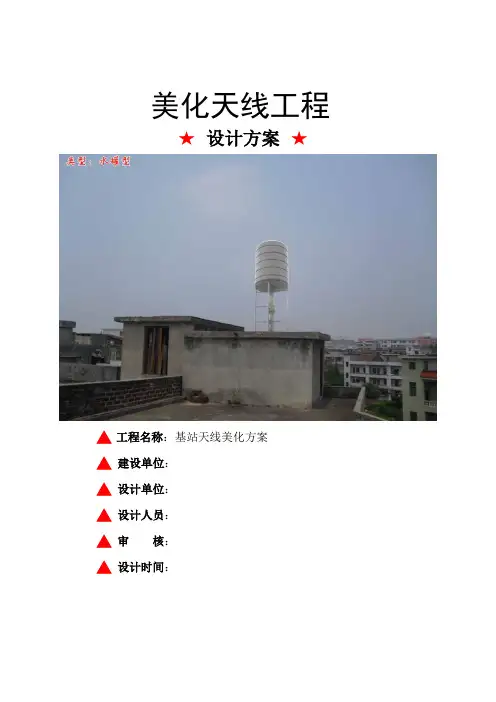

美化天线工程设计方案工程名称：基站天线美化方案建设单位：设计单位：设计人员：审核：设计时间：目录1、方案概述 (3)2、设计依据 (3)3、天线安装参数 (3)4、设计方案分析 (4)4.1.设计思路 (4)4.2美化前、后效果图对比 (5)4.3美化天线设备性能指标 (6)4.4、防雷分析 (6)4.5、底座安装施工及防水处理 (6)5．美化天线性能指标分析 (8)5.1风力分析 (8)6、工程说明: (9)7、施工说明 (11)7.1美化天线安装位置平面图 (11)7.2施工组织方案 (12)1、方案概述初二小基站位于郴州市安仁县某居民楼4层顶炮台上，根据现场勘察情况以及移动公司（设计院）对天线安装高度要求，采用水罐型美化天线，这种天线罩在房顶上具有良化的隐蔽效果，在满足天线挂高及覆盖范围要求的基础上也美化了该区视觉环境，同时减少居民对无线电磁环境的抵触。

2、设计依据✧原邮电部颁布的《900MHzTDMA数字公用陆地蜂窝移动通信网技术体制》（TZ019-95）；✧信息产业部颁布的《900M/1800MHz TDMA数字蜂窝移动通信网工程设计规范》（YD 5104-2003）；✧《建筑结构荷载规范》GB 50009—2001✧《混凝土结构设计规范》GB 50010—2002✧《钢结构设计规范》GB 50017—2003✧《高耸结构设计规范》GBJ 135-90✧《移动通信基站防雷与接地设计规范》YD5068-98✧《建筑物防雷设计规范》(GB50057-94)✧与郴州移动公司签订的有关合同；✧移动公司提供的数据以及现场采集数据。

3、天线安装参数3.1、天线安装参数（具体参数按设计院要求）天线编号天线型号尺寸（mm）方位角机械下倾电调下倾备注Cell1Cell2 Cell3美化外罩型号尺寸为：水罐型:Ф1540m m ×5500mm （含底座3000mm ）；3.2、水罐型美化罩天线下倾角设计公式:水罐型美化外罩天线最大机械下倾角计算公式： 公式1: 机械下倾角a=asin{(L1-L5)/L4} 公式2: 机械下倾角a=atan{(L1-L5)/L3} 注：1、L1=22-(L2/2)10)-(D/22、L2：天线宽度。

美化天线产品及案例一、普通基站类1、一体化集束天线(避雷杆型)●一体化集束天线❖说明：●适合于新建站址；●由于只有单层天线外罩，每个扇区不独立封装，三个扇区共用一个天线罩封装；●一体化集约设计，体积较小；重量轻，结构强度高。

●运输、安装过程看不到天线，较为隐蔽，安装方便。

●楼面安装，高度2~12米可选，内置三扇区辐射单元，设有爬梯和维护门，可调节天线下倾角和方位角。

●外形简洁修长，具有较强的隐蔽性。

2、排气管型天线●一体化集束天线❖说明：●单扇区电调天线,方位角下倾角可调。

●直径200mm,高度2500-4000mm.●一体化集约设计，体积较小；重量轻，结构强度高。

●运输、安装过程看不到天线，隐蔽性强，安装方便。

3、集束隐蔽外罩❖说明：●楼面安装，高度2~12米可选，可同时安装1~3副天线，根据不同的杆体高度设有爬梯、维护平台和维护门，可通过维护门对罩子内部的天线进行维护。

●适合于公共场所和居民住宅小区等。

特点：●可同时适用于新建站点和旧站改造；●产品结构可拆分，能够分体打包，运输搬运都较为方便；●可根据具体站点要求灵活选配多种不同参数、尺寸的天线；●由于无需集成天线，外罩的生产较为简单，供货较快。

4、半自动组合型❖说明：●楼面安装，高度2~12米可选，可同时安装1~3副天线，根据不同的杆体高度设有爬梯、维护平台和维护门，可通过维护门对罩子内部的天线进行维护。

●表面标准色：纯白色带条纹；●可内置三扇区天线；●外罩通过机械传动开闭，方便维护；●可直接安装，或选购各种高度的钢杆隐蔽辅材使用。

5、排风管型❖说明：●属于一体化单扇区隐蔽天线产品，一般用于商务区或住宅区楼顶，可以直接安装在楼顶。

●可根据需要挂在建筑物墙面的不同位置，外罩底部设有维护门，可直接调节装置调节天线的方位角和机械下倾角度，安装和后期维护都很方便。

6、烟囱型❖说明：●属于一体化单扇区隐蔽天线产品，一般用于商务区或住宅区楼顶，可以直接安装在楼顶。

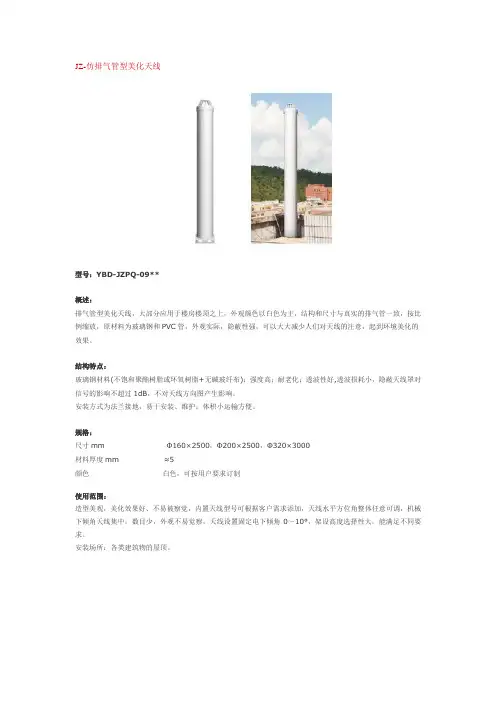

JZ-仿排气管型美化天线型号：YBD-JZPQ-09**概述：排气管型美化天线，大部分应用于楼房楼顶之上，外观颜色以白色为主，结构和尺寸与真实的排气管一致，按比例缩放，原材料为玻璃钢和PVC管，外观实际，隐蔽性强，可以大大减少人们对天线的注意，起到环境美化的效果。

结构特点：玻璃钢材料(不饱和聚酯树脂或环氧树脂+无碱玻纤布)；强度高；耐老化；透波性好,透波损耗小，隐蔽天线罩对信号的影响不超过1dB，不对天线方向图产生影响。

安装方式为法兰接地，易于安装、维护；体积小运输方便。

规格：尺寸mm Ф160×2500，Ф200×2500，Ф320×3000材料厚度mm ≈5颜色白色，可按用户要求订制使用范围：造型美观，美化效果好、不易被察觉，内置天线型号可根据客户需求添加，天线水平方位角整体任意可调，机械下倾角天线集中，数目少，外观不易觉察，天线设置固定电下倾角0～10°，架设高度选择性大，能满足不同要求。

安装场所：各类建筑物的屋顶。

双频双极化排气管型一体化美化天线产品尺寸：外罩φ200*2500mm频率范围：824~960MHz 1710~2170MHz 增益:824~960MHz ≥14.1710~2170MHz ≥16.5dBi驻波比: ≤1.5前后比: ≥25dB输入阻抗: 50Ω前后比: ≥25dB水平面波瓣宽度: 65°±5°垂直面波瓣宽度: 15° 7°主瓣下倾: 0°~14° 0°~8°功率容量: 200W尺寸(净天线):Φ200mm,长度:2000-4000mm 重量(净天线):≥38Kg颜色：颜色可根据现场环境定制水平调角：±45°旋钮调节或遥控调节倾角调节方式：旋钮手动调节或遥控调节安装方式：楼面基础、挂墙、锚固安装维护方式：底侧维护门烟囱式美化天线产品型号:烟囱式美化天线。

美化天线图形介绍————————————————————————————————作者：————————————————————————————————日期:ﻩ空调型主体外观尺寸 (mm):小空调： 500x650x250 中空调： 850x875x340大空调： 1500x875x550 特大空调： 1750x875x550 （可定制）空调型美化天线描述1)概述:安装于楼体顶台或侧墙的隐蔽美化天线，楼面侧墙安装或者落地安装，颜色图案标准。

2 ）产品配置：１、同时支持5度机械下倾,配一支天线时机械下倾最大方向40度；2 、标准配置含一支抱杆、外罩、锚固用化学螺栓等。

３)优点及特点：1 、隐蔽效果非常好，通用性最好，是常见的楼体附属物件;2 、外罩背面开维护孔，可方便维护;3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；4 、支架采用化学螺栓锚固,可即时安装,抗震动;4 ）建议安装场所：a ．楼顶电梯间或局部高处的顶台(优先安装场所）。

ｂ .楼体外侧墙面。

变色龙型主题外观尺寸（ mm ） 1640x500x480 （可定制）变色龙美化天线描述1）概述：安装与楼体外墙的隐蔽美化天线紧贴外墙安装，颜色外观与楼体一致,为定制图案。

2 ) 产品配置：1 、适合１支长1.５米及以下,宽0.27米及以下天线安装；2 、50０×4７5mm规格外罩可实现最大５度机械下倾;3 、标准配置含抱杆、外罩、锚固用化学螺栓等。

3 ) 优点及特点:1 、隐蔽效果很好，不易被察觉；2 、美化外罩侧面开有维护口,可方便维护；外罩与支架之间可相对滑动,方便安装和维护;3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能;4 、颜色外观与楼体一致,为定制图案；５、支架采用化学螺栓锚固，可即时安装，抗震动;4）缺点：安装墙面为楼体外墙面时，安装和维护会稍有不便，需要使用安全吊篮。

5)建议安装场所:a. 楼顶电梯间或局部高台外侧墙(优选安装场所）。

DIY无线天线大集合网络覆盖范围小、无线信号不稳定，经常出现断线现象，你只能提着笔记本电脑在一个狭小的区域移动，不断改变无线路由、无线AP的位置……在使用无线网络的时候，你肯定会遇到或即将遇到这些令人不爽的问题。

解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。

然而，购买无线增益天线需要掏出不少银子，可能花费上百元甚至上千元的费用。

不想花钱又要提高信号覆盖范围，是否能找到鱼与熊掌兼得的办法？对于DIY用户来说，这个问题非常简单、也非常有趣，因为在我们日常生活仲很多日用品、甚至废弃物都可以作为制作无线天线的材料，人人都可动手制作性能出色的无线天线，下面我们就来为大家摘录一些网友们自己制作天线的文章，希望对大家会有所帮助。

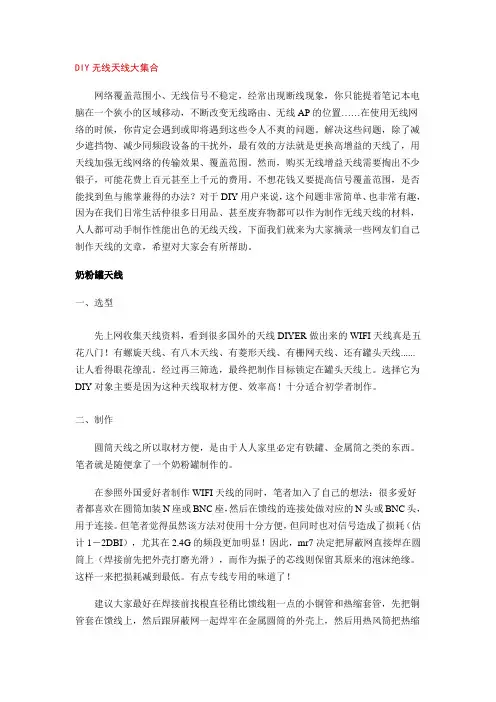

奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
