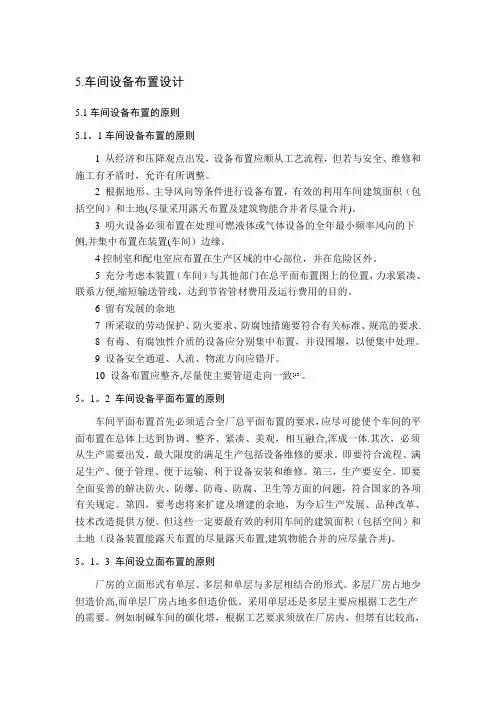

5.车间设备布置设计5.1车间设备布置的原则5.1。

1车间设备布置的原则1 从经济和压降观点出发，设备布置应顺从工艺流程，但若与安全、维修和施工有矛盾时，允许有所调整。

2 根据地形、主导风向等条件进行设备布置，有效的利用车间建筑面积（包括空间）和土地(尽量采用露天布置及建筑物能合并者尽量合并)。

3 明火设备必须布置在处理可燃液体或气体设备的全年最小频率风向的下侧,并集中布置在装置(车间）边缘。

4控制室和配电室应布置在生产区域的中心部位，并在危险区外。

5 充分考虑本装置（车间）与其他部门在总平面布置图上的位置，力求紧凑、联系方便,缩短输送管线，达到节省管材费用及运行费用的目的。

6 留有发展的余地7 所采取的劳动保护、防火要求、防腐蚀措施要符合有关标准、规范的要求.8 有毒、有腐蚀性介质的设备应分别集中布置，并设围堰，以便集中处理。

9 设备安全通道、人流、物流方向应错开。

10 设备布置应整齐,尽量使主要管道走向一致[13］。

5。

1。

2 车间设备平面布置的原则车间平面布置首先必须适合全厂总平面布置的要求，应尽可能使个车间的平面布置在总体上达到协调、整齐、紧凑、美观，相互融合,浑成一体.其次，必须从生产需要出发，最大限度的满足生产包括设备维修的要求。

即要符合流程、满足生产、便于管理、便于运输、利于设备安装和维修。

第三，生产要安全。

即要全面妥善的解决防火、防爆、防毒、防腐、卫生等方面的问题，符合国家的各项有关规定。

第四，要考虑将来扩建及增建的余地，为今后生产发展、品种改革、技术改造提供方便。

但这些一定要最有效的利用车间的建筑面积（包括空间）和土地（设备装置能露天布置的尽量露天布置,建筑物能合并的应尽量合并)。
