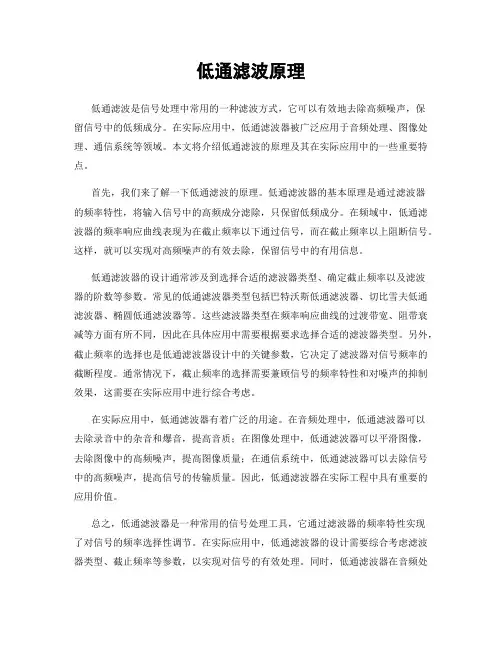

低通滤波原理低通滤波是信号处理中常用的一种滤波方式,它可以有效地去除高频噪声,保留信号中的低频成分。
在实际应用中,低通滤波器被广泛应用于音频处理、图像处理、通信系统等领域。
本文将介绍低通滤波的原理及其在实际应用中的一些重要特点。
首先,我们来了解一下低通滤波的原理。
低通滤波器的基本原理是通过滤波器的频率特性,将输入信号中的高频成分滤除,只保留低频成分。
在频域中,低通滤波器的频率响应曲线表现为在截止频率以下通过信号,而在截止频率以上阻断信号。
这样,就可以实现对高频噪声的有效去除,保留信号中的有用信息。
低通滤波器的设计通常涉及到选择合适的滤波器类型、确定截止频率以及滤波器的阶数等参数。
常见的低通滤波器类型包括巴特沃斯低通滤波器、切比雪夫低通滤波器、椭圆低通滤波器等。
这些滤波器类型在频率响应曲线的过渡带宽、阻带衰减等方面有所不同,因此在具体应用中需要根据要求选择合适的滤波器类型。
另外,截止频率的选择也是低通滤波器设计中的关键参数,它决定了滤波器对信号频率的截断程度。
通常情况下,截止频率的选择需要兼顾信号的频率特性和对噪声的抑制效果,这需要在实际应用中进行综合考虑。
在实际应用中,低通滤波器有着广泛的用途。
在音频处理中,低通滤波器可以去除录音中的杂音和爆音,提高音质;在图像处理中,低通滤波器可以平滑图像,去除图像中的高频噪声,提高图像质量;在通信系统中,低通滤波器可以去除信号中的高频噪声,提高信号的传输质量。
因此,低通滤波器在实际工程中具有重要的应用价值。
总之,低通滤波器是一种常用的信号处理工具,它通过滤波器的频率特性实现了对信号的频率选择性调节。
在实际应用中,低通滤波器的设计需要综合考虑滤波器类型、截止频率等参数,以实现对信号的有效处理。
同时,低通滤波器在音频处理、图像处理、通信系统等领域具有重要的应用价值,对提高信号质量和系统性能有着积极的作用。
希望本文对低通滤波器的原理及应用有所帮助,谢谢阅读!。
低通滤波器的设计一、理论基础1.数字滤波器基本原理数字滤波器是一种利用数字信号进行滤波的设备,通常由差分方程或差分方程的图解形式表示。
常见的数字滤波器类型包括递归滤波器(IIR)和非递归滤波器(FIR)。
2.数字滤波器的特性数字滤波器的特性包括通带增益、阻带增益和截止频率等。
根据不同的应用需求,我们可以选择合适的特性来设计我们所需的低通滤波器。
二、设计方法1.IIR滤波器设计IIR滤波器的设计主要基于模拟滤波器的特性转换方法,其中一种常用的方法是双线性变换法。
该方法将模拟滤波器的差分方程转换为数字滤波器的差分方程,从而实现数字滤波器的设计。
2.FIR滤波器设计FIR滤波器的设计主要基于窗函数法,该方法通过选择合适的窗函数来设计滤波器。
常见的窗函数包括矩形窗、汉宁窗和哈密顿窗等。
设计时,我们需要确定滤波器的阶数和窗函数类型,并选择合适的截止频率来满足需求。
三、设计实例以下是一个设计实例,假设我们需要设计一个以1kHz为截止频率的低通滤波器。
1.IIR滤波器设计(1)选择一个合适的模拟滤波器类型,如巴特沃斯滤波器。
(2)根据设计需求,选择合适的阶数和阻带增益。
(3)使用双线性变换法将模拟滤波器转换为数字滤波器。
(4)根据设计的数字滤波器的差分方程,计算滤波器系数。
(5)实现滤波器功能,可采用MATLAB等工具进行实现。
2.FIR滤波器设计(1)确定滤波器的阶数和窗函数类型,如选择100阶汉宁窗。
(2)根据截止频率和采样频率,计算滤波器的归一化频率。
(3)使用窗函数和归一化频率,计算滤波器的频域响应。
(4)根据频域响应,计算滤波器的时域响应。
(5)实现滤波器功能,可采用MATLAB等工具进行实现。
四、总结低通滤波器的设计是一个复杂的过程,需要根据具体的需求选择合适的滤波器类型和设计方法。
在设计过程中,需要考虑滤波器的特性、阶数、截止频率等因素,并利用数学工具进行计算和实现。
同时,设计的效果也需要进行验证和调试,以确保滤波器能够实现预期的功能。
低通滤波器工作原理和应用实例低通滤波器容许低频信号通过,但减弱(或减少)频率高于截止频率的信号的通过。
对于不同滤波器而言,每个频率的信号的减弱程度不同。
当使用在音频应用时,它有时被称为高频剪切滤波器,或高音消除滤波器。
高通滤波器则相反,而带通滤波器则是高通滤波器同低通滤波器的组合.低通滤波器概念有许多不同的形式,其中包括电子线路(如音频设备中使用的hiss滤波器、平滑数据的数字算法、音障(acoustic barriers)、图像模糊处理等等。
低通滤波器在信号处理中的作用等同于其它领域如金融领域中移动平均数(moving average)所起的作用;这两个工具都通过剔除短期波动、保留长期发展趋势提供了信号的平滑形式。
低通滤波器实例RC电路实现的一个低通电子滤波器一个固体屏障就是一个声波的低通滤波器。
当另外一个房间中播放音乐时,很容易听到音乐的低音,但是高音部分大部分被过滤掉了。
类似的情况是,一辆小汽车中非常大的音乐声在另外一个车中的人听来却是低音节拍,因为这时封闭的汽车(和空气间隔)起到了低通滤波器的作用,减弱了所有的高音。
电子低通滤波器用来驱动重低音喇叭(subwoofer)和其它类型的扩音器、并且阻塞它们不能有效传播的高音节拍。
无线电发射机使用低通滤波器阻塞可能引起与其它通信发生干扰的谐波发射。
DSL分离器使用低通和高通滤波器分离共享使用双绞线的DSL和POTS信号。
低通滤波器也在如Roland公司这样的模拟合成器(synthesiser)合成的电子音乐声音处理中发挥着重要的作用。
参见subtractive synthesis.[编辑]理想与实际滤波器一个理想的低通滤波器能够完全剔除高于截止频率的所有频率信号并且低于截止频率的信号可以不受影响地通过。
实际上的转换区域也不再存在。
一个理想的低通滤波器可以用数学的方法(理论上)在频域中用信号乘以矩形函数得到,作为具有同样效果的方法,也可以在时域与sinc函数作卷积得到。

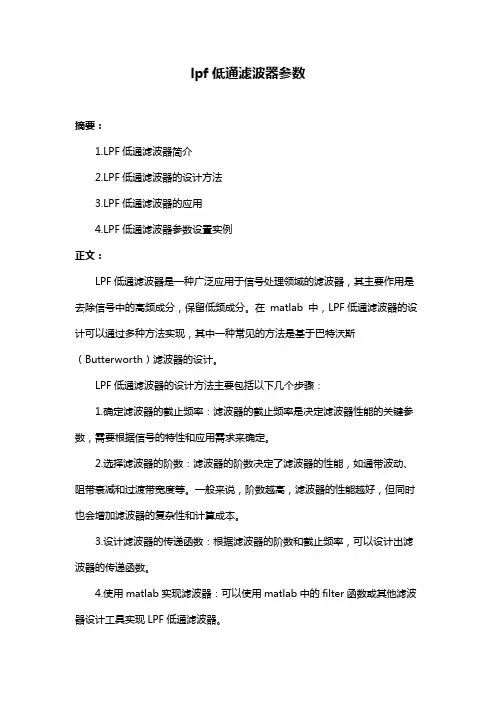

lpf低通滤波器参数摘要:1.LPF低通滤波器简介2.LPF低通滤波器的设计方法3.LPF低通滤波器的应用4.LPF低通滤波器参数设置实例正文:LPF低通滤波器是一种广泛应用于信号处理领域的滤波器,其主要作用是去除信号中的高频成分,保留低频成分。
在matlab 中,LPF低通滤波器的设计可以通过多种方法实现,其中一种常见的方法是基于巴特沃斯(Butterworth)滤波器的设计。
LPF低通滤波器的设计方法主要包括以下几个步骤:1.确定滤波器的截止频率:滤波器的截止频率是决定滤波器性能的关键参数,需要根据信号的特性和应用需求来确定。
2.选择滤波器的阶数:滤波器的阶数决定了滤波器的性能,如通带波动、阻带衰减和过渡带宽度等。
一般来说,阶数越高,滤波器的性能越好,但同时也会增加滤波器的复杂性和计算成本。
3.设计滤波器的传递函数:根据滤波器的阶数和截止频率,可以设计出滤波器的传递函数。
4.使用matlab实现滤波器:可以使用matlab中的filter函数或其他滤波器设计工具实现LPF低通滤波器。
LPF低通滤波器的应用广泛,包括但不限于音频处理、图像处理、通信系统等。
例如,在音频处理中,LPF低通滤波器可以用于去除高频噪声,提高音频信号的质量;在图像处理中,LPF低通滤波器可以用于去除图像噪声,提高图像的清晰度。
在实际应用中,LPF低通滤波器的参数设置需要根据具体需求进行调整。
一种常见的方法是根据截止频率和滤波器的阶数来计算滤波器的参数。
此外,还可以通过仿真和实验来调整滤波器的参数,以达到最佳的性能。
总之,LPF低通滤波器是一种重要的信号处理工具,其设计方法和应用广泛。

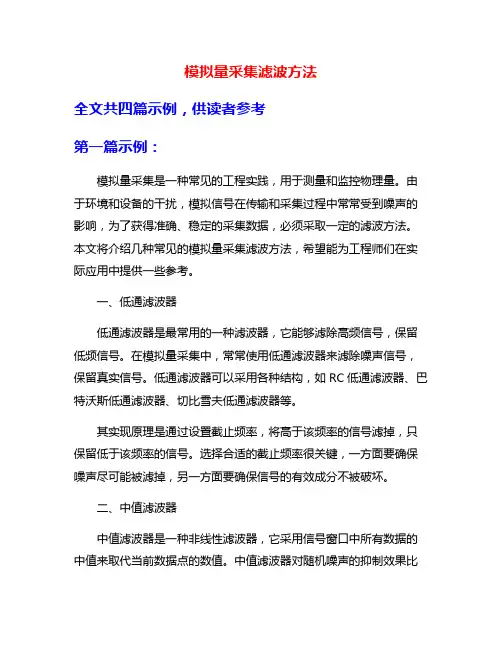

模拟量采集滤波方法全文共四篇示例,供读者参考第一篇示例:模拟量采集是一种常见的工程实践,用于测量和监控物理量。
由于环境和设备的干扰,模拟信号在传输和采集过程中常常受到噪声的影响,为了获得准确、稳定的采集数据,必须采取一定的滤波方法。
本文将介绍几种常见的模拟量采集滤波方法,希望能为工程师们在实际应用中提供一些参考。
一、低通滤波器低通滤波器是最常用的一种滤波器,它能够滤除高频信号,保留低频信号。
在模拟量采集中,常常使用低通滤波器来滤除噪声信号,保留真实信号。
低通滤波器可以采用各种结构,如RC低通滤波器、巴特沃斯低通滤波器、切比雪夫低通滤波器等。
其实现原理是通过设置截止频率,将高于该频率的信号滤掉,只保留低于该频率的信号。
选择合适的截止频率很关键,一方面要确保噪声尽可能被滤掉,另一方面要确保信号的有效成分不被破坏。
二、中值滤波器中值滤波器是一种非线性滤波器,它采用信号窗口中所有数据的中值来取代当前数据点的数值。
中值滤波器对随机噪声的抑制效果比较好,而且能够保持信号的边缘信息,适用于各种实时信号的滤波处理。
中值滤波器的实现比较简单,只需要将信号数据按大小进行排序,然后取中间值即可。
不过需要注意的是,中值滤波器的延时较大,不适用于对信号的实时性要求较高的场合。
三、滑动平均滤波器滑动平均滤波器是一种简单有效的滤波方法,它通过对一定时间内的数据进行平均处理来降低噪声干扰。
滑动平均滤波器主要分为简单滑动平均和加权滑动平均两种。
简单滑动平均是将一定时间窗口内的信号数据进行累加求和,然后除以窗口长度得到平均值。
加权滑动平均则是对信号数据进行加权处理,根据信号的重要程度不同,给予不同的权重。
滑动平均滤波器的优点是实现简单、操作方便,而且对周期性的噪声有较好的去除效果。
不过需要注意的是,滑动平均滤波器对信号的实时性要求较高,滞后性比较明显。
四、卡尔曼滤波器卡尔曼滤波器是一种递推滤波器,主要用于动态系统的估计和控制。
它结合了系统模型和观测数据,通过对系统状态的估计来去除噪声干扰。

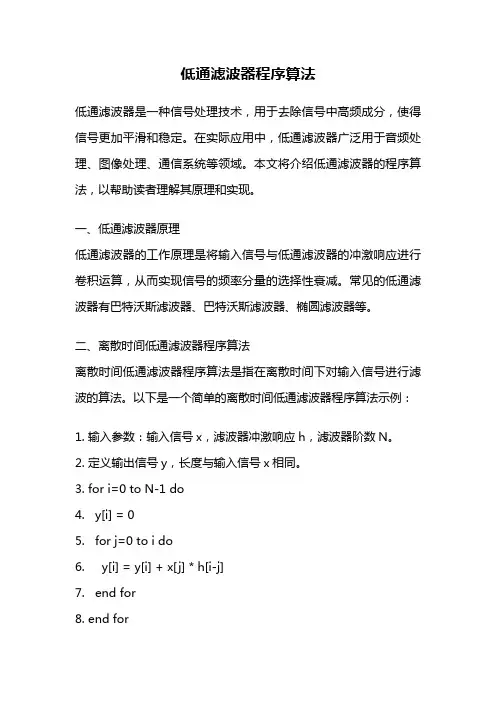

低通滤波器程序算法低通滤波器是一种信号处理技术,用于去除信号中高频成分,使得信号更加平滑和稳定。
在实际应用中,低通滤波器广泛用于音频处理、图像处理、通信系统等领域。
本文将介绍低通滤波器的程序算法,以帮助读者理解其原理和实现。
一、低通滤波器原理低通滤波器的工作原理是将输入信号与低通滤波器的冲激响应进行卷积运算,从而实现信号的频率分量的选择性衰减。
常见的低通滤波器有巴特沃斯滤波器、巴特沃斯滤波器、椭圆滤波器等。
二、离散时间低通滤波器程序算法离散时间低通滤波器程序算法是指在离散时间下对输入信号进行滤波的算法。
以下是一个简单的离散时间低通滤波器程序算法示例:1. 输入参数:输入信号x,滤波器冲激响应h,滤波器阶数N。
2. 定义输出信号y,长度与输入信号x相同。
3. for i=0 to N-1 do4. y[i] = 05. for j=0 to i do6. y[i] = y[i] + x[j] * h[i-j]7. end for8. end for9. for i=N to length(x)-1 do10. y[i] = 011. for j=0 to N-1 do12. y[i] = y[i] + x[i-j] * h[j]13. end for14. end for以上算法描述了一个简单的离散时间低通滤波器程序。
程序首先定义了输出信号y,并将其初始化为0。
然后,通过两个for循环分别对前N个样本和后续的样本进行处理。
在每个循环中,通过卷积运算将输入信号x与滤波器冲激响应h相乘并累加得到输出信号y的对应样本。
三、低通滤波器程序实例下面以一个简单的音频处理任务为例,展示如何使用低通滤波器程序算法对音频信号进行处理。
假设我们有一段音频信号,采样率为44100Hz,时长为10秒。
我们希望对这段音频信号进行低通滤波,将频率高于1kHz的部分去除。
我们需要设计一个滤波器冲激响应h。
在本例中,我们选择一个巴特沃斯滤波器,阶数为4,截止频率为1kHz。

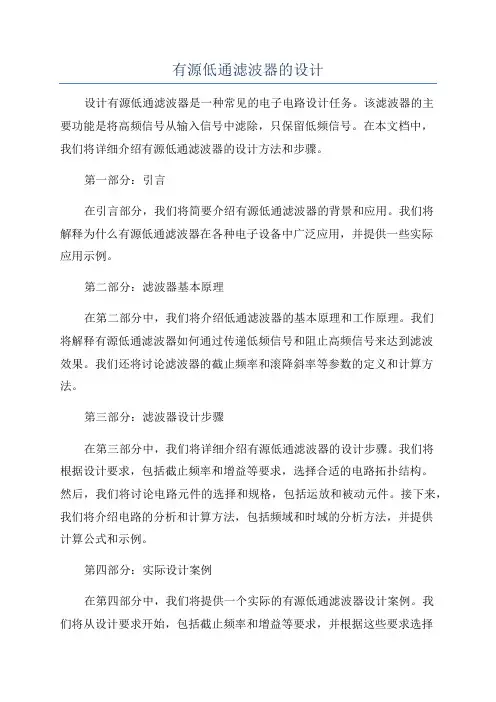

有源低通滤波器的设计设计有源低通滤波器是一种常见的电子电路设计任务。
该滤波器的主要功能是将高频信号从输入信号中滤除,只保留低频信号。
在本文档中,我们将详细介绍有源低通滤波器的设计方法和步骤。
第一部分:引言在引言部分,我们将简要介绍有源低通滤波器的背景和应用。
我们将解释为什么有源低通滤波器在各种电子设备中广泛应用,并提供一些实际应用示例。
第二部分:滤波器基本原理在第二部分中,我们将介绍低通滤波器的基本原理和工作原理。
我们将解释有源低通滤波器如何通过传递低频信号和阻止高频信号来达到滤波效果。
我们还将讨论滤波器的截止频率和滚降斜率等参数的定义和计算方法。
第三部分:滤波器设计步骤在第三部分中,我们将详细介绍有源低通滤波器的设计步骤。
我们将根据设计要求,包括截止频率和增益等要求,选择合适的电路拓扑结构。
然后,我们将讨论电路元件的选择和规格,包括运放和被动元件。
接下来,我们将介绍电路的分析和计算方法,包括频域和时域的分析方法,并提供计算公式和示例。
第四部分:实际设计案例在第四部分中,我们将提供一个实际的有源低通滤波器设计案例。
我们将从设计要求开始,包括截止频率和增益等要求,并根据这些要求选择合适的电路拓扑结构和元件。
然后,我们将进行电路的分析和计算,并给出详细的设计步骤。
最后,我们将讨论实际电路的性能和稳定性等方面的考虑。
第五部分:仿真和实验结果在第五部分中,我们将使用电子电路仿真软件对设计的有源低通滤波器进行仿真验证。
我们将讨论仿真结果,并与设计要求进行对比。
此外,我们还将设计实验方案,通过实际测量结果来验证设计的性能和稳定性。
第六部分:结论在结论部分,我们将总结整个设计过程和结果。
我们将回顾设计的目标和要求,并评估设计的性能和可行性。
最后,我们将探讨可能的改进措施和未来的研究方向。
总结:本文档提供了有源低通滤波器设计的详细步骤和实例。
通过研究本文档,读者将能够了解有源低通滤波器的原理、设计方法和计算公式,并能够根据设计要求设计出满足特定要求的有源低通滤波器电路。
低通滤波截止频率一、概述低通滤波截止频率是数字信号处理中的一个重要概念,它指的是滤波器不对通过滤波器的信号中高于某一特定频率的成分进行传递,只保留低于该频率的信号成分。
本文将从以下几个方面来探讨低通滤波截止频率的作用、计算方法以及应用实例。
二、低通滤波器简介低通滤波器是一种常用的滤波器类型,它可以将输入信号中的高频成分去除,只保留低频成分。
在信号处理中,由于噪声、干扰等原因,通常需要对信号进行滤波处理,以提取感兴趣的信号成分。
低通滤波器截止频率的选择在信号处理中非常重要。
2.1 低通滤波器的类型低通滤波器主要有两种类型:理想低通滤波器和实际低通滤波器。
理想低通滤波器是指在截止频率之前完全传递信号,截止频率之后完全阻断信号。
实际低通滤波器在截止频率之前对信号进行衰减,截止频率之后对信号进行阻断。
2.2 低通滤波器的特性低通滤波器具有以下几个特点: - 对低于截止频率的信号成分保留较好,对高于截止频率的信号成分进行衰减。
- 截止频率越高,滤波器对高频信号的衰减越大。
- 截止频率越低,滤波器对低频信号的保留效果越好。
三、低通滤波截止频率的计算方法低通滤波截止频率的计算方法根据滤波器类型的不同而有所区别。
3.1 理想低通滤波器的截止频率计算对于理想低通滤波器,截止频率可以通过下式计算得到:fc = wn / (2π)其中,fc为截止频率,wn为归一化的截止频率,其取值范围为0到1,表示截止频率与采样频率之比。
3.2 实际低通滤波器的截止频率计算对于实际低通滤波器,截止频率可以通过滤波器的传递函数来计算。
传递函数是滤波器输入信号与输出信号之间的关系,它反映了滤波器对不同频率信号的传递特性。
四、低通滤波截止频率的应用实例低通滤波截止频率在信号处理中具有广泛的应用。
下面列举几个常见的应用实例。
4.1 音频信号处理在音频信号处理中,低通滤波截止频率可以用来滤除高频噪声,提取音频信号中的主要成分。
例如,在语音识别中,可以使用低通滤波器对音频信号进行预处理,去除背景噪声,提高语音识别的准确性。

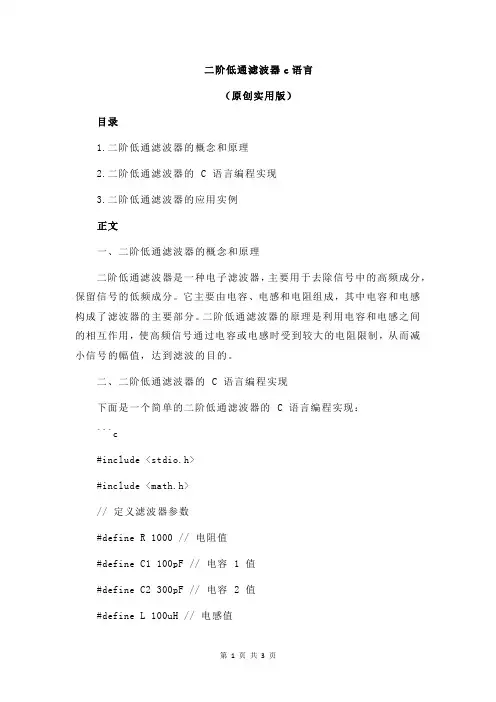

二阶低通滤波器c语言(原创实用版)目录1.二阶低通滤波器的概念和原理2.二阶低通滤波器的 C 语言编程实现3.二阶低通滤波器的应用实例正文一、二阶低通滤波器的概念和原理二阶低通滤波器是一种电子滤波器,主要用于去除信号中的高频成分,保留信号的低频成分。
它主要由电容、电感和电阻组成,其中电容和电感构成了滤波器的主要部分。
二阶低通滤波器的原理是利用电容和电感之间的相互作用,使高频信号通过电容或电感时受到较大的电阻限制,从而减小信号的幅值,达到滤波的目的。
二、二阶低通滤波器的 C 语言编程实现下面是一个简单的二阶低通滤波器的 C 语言编程实现:```c#include <stdio.h>#include <math.h>// 定义滤波器参数#define R 1000 // 电阻值#define C1 100pF // 电容 1 值#define C2 300pF // 电容 2 值#define L 100uH // 电感值// 定义滤波器函数void low_pass_filter(float *input, float *output, int n) { for (int i = 0; i < n; i++) {// 计算滤波器输出float output_value = 0;for (int j = 0; j < 2; j++) {output_value += (*input * C[j]) / (C[j] * R + L); }*output++ = output_value;// 计算滤波器输入float input_value = *input;for (int j = 0; j < 2; j++) {input_value += (*output * C[j]) / (C[j] * R + L); }*input++ = input_value;}}int main() {// 定义输入信号数组float input[] = {1, 2, 3, 4, 5};int n = sizeof(input) / sizeof(input[0]);// 定义输出信号数组float output[n];// 调用滤波器函数low_pass_filter(input, output, n);// 输出滤波器结果for (int i = 0; i < n; i++) {printf("%.2f", output[i]);}return 0;}```三、二阶低通滤波器的应用实例二阶低通滤波器广泛应用于各种电子设备中,如音频处理、图像处理等。

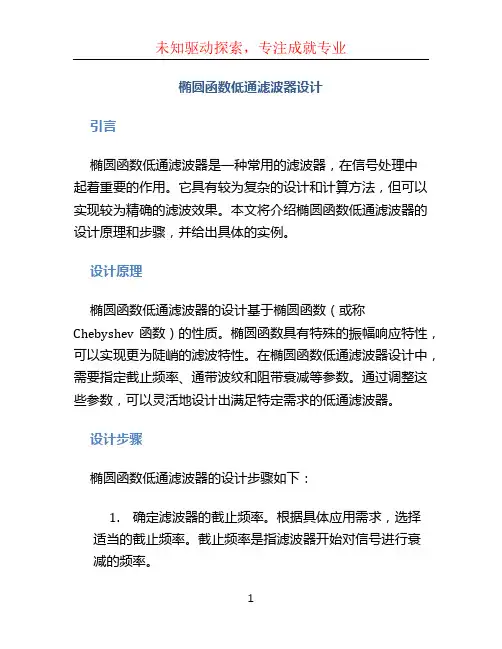

椭圆函数低通滤波器设计引言椭圆函数低通滤波器是一种常用的滤波器,在信号处理中起着重要的作用。
它具有较为复杂的设计和计算方法,但可以实现较为精确的滤波效果。
本文将介绍椭圆函数低通滤波器的设计原理和步骤,并给出具体的实例。
设计原理椭圆函数低通滤波器的设计基于椭圆函数(或称Chebyshev函数)的性质。
椭圆函数具有特殊的振幅响应特性,可以实现更为陡峭的滤波特性。
在椭圆函数低通滤波器设计中,需要指定截止频率、通带波纹和阻带衰减等参数。
通过调整这些参数,可以灵活地设计出满足特定需求的低通滤波器。
设计步骤椭圆函数低通滤波器的设计步骤如下:1.确定滤波器的截止频率。
根据具体应用需求,选择适当的截止频率。
截止频率是指滤波器开始对信号进行衰减的频率。
2.确定通带波纹和阻带衰减。
通带波纹是指通过滤波器的信号波形的最大波动幅度,阻带衰减是指滤波器对截止频率之后的频率的衰减程度。
3.根据截止频率、通带波纹和阻带衰减等参数,计算滤波器的阶数。
阶数是指滤波器的阶数,即滤波器的复杂度。
较高的阶数可以实现更陡峭的滤波特性,但也会增加滤波器的计算和设计难度。
4.根据计算的阶数,使用椭圆函数逼近方法计算椭圆函数的极点和零点。
极点和零点是滤波器设计中重要的参数,它们的位置决定了滤波器的频率响应特性。
5.根据计算得到的极点和零点,构造椭圆函数低通滤波器的传递函数。
传递函数描述了滤波器的输入输出关系。
6.对传递函数进行归一化处理,以确保滤波器的增益在通带为1。
7.根据得到的传递函数,设计数字滤波器的巴特沃斯原型。
8.使用数字滤波器设计中的双线性变换方法将巴特沃斯原型转换为数字滤波器。
实例演示以一个实例来演示椭圆函数低通滤波器的设计过程。
假设我们需要设计一个截止频率为1 kHz,通带波纹为0.5 dB,阻带衰减为40 dB的椭圆函数低通滤波器。
根据设计步骤,首先确定截止频率为1 kHz。
然后根据通带波纹和阻带衰减,选择滤波器的阶数为4。

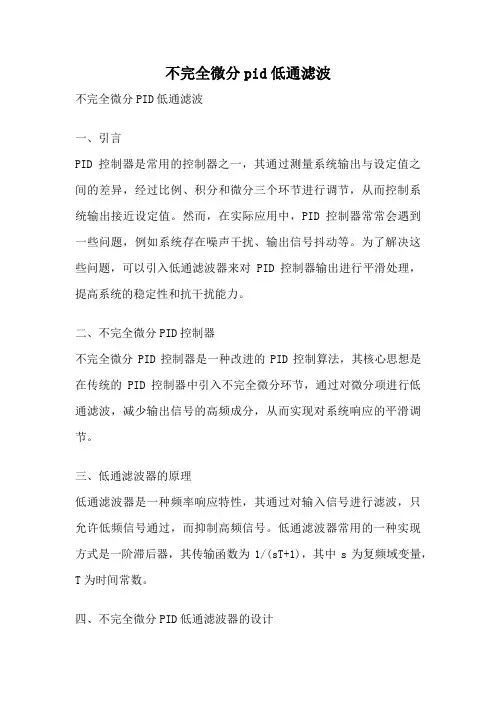

不完全微分pid低通滤波不完全微分PID低通滤波一、引言PID控制器是常用的控制器之一,其通过测量系统输出与设定值之间的差异,经过比例、积分和微分三个环节进行调节,从而控制系统输出接近设定值。
然而,在实际应用中,PID控制器常常会遇到一些问题,例如系统存在噪声干扰、输出信号抖动等。
为了解决这些问题,可以引入低通滤波器来对PID控制器输出进行平滑处理,提高系统的稳定性和抗干扰能力。
二、不完全微分PID控制器不完全微分PID控制器是一种改进的PID控制算法,其核心思想是在传统的PID控制器中引入不完全微分环节,通过对微分项进行低通滤波,减少输出信号的高频成分,从而实现对系统响应的平滑调节。
三、低通滤波器的原理低通滤波器是一种频率响应特性,其通过对输入信号进行滤波,只允许低频信号通过,而抑制高频信号。
低通滤波器常用的一种实现方式是一阶滞后器,其传输函数为1/(sT+1),其中s为复频域变量,T为时间常数。
四、不完全微分PID低通滤波器的设计在不完全微分PID控制器中,可以通过在微分环节引入低通滤波器来实现对输出信号的平滑处理。
具体而言,可以将PID控制器的输出信号与低通滤波器的输入信号相连接,通过调节低通滤波器的参数来控制输出信号的平滑程度。
五、不完全微分PID低通滤波器的优势1. 平滑输出信号:不完全微分PID低通滤波器可以有效减少输出信号中的高频成分,降低输出信号的抖动和波动,使系统响应更加平滑。
2. 提高系统稳定性:低通滤波器可以滤除噪声干扰对系统的影响,减少系统的波动和震荡,提高系统的稳定性。
3. 抗干扰能力强:通过对输出信号进行低通滤波,可以减少外界干扰对系统的影响,提高系统的抗干扰能力。
六、实例分析以温度控制系统为例,假设系统存在噪声干扰和温度波动的问题。
传统的PID控制器可能会出现输出信号抖动的情况,导致系统温度不稳定。
引入不完全微分PID低通滤波器后,可以通过对输出信号进行平滑处理,减少抖动,提高温度控制系统的稳定性。
低通滤波器应用实例简介低通滤波器是一种常见的信号处理技术,它可以将高频信号滤除,只保留低频信号。
在实际应用中,低通滤波器有着广泛的应用,例如音频处理、图像处理、通信系统等领域。
本文将介绍低通滤波器的基本原理和应用实例。
基本原理低通滤波器的基本原理是通过设置一个截止频率,将高于截止频率的信号滤除。
滤波器通常使用一组滤波器系数或滤波器的频率响应来实现。
常用的低通滤波器包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
巴特沃斯滤波器是一种理想的低通滤波器,它具有平坦的通带和陡峭的阻带。
切比雪夫滤波器是一种具有过渡带纹波的低通滤波器,可以通过调整纹波大小来权衡通带和阻带的性能。
椭圆滤波器是一种具有过渡带纹波和陡峭阻带的低通滤波器,它可以提供更好的性能,但通常比其他滤波器更复杂。
应用实例音频处理在音频处理中,低通滤波器可以用于降低高频噪声或滤除音频信号中的高频成分。
例如,在音乐录音中,可以使用低通滤波器来滤除录音设备本身的噪声或过滤掉高频演奏器乐器的噪声。
另外,低通滤波器也常用于语音处理中,可以用来提取语音信号的低频成分,以便进行语音识别或语音合成等任务。
图像处理在图像处理中,低通滤波器可以用于图像平滑或去除图像噪声。
通过对图像进行低通滤波,可以降低图像的高频细节,使得图像看起来更加平滑。
这在一些图像处理任务中非常有用,例如边缘检测、图像增强等。
同时,低通滤波器也可以用来去除图像中的噪声,例如椒盐噪声或高斯噪声。
通信系统在通信系统中,低通滤波器常用于信号调制和解调。
在信号调制过程中,低通滤波器用于限制载波信号的带宽,以便将调制的信息嵌入到载波信号中。
而在信号解调过程中,低通滤波器则用于滤除调制信号带外的噪声和干扰,以恢复原始的调制信息。
总结低通滤波器是一种重要的信号处理技术,具有广泛的应用。
本文简要介绍了低通滤波器的基本原理和应用实例,包括音频处理、图像处理和通信系统。
通过合理选择合适的滤波器类型和参数,可以根据实际需求实现信号的滤波和处理。
Sallen-Key低通滤波器是一种常见的滤波器电路,用于电子电路中对信号进行滤波和去噪。
它具有简单的结构和良好的性能,因此在各种电子设备中被广泛应用。
本文将对Sallen-Key低通滤波器的计算方法进行详细介绍,帮助读者更深入地理解这一电路的工作原理和设计过程。
1. Sallen-Key低通滤波器的基本结构Sallen-Key低通滤波器由两个电容和两个电阻组成,其基本结构如下图所示:其中,R1和R2分别为电阻,C1和C2分别为电容,Vin为输入信号,Vout为输出信号。
通过调节电阻和电容的数值,可以实现对输入信号的滤波效果,将高频噪声和干扰信号滤除,从而获得干净的输出信号。
2. Sallen-Key低通滤波器的频率响应Sallen-Key低通滤波器的频率响应是描述其滤波特性的重要参数之一。
在设计和使用滤波器时,需要了解其在不同频率下的响应情况,以便选择合适的参数和进行性能评估。
Sallen-Key低通滤波器的频率响应可以通过其传递函数来描述。
传递函数H(jω)定义为输出信号与输入信号之间的复数比值,其中jω为频率参数。
Sallen-Key低通滤波器的传递函数一般形式为:H(jω) = Vo/Vin = K/((1+jω/ω1)(1+jω/ω2))其中,Vo为输出信号,Vin为输入信号,K为传递函数的增益,ω1和ω2为滤波器的角频率。
通过传递函数,可以分析Sallen-Key低通滤波器在不同频率下的幅频特性和相频特性,进而评估其滤波效果和应用范围。
3. Sallen-Key低通滤波器的参数选择与计算在实际应用中,需要根据具体的滤波要求和电路条件来选择Sallen-Key低通滤波器的参数,并进行相应的计算。
一般来说,需要确定以下几个参数:截止频率、增益、品质因数和中心频率。
(1)截止频率截止频率是指Sallen-Key低通滤波器在该频率下对输入信号的幅度进行衰减的频率。
一般情况下,截止频率是根据滤波要求和系统性能来确定的。
高频电路低通滤波
低通滤波器是一种电子滤波器,它允许低频信号通过,而阻止或大大衰减高频信号。
在高频电路中,低通滤波器通常用于抑制不需要的高频噪声或干扰。
低通滤波器的工作原理基于电容和电感的特性。
电感在高频信号下呈现高阻抗,阻止高频信号通过,而电容在低频信号下呈现高阻抗,阻止低频信号通过。
因此,低通滤波器通常由电感和电容组成,以实现对于不同频率信号的滤波功能。
在高频电路中,低通滤波器可以用于抑制不需要的高频噪声或干扰。
例如,在无线通信系统中,低通滤波器可以用于抑制发射机产生的谐波噪声,提高通信质量。
在数字电路中,低通滤波器可以用于消除高频噪声,提高数字信号的稳定性。
低通滤波器的设计需要考虑截止频率、插入损耗、阻抗匹配等因素。
截止频率是指低通滤波器开始阻止高频信号通过的频率点,插入损耗是指低通滤波器对信号的衰减程度,阻抗匹配是指低通滤波器与电路之间的匹配程度。
总之,低通滤波器是高频电路中重要的组成部分,它可以有效地抑制不需要的高频噪声或干扰,提高信号的稳定性和质量。
摘要Protel DXP 是Altium公司于推出的最新版本的电路设计软件,该软件能实现从概念设计,顶层设计到输出产生数据以及这之间的所有分析验证和设计数据的管理。
这次课程设计就是利用Protel DXP 制作“低通滤波器”。
低通滤波器的作用是抑制高频信号,通过低频信号。
简单理解,可认为是通低频、阻高频。
低通滤波器包括有源低通滤波器和无源低通滤波器,无源低通滤波器通常由电阻、电容组成,也有采用电阻、电感和电容组成的。
有源低通滤波器一般由电阻、电容及运算放大器构成。
关键词:DXP 低通滤波器低频ABSTRACTProtel DXP Altium is introduced in the latest version of the circuit design software, this software can realize from concept design, top design to produce output data and the all the analysis between the verification and design data management. The curriculum design is to use Protel DXP production "low pass filter".Low pass filter role is to keep the high frequency signal, through the low frequency signal. Simple understanding, can be considered through low frequency and high frequency resistance. Low pass filter including active low-pass filter and passive low-pass filter, passive low-pass filter usually. Keywords: DXP low-pass filter low frequency前言随着电子,微电子技术的飞速发展,各种大规模集成电路的应用越来越广泛,电路板走线日益复杂和精密。
rc低通滤波器常数计算rc低通滤波器是一种常见的电子滤波器,广泛应用于信号处理、通信等领域。
它的核心元件是电阻(R)和电容(C),能够有效地抑制高频信号,允许低频信号通过。
本文将详细介绍rc低通滤波器的常数计算方法,并通过实例进行解析。
一、rc低通滤波器简介rc低通滤波器由电阻器和电容器组成,其基本原理是根据信号频率的不同,利用电阻和电容的阻抗特性来实现信号的筛选。
当信号频率较低时,电容的阻抗较小,电阻的阻抗较大,因此低频信号能够通过滤波器;而当信号频率较高时,电容的阻抗迅速增大,电阻的阻抗相对较小,从而抑制高频信号。
二、rc低通滤波器常数计算方法1.滤波器截止频率fc的计算滤波器的截止频率fc取决于电阻和电容的数值,可以通过以下公式计算:fc = 1 / (2 * π * R * C)其中,R为电阻值,C为电容值。
2.通带波动和阻带衰减的计算通带波动δp和阻带衰减db分别表示滤波器通带内的波动和阻带内的衰减程度。
通带波动可以通过以下公式计算:δp = 3 * (R / (R + 10 * C))阻带衰减db可以通过以下公式计算:db = 20 * log10((R + 10 * C) / (R + C))三、计算实例与分析假设我们需要设计一个截止频率为1kHz的rc低通滤波器,通带波动不大于1dB,阻带衰减不小于20dB。
可以选取电阻R=10kΩ,电容C=1μF进行计算。
1.计算滤波器截止频率fc = 1 / (2 * π * 10kΩ * 1μF) ≈ 1kHz2.计算通带波动和阻带衰减δp = 3 * (10kΩ / (10kΩ + 10 * 1μF)) ≈ 0.03dBdb = 20 * log10((10kΩ + 10 * 1μF) / (10kΩ + 1μF)) ≈ 23.01dB由计算结果可知,所设计的rc低通滤波器满足要求。
四、总结与展望本文详细介绍了rc低通滤波器的原理、常数计算方法以及实例分析。
fir低通滤波器计算引言:数字滤波器在信号处理中起着至关重要的作用。
其中,低通滤波器是一种常用的滤波器类型,用于去除信号中的高频成分,提取出较低频率的信号。
本文将介绍fir低通滤波器的计算原理和步骤,并通过实例进行说明。
一、fir低通滤波器简介fir(Finite Impulse Response)低通滤波器是一种无限长冲激响应滤波器,其特点是有限的输入信号产生有限的输出响应。
fir低通滤波器通过对输入信号进行加权平均,滤除高频成分,保留低频成分。
二、fir低通滤波器的计算步骤1. 确定滤波器的阶数和截止频率:阶数决定了滤波器的复杂程度,截止频率决定了滤波器的频率范围。
2. 设计滤波器的频率响应曲线:可以使用窗函数、最小二乘法等方法设计fir滤波器的频率响应曲线。
3. 计算滤波器的冲激响应:根据设计的频率响应曲线,通过傅里叶逆变换计算滤波器的冲激响应。
4. 对冲激响应进行归一化:将冲激响应的幅值归一化,使得滤波器的增益为1。
5. 计算滤波器的系数:根据归一化后的冲激响应,计算滤波器的系数。
三、fir低通滤波器的实例计算假设我们要设计一个阶数为10的fir低通滤波器,截止频率为2kHz。
下面是具体的计算步骤:1. 确定滤波器的阶数和截止频率:阶数为10,截止频率为2kHz。
2. 设计滤波器的频率响应曲线:可以选择矩形窗函数作为频率响应曲线。
3. 计算滤波器的冲激响应:对矩形窗函数进行傅里叶逆变换,得到滤波器的冲激响应。
4. 对冲激响应进行归一化:将冲激响应的幅值归一化。
5. 计算滤波器的系数:根据归一化后的冲激响应,计算滤波器的系数。
通过以上步骤,我们可以得到滤波器的系数。
然后,我们可以将待滤波的信号与滤波器的系数进行卷积运算,得到滤波后的信号。
四、总结fir低通滤波器是一种常用的数字滤波器,用于去除信号中的高频成分,提取出较低频率的信号。
本文介绍了fir低通滤波器的计算步骤,并通过实例进行了说明。
低通滤波算法范文一、低通滤波的基本原理低通滤波的基本原理是通过去除信号中的高频成分,保留低频成分,从而使信号变得更加平滑。
在理想情况下,低通滤波器会完全滤除信号中的高频成分,只保留低频成分。
但在实际应用中,由于各种因素的影响,信号往往无法被完全去除高频成分,因此需要选择合适的滤波器和算法来实现低通滤波。
二、常见的低通滤波算法1.IIR滤波算法IIR滤波器是一种差分方程实现的滤波器,其运算速度快,能有效处理实时信号。
IIR滤波算法包括无限脉冲响应(Infinite Impulse Response,简称IIR)和有限脉冲响应(Finite Impulse Response,简称FIR)两种类型。
其中,无限脉冲响应滤波器通过递归方式实现,可以得到更高阶的滤波器,但有可能引入不稳定性;有限脉冲响应滤波器则通过非递归方式实现,对系统稳定性要求较低。
2.FIR滤波算法FIR滤波器是一种非递归滤波器,通过对输入信号加权求和实现滤波效果。
该算法稳定、易于设计,并且可以实现线性相位响应。
FIR滤波器主要有线性相位和最小最大线性相位两种类型,可以根据实际需求选择。
3.小波变换算法小波变换是一种多尺度的信号分析方法,可以将信号进行分解和重构,从而实现信号的滤波。
小波变换常用的基函数有Daubechies小波、Haar小波、Symlet小波等。
通过选择合适的小波基函数和尺度分解层数,可以实现不同程度的低通滤波效果。
三、低通滤波的应用实例1.图像处理中的低通滤波在图像处理中,低通滤波可以用于去除图像中的噪声,使图像变得更加清晰。
例如,当图像受到高频噪声的干扰时,可以通过应用低通滤波算法,将高频噪声去除,从而得到清晰的图像。
2.音频处理中的低通滤波在音频处理中,低通滤波可以用于去除音频信号中的杂音和颤音等不需要的高频成分。
例如,在音频录制过程中,麦克风可能会受到环境噪声的干扰,通过应用低通滤波算法,可以去除噪声,提高音频的质量。
低通滤波器工作原理和应用实例
低通滤波器容许低频信号通过, 但减弱(或减少)频率高于截止频率的信号的通过。
对于不同滤波器而言,每个频率的信号的减弱程度不同。
当使用在音频应用时,它有时被称为高频剪切滤波器, 或高音消除滤波器。
高通滤波器则相反, 而带通滤波器则是高通滤波器同低通滤波器的组合.
低通滤波器概念有许多不同的形式,其中包括电子线路(如音频设备中使用的hiss 滤波器、平滑数据的数字算法、音障(acoustic barriers)、图像模糊处理等等。
低通滤波器在信号处理中的作用等同于其它领域如金融领域中移动平均数(moving average)所起的作用;这两个工具都通过剔除短期波动、保留长期发展
趋势提供了信号的平滑形式。
低通滤波器实例
RC 电路实现的一个低通电子滤波器
一个固体屏障就是一个声波的低通滤波器。
当另外一个房间中播放音乐时,很容易听到音乐的低音,但是高音部分大部分被过滤掉了。
类似的情况是,一辆小汽车中非常大的音乐声在另外一个车中的人听来却是低音节拍,因为这时封闭的汽车(和空气间隔)起到了低通滤波器的作用,减弱了所有的高音。
电子低通滤波器用来驱动重低音喇叭(subwoofer)和其它类型的扩音器、并且阻塞它们不能有效传播的高音
节拍。
无线电发射机使用低通滤波器阻塞可能引起与其它通信发生干扰的谐波发射。
DSL分离器使用低通和高通滤波器分离共享使用双绞线的DSL和POTS信号。
低通滤波器也在如Roland公司这样的模拟合成器(synthesiser)合成的电子音乐声音处理中发挥着重要
的作用。
参见subtractive synthesis.
[编辑] 理想与实际滤波器一个理想的低通滤波器能够完全剔除高于截止频率的所有频率信号并且低于截止频率的信号可以不受影响地通过。
实际上的转换区域也不再存在。
一个理想的低通滤波器可以用数学的方法(理论上)在频域中用信号乘以矩形函数得到,作为具有同样效果的方法,也可以在时域与sinc函数作
卷积得到。
然而,这样一个滤波器对于实际真正的信号来说是不可实现的,这是因为sinc函数是一个延伸到无穷远处的函数(extends to infinity),所以这样的滤波器为了执行卷积就需要预测未来并且需要有过去所有的数据。
对于预先录制好的数字信号(在信号的后边补零,并使得由此产生的滤波后的误差小于量化误差)或
者无限循环周期信号来说这是可实现的。
实时应用中的实际滤波器通过将信号延时一小段时间让它们能够“看到”未来的一小部分来近似地实现理想滤波器,这已为相移所证明。
近似精度越高所需要的延时越长。
采样定理(Nyquist-Shannon sampling theorem)描述了如何使用一个完善的低通滤波器和奈奎斯特-香农插值公式从数字信号采样重建连续信号。
实际的数模转换器都是使用近似滤波器。
[编辑] 电子低通滤波器
一阶滤波器的频率响应
有许许多多不同频率响应的不同类型滤波器电路。
滤波器的频率响应通常用波特图表示。
例如,一阶滤波器在频率增加一倍(增加octave)时将信号强度减弱一半(大约-6dB)。
一阶滤波器幅度波特图在截止频率之下是一条水平线,在截止频率之上则是一条斜线。
在两者边界处还有一个"knee curve"
在两条直线区域之间平缓转换。
参见RC电路。
二阶滤波器对于削减高频信号能起到更高的效果。
这种类型的滤波器的波特图类似于一阶滤波器,只是它的滚降速率更快。
例如,一个二阶的巴特沃斯滤波器(它是一个没有尖峰的临界衰减RLC 电路)频率增加一倍时就将信号强度衰减到最初的四分之一(每倍频-12dB)。
其它的二阶滤波器最初的滚降速度可能依赖于它们的Q因数,但是最后的速度都是每倍频-12dB。
参见RCL 电路。
三阶和更高阶的滤波器也是类似。
总之,最后n阶滤波器的滚降速率是每倍频6ndB。
对于任何的巴特沃斯滤波器,如果向右延长水平线并且向左上延伸斜线(函数的渐近线,它们将相交在“截止频率”。
一阶滤波器在截止频率的频率响应是水平线下-3dB。
不同类型的滤波器——巴特沃斯滤波器、切比雪夫滤波器等——都有不同形状的“knee curves”。
许多二阶滤波器设计成有“峰值”或者谐振以得到截止频率处的频率响应处在水平线之上。
参见电子滤波器中其它类型的滤波器。
'低'和'高'的含义——例如截止频率——依赖于滤波器的特性。
(术语“低通滤波器”仅仅是指滤波器响应的形状。
一个高通滤波器能够设计成比任何低通滤波器截止频率更低的截止频率。
不同的频率响应是区分它们的依据。
)电子滤波器能够设计成任何所期望的频率范围——可以到微波频率(超过1000 MHz)乃至更
高。
[编辑] 无源电子滤波器实现
显示元件阻抗的低通滤波器
一个可以作为低通滤波器的简单电路包括与一个负载串联的电阻以及与负载并联的一个电容。
电容有电抗作用阻止低频信号通过,低频信号经过负载。
在较高频率电抗作用减弱,电容起到短路作用。
这个区分频率(也称为转换频率或者截止频率(Hz))由所选择的电阻和电容所确定。
或者(弧度每秒):
一个理解这个电路的方法是集中于电容充电的时刻。
电容通过电阻充放电需要花费一定的时间:
在较低频率,电容有充足的时间充电直至电压等同于输入电压。
在较高频率,电容在输入电流方向切换之前只能充很少的电量。
输出上下波动的幅度只有输入信号波动的一小部分。
在两倍的频率,电容只有充一半电量的时间。
另外一个理解这个电路的方法是在特定频率的电抗:
由于直流电不能通过电容器,直流电输入必须从标为Vout (类似于去掉电容)的路径“流出”。
由于交流电可以很容易地流过电容器——几乎同流过固态电线一样容易——输入的交流电从电容器“流出”,电容器将它短路到地(类似于使用一根导线替换电容器)。
需要注意的是电容器不是如上面所解释的阻断或接通那样的一个“开/关”器件。
电容器不断变化地工作在两
个状态之间。
波特图和频率响应可以显示这个变化。
[编辑] 有源电子滤波器实现
有源低通滤波器
另外一种类型的电路是有源低通滤波器。
在这个例子中,截止频率(Hz)定义为:
或者(弧度每秒):
通带增益是
,由于是一阶滤波器,其阻带滚降速率为每倍频6dB。
许多情况下,一个简单的增益或者抑制放大器(参见运算放大器)通过添加电容 C 转换成低通滤波器。
这样就减弱了高频率下的频率响应,并且避免了放大器内部的震荡。
例如,一个音频放大器可以制作成截止频率为100kHz 的低通滤波器以减弱可能会引起震荡的频率下的增益。
由于人耳能够听到的音频最大大约是20kHz,感兴趣的频率就完全落在通带内,这样放大器的表现就同所关心的音频一模一样。
