冰箱系统设计

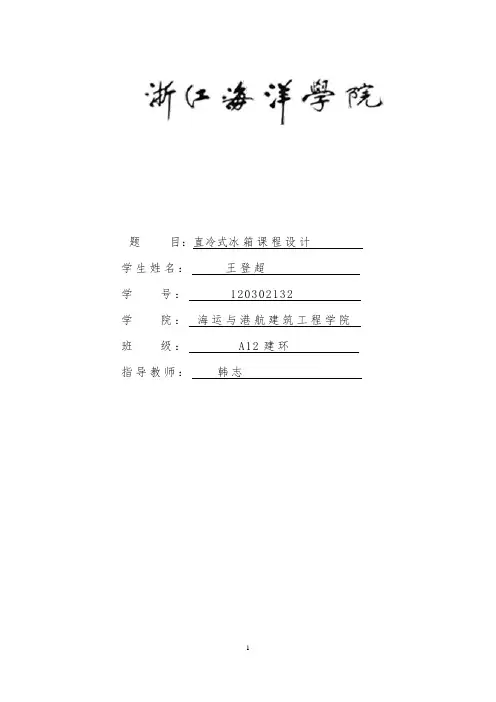

题目：直冷式冰箱课程设计****：***学号：*********学院：海运与港航建筑工程学院班级：A12建环****：**目录1 电冰箱的总体布置 (3)2 电冰箱的热负荷计算 (4)Q (4)2.1冷冻室热负荷FQ (5)2.2冷藏室热负荷R2.3箱体外表面凝露校核 (6)3制冷循环热力计算 (7)3.1 制冷系统的压焓图 (7)3.2制冷系统的额定工况 (7)3.3热物性参数列表 (8)3.4.循环各性能指标计算 (8)4 冷凝器设计计算 (9)5 蒸发器设计计算 (14)6压缩机热力计算及选型 (21)7毛细管的计算及选型 (23)8参考文献 (24)1 电冰箱的总体布置设计条件：○1使用环境条件：冰箱周围环境温度a t=32℃，相对湿度ϕ=75±5%。

○2箱内温度：冷冻室不高于-18℃，冷藏室平均温度m t=5℃。

○3箱内有效容积：总容积为550L，其中冷冻室为185L，冷藏室为365L。

○4箱体结构：外形尺寸为736mm×890mm×1770mm（宽×深×高）。

绝热层用聚氨酯发泡，其厚度根据理论计算和冰箱厂的实践经验选取，其值如表1所示，箱体结构图如图1所示。

箱面顶面左侧面右侧面背面门体底面冷冻室52 62 65 72 62 52冷藏室42 65 42 52 62 42图1 箱体结构图2 电冰箱的热负荷计算2.1冷冻室热负荷F Q1）冷冻室箱体漏热量F Q 1 因为通过箱体结构形成热桥的漏热量c Q 不用计算，所以冷冻室箱体漏热量只包括箱体隔热层漏热量a Q 和通过箱门与门封条漏热量b Q 两部分。

冷藏室箱体漏热量R Q 1的计算也如此。

○1箱体隔热层漏热量aQ 箱体隔热层漏热量按式)(21t t KA Q a -=计算，式中计算时箱外空气对箱体外表面传热系数1α取11.3W/(K m •2)，箱内壁表面对空气的表面传热系数2α取1.16W/（K m •2），隔热层材料的热导率λ取0.03W/（K m •）。

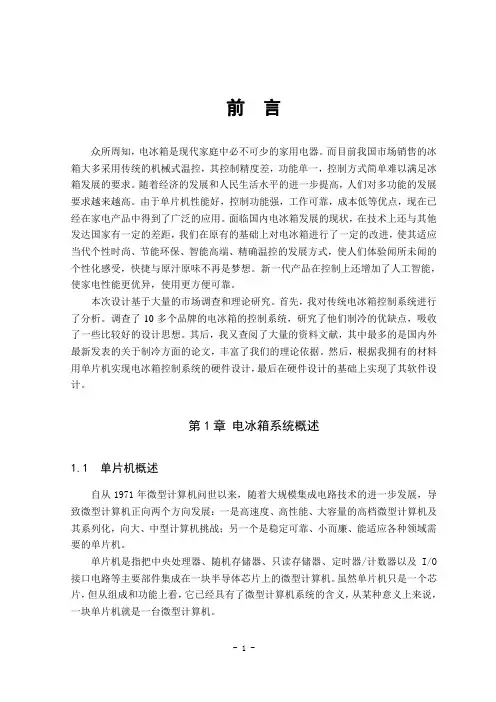

前言众所周知，电冰箱是现代家庭中必不可少的家用电器。

而目前我国市场销售的冰箱大多采用传统的机械式温控，其控制精度差，功能单一，控制方式简单难以满足冰箱发展的要求。

随着经济的发展和人民生活水平的进一步提高，人们对多功能的发展要求越来越高。

由于单片机性能好，控制功能强，工作可靠，成本低等优点，现在已经在家电产品中得到了广泛的应用。

面临国内电冰箱发展的现状，在技术上还与其他发达国家有一定的差距，我们在原有的基础上对电冰箱进行了一定的改进，使其适应当代个性时尚、节能环保、智能高端、精确温控的发展方式，使人们体验闻所未闻的个性化感受，快捷与原汁原味不再是梦想。

新一代产品在控制上还增加了人工智能，使家电性能更优异，使用更方便可靠。

本次设计基于大量的市场调查和理论研究。

首先，我对传统电冰箱控制系统进行了分析。

调查了10多个品牌的电冰箱的控制系统，研究了他们制冷的优缺点，吸收了一些比较好的设计思想。

其后，我又查阅了大量的资料文献，其中最多的是国内外最新发表的关于制冷方面的论文，丰富了我们的理论依据。

然后，根据我拥有的材料用单片机实现电冰箱控制系统的硬件设计，最后在硬件设计的基础上实现了其软件设计。

第1章电冰箱系统概述1.1 单片机概述自从1971年微型计算机问世以来，随着大规模集成电路技术的进一步发展，导致微型计算机正向两个方向发展：一是高速度、高性能、大容量的高档微型计算机及其系列化，向大、中型计算机挑战；另一个是稳定可靠、小而廉、能适应各种领域需要的单片机。

单片机是指把中央处理器、随机存储器、只读存储器、定时器/计数器以及I/O 接口电路等主要部件集成在一块半导体芯片上的微型计算机。

虽然单片机只是一个芯片，但从组成和功能上看，它已经具有了微型计算机系统的含义，从某种意义上来说，一块单片机就是一台微型计算机。

自从1975年美国德可萨斯公司推出世界上第一个4位单片机TMS-1000型以来，单片机技术不断发展，目前已成为微型计算机技术的一个独特分支，广泛应用于工业控制、仪器仪表智能化、家用电子产品等各个控制领域。

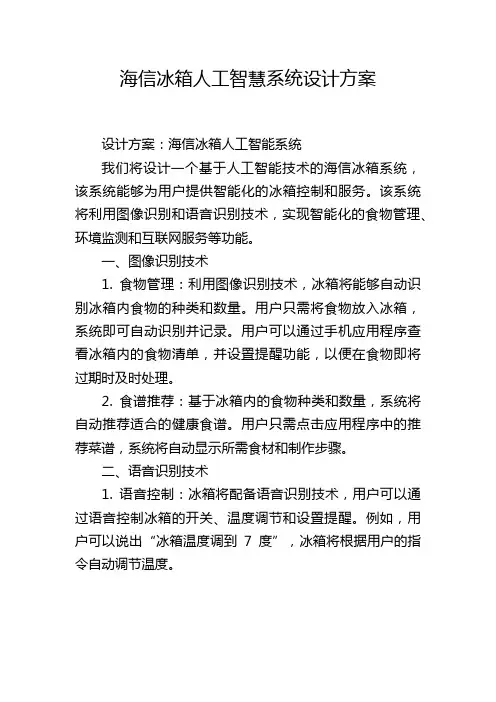

海信冰箱人工智慧系统设计方案设计方案：海信冰箱人工智能系统我们将设计一个基于人工智能技术的海信冰箱系统，该系统能够为用户提供智能化的冰箱控制和服务。

该系统将利用图像识别和语音识别技术，实现智能化的食物管理、环境监测和互联网服务等功能。

一、图像识别技术1. 食物管理：利用图像识别技术，冰箱将能够自动识别冰箱内食物的种类和数量。

用户只需将食物放入冰箱，系统即可自动识别并记录。

用户可以通过手机应用程序查看冰箱内的食物清单，并设置提醒功能，以便在食物即将过期时及时处理。

2. 食谱推荐：基于冰箱内的食物种类和数量，系统将自动推荐适合的健康食谱。

用户只需点击应用程序中的推荐菜谱，系统将自动显示所需食材和制作步骤。

二、语音识别技术1. 语音控制：冰箱将配备语音识别技术，用户可以通过语音控制冰箱的开关、温度调节和设置提醒。

例如，用户可以说出“冰箱温度调到7度”，冰箱将根据用户的指令自动调节温度。

2. 智能服务：冰箱将具备与用户交流的能力，可以回答用户关于食物保存时间、食谱推荐等问题。

用户可以通过语音提问，冰箱将即时提供相应的回答。

三、环境监测技术1. 温湿度监测：冰箱将装备温湿度传感器，实时监测冰箱内的温度和湿度情况。

如果温度或湿度超过设定的阈值，系统将自动发送警报通知用户进行处理。

2. 智能报警：冰箱将通过环境监测技术自动检测异常情况，如电源故障、漏水等，并发送报警信息给用户。

用户可以通过手机应用程序接收报警信息，并远程控制冰箱进行相应处理。

四、互联网服务1. 远程控制：用户通过手机应用程序可以随时远程控制冰箱，实时查看冰箱内的情况并进行相应操作。

用户可以在外出时远程开关冰箱、调节温度，以确保食物的安全性。

2. 购物服务：系统可以提供在线购物服务，用户可以通过手机应用程序订购所需的食物和厨房用品，系统将自动将购买的物品添加到冰箱清单中。

总结：海信冰箱人工智能系统基于图像识别和语音识别技术，实现了食物管理、环境监测和互联网服务等智能化功能。

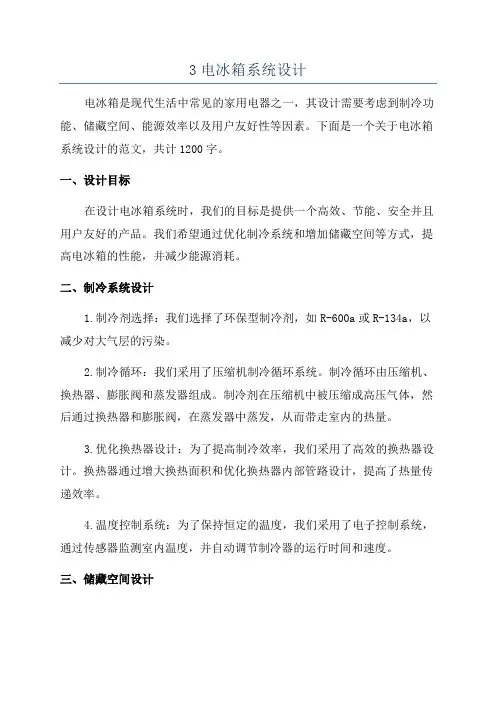

3电冰箱系统设计电冰箱是现代生活中常见的家用电器之一，其设计需要考虑到制冷功能、储藏空间、能源效率以及用户友好性等因素。

下面是一个关于电冰箱系统设计的范文，共计1200字。

一、设计目标在设计电冰箱系统时，我们的目标是提供一个高效、节能、安全并且用户友好的产品。

我们希望通过优化制冷系统和增加储藏空间等方式，提高电冰箱的性能，并减少能源消耗。

二、制冷系统设计1.制冷剂选择：我们选择了环保型制冷剂，如R-600a或R-134a，以减少对大气层的污染。

2.制冷循环：我们采用了压缩机制冷循环系统。

制冷循环由压缩机、换热器、膨胀阀和蒸发器组成。

制冷剂在压缩机中被压缩成高压气体，然后通过换热器和膨胀阀，在蒸发器中蒸发，从而带走室内的热量。

3.优化换热器设计：为了提高制冷效率，我们采用了高效的换热器设计。

换热器通过增大换热面积和优化换热器内部管路设计，提高了热量传递效率。

4.温度控制系统：为了保持恒定的温度，我们采用了电子控制系统，通过传感器监测室内温度，并自动调节制冷器的运行时间和速度。

三、储藏空间设计1.多功能储藏空间：电冰箱内部被划分为多个储藏空间，包括主室、冷冻室和可调节的储藏室。

主室用于存放食物和饮料，冷冻室用于冷冻食物，可调节的储藏室可以根据需要进行调整。

2.智能储藏空间管理：我们的电冰箱配备了智能储藏空间管理系统，可以根据食物的类型和储存需求，自动调节储藏室的温度和湿度，以延长食物的保鲜期。

3.储藏空间优化：为了最大程度地提高储藏空间的利用率，我们在设计中考虑到了不同尺寸和形状的食物容器，增加了可折叠和可调节的储物架以及门上的储物盒等功能。

四、能源效率设计1.高效制冷器：我们的电冰箱采用了高效的制冷器设计，以提高制冷效率，减少能源消耗。

2.省电模式：我们的电冰箱配备了省电模式按钮，用户可以根据需要选择开启或关闭省电模式。

省电模式可以减少制冷器的功率，以降低能源消耗。

五、用户友好性设计1.信息显示屏：我们的电冰箱配备了信息显示屏，可以显示温度、湿度、制冷器运行状态等信息，方便用户了解和控制电冰箱的工作状态。

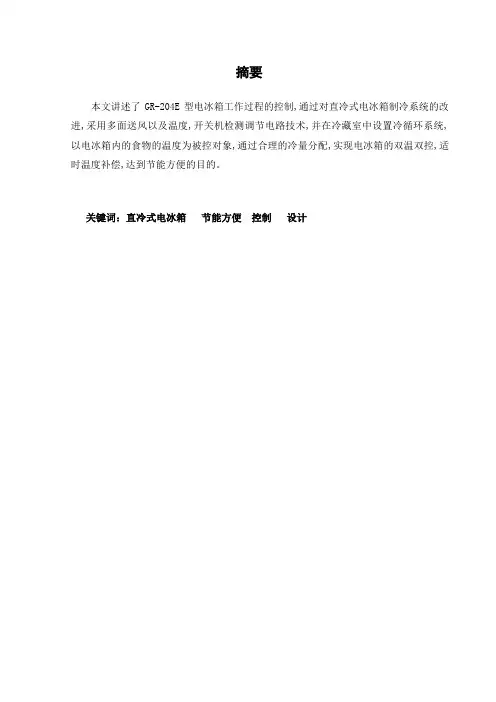

摘要本文讲述了GR-204E型电冰箱工作过程的控制,通过对直冷式电冰箱制冷系统的改进,采用多面送风以及温度,开关机检测调节电路技术,并在冷藏室中设置冷循环系统,以电冰箱内的食物的温度为被控对象,通过合理的冷量分配,实现电冰箱的双温双控,适时温度补偿,达到节能方便的目的。

关键词：直冷式电冰箱节能方便控制设计目录绪论 (3)1.1电冰箱实用功能的发展 (3)1.2电冰箱环保技术的发展 (3)1.3冰箱的基本介绍 (4)第二章东芝ＧＲ—２０４Ｅ型电冰箱的基本构造及工作原理 (6)2.1直冷式电冰箱简介 (6)2.2电冰箱的基本构造 (6)2.3东芝电冰箱的组成 (6)2.4东芝GR-204E型电冰箱的控制系统 (6)2.5东芝GR-204E型电冰箱的箱体、附件的相关知识 (6)2.6东芝GR-204E型电冰箱的电路工作原理 (6)第三章东芝GR-204E型电冰箱的控制过程 (8)3.1电源电路 (8)3.2冷藏室温度控制电路 (9)3.3分析温度检测电路和温度调节电路 (10)3.4分析关机,开机,开关机的检测电路 (11)3.5开关机信号识别及控制 (13)3.6除霜电路 (14)3.7东芝GR-204E型电冰箱控制电路原理及原理方框图 (16)第四章分析GR-204E型电冰箱常见故障检修 (19)4.1压缩机不启动 (19)4.2压缩机不停 (19)4.3不除霜 (20)4.4事例分析 (20)结论 (22)参考文献 (23)致谢 (24)绪论冰箱是深刻改变了人类生活的现代奇迹之一。

在人们发明冰箱之前，保存肉类的唯一方法是腌制，而在夏季喝到冰镇饮料更是一种奢望。

随着国民经济的日益发展,人民的生活水平有了很大的提高,冷冻器具在家庭,医院,旅馆,餐厅和科研单位得到了广泛的应用。

冰箱是冷冻器具的一种,在家庭中它主要应用于冷藏或冷冻食品,饮料,水果,蔬菜,以及制作少量的食用冰块,一般是借以电动压缩机为动力的冷藏箱本文将说明冰箱如何实现这一奇迹。

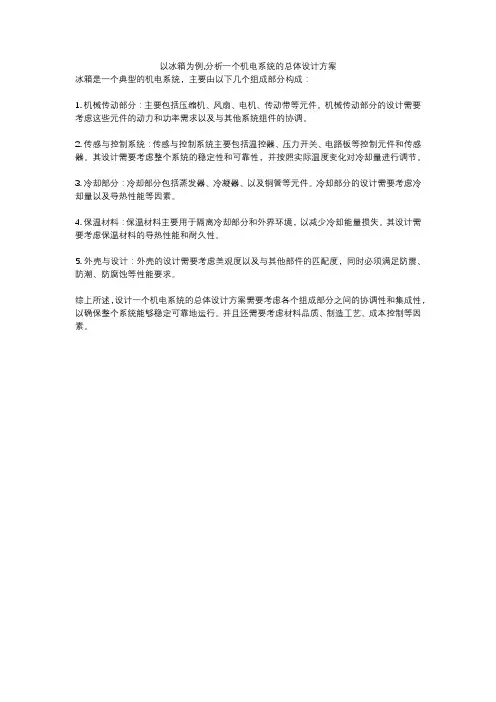

以冰箱为例,分析一个机电系统的总体设计方案
冰箱是一个典型的机电系统，主要由以下几个组成部分构成：
1. 机械传动部分：主要包括压缩机、风扇、电机、传动带等元件。

机械传动部分的设计需要考虑这些元件的动力和功率需求以及与其他系统组件的协调。

2. 传感与控制系统：传感与控制系统主要包括温控器、压力开关、电路板等控制元件和传感器。

其设计需要考虑整个系统的稳定性和可靠性，并按照实际温度变化对冷却量进行调节。

3. 冷却部分：冷却部分包括蒸发器、冷凝器、以及铜管等元件。

冷却部分的设计需要考虑冷却量以及导热性能等因素。

4. 保温材料：保温材料主要用于隔离冷却部分和外界环境，以减少冷却能量损失。

其设计需要考虑保温材料的导热性能和耐久性。

5. 外壳与设计：外壳的设计需要考虑美观度以及与其他部件的匹配度，同时必须满足防震、防潮、防腐蚀等性能要求。

综上所述，设计一个机电系统的总体设计方案需要考虑各个组成部分之间的协调性和集成性，以确保整个系统能够稳定可靠地运行。

并且还需要考虑材料品质、制造工艺、成本控制等因素。

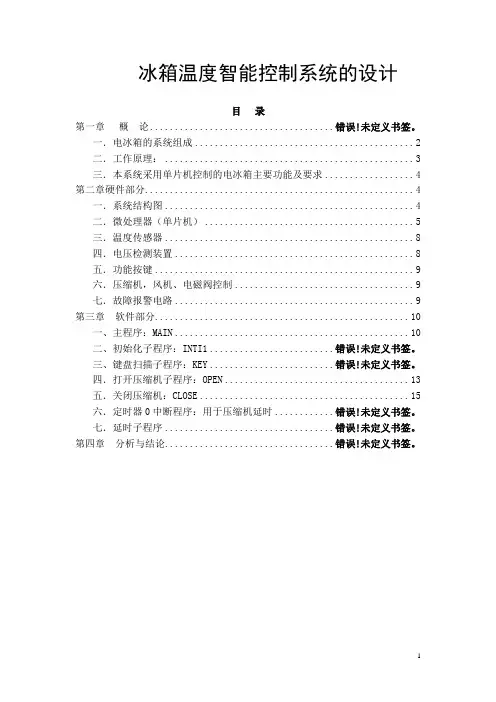

冰箱温度智能控制系统的设计目录第一章概论..................................... 错误!未定义书签。

一．电冰箱的系统组成 (2)二．工作原理： (3)三．本系统采用单片机控制的电冰箱主要功能及要求 (4)第二章硬件部分 (4)一．系统结构图 (4)二．微处理器（单片机） (5)三．温度传感器 (8)四．电压检测装置 (8)五．功能按键 (9)六．压缩机，风机、电磁阀控制 (9)七．故障报警电路 (9)第三章软件部分 (10)一、主程序：MAIN (10)二、初始化子程序：INTI1 ......................... 错误!未定义书签。

三、键盘扫描子程序：KEY ......................... 错误!未定义书签。

四．打开压缩机子程序：OPEN (13)五．关闭压缩机：CLOSE (15)六．定时器0中断程序：用于压缩机延时............ 错误!未定义书签。

七．延时子程序.................................. 错误!未定义书签。

第四章分析与结论.................................. 错误!未定义书签。

电冰箱温度测控系统设计目前市场销售的双门直冷式电冰箱，含有冷冻室和冷藏室，冷冻室通常用于冷冻的温度为-6～-18℃；冷藏室用于在相对冷冻室较高的温度下存放食品，要求有一定的保鲜作用，不能冻伤食品，室温一般为0～10℃.传统的电冰箱温度一般是由冷藏室控制，冷藏室、冷冻室的不同温度是通过调节蒸发器在两室的面积大小来实现的，温度调节完全依靠压缩机的开停来控制.但是冰箱内的温度受诸多因素的影响，如放入冰箱物品初始温度的高低、存放品的散热特性及热容量、物品在冰箱的充满率、环境温度的高低、开门的频繁程度等.因此对这种受控参数及随机因素很多的温度控制，既难以建立一个标准的数学模型，也无法用传统的PID调节来实现.一台品质优良的电冰箱应该具有较高的温度控制精度，同时又有最优的节能效果，而为了达到这一设计要求采用模糊控制技术无疑是最佳的选择.一．电冰箱的系统组成液体由液态变为气态时，会吸收很多热量，简称为“液体汽化吸热”，电冰箱就是利用了液体汽化的过程中需要吸热的原理来制冷的。
