压缩空气系统结构与原理一、压缩机压缩机是压缩空气系统的核心设备,用于将空气压缩并增加其压力。
根据压缩方式的不同,常见的压缩机有活塞式压缩机、螺杆式压缩机和离心式压缩机。
1.活塞式压缩机:活塞式压缩机通过活塞往复运动实现空气的压缩。
它的结构简单,操作可靠,并且能够提供高压力和大流量的空气。
但是,噪音大、振动大、效率低,维护成本相对较高。
2.螺杆式压缩机:螺杆式压缩机通过两个螺杆的啮合运动实现空气的压缩。
它的结构紧凑,噪音和振动较小,效率较高,并且能够提供稳定的气流。
但是,其成本较高,不能提供高压力的气流。
3.离心式压缩机:离心式压缩机通过高速旋转的离心轮叶使空气受到离心力的作用而压缩。
它的结构简单,运行平稳,噪音和振动小,并且能够提供大流量的气流。
但是,对于高压力和大气流量的要求有限。
二、储气罐储气罐是用于储存压缩空气的设备,主要用于平衡压缩机的出气流量,同时进行气体冷却和分离液体等。
储气罐的结构一般包括罐体、进气口、排气口和排放阀。
储气罐的工作原理是利用容积弹性和储气罐内的压力差来实现空气的储存和排放。
当压缩机压缩空气并送入储气罐时,压力逐渐提高,当达到设定的最高压力时,排放阀会打开并释放压缩空气,直到达到设定的最低压力时,排放阀自动关闭。
三、冷却系统压缩机在工作过程中会产生大量的热量,需要通过冷却系统进行散热,以避免温度过高对压缩机和空气质量的影响。
冷却系统一般由风冷系统和水冷系统组成。
风冷系统通过风扇将周围的冷空气引入压缩机,降低温度并进行散热。
水冷系统则通过水循环和散热器来实现冷却。
通常情况下,大功率的压缩机采用水冷系统,而小型压缩机则采用风冷系统。
四、过滤器与管路过滤器用于过滤压缩空气中的固体颗粒、油份和水份等杂质,以提高空气质量和延长设备的使用寿命。
过滤器一般包括气体过滤器、油气分离器和干燥器等。
管路主要用于输送和分配压缩空气,一般由铜管或钢管等材料制成。
在管路中,还需要安装压力表、安全阀和自动排水阀等附件,以监测和控制压力,并排除空气中的水分。
压缩空气系统的原理
压缩空气系统的原理是通过加压、冷却、吸附等方法来去除水蒸气。
压缩空气系统的工作流程:驱动机启动后,经三角胶带,带动压缩机曲轴旋转,通过曲柄杆机构转化为活塞在气缸内作往复运动。
当活塞由盖侧向轴运动时,气缸容积增大,缸内压力低于大气压力,外界空气经滤清器,吸气阀进入气缸到达下止点后,活塞由轴侧向盖侧运动,吸气阀关闭,气缸容积逐渐变小,缸内空气被压缩,压力升高,当压力达到一定值时,排气阀被顶开,压缩空气经管路进入储气罐内,如此压缩机周而复始地工作,不断地向储气罐内输送压缩空气,使罐内压力逐渐增大,从而获得所需的压缩空气。
压缩空气耗量计算压缩空气耗量计算是指在特定的压缩空气系统中,根据不同的运行条件和设备参数来确定所需的压缩空气量。
这是一个重要的计算,可以帮助企业评估能源消耗和运行成本,并优化其压缩空气系统的效率。
在下面的文章中,我们将详细介绍压缩空气耗量计算的步骤和一些常见的计算方法。
一、压缩空气系统的组成和工作原理压缩空气系统通常由以下几个主要组成部分组成:1.压缩机:用于将大气中的空气压缩到所需的压力水平。
2.冷却器:用于冷却被压缩的空气,并将其从水分和杂质中分离出来。
3.干燥器:用于去除进一步的水分和杂质,以确保压缩空气的质量。
4.容器:用于储存压缩空气,以满足系统的需求,并平衡压缩机的产能和系统的需求。
5.输送管道:将压缩空气从压缩机和容器输送到使用点。
压缩空气系统的工作原理是将大气中的空气吸入压缩机,然后通过减小体积和增加压力的方式将其压缩。
被压缩的空气然后通过冷却器和干燥器,去除水分和杂质。
最后,压缩空气被储存在容器中,并通过输送管道输送到使用点。
二、压缩空气耗量的计算方法1.静态计算方法静态计算方法是指在设备处于运行状态时,根据设备的参数和运行条件来计算压缩空气的消耗量。
静态计算方法通常用于估计设备的运行成本和能耗,并用于系统设计和优化。
静态压缩空气耗量的计算公式如下:Q = V × Pd × t / 60 × gamma其中Q为消耗的压缩空气量(m^3/min)V为设备的容积(m^3)Pd为工作压力(bar)t为设备的工作时间(min)gamma为设备的容量利用系数。
设备的容积可以通过测量容器的尺寸来确定,工作压力和工作时间可以通过设备的参数来获取。
容量利用系数是设备的使用率,通常介于0.5和0.8之间,根据实际情况进行调整。
需要注意的是,静态计算方法只适用于设备处于稳态运行状态时。
如果设备的工作条件发生变化,例如压力、温度或容器容量的变化,需要使用动态计算方法。
2.动态计算方法动态计算方法是指根据设备处于变化的工作状态时的参数和运行条件,来计算压缩空气的消耗量。
压缩空气系统原理压缩空气系统是工业领域常见的一种能源传输和储存方式,它通过将空气进行压缩,并储存在气体容器中,以便在需要时释放能量、驱动设备。
压缩空气系统由多个组件组成,包括空气压缩机、储气罐、冷却设备、管道和控制阀等。
空气压缩机是压缩空气系统的核心组件,它通过机械方式将空气压缩到较高压力。
常见的空气压缩机有螺杆式、活塞式和离心式等。
当空气进入压缩机后,机械设备会使空气分子增加速度和能量,同时减小空气体积,从而增加空气的压力。
压缩机产生的高温空气通常需要冷却,以防止过热和机械设备受损。
冷却设备通常采用冷却器或冷却塔,通过水或空气等介质进行热交换,将高温的压缩空气冷却至较低温度,并将热量释放到外部环境中。
在空气压缩时,会产生一定的压缩热,导致储气罐内部温度升高。
为了避免储气罐过热,需要安装排热装置,如冷却风扇或冷却管道,来散热并保持储气罐内部温度稳定。
储气罐起到储存压缩空气的作用,它可以平衡系统压力波动,为设备提供稳定的空气供应。
储气罐通常具有一定的容积,并与空气压缩机通过管道连接,以便将压缩空气输送至需要的地方。
此外,还会安装安全阀和压力表等装置,以确保系统的安全运行和监测。
管道系统是压缩空气传输的通道,通过管道将压缩空气从储气罐输送到设备或工作站。
管道系统中常使用铜管或钢管,以保证气体的正常传输和耐压性能,同时也需要考虑气体泄漏和系统压力损失的问题。
控制阀起到调节和控制压缩空气系统的作用,它可以根据工艺要求,调整压缩空气的流量和压力,并保持系统的稳定运行。
常见的控制阀包括节流阀、安全阀和调压阀等,它们根据需要安装在管道系统的关键位置。
综上所述,压缩空气系统通过将空气压缩和储存,实现了能源传输和储存的目的。
通过合理的组合和配置压缩空气系统的各个组件,可以满足不同工业领域对于压缩空气的需求,并提高能源利用效率和设备的工作效果。
压缩空气储能原理压缩空气储能是一种新兴的能量储存技术,它通过将空气压缩储存在储气罐中,以便在需要时释放能量。
本文将详细介绍压缩空气储能的原理及其在能源领域的应用。
一、压缩空气储能原理简介压缩空气储能利用机械系统将空气压缩到储气罐中,储存其潜在能量。
该潜能能够在需要时通过释放压缩空气以产生动力,例如驱动涡轮发电机发电或推动汽车等。
压缩空气储能系统通常由一个空气压缩机、一个储气罐和一个空气膨胀机(涡轮发电机或压缩空气发动机)组成。
在压缩过程中,空气的体积被减小,同时压强和温度增加。
当压缩过程完成后,空气被存储在高压储气罐中,形成潜在能量。
当需要释放能量时,储气罐中的空气通过放松阀门进入膨胀机。
膨胀过程中,空气的压强和温度下降,从而产生动力驱动涡轮发电机转动或推动汽车行驶。
二、压缩空气储能的优势与挑战1. 优势压缩空气储能具有以下几个优势:(1)环保:与化石燃料相比,压缩空气储能系统不产生直接的排放物,对环境污染较小。
(2)可再生:压缩空气储能可以利用可再生能源,如风能和太阳能,将这些能源转化为压缩空气的潜在能量进行储存。
(3)灵活性:储气罐与膨胀机可以独立地安装于不同位置,提高了系统的灵活性和适应性。
(4)寿命长:压缩空气储能系统的关键部件具有较长的使用寿命,可以提供可靠且持久的能源存储。
2. 挑战尽管压缩空气储能具有许多优势,但其也面临着一些挑战:(1)能量损失:在压缩和膨胀过程中,能量损失是不可避免的。
压缩空气的压缩过程需要消耗大量能量,且膨胀过程中的能量转化效率较低。
(2)储气罐体积大:由于空气的低密度,为了存储足够的能量,需要较大容量的储气罐,增加了系统的体积和重量。
(3)温度变化:在压缩空气储能系统中,由于压缩和膨胀过程中的温度变化,系统需要具备良好的热管理能力,以防止温度过高或过低导致的效率下降或损坏。
三、压缩空气储能的应用领域1. 电力系统压缩空气储能可以在电力系统中发挥重要作用。
在高峰电力需求期间,压缩空气储能系统可以释放储存的能量,为电力网络提供额外的电力供应。
压缩空气系统概述压缩空气系统是一种将大气中的空气经过压缩后用于工业和商业用途的系统。
它通常由压缩机、空气储存罐、压缩空气过滤器和压力调节器等组成。
本文将对压缩空气系统的原理、应用以及维护保养等方面进行详细介绍。
压缩空气系统的原理压缩空气系统的原理是通过压缩机将大气中的空气压缩到设定压力,并将其存储在空气储存罐中。
压缩空气过滤器能够除去空气中的杂质和水分,而压力调节器则用于控制压缩空气的输出压力。
压缩空气系统通常使用活塞式压缩机或螺杆式压缩机来实现压缩过程。
压缩空气系统的应用压缩空气系统在各个行业有广泛的应用。
以下是一些常见的应用领域:制造业在制造业中,压缩空气系统被广泛用于供应动力和执行各种工艺。
它可以用于驱动气动工具、气动机械以及控制系统中的气动元件。
压缩空气系统的稳定供应是制造业生产过程的关键。
建筑工程在建筑工程中,压缩空气系统常常用于各种施工机械和设备,如打桩机、喷漆机、起重机等。
压缩空气可以提供高功率的动力,帮助加速施工过程并提高效率。
医疗领域在医疗领域,压缩空气系统常被用于医用气体输送系统。
它可以为麻醉机、呼吸机和吸引器等医疗设备提供稳定的气源。
食品和饮料加工在食品和饮料加工行业,压缩空气系统通常用于瓶装、灌装和包装等过程。
它可以提供稳定的压力和流量,确保产品的质量和卫生标准。
压缩空气系统的维护保养压缩空气系统的正常运行对于工业生产和设备的可靠性至关重要。
以下是一些维护保养的注意事项:定期清洁过滤器压缩空气过滤器应定期清洁和更换,以去除过滤器中的杂质和水分,保持压缩空气系统的正常工作。
定期检查油液对于使用油润滑的压缩机,应定期检查油液的质量和量,并及时更换油液,以确保压缩机内部的光滑工作。
检查压力和泄露定期检查压力调节器和系统中的管道,及时修复压力异常和泄露问题,确保系统的工作稳定。
进行定期维修定期请专业技术人员对压缩空气系统进行全面检修,并对设备进行维护和保养,以延长其使用寿命和提高工作效率。
压缩空气工作原理
压缩空气是通过增加气体的压力来减小其体积的过程。
其工作原理主要涉及三个关键步骤:吸气、压缩和储存。
首先,在吸气阶段,压缩空气设备会利用气体的自然特性通过吸入口将外部空气引入。
这通常是通过活塞或旋转机械来实现的。
在此过程中,气体会被吸入到设备的压缩室或活塞缸内。
接下来,气体会在压缩阶段被推向更小的体积。
这一过程需要设备产生压力,以将气体压缩到目标压力水平。
在活塞式压缩器中,气体会被不断地压缩,直到达到设定的最终压力。
而旋转式压缩机则通过旋转部件的高速旋转来产生压力,将气体压缩到目标压力。
最后,压缩空气被储存于压缩空气储气罐或其他容器内,以备将来使用。
这些储气器通常用于平衡压缩机的供需关系,并确保系统在需要时能够提供稳定的压缩空气。
此外,储气罐还可以帮助冷却压缩空气,以降低其温度并减少水分含量。
总结而言,压缩空气的工作原理可简述为通过吸气、压缩和储存来减小气体体积并增加气体压力。
这种处理方法在许多工业和商业应用中起着重要的作用,例如供能、喷涂、充气及驱动气动工具等。

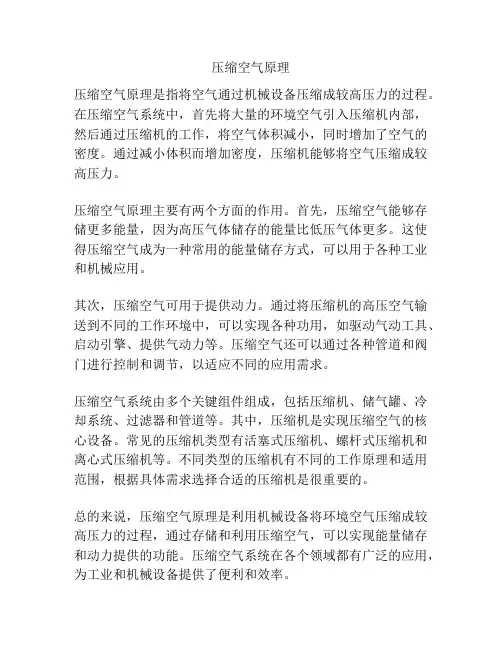

压缩空气原理
压缩空气原理是指将空气通过机械设备压缩成较高压力的过程。
在压缩空气系统中,首先将大量的环境空气引入压缩机内部,然后通过压缩机的工作,将空气体积减小,同时增加了空气的密度。
通过减小体积而增加密度,压缩机能够将空气压缩成较高压力。
压缩空气原理主要有两个方面的作用。
首先,压缩空气能够存储更多能量,因为高压气体储存的能量比低压气体更多。
这使得压缩空气成为一种常用的能量储存方式,可以用于各种工业和机械应用。
其次,压缩空气可用于提供动力。
通过将压缩机的高压空气输送到不同的工作环境中,可以实现各种功用,如驱动气动工具、启动引擎、提供气动力等。
压缩空气还可以通过各种管道和阀门进行控制和调节,以适应不同的应用需求。
压缩空气系统由多个关键组件组成,包括压缩机、储气罐、冷却系统、过滤器和管道等。
其中,压缩机是实现压缩空气的核心设备。
常见的压缩机类型有活塞式压缩机、螺杆式压缩机和离心式压缩机等。
不同类型的压缩机有不同的工作原理和适用范围,根据具体需求选择合适的压缩机是很重要的。
总的来说,压缩空气原理是利用机械设备将环境空气压缩成较高压力的过程,通过存储和利用压缩空气,可以实现能量储存和动力提供的功能。
压缩空气系统在各个领域都有广泛的应用,为工业和机械设备提供了便利和效率。
压缩空气系统由空压机、包括冷干机在内的各种干燥机、过滤器、储气罐及其附属管道和阀门组成的为电厂生产提供生产气源及仪用气源的系统。
单螺杆空气压缩机FHOGD-132•结构原理:单螺杆空压机属回转容积式压缩机,由一个圆柱螺杆与两个对称配置的平面星轮组成啮合副,每个星轮齿将与其啮合的螺槽分成上下两个空间,各自实现压缩机的吸气排气工作过程。
•优点:1、力平衡性能好——振动小,噪音相对较小2、无余隙容积,转速高——效率高3、易损件少,无人值班——费用少系统附属设备•过滤器——除尘、除油•冷冻式干燥机——除水•微热吸附式干燥机——除水•空气缓冲罐——避免空压机频繁卸载加载•工艺用储气罐——储存工艺用气源•仪用储气罐——储存仪用气源系统工作流程•空气:由空压机进口吸入后被螺杆加压挤出到油气分离器,分离后的空气进入空冷器降温,再经汽水分离器、出气门到缓冲罐或干燥机(具体视各厂现场分布情况),最后到仪用气源罐和工艺用气源罐•空压机油:空压机轴承--油气分离器--油冷器油侧--滤油器--空压机轴承•工业水:工业水泵来水--油冷器水侧--空冷器水侧--工业回水空压机连锁保护及定值•1、两台空压机之间是否设置连锁保护视各厂实际情况而定•2、冷却水中断、排气温度高、电气故障等原因会导致空压机跳闸•3、该空压机排气压力在0.6MP到0.85MP之间,可设定压力到0.8MP后卸载•4、排气温度可设定95度跳闸具体有专工或厂家设定日常巡视项目及标准•空压机电机地脚螺丝紧固,联轴器、接地线完好、冷却风扇运转正常•油气分离器油位正常,油质合格,油温正常•空压机箱体内各油气设备紧固,无漏油漏气现象•电机轴承温度振动正常,无异音•显示屏显示空气压力正常,加载卸载正常,无报警信号•空压机房干净卫生,门窗完好,各管道设备支架紧固•空压机、干燥机冷却水正常•干燥机各压力表指示正常,检查出口空气压力并记录•压缩机工作正常,检查储气罐及干燥塔无积水•干燥塔工作正常,自动切换正常空压机启动前检查项目1、空压机房干净卫生,门窗完好,检修工作结束,电动机测绝缘合格,电源线、地线牢固接好,防护罩完好,各管道设备支架紧固2、各过滤器、干燥器、储气罐已投入,空压机出口气门全开,油气筒放水3、空压机电机地脚螺丝紧固,联轴器、接地线、冷却风扇完好,电机及机械转动部分部分无异物•4、空压机箱体内各油气设备紧固,无漏油现象,油气分离器油位略高于正常油位,油质合格•5、冷却水已投入•6、空压机界面无报警指示•就地启动后,待压力升到0.3MP,启动冷干机,检查空压机、冷干机运行正常,冷却风扇自启,汇报主值后方可离开空压机的停运及切换•接主值令后,对空压机进行一次检查,并记录,通知监盘人员后停运空压机•切换空压机的注意事项:•先启动备用空压机,检查运行正常后方可停运原运行空压机检修隔离措施•1、断开检修空压机电源,按下急停按钮•2、关闭进出口冷却水门•3、为防止出口逆止门关不严,应关闭空压机出口气门日常维护•1、定期切换空压机•2、定期清洗空冷器、油冷器、汽水分离器、过滤器•3、定期排出储气罐内积水•4、油气筒加油、排水。
压缩空气储能的原理压缩空气储能是一种利用空气压缩储存能量的技术。
它能够在能源转换和储存方面发挥重要作用,并被广泛应用于工业和交通领域。
压缩空气储能的原理是将机械能转化为空气压缩能,然后将压缩能储存起来,以便在需要时释放能量。
具体而言,压缩空气储能系统由以下几个主要组成部分构成:压缩机、储气罐、膨胀机和控制系统。
压缩机负责将空气抽入系统并将其压缩。
在这个过程中,机械能被传递到空气分子上,使其具有较高的动能和压力。
压缩机可以采用多种不同的工作原理,例如活塞式压缩机、螺杆式压缩机等。
接下来,压缩后的空气被送入储气罐中。
储气罐起到缓冲作用,可以平衡空气压力的波动,并提供储存能量的空间。
储气罐通常采用高强度材料制成,以承受高压气体的作用力。
当需要释放储存的能量时,膨胀机开始工作。
膨胀机将高压空气放入一个膨胀腔室中,通过膨胀腔室内的工作物质(如活塞或涡轮)来转换空气压力能为机械能。
这个过程类似于内燃机的工作原理,但不需要燃烧。
控制系统对整个压缩空气储能系统进行监控和管理。
控制系统可以根据需求控制压缩机和膨胀机的工作,以实现能量的储存和释放。
此外,控制系统还可以优化储能系统的性能,提高能量转换的效率。
压缩空气储能技术有许多优点。
首先,它是一种可再生能源技术,不会产生二氧化碳等温室气体排放,对环境友好。
其次,储气罐具有较长的寿命,可以循环使用,减少能源浪费。
此外,压缩空气储能系统的响应速度快,可以在短时间内释放大量能量,适用于紧急情况或高能耗需求的场景。
然而,压缩空气储能技术也存在一些挑战和限制。
首先,压缩空气的储存效率相对较低,因为在压缩和膨胀的过程中会有能量损失。
其次,储气罐的体积较大,限制了储能系统的规模和应用范围。
此外,压缩空气储能系统的成本较高,需要考虑投资回报和经济效益。
尽管存在一些挑战,压缩空气储能技术仍然具有广阔的发展前景。
随着可再生能源的快速发展和能源转型的加速进行,压缩空气储能可以作为一种重要的储能方式,为能源供应和能量转换提供可靠的支持。
压缩空气储能系统的工作原理
压缩空气储能系统是一种新型的可再生能源技术,通过将大量的电能转换成压缩空气存储来建立可再生能源共享体系。
总而言之,它能够有效地存储大量的电能,以备节能使用,这样可以提高清洁能源的利用。
一、原理:
1、压气机:压气机将可以将可再生能源(如太阳能或风能)转化成电能,以高压电缸对空气进行压缩存储,同时将可再生能源转换为压缩空气来存储。
2、涡轮机:存储的压缩空气将通过发动机输入到涡轮机进行转换,将压缩空气转换成机械能,电机将机械能转换成电能,使得存储的压缩空气能够再次被转换为可再生能源。
3、再生能源回收装置:存储的压缩空气通过热回收的方式就将能量回收,压缩空气在冷凝器中发生冷凝,将在膨胀阀/发动机中形成的热量回收,从而将存储的能量再次转换为可再生能源。
二、特点:
1、灵活性:可以有效地压缩可再生能源,并提供快速的负荷响应和高效的存储效率,可以根据负荷情况快速响应。
2、经济性:因为压缩空气是可再生能源,所以转换成压缩空气储能的成本是可控的,而且存储空间比传统能源更加经济,具有较大的节约成本优势。
3、安全性:压缩空气存储不会产生污染物,因此具有更高的安全性,不受周围污染的影响和对环境造成的害处较小。
4、再生性:压缩空气的存储空间可以根据不同的使用需要进行多次重复使用,从而实现有效的再生率。
总体来说,压缩空气储能系统是一种可靠、实用和可再生的能源储存技术,具有节能、节省成本和绿色环保的特点,能够提高清洁能源的利用。
空气供给系统的结构和原理空气供给系统是指将空气通过管道输送到需要使用空气的设备或工作区域的系统。
它通常由压缩空气产生设备、管道系统、控制元件和使用设备组成。
下面我将详细介绍空气供给系统的结构和原理。
1. 压缩空气产生设备:压缩空气产生设备通常是由压缩机、电动机和控制系统组成的。
压缩机是空气供给系统的核心部分,它通过机械或动力驱动将气体压缩到一定压力,使其成为压缩空气。
电动机用来驱动压缩机的运转,控制系统则用来控制压缩机的启停和维持设定的工作压力。
2. 管道系统:管道系统是将压缩空气输送到使用设备的通道,它通常由配气阀门、管道和接头组成。
配气阀门用于控制空气流动的方向和流量,使空气按照各个使用设备的需求进行供给。
管道是连接配气阀门和使用设备的通道,它必须具有足够的强度和耐压能力。
接头则起到连接和密封的作用,确保空气不泄漏。
3. 控制元件:控制元件是用来控制和调节空气供给系统的运行状态和性能的部件。
常见的控制元件包括压力调节器、过滤器和润滑器。
压力调节器用来调节和维持系统的工作压力,以满足使用设备的需求。
过滤器用来过滤空气中的杂质和水分,以保护使用设备的正常运行。
润滑器则用来给空气系统中的运动部件提供润滑,减少摩擦和磨损。
4. 使用设备:使用设备是空气供给系统的最终目的地,它可以是各种需要压缩空气进行工作的设备,如气动工具、气动装置和气动机械等。
使用设备通过管道系统和控制元件获得所需的压缩空气,并利用空气的动力完成各种工作任务。
使用设备的种类和要求决定了空气供给系统的设计和运行参数。
空气供给系统的原理主要包括压缩原理、输送原理和控制原理。
1. 压缩原理:压缩原理是指将气体压缩到一定压力的过程。
压缩机通过机械或动力驱动,通过活塞、螺杆、离心或涡轮等压缩原理,将大气中的气体压缩成压缩空气。
由于气体的可压缩性,一定体积的气体在被压缩后,体积会变小,同时气体的压力和温度也会随之升高。
2. 输送原理:输送原理是指将压缩空气从压缩机输送到使用设备的过程。
压缩空气系统的工作原理、结构组成、参数指标压缩空气系统是一种用于将空气压缩成高压气体的设备系统。
其工作原理是通过能量(通常为电力)驱动压缩机,将空气从大气中吸入到压缩机内部,然后增加空气的压力,最后将压缩后的高压气体输送到需要的地方。
压缩空气系统通常由以下几个主要组成部分构成:1. 压缩机:是系统的核心装置,通过压缩机的工作,将空气压缩成高压气体。
常见的压缩机类型有活塞式压缩机、螺杆式压缩机、离心式压缩机等。
2. 冷却系统:用于冷却压缩机产生的热量,防止过热。
常见的冷却方式包括水冷和空冷。
3. 调节系统:用于控制和调节压缩机的工作状态。
通常包括压力开关、电子控制器、自动排水装置等。
4. 储气罐:用于存储压缩后的空气,并平衡系统的压力波动,提供稳定的供气。
5. 过滤器和干燥器:用于去除压缩空气中的杂质和水分,保证供气的质量。
6. 管道和接头:连接各个部件,将压缩空气传输到需要的地方。
压缩空气系统的参数指标包括:1. 压缩机的排气压力:通常以巴(bar)或帕斯卡(Pa)为单位,表示系统提供的压缩空气的压力大小。
2. 压缩机的排气流量:通常以立方米/分钟(m³/min)或立方英尺/分钟(cfm)为单位,表示每分钟通过压缩机的空气体积。
3. 系统的功率消耗:通常以千瓦(kW)为单位,表示供能给压缩机的能量消耗大小。
4. 储气罐容积:通常以立方米(m³)或升(L)为单位,表示储气罐可以存储的压缩空气的容量。
5. 排水量:表示系统排出的液体水和液态油的量,通常以升/小时(L/h)为单位。
以上是压缩空气系统的工作原理、结构组成和参数指标的简要介绍,实际系统的构成和参数会根据具体的应用需求和工作条件而有所不同。
简述压缩空气储能的工作原理及系统组成压缩空气储能(Compressed Air Energy Storage,简称CAES)是一种将电能转化为压缩空气储存起来,待需要时再释放压缩空气产生电能的技术。
它是目前被广泛运用于能源储备和调峰的一种可持续能源储存技术。
压缩空气储能的工作原理是通过将电能转化为机械能,驱动压缩机将空气压缩至高压状态,然后将压缩空气存储在储气罐中。
当需要释放储存的能量时,通过控制阀门将高压空气进入膨胀机,膨胀机将空气膨胀,驱动发电机发电。
这样就实现了电能的储存和释放过程。
压缩空气储能系统主要由以下几个组成部分构成:压缩机、储气罐、膨胀机和发电机。
压缩机是将电能转化为机械能的设备,它将空气从大气压力压缩至高压状态,以实现能量的储存。
压缩机一般采用柱塞式或螺杆式结构,能够提供足够的压力和流量。
储气罐是用来储存压缩空气的容器,一般采用钢制或复合材料制成。
储气罐的设计要求能够承受高压下的压力,并具有良好的密封性能,以确保储存的压缩空气不会泄漏。
膨胀机是将储存的压缩空气放出,实现能量释放的设备。
膨胀机一般采用涡轮机或活塞机构,通过空气的膨胀驱动发电机发电。
在膨胀过程中,空气的温度会明显升高,需要进行冷却处理。
发电机是将膨胀机释放的机械能转化为电能的设备。
发电机一般采用同步发电机,通过转子和定子之间的磁感应原理,将机械能转化为电能。
发电机输出的电能可以直接供电,也可以通过电网进行输送。
除了上述主要组成部分外,压缩空气储能系统还包括控制系统、冷却系统和辅助设备。
控制系统主要用于对压缩机、膨胀机和发电机进行控制和调节,确保系统的运行稳定和安全。
冷却系统用于对膨胀机进行冷却,防止温度过高对设备造成损坏。
辅助设备包括压缩机和膨胀机的传动装置、储气罐的安全阀和压力传感器等。
压缩空气储能技术具有很多优点。
首先,储气罐可以长时间地储存压缩空气,实现大规模的能量储备。
其次,系统的响应速度快,可以在短时间内释放储存的能量,满足电网的调峰需求。
