高频实验指导书

高频电子线路

实验指导书

牡丹江师范学院工学院

实验一高频小信号调谐放大器

一、实验目的

1．熟悉电子元器件和高频电路实验箱

2．熟悉谐振回路的幅频特性分析一通频带与选择性。

3．熟悉和了解放大器的动态范围及其测试方法。

二、实验主要仪器

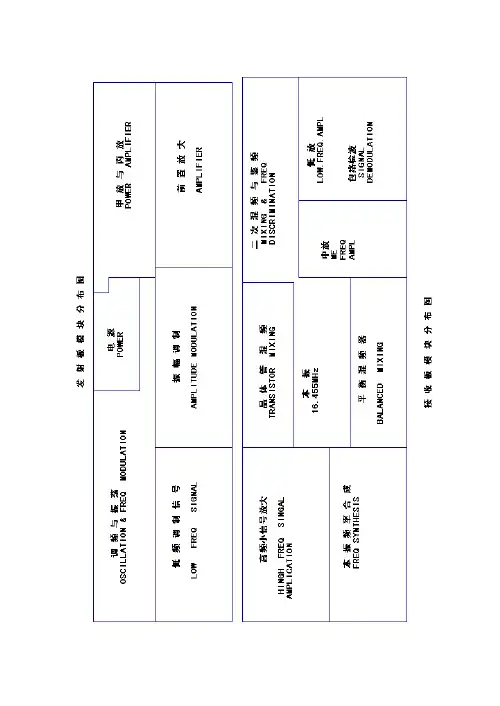

1．高频电路实验箱

2．双踪示波器

3．高频信号发生器

4．万用表

5．实验板G1

三、预习要求

1．复习谐振回路的工作原理。

2．了解谐振放大器的电压放大倍数、动态范围、通频带及选择性相互之间关系。

3．实验电路中，若电感量L=1 μH 回路总电容C=220pf。（分布电容包括在内），计算回路中心频率f。

四、实验原理

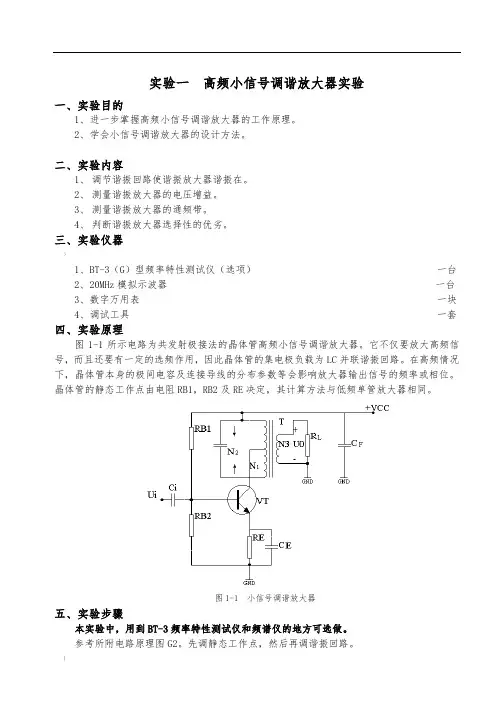

图1-1所示电路为共发射极接法的晶体管高频小信号调谐放大器。它不仅要放大高频信号，而且还要有一定的选频作用，因此晶体管的集电极负载为LC并联谐振回路。在高频情况下，晶体管本身的极间电容及连接导线的分布参数等会影响放大器输出信号的频率和相位。晶体管的静态工作点由电阻R B1，R B2及R E决定，其计算方法与低频单管放大器相同。本实验中输入信号的频率fs＝10MHz。改变射极电阻R E，从而改变放大器的增益。
