信号隔离器原理及应用

信号隔离器原理及应用信号隔离器是一种常见的电子器件，用于将输入信号与输出信号完全隔离开来，以防止信号的干扰与损坏。

它通过电气或光学的方式实现信号的隔离，并能够提供非常高的隔离效果，广泛应用于工业、通信、医疗等领域。

本文将从原理和应用两个方面进行介绍。

首先，我们来看一下信号隔离器的工作原理。

信号隔离器通常由输入端、隔离元件和输出端三部分组成。

其中，隔离元件是实现信号隔离的核心部件，通常有电气隔离和光电隔离两种方式。

电气隔离是指通过电绝缘材料将输入和输出隔离开来，常见的隔离元件包括变压器、光耦和差动放大器等。

变压器是一种常见的电气隔离元件，它通过将输入信号与输出信号分别通过绕组耦合和磁场感应实现隔离。

光耦则是一种利用光电二极管和光敏晶体管的原理实现信号隔离的器件，输入信号经过光电二极管转换为光信号，再经过光敏晶体管转换为电信号输出。

差动放大器是一种将输入信号分别通过两个放大器进行差分放大后输出的器件，相较于传统放大器，它具有更好的抗干扰性能。

光电隔离是指通过光信号将输入和输出隔离开来，常见的隔离元件包括光电耦合器和光纤隔离器等。

光电耦合器是一种将输入信号转换为光信号，并通过光导纤维传输到输出端再转换为电信号输出的器件。

光纤隔离器则利用了光纤传输信号不受电磁干扰的特性，将输入信号通过光电转换器转换为光信号，再通过光纤传输到输出端，最后通过光电转换器将光信号转换为电信号输出。

信号隔离器的应用非常广泛。

首先，在工业领域中，信号隔离器可以用于工业自动化控制系统中，用于隔离输入信号和输出信号，以提高系统的可靠性和稳定性。

另外，在工业过程控制系统中，通过信号隔离器可以将现场信号与控制信号进行隔离，防止干扰和短路等问题导致的系统故障。

其次，在通信领域中，信号隔离器可以用于隔离电路之间的信号传输，以保证信号的清晰和稳定。

特别是在电信基站的建设中，由于信号传输距离较远且会受到电磁干扰，需要使用信号隔离器进行信号隔离和补偿，以提高通信质量。

4~20ma隔离器原理
4~20mA隔离器是一种常用的信号隔离器，用于将4~20mA电流信号转换为其他类型的信号，实现信号的隔离和传输。

其工作原理如下：
1. 输入端：隔离器的输入端接收4~20mA电流信号作为输入信号。

2. 隔离：输入端的信号经过隔离器内部的隔离元件进行隔离，使得输入端与输出端之间电气隔离。

3. 调理：隔离器内部的电路对输入信号进行调理处理，如信号放大、滤波、线性化等。

这样可以增强输入信号的稳定性和准确性。

4. 输出端：经过处理后的信号通过输出端以其他形式输出，如4~20mA电流信号、0~10V电压信号等。

5. 隔离和传输：输入信号和输出信号之间通过隔离器实现电气隔离，确保输入信号不会影响输出信号，并且能够安全地传输信号到目标设备。

总结来说，4~20mA隔离器的工作原理是通过接收输入端的
4~20mA电流信号，经过内部的隔离、调理处理，将处理后的信号通过输出端以其他形式输出，并且实现对输入信号和输出信号之间的电气隔离和传输。

信号隔离器的工作原理及功能是什么？1.工作原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。

保证变换后的信号、电源、地之间绝对独立。

2.功能：一：保护下级的控制回路。

二：消弱环境噪声对测试电路的影响。

三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。

DIN系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。

能够克服变频器噪声及各种高低频脉动干扰。

信号隔离器的主要类型有哪些？1.隔离器：工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。

需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。

2.配电器：工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。

3.安全栅：一些特殊的工业现场（如燃气公司和化工厂）不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。

信号隔离器安装维护应注意哪些事项？由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。

1． 使用前应详细阅读说明书。

2． 作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。

3． 作为隔离配电使用时，应将输入端串入电源电路中，输出端接变送器。

信号隔离器原理
信号隔离器是一种常见的电子元件，用于隔离不同电路之间的信号传输，以保护设备免受干扰或损坏。

其原理主要是通过电气隔离来实现，从而确保信号在传输过程中不会相互干扰。

我们来了解一下信号隔离器的基本结构。

通常，信号隔离器由输入端、输出端和隔离元件组成。

输入端接收来自信号源的输入信号，隔离元件将输入信号隔离处理后传输到输出端，输出端再将处理后的信号传送至目标设备。

这种结构有效地阻断了输入端和输出端之间的直接电气连接，从而实现了信号的隔离传输。

信号隔离器的原理在于利用隔离元件（例如光耦、变压器等）来实现输入端和输出端之间的电气隔离。

在工作过程中，输入信号首先经过隔离元件的隔离处理，隔离元件将输入信号转换成另一种形式（例如光信号或磁信号），再传输到输出端。

这样，即使输入端和输出端之间存在电气隔离，也能够确保信号的稳定传输，避免了因电气干扰而造成的信号失真或设备损坏。

信号隔离器在实际应用中具有广泛的用途。

例如，在工业控制系统中，信号隔离器常用于隔离不同回路之间的控制信号，以保护设备免受电气干扰的影响；在医疗设备中，信号隔离器可用于隔离患者和设备之间的信号传输，保证患者的安全；在通信系统中，信号隔离器可用于隔离不同通信设备之间的信号传输，确保通信的稳定性。

信号隔离器通过电气隔离的原理，实现了不同电路之间信号的隔离传输，保护设备免受干扰或损坏。

其在工业控制、医疗设备、通信系统等领域具有重要的应用价值，为设备的稳定运行和数据传输提供了有效的保障。

信号隔离器应用场合及使用原理2008/3/6/09:041．信号隔离器的作用（1）地环流干扰在工业生产过程中实现监视和控制需要用到各种自动化仪表、控制系统和执行机构，他们之间的信号传输既有微弱到毫伏级、毫安级的小信号；又有几十伏，数千伏、数百安培的大信号；既有低频直流信号，也有高频脉冲信号等等，构成系统后往往发现在仪表和设备之间传输相互干扰，造成系统不稳定甚至误操作，出现这种情况除了每个仪器、设备本身的性能原因如抗电磁干扰影响，还有一个十分重要的原因就是各种仪器设备根据要求和目的都需要接地,例如为了安全，机壳需要接大地；为了使电路正常工作，系统需要有公共参考点；为了抑制干扰加屏蔽罩，屏蔽罩也需要接地，但是由于仪表和设备之间的参考点之间存在电势差（也就是各设备的共地点不同）因而形成“地环流”、“接地环流”问题是在系统处理信号过程中必须解决的问题。

（2）自然干扰雷电是一种主要的自然干扰源，雷电产生的干扰可以传输到数千公里以外的地方。

雷电干扰的时域波形是叠加在一串随机脉冲背景上的一个大尖峰脉冲。

宇宙噪音是电离辐射产生的，在一天中不断变化。

太阳噪音则随着太阳活动情况的剧烈变化。

自然界噪声主要会对通讯产生干扰，而雷电能量尖蜂脉冲可以对很多设备造成损坏，应该加以避免或降低损坏程度，减少损失。

（3）人为干扰电磁干扰产生的根本原因是导体中有电压或电流的变化，即较大dv/dt或di/dt.dv/dt或di/dt能够使导体产生电磁波辐射。

一方面，人们可以利用这一特点实现特定功能，例如，无限通信、雷达或其他功能，另一方面，电子设备在工作时，由于导体中的dv/dt或di/dt会产生伴随电磁辐射。

无论主观上出于什么目的，客观上对电磁环境造成了污染。

还有工厂企业在生产过程中会经常有一些大型的设备（电机、变频器）频繁开关，他们也会造成一些容性、感性的干扰，也将影响仪器仪表正常显示或采集。

凡是有电压电流突变的场合，肯定会有电磁干扰存在。

信号隔离器的工作原理功能选型及运用信号隔离器（Signal Isolator）是一种常用于工业自动化系统和电气设备的电子器件，用于隔离和传递电气信号。

它的主要工作原理是将输入信号转换为可隔离的输出信号，从而实现输入和输出之间的电气隔离。

1.输入信号转换：信号隔离器首先将输入信号进行电气转换，将其转变为适合隔离电路的形式。

通常，输入信号可以是模拟信号（如电压或电流），也可以是数字信号（如开关信号或计数信号）。

2.电气隔离：随后，信号隔离器使用隔离元件将输入信号与输出信号之间隔离开来，以防止输入信号的扰动传递到输出信号中。

隔离元件通常采用光耦、磁耦等元件，利用它们的隔离特性实现输入和输出之间的电气隔离。

3.输出信号再转换：在完成电气隔离后，信号隔离器进一步对输出信号进行电气转换，将其转变为适合输出设备（如PLC、DCS等）处理的形式。

对于模拟信号，可以将其转换为标准电压或电流信号；对于数字信号，可以将其转换为合适的逻辑电平。

1.电气隔离：信号隔离器的首要功能是实现输入和输出之间的电气隔离，以防止输入信号的干扰影响输出信号的准确性和稳定性。

在工业环境中，由于电力设备的存在，常常会有电压浪涌、电磁干扰等问题，使用信号隔离器可以解决这些问题。

2.信号转换：另一个重要的功能是将输入信号转换为输出信号，以适应不同的接口标准和设备要求。

用户可以根据实际需求选择不同类型的信号隔离器，例如模拟输入和模拟输出的隔离器、模拟输入和数字输出的隔离器、数字输入和模拟输出的隔离器等。

3.信号放大和补偿：一些应用场景中，输入信号弱小或者存在衰减，需要通过信号隔离器进行信号放大和补偿。

一些信号隔离器具备信号放大功能，可以将输入信号放大到一定的倍数，增强信号的强度和稳定性。

4.故障传递隔离：部分信号隔离器具备故障传递隔离功能，即当输入信号发生故障时（如短路、断路等），信号隔离器能够自动将这种故障隔离，以保证输出信号的可靠性和稳定性。

信号隔离器工作原理在电子工程领域，信号隔离器是一种重要的设备，它能够实现信号的传输与隔离，保障了系统的稳定性和安全性。

本文将深入探讨信号隔离器的工作原理，以便更好地理解其在各种应用场景中的作用。

一、信号隔离器的概念信号隔离器是一种将输入信号隔离并转换为输出信号的电子设备。

它广泛应用于各种需要防止信号干扰和电路损坏的场合，如工业控制、电力、通讯等领域。

通过隔离器，可以有效地减少噪声、防止电路之间的相互干扰，提高信号的稳定性。

二、信号隔离器的工作原理信号隔离器主要通过以下几种方式实现信号的隔离与传输：1.光电隔离：光电隔离器是利用光电效应的原理，将输入信号转换为光信号，再通过光导纤维或反射镜等光学元件传输到另一侧，最后再转换为电信号输出。

由于光信号与电信号之间不存在直接的电气联系，因此可以有效地隔离电路中的噪声和干扰。

2.变压器隔离：变压器隔离器则是利用电磁感应的原理，通过变压器实现信号的耦合与隔离。

当输入信号通过原边线圈时，会在副边线圈中产生感应电动势，从而实现信号的传输。

由于变压器隔离器采用磁耦合方式，因此具有较强的抗干扰能力。

3.继电器隔离：继电器隔离器是利用继电器的工作原理，通过触点的开合实现信号的切换与隔离。

当输入信号达到预定值时，会驱动继电器触点动作，从而实现输出信号的切换。

继电器隔离器具有结构简单、价格低廉等优点，但寿命相对较短。

三、信号隔离器的应用场景信号隔离器在各种应用场景中都发挥着重要的作用，主要包括以下几个方面：1.工业控制：在工业控制系统中，各种传感器、执行器等设备之间的信号传输常常会受到电磁干扰的影响。

通过在关键位置加装信号隔离器，可以有效地减少噪声、防止电路之间的相互干扰，提高系统的稳定性和安全性。

2.电力行业：在电力系统中，由于各种原因引起的电气噪声和干扰会对电网的运行造成影响。

信号隔离器可以用于实现电网中各种测量、控制和保护设备之间的信号传输与隔离，提高电网的稳定性和可靠性。

信号隔离器的功能及工作原理信号隔离器是一种电子设备，常用于工业自动化系统和电气控制系统中，用于隔离两个或多个电路之间的电气连接，以保护系统的正常工作和延长设备的寿命。

它起到隔离和转换信号的作用，可以将输入信号与输出信号之间的电气隔离，从而防止干扰、噪音和电压波动等不良影响。

1.电气隔离：信号隔离器可以将输入和输出信号之间的电气连接隔离，防止干扰和电气噪音的传播，保证信号的稳定性和可靠性。

2.噪音滤除：信号隔离器可以滤除输入信号中的噪音和杂波，确保清晰、准确的输出信号，提高系统的抗干扰能力。

3.信号转换：信号隔离器可以将输入信号转换为适合输出设备的信号类型，例如模拟信号转换为数字信号，或将不同的信号电平和电流范围转换为符合要求的信号。

4.电气保护：信号隔离器可以防止输入信号中的电压过高或过低对输出设备造成损坏，保护设备的安全和可靠运行。

光电隔离是最常用的隔离方式之一、其工作原理是利用光电耦合器将输入信号转换为光电信号，然后通过光电耦合器隔离输出信号。

具体过程如下：1.输入信号经过滤波和调理电路进行处理，将其转换为适合光电隔离的电信号。

2.电信号经过驱动电路，控制光电耦合器的光源。

3.光电耦合器将电信号转换为光信号，通过光传感器、光电二极管或光敏电阻等元件进行检测。

4.输出信号经过光电隔离器，通过光电传感器将光信号转换为电信号输出。

电磁隔离是另一种常用的隔离方式，其工作原理是通过磁场或电场隔离输入和输出信号。

具体过程如下：1.输入信号经过滤波和调理电路进行处理，将其转换为适合电磁隔离的电信号。

2.电信号通过线圈或电容等元件引入电磁或电场中。

3.电磁或电场作用于输出信号系列元件，将信号在输入和输出之间隔离。

4.输出信号通过电感、电容等元件进行接收，经过滤波和放大等处理后输出。

除了光电隔离和电磁隔离，信号隔离器还可以通过其他技术实现信号的隔离，例如：光纤隔离、电容隔离、互感隔离等。

总之，信号隔离器通过电气隔离、噪音滤除、信号转换和电气保护等功能，能够保证输入信号与输出信号之间的电气隔离，提高系统的可靠性和稳定性。

信号隔离器的工作原理信号隔离器是一种常用的电子设备，它在信号处理和控制系统中发挥着重要的作用。

信号隔离器的主要功能是将电气信号从一个电路中分离出来，不受其他电路中的干扰影响。

本文将介绍信号隔离器的工作原理和应用领域。

一、信号隔离器的作用信号隔离器的主要作用是将不同的电路之间隔离开来，以防止接地回路和信号干扰的影响。

当两个电路之间需要传送信号时，信号隔离器可以将信号分离开来，进而避免因引入杂音和干扰而影响信号质量的问题。

例如，当一个传感器安装在机器的电控系统中，由于信号传输的距离较远或电缆绝缘不良等原因，会出现信号失真等问题。

在这种情况下，可以使用信号隔离器将传感器的信号与控制系统的信号隔离开来，从而保持信号的高准确性和稳定性。

二、信号隔离器的工作原理信号隔离器的工作原理基于不同电路之间的电气隔离。

它在输入端和输出端之间添加一个电气隔离器以实现隔离。

电气隔离器由可控硅（SCR）或转换器（光敏电耦）等器件组成，具有输入和输出两端。

信号隔离器的输入端是标准的接收电路，包括一个放大器和一些电子元件。

输出端也是一个标准电路，但是与输入端相互隔离，并且通过输出电路的光敏电耦或电气隔离器将信号处理后输出。

当输入电路中的信号达到一定的阈值时，输出电路就会被触发，让信号得以输出。

信号隔离器的工作原理可以用以下方式表述：1. 当信号输入到输入端时，信号被输入放大器或特殊电路放大或处理，以便对信号进行数字化或合并。

2. 将信号传递到信号隔离器的电气隔离元件中，以实现电气隔离。

3. 信号被发送到输出端，其中信号经过输出装置的放大和处理，并以相应的方式传递到下游电路。

4. 输出端将隔离的信号发送回主电路，从而实现信号隔离器对信号的处理。

信号隔离器通常由高速显示器、电流传感器作为输入电路和输出电路，从而将信息发送或接收到其他电路，以实现对信号的处理和传输。

三、应用领域信号隔离器广泛应用于钢铁、石油、化工、电力、通讯等工业领域，在这些领域中它通常被用于以下的应用中：1. 控制信号隔离：在控制领域，信号隔离器通常被用于控制信号隔离，以消除大量的杂音和干扰。

信号隔离器原理信号隔离器是一种用于隔离电子设备之间信号传输的器件，它在工业控制系统、通讯系统和电子设备中起着非常重要的作用。

信号隔离器的原理是通过电气、光学或磁学等方式，将输入端的信号与输出端进行隔离，以防止干扰和提高系统的稳定性。

本文将从信号隔离器的原理入手，介绍其工作原理、分类及应用。

信号隔离器的工作原理。

信号隔离器的工作原理主要是利用隔离元件将输入端和输出端之间的电气信号进行隔离。

在工业控制系统中，常用的隔离元件包括光耦、变压器和电容等。

光耦隔离器是通过光电转换器件将输入端的电信号转换为光信号，再通过光电转换器件将光信号转换为输出端的电信号，实现电气信号的隔离传输。

而变压器隔离器则是通过变压器将输入端和输出端的电信号进行隔离传输。

电容隔离器则是利用电容器将输入端和输出端的电信号进行隔离。

信号隔离器的分类。

根据隔离元件的不同，信号隔离器可以分为光耦隔离器、变压器隔离器和电容隔离器等。

光耦隔离器具有传输速度快、隔离效果好的特点，常用于需要高速隔离传输的场合，如通讯系统和工业控制系统。

变压器隔离器具有隔离效果好、抗干扰能力强的特点，常用于工业控制系统中。

电容隔离器则具有体积小、重量轻的特点，常用于电子设备中。

信号隔离器的应用。

信号隔离器广泛应用于工业控制系统、通讯系统和电子设备中。

在工业控制系统中，信号隔离器常用于隔离传感器信号、控制器信号和执行器信号，以提高系统的稳定性和可靠性。

在通讯系统中，信号隔离器常用于隔离输入端和输出端之间的信号，以提高系统的抗干扰能力和传输质量。

在电子设备中，信号隔离器常用于隔离不同模块之间的信号，以防止干扰和提高系统的稳定性。

总结。

信号隔离器是一种用于隔离电子设备之间信号传输的器件，其工作原理是利用隔离元件将输入端和输出端之间的电气信号进行隔离。

根据隔离元件的不同，信号隔离器可以分为光耦隔离器、变压器隔离器和电容隔离器等。

信号隔离器广泛应用于工业控制系统、通讯系统和电子设备中，以提高系统的稳定性和可靠性。

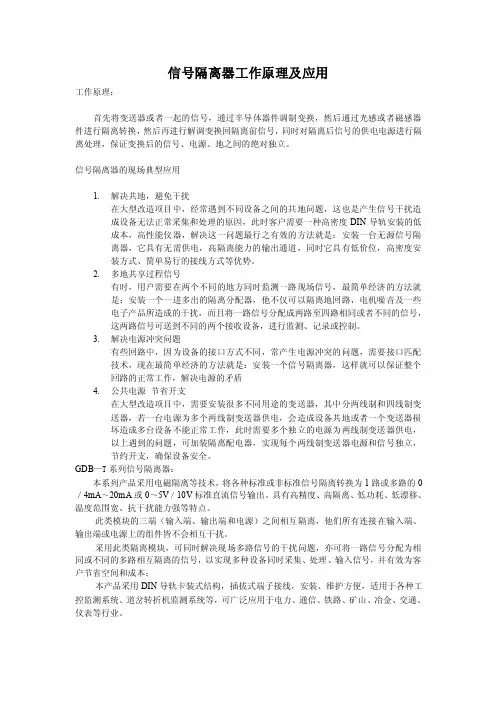

信号隔离器工作原理及应用工作原理：首先将变送器或者一起的信号，通过半导体器件调制变换，然后通过光感或者磁感器件进行隔离转换，然后再进行解调变换回隔离前信号，同时对隔离后信号的供电电源进行隔离处理，保证变换后的信号、电源、地之间的绝对独立。

信号隔离器的现场典型应用1.解决共地，避免干扰在大型改造项目中，经常遇到不同设备之间的共地问题，这也是产生信号干扰造成设备无法正常采集和处理的原因，此时客户需要一种高密度DIN导轨安装的低成本，高性能仪器，解决这一问题最行之有效的方法就是：安装一台无源信号隔离器，它具有无需供电，高隔离能力的输出通道，同时它具有低价位，高密度安装方式、简单易行的接线方式等优势。

2.多地共享过程信号有时，用户需要在两个不同的地方同时监测一路现场信号，最简单经济的方法就是：安装一个一进多出的隔离分配器，他不仅可以隔离地回路，电机噪音及一些电子产品所造成的干扰，而且将一路信号分配成两路至四路相同或者不同的信号，这两路信号可送到不同的两个接收设备，进行监测、记录或控制。

3.解决电源冲突问题有些回路中，因为设备的接口方式不同，常产生电源冲突的问题，需要接口匹配技术，现在最简单经济的方法就是：安装一个信号隔离器，这样就可以保证整个回路的正常工作，解决电源的矛盾4.公共电源节省开支在大型改造项目中，需要安装很多不同用途的变送器，其中分两线制和四线制变送器，若一台电源为多个两线制变送器供电，会造成设备共地或者一个变送器损坏造成多台设备不能正常工作，此时需要多个独立的电源为两线制变送器供电，以上遇到的问题，可加装隔离配电器，实现每个两线制变送器电源和信号独立，节约开支，确保设备安全。

GDB—T系列信号隔离器：本系列产品采用电磁隔离等技术，将各种标准或非标准信号隔离转换为1路或多路的0／4mA～20mA或0～5V／10V标准直流信号输出。

具有高精度、高隔离、低功耗、低漂移、温度范围宽、抗干扰能力强等特点。

信号隔离器的原理信号隔离器是一种常见的电子器件，它在工业控制和电子设备中起着非常重要的作用。

它能够将输入信号和输出信号之间进行隔离，防止干扰和损坏。

那么，信号隔离器的原理是怎样的呢？首先，我们需要了解信号隔离器的基本结构。

一般来说，信号隔离器由输入端、输出端和隔离部分组成。

输入端接收外部信号，隔离部分对信号进行隔离处理，输出端输出隔离后的信号。

隔离部分主要由隔离变压器、光耦等器件组成，通过这些器件将输入和输出端进行隔离，从而达到保护和稳定信号的作用。

其次，信号隔离器的原理是基于隔离部分的工作原理。

隔离变压器通过磁耦合的方式将输入端和输出端进行隔离，避免了电气信号的直接传导，从而有效地防止了干扰和噪声的影响。

而光耦则是利用光电转换原理，将输入端的电信号转换成光信号，再由光电转换器将光信号转换成输出端的电信号，实现了电光电的隔离转换，同样也能够有效地隔离信号并保护设备。

此外，信号隔离器的原理还涉及到隔离部分的工作特性。

隔离器件在进行信号隔离的过程中，除了隔离信号外，还需要考虑传输特性、带宽、响应时间等因素。

不同的隔离器件具有不同的特性，如隔离变压器具有较宽的带宽和较快的响应时间，适用于对信号传输速度要求较高的场合；而光耦则具有良好的隔离性能和抗干扰能力，适用于工业环境中的电磁干扰较大的场合。

综上所述，信号隔离器的原理是基于隔离部分的工作原理和特性，通过隔离变压器、光耦等器件将输入端和输出端进行隔离，从而保护和稳定信号传输。

不同的隔离器件具有不同的特性，用户在选择信号隔离器时需要根据实际需求来进行选择，以达到最佳的隔离效果和信号传输性能。

信号隔离器在工业控制和电子设备中具有广泛的应用，对于保护设备和提高系统稳定性起着至关重要的作用。

隔离器工作原理
隔离器是一种用于隔离电路中不同部分的电子器件，其工作原理主要基于电磁感应和电场作用。

隔离器通常用于隔离高压和低压电路，以及隔离输入和输出信号，保护设备和人员免受电击和其他危险。

本文将介绍隔离器的工作原理及其在电路中的应用。

首先，隔离器内部主要包括两个相互绝缘的线圈，分别连接输入端和输出端。

当输入端施加电压时，电流通过输入线圈产生一个磁场。

由于线圈之间的绝缘作用，磁场无法直接传导到输出线圈，从而实现了输入和输出之间的电气隔离。

其次，隔离器中的磁场也会诱导输出线圈中产生电动势，从而使输出端产生相应的电压。

这种通过电磁感应实现的隔离方式，可以有效地隔离输入和输出端的电路，避免电压和信号的相互干扰。

另外，隔离器还可以通过电场作用来实现隔离。

在一些特殊的隔离器中，输入端和输出端之间会存在一个绝缘材料，这种材料可以阻止电流和信号的直接传导，从而实现电场隔离。

这种隔离方式通常用于隔离高压和低压电路，以及隔离输入和输出信号。

隔离器的工作原理可以简单总结为电磁感应和电场作用。

通过
这两种方式，隔离器可以有效地隔离电路中不同部分的电压和信号，保护设备和人员免受电击和其他危险。

在实际应用中，隔离器广泛
用于各种电子设备和电路中，如电源隔离、信号隔离、通讯隔离等
方面。

总之，隔离器是一种重要的电子器件，其工作原理基于电磁感
应和电场作用。

通过这些原理，隔离器可以有效地隔离电路中不同
部分的电压和信号，保护设备和人员的安全。

隔离器在电子设备和
电路中有着广泛的应用，对于电气隔离和信号隔离起着至关重要的
作用。

信号隔离器的工作原理传统的信号隔离器通常由输入电路、隔离电路和输出电路三部分组成。

输入电路用于接收外部信号，并将其传递到隔离电路。

隔离电路则负责将输入信号与输出信号进行隔离，通常是通过光电隔离、电磁隔离或者电容隔离来实现。

最后，输出电路将隔离后的信号传递给外部设备或系统。

在使用光电隔离时，输入信号首先被转换为一个光信号。

这通常是通过将输入信号作用于一个发光二极管（LED）来实现的。

发光二极管通过将电流传输到LED芯片中的半导体材料中而发出光。

该光信号经过一个光耦合器（光电转换器）传递到隔离电路的输出端。

光电转换器中的接受器将光信号转换为一个电压信号，然后通过输出电路传递给外部设备。

在电磁隔离中，输入信号通过电磁耦合器传递到隔离电路。

电磁耦合器通常由线圈和铁芯组成。

当输入信号通过线圈时，它会产生一个与输入信号呈正比的磁场。

该磁场会通过铁芯传递到隔离电路的输出侧，并在输出侧的线圈中产生一个相应的电压信号。

输出电压信号的幅度与输入信号相比可以进行放大或削弱。

电容隔离使用电容器将输入端和输出端隔离开来。

在输入端，输入信号通过一个电容器传递到隔离电路。

隔离电路中的电容器将信号隔离，然后通过输出电容器传递到输出端。

电容隔离可以实现相对较高的隔离电阻和抗干扰性能。

信号隔离器的工作原理中有几个关键点需要注意。

首先，隔离器可以防止由于外部环境干扰或地位差异而引起的信号失真。

通过隔离输入和输出，可以避免电位差造成的信号混叠和噪音干扰。

其次，隔离器可以提供更好的保护性能。

例如，在测量高电压或高电流信号时，隔离器可以保护测量设备免受因接触高电压或高电流回路而产生的危险。

最后，隔离器还可以提供额外的安全性。

在一些工业环境中，高电压和高电流信号可能导致电击伤害甚至火灾。

通过使用信号隔离器，可以将这些高电压和高电流信号与低压和低电流信号进行隔离，从而提高系统的安全性。

总之，信号隔离器是一种通过电气隔离将两个不同电位之间的信号进行隔离的设备。

信号隔离器的原理信号隔离器是一种用于隔离电路中不同部分之间的信号传输的电子器件。

它的原理是利用特定的电路结构和元件，将输入端和输出端之间的信号隔离开来，以防止干扰和损坏。

在工业控制、通信系统和电子设备中，信号隔离器起着非常重要的作用，保障了系统的稳定性和可靠性。

信号隔离器的原理可以简单地理解为将输入端和输出端之间的电气连接隔离开来，同时保持信号的传输。

这种隔离通常通过光耦合器、变压器或者电容器等元件来实现。

在光耦合器中，输入端和输出端通过光学元件相连，信号通过光的传输来实现隔离；而在变压器和电容器中，输入端和输出端则通过电磁感应或者电场来实现隔离。

信号隔离器的原理主要包括两个方面，一是隔离，二是传输。

隔离是指在输入端和输出端之间建立一种物理隔离，阻止电气信号的直接传输，从而防止干扰和损坏。

传输则是指通过特定的方式，如光耦合、电磁感应或者电场耦合，将输入端的信号以某种形式传输到输出端，保持信号的完整性和准确性。

在工业控制系统中，信号隔离器常常用于隔离传感器和执行器之间的信号传输。

这样做的好处是可以防止由于环境干扰或者设备故障导致的信号失真或者损坏，从而保证了系统的稳定性和可靠性。

在通信系统中，信号隔离器则可以用于隔离不同电路之间的信号传输，防止干扰和串扰，保证通信质量。

在电子设备中，信号隔离器也可以用于隔离数字和模拟信号之间的传输，以保证信号的纯净性和准确性。

总的来说，信号隔离器的原理是通过物理隔离和信号传输的方式，将输入端和输出端之间的信号隔离开来，保证了信号的稳定传输和准确性。

它在工业控制、通信系统和电子设备中具有非常重要的作用，是保障系统稳定性和可靠性的重要组成部分。

信号隔离器原理
信号隔离器是一种电子器件，用于将一个电路的信号分离成两个或更多个电路，以确保它们之间的信号不会相互干扰或损坏。

信号隔离器主要原理是使用双工变压器或光电隔离技术，将信号从原始电路中隔离出来，然后将其传输到另一个电路中，这样就可以实现信号的隔离。

双工变压器是信号隔离器的一个关键部件。

它通常包含两个或更多个线圈，同时将两个或更多个电路相互连接。

当一个电路中出现电信号时，它会产生磁场，这个磁场会通过铁心传递到另一个电路上的线圈。

在这种情况下，磁场会导致另一个线圈里的电流产生。

因此，原始电路和第二个电路得到了相互隔离，同时也允许信号在两个电路之间传递。

另一种信号隔离器使用的是光电隔离技术。

它主要通过使用光电耦合器隔离两个电路。

当一个电路中出现电信号时，光电耦合器会将信号转换为光信号，然后将其传输到另一个电路中。

在这个过程中，光信号会隔离电路中的任何电磁干扰，从而保证了信号的质量。

信号隔离器在实际应用中发挥着重要作用。

例如，控制系统中的信号隔离器可以确保各个电路之间的干扰互相隔离，保证了整个系统的稳定性和可靠性。

此外，在工业自动化领域中，信号隔离器也广泛应用于集中控制系统、仪表仪器、数据采集和数据处理等场合。

综上所述，信号隔离器是一种非常重要的电子器件，可以确保电路间信号之间不会干扰和损坏，从而提高了电路系统的稳定性和可靠性。

信号隔离器原理及应用在工业消费过程中，生成过程的监视和控制中要用到各种各样的仪器仪表，会产生各种各样的信号：既有微弱的毫伏级的小信号，又有数十伏的大信号，甚至还有高达数千伏和数百安培的强信号；既有直流低频信号，也有高频或脉冲尖峰信号；而这些信号都要经过互相传递和输送的过程，因此如何保证这些信号，特别是模拟信号在传输过程中不失真将成为系统调试中必须解决的问题。

详细地说，只有当控制装置和分布在现场的传感器和执行器之间的模拟信号传输无故障并且不失真时，才能保证过程控制平安可靠。

尤其是小功率的模拟信号在干扰大的工业环境中传输时受各种外部干扰信号的影响，它们需要一条可靠的传输通道。

日常工作经历说明，受设备要求的制约，必须慎重小心的处理和传输模拟信号。

而现场和控制层之间以模拟信号形式传输的测量和控制参数，在传输工程中常处于较恶劣的工业环境中，很可能会造成这些信号的失真。

造成模拟信号失真的原因1. 接地环路问题：如以下图所示，当过程环路中有两处或两处以上接地电阻不相等时，就会产生接地环路，过程信号就会失真。

接地环路要使信号完好而不失真地传输，理想化的情况是所有设备、仪表中的信号都有一个共同的参考点，也就是有非隔离 变送器 接收 设备一个共同的“地〞。

只有这样，所有的设备、仪表的信号参考点之间电位差才能为“零〞。

很显然，不同设备的接地电阻很难保证都相等，接地电阻也会随着传输间隔 的增加而升高，有时甚至产生高达200V 的电位差。

2. 测量回路互相连接问题：如以下图所示，在这些回路中，参考点要将因为接通多个信号回路而升高。

设备一 设备二 设备三 设备四U VR L1 R L2 R L3 R L4ΔU R1 ΔU R2 ΔU R3 ΔU R4如上图，在这种互相连接的测量回路中，由于线间电阻的不断增加，必然会引起参考电压的不断升高。

3. 电磁干扰问题：这是比较常见的干扰，特别是在长间隔 或者干扰较大的工业环境中，很难防止感性和容性干扰在测量回路中互相参杂的情况。

信号隔离器工作原理
信号隔离器是一种电子装置，用于将输入信号与输出信号之间进行电气隔离，以防止信号干扰和保护电路。

其工作原理可以分为以下几个步骤：
1. 电气隔离：信号隔离器内部使用高绝缘性的材料或元件，如光电耦合器或磁隔离器等，将输入信号和输出信号隔离开来。

这样可以避免输入信号中的电压、电流或噪音传递到输出端，保证输出信号的稳定性和准确性。

2. 输入信号处理：输入信号首先通过隔离器的输入端，经过适当的处理电路进行滤波、放大、增益等操作。

这些操作可以根据具体需要来实现对输入信号的处理，以使其适应输出端的要求。

3. 电气隔离传递：经过输入信号处理后，信号隔离器内部的隔离元件会将处理后的信号传递到输出端。

其中，光电耦合器通过将输入端的电信号转换为光信号，并利用光电效应将光信号转换为输出端的电信号；磁隔离器则利用互感作用将输入端的电信号通过磁场传递到输出端。

4. 输出信号重建：在信号隔离器的输出端，通过相应的电路进行信号重建，将经过隔离和传递的信号还原为原始的波形、电压或电流。

这个过程可以包括滤波、放大、滞后等操作，以使输出信号与输入信号相匹配。

综上所述，信号隔离器通过电气隔离、输入信号处理、电气隔
离传递和输出信号重建等步骤，实现了输入信号与输出信号之间的隔离，保护了电路免受干扰，并确保信号的准确性和稳定性。

信号隔离器的使用方法1.引言1.1 概述信号隔离器是一种应用广泛的电子设备，用于处理电路中的信号传输和隔离问题。

它被广泛应用于工业自动化、电力系统、通信系统等领域，起到了至关重要的作用。

信号隔离器的主要作用是将电路中的信号进行隔离，防止信号传输时的干扰和噪音污染。

在很多情况下，不同电路之间的信号传递会导致互相影响和信号失真的问题。

这往往会导致电路的工作不稳定或者数据错误的传输。

而信号隔离器通过采用特定的电路设计和信号处理技术，能够有效地解决这些问题。

信号隔离器的工作原理基于电气隔离技术，它将输入信号电路和输出信号电路之间通过绝缘层进行隔离，使得两个电路之间的信号无法直接相互影响。

这种隔离方式能够有效降低噪音干扰、电磁干扰等因素对信号传输的影响，提高系统的稳定性和可靠性。

在信号隔离器的使用方法上，首先需要选择合适的信号隔离器类型和规格。

根据实际需求和电路特点，选择适合的隔离器能够更好地满足需求。

其次，在安装和连接时，需要按照隔离器的说明书进行正确的操作，并且保证信号输入端和输出端的连接正确可靠，避免接触不良等问题。

此外，使用信号隔离器时还需要注意电源供应和电气安全。

合理选择和配置电源，确保信号隔离器的正常工作和长期稳定性。

同时，在操作时要注意遵守电气安全规范，避免电路短路、过载等问题的发生。

总之，信号隔离器是一种重要的电子设备，其使用方法和原理对于保证电路信号传输和隔离的稳定性具有重要意义。

合理选择隔离器类型、正确安装和连接、注意电源供应和电气安全等方面的注意事项，能够保证信号隔离器的正常工作，并有效解决信号传输中的干扰和噪音问题。

希望本文能够帮助读者更好地理解信号隔离器的基本概念和使用方法，为相关领域的应用提供参考和指导。

1.2 文章结构文章结构部分：文章将从三个部分进行展开，即引言、正文和结论。

引言部分将首先概述信号隔离器的基本情况，介绍其用途和作用。

接着，探讨文章的结构，即本文将通过对信号隔离器的使用方法进行详细介绍，以使读者能够全面了解其使用要点。

信号隔离器的原理信号隔离器是一种常见的电子元件，它在电路设计中起着非常重要的作用。

它可以将输入信号与输出信号之间进行隔离，防止信号干扰和噪声影响，保证信号传输的稳定性和可靠性。

那么，信号隔离器的原理是什么呢？接下来，我们将详细介绍信号隔离器的原理及其工作方式。

首先，信号隔离器的原理基于电磁感应的原理。

当输入信号通过隔离器时，隔离器内部的线圈会受到激励，产生磁场。

然后，这个磁场会感应出一个电流，从而在输出端产生一个与输入信号完全隔离的新信号。

这样，就实现了输入信号和输出信号的隔离，从而有效地防止了信号干扰和噪声影响。

其次，信号隔离器的原理还涉及到光电隔离技术。

在一些特殊的情况下，为了更好地隔离信号，可以采用光电隔离器。

光电隔离器利用光电二极管和发光二极管的工作原理，将输入信号转换成光信号，再经过光电转换器转换成输出信号，从而实现了输入和输出信号的完全隔离。

这种技术能够有效地隔离高频、高压和高速的信号，保证信号传输的稳定性和可靠性。

此外，信号隔离器的原理还包括了数字隔离技术。

随着数字技术的发展，数字隔离技术在信号隔离器中得到了广泛的应用。

数字隔离技术通过将模拟信号转换成数字信号，并通过数字信号处理器进行处理，最终再将数字信号转换成模拟信号输出，实现了输入信号和输出信号的隔离。

这种技术不仅能够提高信号的抗干扰能力，还能够实现更高的精度和更快的响应速度。

综上所述，信号隔离器的原理主要包括了电磁感应、光电隔离和数字隔离技术。

通过这些技术手段，信号隔离器能够有效地隔离输入信号和输出信号，防止信号干扰和噪声影响，保证信号传输的稳定性和可靠性。

在实际应用中，我们可以根据具体的需求选择合适的隔离器类型，以满足不同的信号隔离要求。

希望本文对信号隔离器的原理有所帮助，谢谢阅读！。
