proe工程图配置文件

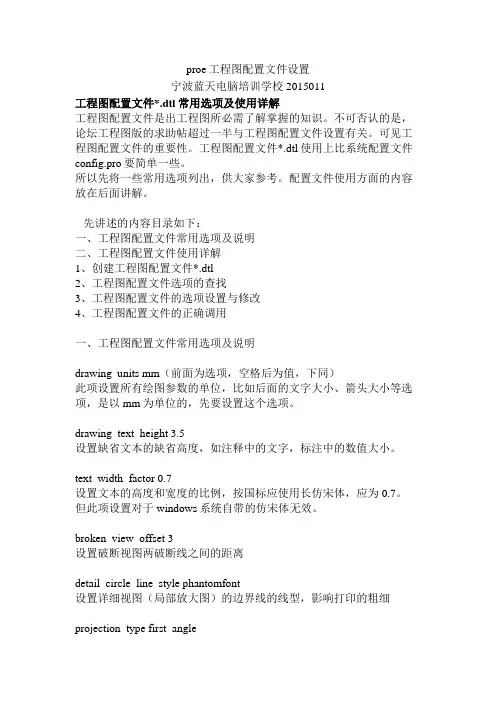

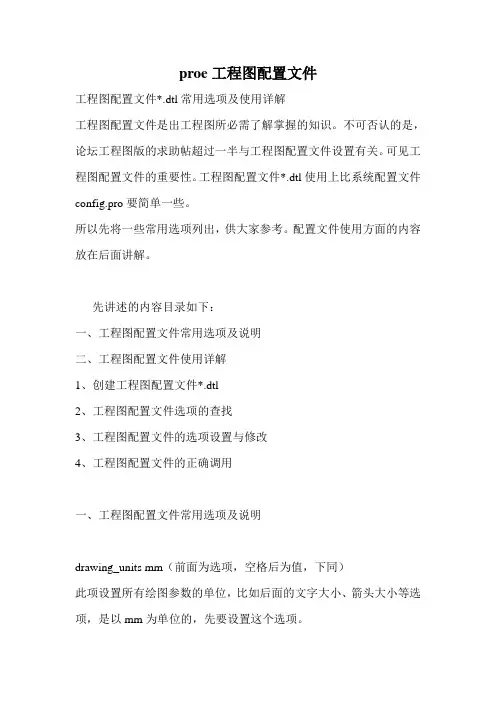

工程图配置文件*.dtl常用选项及使用详解
工程图配置文件是出工程图所必需了解掌握的知识。不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。可见工程图配置文件的重要性。工程图配置文件*.dt l使用上比系统配置文件config.pro要简单一些。
所以先将一些常用选项列出，供大家参考。配置文件使用方面的内容放在后面讲解。
先讲述的内容目录如下：
一、工程图配置文件常用选项及说明
二、工程图配置文件使用详解
1、创建工程图配置文件*.dtl
2、工程图配置文件选项的查找
3、工程图配置文件的选项设置与修改
4、工程图配置文件的正确调用
一、工程图配置文件常用选项及说明
drawing_units mm（前面为选项，空格后为值，下同）
此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。
drawing_text_height 3.5
设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。
text_width_factor 0.7
设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3
设置破断视图两破断线之间的距离
detail_circle_line_style phantomfont
设置详细视图（局部放大图）的边界线的线型，影响打印的粗细
projection_type first_angle
设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）
view_scale_denominator 3600
view_scale_format ratio_colon
上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
detail_view_scale_factor 2
设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。
def_xhatch_break_around_text yes
设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）
def_xhatch_break_margin_size 1
设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。
hlr_for_threads yes
thread_standard std_iso_imp_assy
以上两项设置螺纹表示方法按国标形式表示，正面以3/4圆方式表示
angdim_text_orientation horizontal
设置标注角度尺寸时，角度的放置方式为水平
blank_zero_tolerance no
设置公差值有一项为0时，是否去掉0。比如尺寸公差中有上偏差+0.02和下偏差0，如果设为yes则只显示+0.02，0不显示
text_orientation parallel_diam_horiz
parallel_dim_placement above
这两项会互相影响，第一项设置标注尺寸时，数值平行于尺寸线，并且直径标注会水平显示。（半径不能），第二项设置标注时数值在尺寸线上面。
tol_display yes
设置公差的显示，此项要配合config.pro中的tol_mode 值nominal使用，且只对后面的建模有效。
default_font simfang
设置缺省文本所使用的字体，比如标注的数值字体，注释的字体等。如按国标应设置为仿宋体。设置仿宋体的方法是，把windows系统自带的仿宋体文件（在C:\WINDOWS\Fonts 文件夹下面）复制到PROE安装目录text\fonts\chinese_cn下面。并在此项设置。也可以将config.pro中的pro_font_dir选项，指向字体所在的目录。
draw_arrow_style filled
设置箭头为实心箭头
draw_arrow_length 3.5
设置箭头（实心三角形）的长度
draw_arrow_width 1
设置箭头（实心三角形）的宽度
leader_elbow_length 5
设置折弯标注时折弯线的长度，比如水平标注直径时折弯部分的长度
circle_axis_offset 2.5
设置十字交叉的轴线伸出圆边缘的长度，实际操作中十字中心线可以随意拖动长度。
line_style_standard std_iso
设置工程图中文本的缺省颜色，比如标注的数值颜色、注释文字的颜色。
std_iso为标注界线为黄色，但数值为绿色，注释文字也为绿色。
同时控制详细视图、局部视图的边界线颜色为黄色，打印为细实线
sym_flip_rotated_text yes
设置文本方向是否锁定方向不旋转，比如粗糙度的方向。
show_total_unfold_seam no
设置展开剖面视图中间转折部分是否显示为粗实线，no不显示
后缀零的显示
lead_trail_zeros td_metric则非角度尺寸不显示后缀零
draw_ang_unit_trail_zeros yes 角度尺寸不显示后缀零
另外由config,pro控制
default_dec_places，控制所有模式中非角度尺寸的小数位数
default_ang_dec_places 控制工程图中角度尺寸的小数位数
二、工程图配置文件使用详解
工程图的配置文件，可以简单的理解为设置工程图标注样式的文件，比如说箭头大小、文字大小、公差等内容。
实际上工程图的配置文件比标注样式的内容要广得多了。它有几百条选项，要搞清楚每一条选项的作用是不容易的，也没必要，我们只要知道常用的几个选项就够用了。
这里介绍工程图配置文件的一些使用方法。
1、创建工程图配置文件*.dtl
*.dtl是指文件名可以是任意的，后缀必须相同。比如可以是123.dtl，也可以是abc.dtl、gb. dtl等等。
和PROE的系统配置文件一样，初学者也许还不知道这个文件怎么来，在哪里？
按以下步骤，你就可以看到工程图的配置文件了。
附件
这样我们就可以进入到工程图模块了（也就是绘图模块），
紧接着我们在屏幕上右键——属性——绘图选项，进入选项窗口。
