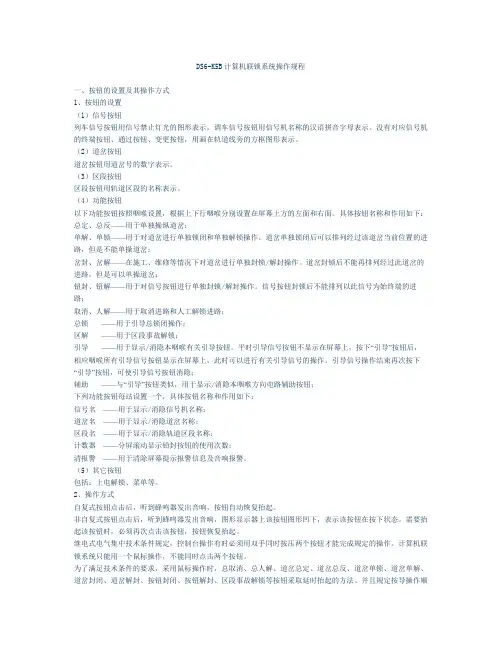

DS6-K5B计算机联锁系统操作规程一、按钮的设置及其操作方式1、按钮的设置(1)信号按钮列车信号按钮用信号禁止灯光的图形表示,调车信号按钮用信号机名称的汉语拼音字母表示。
没有对应信号机的终端按钮、通过按钮、变更按钮,用画在轨道线旁的方框图形表示。
(2)道岔按钮道岔按钮用道岔号的数字表示。
(3)区段按钮区段按钮用轨道区段的名称表示。
(4)功能按钮以下功能按钮按照咽喉设置,根据上下行咽喉分别设置在屏幕上方的左面和右面。
具体按钮名称和作用如下:总定、总反——用于单独操纵道岔;单解、单锁——用于对道岔进行单独锁闭和单独解锁操作。
道岔单独锁闭后可以排列经过该道岔当前位置的进路,但是不能单操道岔;岔封、岔解——在施工、维修等情况下对道岔进行单独封锁/解封操作。
道岔封锁后不能再排列经过此道岔的进路,但是可以单操道岔;钮封、钮解——用于对信号按钮进行单独封锁/解封操作。
信号按钮封锁后不能排列以此信号为始终端的进路;取消、人解——用于取消进路和人工解锁进路;总锁——用于引导总锁闭操作;区解——用于区段事故解锁;引导——用于显示/消隐本咽喉有关引导按钮。
平时引导信号按钮不显示在屏幕上,按下“引导”按钮后,相应咽喉所有引导信号按钮显示在屏幕上,此时可以进行有关引导信号的操作。
引导信号操作结束再次按下“引导”按钮,可使引导信号按钮消隐;辅助——与“引导”按钮类似,用于显示/消隐本咽喉方向电路辅助按钮;下列功能按钮每站设置一个,具体按钮名称和作用如下:信号名——用于显示/消隐信号机名称;道岔名——用于显示/消隐道岔名称;区段名——用于显示/消隐轨道区段名称;计数器——分屏滚动显示铅封按钮的使用次数;清报警——用于清除屏幕提示报警信息及音响报警。
(5)其它按钮包括:上电解锁、菜单等。
2、操作方式自复式按钮点击后,听到蜂鸣器发出音响,按钮自动恢复抬起。
非自复式按钮点击后,听到蜂鸣器发出音响,图形显示器上该按钮图形凹下,表示该按钮在按下状态。
计算机联锁车务仿真教学系统-铁科模式操作手册(学生机)北京交通大学电子信息工程学院交通信号与控制教研室交通与工业控制系统研究所2007.9目录第一部分计算机联锁车务仿真培训系统简介 (2)一.开发说明 (2)二.系统的体系结构 (2)三.功能说明 (2)四.适用对象 (3)五.系统的硬件要求 (3)六.功能扩展说明 (3)第二部分计算机联锁车务仿真教学系统学员机操作说明 (4)1.学员机操作界面 (4)1.1 屏幕显示及其含义 (4)1.1.1 轨道区段 (4)1.1.2 道岔 (4)1.1.3 信号 (5)1.1.4 绝缘节 (5)1.1.5 操作信息提示 (6)1.1.6 功能按钮及其用途 (6)1.2 站场结构 (7)1.3 按钮操作区及有效操作方式 (8)1.3.1 功能按钮区 (8)1.3.2 信号按钮区 (8)1.3.3 道岔按钮区 (9)2.操作方法 ............................................................................................................................错误!未定义书签。
2.1 操作原则 ..........................................................................................................错误!未定义书签。
2.2 列车作业操作 ..................................................................................................错误!未定义书签。
2.3 调车作业操作 ..................................................................................................错误!未定义书签。
附表1:设备操作指导书DS6-K5B计算机联锁系统操作说明书1 站场图型1.1 界面风格屏幕分两个区域:上部是菜单栏:左侧是系统状态表示区,右侧是系统按钮区。
下部是视图区:包括功能按钮区、站场图形区、指示灯区、提示报警区。
图11.2 显示屏上图形显示1.2.1 信号机显示列车信号机关闭状态显示红灯,开放时显示相应的允许信号。
若室外信号点灯,则与室外信号机显示一致,若室外信号灭灯,则信号机显示带有“×”。
调车信号机关闭状态显示蓝灯(或红灯),开放时显示白灯。
信号机的名称用拼音字母与阿拉伯数字组合表示。
列车信号机灯丝断丝报警只有在室外点灯时出现灯丝断丝才会报警,显示为闪烁的信号机状态,同时屏幕下方的报警信息栏会有相应文字报警。
排列进路时,点击列车按钮后,显示绿色闪烁文字同时信号机名称后加“LA”或“A”字符,点击调车按钮后,显示白色文字闪烁同时信号机名称后加“DA”或“A”字符。
进路锁闭后按钮名称恢复原状。
如遇屏幕有按钮闪烁需取消时,按压相应咽喉的“总取消”按钮。

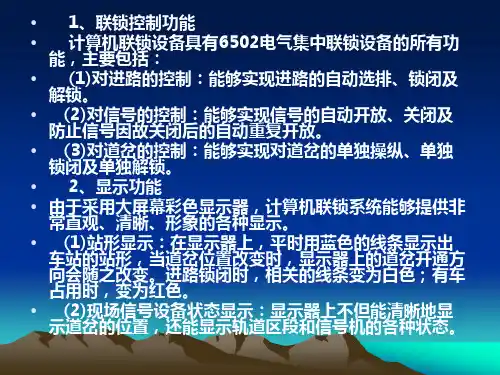

1.2.2 轨道区段显示轨道区段空闲状态显示为兰色光带,区段锁闭显示白色光带,区段占用显示红色光带。
无岔区段和股道名称固定显示在对应轨道区段附近。
注意:锁闭的区段占用后出清,若该区段未正常解锁,显示绿光带(绿光带与白光带联锁逻辑一致,都代表区段锁闭)。
1.2.3 道岔表示道岔通过所在轨道区段断开和连接的状态表示当前开通位置。
道岔名称用道岔号的数字表示。
道岔在定位时,道岔名显示绿色;道岔在反位时,道岔名显示黄色;道岔四开时,道岔名显示红色。
道岔发生挤岔故障时,道岔名显示红色并闪烁。
道岔单锁、总锁闭、防护或上电锁闭时,在道岔岔尖处显示一个圆圈。
颜色同当前道岔名称颜色,道岔解锁后圆圈消失。
注意:当被防护的道岔所属道岔区段为该进路的进路内区段时,被防护的道岔不画圆圈,但其仍为该进路的防护道岔。
道岔封闭时,道岔名称上显示一个方框,颜色同当前道岔名称颜色,道岔解封后,方框消失。

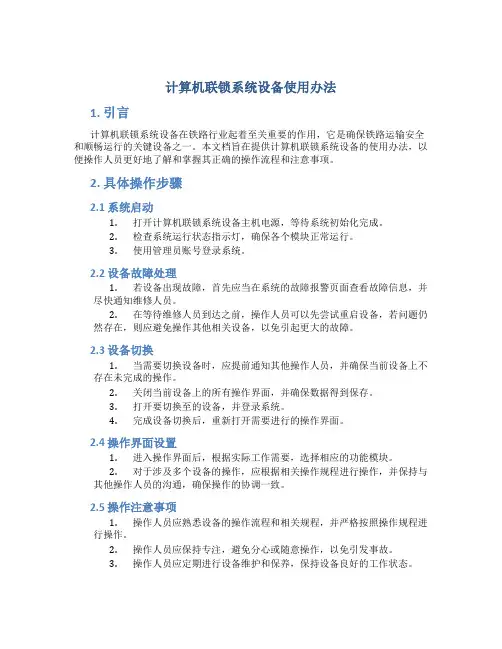

计算机联锁系统设备使用办法1. 引言计算机联锁系统设备在铁路行业起着至关重要的作用,它是确保铁路运输安全和顺畅运行的关键设备之一。
本文档旨在提供计算机联锁系统设备的使用办法,以便操作人员更好地了解和掌握其正确的操作流程和注意事项。
2. 具体操作步骤2.1 系统启动1.打开计算机联锁系统设备主机电源,等待系统初始化完成。
2.检查系统运行状态指示灯,确保各个模块正常运行。
3.使用管理员账号登录系统。
2.2 设备故障处理1.若设备出现故障,首先应当在系统的故障报警页面查看故障信息,并尽快通知维修人员。
2.在等待维修人员到达之前,操作人员可以先尝试重启设备,若问题仍然存在,则应避免操作其他相关设备,以免引起更大的故障。
2.3 设备切换1.当需要切换设备时,应提前通知其他操作人员,并确保当前设备上不存在未完成的操作。
2.关闭当前设备上的所有操作界面,并确保数据得到保存。
3.打开要切换至的设备,并登录系统。
4.完成设备切换后,重新打开需要进行的操作界面。
2.4 操作界面设置1.进入操作界面后,根据实际工作需要,选择相应的功能模块。
2.对于涉及多个设备的操作,应根据相关操作规程进行操作,并保持与其他操作人员的沟通,确保操作的协调一致。
2.5 操作注意事项1.操作人员应熟悉设备的操作流程和相关规程,并严格按照操作规程进行操作。
2.操作人员应保持专注,避免分心或随意操作,以免引发事故。
3.操作人员应定期进行设备维护和保养,保持设备良好的工作状态。
4.在操作过程中,操作人员发现任何异常情况,应立即报告相关人员,并采取必要的应急措施。
3. 总结计算机联锁系统设备的正确使用是确保铁路运输安全和顺畅运行的关键。
本文档简要介绍了设备使用的操作步骤和注意事项,希望能够帮助操作人员更好地掌握设备使用流程,并确保设备的正常运行。
在操作过程中,操作人员应始终保持高度的警觉性,及时报告异常情况,并采取相应的应急措施。

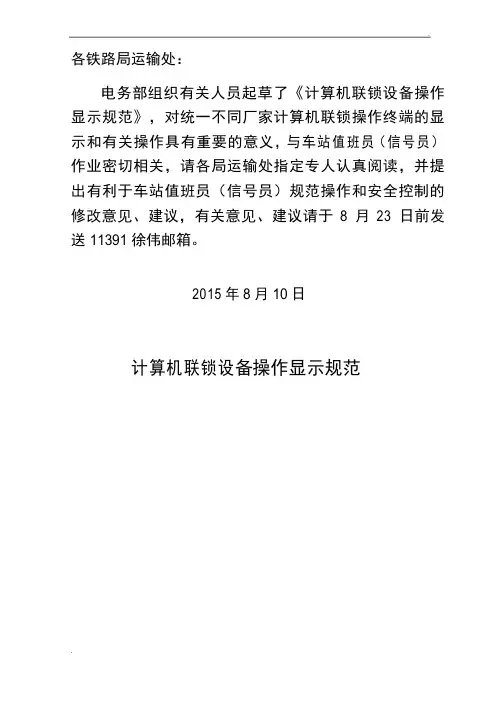

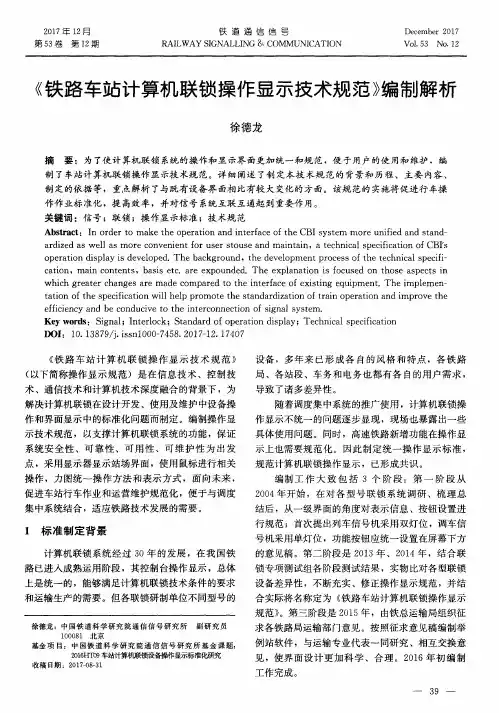

各铁路局运输处:电务部组织有关人员起草了《计算机联锁设备操作显示规范》,对统一不同厂家计算机联锁操作终端的显示和有关操作具有重要的意义,与车站值班员(信号员)作业密切相关,请各局运输处指定专人认真阅读,并提出有利于车站值班员(信号员)规范操作和安全控制的修改意见、建议,有关意见、建议请于8月23日前发送11391 徐伟邮箱。
2015年8月10日计算机联锁设备操作显示规范前言本规范规定车站计算机联锁设备操作显示界面的显示内容和操作方式,旨在车站计算机联锁设备操作显示界面的标准化,促进车站行车作业和运营维护规范化,便于与调度集中系统或列车运行调度指挥系统结合,适应铁路技术发展的需要。
本规范由中国铁路总公司运输局组织制定并负责解释。
本规范编制单位:同济大学、中国铁道科学研究院、北京全路通信信号研究设计院有限公司、北京交大微联科技有限公司、卡斯柯信号有限公司。
本规范主要起草人:徐中伟、梅萌、韩安平、徐德龙、陈强、张利峰、黄翌虹、李卫娟、莫运前。
目录1 范围…………………………………………………….2 规范性引用文件 (3)总则 (4)屏幕显示………………………………………………5 按钮设置………………………………………………6 命令操作………………………………………………附表:颜色-R GB对比表1范围本规范规定了计算机联锁设备操作显示界面的总则、屏幕显示、按钮设置和命令操作。
本规范适用于铁路车站计算机联锁的研究、设计、施工、测试、运用和维护。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
TB/T 3027 铁路车站计算机联锁技术条件TB/T 2893 铁路信号彩色屏幕显示图形符号3总则3.1操作显示界面主要用于显示车站信号设备布置的拓扑结构及状态信息、操作按钮的设置与分布、站(场)名和相关提示与报警信息,并提供计算机联锁操作手段。

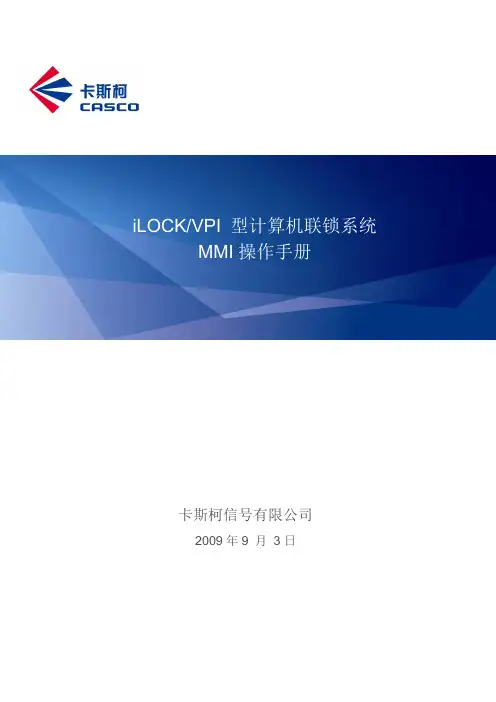

卡斯柯信号有限公司2009年9 月3日目-录-页第一章MMI子系统概述 (4)第二章系统启动后MMI的操作步骤 (6)第三章MMI控制区域的切换 (8)第四章MMI的站场图窗口 (10)一系统设备状态栏 (10)二信号机名称及显示 (10)三列车按钮 (11)四调车按钮 (11)五道岔及道岔号 (11)六轨道电路 (12)七站间闭塞操作 (12)八其他表示及按钮 (15)第五章MMI的命令工具条 (20)一【进路建立】 (20)二【总取消】 (21)三【信号重开】 (21)四【引导按钮】(带密码) (21)五【引导总锁】(加双重密码) (22)六【总人解】(加密码) (23)七【区故解】(加密码) (23)八【道岔定操】 (24)九【道岔反操】 (24)十【道岔单锁】(加密码) (25)十一【道岔解锁】(加密码) (25)十二【封锁按钮】(加密码) (25)十三【功能按钮】 (25)十四【溜放】(根据需要设置) (27)十五【分路不良】(可选) (28)第六章MMI的其它辅助功能 (31)一、站场显示 (31)二、信息提示窗 (31)三、区段灰光带 (32)四、车次窗 (32)五、HILC操作 (33)六、鼠标跨屏操作 (34)第七章故障情况下的解锁方式 (34)第七章故障情况下的解锁方式 (35)附录一应急盘的使用(可选) (36)附录二与驼峰场接口的说明 (37)附录三与其它车场接口的说明 (39)附录四延续进路 (41)附录五四线制自动闭塞方向电路操作说明 (43)附录六、平面溜放作业说明 (46)附录七、带密码操作汇总 (50)附录八、安全型计算机联锁(ILOCK/VPI)系统车站值班员操作上岗测试题 (53)第一章MMI子系统概述人机界面子系统(以下简称MMI)通常由工控机、显示器、鼠标、键盘等设备组成,也可根据用户要求采用控制台、大表示屏、数字化仪等。
MMI采用“N+1”的系统结构,“N”套设备为主用设备,“1”套为备用设备。

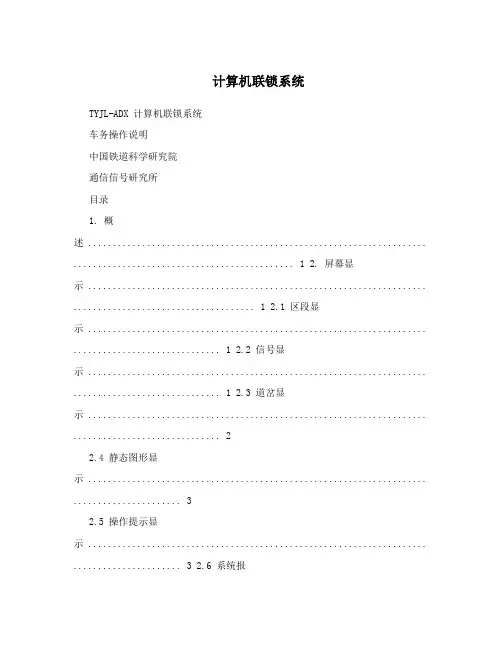

计算机联锁系统TYJL-ADX 计算机联锁系统车务操作说明中国铁道科学研究院通信信号研究所目录1. 概述 ..................................................................... ............................................. 1 2. 屏幕显示 ..................................................................... ..................................... 1 2.1 区段显示 ..................................................................... .............................. 1 2.2 信号显示 ..................................................................... .............................. 1 2.3 道岔显示 ..................................................................... (2)2.4 静态图形显示 ..................................................................... . (3)2.5 操作提示显示 ..................................................................... ...................... 3 2.6 系统报警 ..................................................................... .............................. 3 2.7 时间显示 ..................................................................... .............................. 3 2.8 维修电话显示 ..................................................................... ...................... 3 3. 操作规程 ..................................................................... ..................................... 3 3.1 一般操作 ..................................................................... .............................. 3 3.2 信号操作 ..................................................................... .............................. 4 3.3 道岔操作 ..................................................................... .............................. 6 3.4 无岔区段的故障解锁 ..................................................................... ........... 6 3.5 如何设置车次 ..................................................................... ...................... 6 3.6 半自动闭塞的办理...................................................................... .............. 7 3.7 自动闭塞改变方向的办理 ..................................................................... (7)3.7.1 正常办理 ..................................................................... . (7)3.7.2 辅助办理 ..................................................................... ...................... 7 3.8 机车出入库的办理...................................................................... .............. 7 4. 进路办理 ..................................................................... ..................................... 8 4.1 列车进路办理: .................................................................... ................... 8 4.2 调车进路办理: .................................................................... ................... 8 5. 应急台使用说明(此节仅适用于设有应急台的车站) ................................ 8 5.1 启用应急台 ..................................................................... .......................... 9 5.2 单操道岔 ..................................................................... .............................. 9 5.3 办理引导总锁闭、开放引导 ....................................................................9 5.4 取消引导总锁闭 ..................................................................... .................. 9 5.5 停用应急台 ............................................................................................... 9 6. 语音报警提示含义 ..................................................................... ...................... 9 7. 注意事项 ..................................................................... .. (10)TYJL-ADX计算机联锁系统车务操作说明 1. 概述TYJL-ADX计算机联锁系统是一种新型的铁路信号自动控制系统,在保证系统安全的前提下,以最经济、最合理的技术措施提高运输效率、改善劳动条件。
