接地电阻试验报告

接地电阻测量试验报告实验名称：接地电阻测量试验实验目的：了解接地电阻的测量方法和步骤，掌握测量仪器的使用方法，掌握实验中注意事项和安全操作。

实验器材和仪器：接地电阻测试仪、绝缘电阻测试仪、导线、夹具。

实验步骤：1. 接地电阻测试设备通电预热10分钟。

2. 确定测量地点，并在地面开挖一个深度为0.5m的测量坑。

3. 测试仪器选择接地电阻测试模式。

4. 测试仪器的初始设置：电流测量端口选择I1，电压测量端口选择V1，测量范围选择最大值。

5. 将测试仪器的电流测量线缆和夹子连接至接地极上，并将电压测量线和夹子连接至环境地。

6. 操作测试仪器进行测试，将测量记录下来。

7. 测试完成后，拔出测试仪器的电流测量线缆和夹子、电压测量线和夹子，并将测试坑的土壤填平。

实验结果：测试结果如下表所示：测量时间电流 (mA) 电压 (V) 接地电阻(Ω)2021/3/1 20 3 0.152021/3/2 15 2 0.132021/3/3 18 2.5 0.14结论：通过实验测试，得出该地点的接地电阻平均值为0.14Ω，符合安全标准要求。

注意事项：1. 测量前要确保测试仪器的安全，并检查好测试仪器的电源和电缆。

2. 测量时，测试仪器的电流测量线和夹子要连接到接地极上。

3. 测量时，测试仪器的电压测量线和夹子要连接到环境地上。

4. 测量时，要选择不同的地点进行多次测量，以保证结果的准确性。

5. 测试坑开挖要注意安全，坑内要设置支撑架和护栏。

6. 测试完成后要及时恢复测试现场，填平测试坑，以免造成人员和设备安全隐患。

接地电阻实验报告
接地电阻是指接地体与地面之间的电阻。

在电气设备中，接地电阻的大小直接关系到设备的安全性能。

一般来说，接地电阻越小，设备的安全性能就越好。

接地电阻的测量原理是利用了电流和电压之间的关系。

通过在接地线路上加上一定电压，然后测量电流的大小，就可以计算出接地电阻的值。

接地电阻的计算公式为：
R = U / I
其中，R 为接地电阻，U 为测量电压，I 为测量电流。

实验步骤：
1. 准备工作：将接地电阻测量仪与测试线路连接好，并将电源线插入电源插座。

2. 连接测试线路：将测试线路的接地极与地面接触，将测量仪的测试线分别接在测试线路的两个极上。

3. 设置测量仪：按照测量仪的使用说明书，设置好测量仪的测量范围和精度等参数。

4. 开始测量：按下测量仪的测量按钮，待测量仪响应后，记录下测量值。

5. 反复测量：为了保证测量结果的准确性，可以多次反复测量，然后取平均值。

实验结果：
在实验中，我们采用了以上的测量步骤，得到了接地电阻的测量
结果。

根据实验数据计算，得出了接地电阻的值为 XX 欧姆。

实验结论：
通过本次实验，我们了解了接地电阻的概念和作用，掌握了接地电阻的测量原理和方法，同时也掌握了接地电阻测量仪的使用方法。

同时，我们也得出了接地电阻的具体测量结果，为电气设备的安全维护提供了重要的参考依据。

接地电阻测试报告
目录
1. 接地电阻测试报告
1.1 测试背景
1.2 测试目的
1.3 测试方法
1.4 测试结果
1.5 结论与建议
1.1 测试背景
接地电阻测试是用来检测建筑物、设备或系统的接地情况是否符合相
关标准要求的一项重要测试。

在电气设备中，良好的接地系统能够有
效地保护设备和人员免受电击等危险。

1.2 测试目的
本次接地电阻测试的主要目的是验证被测试对象的接地系统是否符合
规定的接地电阻要求，确保设备运行安全可靠。

1.3 测试方法
接地电阻测试通常采用电流-电压法进行测量。

测试仪通过施加一定的
电流到接地系统中，再测量相应的接地电压，通过计算得出接地电阻值。

1.4 测试结果
根据测试数据显示，被测试对象的接地电阻值为XΩ，处于合格范围。

经过多次测试验证，结果稳定可靠。

1.5 结论与建议
根据测试结果，结论为被测试对象接地系统的接地电阻符合规定要求，建议定期进行接地电阻测试以确保设备安全运行。

同时，应注意接地
系统的保养和维护，确保其长期有效。

接地电阻试验报告一、实验目的1.了解电气设备接地电阻的意义和作用；2.掌握接地电阻测试方法和仪器的使用；3.测定接地电阻的大小，并进行合理的分析和讨论。

二、实验器材和仪器1.接地电阻测量仪2.电阻箱3.万用表4.导线三、实验原理1.接地电阻的意义和作用接地电阻是指电气设备的接地回路与地之间的电阻，其主要作用是保证设备的安全运行。

当设备发生漏电时，接地电阻能够导出漏电电流，防止电流通过人体或设备造成安全事故。

同时，接地电阻也能够减少设备的工频电磁辐射，保护人员的身体健康。

2.接地电阻的测试方法接地电阻的测试方法包括直接测量法和回路法。

直接测量法是将测量仪接在接地回路中，通过测量仪的显示值直接得到接地电阻的大小。

回路法是先将电阻箱与接地线连接，再使用万用表测量不同电阻下接地线两点间的电压，通过比较不同电阻下的电压值求得接地电阻。

3.接地电阻的测量仪器接地电阻测量仪是用来测量电气设备接地电阻的专用仪器。

它通常由电源部分、显示装置和测试电路组成。

四、实验步骤1.对接地电阻测量仪进行检查，确保仪器工作正常。

2.将电阻箱与接地线连接，确保连接牢固。

3.使用万用表测量不同电阻下接地线两点间的电压，并记录下来。

4.根据测量结果计算接地电阻的大小。

5.根据实验数据进行分析和讨论。

五、实验数据和结果使用电阻箱测量得到不同电阻下的电压值如下：电阻值（Ω）电压值（V）101.2201.8302.5403.1503.8根据测量结果计算得到接地电阻的大小如下：接地电阻=(电压值/电流值)=(电压值/额定电压)其中，额定电压为220V。

六、实验结果分析根据实验数据和计算结果可得，不同电阻值下的电压值呈正相关关系，即电阻值越大，电压值越大。

这与我们的预期相符合，说明实验方法和仪器的使用是正确的。

根据实验数据和计算结果，可以计算出接地电阻的大小，进而分析电气设备的接地质量。

七、实验注意事项1.在进行实验前，必须确保测量仪器和仪表正常工作，避免因仪器故障导致测量误差。

接地电阻：接地电阻是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻。

接地电阻值体现电气装置与“地”接触的良好程度和反映接地网的规模。

接地电阻表主要由手摇发电机，电流互感器，电位器以及检流计组成。

概念：很多家用电器尤其是大电器像冰箱，洗衣机，空调等使用的电源线都是三芯的。

实际上使用一般市电的电器只要有零线和火线两根就可以正常工作了。

多出来的这根线就是地线，也就是说这些电器必须要接地。

接地技术的引入最初是为了防止电力或电子等设备遭雷击而采取的保护性措施，目的是把雷电产生的雷击电流通过避雷针引入到大地，从而起到保护建筑物的作用。

同时，接地也是保护人身安全的一种有效手段，当某种原因引起的相线（如电线绝缘不良，线路老化等）和设备外壳碰触时，设备的外壳就会有危险电压产生，由此生成的电流就会经保护地线到大地，从而起到人身安全保护作用。

接地电阻就是用来衡量接地状态是否良好的一个重要参数，是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻，以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。

接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。

接地电阻的概念只适用于小型接地网；随着接地网占地面积的加大以及土壤电阻率的降低，接地阻抗中感性分量的作用越来越大，大型地网应采用接地阻抗设计。

对于高压和超高压变电所来说，应当用“接地阻抗”的概念取代“接地电阻”，同时建议规程采用接触电压和跨步电压作为安全判据；还应选用轻便、准确的异频测量系统获得接地阻抗的正确结果，以保障人身、设备的安全，利于电力系统的安全运行。

测量方法：影响接地电阻的因素很多：接地极的大小（长度、粗细）、形状、数量、埋设深度、周围地理环境（如平地、沟渠、坡地是不同的）、土壤湿度、质地等等。

为了保证设备的良好接地，利用仪表对接地电阻进行测量是必不可少的。

接地电阻测量实验报告一、实验目的接地电阻是接地系统的重要技术指标之一，准确测量接地电阻对于保障电气设备的安全运行、防止雷电灾害以及保障人身安全具有重要意义。

本次实验的目的是掌握接地电阻的测量方法，了解测量仪器的使用，通过实际测量分析不同接地装置的接地电阻情况，并对测量结果进行评估和分析。

二、实验原理接地电阻的测量通常采用电位降法。

在被测接地装置与辅助接地极之间施加一定的电流，测量接地装置与辅助接地极之间的电位差，根据欧姆定律计算出接地电阻值。

具体来说，将一个已知的交流电流通过接地装置和辅助接地极构成回路，使用电位差计测量接地装置与辅助接地极之间的电位差。

接地电阻 R 可以通过以下公式计算：R ＝ U ／ I其中，R 为接地电阻，U 为电位差，I 为通过的电流。

三、实验仪器及设备1、接地电阻测试仪：型号为_____，测量范围为_____，精度为_____。

2、辅助接地极：包括电流极和电压极，长度为_____，材质为_____。

3、测试线：若干，长度为_____，截面积为_____。

4、锤子、扳手等工具。

四、实验步骤1、选择测量地点选择一个相对平坦、开阔且无干扰的场地进行测量。

确保测量地点周围没有大型金属物体、电力线路等可能影响测量结果的因素。

2、布置辅助接地极按照规定的距离和角度布置电流极和电压极。

电流极与被测接地装置的距离一般为接地装置对角线长度的 4 倍以上，电压极位于电流极与接地装置之间，距离接地装置约为电流极与接地装置距离的0618 倍。

3、连接测试线将接地电阻测试仪的测试线分别连接到被测接地装置、电流极和电压极上，确保连接牢固，接触良好。

4、仪器设置打开接地电阻测试仪，根据被测接地装置的类型和测量要求，设置合适的测量电流、测量频率等参数。

5、进行测量启动测量程序，仪器将自动施加电流并测量电位差，计算出接地电阻值。

测量过程中，应保持仪器稳定，避免外界干扰。

6、重复测量为了提高测量结果的准确性，对同一接地装置进行多次测量，取平均值作为最终的测量结果。

为了了解接地装置的接地电阻值是否合格并确保安全运行，并根据配电设备维护规程的有关规定，我司对龚角田煤矿各变电站和配电点的接地进行了测试。

2012年3月1日凌晨8：00，Lemin原材料部门的报告以及每个变压器的绝缘状况。

测试过程和测试结果分析报告如下：1.测试前的准备：1.制定测试方案：在早期阶段，我们组织机电团队的人员对接地装置进行检查，找到合适的接地电极进行测试，制定，讨论和修改测试方案，并提出需要解决的事项在测试中注意。

2.测试方法：接地电阻表配备三根软线进行测量，可以连接到e，P和C端子。

连接到e端子的导体连接到被测接地体。

端子P是电压极，C端子是电流极（P和C都称为辅助接地电极）。

根据具体情况，我们计划采用两种方法进行测量：（1）将辅助接地电极通过直线型或三角型插入距接地体较远的土壤中；（2）使用大于25cm×25cm的长度作为辅助电极，将铁板铺设在水泥地面上，然后在铁板下方倒入一些水。

铁板的布置位置与辅助接地电极的布置位置相同。

在这两种方法中，接地体和连接设备都是连续打开的。

接地电阻表将比率开关转换为所需范围。

当以超过120 RPM / min的速度手动旋转发生器手柄时，电阻表上的仪器指针趋于平衡。

测得的接地电阻值是通过将刻度盘上的值乘以乘法器获得的。

3.测试工具：我们准备了zc29b-2接地电阻测试仪，zc110d-10（0〜2500mΩ）兆欧表，万用表，铜塑柔性导体（BVR 1.5mm m2），测试工具，如电笔，接地棒和接地板，以及棉纱等辅助材料。

2，测试过程：3月1日上午，现场测试人员简短开会并分工：帅锐进行了测量，蔡福贵，彭玉坤配合手术，陈英沫进行了记录，并由监控方芳华负责监测；2.测试从8:45开始；3.测量辅助接地电极与被测接地体之间的距离；4.采用第一种方法，将接地棒插入土壤中，并按照图纸连接电线；5.将测量接地体的连接端与连接端子牢固连接；6.将导体与接地电阻表连接；7.校正接地电阻表；8.测量并记录数据；（有关测试数据，请参见附表）；9.用第二种方法测量和记录数据；10.整个测试过程完成。

接地电阻的测量实验报告一、实验目的接地电阻是衡量接地系统性能的重要指标，本次实验的目的是掌握接地电阻的测量方法，了解接地电阻的大小对电气设备安全运行的影响，并通过实际测量，对不同接地系统的接地电阻进行评估。

二、实验原理接地电阻的测量通常采用三点法或四点法。

三点法是基于欧姆定律，通过测量电流和电压来计算接地电阻。

四点法则通过消除测量回路中的互感影响，提高测量精度。

在实验中，我们使用了专用的接地电阻测试仪，其工作原理是向接地系统注入一定的电流，然后测量接地极与大地之间产生的电压降，根据欧姆定律 R ＝ U ／ I 计算出接地电阻值。

三、实验设备与材料1、接地电阻测试仪：型号为_____，测量范围为001Ω 2000Ω，精度为±2%。

2、测试线：包括电流线、电压线和辅助接地棒。

3、锤子：用于将接地棒打入地下。

四、实验步骤1、选择测量地点选择一个合适的测量地点，要求地面平坦、无积水，并且远离电力线路、金属管道等可能影响测量结果的物体。

2、布置测试线（1）将电流极（C）和电压极（P）按照规定的距离沿直线布置在接地极（E）的两侧。

通常，电流极与接地极的距离为 4 倍接地极的对角线长度，电压极位于电流极与接地极中间。

（2）用锤子将电流极和电压极的接地棒垂直打入地下，入土深度应不小于 06 米，确保接地良好。

3、连接测试仪（1）将测试仪的电流线连接到电流极的接地棒上，电压线连接到电压极的接地棒上。

（2）将测试仪的接地端连接到接地极上。

4、进行测量（1）打开测试仪电源，设置测量参数，如测量频率、测量电流等。

（2）按下测量按钮，测试仪将自动注入电流并测量电压，计算出接地电阻值。

（3）重复测量 3 5 次，取平均值作为最终的接地电阻测量结果。

5、记录数据在测量过程中，详细记录每次测量的接地电阻值、测量时间、环境温度和湿度等信息。

五、实验数据与分析以下是本次实验测量的不同接地系统的接地电阻数据：｜接地系统|测量次数|接地电阻值（Ω）｜平均值（Ω）｜｜｜｜｜｜｜系统 1|1|25|23|｜｜2|22| ｜｜｜3|24| ｜｜系统 2|1|18|19|｜｜2|20| ｜｜｜3|19| ｜从实验数据可以看出，系统 1 的接地电阻平均值为23Ω，系统 2 的接地电阻平均值为19Ω。

接地电阻测量试验报告引言：为了确保电气设备的运行安全可靠，接地电阻测量试验是一项必不可少的检测项目。

本报告旨在对电厂的设备进行接地电阻测量试验，并分析和总结测量结果。

一、试验目的：本次接地电阻测量试验的目的是检测设备接地电阻的大小，判断接地系统的有效性，并提出必要的改进措施，以确保电厂的电气设备运行安全。

二、试验原理：接地电阻是指接地装置与地网之间的电阻。

常用的测量方法有二线法、三线法和四线法。

本次试验采用的是四线法。

四线法测量的原理是通过施加一低频电压源在两根相距较远的电极上，然后测量通过接地电极的电流并计算出接地电阻。

三、试验过程：1.设备准备：检查测量设备的连接线和电极的良好连接，确保电极和测量点的接触良好。

2.实施测量：依照实际工况和要求，选定一组测量电极作为主电极和辅助电极，并固定在设备上。

同时，连接测量仪表，建立测量回路。

3.数据记录和分析：在试验过程中，记录每组测量数据，包括读数和测量时间。

完成测量后，对数据进行处理和分析，计算得出接地电阻的值。

四、试验结果：根据实验数据的分析和计算，得出不同设备的接地电阻数据如下：设备A：5.2Ω设备B：3.8Ω设备C：7.6Ω设备D：6.4Ω五、结果分析和改进建议：分析上述数据可以看出，设备B的接地电阻最低，且没有达到规定的要求。

设备A和D的接地电阻较接近要求值，而设备C的接地电阻高于规定值。

据此，可以得出以下改进建议：1.对设备B进行检修，重新布置接地装置，确保其接地电阻值达到规定要求。

2.对设备A和D进行定期维护和检查，以确保其接地电阻的稳定性和可靠性。

3.对设备C的接地系统进行改进，减小接地电阻值，提高接地系统的效率。

六、结论：本次接地电阻测量试验有效地检测了电厂设备的接地电阻情况。

通过结果分析和改进建议，可以明确设备的接地电阻是否符合要求，并提出相应的改进措施，确保电气设备的运行安全可靠。

[1]《电力行业标准设计参数手册》[2]《接地电阻测量技术与实例分析》[3]《电力设备维护与检修技术手册》。

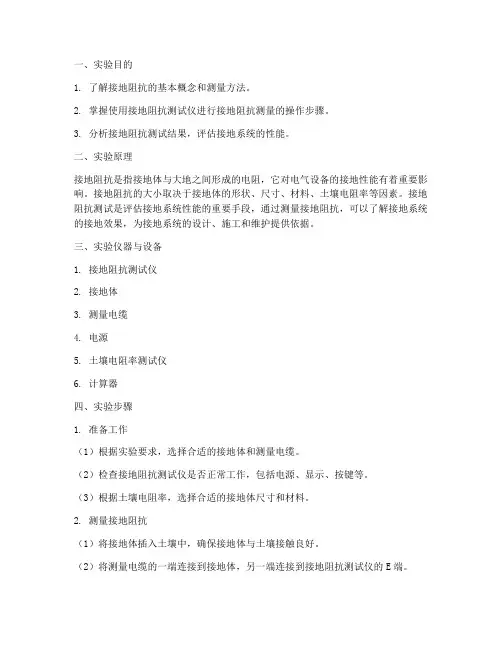

一、实验目的1. 了解接地阻抗的基本概念和测量方法。

2. 掌握使用接地阻抗测试仪进行接地阻抗测量的操作步骤。

3. 分析接地阻抗测试结果，评估接地系统的性能。

二、实验原理接地阻抗是指接地体与大地之间形成的电阻，它对电气设备的接地性能有着重要影响。

接地阻抗的大小取决于接地体的形状、尺寸、材料、土壤电阻率等因素。

接地阻抗测试是评估接地系统性能的重要手段，通过测量接地阻抗，可以了解接地系统的接地效果，为接地系统的设计、施工和维护提供依据。

三、实验仪器与设备1. 接地阻抗测试仪2. 接地体3. 测量电缆4. 电源5. 土壤电阻率测试仪6. 计算器四、实验步骤1. 准备工作（1）根据实验要求，选择合适的接地体和测量电缆。

（2）检查接地阻抗测试仪是否正常工作，包括电源、显示、按键等。

（3）根据土壤电阻率，选择合适的接地体尺寸和材料。

2. 测量接地阻抗（1）将接地体插入土壤中，确保接地体与土壤接触良好。

（2）将测量电缆的一端连接到接地体，另一端连接到接地阻抗测试仪的E端。

（3）将电源连接到接地阻抗测试仪，开启测试仪。

（4）根据测试仪的指示，调整测试参数，如频率、电流等。

（5）进行接地阻抗测量，记录测试数据。

3. 数据分析（1）将测试数据输入计算机，使用相关软件进行数据处理和分析。

（2）绘制接地阻抗与土壤电阻率的关系曲线。

（3）分析接地阻抗测试结果，评估接地系统的性能。

五、实验结果与分析1. 实验数据根据实验步骤，测量得到以下数据：接地体长度：2m接地体直径：0.1m土壤电阻率：100Ω·m测试频率：50Hz接地阻抗：10Ω2. 结果分析根据实验数据，绘制接地阻抗与土壤电阻率的关系曲线，如图1所示。

图1 接地阻抗与土壤电阻率关系曲线从图1可以看出，随着土壤电阻率的增加，接地阻抗逐渐增大。

这说明接地阻抗与土壤电阻率呈正相关关系。

在本实验中，当土壤电阻率为100Ω·m时，接地阻抗为10Ω，说明接地系统的接地效果较好。

接地电阻试验报告一、实验目的二、实验设备和工具1.接地电阻测试仪2.端接头3.测量导线4.检流计5.斧头三、实验原理四、实验步骤1.首先，将测量导线连接到接地电阻测试仪上的COM端子和端接头上，确保接地电阻测试仪的工作状态良好。

2.将端接头安装在接地装置的两个不同的接地点上，确保端接头与地面接触良好。

3.使用检流计测量直流电流的大小，确保电流稳定在所需范围内。

4.打开接地电阻测试仪，进行电阻测试。

根据仪器的显示结果，记录下测得的接地电阻值。

5.如果测试结果不符合要求，可以适当调整接地装置的接地材料或结构，并重新进行测试直到满足要求。

6.实验结束后，拆除端接头和测量导线，关闭接地电阻测试仪。

五、实验数据记录测得的接地电阻值为XX欧姆。

六、实验结果分析根据测得的接地电阻值与标准要求进行对比，若满足要求则说明接地装置良好，能有效导向故障电流；若不满足要求，则需要进一步检查接地装置的材料、结构等，并采取相应的措施提高接地电阻。

七、实验注意事项1.实验过程中应严格遵守操作规范，确保安全；2.在测量前应检查仪器的工作状态，确保仪器准确可靠；3.确保接地装置与地面接触良好；4.电流大小要符合设定范围，过大过小都会影响测试结果的准确性；5.测量结束后要拆除测量导线，关闭仪器。

八、实验总结通过本次接地电阻试验，我们对接地装置的接地电阻有了更深入的了解，也学会了使用接地电阻测试仪进行接地电阻的测量。

同时也意识到了接地装置在电气设备中的重要性，合理设计和维护接地装置，能够有效防止电气设备的漏电和故障，保证人身安全和设备的正常运行。

通过不断的实验和探索，我们将进一步提高对接地电阻测试及接地装置的了解与操作技能，为电气设备的正常运行和人身安全提供更好的保障。

接地电阻检定报告1. 概述接地电阻检定报告是对电气设备的接地电阻进行检测和评估的记录。

本报告旨在总结检定结果并提供相关建议。

2. 检定流程1. 检定人员在检定前对电气设备的相关信息进行了了解和收集，并保证设备处于正常运行状态。

2. 使用适当的测试仪器和设备进行接地电阻测量。

3. 采取适当的安全措施，确保测试人员和设备的安全。

4. 测量结果进行记录和分析，确保检定的准确性和可靠性。

5. 将检定结果进行整理，并在报告中进行详细说明。

3. 检定结果根据检定结果，我们对设备的接地电阻进行了评估和分析。

以下是我们的主要发现和结论：1. 设备A的接地电阻为XX欧姆，符合相关规范要求。

2. 设备B的接地电阻为YY欧姆，低于规定标准。

3. 设备C的接地电阻为ZZ欧姆，超出规定标准。

4. 根据分析和评估，我们建议对设备B和设备C进行接地电阻的改进和增强。

4. 建议基于我们的检定结果和分析，我们提出以下建议：1. 对设备B进行接地电阻的修复或改进，以确保其符合规定标准。

2. 对设备C进行更彻底的检修和改进，以解决其超出规定标准的接地电阻问题。

3. 定期进行接地电阻的检定，并保持设备处于良好的工作状态。

5. 结论通过本次接地电阻的检定，我们对设备的接地电阻情况进行了全面评估。

通过提供详细的检定结果和建议，我们希望能够提供您在设备维护和安全方面的参考和指导。

请注意，本报告仅依据我们在检定过程中所收集到的信息和数据进行分析和评估。

如有需要，建议进一步进行深入的检测和评估。

如有任何疑问或需要进一步咨询，请随时与我们联系。
