机械识图基础知识考试试题及答案

机械识图试题库及答案(1)1.视图包括基本视图、向视图、局部视图和斜视图四种。

基本视图是物体向基本投影面投射所得的视图。

2.仰视图和俯视图反映物体长和宽方向的尺寸，右视图和左视图反映物体高和宽方向的尺寸，后视图和主视图反映物体长和高方向的尺寸。

3.六个基本视图包括主视图、俯视图、左视图、右视图、仰视图和后视图，它们长度、高度和宽度相等。

4.局部视图是将物体的某一部分向基本投影面投射所得的视图。

5.斜视图是物体向不平行于任何基本投影面的平面投射所得的视图，必要时可以旋转配置。

6.重合断面图是画在视图之内的断面图，轮廓线用细实线画出。

局部剖视图中，视图与剖视图的分界线用波浪线或双折线表示。

剖视图只是假想地剖开机件，用以表达机件内部形状的一种方法。

在局部放大图中，机件上的某些细小结构可以更清晰地表达或标注尺寸。

7.画剖视图时，要确保剖切面后面的可见轮廓线被画出来。

27.局部放大图的比例数值是放大图与实际物体的比例，而不是原图的比例。

8.向视图可以自由配置，通常用箭头指明投射方向。

28.对于机件的肋、轮辐及薄壁等，按纵向剖切时不画剖面符号，而用粗实线分隔。

9.为了在剖视图中区分机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号并将其与邻接部分分开。

孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。

29.根据断面图在图中的位置，可分为移出断面和重合断面。

30.画在视图之外的断面图称为移出断面，画在视图之内的断面图称为重合断面。

10.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图三种。

31.螺纹按用途可分为四类，其中用来连接零件的螺纹为连接螺纹，用来传递动力和运动的螺纹为传动螺纹。

11.将机件的部分结构用大于原图形所采用的比例画出的图形称为局部放大图。

32.以剖视图表示内、外螺纹连接时，其旋合部分应按外螺纹的画法绘制。

13.半剖视图中，半个视图与半个剖视图的分界线用细点划线。

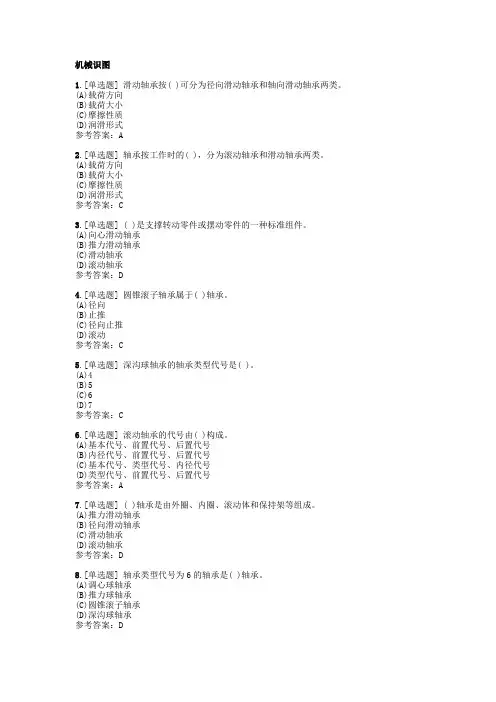

机械识图1.[单选题] 滑动轴承按( )可分为径向滑动轴承和轴向滑动轴承两类。

(A)载荷方向(B)载荷大小(C)摩擦性质(D)润滑形式参考答案：A2.[单选题] 轴承按工作时的( )，分为滚动轴承和滑动轴承两类。

(A)载荷方向(B)载荷大小(C)摩擦性质(D)润滑形式参考答案：C3.[单选题] ( )是支撑转动零件或摆动零件的一种标准组件。

(A)向心滑动轴承(B)推力滑动轴承(C)滑动轴承(D)滚动轴承参考答案：D4.[单选题] 圆锥滚子轴承属于( )轴承。

(A)径向(B)止推(C)径向止推(D)滚动参考答案：C5.[单选题] 深沟球轴承的轴承类型代号是( )。

(A)4(B)5(C)6(D)7参考答案：C6.[单选题] 滚动轴承的代号由( )构成。

(A)基本代号、前置代号、后置代号(B)内径代号、前置代号、后置代号(C)基本代号、类型代号、内径代号(D)类型代号、前置代号、后置代号参考答案：A7.[单选题] ( )轴承是由外圈、内圈、滚动体和保持架等组成。

(A)推力滑动轴承(B)径向滑动轴承(C)滑动轴承(D)滚动轴承参考答案：D8.[单选题] 轴承类型代号为6的轴承是( )轴承。

(A)调心球轴承(B)推力球轴承(C)圆锥滚子轴承(D)深沟球轴承参考答案：D9.[单选题] 在圆柱或圆锥外表面上所形成的螺纹是( )。

(A)粗牙螺纹(B)细牙螺纹(C)外螺纹(D)内螺纹参考答案：C10.[单选题] 三角形螺纹、矩形螺纹及梯形螺纹等是按( )对螺纹进行分类的。

(A)线数(B)牙型(C)旋向(D)形成螺纹的表面参考答案：B11.[单选题] 螺纹代号后加“LH”表示( )。

(A)粗牙螺纹(B)细牙螺纹(C)左旋螺纹(D)右旋螺纹参考答案：C12.[单选题] 代号为M24表示( )。

(A)细牙普通螺纹(B)粗牙普通螺纹(C)左旋粗牙螺纹(D)右旋细牙螺纹参考答案：B13.[单选题] 加工螺纹时为了便于断屑和排屑，板牙转动一圈左右要倒转( )圈。

机械识图考试试题部門工號姓名一、填空题（每空分，共分）1.零件图一般包括四项内容：一组视图完整的尺寸、技术要求和标题栏。

2. 主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。

3. 用剖切平面局部地剖开机件所得到的剖视图称为局部剖视图。

4. 画剖视图时，不要漏画剖切面后面的可见轮廓线。

5. 按作用不同，可将基准分为设计基准和工艺基准。

6. 外螺纹的规定画法是：大径用粗实线表示；小径用细实线表示；终止线用粗实线表示。

7. 在基本视图中，由下向上投影所得到的视图称为 C。

8. 用视图表达机件形状时，机件上不可见的内部结构要用 C表示。

9. 将某部分结构用大于原图形所采用的比例画出，这种图形称为 D。

（10.主视图的投影方向应该能够反映零件的主要形状特征。

11. 按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。

二、判断题（每题1分，共10分）1. 表面粗糙度参数值越小，表面质量要求越低，加工成本也越低。

（×）2. 极限偏差的数值可以为正值、负值和零，公差的数值只能是正值。

（√）3. 在设计或测绘机器时，首先要绘制零件图，再画装配图。

（×）4表面结构代号可标注在可见轮廓线、尺寸界线、引出线或它们的延长线上。

（√）5. 表面结构是一种宏观几何形状特征。

（×）6. 装配图中明细栏内分格线为细实线，左边外框线为粗实线。

（√）7. 表面结构代号在图样上标注时，符号从材料内指向并接触表面。

（×）8. 在同一图样上，每一表面一般只注一次表面结构代号。

（√）9. 在设计或测绘机器时，首先要绘制零件图，再画装配图。

（×）10. 标注形位公差代号时，当被测要素是轮廓要素时，从框格引出的指引线箭头，应指在该要素的轮廓线或者延长线上。

（√）11. 表面结构代号在图样上标注时，符号从材料内指向并接触表面。

（×）12. 基本偏差可能是上偏差，也可能是下偏差。

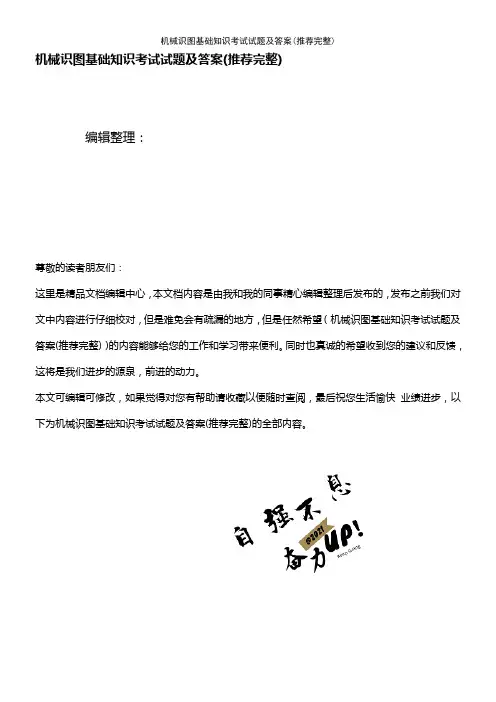

机械识图基础知识考试试题及答案(推荐完整)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（机械识图基础知识考试试题及答案(推荐完整)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为机械识图基础知识考试试题及答案(推荐完整)的全部内容。

机械识图基础知识考试试题及答案（推荐完整)编辑整理:张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是我们任然希望机械识图基础知识考试试题及答案（推荐完整) 这篇文档能够给您的工作和学习带来便利。

同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为 <机械识图基础知识考试试题及答案（推荐完整）〉这篇文档的全部内容.机械识图基础知识考试试题 姓名： 得分： 一、 填空题 （共50分,每空1分） 1、机械制图的图纸幅面有A0、A1、A2、A3、A4五种格式。

52、图纸中图框格式的标题栏一般位于图纸的右下角。

13、根据投射中心到投影面的距离,投影分为中心投影法和平行投影法；平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。

54、由立体图找出对应的三视图.65、对照立体图，将对应的左视图和俯视图图号6、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状,视图分为：基本视图、向视图、局部视图和斜视图四种。

47、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。

机械识图基础知识考试试题 姓名: 得分:一、 填空题 (共50分,每空1分)1、机械制图的图纸幅面有A0、A1、A2、A3、A4五种格式。

52、图纸中图框格式的标题栏一般位于图纸的右下角。

13、根据投射中心到投影面的距离,投影分为中心投影法与平行投影法;平行投影根据投射线与投影面就是否垂直的位置关系又分为正投影与斜投影。

54、由立体图找出对应的三视图。

65、对照立体图,将对应的左视图与俯视图图号填入表中。

85 1 2 4636、视图为机件向投影面投影所得的图形,主要用来表达机件的外部结构形状,视图分为:基本视图、向视图、局部视图与斜视图四种。

47、常见的螺纹牙型有三角形、梯形、锯齿形与方形等多种。

48、 将机件的部分结构,用大于原图形所采用的比例画出的图形,称为局部放大图。

19、断面图可分为移出断面与重合断面两种。

2 10、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。

111、气化CO2压缩机分为垂直剖分式与水平剖分式,其型号分别为2MCL527与2BCL305,其中前者为7级压缩,后者为5级压缩。

612、压缩机的密封中,叶轮口环处的密封为(口圈密封(口环密封)),两级之间的密封为(级间密封),平衡盘的密封为(平衡盘密封),轴端两侧的密封为(轴端密封),密封的作用就是防止气体在(级间倒流)及(向外泄漏)。

613、组合体尺寸的基本要求就是正确、完整、清晰、合理。

2二、不定项选择题 (共10分 每题1分)1、图样中的尺寸大小均以( D )为单位,在尺寸数字后面不必写出单位名称。

A 、kmB 、dmC 、cmD 、mm76 12 9 84 5 112、尺寸线、尺寸界线用( B )绘制。

A、粗实线B、细实线C、点划线D、虚线3、国家标准规定了各种尺寸的标注方法,直径尺寸的标注必须在尺寸数字前加注直径符号( C )。

A、DB、dC、ФD、L4、投影面体系中,正立在观察者正前方的投影面称为( C )。

A、水平投影面B、侧立投影面C、正立投影面5、由右图中的已知尺寸与其锥度可知X应为( C )。

机电基础题库第一章机械识图试题（共60题）一、填空题1.粗实线用来表达，虚线用来表达。

2.我国规定图纸幅面尺寸有种规格。

必要时允许采用。

3.图样上的中心线用表达，看不见的轮廓线用表达。

（点划线虚线）4. 平行投影法包括和。

5.三视图位置上的关系为：俯视图在主视图的，左视图在主视图的。

6. 当直线或平面与某投影面平行时，直线或平面在该投影面上的投影反映直线的或平面的。

7.机械装置内部结构一般用表示。

8.三视图中主视图反映物体的 ;侧视图反映物体的 ;俯视图反映物体的。

9.图样上的比例2:1表示 2倍;1:3表示 3倍。

10. 在较小的图形上绘制点划线有困难时,可用代替。

11.图样上的尺寸是零件的尺寸,单位用表示。

12. 标注尺寸的三要素是: , , 。

13. 局部视图是将零件的向基本投影面投射后得到的视图。

14. 齿轮的齿顶圆和齿顶线用绘制，分度圆用绘制。

二、单项选择题1.图样上的尺寸单位是。

A.mmB. cmC.mD.由具体情况而定2.绘制同一零件的各个视图时应采用的比例。

A.相同B. 不同C.放大D.缩小3. 断裂处的边界线、视图和剖视的分界线应采用。

A.粗实线B.虚线C.波浪线D.双点划线4. 当直线某投影面倾斜时，直线在该投影面上的投影直线的实长。

A.长于B.短于C.等于D.－影。

A.积聚成直线B. 积聚成点C. 相似形D.面的真实形状6. 主、俯视图反映物体的同样。

A.高度B.宽度C.长度D.大小7.图1-1所示是 A 的三视图。

A.六棱柱B. 六棱锥C.四棱锥D.圆柱体8. 两个等直径圆柱体正交，得到的相贯线是。

A. 上下两条空间曲线B. 四条曲线C. 四条斜直线D. 左右两条空间曲线9. 斜视图是在不平行于基本投影面的视图。

A.局部试图B. 剖视图C. 平面投射D.旋转10. 半剖视图主要用于形状都需要表达且结构对称的零件。

A. 内、外B. 内部C.外部D.局部11.移出剖面是指剖面图画在视图，轮廓线用粗实线表示A.内部B.以外C.重合部D.中部12. 对于内螺纹,小径用画出。

机械识图基础知识考试试题姓名：得分：一、填空题（共50分，每空1分）1、机械制图的图纸幅面有A0、A1、A2、A3、A4五种格式。

52、图纸中图框格式的标题栏一般位于图纸的右下角。

13、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。

55 44、由立体图找出对应的三视图。

65、对照立体图，将对应的左视图和俯视图图号填入表中。

87 6 1294 51186、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，视图分为：基本视图、向视图、局部视图和斜视图四种。

47、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。

48、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。

19、断面图可分为移出断面和重合断面两种。

210、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。

111、气化 CO2 压缩机分为垂直剖分式和水平剖分式，其型号分别为 2MCL527和 2BCL305，其中前者为 7 级压缩，后者为 5 级压缩。

612、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封）），两级之间的密封为（级间密封），平衡盘的密封为（平衡盘密封），轴端两侧的密封为（轴端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）。

613、组合体尺寸的基本要求是正确、完整、清晰、合理。

2二、不定项选择题（共10分每题1分）1、图样中的尺寸大小均以（D）为单位，在尺寸数字后面不必写出单位名称。

A、kmB、dmC、cmD、mm2、尺寸线、尺寸界线用(B)绘制。

A、粗实线B、细实线C、点划线D、虚线3、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加注直径符号（C）。

A、DB、dC、ФD、L4、投影面体系中，正立在观察者正前方的投影面称为（C）。

A、水平投影面B、侧立投影面C、正立投影面5、由右图中的已知尺寸和其锥度可知X应为（C）。

机械工程识图题库及答案1. 什么是第一角投影法和第三角投影法？它们在机械图纸中如何应用？2. 解释什么是视图、剖视图和断面图，并给出它们在机械图纸中的作用。

3. 描述在机械图纸中尺寸标注的基本原则。

4. 什么是公差？在图纸中如何表示公差？5. 解释什么是表面粗糙度，并说明其在图纸中的标注方法。

6. 什么是焊接符号，它们在机械图纸中如何使用？7. 描述螺纹的类型和在图纸中的表示方法。

8. 什么是装配图？它与零件图有何不同？9. 解释什么是爆炸图，并说明其在机械图纸中的作用。

10. 描述机械图纸中材料标记的表示方法。

答案1. 第一角投影法和第三角投影法是两种不同的投影方法。

第一角投影法中，物体的正面视图位于图纸的左侧，而第三角投影法则是物体的正面视图位于图纸的右侧。

在机械图纸中，这两种方法决定了视图的排列顺序和方向。

2. 视图是物体在不同方向上的平面投影，剖视图是物体内部结构的平面投影，断面图是物体某一截面的平面投影。

它们在机械图纸中用于展示物体的不同部分和内部结构。

3. 尺寸标注的基本原则包括：尺寸线应清晰、尺寸数字应准确、尺寸应符合比例、尺寸应避免重叠等。

4. 公差是指尺寸允许的偏差范围，它在图纸中通常用±符号和数值表示，以确保零件在制造过程中的容差。

5. 表面粗糙度是指物体表面的微观不平度，它在图纸中用特定的符号和数值表示，影响零件的配合和运动特性。

6. 焊接符号用于指示焊接的类型、位置和尺寸，它们在图纸中用特定的图形和文字表示。

7. 螺纹分为内螺纹和外螺纹，类型包括普通螺纹、管螺纹等。

在图纸中，螺纹用特定的符号和标注表示，包括螺纹直径、螺距和螺纹类型。

8. 装配图展示了多个零件如何组装在一起，而零件图则展示单个零件的详细尺寸和特征。

装配图通常包含爆炸图和装配顺序。

9. 爆炸图是一种将装配体分解成各个零件的视图，它在机械图纸中用于展示装配体的组成和装配顺序。

10. 材料标记在图纸中用特定的符号和文字表示，它指示了零件的制造材料，如碳钢、不锈钢等。

半工半读题库一、参照立体图补全三视图二、补画视图中的缺线三、把主视图改画成全剖视图四、把主视图改画成局部剖视图五、在所给定的位置画出机件的断面图（10分）六、识图题（每空1分，共60分）一）识读轴的零件图,回答下列问题1 表达该零件共用了 3 个图形,分别是 主视 图、 断面 图和 局部放大 图。

2 基本视图采用的绘图比例是 1：1 。

局部放大图采用的绘图比例是 4：1 。

3 的基本尺寸为 Φ25 mm ，最大尺寸为Φ24.980 mm ，最小尺寸为 Φ24.947 mm 。

4 该零件上Φ32轴段的长为5 mm 。

5 右侧螺纹为连接螺纹，其长为 27 mm ，中间螺纹为传动螺纹，其长为 136 mm 。

6 零件左侧有4个尺寸相同的矩形平面，定形尺寸分别为 20 mm 、 40 mm 。

7 局部放大图表示的是螺纹的形状，从图可以看出，螺纹牙底的粗糙度代号为 ，螺纹的小径为 Φ18 。

8 Φ17圆柱面的表面粗糙度代号为 。

圆柱面的表面粗糙度代号为 。

9 该零件所用的材料为 45 钢，零件需要进行 调质处理 热处理。

二）识读螺旋千斤顶装配图，回答下列问题1 该装配体共由 7 种零件组成，共用了 4 个视图表达其结构，分别是 主 视图、 俯视图、 向 视图和 局部放大 图。

2 主视图采用了 单一 剖切平面和剖视，其螺旋杆采用了 局部 剖视，这是因为 需要表达零件3、5、6的装配关系 俯视图是拆 卸了 顶垫1 和 铰杠3 后绘制的，局部放大图是用来表达 矩形螺纹的结构 。

3 底座和螺套是用 螺钉4 进行周向连接和定位的。

4、螺杆上放置绞杠的孔有 2 个5 是 配合 尺寸，其中Φ65是 基本尺寸 ，H8表示件号为 7 的零件的 尺寸公差带代号 ，j7表示件号为 5 的 尺寸公差带代号 。

3.23.212.55 该装配体的总高是 221-277 ，绞杠的长为 300 。

6 螺旋千斤顶的顶举高度为 56 mm，螺杆轴线和底座的底平面之间的垂直度公差为 0.1 mm。

----------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________《机械识图》一、填空题：1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。

（难度：A ）2.物体向基本投影面投射所得的视图称为 基本视图 。

（难度：A ）3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。

（难度：A ）4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。

（难度：A ）5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。

（难度：A ）6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。

（难度：A ）7．画剖视图时，不要漏画剖切面后面的 可见轮廓线 。

（难度：A ）8.向视图是可以 自由配置 的视图。

向视图通常用 箭头 指明投射方向。

（难度：A ）9.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。

（难度：A ）10.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。

（难度：A ）11．将机件的部分结构用大于原图形所采用的比例画出的图形称为 局部放大 图。

（难度：A ）12．用两个相交的剖切面剖开机件绘图时，应先 旋转 后 投影 。

（难度：A ）13. 半剖视图中，半个视图与半个剖视图的分界线用 细点划线 。

（难度：A ）14. 假想用剖切面剖开机件，将处在观察者与 剖切面之间的部分移去，而将 其余部分 向投影面投影所得到的图形称为剖视图。

.机械制图试题第A部分填空、选择、判断题一．制图基础知识1．图纸的幅面分为基本幅面和加长幅面幅面两类，基本幅面按尺寸大小可分为五种，其代号分别为A0A1A2A3A4。

2、图纸是工厂组织生产、制造零件和装配机器的依据。

3、左视图从左往右进行投影，在侧立投影面（W面）上所得到的视图，在第一角投影法上左视图在主视图的右侧。

4．比例是指图中图距与其物距之比。

图样上标注的尺寸应是机件的最后完工尺寸，与所采用的比例无关。

5．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物尺寸是图纸尺寸的2倍，属于缩小比例；比例2：1是指图纸尺寸是实物尺寸的2倍，属于放大比例。

6．作图时应尽量采用缩小比例，需要时也可采用原值或放大的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的实际尺寸。

7．图样中书写的汉字应用长仿宋体体书写。

字号指字体的高度，8．常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等八种。

9、凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。

亦称第一象限法。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/2。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球直径，t表示厚度，C表示45°倒角。

14．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开图线。

15．斜度是指高度差对长度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________《机械识图》一、填空题:1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。

（难度: A ）2.物体向基本投影面投射所得旳视图称为 基本视图 。

（难度: A ）3.按正投影法分别向六个基本投影面投影, 可得到主视图、俯视图、左视图、右视图、仰望图、后视图六个基本视图。

（难度: A ）4.主、俯、仰、后视图, 长度相等；主、左、右、后视图, 高度相等；左、俯、右、仰望图, 宽度相等。

（难度：A ）5.将物体旳某一部分向基本投影面投射所得旳视图称为局部视图。

（难度: A ）6.物体向不平行于任何基本投影面旳平面投射所得旳视图称为斜视图, 必要时, 容许将斜视图旋转配置。

（难度: A ）7．画剖视图时, 不要漏画剖切面背面旳 可见轮廓线 。

（难度：A ）8.向视图是可以 自由配置 旳视图。

向视图一般用 箭头 指明投射方向。

（难度: A ）9.为了在剖视图中轻易辨别出机件内部旳实心部分和空心部分, 在剖切面剖到旳实心处应画剖面符号, 而孔等空心处不画, 剖面线应与机件旳重要轮廓或剖面区域旳对称线成45度角。

（难度：A ）10.按物体被剖切范围旳大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。

（难度: A ）11. 将机件旳部分构造用不小于原图形所采用旳比例画出旳图形称为 局部放大 图。

（难度:A ）12. 用两个相交旳剖切面剖开机件绘图时, 应先 旋转 后 投影 。

（难度: A ）13.半剖视图中, 半个视图与半个剖视图旳分界线... 细点划... 。

机械识图试卷（含五篇）第一篇：机械识图试卷机械识图试卷一、填空题（25分）1、机械制图当中基本图幅有哪五种（）、（）、（）、（）、（），其中A4图纸幅的尺寸为（）。

2、机械制图当中常用的线型有（）、（）、（）等，可见轮廓线采用（）线，尺寸线，尺寸界线采用（）线，轴线，中心线采用（）。

3、机械制图当中的汉字应写成（）体。

4、图样中的尺寸以（）为单位。

5、在标注直径时，在数字前面应该加（），在标注半径时应在数字前加（）。

6、尺寸标注由（）、（）和（）组成。

7、在标注角度尺寸时，数字应（）书写。

8、机械制图中通常采用两种线宽，粗、细线的比率为（）。

9、线性尺寸数字一般应注写在尺寸线的（）或（）。

10、平面图形中所注尺寸按作用分为（）和（）。

二、选择题（20分）1、下列符号中表示强制国家标准的是（）。

A． GB/T B． GB/Z C.GB 2、不可见轮廓线采用（）来绘制。

A．粗实线 B．虚线 C.细实线 3、下列比例当中表示放大比例的是（）A．1：1 B． 2：1 C.1：2 4、在标注球的直径时应在尺寸数字前加（）A．R B．Φ C.SΦ 5、下列比例当中表示缩小比例的是（）A．1：1 B．2：1 C.1：2 6、机械制图中一般不标注单位，默认单位是（）A．㎜ B．㎝ C.m 7、下列尺寸正确标注的图形是()8、下列缩写词中表示均布的意思的是（）A．SR B． EQS C.C 9、角度尺寸在标注时，文字一律（）书写 A．水平 B．垂直 C.倾斜 10、标题栏一般位于图纸的（）A．右下角B．左下角C.右上角三、判断题（10分）1、国家制图标准规定，图纸大小可以随意确定()2、比例是指图样与实物相应要素的线性尺寸之比。

()3、2：1是缩小比例。

()4、绘制机械图样时，尽量采用1：1的比例()5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

()6、丁字尺与三角板随意配合，便可画出65度的倾斜线。

()7、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。

机械识图试卷专项测试题附答案1.( )一般适用于外形比较简单、内部结构较为复杂的机件。

A、全剖视图B、半剖视图C、局部剖视图D、斜剖视图2.主视图、俯视图、仰视图、后视图的( )。

A、长对正B、高平齐C、宽相等3.在基本视图中，由下向上投影所得到的视图称为( )。

A、基本视图B、俯视图C、仰视图D、右视图4.国家标准规定采用( )来表达机件的内部结构形状。

A、视图B、剖视图C、断面图D、局部放大图5.当剖视图按投影关系配置，中间又没有其它图形时，可以省略( )。

A、粗短划线B、箭头C、字母D、标注6.当机件的一个视图画成剖视图时，其它视图应( )画出。

A、完整B、不必C、部分D、放大7.重合断面图的轮廓线用( )画出。

A、粗实线B、细实线C、细点画线D、波浪线8.在基本视图中，由后向前投影所得到的视图称为( )。

A、基本视图B、主视图C、后视图D、右视图9. ( )一般适用于外形比较简单、内部结构较为复杂的机件。

A、全剖视图B、半剖视图C、局部剖视图D、斜剖视图10.假想用剖切面将机件的某处切断，仅画出其断面的图形，称为( )。

A、基本视图B、剖视图C、全剖视图D、断面图11.当机件具有对称平面时，向垂直于对称平面的投影面上投射所得到的图形，允许以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为( )。

A、全剖视图B、半剖视图C、局部剖视图D、斜剖视图12.将机件向不平行于基本投影面的平面投射所得的视图称为( )。

A、基本视图B、局部视图C、向视图D、斜视图13.俯视图、仰视图、左视图、右视图的( )。

A、长对正B、高平齐C、宽相等14.当机件的一个视图画成剖视图时，其它视图应( )画出。

A、完整B、不必C、部分D、放大15.局部视图可用( )分界。

A、粗实线B、细实线C、细虚线D、波浪线16.机件的内部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画( )。

A、粗实线B、细实线C、细虚线D、波浪线17.当剖视图按投影关系配置，中间又没有其它图形时，可以省略( )。

机械制图基础知识单选题100道及答案1.在机械制图中，用什么线表示可见轮廓线？A.细实线B.粗实线C.虚线D.点画线2.机械制图中，尺寸线用什么线绘制？A.细实线B.粗实线C.虚线D.波浪线3.在机械制图中，轴线、对称中心线用什么线表示？A.细实线B.粗实线C.虚线D.点画线4.机械制图中，不可见轮廓线用什么线表示？A.细实线B.粗实线C.虚线D.点画线5.机械制图中，断裂处的边界线用什么线表示？A.细实线B.粗实线C.虚线D.波浪线6.在机械制图中，当图形中的主要轮廓线与水平方向成45°时，该图形的剖面线应画成与水平成多少度的平行线？A.30°或60°B.45°C.75°或15°D.90°7.机械制图中，比例是指什么与什么之比？A.图形尺寸与实际尺寸B.实物尺寸与图形尺寸C.长度尺寸与宽度尺寸D.高度尺寸与长度尺寸8.在机械制图中，标注尺寸的三要素是什么？A.尺寸界线、尺寸线、尺寸数字B.尺寸界线、尺寸箭头、尺寸数字C.尺寸线、尺寸箭头、尺寸数字D.尺寸界线、尺寸线、尺寸箭头9.机械制图中，一个完整的尺寸标注应包括哪些内容？A.尺寸数字、尺寸线、尺寸界线B.尺寸数字、尺寸箭头、尺寸界线C.尺寸数字、尺寸线、尺寸箭头D.尺寸数字、尺寸线、尺寸界线、尺寸箭头10.在机械制图中，半径尺寸数字前应加注什么符号？A.RB.ΦC.SRD.SΦ11.机械制图中，直径尺寸数字前应加注什么符号？A.RB.ΦC.SRD.SΦ12.在机械制图中，球的直径尺寸数字前应加注什么符号？A.SΦB.SRC.ΦD.R13.机械制图中，标注角度尺寸时，角度数字应如何书写？A.水平书写B.垂直书写C.倾斜书写D.与尺寸线平行书写14.在机械制图中，斜度是指什么？A.一直线对另一直线的倾斜程度B.一平面相对另一平面的倾斜程度C.一直线或一平面相对于水平面的倾斜程度D.一圆柱面相对于另一圆柱面的倾斜程度15.机械制图中，锥度是指什么？A.圆锥底面直径与圆锥高度之比B.圆锥高度与圆锥底面直径之比C.圆锥底面直径与圆锥母线长度之比D.圆锥母线长度与圆锥底面直径之比16.在机械制图中，正投影的基本特性有哪些？A.真实性、积聚性、类似性B.平行性、垂直性、等比性C.对称性、全等性、相似性D.平行性、垂直性、对称性17.机械制图中，当直线平行于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.缩小性18.在机械制图中，当直线垂直于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.放大性19.机械制图中，当平面平行于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.缩小性20.在机械制图中，当平面垂直于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.放大性21.机械制图中，三视图的投影规律是什么？A.长对正、高平齐、宽相等B.长相等、高平齐、宽对正C.长对正、高相等、宽平齐D.长相等、高对正、宽平齐22.在机械制图中，主视图反映物体的什么关系？A.上下、左右B.上下、前后C.左右、前后D.都可以23.机械制图中，俯视图反映物体的什么关系？A.上下、左右B.上下、前后C.左右、前后D.都可以24.在机械制图中，左视图反映物体的什么关系？A.上下、左右B.上下、前后C.左右、前后D.都可以25.机械制图中，根据已知视图补画第三视图时，应先分析什么？A.已知视图的形状B.物体的结构特征C.视图之间的投影关系D.物体的尺寸26.在机械制图中，剖视图的种类有哪些？A.全剖视图、半剖视图、局部剖视图B.阶梯剖视图、旋转剖视图、复合剖视图C.全剖视图、半剖视图、局部剖视图、阶梯剖视图、旋转剖视图、复合剖视图D.以上都不是27.机械制图中，全剖视图主要用于表达什么结构的物体？A.外形简单、内部结构复杂B.外形复杂、内部结构简单C.外形和内部结构都复杂D.外形和内部结构都简单28.在机械制图中，半剖视图主要用于表达什么结构的物体？A.对称结构B.不对称结构C.复杂结构D.简单结构29.机械制图中，局部剖视图主要用于表达什么情况？A.物体局部内部结构B.物体整体外形C.物体对称结构D.物体复杂结构30.在机械制图中，剖切面的种类有哪些？A.单一剖切面、几个平行的剖切面、几个相交的剖切面B.斜剖切面、旋转剖切面、复合剖切面C.单一剖切面、几个平行的剖切面、几个相交的剖切面、斜剖切面、旋转剖切面、复合剖切面D.以上都不是31.机械制图中，断面图的种类有哪些？A.移出断面图、重合断面图B.中断断面图、重合断面图C.移出断面图、中断断面图、重合断面图D.以上都不是32.在机械制图中，移出断面图的轮廓线用什么线绘制？A.细实线B.粗实线C.虚线D.点画线33.机械制图中，重合断面图的轮廓线用什么线绘制？A.细实线B.粗实线C.虚线D.点画线34.在机械制图中，螺纹的基本要素有哪些？A.牙型、直径、螺距、线数、旋向B.牙型、长度、螺距、线数、旋向C.牙型、直径、长度、线数、旋向D.牙型、直径、螺距、长度、旋向35.机械制图中，普通螺纹的牙型是什么形状？A.三角形B.梯形C.矩形D.锯齿形36.在机械制图中，管螺纹的牙型是什么形状？A.三角形B.梯形C.矩形D.锯齿形37.机械制图中，螺纹的直径有哪些？A.大径、中径、小径B.外径、内径、中径C.大径、小径、螺距D.外径、内径、螺距38.在机械制图中，螺纹的旋向有哪些？A.左旋、右旋B.上旋、下旋C.正旋、反旋D.顺时针旋、逆时针旋39.机械制图中，螺纹的标注包括哪些内容？A.螺纹代号、公称直径、螺距、旋向、公差带代号、旋合长度代号B.螺纹代号、直径、螺距、线数、旋向、公差带代号C.螺纹代号、公称直径、螺距、线数、旋向、公差带代号、旋合长度代号D.螺纹代号、直径、螺距、线数、旋向、公差带代号、旋合长度代号40.在机械制图中，键连接的种类有哪些？A.平键连接、半圆键连接、楔键连接B.花键连接、圆柱键连接、圆锥键连接C.平键连接、半圆键连接、楔键连接、花键连接D.以上都不是41.机械制图中，平键的剖面尺寸是根据什么来确定的？A.轴的直径B.轮毂的宽度C.轴的长度D.轮毂的直径42.在机械制图中，滚动轴承的代号由什么组成？A.前置代号、基本代号、后置代号B.类型代号、尺寸系列代号、内径代号C.前置代号、类型代号、尺寸系列代号、内径代号、后置代号D.以上都不是43.机械制图中，齿轮的基本参数有哪些？A.模数、齿数、压力角B.直径、齿数、压力角C.模数、直径、压力角D.模数、齿数、直径44.在机械制图中，标准直齿圆柱齿轮的齿顶高系数和顶隙系数分别是多少？A.1、0.25B.0.8、0.2C.1.25、0.3D.0.75、0.2545.机械制图中，装配图的作用是什么？A.表达机器或部件的工作原理、装配关系、结构形状和技术要求B.表达零件的形状、尺寸和技术要求C.表达机器或部件的加工工艺D.表达零件的加工工艺46.在机械制图中，装配图中的尺寸包括哪些？A.性能尺寸、装配尺寸、安装尺寸、外形尺寸、其他重要尺寸B.长度尺寸、宽度尺寸、高度尺寸C.直径尺寸、半径尺寸、角度尺寸D.以上都不是47.机械制图中，装配图中的技术要求主要包括哪些内容？A.装配要求、检验要求、使用要求B.尺寸公差、形位公差、表面粗糙度C.材料要求、热处理要求、表面处理要求D.以上都不是48.在机械制图中，零件图的作用是什么？A.表达零件的形状、尺寸和技术要求B.表达机器或部件的工作原理、装配关系、结构形状和技术要求C.表达零件的加工工艺D.表达机器或部件的加工工艺49.机械制图中，零件图中的尺寸标注应满足哪些要求？A.正确、完整、清晰、合理B.准确、完整、清晰、美观C.正确、完整、美观、合理D.准确、完整、美观、合理50.在机械制图中，表面粗糙度的符号有哪些？A.基本符号、去除材料符号、不去除材料符号B.光滑符号、粗糙符号、一般符号C.平面符号、曲面符号、圆柱面符号D.以上都不是51.机械制图中，表面粗糙度的数值越小，表示表面越怎样？A.光滑B.粗糙C.平整D.不均匀52.在机械制图中，形位公差包括哪些项目？A.形状公差、位置公差B.直线度、平面度、圆度、圆柱度、平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆跳动、全跳动C.尺寸公差、形状公差、位置公差D.以上都不是53.机械制图中，形状公差有哪些项目？A.直线度、平面度、圆度、圆柱度B.平行度、垂直度、倾斜度C.位置度、同轴度、对称度D.圆跳动、全跳动54.在机械制图中，位置公差有哪些项目？A.平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆跳动、全跳动B.直线度、平面度、圆度、圆柱度C.尺寸公差、形状公差、位置公差D.以上都不是55.机械制图中，形位公差的标注包括哪些内容？A.公差项目符号、公差值、基准B.公差项目名称、公差值、基准C.公差项目符号、公差值、基准符号D.公差项目名称、公差值、基准符号56.在机械制图中，读装配图的方法和步骤是什么？A.概括了解、分析视图、分析装配关系、分析零件结构、归纳总结B.分析视图、分析装配关系、分析零件结构、归纳总结C.概括了解、分析零件结构、分析装配关系、分析视图、归纳总结D.以上都不是57.机械制图中，装配图中的明细栏应包括哪些内容？A.序号、代号、名称、数量、材料、备注B.序号、图号、名称、数量、材料、备注C.序号、规格、名称、数量、材料、备注D.以上都不是58.在机械制图中，轴类零件的主视图一般按什么位置放置？A.加工位置B.工作位置C.任意位置D.都可以59.机械制图中，盘类零件的主视图一般按什么位置放置？A.加工位置B.工作位置C.任意位置D.都可以60.在机械制图中，箱体类零件的主视图一般按什么位置放置？A.加工位置B.工作位置C.任意位置D.都可以61.机械制图中，零件图中的技术要求一般包括哪些内容？A.表面粗糙度、尺寸公差、形位公差、材料、热处理要求B.表面粗糙度、尺寸公差、形位公差、加工精度、表面处理要求C.表面粗糙度、尺寸公差、形位公差、材料、加工精度、热处理要求、表面处理要求D.以上都不是62.在机械制图中，什么是第一角投影法？A.将物体置于第一分角内进行投影的方法B.将物体置于第二分角内进行投影的方法C.将物体置于第三分角内进行投影的方法D.将物体置于第四分角内进行投影的方法63.机械制图中，什么是第三角投影法？A.将物体置于第一分角内进行投影的方法B.将物体置于第二分角内进行投影的方法C.将物体置于第三分角内进行投影的方法D.将物体置于第四分角内进行投影的方法64.在机械制图中，第一角投影法和第三角投影法的区别是什么？A.视图配置不同、投影方向不同B.视图名称不同、投影方向不同C.视图配置不同、投影符号不同D.视图名称不同、投影符号不同65.机械制图中，常用的绘图工具有哪些？A.图板、丁字尺、三角板、圆规、分规、铅笔B.直尺、三角板、圆规、分规、铅笔C.图板、丁字尺、三角板、直尺、圆规、分规、铅笔D.以上都不是66.在机械制图中，铅笔的硬度有哪些？A.HB、B、2BB.H、HB、BC.H、2H、3HD.H、2H、3H、4H67.机械制图中，用什么工具绘制圆和圆弧？A.圆规B.分规C.三角板D.直尺68.在机械制图中，用什么工具绘制直线？A.圆规B.分规C.三角板、丁字尺D.直尺69.机械制图中，比例尺的作用是什么？A.放大或缩小图形B.测量图形尺寸C.绘制图形D.以上都不是70.在机械制图中，标题栏一般位于图纸的什么位置？A.右下角B.左下角C.右上角D.左上角71.机械制图中，图纸的幅面有哪些？A.A0、A1、A2、A3、A4B.B0、B1、B2、B3、B4C.C0、C1、C2、C3、C4D.D0、D1、D2、D3、D472.在机械制图中，同一图样中同类图线的宽度应怎样？A.一致B.不同C.随意D.都可以73.机械制图中，细实线的宽度一般为多少？A.0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mmB.0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mmC.0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mmD.0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mm74.在机械制图中，粗实线的宽度一般为多少？A.0.5mm、0.7mm、1mm、1.4mm、2mmB.0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mmC.0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mmD.0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mm75.机械制图中，虚线的线段长度和间隔应怎样？A.长度和间隔随意B.长度和间隔相等C.长度和间隔不等D.长度固定，间隔随意76.在机械制图中，点画线的线段长度和间隔应怎样？A.长度和间隔随意B.长度和间隔相等C.长度和间隔不等D.长度固定，间隔随意77.机械制图中，图样中的汉字应采用什么字体？A.宋体B.仿宋体C.黑体D.楷体78.在机械制图中，图样中的数字和字母应采用什么字体？A.宋体B.仿宋体C.黑体D.斜体79.机械制图中，标注尺寸时，尺寸数字的单位是什么？A.米B.厘米C.毫米D.分米80.在机械制图中，两零件的接触面和配合面在图样上如何表示？A.画一条线B.画两条线C.画三条线D.不画线81.机械制图中，相邻两零件的剖面线应怎样？A.方向相同，间隔相等B.方向相反，间隔相等C.方向相同，间隔不等D.方向相反，间隔不等82.在机械制图中，装配图中零件序号的编写应怎样？A.顺时针方向依次编写B.逆时针方向依次编写C.任意方向编写D.从左到右依次编写83.机械制图中，装配图中的零件序号应标注在什么位置？A.零件的轮廓线上B.零件的中心线上C.零件的任意位置D.指引线的末端84.在机械制图中，装配图中的指引线应怎样绘制？A.用细实线绘制B.用粗实线绘制C.用虚线绘制D.用点画线绘制85.机械制图中，装配图中的明细栏应位于图纸的什么位置？A.左上角B.左下角C.右上角D.右下角86.在机械制图中，局部放大图的比例是指什么与什么之比？A.局部放大图的尺寸与实际尺寸B.局部放大图的尺寸与原图尺寸C.原图尺寸与局部放大图的尺寸D.实际尺寸与局部放大图的尺寸87.机械制图中，局部放大图的标注包括哪些内容？A.比例、图形编号、放大部位B.比例、图形名称、放大部位C.比例、图形编号、放大倍数D.比例、图形名称、放大倍数88.在机械制图中，斜视图主要用于表达什么情况？A.物体倾斜部分的形状B.物体对称部分的形状C.物体复杂部分的形状D.物体简单部分的形状89.机械制图中，斜视图通常按什么位置配置？A.投影关系配置B.旋转后配置C.任意位置配置D.对称位置配置90.在机械制图中，旋转视图主要用于表达什么情况？A.具有回转轴线的零件的形状B.具有倾斜部分的零件的形状C.具有复杂形状的零件的形状D.具有对称部分的零件的形状91.机械制图中，旋转视图的标注包括哪些内容？A.旋转符号、图形编号、旋转方向B.旋转符号、图形名称、旋转方向C.旋转符号、图形编号、旋转角度D.旋转符号、图形名称、旋转角度92.在机械制图中，剖视图中的剖面区域应如何表示？A.画剖面线B.涂黑C.不做任何处理D.画虚线93.机械制图中，同一零件在各剖视图中的剖面线方向和间隔应怎样？A.方向相同，间隔相等B.方向相反，间隔相等C.方向相同，间隔不等D.方向相反，间隔不等94.在机械制图中，局部剖视图的剖切范围应怎样表示？A.用波浪线表示B.用虚线表示C.用粗实线表示D.用细实线表示95.机械制图中，当需要表达零件的内部结构形状较复杂，而又不宜采用全剖、半剖和局部剖时，可采用什么视图？A.斜视图B.旋转视图C.局部放大图D.剖面图96.在机械制图中，剖面图与剖视图的区别是什么？A.剖面图只画出断面形状，剖视图画出断面及后面的可见轮廓B.剖面图画出断面及后面的可见轮廓，剖视图只画出断面形状C.剖面图和剖视图没有区别D.以上都不是97.机械制图中，在装配图中，对于薄片零件、细丝弹簧等，若按纵向剖切，应怎样绘制？A.不画剖面线B.涂黑C.按正常情况绘制D.用虚线表示98.在机械制图中，在装配图中，对于紧固件以及轴、连杆、球、键、销等实心零件，若按纵向剖切，应怎样绘制？A.不画剖面线B.涂黑C.按正常情况绘制D.用虚线表示99.机械制图中，在装配图中，两个零件的非接触面或非配合面之间应留出多少间隙？A.0.5mmB.1mmC.1.5mmD.2mm100.在机械制图中，在装配图中，当需要表示运动零件的运动范围或极限位置时，应怎样绘制？A.用双点画线表示B.用虚线表示C.用粗实线表示D.用细实线表示答案：1. B。

一．制图基础知识1．图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为。

2．图纸格式分为和种，按照标题栏的方位又可将图纸格式分为和两种。

3．标题栏应位于图纸的，一般包含以下四个区：、、、，标题栏中的文字方向为。

4．比例是指图中与其之比。

图样上标注的尺寸应是机件的尺寸，与所采用的比例关。

5．常用比例有、和三种；比例1：2是指是的2倍，属于比例；比例2：1是指是的2倍，属于比例。

6．图时应尽量采用比例，需要时也可采用或的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的。

7．图样中书写的汉字、数字和字母，必须做到，汉字应用体书写，数字和字母应书写为体或体。

8．字号指字体的，图样中常用字号有号四种。

9．常用图线的种类有等八种。

10．图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。

虚线、细实线和细点划线的图线宽度约为粗实线的。

11．图样上的尺寸是零件的尺寸，尺寸以为单位时，不需标注代号或名称。

12．标注尺寸的四要素是、、、。

13．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示，C表示。

14．标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。

角度的尺寸数字一律按位置书写。

当任何图线穿过尺寸数字时都必须。

15．斜度是指对的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向。

16．锥度是指与的比，锥度用符号表示，标注时符号的锥度方向应与所标锥度方向。

17．符号“∠1：10”表示，符号“1：5”表示。

18．平面图形中的线段可分为、、三种。

它们的作图顺序应是先画出，然后画，最后画。

19．平面图形中的尺寸，按其作用可分为和两类。

20．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫。

二．投影理论1．投影法分为投影法和投影法两大类，我们绘图时使用的是投影法中的投影法。
