输电线路架空地线
输配电线路*大飞
1.概述
1、概述
架空输电线路一般由基础、杆塔、金具、绝缘子、导线、地线(含OPGW光缆)、接地设施等部分组成(如下图)。在架空输电线路导线上方,为尽量避免输电线路导线直接遭受雷击而架设的电力线,既为架空地线(简称地线),又称为避雷线。架空地线除具有防雷作用以外还具有短路电流分流的重要作用。

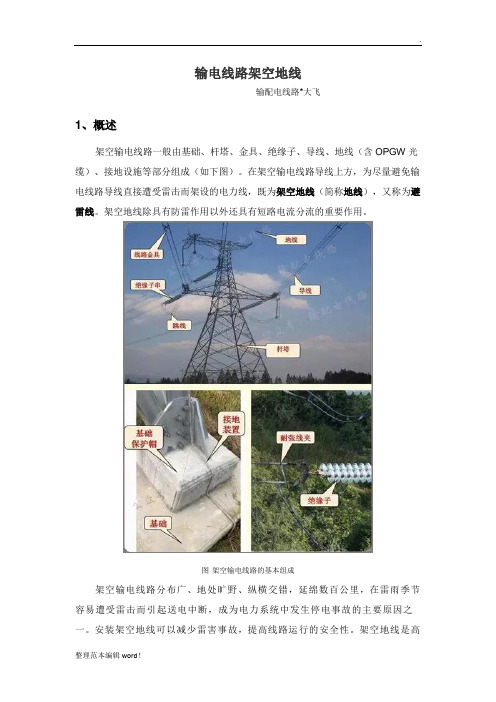

图架空输电线路的基本组成
架空输电线路分布广、地处旷野、纵横交错,延绵数百公里,在雷雨季节
容易遭受雷击而引起送电中断,成为电力系统中发生停电事故的主要原因之一。
安装架空地线可以减少雷害事故,提高线路运行的安全性。架空地线是高压输
电线路结构的重要组成部分。高压、超高压及特高压变电所占地面积广,要求防直击雷的区域大,安装避雷针会有困难,因而有时也采用架空地线保护,架空地线都是架设在被保护的导线上方。在线路上方出现雷云对地面放电时,雷闪通道容易首先击中架空地线,使雷电流进入大地,以保护导线正常送电。同时,架空地线还有电磁屏蔽作用,当线路附近雷云对地面放电时,可以降低在导线上引起的雷电感应过电压,减少雷电直接击于导线的机会。架空地线必须与杆塔接地装置牢固相连,以保证遭受雷击后能将雷电流可靠地导入大地,降
图雷击地线(雷击杆塔与地线为反击雷)
据统计数据显示,生活用电及工农业用电中,电力系统断电跳闸事故主要因素分别为雷击、人为或是自然灾害等,而其中雷电导致跳闸约占总跳闸数的40%~70%,
尤其是在多雷、土壤电阻率高、地形复杂的地区雷击故障尤为突出。相关资料表面,日本50%以上事故的雷击输电线路引起,美国275kV~500kV总长为2700km的输电线路连续三年雷害事故占总事故的比例高达60%。天气变化是不可控因素,所以
只能在人力可控范围内,提高输电系统的安全性及防灾性。架空地线就是电力系统减灾防灾的一项重要技术措施。
输电线路架空地线运用实践表明,架空地线能有效防止雷电直击输电导线;当雷击输电线路杆塔时,架空地线能起到分流作用,减小杆塔塔顶电位,防止雷电反
击;当雷击输电线路附近大地时,架空地线能起到屏蔽作用,降低输电导线上的感应雷过电压。
2作用2•作用
2.1防止雷击导线
减少了雷电直击导线的机会,降低了线路绝缘承受的雷电过电压幅值。当
雷击于塔顶或地线上时,塔身电位很高,加在绝缘子串上的电压等于塔身电位
与导线电位之差,这个电压一般远比雷电直接击中导线时绝缘子串上的电压低,
不会导致闪络放电。但是,如果接地电阻很大,贝y塔身电位将会很高,这时就
会发生逆闪络,也就是通常说的反击”
2.2雷电流分流作用
当雷击塔顶时,架空地线对雷电流有分流的作用,减少流入杆塔的雷电流,使杆塔顶电位降低。
2.3 对导线有耦合作用
当雷击塔顶或地线时,由于耦合,导线电位将抬高,所以耦合可使绝缘子串上的电压降低。因此,为了减少反击”在接地电阻很难降低时,可以利用架空地线的分流、耦合性质,在导线下面再增加一条耦合地线。
2.4 对导线有屏蔽作用
由于架空地线接地,所以可以起到屏蔽感应雷对导线的作用,降低感应雷过电
压。
2.5具备通信功能
常规的架空地线经过适当改装,把光纤放置在以铝包钢线绞制成的具地线与通信双重功能的架空地线--光纤复合架空地线(OPGW ),它具有避雷、通信等多种功能。
3、防雷原理
架设架空地线是高压、超高压及特高压线路防雷的基本措施,架设于输电线路杆塔顶端,其
保护原理是:当雷云放电接近地面时,它使地面电场发生畸变,在架空地线顶端,形成局部电场强度集中空间,以影响雷电先导放电的发展方向,引导雷电向架空地线放电,再通过接地引下线和接地装置将雷电流引入大地,从而使被保护物体免受雷击。架空地线的材料一般是镀锌钢绞线、铝包钢绞线和光纤复合架空地线,特殊情况下也用钢芯铝绞线、铜包钢绞线或镁铝合金绞线。架空地线在杆塔上的位置如下图所示
图架空地线在杆塔上的位置
架空地线使雷云先导放电电场畸变的范围(即高度)是有限的。当雷电先导刚开始形成时,架空地线不能影响它的发展路径,如下图左图所示,只有当雷电先导通道发展到离地面一定高度H (称为定向高度)时,架空地线才可能影响雷电先导的发展方向,如下图右图所示,使雷电先导通道沿着电场强度最大的方向击向架空
地线。这个雷电定向高度H与架空地线架设高度h有关,根据模拟实验,h w 30 m,
4、类型
架空地线由于不负担输送电流的功能,所以不要求具有与导线相同的导电
率和导线截面,架空地线一般采用镀锌钢绞线。
镀锌钢绞线因为导电性能、防腐性能差,多用于以前的老线路,近年来,
国内外架空输电线路采用良导线架空地线的也较多,即用铝合金或铝包钢导线制成
的架空地线。这种地线导电性能较好,可以改善线路输电性能,减轻对邻近通信线的干扰。由于铝包钢绞线具有高机械性能、高导电性和良好的抗腐蚀性的
优点,现在国内多采用铝包钢绞线。
随着电力工业的迅速发展,电力系统现代化管理水平的提高,在电力系统内部需要传递的信息形式和信息容量日益增多。综合光纤通信的传输容量大、速度快、适于远距离传输、能抗电磁感应和串音干扰等优点,铝包钢线的高机械性能、高导电性和良好的抗腐蚀性,把光纤放置在以铝包钢线绞制成的具地线与通信双重功能的架空地线叫光纤复合架空地线,一般称作OPGW 光缆。OPGW 光缆具有防雷、通信等多种功能,由于光纤具有抗电磁干扰、自重轻等特点,它可以安装在输电线
路杆塔顶部而不必考虑最佳架挂位置和电磁腐蚀等问题,所以OPGW光缆现在在
架空输电线路地线中应用较多。采用OPGW光缆作为架空地线具有许多优点:
① 传输信号损耗小,通信质量高,光缆的芯数可以较多;② 安全性好,不易被盗割,也不易遭
