西安交大高电压技术总复习资料

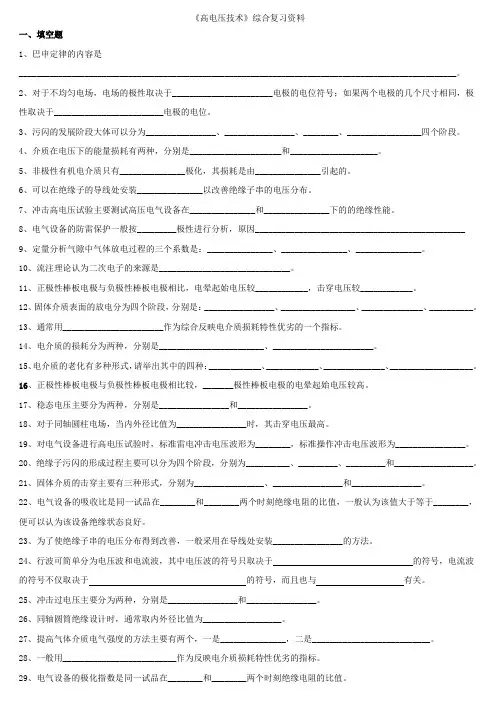

《高电压技术》综合复习资料一、填空题1、巴申定律的内容是____________________________________________________________________________________________________。

2、对于不均匀电场，电场的极性取决于_______________________电极的电位符号；如果两个电极的几个尺寸相同，极性取决于_________________________电极的电位。

3、污闪的发展阶段大体可以分为________________、________________、________、_________________四个阶段。

4、介质在电压下的能量损耗有两种，分别是_____________________和____________________。

5、非极性有机电介质只有_______________极化，其损耗是由_______________引起的。

6、可以在绝缘子的导线处安装_______________以改善绝缘子串的电压分布。

7、冲击高电压试验主要测试高压电气设备在_______________和_______________下的的绝缘性能。

8、电气设备的防雷保护一般按_________极性进行分析，原因________________________________________________9、定量分析气隙中气体放电过程的三个系数是：_______________、_______________、_______________。

10、流注理论认为二次电子的来源是______________________________。

11、正极性棒板电极与负极性棒板电极相比，电晕起始电压较____________，击穿电压较____________。

12、固体介质表面的放电分为四个阶段，分别是：________________、_________________、______________、__________。

⾼电压技术复习资料⾼电压技术复习资料⼀、填空题1、__________的⼤⼩可⽤来衡量原⼦捕获⼀个电⼦的难易，该能量越⼤越容易形成__________ 。

(电⼦亲合能、负离⼦)2、⾃持放电的形式随⽓压与外回路阻抗的不同⽽异。

低⽓压下称为__________ ，常压或⾼⽓压下当外回路阻抗较⼤时称为⽕花放电，外回路阻抗很⼩时称为__________ 。

(辉光放电、电弧放电)3、⾃持放电条件为__________ 。

(γ(-1)=1或γ=1)4、汤逊放电理论适⽤于__________ 、__________ 条件下。

(低⽓压、pd较⼩)5、流注的特点是电离强度__________ ，传播速度__________ 。

(很⼤、很快)6、棒—板间隙中棒为正极性时电晕起始电压⽐负极性时__________ 。

(略⾼)7、长间隙的放电⼤致可分为先导放电和__________ 两个阶段，在先导放电阶段中包括__________ 和流注的形成及发展过程。

(主放电、电⼦崩)8、在稍不均匀场中，⾼场强电极为正电极时，间隙击穿电压⽐⾼场强电极为负时__________ 。

在极不均匀场中，⾼场强电极为负时，间隙击穿电压⽐⾼场强电极为正时__________ 。

(稍⾼、⾼)9、电晕放电产⽣的空间电荷可以改善__________ 分布，以提⾼击穿电压。

(极不均匀的电场)10、电⼦碰撞电离系数代表⼀个电⼦沿电场线⽅向⾏径__________ cm时平均发⽣的碰撞电离次数。

(1)11、提⾼⽓体击穿电压的两个途径：改善电场分布，使之尽量均匀，削弱⽓体中的电离过程。

12、我国采⽤等值盐密法划分外绝缘污秽等级。

13、沿整个固体绝缘表⾯发⽣的放电称为闪络。

14、在电⽓设备上希望尽量采⽤棒—棒类对称型的电极结构，⽽避免棒—板类不对称型的电极结构。

15、对于不同极性的标准雷电波形可表⽰为±1.2/50us 。

16、我国采⽤ 250/2500us 的操作冲击电压标准电压。

作业（第一部分）简答题：第2、3、4章1.简述气体电离的4种方式。

P102.什么是电子崩及电子崩的条件P15-P173.汤逊放电理论与流柱理论的共同点和不同点，以及各自的适用范围。

P17-P19。

4.巴申定律的公式表达及巴申曲线的两个结论。

P17-P185.提高气体间隙抗电强度的方法。

P42-P446.简述防绝缘子污闪的4种方法。

P56-P57第5章1.简述电介质极化的5种基本形式。

P59+空间电荷极化、夹层极化2.介质的介电常数和相对介电常数的概念。

P58-593.什么是固体介质的热击穿。

P664.什么是固体介质的电击穿。

P655.影响固体击穿的4个主要因素。

P65-P69（电压、电场均匀程度、受潮、累积效应）6.什么是固体介质的热老化。

P73第6、7章1.简述绝缘缺陷的两种类型。

P752.简述绝缘试验中的非破坏性试验和耐压试验。

P753.简述绝缘电阻的吸收比及其测量结果对判断绝缘状态的作用。

P75-P774.简述局部放电测量的作用。

P845.简述工频交流耐压试验的作用。

P92-97(作用是：能够有效地发现导致绝缘电气强度降低的各种缺陷，尤其对局部性缺陷的发现更为有效。

)6.简述直流耐压试验与交流耐压试验比较的优点。

P1007.简述直流高压测量的两种方法。

P106-P1118.简述冲击电压试验的作用。

P1019.简述测量冲击电压的三种方法。

P111-P116论述题：第2、4章1.借助作图，阐述汤逊自持放电及条件。

P14-P182.借助作图，阐述气体放电的极性效应（以棒－板间隙为例）。

P23-P253.阐述污闪放电过程。

P53-544.借助画图，阐述介质损耗角正切测量原理。

P80-81第5、6章1.借助公式推导，阐述绝缘的吸收现象。

P75-P772.借助公式推导，阐述介质损耗角正切。

P613.借助电路图阐述局部放电的脉冲电流法测量。

P84(三种基本回路及原理)作业（第二部分）简答题：第8章1.简述单根均匀无损传输线的波阻抗与波速表达式，以及物理量意义。

高电压技术期末复习提纲高电压复习提纲第一章气体放电的基本物理过程1.平均自由行程长度的影响因素2.发生碰撞电离的产生情况、碰撞电离的表征3.负离子的形成4.复合现象5.电子崩公式1-11 P9 为什么气压变化6.图1-4 电子崩内部分布特点7.P9 1-7 发生电子崩的阳极电子数8.自持放电条件9.汤逊放电理论（如何）发生过程10.为什么距离较长是发生流柱理论11.电场不均匀系数对击穿电压影响、表征极性效应现象原因有一.击穿电压二.电晕起始电压两点分析第二章气体介质的电气强度1.图2-2 稍不均匀电场受什么影响2.气压温度变化对击穿电压影响为什么3.提高电气介质强度方法第三章液体和固体介质的电气特性1.偶极子极化现象影响因素公式3-62.极化现象强弱的物理量P493.P53 电导4.介质损耗由几部分构成影响因素（极性和非极性分子）5.液体为什么易于气泡击穿为什么含水和纤维击穿电压小变压器油影响因素图3-18 为什么是曲线26.固体击穿理论有哪些热击穿影响因素P63 固体击穿电压影响因素P64第四章电气设备绝缘预防性试验1.绝缘吸收比哪个好判断曲线及原因2.介质损耗测量有哪些第六章输电线路和绕组中的波过程1.波阻抗与电感电容P117 公式结果2.电压波与电流波符号规定前行波与反行波电压波电流波符号3.波阻抗与长度的关系P119 电压波与电流波折射与反射P130 6-39 6-41 自波阻抗大于互波阻抗4.耦合系数特点冲击电晕的影响第七章雷电放电及防雷保护装置1.雷电放电特点负极性两个过程2.为什么形成雷电感应过电压3.感应雷电过电压与相邻导线间的区别第八章电力系统防雷保护1.斜角平底波（补考别的）2.两导线差 UAB=UA(1-K) 耦合系数P1823.防雷措施（几点）高电压复习提纲第一章气体放电的基本物理过程1.平均自由行程长度的影响因素：温度，气压，气体分子半径2.满足何种情况时会产生碰撞电离、碰撞电离的表征：气体放电中，碰撞电离主要是自由电子和气体分子碰撞而引起的在电场作用下，电子被加速而获得动能。

一、填空和概念说明1、电介质：电气设备中作为绝缘运用的绝缘材料。

2、击穿：在电压的作用下，介质由绝缘状态变为导电状态的过程。

3、击穿电压：击穿时对应的电压。

4、绝缘强度：电介质在单位长度或厚度上承受的最小的击穿电压。

5、耐电强度：电介质在单位长度上或厚度所承受的最大平安电压。

6、游离：电介质中带电质点增加的过程。

7、去游离：电介质中带电质点削减的过程。

8、碰撞游离：在电场作用下带电质点碰撞中性分子产生的游离。

9、光游离：中性分子接收光能产生的游离。

10、表面游离：电极表面的电荷进入绝缘介质中产生的游离。

11、强场放射：电场力干脆把电极中的电荷加入电介质产生的游离。

12、二次电子放射：具有足够能量的质点撞击阴极放出电子。

13、电晕放电：气体中稳定的局部放电。

14、冲击电压作用下的放电时间：击穿时间+统计时延+放电形成时延15、统计时延：从间隙加上足以引起间隙击穿的静态击穿电压的时刻起到产生足以引起碰撞游离导致完全击穿的有效电子时刻。

16、放电形成时延：第一个有效电子在外电场作用下碰撞游离形成流注，最终产生主放电的过程时间。

17、50%冲击放电电压：冲击电压作用下绝缘放电的概率在50%时的电压值。

18、沿面放电：沿着固体表面的气体放电。

19、湿闪电压：绝缘介质在淋湿时的闪络电压。

20、污闪电压：绝缘介质由污秽引起的闪络电压。

21、爬距：绝缘子表面闪络的距离。

22、极化：电介质在电场的作用下对外呈现电极性的过程。

23、电导：电介质在电场作用下导电的过程。

24、损耗：由电导和有损极化引起的功率损耗。

25、老化：电力系统长期运行时电介质渐渐失去绝缘实力的过程。

26、汲取比：t=60s和t=15s时的绝缘电阻的比值。

27、过电压：电力系统承受的超过正常电压的。

28、冲击电晕：输电线路中由冲击电流产生的电晕。

29、雷暴日：一年中听见雷声或者望见闪电的天数。

30、雷暴小时：一年中能听到雷声的小时数。

31、地面落雷密度：每平方公里每雷暴日的落雷次数。

电气自动化只高压电技术西安交大考试题库及答案一、单选题（60分）1.下列电介质中属于离子结构的是（）。

A.纤维B.变压器油C、空气D.云母正确答案：D学生答案：DV2.波在线路上传播，当末端短路时，以下关于反射描述正确的是（）。

A.电流为0，电压增大一倍B.电压为0，电流增大--倍C.电流不变，电压增大-倍D.电压不变，电流增大一倍正确答案：B学生答案：B.3、空载线路工频电压升高的根本原因在于线路中_在感抗上的压降使得电容上的电压高于电源电压。

（A.电阻性电流B.电感性电流C、电容性电流D.雷电流正确答案：C学生答案：Cv4.以下哪种材料具有憎水性（）.A.硅橡胶B.电瓷C.玻璃D全属正确答案：A学生答案：Ar5、三台串接的工频试验变压器装置中，每台工频试验变压器的容量是不同的，三台工频试验变压器的容量之比是（）A.1：2：3B.3：2：1C、2：1：3D、1：3：2正确答案：B学生答案：B.6、保护间隙动作后会形成截波，对变压器类设备构成威胁的是（）。

A.对地绝缘B.相问绝缘C、主绝缘D.匝间绝缘正确答案：D7、屏障对油间隙的工频击穿电压的作用（）A.没有作用B、提高不显著C、有时会降低D.有显著的提高正确答案：D学生答案：Dv8、以下四种气体间隙的距离均为10cm，在直流电压作用下，击穿电压最低的是（）A.棒一板问隙，棒为正极B、棒-板间隙，棒为负极C.棒-棒间隙D.球球问隙（球径30cm）正确答案：A学生答案：AV9.SF6气体具有较高绝缘强度的主要原因之一是（）.A.无色无味性B、不燃性C.无腐蚀性D.电负性正确答案：D学生答案：DV10、流注理论比汤逊理论多考虑了（）.A.碰撞游离B.表面游离C.热游离D.电荷畸变电场正确答案：D学生答案：DV11.同一固体电介质，相同电极情况下，直流电压作用下的击穿电压（）工频交流电压（幅值）下的击穿电压。

A.高于B.低于C.等于D.无关于正确答案：A学生答案：x12.气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为（）。

高电压技术复习提纲1、下列表述中，对波阻抗描述不正确的是（）。

A ．波阻抗是前行波电压与前行波电流之比 B．对于电源来说波阻抗与电阻是等效的C ．线路越长，波阻抗越大D ．波阻抗的大小与线路的几何尺寸有关2、电晕放电是一种。

A ．均匀场中放电B．非自持放电 C ．电弧放电D．自持放电3、以下哪个不是发生污闪最危险的气象条件（）。

A.大雾B.毛毛雨C.凝露D.大雨4、以下哪种材料具有憎水性（）。

A. 金属B.电瓷C. 玻璃 D 硅橡胶5、解释电压较高、距离较长的间隙中的气体放电过程可用（）。

A ．汤逊理论B．流注理论 C ．巴申定律 D ．小桥理论6、雷电流具有冲击波形的特点：（）。

A ．缓慢上升，平缓下降B．缓慢上升，快速下降C ．迅速上升，平缓下降D．迅速上升，快速下降7、波在线路上传播，当末端开路时，以下关于反射描述正确的是（）。

A ．电流为0，电压增大一倍B．电压为0，电流增大一倍C ．电流不变，电压增大一倍 D．电压不变，电流增大一倍8、我国的规程中规定线路防雷设计用雷电流波头时间为（）。

A ． 1.2 μ s B． 1.5Ps C. 2.6 μ s D.10μs漏斗菜属9、在极不均匀电场中，正极性击穿电压比负极性击穿电压（）。

A. 小B. 大C. 相等D. 不确定10、在高气压下，气隙的击穿电压和电极表面（）。

有很大关系A. 粗糙度B. 面积C. 电场分布D. 形状11、空载线路合闸的时候，可能产生的报大过电压为（）。

1. 5 B. 2 C. 3 D. 412、以下屈于操作过电压的是（）。

A.工频电压升高B. 电弧接地过电压C. 变电所侵入波过电压D.铁磁谐振过电压13、在 110kV,.._,2 20kV 系统中，为绝缘配合许可的相对地橾作过电压的倍数为（）。

A. 4. 0倍B. 3.5 倍C. 3. 0 倍 D 2. 75 倍14、减少绝缘介质的介电常数可以（）电缆中电磁波的传播速度。

高电压技术期末复习资料第一章（一）1、平均自由行程长度影响因素：半径、温度、气压2、电离（需满足外界能量大于电离能）碰撞电离：受λ的影响，进而受半径、温度、气压影响自由电子是碰撞电离的主导因素光电离热电离阴极表面电离正离子碰撞阴极表面（动能大于2倍逸出功）3、负离子的形成附着过程：有时电子和气体分子碰撞非但没有电离出新电子，反而是碰撞电子附着分子，形成了负离子负离子作用：负离子的形成并没有使气体中带电粒子数改变，但却能使自由电子数减少，因此对气体放电的发展起抑制作用为什么SF 6比空气易电离空气中的氧气和水汽分子对电子都有一定的亲合性，但还不是太强；而SF6对电子具有很强的亲合力，其电气强度远大于一般气体，被称为高电气强度气体 4、带电质点的复合正离子和负离子或电子相遇，发生电荷的传递而互相中和、还原为分子的pr k Te 2πλ=过程在带电质点的复合过程中会发生光辐射，这种光辐射在一定条件下又可能成为导致电离的因素正、负离子间的复合概率要比离子和电子间的复合概率大得多。

通常放电过程中离子间的复合更为重要一定空间内带电质点由于复合而减少的速度决定于其浓度（二）1、电子崩及其过程中带电粒子分布的特点电子崩：设外界电力因子在阴极附近产生了一个初始电子，如果空间的电场强度足够大，该电子在向阳极运动时就会引起碰撞电离，产生出一个新电子，初始电子和新电子继续向阳极运动，又会引起新的碰撞电离，产生出更多的电子，依此类推，电子数目不断增加，像雪崩似地发展，这种急剧增大的空间电子流称为电子崩电子崩崩尾为正离子，崩尾有大量的自由电子和少量的正离子2、电离碰撞电离系数的影响因素（公式1-11）气体温度不变时，碰撞电离系数：结论：（1）电场强度E 增大时，α急剧增大（2）在气压p 较大或较小时，α都较小原因：e λ很小（高气压）时，单位长度上的碰撞次数很多，但能引起电离的概率很小；反之，当e λ很大（低气压或真空）时，虽然电子很易积累到足够的动EBp Ape-=α能，但总的碰撞次数很少，因而α也不大。

高电压技术复习以下内容对应于老师给的24个考点，黑色粗体为重点1．汤逊理论和流注理论的内容，适用条件？电子崩的形成：外界电离因子在阴极附近产生了一个初始电子，如果空间电场强度足够大，该电子在向阳极运动时就会引起碰撞电离，产生一个新的电子，初始电子和新电子继续向阳极运动又会引起新的碰撞电离，产生更多电子。

依此，电子将按照几何级数不断增多。

这种急剧增大的空间电子流被称为电子崩。

汤逊理论：在外电离（如光源）作用下，在阴极附近产生起始电子。

这些电子在电场作用下，在向阳极运动的途中与中性原子发生碰撞电离，而形成初始电子崩。

电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。

所逸出的电子能否接替起始电子的作用是自持放电的判据。

汤逊理论适用于低气压、短间隙、均匀电场。

流注理论：在外电离（如光源）作用下，在阴极附近产生起始电子。

这些电子在电场作用下，在向阳极运动的途中与中性原子发生碰撞电离，而形成初始电子崩。

当初崩发展到阳极时图示崩头中电子迅速跑到该极进行中和。

暂留的正离子（在电子崩头部其密度最大）作为正空间电荷使原有的电场畸变，加强了的局部电场作用下，又形成新的电子崩叫二次崩，二次崩头部的电子跑向初崩的正空间电荷区域，与之汇合成为充满正负带电离子的混合通道。

这个通道就称为流注。

流注理论认为二次电子的主要来源是本身产生的空间光电离。

流注理论适用于高气压、长气隙情况下出现的放电现象。

2.带电粒子的产生有哪些方式？电离方式有哪些？气体中电子与正离子的产生：电离方式，分为热电离、光电离、碰撞电离和分级电离；电极表面电子的逸出；气体中负离子的形成：电子与气体分子或原子发生碰撞，并吸附在一起形成负离子。

3. 电晕放电的特点？电晕放电是极不均匀电场所特有的一种局部自持放电形式。

由于电场强度沿气隙的分布极不均匀，因而当所加电压达到某一临界值时，曲率半径较小的电极附近空间的电场强度首先达到了起始场强E0，因而在这个局部区域出现碰撞电离和电子崩，甚至出现流注，这种仅仅发生在强场区的局部放电称为电晕放电。

高电压技术复习要点―大学高电压技术复习纲要（《高电压技术》――张一尘）第一章气体的绝缘特性1.气体中带电质点的产生和消失方式。

2.碰撞游离、热游离、金属表面游离、光游离、扩散、复合、电子被吸附3.Townsend理论的自持放电条件。

4.均匀电场气体间隙伏安特性的特征段及其含义。

5.流注理论与Townsend理论的主要区别及各自的适用范围。

6.极不均匀电场中放电有何特性。

7.棒-板气隙极性效应对电晕起始电压和击穿电压大小的影响及缘由。

8.极性效应、自持放电、非自持放电9.电晕放电是何种放电形式。

10.Passen定律的物理意义及适用情况。

11.我国标准规定的雷电冲击电压标准波形时间参数。

12.冲击电压作用下的放电时延的组成。

13.气体的冲击击穿特性需要如何表征。

14.伏秒特性及实用意义。

15.影响气体间隙击穿电压的主要因素。

16.气隙电场均匀程度对击穿电压的影响。

17.气压和温度变化对间隙击穿电压的影响。

18.提高气体间隙击穿电压的主要措施。

19.沿面闪络20.沿面闪络电压为什么低于同样距离下纯空气间隙的击穿电压。

21.提高套管沿面闪络电压的主要措施。

第二章液体和固体电介质的绝缘特性1.电介质的极化形式2.电介质极化、电子式极化、离子式极化、偶极子式极化、空间电荷极化3.绝缘电阻、泄漏电阻4.电介质的基本功能。

介质电导与金属电导的本质区别。

5.吸收现象及其成因和条件。

6.电介质的电导过程和吸收现象的工程意义。

7.介质损耗及介质损耗角正切值的物理意义。

8.液体电介质击穿的“小桥理论”。

9.介质损耗的基本形式。

10.影响液体电介质击穿电压的因素。

11.固体电解质击穿的形式及影响击穿电压的因素、提高击穿电压的措施。

12.电介质老化的形式。

对于高压电气设备绝缘，老化的主要形式。

第三章电气设备的绝缘试验 1.绝缘预防性试验的目的。

2.绝缘预防性试验分类。

3.兆欧表屏蔽端子的作用。

4.吸收比5.测介质损耗角正切值的两种接线方式。

高电压技术总结专题一：高电压下气体、液体、固体放电原理1、绝缘的概念：将不同电位的导体分开，使之在电气上不相连接。

具有绝缘作用的材料称为电介质或绝缘材料。

2、电介质的分类：按状态分为气体、液体和固体三类。

3、极化的概念：在外电场作用下，电介质的表面出现束缚电荷的现象叫做电介质极化。

4、极化的形式：电子式极化、离子式极化、偶极子式极化；夹层式极化。

(前三种极化均是在单一电介质中发生的。

但在高压设备中，常应用多种介质绝缘，如电缆、变压器、电机等)5、电子式极化：由于电子发生相对位移而发生的极化。

特点：时间短，弹性极化，无能量损耗。

[注]：存在于一切材料中。

6、离子式极化：离子式极化发生于离子结构的电介质中。

固体无机化合物(如云母、陶瓷、玻璃等)多属于离子结构。

特点：时间短，弹性极化，无能量损耗。

[注]：存在于离子结构物质中。

7、偶极子极化：有些电介质具有固有的电矩，这种分子称为极性分子，这种电介质称为极性电介质(如胶木、橡胶、纤维素、蓖麻油、氯化联苯等)。

特点：时间较长，非弹性极化，有能量损耗。

[注]：存在于极性材料中。

8、夹层式极化特点：时间很长，非弹性极化，有能量损耗。

[注]：存在于多种材料的交界面；当绝缘受潮时，由于电导增大，极化完成时间将大大下降；对使用过的大电容设备，应将两电极短接并彻底放电，以免有吸收电荷释放出来危及人身安全。

9、为便于比较，将上述各种极化列为下表：10、介电常数：[注]：用作电容器的绝缘介质时，希望大些好。

用作其它设备的绝缘介质时，希望小些好。

11、电介质电导：电介质内部带点质点在电场作用下形成电流。

金属导体：温度升高，电阻增大，电导减小。

绝缘介质：温度升高，电阻减小，电导增大。

12、绝缘电阻：在直流电压作用下，经过一定时间，当极化过程结束后，流过介质的电流为稳定电流称为泄漏电流，与其对应的电阻称为绝缘电阻。

(1)介质绝缘电阻的大小决定了介质中泄漏电流的大小。

(2)泄漏电流大，将引起介质发热，加快介质的老化。

1.带电质点的产生原因：①气体中电子与正离子的产生；②电极表面的电子逸出；③气体中负离子的形成。

2.为什么在气隙的电极间施加电压时，可检测到微小的电流？答：一方面，宇宙射线和放射性物质的射线会使气体发生微弱的电离而产生少量带电质点；另一方面，负带电质点又在不断复合，使气体空间存在一定浓度的带电质点。

3.电子崩的形成过程？答：假定由于外电离因素的作用，在阴极附近出现一个初始电子，这一电子在向阳极运动时，如电场强度足够大，则会发生碰撞电离，产生一个新电子。

新电子与初始电子在向阳极的行进过程中还会发生碰撞电离，产生两个新电子，电子总数增加到4个。

第三次电离后电子书将增至8个，即按几何级数不断增加。

由于电子书如雪崩式地增加，因此将这一剧增的电子流成为电子崩4.汤逊理论认为二次电子的来源是正离子撞击阴极，使阴极表面发生电子逸出。

5.电晕：在极不均匀场中，当电压升高到一定程度后，在空气间隙完全击穿之前，小曲率电极（高场强电极）附近会有薄薄的发光层，有点像“月晕”，在黑暗中看的较为真切。

6.电晕放电是极不均匀电场所特有的一种自持放电形式7.根据电晕层放电的特点，可分为2种形式：电子崩形式和流注形式8.电晕放电的危害、对策及其利用危害：①输电线路发生电晕时会引起功率损耗，如电晕放电时发光并发生咝咝声和引起化学发应（如使大气中氧变为臭氧），这些都需要能量；②电晕放电过程中由于流注的不断消失和重新产生会出现放电脉冲，形成高频电磁波对无线电广播和电视信号产生干扰；③电晕放电发出的噪声有可能超过环境保护的标准。

对策：限制导线的表面场强，采用分裂导线。

利用：①可以利用电晕放电产生的空间电荷来改善极不均匀的电场分布，以提高击穿电压。

而且，电晕放电在其他工业部门也获得了广泛的应用。

②在净化工业废气的静电除尘器和净化水用的臭氧发生器以及静电喷涂等都是电晕放电在工业中应用的例子。

9.极性效应：由于高场强下电极极性的不同，空间电荷的极性也不同，对放电发展的影响也就不同，这就造成了不同极性的高场强电极的电晕起始电压的不同以及间隙击穿电压的不同。

第一章 电介质的电气强度1.1气体放电的基本物理过程1.高压电气设备中的绝缘介质有气体、液体、固体以及其他复合介质。

2.气体放电是对气体中流通电流的各种形式统称。

3.电离：指电子脱离原子核的束缚而形成自由电子和正离子的过程。

4.带电质点的方式可分热电离、光电离、碰撞电离、分级电离。

5.带电质点的能量来源可分正离子撞击阴极表面、光电子发射、强场发射、热电子发射。

6.带电质点的消失可分带电质点受电场力的作用流入电极、带电质点的扩散、带电质点的复合。

7.附着：电子与气体分子碰撞时，不但有可能引起碰撞电离而产生出正离子和新电子，也可能发生电子附着过程而形成负离子。

8.复合：当气体中带异号电荷的粒子相遇时，有可能发生电荷的传递与中和，这种现象称为复合。

（1）复合可能发生在电子和正离子之间，称为电子复合，其结果是产生一个中性分子；（2） 复合也可能发生在正离子和负离子之间，称为离子复合，其结果是产生两个中性分子。

9.1、放电的电子崩阶段（1）非自持放电和自持放电的不同特点宇宙射线和放射性物质的射线会使气体发生微弱的电离而产生少量带电质点；另一方面、负带电质点又在不断复合，使气体空间存在一定浓度的带电质点。

因此，在气隙的电极间施加电压时，可检测到微小的电流。

由图1-3可知：（1）在I-U 曲线的OA 段：气隙电流随外施电压的提高而增大，这是因为带电质点向电极运动的速度加快导致复合率减小。

当电压接近 时，电流趋于饱和，因为此时由外电离因素产生的带电质点全部进入电极，所以电流值仅取决于外电离因素的强弱而与电压无关。

（2）在I-U 曲线的B 、C 点：电压升高至 时，电流又开始增大，这是由于电子碰撞电离引起的，因为此时电子在电场作用下已积累起足以引起碰撞电离的动能。

电压继续升高至 时，电流急剧上升，说明放电过程又进入了一个新的阶段。

此时气隙转入良好的导电状态，即气体发生了击穿。

（3）在I-U 曲线的BC 段：虽然电流增长很快，但电流值仍很小，一般在微安级，且此时气体中的电流仍要靠外电离因素来维持，一旦去除外电离因素，气隙电流将消失。

西安交通大学22春“电气工程及其自动化”《高电压技术》期末考试高频考点版（带答案）一.综合考核(共50题)1.下列仪器中，不能用来测量直流高压的是()A.高阻微安表B.电容分压器C.电阻分压器D.静电电压表参考答案：C2.以下不属于内部过电压的是()。

A.工频过电压B.操作过电压C.谐振过电压D.大气过电压参考答案：D3.测量试验电压的方法通常分为两类：一是低压侧测量，二是高压侧测量。

()A.对B.错参考答案：A4.表示一条输电线路的耐雷性能和所采用的防雷措施的效果，通常采用的指标有()。

A.雷暴日B.耐雷水平C.雷暴小时数D.雷击跳闸率参考答案：BD5.有一条长为l的线路，单位长度的电感为L0，电容为C0，则波阻抗为()。

A.根号下(C0l/L0)B.根号下(L0/C0)C.根号下(L0l/C0)D.根号下(C0/L0)参考答案：B6.电机绕组的中性点一般是不接地的，电机中性点的过电压与入侵波陡度有关。

三相进波时在直角波头情况下，中性点电压可达来波电压的两倍，故应对中性点采取保护措施。

()A.对B.错参考答案：A7.绝缘电阻的测量可以发现()。

A.介质内含气泡B.介质局部磨损C.介质分布不均匀D.介质已经受潮参考答案：D8.对高压电气设备绝缘的要求是多方面的，要求具有良好的()。

A.电气性能B.热性能C.机械性能D.其他物理化学特性参考答案：ABCD9.在带电作业中，工具在击穿前通常都发出吱吱的放电声，这种由电介质的化学变化使耐电强度完全丧失的击穿过程，称为()。

A.电击穿B.热击穿C.化学击穿D.电化学击穿参考答案：D10.提高气隙击穿电压的方法不包括()A.改善电场分布B.采用高度真空C.增高气压D.提高温度参考答案：D11.对于均匀或稍不均匀电场，因平均场强高，放电发展较快，放电时延较短，故伏秒特性比较平坦，且分散性较小。

()A.对B.错参考答案：A12.电机绕组的中性点一般是不接地的，电机中性点的过电压与入侵波陡度有关。

高电压技术复习资料高电压技术是电气工程中的重要领域，它涉及到高电压的产生、传输、测量和保护等方面。

对于理解和应用高电压技术，需要掌握一定的基础知识和技能。

本文将简要介绍高电压技术的复习资料，以期对学习者有所帮助。

一、基础知识篇高电压技术的基础知识篇主要包括电场与电势、电荷、电介质、几何模型和等效电路等内容。

掌握这些知识是理解和解决高电压问题的基础。

建议学习者可以查阅相关教材，例如《高压技术实验教程》、《高压技术基础》等。

二、设备与技术篇高电压技术的设备与技术篇主要包括高压发生器、变压器、高压开关、避雷器、绝缘材料和监测与诊断技术等方面。

这些设备和技术的正确应用和操作至关重要，关系到高电压系统的安全和稳定性。

针对这方面的学习，建议阅读《高电压技术手册》、《高压技术设备与技术》等教材。

三、工程应用篇高电压技术的工程应用篇主要包括输电线路、变电站、电力电子设备、高压绝缘测试和防雷等领域。

这些应用是高电压技术的主要实践对象，涉及到极为复杂的电气系统和设备。

对于学习者来说，可以学习相关的案例分析和仿真实验，并了解最新的工程进展。

推荐的参考书籍包括《高压工程案例解析》、《电力电子技术及应用》和《高压绝缘技术与设备》等。

四、安全管理篇高电压技术的安全管理是学习和应用高电压技术的重要环节。

在操作高电压设备时，必须严格遵守安全规程和标准，确保人身安全和设备正常运行。

这部份的复习资料可以参考相关的安全手册和规章制度，例如《高压电设备安全操作规程》、《高压工程安全管理手册》等。

总之，高电压技术的复习资料需要涵盖理论知识、设备技术、工程应用和安全管理等方面。

对于初学者和已经掌握一定基础知识的学习者来说，都需要不断地学习和实践，不断提高自己的技能和能力。

希望本文能够为广大高电压技术学习者提供一些借鉴和参考。

单选题保护间隙动作后会形成截波，对变压器类设备构成威胁的是()。

彼得逊等值电路可用来计算避雷针的保护范围通常是指雷击概率为（）。

测量电气设备绝缘的tgδ时应加（）。

冲击系数是（）冲击放电电压与静态放电电压之比。

导线波阻抗为Z，如果有两个运动方向相反的幅值为E的电压波相遇，其电流为（）电晕放电是一种阀式避雷器的保护比是指残压与（）电压之比。

工频耐压试验，在高压侧采用静电电压表测量电压时，（）。

工频耐压试验一般要求持续（）的耐压时间。

解释气压较高、距离较长间隙中的气体放电过程可用（）。

绝缘电阻的测量可以发现（）屏障对油间隙的工频击穿电压的作用设S1、S2分别为某避雷器及其被保护设备的伏秒特性曲线，要使设备受到可靠保护必须（）同一固体电介质、相同电极情况下，直流电压作用下的击穿电压（）工频交流电压（幅值）下的击穿电压我国国家标准规定的雷电冲击电压标准波形通常可以用符号（）表示。

下列表述中，对波阻抗描述不正确的是（）。

下列电介质中属于离子结构的是（）。

下列因素中，对固体电介质的tgδ影响不明显的是()。

以下哪个不是发生污闪最危险的气象条件（）以下属于操作过电压的是（）。

判断题K=内部过电压幅值/电网最高运行相电压的幅值。

用以表示内过电压幅值的大小。

（）K=内部过电压幅值/电网最高运行相电压的幅值。

用以表示内过电压幅值的大小。

（）操作过电压：是指操作或故障时过渡过程中出现的持续时间较短的过电压。

（）操作过电压包括：空载线路的分闸过电压、空载线路的合闸过电压、切除空载变压器过电压、电弧接地过测量试验电压的方法通常分为两类：一是低压侧测量，二是高压侧测量。

（）电机绝缘的运行条件较为恶劣，绝缘容易老化。

（）电机绕组的中性点一般是不接地的，电机中性点的过电压与入侵波陡度有关。

三相进波时在直角波头情况电机绕组匝间绝缘上所受电压与侵入波陡度a成正比，为保护匝间绝缘，应将陡度限制在一定范围之内。

电力系统在正常或故障运行时，可能出现幅值超过最大工作相电压、频率为工频或接近工频的电压升高，对于电极形状不对称的不均匀电场气隙，如棒—板间隙，棒电极的极性不同时，间隙的起晕电压和击穿电对于极不均匀电场，其平均场强较低，伏秒特性在击穿时间较大时便随击穿时间的减小而上翘，即伏秒特多次施加某一波形和峰值一定的冲击电压时，间隙被击穿的概率为50%的冲击电压峰值。
