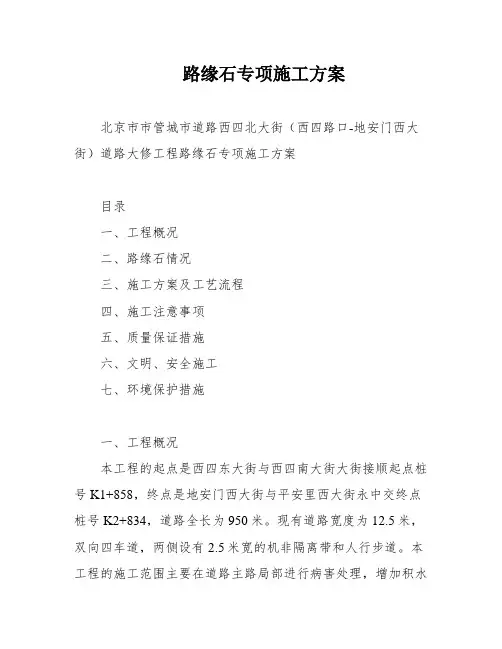

北京市市管城市道路西四北大街（西四路口-地安门西大街）道路大修工程
路缘石专项施工方案
审批：日期：
审核：日期：
编制：日期：
目录
一、工程概况 (1)
二、路缘石情况 (2)
三、施工方案及工艺流程 (2)
四、施工注意事项 (4)
五、质量保证措施 (5)
六、文明、安全施工 (5)
七、环境保护措施 (6)
一、工程概况
1、西四北大街设计起点西四东大街与西四南大街大街接顺起点桩号K1+858，设计终点地安门西大街与与平安里西大街永中交终点桩号K2+834，道路全长950米。现况道路宽12.5米，双向四车道，俩侧设机非隔离带宽2.5米、机非隔离带两侧为人行步道。
工程施工范围主路局部进行病害处理，积水路段增加雨水口，现况井周进行加固处理后，进行沥青摊铺。人行步道部分路段进行加宽，主要进行路缘石步道砖的更换，具体工程量及施工方法详见工程图纸。
二、路缘石情况
本工程路缘石采用花岗岩路缘石，A2型花岗岩路缘石规格（15*30*99.5cm）、异型花岗岩路缘石（12/20*50*99.5cm）、C15豆石砼基础及后背。
三、施工方案及工艺流程
1、路缘石运输
⑴路缘石的运输，要求厂方对路缘石块与块、层与层之间安设夹板，并且进行四角包装，确保路缘石的完好。
⑵路缘石在经业主及监理批复的厂方进行加工制造。路缘石出厂时必须检验合格。运到施工现场后，材料质检员按规范对其构件进行查收检验，及时抽样送检和见证取样，并有质量合格证和质量检验报告。
⑶第一次运输，由加工厂用叉车装车，汽车运到现场人行步道的两树池间存放，并设安全提示标识。
⑷第二次运输安装前，使用小型叉车运到安装地点间隔码放，随使用随运输。安装后，剩余的路缘石及时运回人行步道指定地点，并用绿网苫盖设安全提示标识。 ⑸路缘石在运输过程中，保证不碰撞轻拿轻放，避免损坏。运到施工现场的路缘石要及时安装。
2、工艺流程图

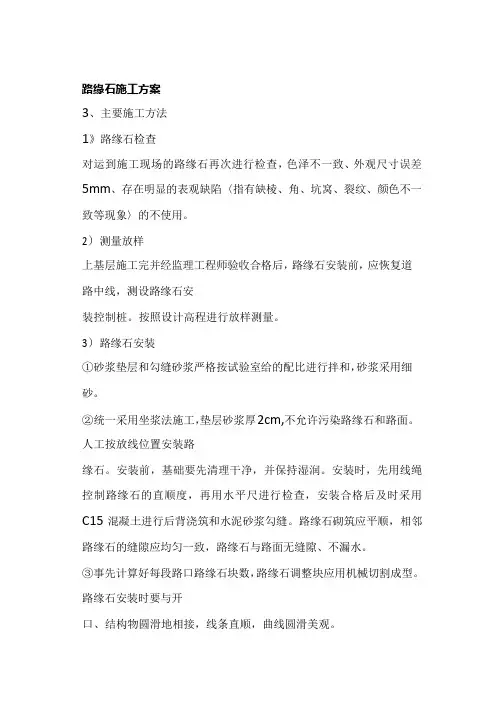

3、主要施工方法
1）路缘石检查
对运到施工现场的路缘石再次进行检查，色泽不一致、外观尺寸误差5mm 、存在明显的表观缺陷（指有缺棱、角、坑窝、裂纹、颜色不一致等现象）的不使用。
2）测量放样
上基层施工完并经监理工程师验收合格后，路缘石安装前，应恢复道路中线，测设路缘石安装控制桩，单幅每10m设一处。按照设计高程进行放样测量。
3）路缘石安装
①砂浆垫层和勾缝砂浆严格按试验室给的配比进行拌和，砂浆采用细砂。垫层采用C15豆石混凝土；1:3水泥砂浆卧底，配比控制，现场设磅秤，按每袋水泥重量，称砂石水的重量，砂石水各设标准桶计量。
②统一采用坐浆法施工，垫层砂浆厚3cm，不允许污染路缘石和路面。人工按放线位置安装路缘石。安装前，基础要先清理干净，并保持湿润。安装时，先用线绳控制路缘石的直顺度，再用水平尺进行检查，安装合格后及时采用C10素混凝土进行后背浇筑和水泥砂浆勾缝。路缘石砌筑应平顺，相邻花岗岩路缘石缝用4mm厚铁板或塑料板控制，相邻混凝土路缘石缝用8mm厚铁板或塑料板控制，相邻路缘石的缝隙应均匀一致，路缘石与路面无缝隙、不漏水。
③事先计算好每段路口路缘石块数，路缘石调整块应用机械切割成型。路缘石安装时要与开口、结构物圆滑地相接，线条直顺，曲线圆滑美观。
④路缘石的安装速度应能满足现场施工的需要，必须在下面层施工之前安装好。
⑤路缘石安装完后，及时回填夯打密实路肩或中央带后背的回填土。
⑥路缘石安装后，必须再挂线，调整侧石至顺直、圆滑、平整，对侧石进行平面及高程检测，每20m检测一点，当平面及高程超过标准时应进行调整。
⑦场地清理：路缘石安装完毕后，及时对有污染的场地和路面进行清理。
⑧已完工的路缘石用塑料薄膜覆盖，进行成品保护，防止损害及表面污染。4）勾缝
①路缘石的直顺度合格后采用M10的砂浆进行勾缝，使相邻路缘石的缝隙应均匀密实，路缘石与路面无缝隙、不漏水。
②勾缝前先将路缘石缝内的土及杂物剔除干净，并用水润湿，然后用符合设计要求的水泥砂浆灌缝填充密实后勾平，用弯面压子压成凹型。用软扫帚除多余灰浆，并应适当洒水养护。
③侧石背后宜用素土或石灰土夯实。
5）检测及养生
施工中采用水平尺进行控制，砌筑应稳固，顶面平整，线条直顺，曲线圆顺，缝宽均匀，勾缝密实，无杂物污染，然后采用塑料薄膜覆盖进行成品保护。
检测的实测项目见下表：
四、施工注意事项
⑴路缘石出厂前，进行检查验收，满足设计质量标准及相关技术规范要求后方可使用。
⑵测量放线：
①先校核道路中线并重新钉立边桩，在直线部分桩路为10m，在弯道上及路口圆
弧为1～5m。
②按新钉桩放线，在直线部分可用小线放线，在曲线部分应划线。在刨槽后安装前再复核一次，并应测出道牙顶面高程做好标志。
③安砌钉桩挂线后，把路缘石沿基础一侧依次排好，砂浆拌好后匀铺在基础，虚厚约3cm，按放线位置安砌路缘石，砌完的路缘石顶面应平整，线条直顺，弯道圆滑。
⑶养护：道牙的养护期不得少于3天，在此期间内应严防碰撞。
五、质量保证措施
1、健全质量管理机构，完善以施工负责人，现场负责人结合施工班组为一体的质量控制体系，实行岗位责任制，每道工序，每个施工环节实行定人、定岗、定责并有明确的奖惩措施。
2、加强质量意识教育，增强全体人员质量观念，做好施工交底和上岗前的培训，将技术标准，质量要求，施工操作方法向每一个参加施工的人员交待清楚，做到人人心中有数，使工程处于全面受控状态。
3、施工前，严格按技术要求和监理程序进行原材料试验和配合比组成设计。
4、加强工序间的质量控制和施工过程控制，技术人员跟班作业，随时督促检查施工、试验人员的工作结果，用数据正确指导施工。加强自检，及时纠正施工，不合格段坚决返工。
5、严格按按照配合比对各种材料进行计量
6、加强与监理配合，出现问题及时反馈，及时处理并做好记录，对出现的问题及时进行分析，总结经验教训，方式类似问题再次发生。
