交通枢纽总体规划与布局第⼆章交通枢纽总体规划与布局⼀、交通枢纽概述交通枢纽：在两条或者两条以上运输线路的交汇、衔接处形成的，具有运输组织与管理、中转换乘及换装、装卸储存、多式联运、信息流通和辅助服务等功能的综合性设施。

作为交通运输的⽣产组织基地和交通运输⽹络中客货集散、转运及过境的场所，交通枢纽是提⾼客货运输速度的关键环节。

单式交通枢纽：服务于⼀种交通⽅式的枢纽，例如单⼀的铁路枢纽、⽔运枢纽、公路主枢纽、航空枢纽等。

（图）综合交通枢纽：服务于两种或两种以上交通⽅式的枢纽，是国家或区域交通运输系统的重要组成部分，是不同运输⽅式的交通运输⽹络相邻路径的交汇点，是拥有融铁路、公路、⽔运、航空、管道及城市交通等多种运输⽅式所连接的固定设备和活动设备为⼀体的运输空间结构，对所在区域的综合交通运输⽹络的⾼效运转具有重要作⽤。

同时，综合交通枢纽对其所依托的城市的形成和发展有着很⼤的带动作⽤，是城市对外交通的桥梁和纽带，并与城市交通系统有着密切的联系。

综合交通枢纽的建设发展趋势：（举例说明）1.综合交通枢纽功能的复合性（多元化）。

2.综合交通枢纽内涵的演进性。

3.⽹络经济的发展将综合交通枢纽纳⼊全球性的物流配送体系中，它加强了综合交通枢纽与整个运输⽹络体系的联系。

4.综合交通枢纽的建设呈⽴体化和综合化。

⼆、交通枢纽规划的主要内容交通枢纽规划：在区域社会经济发展规划、城镇体系规划、城市总体规划以及⼟地利⽤规划等上级规划基础上进⾏的专门规划。

交通枢纽规划的主要内容：枢纽的总体布局规划和枢纽的规划设计。

1.交通枢纽的总体布局规划：属于长期发展规划，对交通枢纽的建设、运营和管理起宏观指导作⽤。

1）关键问题：交通枢纽与交通运输⽹络布局的协调性、与城市布局的协调性，枢纽规划布局中各种运输⽅式之间衔接是否合理紧凑、各站点布局分⼯协作是否恰当，旅客转运换乘、货物中转是否便利等。

2）交通枢纽总体布局规划的主要内容：包括社会、经济与交通运输的调查与分析、发展预测、交通枢纽场站布局优化、枢纽系统设计、社会经济评价、建设⼯程实施序列计划和资⾦筹措等⼯作。

国内各大铁路枢纽资料图1北京枢纽北京铁路枢纽是联结八个方向的全国最大的铁路枢纽。

有京广、京沪、京九、京沈、京包、京通等铁路呈辐射状通向全国，并有国际列车通往朝鲜、蒙古和俄罗斯。

北京铁路枢纽属环形铁路枢纽，核心区形成内环（北京一北京南一广安门一北京西）和外环（丰台、丰西一东南环一双桥一东北环一西北环一丰沙一丰台、丰西）二重环线。

通过环线连接京广、京山、京包、京原、京九、京承、京秦、京通、丰沙等9条铁路干线。

北京铁路枢纽是以特大型客运站北京站、北京西站和路网性编组站丰台西站为主，辅之以北京南站、北京北站等客运站和枢纽辅助编组站丰台站、双桥站，以及广安门、大红门、百子湾、石景山南站等货运站组成的中国最大的铁路枢纽北京站:车站现有站台8座。

初期，各站台长度371米、面积34133平方米，雨棚6座25100平方米。

1976年以来，历次进行站台东扩西延工程延长施工，站台有效长分别增至497米至603米，可接发客车18至20辆，适应了列车扩大编组需要，提高了车站的客运能力。

2002年，站台总面积为46838平方米，雨棚总面积为27278平方米。

2004年4月，北京站扩能改造主体工程交付使用，在全路首次建成站台无柱雨棚79000平方米，新建站台2座、列车到发线3条，大型地下行包库20000平方米。

北京西站:北京西客站是一座现代化客运站，占地51万平方米，建筑面积为17万平方米，候车摩天楼高90米，呈“品”字形；整个车站内设9个站台。

北京西客站的投资总额达23.5亿元。

北京西站是京九铁路的龙头工程，这里开出的旅客列车可直达香港九龙。

被誉为“亚洲第一大站”的北京西客站最高客运能力可达每日90对列车60万人次，是世界最大的铁路客运站之一；随着铁路运输的不断的发展，北京西客站已成为北京向全国、全世界传递信息的重要窗口；北京西客站出发的列车覆盖华南、西南、西北地区的主要城市：香港、广州、深圳、武汉、西安、郑州、南昌、成都、重庆、长沙、石家庄、太原、福州、厦门、桂林、南宁、呼和浩特、西宁、济南、乌鲁木齐、昆明等；北京南站:中国最大的客运特等站，客流量名列世界第三，被誉为“亚洲第一站”。

铁路运输枢纽客运站布局及实例分析院系：专业：学生姓名：学号：联系方式：铁路运输枢纽客运站布局及实例分析铁路客运站是主要办理售票、行李包裹运送、随身携带品寄存、旅客上下车等客运业务,以及旅客列车终到、始发、技术检查等行车工作和客车整备等作业的车站。

办理大量始发、终到旅客列车的客运站,还设置供客车检修、清洗等作业用的客车整备场。

主要设在大、中城市,与城市的关系甚为密切,位置要既方便旅客,又不干扰市区,在建筑环境面貌上要具有特色,素有“城市大门”之称。

铁路客运站的布局按线路配饰的不同，可分为通过式、尽头式和混合式三类；按站房室内地面与站台面的高差关系，可分为线平式、线上式和线下式三类；按旅客同一时间内在站最高聚集人数可分为特大型站(4000人以上)、大型站（1500～4000人）、中型站（400～1500人）和小型站（400人以下）。

下面就以第一种按线路配置的不同进行详细说明并配以实例进行分析。

一、尽头式客运站布局尽头式客运站全部旅客列车到发线都为尽头式，站房设在到发线一端或一侧，中间站台用分配站台相连接，机务段和整备所与客运站纵列布置，尽头式客运站的优点是车站容易深入市区中心，旅客出行乘车方便，可缩短出行时间，与城市道路交叉干扰较少，站坪较短，占地少；旅客出入站可不比跨越路线。

它的缺点较多，主要有：车站作业集中在一段咽喉区进行，进路交叉干扰较大，车站通过能力较小；对通过类车的挂换机车和变更运行防线等作业均不方便；列车进站速度低，占用延后时间长；旅客进、出站和行包搬运都要进过靠近站房一端的分配站台，人流与行包互相交叉；了此刻进、出站走形距离长。

因此，新建客运站一般不采用尽头式客运站。

只有在以始发、终到了旅客列车为主的客运站，当采用通过式客运站将近期巨大工程或当地条件不允许时，方可采用。

北京站是典型的尽头式客运站布局，列车的到达和出发均在一端。

北京站是全国铁路枢纽之一、全国铁路客运特等站。

北京站地处北京市东城区，二环路内，建国门与东便门以西，崇文门与东便门之间，原北京内城城墙以北、东长安街以南。

铁路站场及枢纽绪论一、铁路车站（一）为保证在线路上运行列车的安全，必须将铁路正线划分为若干线段。

在划分的线段中，每个线段在同一时间内只准许进入一个列车，当前一个列车未腾空该线段前，后一列车不得进入，从而保证了列车在该线段内运行的安全。

为了提高运输效率，在满足列车长度、列车制动力、信号显示距离等条件的前提下，多划分线段可以多开行列车，从而提高通过能力。

这些线段就是区间或闭塞分区。

将铁路划分为区间及闭塞分区的设备有车站、线路所及自动闭塞通过色灯信号机。

（二）车站：设有配线办理列车到发、会让、越行、解编及客货运业务的地点。

（三）几个概念分界点：全国每一条铁路线都是由车站和区间组成的。

也可以说，许多个车站将铁路线分成了若干个区间，因此车站和区间就成为铁路的两个主要环节。

车站的主要特征之一是它都设有一定的线路，通常称为配线。

为此，有人把车站称作为有配线的分界点，而把线路所和自动闭塞分区设置的通过色灯信号机称作为无配线的分界点。

1 、分界点：有配线——车站无配线——线路所、通过色灯信号机。

列车在铁路线上运行正是以车站、线路所、通过色灯信号机这三种分界点作为划分区间的间隔的。

2 、区间的三种形式：站间区间——两相邻车站之间的距离；所间区间——线路所与车站之间的距离；闭塞分区——通过色灯信号机之间或通过色灯信号机与车站之间的距离。

3 、车站与区间的范围规定：在单线铁路，以车站两端进站信号机柱的中心线为界，外方是区间，内方则属车站范围。

在双线铁路上，是按列车的上下行方向分别确定的，一端以进站信号机柱中心线，另一端以站界标的中心线为界。

（四）铁路车站的作用铁路运输最基本的任务是安全、迅速、经济、合理的运送旅客和货物，为国民经济的发展和人民生活水平的提高服务，在完成上述任务时，车站起着十分重要的作用。

1 、车站的作业车站必须完成下述作业：（1 ）商务作业：办理客票的发售、旅客的乘降，有关行李、包裹和邮件的业务等；办理货物的承运、装卸、保管和交付等工作．（2 ）技术作业：办理列车的通过、会让和越行，向货场或岔线( 通向路内外单位的专用线路) 取送车辆和车辆的摘挂，办理机车上水、转向和列车的检查，更换机车及列车的解体和编组等作业。

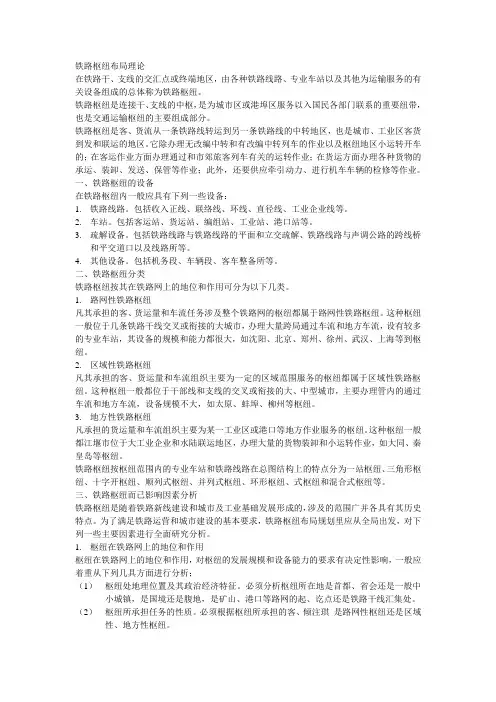

铁路枢纽布局理论在铁路干、支线的交汇点或终端地区，由各种铁路线路、专业车站以及其他为运输服务的有关设备组成的总体称为铁路枢纽。

铁路枢纽是连接干、支线的中枢，是为城市区或港埠区服务以入国民各部门联系的重要纽带，也是交通运输枢纽的主要组成部分。

铁路枢纽是客、货流从一条铁路线转运到另一条铁路线的中转地区，也是城市、工业区客货到发和联运的地区。

它除办理无改编中转和有改编中转列车的作业以及枢纽地区小运转开车的；在客运作业方面办理通过和市郊旅客列车有关的运转作业；在货运方面办理各种货物的承运、装卸、发送、保管等作业；此外，还要供应牵引动力、进行机车车辆的检修等作业。

一、铁路枢纽的设备在铁路枢纽内一般应具有下列一些设备：1.铁路线路。

包括收入正线、联络线、环线、直径线、工业企业线等。

2.车站。

包括客运站、货运站、编组站、工业站、港口站等。

3.疏解设备。

包括铁路线路与铁路线路的平面和立交疏解、铁路线路与声调公路的跨线桥和平交道口以及线路所等。

4.其他设备。

包括机务段、车辆段、客车整备所等。

二、铁路枢纽分类铁路枢纽按其在铁路网上的地位和作用可分为以下几类。

1.路网性铁路枢纽凡其承担的客、货运量和车流任务涉及整个铁路网的枢纽都属于路网性铁路枢纽。

这种枢纽一般位于几条铁路干线交叉或衔接的大城市，办理大量跨局通过车流和地方车流，设有较多的专业车站，其设备的规模和能力都很大，如沈阳、北京、郑州、徐州、武汉、上海等到枢纽。

2.区域性铁路枢纽凡其承担的客、货运量和车流组织主要为一定的区域范围服务的枢纽都属于区域性铁路枢纽。

这种枢纽一般都位于干部线和支线的交叉或衔接的大、中型城市，主要办理管内的通过车流和地方车流，设备规模不大，如太原、蚌埠、柳州等枢纽。

3.地方性铁路枢纽凡承担的货运量和车流组织主要为某一工业区或港口等地方作业服务的枢纽。

这种枢纽一般都江堰市位于大工业企业和水陆联运地区，办理大量的货物装卸和小运转作业，如大同、秦皇岛等枢纽。
