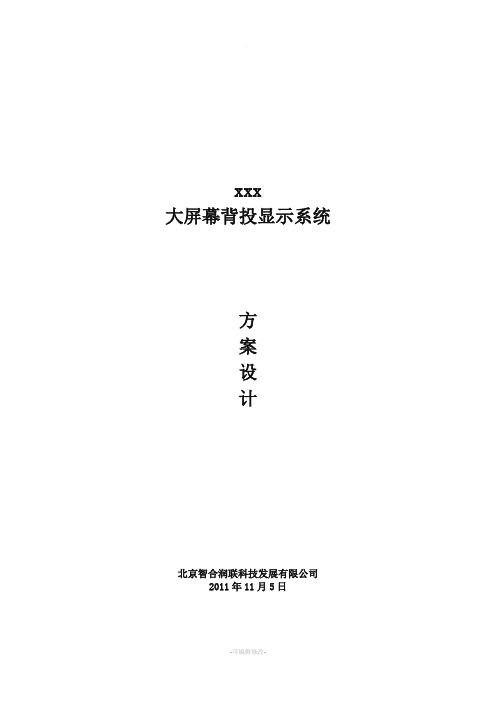

xxx
大屏幕背投显示系统
方
案
设
计
北京智合润联科技发展有限公司
2011年11月5日
目录
第一部分系统概述
1. 系统组成
根据项目建设的要求，xxx背投影大屏幕显示系统由以下部分构成：视频信号（来自监控头、计算机或DVD等）经过矩阵被输入到边缘融合控制器中，边缘融合控制器将图像进行带有融合区的分割，为每一路信号定义为一个窗口，并指定其相关属性（位置、大小、边框等等），并依用户定义确定窗口重叠次序，然后将这些信息以DVI视频信号的形式输出到投影机进行投影显示。系统逻辑图如下：
图4-1 背投影拼接系统连接逻辑图
设备有显示部分含二台NEC DLP 投影机、一整张帝晶背投屏幕；图像控制部分包括一台智合边缘融合控制器；信号切换部分有一台DVI 8x4计算机矩阵、计算机信号分配器、一台视频16x8视频矩阵；
第二部分 方案优势
a) NEC 投影机-NP4100
稳定性（双灯系统、水冷系统、直接断电关机）
使用双灯系统增加了亮度，如果一个灯泡发生故障，可以不中断演示过程。
NEC 特有的水冷系统直接冷却DLP 芯片，它能使设备在45度高温环境下工作，甚至在恶劣条件下也能维持稳定性。
内置的电容器为内部部件的冷却提供功率，因此，当演示结束时就可将室内电源关闭，减少了等待时间，同时也避免了意外断电对投影机产生的危害。
实用性（高亮度、AC 灯泡）
NECNP4100投影机提供了6200流明的亮度，2100：1的对比度，使得即使在明亮环境下也能投射出出色的图像。
新开发的AC 灯泡寿命可长达3000小时，为系统长期运行提供了可靠保障。AC 灯泡还大大减少了色彩失真。
高画质（两种可替换色轮、极致色彩TM 技术）
除了在产品内标配了一个4段色轮(红,绿,兰,白), NP4100＋还在包装箱内
视频信号 计算机信号 DVI 信号 控制信号
配备了一个能够由客户自主更换的6段色轮(红,绿,兰,青,紫,黄). 运用了极致色彩TM 技术的这一色轮拥有完美的再现能力，能够将自然的景色逼真的呈现出来。通过将青,紫,黄添加到红,绿,兰,色彩再现能力有效提升，画面表现更加真实。
* 使用6段色轮时，亮度约降低至使用4段色轮时的67%.
b) 智合边缘融合控制器-ZH-RH6002-0206
1.采用GPU硬件融合方式,支持5.1声道音频输出,彻底改变原来图像融
合和声音控制分机操作的麻烦.
2.不需要通过采集信号,即可实现3072*768以上高分辨图片,影像等异型
分辨率点对点全屏显示,同时支持电子横幅显示(会议室专用)
3.图像融合，信号采集，窗口漫游，叠加操作等所有功能都由一台机器
完成。
4.无需通过专业工程师用特殊指令更改融合机输入输出端口配置,即可
实现单路采集2048×1536分辨率,同时也可自定义信号分辨率.
5.无需不通过转换器，即可实现SDI，DVI，HDMI，VGA，YPbPr，S-VIDEO
等多种信号采集。
6.支持信号预监和远程监视功能。
7.支持中控,网络远程控制,且实时控制所有显示信号,包括暂停,播放,停
止,静音等功能，解决了融合器对大屏幕图像实时过程控制。
第三部分系统方案设计
1.方案概述
1.1系统概述
随着多媒体技术和数字通讯技术的飞速发展，人类社会已进入了信息化的时代。信息量越来越大，处理信息的手段也越来越先进，特别是近几年来，可视化信息技术在监控中心、大型会议室等场所得到了广泛的应用。以大屏幕投影系统为核心的各类电子设备大量进入指挥控制调度室、会议室、演播室。大屏幕显示系统是工作人员获得各种信息的最后环节，它的功能和效果直接影响到信息的可视化程度和决策的成效，也直接影响整个管理系统的效能的发挥。
本系统中，我们采用1X2（行X列）背投显示方案，以系统的合理性、先进性、可靠性、实用性和可扩展性为原则，为用户提供一套功能完善的背投拼接系统显示方案。
本方案中，选用NEC NP4100工程投影机、帝晶背投屏幕、智合ZH-RH6002-0206边缘融合控制器等性能优异的设备组成功能完备且稳定的大屏幕显示系统。
1.2设计简介
背投屏幕与室内装修相配合，嵌入式安装显示一侧墙壁内，画面尺寸（画面净面积）为4.44米X 1.8米（宽X高），画面距地面高1.0米，画面显示分辨率为1894 X 768。
设备清单
1.3系统规格
方案中的投影显示由2台NEC NP4100（横向1行，纵向4列）和一整张背投屏幕组成，融合后规格如下：
单块投影尺寸：120"
单机显示面积：2.40米(宽) ✍ 1.80米(高)
整屏显示面积：4.44米(宽) ✍ 1.80米(高)
2.方案细化分析
2.1显示系统示意图
a)屏幕正视图
b)背投侧视图
*注：两台投影机距背投屏幕的安装方式及位置相同。
2.2方案细化分析
本拼接系统主要由定制的投影幕、两台投影机、融合控制器组成。显示设备均安装于背投暗室，有效的避免光干扰、环境灰尘及设备噪音，配合性能优异的显示设备，将为用户呈现完美的显示图像。
（1）投影屏幕的选择：显示屏幕选用帝晶背投屏幕，整张尺寸为4.44 X 1.8米。超大尺寸和高质量像素图像使投影幕成为向大众提供高品质视频、幻灯及计算机图像的最佳选择。
（2）投影机的选择：选用两台NEC NP4100在宽度为2.5米的投影室内做直接投影，不要反射镜，减少了亮度损失。投影幕实现4.44 X 1.8米巨型画面的震撼效果。NP4100投影机在专业技术上不断向前发展，图像质量更为出色，系统运行更为可靠。双灯源技术为NP4100提供了6200流明的高亮度。同时，动态光圈技术使得NP4100达到2100:1的高对比度， DLP技术为
