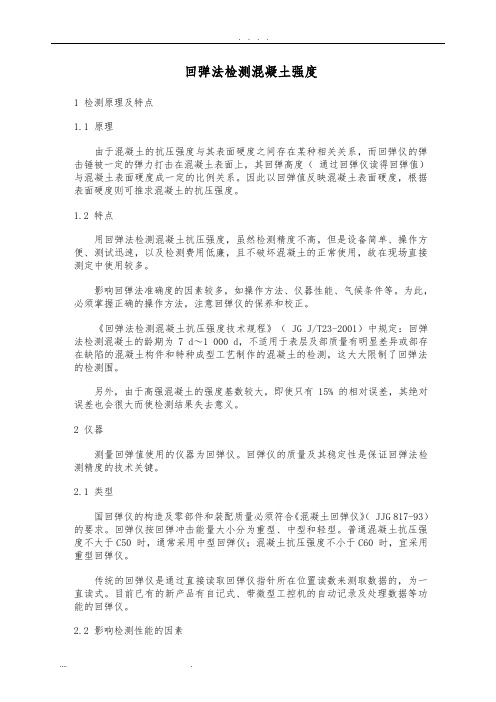

回弹法检测混凝土强度

回弹法检测混凝土强度1 检测原理及特点1.1 原理由于混凝土的抗压强度与其表面硬度之间存在某种相关关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。

因此以回弹值反映混凝土表面硬度，根据表面硬度则可推求混凝土的抗压强度。

1.2 特点用回弹法检测混凝土抗压强度，虽然检测精度不高，但是设备简单、操作方便、测试迅速，以及检测费用低廉，且不破坏混凝土的正常使用，故在现场直接测定中使用较多。

影响回弹法准确度的因素较多，如操作方法、仪器性能、气候条件等。

为此，必须掌握正确的操作方法，注意回弹仪的保养和校正。

《回弹法检测混凝土抗压强度技术规程》（ JG J/T23-2001）中规定：回弹法检测混凝土的龄期为7 d～1 000 d，不适用于表层及部质量有明显差异或部存在缺陷的混凝土构件和特种成型工艺制作的混凝土的检测，这大大限制了回弹法的检测围。

另外，由于高强混凝土的强度基数较大，即使只有15% 的相对误差，其绝对误差也会很大而使检测结果失去意义。

2 仪器测量回弹值使用的仪器为回弹仪。

回弹仪的质量及其稳定性是保证回弹法检测精度的技术关键。

2.1 类型国回弹仪的构造及零部件和装配质量必须符合《混凝土回弹仪》（ JJG 817-93）的要求。

回弹仪按回弹冲击能量大小分为重型、中型和轻型。

普通混凝土抗压强度不大于C50 时，通常采用中型回弹仪；混凝土抗压强度不小于C60 时，宜采用重型回弹仪。

传统的回弹仪是通过直接读取回弹仪指针所在位置读数来测取数据的，为一直读式。

目前已有的新产品有自记式、带微型工控机的自动记录及处理数据等功能的回弹仪。

2.2 影响检测性能的因素影响回弹仪检测性能的主要因素有：①回弹仪机芯主要零件的装配尺寸，包括弹击拉簧的工作长度、弹击锤的冲击长度以及弹击锤的起跳位置等。

②主要零件的质量，包括拉簧刚度、弹击杆前端的球面半径、指针长度和摩擦力、影响弹击锤起跳的有关零件。

回弹法检测混凝土强度实验回弹法检测混凝土强度实验是一种非破损性的混凝土强度检测方法，它通过测量混凝土表面硬度的变化来推算混凝土的强度。

这种方法具有简单、快速、经济、无损等优点，因此在混凝土工程中得到了广泛的应用。

一、实验原理回弹法检测混凝土强度实验的原理是基于混凝土表面硬度和强度的关系。

混凝土的硬度与强度之间存在一定的正相关关系，因此可以通过测量混凝土表面的硬度来推算其强度。

回弹仪是一种专门设计的测量仪器，它可以测量混凝土表面的硬度并记录下数值。

通过测量多个点的回弹值，可以对整个混凝土构件的强度进行评估。

二、实验步骤1.选择实验样本：选择需要检测的混凝土构件，并记录其尺寸、形状、龄期等信息。

2.确定检测区域：在构件表面选择合适的检测区域，一般选择在构件的表面平整、无装饰层、无损伤等部位。

3.安装回弹仪：将回弹仪安装在选定的检测区域，确保仪器稳定且与混凝土表面接触良好。

4.测量回弹值：按照回弹仪的使用说明，逐个测量选定区域的回弹值，并记录下每个点的数值。

5.选择统计方法：根据测量的回弹值，选择合适的统计方法来评估混凝土的强度。

常用的方法有平均法和概率法等。

6.计算强度推定值：根据选定的统计方法和测量的回弹值，计算混凝土的强度推定值。

7.判断是否需要修正：根据实际情况，判断是否需要对强度推定值进行修正。

例如，当检测区域的混凝土质量不均匀时，需要进行修正。

8.输出结果：根据最终得到的强度推定值，给出混凝土构件的强度评估结果，并给出相应的建议和措施。

三、实验注意事项1.在选择实验样本时，要确保选取的样本具有代表性，能够反映整个混凝土构件的实际情况。

2.在安装回弹仪时，要确保仪器稳定且与混凝土表面接触良好，避免出现误差。

3.在测量回弹值时，要按照回弹仪的使用说明进行操作，确保测量结果的准确性。

4.在选择统计方法时，要根据实际情况选择合适的方法，确保评估结果的可靠性。

5.在计算强度推定值时，要根据选定的统计方法和测量的回弹值进行计算，确保结果的准确性。

回弹法测混凝土强度．回弹法测混凝土强度一、回弹法测混凝土强度的原理回弹法是测定混凝土表面硬度从而推定混凝土整体强度的力学用检测根据混凝土强度与表面硬度之间存在的相关关系，方法之一。

即采用定值动能混凝土表面硬度的方法间接检验或推定混凝土强度，其回跳值与表面硬度也存在着相关关的弹簧与钢锤冲击混凝土表面，建立混凝土强度与回跳值的相关关系—数因此通过试验的方法，系。

这就是回弹法并以此来确定混凝土的抗压强度，学模型或相关曲线，测混凝土强度的基本原理。

二、仪器的操作方法提高测试的准正确使用和操作回弹仪，可以较好地发挥其效能，确性。

因此仪器操作需要有一定的规程，在操作回弹仪的全过程中，都应注意持握回弹仪姿势，一手握住回弹仪中间部位起扶正的作用，另一手握压仪器的尾部对仪器施加压力同时也起辅助扶正作用。

慢推进用力均匀缓慢，扶正对准测试面。

回弹仪的操作要领是：快读数。

三、测试方法一般规定3.1 、结构或构件混凝土强度检测可采用下列两种方式：1 适用于单个结构或构件的检测。

（1）单个检测）批量检测适用于在相同的生产工艺条件下，2（混凝土强度等养护条件基本相同且龄期相近的结构或成型工艺、原材料、级相同、．且不得少30%构件。

批量检测时，抽检数量不得少于同批构件总数的个。

抽检构件时，应遵循随即抽取重点部位或有代表型的构件。

于10 2、每一结构或构件的测区符合些列规定：个对于某一方向尺寸小）每一结构或构件的测区数不应少于（110但不的构件，其测区数量可适当减少，于4.5m且另一方向小于0.3m 个。

应少于5，测区离构件端部或施工2m（2）相邻两测区的间距应最大不超过。

缝边缘的距离不大于0.5m且不小于0.2m测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。

（3）可使回弹仪处于非水平方向检测混凝土的浇当不能满足这一要求时，筑侧面、表面或底面。

测区宜选在构件的两个对称可测面上，也可选在一个可测面（4）必须布置测区并上且应分布均匀。

关于回弹法检测混凝土结构强度（一）回弹仪回弹仪是回弹法检测混凝土强度的重要仪器，使用回弹仪要正确选择回弹仪的型号，使用前按照规范要求做好检验测定以及保养管理工作。

实践过程中存在高强、普通回弹仪选择不当，设计强度标准值为C50及以：上的混凝土应采用高强回弹仪（指标称能量为5.5J或4.5J的回弹仪）检测，设计强度标准值为C50及以下的混凝土应采用普通回弹仪（指标称能量为2.207J的回弹仪）检测。

在回弹法检验测试前以及检测完成后，均要在配套钢钻上率定，在混凝土率定过程中应保证回弹仪指针位于零点位置起跳，其值要符合规程标准。

应用数显设备需要进行常规性校验，确保采集数值的精准性，完成检测之后应将弹击杆压回至仪器之中并至于盒内。

同时，应尽可能预防快速施压操作，以免发生猛烈撞击。

（二）构件表面使用回弹法检测混凝土强度的构件，其表面应平整干净，避免出现疏松层，存在浮浆、麻面蜂窝及气泡或是表面油垢等现象。

对于构件表面出现的麻面、浮浆，在回弹前应进行打磨出来，确保该环节不出现粉末残留以及碎屑以免影响回弹强度。

在实践过程中，很多检测人员为了方面直接进行回弹，往往忽视表面粉化的影响，造成回弹值偏低。

实际上，只要认真观察表面是否粉化，用随身携带一块砂轮试磨构件，观察其掉屑情况是否严重，判断是否对其进行打磨处理，再进行弹击。

当然，混凝土检测面也不宜打磨过度，因为其表面的浮浆和疏松层往往是很薄的一层。

一般来说，混凝土构件回弹强度随着表面含水率增加而降低，同等条件下试件含水量越多，其回弹法推定混凝土强度越低；同试件，含水量越多，回弹法推定强度值与抗压强度值差值越大。

因此，回弹检测过程中遇到浸水或是外表潮湿的混凝土，应等到其变得干燥后才能做检验检测O(三)测区选择每一结构或构件的测区应符合下列规定：(1)每一结构或构件测区数不少于10个，对某一方向尺寸小于4.5m;且另一方向尺寸小于0.3m的构件,其测区数量可适当减少，但不应少于5个；(2)相邻两测区的间距应控制在2m以内，测区离构件端部在2m以内，测区离构件端部或施工缝边缘的距离不宜大于0∙5m,且不宜小于0.2m;(3)测区应选在使回弹仪处于水平方向检测混凝土浇筑侧面，当不能满足这一要求时，可使用回弹仪处于非水平方向检测混凝土浇筑侧面、表面或底面；(4)测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布，在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件；(5)测区的面积不宜大于0.04m2,回弹16次并记录；（四）"真、假"混凝土碳化一般认为，混凝土表面碳化是其表面硬度增加，回弹值变大，但混凝土真实强度影响不大，因此回弹规范根据碳化值的大小对回弹值进行修正。

用回弹法检测混凝土的强度目前，在现场检测混凝土强度过程中，有许多种不同的检测方法，如钻芯法、拔出法、压痕法、射击法、回弹法、超声法、回弹超声综合法等，其中回弹法、超声回弹综合法是应用最广的无损检测方法。

下面我们就以回弹法检测进行探讨，所谓回弹法是通过回弹仪（一种直射锤击式仪器）测定混凝土表面硬度继而推定其抗压强度的方法。

因此，我们在检测工程结构中的普通混凝土抗压强度时用回弹法检测是最为快捷有效的方法。

1、回弹法的工作原理以及特征1.1回弹法的原理由于混凝土的抗压强度与其表面硬度之间存在某种相关关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。

为此我们根据表面硬度则可推求混凝土的抗压强度。

1.2回弹法的特征回弹法是当前检测建筑结构的一种非破损检测方法。

我们之所以利用回弹法检测混凝土的抗压强度是由于它具有仪器简单、操作方便、快捷、灵活等优点,因而在建筑工程结构质量检测中得到广泛的应用。

但是我们还必须清楚的认识到用回弹法检测存在的局限性，它不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土。

2、如何布置测区以及用回弹法进行检测2.1测区的选取测区的选取也是一个关键，通常情况是在构件上选择及布置测区，一般要取10个测区（对某一方向尺寸少于4.5m另一方向尺寸小于0.3m的结构或构件可取5～10个测区）。

测区面积宜在20×2 0cm范围内，表面应清洁平整、干燥。

如果测区表面有疏松层、浮浆、油垢、涂层以及蜂窝麻面时，可用砂轮清除疏松层和杂物，并清干净残留的粉末或碎屑。

测区应均匀布置在可测面上。

相邻两测区间距应控制在2m以内，测区离构件端部或施工缝边缘的距离宜在0. 2～0.5m范围。

测区优先考虑布置在构件的的两个对称测面上，也可只选在一个可测面上；同样测区优先布置在混凝土浇筑侧面上，条件不允许时可布置在砼浇筑的表面和底面上。

回弹法检测混凝土强度的判定:（一）检测频率：每种结构测区数量应覆盖构件总数量5%以上，且不少于鉴定实施细则规定的最小频率。

（二）测区布置：应按随机抽样的方法布置测区选定测区。

（三）混凝土强度的判定规则：1、根据《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2001计算结构或构件混凝土强度的推定值R推定。

2、当按非统计方法（结构或构件测区数少于10个）确定推定值R推定时，若R推定≥0.95R 设计，则结构或构件混凝土强度判定为合格；否则混凝土强度判定为不合格。

3、当按统计方法（结构或构件测区数不少于10个）确定推定值R推定时，若R推定≥0.9R 设计，且强度换算值中的最小值Rmin≥0.85R设计时,则结构或构件混凝土强度判定为合格；否则混凝土强度判定为不合格。

钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求：1 钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定；2 对梁类、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。

E.0.2 对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向钢筋的保护层厚度进行检验。

对每要钢筋，应在有代表性的部位测量1点。

钢筋保护层厚度检验时,纵向受力钢筋保护层厚度的允许偏差，对梁类构件为+10mm，-7mm；对板类构件为+8mm，-5mm结构实体钢筋保护层厚度验收合格应符合下列规定：1 当全部钢筋保护层厚度检验的全格点率为90%及以上时，钢筋保护层厚度的检验结果应判为合格；2 当全部钢筋保护层厚度检验的合格点率小于90%但不小于80%，可再抽取相同数量的构件进行检验；当按两次抽样总数和计算的合格点率为90%及以上时，钢筋保护层厚度的检验结果仍应判为合格；3 每次抽样检验结果中不合格点的最大偏差均不应大于本附录E.0.4条允许偏差的1.5倍。

回弹法检测结构混凝土强度回弹法是一种简单且常用的非破坏性试验方法，用于检测结构混凝土的强度。

它通过测量混凝土表面回弹器弹回的程度，间接估计混凝土的强度。

回弹法具有操作简便、不破坏试件、费用低廉等特点，在实际工程中被广泛应用。

回弹法的原理是基于弹性碰撞的动力学原理，即回弹器在受到冲击后会发生弹性变形，并随即弹回。

混凝土的回弹性质受到混凝土强度和体积质量的影响，因此可以通过测量回弹的程度来推测混凝土的强度水平。

回弹法的操作过程较为简单。

首先，使用回弹器对混凝土表面进行一定冲击力的撞击，然后测量回弹器回弹的程度。

通过在实验室预先制备的标准试件上进行实验，可以建立回弹值与混凝土强度之间的关系。

在实际施工中进行混凝土强度检测时，可以使用回弹法来快速评估结构混凝土的强度水平。

具体操作过程如下：首先，选择适当的回弹器，并根据设定好的试验参数进行操作。

然后，将回弹器的测量头部置于混凝土表面上，稳定回弹器的位置，并记录下回弹值。

重复上述步骤多次以获得一系列回弹值，然后取平均值作为该位置的回弹值。

最后，根据事先建立的回弹-强度关系曲线，可以得到混凝土的强度。

然而，回弹法也存在一些局限性。

首先，由于混凝土强度与回弹值之间的关系受到多种因素的影响，因此回弹法的准确度相对较低。

其次，混凝土表面的粗糙度和湿度等因素也会对回弹值产生影响，因此需要在实际操作中进行相应的修正。

最后，由于回弹法只能评估混凝土的表观强度，无法全面评估混凝土的内在性能，因此在一些对混凝土强度要求较高的应用中需要配合其他试验方法进行综合评估。

总之，回弹法是一种快速、低成本且非破坏性的方法，用于检测结构混凝土的强度。

尽管存在一定的局限性，但在实际工程中仍然是一种常用的检测方法。

在使用回弹法时，需要进行一定的修正和校准，以提高其准确度和可靠性。

同时，还需注意结合其他试验方法进行综合评价，以全面了解混凝土的性能。

回弹法测混凝土强度一、适用范围回弹法适用于一般建筑工程中普通混凝土抗压检测，检测结果可作为处理混凝土质量问题的依据。

不适用于表层与内部质量明显差异或内部存在缺陷的混凝土结构的检测二、抽样方法及样本大小规定1、相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件和龄期相同的构件，按批进行检测，抽检数量不得少于同批构件总数的30%且构件数量不得少于10个。

抽检构件数量不得少于标准规定的最小样本容量。

抽取构件时，抽取具有一定代表性的构件，有关方面应协商一致。

2、样本测区要求，每一个构件测区数不少于10个；对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个。

3、相邻两测区应控制在2m以内，测区离构件边缘距离不宜大于0.5m且不宜小于0.2m。

4、测区面积不宜大于0.04㎡。

5、测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。

当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土的浇筑侧面、表面或底面。

6、测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应分布均匀。

在构件的重要部位及薄弱部位，必须布置测区，并应避开预埋件；7、检测面应为混凝土表面，并应清洁、平整、不应有疏松层、浮浆、油垢及蜂窝、麻面，必要时可用砂轮清楚疏松层和杂物，且不应有残留的粉末或碎屑；8、对弹击时产生颤动的薄壁或小构件应进行固定。

三、实验仪器检定1、回弹仪在工程检测前后进行率定试验，在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值为80±2。

2、回弹仪使用时环境温度应在-4~+40℃之间。

3、回弹仪累计弹击次数超过2000次是应常规保养，超过6000次时应送检。

四、回弹检测1、测点布置，测点在测区范围内均匀分布，相邻两测点的净距一般不小于2cm，测点距构建边缘或外露钢筋和预埋件的距离一般不小于3cm测点不应在气孔或外露石子上，2、检测时回弹仪的轴线应始终垂直于混凝土检测面，缓慢施压，准确读数，快速复位。

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
回弹法检测混凝土强度
一、整体了解一下回弹法
1、回弹法的原理
混凝土表面硬度与混凝土极限强度存在一定关系，回弹仪的
弹击重锤被一定弹力打击在混凝土表面上，其回弹高度和混
凝土表面硬度存在一定关系。

这样可以利用回弹仪测试混凝
土表面硬度，并结合混凝土碳化深度从而间接测定混凝土强
度。

2、特点
回弹法是目前国内应用最为广泛的结构混凝土抗压强度检
测方法
优点1：对结构没有损伤；
优点2：仪器轻巧，使用方便；
优点3：测试速度快；
优点4：测试费用相对较低
优点5：可以基本反映结构混凝土抗压强度规律；
缺点1：精度相对较低；
缺点2：不适用于表层与内部质量有明显差异或内部存在缺
陷的混凝土结构或构件的检测（规程 1.0.2条）。

(表面遭受火灾、冻伤、受化学物质侵蚀或内部有缺陷等）。

现在有单位和学者进行研究。

缺点3：影响因素多（水泥品种、骨料粗细、骨料粒径、配。

回弹法测定混凝土强度回弹法是使用回弹仪来检测混凝土抗压强度的方法。

回弹仪是一种机械式的无损检验仪器。

使用回弹仪测定混凝土实际抗压强度的原理是：由于混凝土的抗压强度与其表面硬度之间存在一定的关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度也成一定的比例关系。

因此以回弹值反值混凝土表面硬度，根据表面硬度则可推求混凝土的抗压强度。

用回弹法检测混凝土抗压强度的设备简单、操作方便、测试迅速，故在现场直接测定中使用较多。

但因影响因素较多，如操作方法、仪器性能、气候条件等都会影响测定结果，产生较大误差，故须正确掌握操作方法、注意回弹仪的保养和校正，使其经常保持良好状态，则可使测量误差减小。

1.测试选择与布置要求当按单个构件检测时，应在构件上均匀布置测区，每个构件上的测区数不应少于10个。

（1）测区布置在构件混凝土浇灌方向的侧面（与混凝土浇筑方向垂直的贴模板的一面），如不能满足这一要求时，可选在混凝土浇筑的表面或底面；（2）相邻两测区的间距不宜大于2m；（3）测区宜在构件的可测表面上均匀分布，并宜避开位于混凝土内保护层附近设置的钢筋和预埋铁件；（4）测区宜在构件的两相对表面上有两上对称的测试面（简称测面），如不能满足这一要求时，一个测区允许只有一个测面；（5）测区的大小，以能容纳16个回弹测点为宜，一般约为200mm×200mm；（6）测区表面应清洁、平整、干燥，不应有接缝、饰面层、粉刷层、油垢等以及蜂窝、麻面，必要时可用砂轮、粗砂纸等清除杂物和磨平不平整处，并擦去残留粉尘。

对于在测区内测点（即测试回弹点），《回弹法评定混凝土抗压技术规程（JTJ23—85）》中要求：（1）测点宜在测区范围内均匀分布，相邻两测点的间距一般小于30mm，测点距构件边缘或外露钢筋、铁件的距离一般不小于50mm。

（2）当一个测区有两个测面时，则每一测面可有8个测点。

测区只一个测面时，则测面的测面有16个测点。
