Dusterloh(杜斯特罗)液压马达介绍

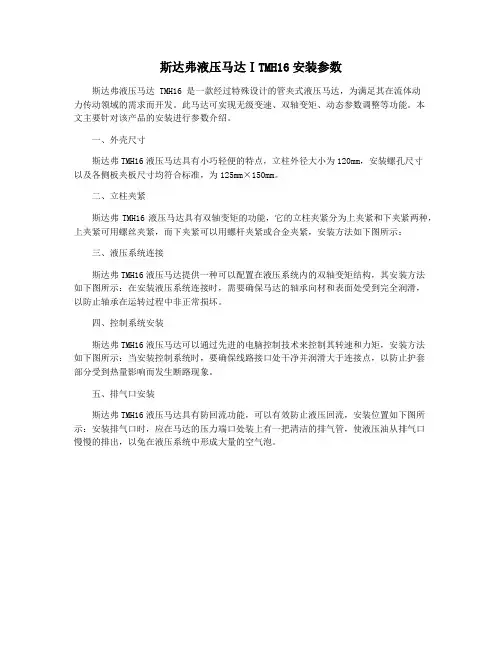

斯达弗液压马达ⅠTMH16安装参数
斯达弗液压马达 TMH16 是一款经过特殊设计的管夹式液压马达，为满足其在流体动
力传动领域的需求而开发。

此马达可实现无级变速、双轴变矩、动态参数调整等功能。

本
文主要针对该产品的安装进行参数介绍。

一、外壳尺寸
斯达弗TMH16液压马达具有小巧轻便的特点，立柱外径大小为120mm，安装螺孔尺寸
以及各侧板夹板尺寸均符合标准，为125mm×150mm。

二、立柱夹紧
斯达弗TMH16液压马达具有双轴变矩的功能，它的立柱夹紧分为上夹紧和下夹紧两种，上夹紧可用螺丝夹紧，而下夹紧可以用螺杆夹紧或合金夹紧，安装方法如下图所示：
三、液压系统连接
斯达弗TMH16液压马达提供一种可以配置在液压系统内的双轴变矩结构，其安装方法
如下图所示：在安装液压系统连接时，需要确保马达的轴承向材和表面处受到完全润滑，
以防止轴承在运转过程中非正常损坏。

四、控制系统安装
斯达弗TMH16液压马达可以通过先进的电脑控制技术来控制其转速和力矩，安装方法
如下图所示：当安装控制系统时，要确保线路接口处干净并润滑大于连接点，以防止护套
部分受到热量影响而发生断路现象。

五、排气口安装
斯达弗TMH16液压马达具有防回流功能，可以有效防止液压回流，安装位置如下图所示：安装排气口时，应在马达的压力端口处装上有一把清洁的排气管，使液压油从排气口
慢慢的排出，以免在液压系统中形成大量的空气泡。

液压马达结构特点
液压马达是一种将液体能量转化为机械能量的装置，常用于各种工业领域中。

其主要结构特点如下：
1. 转子：液压马达的转子是一个重要的结构部件，由多个叶片组成。

当油液进入转子内部，叶片开始旋转，从而产生机械能。

2. 油缸：油缸是液压马达的主体部件，通常由外壳、前盖、后盖、轴承和密封件等组成。

油液通过油缸进入转子，从而推动转子旋转。

3. 减速器：液压马达的减速器通常由齿轮和齿轮轴组成，用于减缓转子的旋转速度，从而提高输出扭矩。

4. 传动轴：传动轴是液压马达与其他设备连接的部件，一般由钢铁或合金材料制成，具有高强度和耐腐蚀性能。

5. 密封件：液压马达内部有许多油液流动的部件，因此要求密封性能非常高，通过使用各种密封件来保证液压马达的正常工作。

总之，液压马达的结构特点是复杂多样的，各个部件的设计和制造都需要高度的精度和技术水平，才能保证其正常工作和长期使用。

- 1 -。

液压马达工作原理解说明液压马达是一种将液压能转化为机械能的装置，它在工程机械、船舶、风力发电等领域都有广泛的应用。

液压马达的工作原理是利用液压系统中的液压能，通过液压马达的内部构造和工作原理，将液压能转化为旋转机械能，驱动机械设备的运动。

液压马达的内部构造通常包括定子、转子、油口、排油口、分配器等部件。

液压马达的工作原理主要是通过液压系统中的液压油压力作用在定子和转子上，从而产生转矩，驱动机械设备的转动。

液压马达的工作原理可以分为液压能转化为机械能的过程。

当液压油进入液压马达内部时，油液的压力作用在定子和转子上，使得定子和转子产生相对运动，从而产生转矩。

定子和转子的相对运动是通过液压系统中的油液压力传递到液压马达内部的定子和转子上，使得定子和转子产生相对运动，从而产生转矩。

这种转矩可以驱动机械设备的转动，从而实现液压能转化为机械能的过程。

液压马达的工作原理还包括液压油的进出口控制。

液压马达内部的液压油进口和出口是通过液压系统中的分配器控制的。

分配器可以根据机械设备的需要，控制液压油的进出口，从而实现液压能的控制和调节。

这种控制和调节可以根据机械设备的需要，调整液压马达的转速和转矩，从而满足不同工况下机械设备的运行要求。

总之，液压马达的工作原理是通过液压系统中的液压油压力作用在液压马达内部的定子和转子上，从而产生转矩，驱动机械设备的转动。

液压马达的工作原理还包括液压油的进出口控制，可以根据机械设备的需要，调整液压马达的转速和转矩，从而实现液压能的控制和调节。

液压马达的工作原理在工程机械、船舶、风力发电等领域有着广泛的应用，是现代工程技术中不可或缺的重要装置。

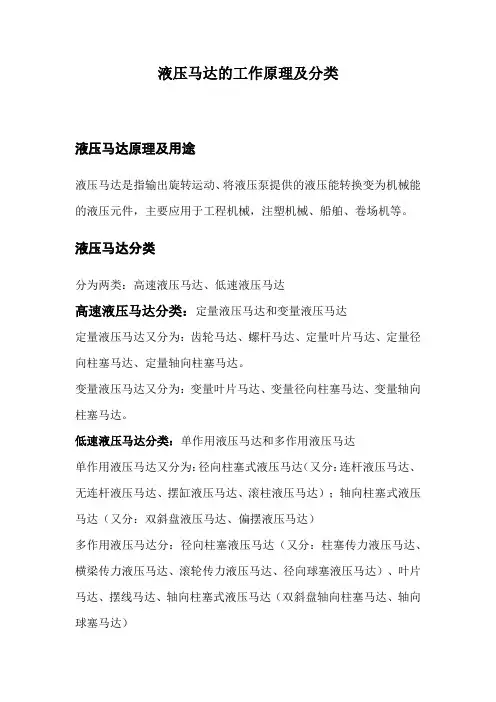

液压马达的工作原理及分类液压马达原理及用途液压马达是指输出旋转运动、将液压泵提供的液压能转换变为机械能的液压元件，主要应用于工程机械，注塑机械、船舶、卷场机等。

液压马达分类分为两类：高速液压马达、低速液压马达高速液压马达分类：定量液压马达和变量液压马达定量液压马达又分为：齿轮马达、螺杆马达、定量叶片马达、定量径向柱塞马达、定量轴向柱塞马达。

变量液压马达又分为：变量叶片马达、变量径向柱塞马达、变量轴向柱塞马达。

低速液压马达分类：单作用液压马达和多作用液压马达单作用液压马达又分为：径向柱塞式液压马达（又分：连杆液压马达、无连杆液压马达、摆缸液压马达、滚柱液压马达）；轴向柱塞式液压马达（又分：双斜盘液压马达、偏摆液压马达）多作用液压马达分：径向柱塞液压马达（又分：柱塞传力液压马达、横梁传力液压马达、滚轮传力液压马达、径向球塞液压马达）、叶片马达、摆线马达、轴向柱塞式液压马达（双斜盘轴向柱塞马达、轴向球塞马达）液压马达是用来驱动机械旋转的，它是机械传动的一种，根据它的驱动方式又分为直流式、交流式、柱塞式和蜗轮式。

液压马达按其传动方式不同，分为旋转马达和直线马达。

旋转马达是一种以旋转运动为主的液压元件，它是靠叶片间的间隙来改变液体流动方向，从而实现推动或转动运动的。

旋转马达的结构较为简单，制造成本较低，适用于中、小型的液压传动系统中。

液压马达按其驱动方式不同，又分为直流式、交流式和蜗轮式三种。

直流式：主要用于要求流量和转矩较大、转速较低的场合；液压马达一般与液压泵或溢流阀组合成一回路使用，也可以与其它液压元件组成多路系统。

它由马达、齿轮、蜗轮和壳体等部件组成，用来推动活塞做功，或将压力能转换为机械能，或从液压缸获得轴向力来推动其他元件运动。

其主要作用是产生轴向推力或转矩，使液压泵输出的压力油，经油箱进入液压马达内部的油液中，并由齿轮和蜗轮分别与轴上的齿轮啮合或蜗杆啮合而产生轴向推力或转矩。

目前采用得最多的是轴配流式液压马达。

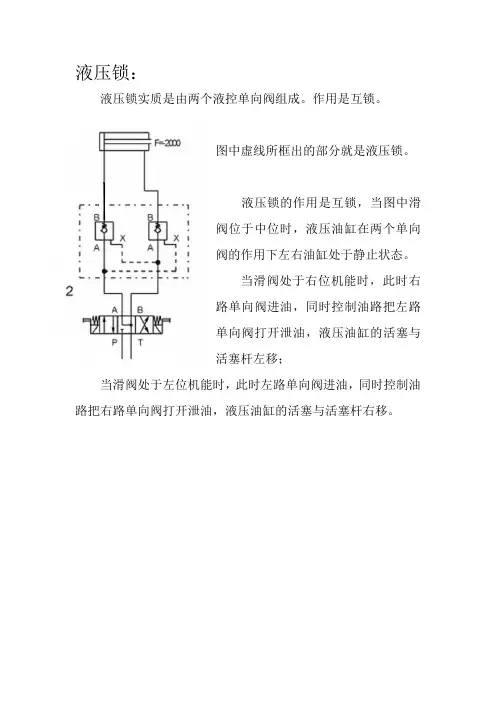

液压锁：液压锁实质是由两个液控单向阀组成。

作用是互锁。

图中虚线所框出的部分就是液压锁。

液压锁的作用是互锁，当图中滑阀位于中位时，液压油缸在两个单向阀的作用下左右油缸处于静止状态。

当滑阀处于右位机能时，此时右路单向阀进油，同时控制油路把左路单向阀打开泄油，液压油缸的活塞与活塞杆左移；当滑阀处于左位机能时，此时左路单向阀进油，同时控制油路把右路单向阀打开泄油，液压油缸的活塞与活塞杆右移。

五星轮式液压马达：静力平衡式低速大扭矩马达也叫无连杆马达或五星轮式液压马达，国外把这类马达称为罗斯通(Roston)马达。

这种马达是从曲柄连杆式液压马达改进、发展而来的，连杆已由一个滑套在偏心轮5外面的五星轮3所代替,而配油轴和输出轴也已做成一体，成为偏心轴5,从配油套引入的油液，经曲轴的内部钻孔，还可穿过偏心轮和五星轮3，一直通入到空心柱塞2中，因而也就取消了壳体中的流道。

液压马达五星轮3滑套在偏心轴的偏心轮上，由于受柱塞底部端面的约束，则五星轮3只能作平面运动而不能转动。

在它的五个平面中各嵌装一个压力环4，压力环的上平面与空心柱塞2的底面接触，柱塞中间装有弹簧，以防止液压马达启动或空载运转时柱塞底面与压力环脱开。

高压油经配流轴中心孔道通到曲轴的偏心配油部分，然后经五星轮中的径向孔、压力环、柱塞底部的贯通孔而进入油缸的工作腔内。

在图示位置时，配流轴上方的三个油缸通高压油，下方的两个油缸通低压回油。

在这种结构中，五星轮取代了曲柄连杆式液压马达中的连杆，压力油经过配流轴和五星轮再到空心柱塞中去，液压马达的柱塞与压力环、五星轮与曲轴之间可以大致做到静压平衡。

在工作过程中，这些零件还要起密封和传力作用。

由于作用于偏心轮上的油压，其合力通过偏心轮的中心，因此就会对偏心轴的中心产生形成一顺时针方向的转矩，使偏心轴按顺时针方向旋转。

由于是通过油压直接作用于偏心轴而产生输出扭矩，因此，称为静力平衡液压马达。

上图为一双列的五星轮式液压马达。

液压马达工作原理一、液压马达的特点及分类液压马达是把液体的压力能转换为机械能的装置，从原理上讲，液压泵可以作液压马达用，液压马达也可作液压泵用。

但事实上同类型的液压泵和液压马达虽然在结构上相似，但由于两者的工作情况不同，使得两者在结构上也有某些差异。

例如：1.液压马达一般需要正反转，所以在内部结构上应具有对称性，而液压泵一般是单方向旋转的，没有这一要求。

2.为了减小吸油阻力，减小径向力，一般液压泵的吸油口比出油口的尺寸大。

而液压马达低压腔的压力稍高于大气压力，所以没有上述要求。

3.液压马达要求能在很宽的转速范围内正常工作，因此，应采用液动轴承或静压轴承。

因为当马达速度很低时，若采用动压轴承，就不易形成润滑滑膜。

4.叶片泵依靠叶片跟转子一起高速旋转而产生的离心力使叶片始终贴紧定子的内表面，起封油作用，形成工作容积。

若将其当马达用，必须在液压马达的叶片根部装上弹簧，以保证叶片始终贴紧定子内表面，以便马达能正常起动。

5.液压泵在结构上需保证具有自吸能力，而液压马达就没有这一要求。

6.液压马达必须具有较大的起动扭矩。

所谓起动扭矩，就是马达由静止状态起动时，马达轴上所能输出的扭矩，该扭矩通常大于在同一工作压差时处于运行状态下的扭矩，所以，为了使起动扭矩尽可能接近工作状态下的扭矩，要求马达扭矩的脉动小，内部摩擦小。

由于液压马达与液压泵具有上述不同的特点，使得很多类型的液压马达和液压泵不能互逆使用。

液压马达按其额定转速分为高速和低速两大类，额定转速高于 500r/min 的属于高速液压马达，额定转速低于 500r/min 的属于低速液压马达。

高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。

它们的主要特点是转速较高、转动惯量小，便于启动和制动，调速和换向的灵敏度高。

通常高速液压马达的输出转矩不大（仅几十牛•米到几百牛•米），所以又称为高速小转矩液压马达。

高速液压马达的基本型式是径向柱塞式，例如单作用曲轴连杆式、液压平衡式和多作用内曲线式等。

液压马达介绍液压马达⼀、液压马达定义及⽤途液压马达是将液压能转换成机械能的⼯作装置，以旋转运动向外输出机械能，得到输出轴上的转速和转距。

液压马达主要应⽤于注塑机械、船舶、起重、卷扬等场合。

⼆、按输出转速分为⾼速和低速两⼤类．1、输出转速⾼于500 r／min的属于⾼速液压马达。

它们的主要特点是转速较⾼、转动惯量⼩，便于起动和制动，调速和换向的灵敏度⾼，通常⾼速液压马达的输出转矩不⼤。

2、输出转速低于500r/min的属于低速液压马达。

低速液压马达的主要特点是排量⼤、体积⼤、转速低，因此可直接与传动机构连接，不需要减速装置，使传动机构⼈为简化。

三、液压马达也可按其结构类型分为齿轮式、叶⽚式、柱塞式等。

1、齿轮液压马达齿轮液压马达⼜分为外啮合齿轮马达和内啮合齿轮马达。

齿轮马达具有体积⼩、重量轻、⾃吸性能好、维修⽅便等优点。

但同时齿轮马达也存在压⼒和流量脉动⼤、容积效率和输⼊压⼒较低、输出转矩⼩、噪⾳⼤等缺点。

因此齿轮液压马达仅适合于⾼速⼩转矩的场合。

⼀般⽤于农业机械等对转矩均匀性要求不⾼的机械设备上。

（附齿轮马达动画）2、叶⽚马达叶⽚马达具有体积⼩、流量均匀、运转平稳、噪⾳低、动作灵敏、输⼊转速较⾼等优点；但同时叶⽚马达泄漏量较⼤、低速稳定性较差、输⼊压⼒较低、对油压的清洁度要求较⾼。

因此叶⽚式液压马达⼀般⽤于转速⾼、转矩⼩和动作要求灵敏的场合。

（附叶⽚马达动画）3、摆线马达摆线马达⼯作原理和内啮合齿轮马达相似。

摆线马达采⽤了摆线针轮啮合代替内啮合齿轮的形式。

摆线马达具有体积⼩、重量轻、⾃吸性能好、维修⽅便等优点。

但同时摆线马达也存在压⼒和流量脉动⼤、容积效率和输⼊压⼒较低、输出转矩⼩等缺点。

因此齿轮液压马达仅适合于中、低速⼩转矩的场合。

（附摆线马达原理图）4、径向柱塞式液压马达径向柱塞马达为低速⼤扭矩液压马达。

低速液压马达按其每转作⽤次数，可分为单作⽤式和多作⽤式。

我公司⽣产的XHM、XHS液压马达就是单作⽤径向柱塞马达。

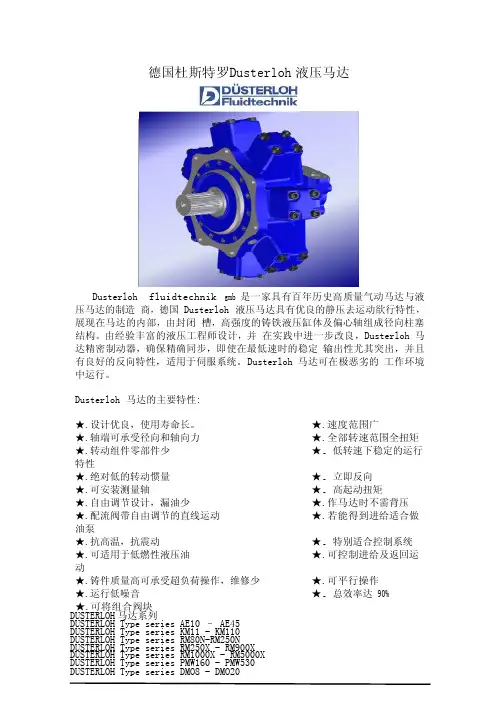

德国杜斯特罗Dusterloh液压马达Dusterloh fluidtechnik gmb是一家具有百年历史高质量气动马达与液压马达的制造商，德国Dusterloh液压马达具有优良的静压去运动欲行特性，展现在马达的内部，由封闭槽，高强度的铸铁液压缸体及偏心轴组成径向柱塞结构。

由经验丰富的液压工程师设计，并在实践中进一步改良，Dusterloh马达精密制动器，确保精确同步，即使在最低速时的稳定输出性尤其突出，并且有良好的反向特性，适用于伺服系统。

Dusterloh马达可在极恶劣的工作环境中运行。

Dusterloh马达的主要特性:★.设计优良，使用寿命长。

★.速度范围广★.轴端可承受径向和轴向力★.全部转速范围全扭矩★.转动组件零部件少★.低转速下稳定的运行特性★.绝对低的转动惯量★.立即反向★.可安装测量轴★.高起动扭矩★.自由调节设计，漏油少★.作马达时不需背压★.配流阀带自由调节的直线运动★.若能得到进给适合做油泵★.抗高温，抗震动★.特别适合控制系统★.可适用于低燃性液压油★.可控制进给及返回运动★.铸件质量高可承受超负荷操作，维修少★.可平行操作★.运行低噪音★.总效率达90%★.可将组合阀块DUSTERLOH马达系列DUSTERLOH Type series AE10–AE45DUSTERLOH Type series KM11-KM110DUSTERLOH Type series RM80N-RM250NDUSTERLOH Type series RM250X-RM900XDUSTERLOH Type series RM1000X-RM5000XDUSTERLOH Type series PMW160-PMW530DUSTERLOH Type series DMO8-DMO20DUSTERLOH液压马达型号:DUSTERLOH TYPE SERIES KM11-KM110KM11RM11KM22KM32KM45KM63KM90KM110DUSTERLOH TYPE SERIES AE10–AE45AE10AE16AE22AE32AE40A45DUSTERLOH TYPE SERIES RM80N-RM250NRM80N RM125N RM160N RM250N RM250X RM355X RM450X RM500X RM710X RM900X RM1000X RM1250X RM1400X RM1600X RM2000X RM3150X RM4000X RM4500X DUSTERLOH TYPE SERIES PMW160-PMW530PMW160PMW250PMW400PMW530DUSTERLOH TYPE SERIES DMO8-DMO20DMO8/10DMO8/12DMO8/15DMO8/18DMO8/18DMO8/20DMO15/10DMO15/12DMO15/15DMO15/18DMO15/20DMO20/10DMO20/12DMO20/15DMO20/18DMO20/20。

五星液压马达内部结构原理1. 引言说到液压马达，很多人可能会觉得这是一种高深莫测的机械玩意儿，实际上，它就像我们生活中的一颗“小心脏”，在工业界可谓是举足轻重。

你可以把它想象成一位在舞台上卖力演出的演员，虽然我们不常注意，但没有它，很多精彩瞬间就无法呈现。

今天，我们就来聊聊五星液压马达的内部结构和工作原理，保证让你在了解之后，倍感佩服，甚至忍不住想要和朋友们炫耀一番。

2. 液压马达的基本构造2.1 外观与组件首先，咱们得从液压马达的外观说起。

你看看那圆圆的机身，像极了一颗可爱的水滴。

它的表面光滑，给人一种干净利落的感觉。

打开它的“外衣”，就会看到里面的组件了。

液压马达一般由泵体、转子、叶片、轴承等几个部分组成。

每个部分就像是一场交响乐中的乐器，缺一不可，缺了哪个都没法奏出动人的旋律。

2.2 工作原理接下来，我们来聊聊这个“小心脏”是怎么工作的。

液压马达的基本原理就是利用液体压力产生运动。

简单来说，液压油被泵送到马达内部，压力让转子开始转动。

这个过程就像在厨房里搅拌面糊，压力和动能结合，搅得飞起。

转子在轴承的支持下不断旋转，最终将能量传递出去，推动机器前进。

3. 五星液压马达的独特之处3.1 优势五星液压马达可是行业里的佼佼者，为什么这么说呢？首先，它的结构设计得相当巧妙，使用了高效的叶片设计，可以说是“出奇制胜”。

在工作中，它能保持平稳的转速，即使在高负载的情况下，依然能游刃有余。

这就好比一个跑步健将，即使在极限状态下也能保持稳定的速度，真让人佩服得五体投地。

3.2 应用范围说到应用，这家伙可真是无处不在。

从小型的农业机械到大型的建筑设备，五星液压马达都能找到它的身影。

你在街上看到的那些挖掘机、装载机，没准儿都藏着一颗五星液压马达的“心”。

这些设备在工作的时候，能够瞬间爆发出巨大的力量，简直就是“变形金刚”！所以，当你看到这些机器在努力工作的时候，想想它们背后的“小心脏”，是不是觉得更加神奇呢？4. 小结总的来说，五星液压马达的内部结构和工作原理其实并没有想象中那么复杂。

液压马达构造
液压马达是一种转动机构，它利用液压系统提供的动力来实现转动。

液压马达的构造主要由以下几部分组成：
1. 马达外壳：液压马达的外部结构，通常采用铸铁、铝合金或钢制成，用以保护内部机构并固定各零部件。

2. 盘式转子：液压马达的核心部分，由定子和转子两部分组成，转子上装有齿轮或叶片。

3. 轴承：液压马达中的旋转部件需要支撑，因此会设置转子轴承，以确保其正常转动而不产生过多摩擦。

4. 滑动台：液压马达的动力输出通常是通过滑动板而实现的，它位于转子的端部，并可以自由滑动。

5. 减速器：液压马达的输出速度可能较高，因此通常还需要配备减速器组件，以降低输出速度，提供更适合使用的动力。

注：以上仅是一些常见液压马达的构造部件，实际各类液压马达的构造会因品牌及产品的不同而有所差异。

摆线齿轮式液压马达简介摆线齿轮式液压马达简介液压马达属于能量转换装置,是能够产生连续旋转运动的执行元件.液压马达能把输送来的油液的压力能转换为机械能,其输入量是油液的压力和流量,输出量是转矩和转速(角速度).液压马达按其结构可以分为齿轮式,叶片式及柱塞式等若干种.本文主要介绍欧洲戴恩福斯公司生产的较有特色的摆线齿轮式液压马达.该公司是近年来欧}}ll最大的生产高扭力低速液压马达的厂商,已能为用户提供1600多种规格的产品,主要用于金属切削机床及术工机床,农业及林业机械,工程机械.注塑及橡胶机械,冶矿设备,船用设备及特种车辆上.液压马达的规格一般用额定流量来表示,这是指在正常工作条件下在额定转速和额定压力下输入到马达中去的流量.而液压马达的排量则是指马达轴每转一转.由其密封容腔几何尺寸变化所算得的输入油液的体积.该公司提供的规格(额定排量)为O.008I/r,0.8I/r(8cm/r,80Ocm/r);其速度范围包括从最小型马达可达约2500r/rain到最大型马达可达约600r/minf其最大工作力矩从13N.m到250C,N.rn(峰值),最大输出功率从2kW到6w.对于已知捧量的液压马达,其转速是由油液流量的大小而决定,转矩是由其压力差所决定.一,摆线齿轮式液压马达的简单原理齿轮式液压马达的工作原理是以内啮音齿轮为设计输出力图3椭图1摆线齿轮式液压马达的工作原理液压马达的配油阎由位于内齿轮内部的小齿轮经一个万向轴同步驱动,以实现该液压马达的各个吸油腔及压油腔能准确地填满油液或抽空泊液而无损失.戴恩福斯公司设计有两种形式的配油阀:出油口?32?型配油闻的结构油阎…上海机床,(1)柱型配油阉.废配油阉与输出轴联成一体(见图2所示).当从齿轮组传递能量到输出轴时, 其万向轴目口带动该配油阀转动.(2)盘型配油阉.该配油阀与输出轴分离,而由一根短的万向轴驱动(见图3所示).二,齿轮式液压马达的类型(1)输出轴配置滑动轴承的无滚柱液压马达这种液压马达的特点是定齿环没有配滚柱,其柱型配油阉与输出轴联成一体,该输出轴由滑输出轴目口目骨…吕圄@@动轴承支持,结构较紧凑,能实现中等压力下长时间运转或高压力下较短B~l可的运转.(2)输出轴配置滚针轴承的无滚柱液压马达这种液压马达的特点也是定齿环没有配壤柱.柱型配油阀与输出轴联成—体,只不过输出轴由滚针轴承支持,结构也很紧凑,能实现中等压力下长时间运转或高压力下较短时间的运转,配置滚针轴承能使这类液压马达承受静态和动态径向载荷.轴图4摆线齿轮式液压马达的各种结构(3)配有滚柱的液压马达这种液压马达的定齿环所配的滚柱减轻了齿缘周围的应力,从而分散了滚齿的负载,井减少了内部小齿轮上所受的切向力.由于改善了摩擦条件,故可在连续的高压下获得较长的工作寿命及较好的工作效率,带滚柱的齿轮组可保证应用在薄油膜或经常承受反向载荷的场台.“)输出轴配置滚针轴承的有滚柱液压马达该液压马达的结构大致与上述(3)类似.由于配置在辅出轴的滚针轴承能够吸收较高的静态或动态的径向载荷,承受频繁的起动和停止以及输出轴存在振动的状况.所以这种液压马达适于长期工作在高压,薄油膜或经常承受反向载荷的场合.1999年第1期回口(5)输出轴配置圆锥滚子轴承的有滚柱液压马达该藏压马达定齿环配有滚桂,盘型配油阀与阉的驱动部分分开.采取分离式驱动以及配置液压平衡盘型配油阀,能使液压能及机械能的损失降至最低.这类液压马达也适台在高压,薄油膜,经常承受反向载荷等连续出现异常状况的工作条件下运行.圆锥滚子轴承能使藏压马达承受静态或动态的径向载荷.这种类型的液压马达在很高压力下也能获得高效率以及较好的起动特性,且在低速条件下运转也非常平稳.(6)耐腐蚀的液压马达上述1,3两种类型的液压马达可配置防锈部件,如输出轴,键,前盖,前盖螺栓.其防尘环材料?33??备@戳?_LII___II_II为塑料,防尘盖为防锈材料(见图5所示).机的直接驱动切割油缸等. 围5耐腐蚀的液压马达(7)低内泄的液压马达其柱型配油阀和输出轴分为两部分,输出轴由滚针轴承支持.这类液压马达适合低泄漏的工作条件,如叉车使用的转向器等.腿9短型液压马连(左)及超短型液压马达(右)的外形上述第5种液压马达可提供短型或超短型.适用于承受轴向和径向负载能力的齿轮传动系统中.(I1)加压制动及加压放松制动的液压马达围6低内泄液压马达(8)配置凹八型法兰的液压马达围10加压割动(左)厦加压最拱制砑(右)的瘫压马遮耕?形22加压制动型采用机械鼓式刹车(正制动).加压放松制动型采用盘式刹车,这是由弹簧进行{睁I动,再由液压进行放松.马达三,齿轮式液压马达的选择围7加装凹型法兰的藏压马达上述1,3,5三种液压马达可加装凹八型法兰,这样便可将它装在轮毂或卷扬机的卷筒内,使得径向载荷传递至该液压马达的两个轴承中阿,且装配尺寸也紧凑.(9)小型液压马达围8小型液压马达的构造小型液压马达有一个集成的旁路阀,加装万向轴等配件后可用于功率因数高的设备,如割草?34?首先,根据用户各自应用的需要而选择液压马达的类型,然后按照应用场台所要求的力矩和速度决定其大小.各种型号液压马达的功能图分别给出该马达在不同的压力差?P和油量Q的情况下工作力矩M(垂直轴)与转速n(平行轴)之间的关系.当压力差和油量为常数时这些曲线常常重叠于功能图坐标轴系.当输出功率为常数(双曲线) 或2总效率为常数时,其曲线也在图上给出.后者的曲线呈环型,有点像贝壳,所吼也经常称谈功能图为”贝壳图(冕图11).1.连续工作负载/.目1断工作负载及峰值负载该功能图分为一个暗影区A和二个淡影区B.暗影区A代表液压马达的连续工作区.在这个区域中该马达能够连续运行,并可达到最佳效率和长久寿命.两个姨影区B表示该液压马达处于间断负载下.当液压马达由于制动所造成的高力矩(压力差)而工作于变动负载(或反方向负载时),可利用该间断区域,并能使液压马达维持每分钟有最大l0的间断速度或间断压力差的运行.该条件下不能够同时使用间断速度和间断压力差.间断压…上海机束)力差和力矩变化的上限不能在每分钟超过1% (峰值负载时).最大的峰值负载值在每种液压马达的技术指标中均已列出.例如,当溢流阀打开或方向阀开启或关闭时会出现峰值高压.故必须安装溢流阀和双向冲击阀使压力峰值不会超过最大峰值.在压力及振动较大的系统中,应配置压力表及时{刭量压力和力矩的峰值.{,l*—4竺三2{}=={lItr\\\I\———,厶/干,\\,\\|l\\f\竺\一\.,1卜,\l厂,—竺二;}?k奠/r,,L竺05Mp,?1.?,一…f,,,,Il?\鬟{r——I,Il\l::J土r—r1——:::,10f=kll干==}卜F:A一一日050100150200250300350400450500550600F,5O7o.50转速(r/rain) 图]]某型号敢压马达的功能圈(供参考)为了实现无故障运行,应根据可能的连续及降.可断参数值选用液压马达的大小.探证实际压力峰值不会超过该液压马达最大的压力峰值.2.葱翠液压马达的总效率是指容积效率()和液压一机械效率()的乘积:q×(1)窑积效率二二二?——————————一01——————————-—??一 (1I)o,=O呲iO2;O03=Oleak盥琏诬n图l2客稿效率的表示图l2中Q曲线的斜度是容积效率的函效.该斜度给出供油量转化成输出轴转速的比例.内部的滞流将流经缝隙和轴承表面,起着润滑和冷却剂的作用.当负载(压降)增加时,滞流也相应增加,影响到齿轮组的油量也相应减少,使其转速下1999年第1期某型液压马达为倒:该液压马达必须能驱动一个375r/min的转轴,输出力矩为3l0N.m.若容积效率以100%计,拄几何排量乘以转速,流到马达的油量应为471/rain.若提供50t/min的泊速,则其容积效率为:Tk.=×100=9d%u(2)液压一机械效率l,,机械效率砌75MPa技率转速n图l3丧压一机械效率的表示低和高的转速都会影响液压马达输出扭矩曲线的降低.压力降为常效,在低转速时,扭矩曲线的降低是由于机械能的损失}在高转速时扭矩曲线的降低是由于马达通过高流量时的压力损失. 当液压马达在起动时,机械损失为最大值,这?35?uJz0H×如是因为此时旋转部件的润滑膜尚未建立,经过数转后,润精膜彦立起来,摩擦损失减少,力矩增加. 压降曲线与力矩垂直轴的交点为该压降值时马达的启动力矩.某型液压马达在压降为17.5MPa时的启动力矩为260N.m,这样在相同压降下它可蹦在润滑膜建立后马上就能达到31ON.m.压降曲线在功能图上并不和力矩轴相交,但各种类型的藏压马达的技术数据中列出了最大连续压降和最大间断压降条件下的最小启动力矩. 在高速区的力矩损失达到最大.油置的增加导致油路和端口处的更大压力损失.这样能提供给齿轮组的压降减少丁,即液压马达输出较小的力矩.为了计算液压一机械效率n…有必要求出在定油量和在定压降下马达的输出力矩M若给出马达在压降为17.5MPa,油量为50t/m[n时的实际力矩是310N.m.那么相同压降下的理论力矩可计算出来:~350(N.m)实际力矩除以该理论力矩就得出液压一机馈效率:”:MX,100,oA:88.6(3)总效率总效率对于该型马达在压降Z:XP=17.5MPa和流量Q=501/min时可得:“:×”;塑一8328%也可以在其功能图上的效率曲线上读取该效率值(4)功能图的使用—般说来,为某应用场合选择液压马达(泵等)时,可使用功能图.例如某型液压马达要求具有这样的输出:最大转速:425r/rain(连续运行)最大力矩:260N.m(连续运行)可以比较各种般压马达样本资料中的最大转速和最大力矩.然后利用相应各种液压马达的功能图,找出相应的工作点,即垂直轴的力矩值(M一26oN.m) 和水平轴上的转速值(n=425r/min).同时,可相应查出压降AP,流量Q及总效率“在经济和技术上整体考虑的最重要因素是:液压系统的起始成本,效率或工作寿命(包括价?36-格,轴承选用,运行成本,工作压力等).若已决定该液压马达的大小,贝!l可决定液压泵的容量,该液压泵必须能在11.9MPa时达到油流量701/min.如果在现有系统中巳使用某液压泵,则液压马达应尽量选择大些.C5)最小转速在异常低的转速下,报压马达可能运行不够平稳.这是为何每种液压马达都有一个最小转速的缘故在边界情况下——即应在最终选择太小和类型之前,在与系统有关的工作条件下进行某型液压马达的试验.为了在异常低速下变得平稳运行,刑马达的泄漏应为常数.目而建议选择带盘型配油阀的马达,而不要选择较小排量的液压马达.当负载为常数,回流压力为0.3,0.5MPa,最小的油粘度为35cSt(厘泡)时,将得到最佳效果.四轴承的选用1.辅出轴承受的负载在大多数应用场合中,液压马达应能承受: (1)直接作用在马达输出轴上的外部径向和轴向力(例如车辆的重量).(2)从齿轮.链轮,三角皮带或卷扬机轮鼓上传递来的径向力.对于这些应用时,内部带滚柱轴承的液压马达将尤其适合.图14安装滚针轴承的液压马达另外,结构紧凑的滚针轴承能吸收较大的径向力且滚针轴承的工作寿命不受轴向负载的影响(见图14所示).圆锥滚子轴承也能够吸收较大的径向负荷和一个方向的轴向力(见图15所示).《上海机床》臣】5安装圆锥滚子轴承的艟压马过2.轴承毒命和转速一般原则是寿命与转速成反比.当转速减半时,寿命加倍.因此轴承寿命可以除了由速度外, 也可以根据轴的负载等计算出来.五,安装殛启动1岳装按每个液压零部件的安装要求安装各渣压零部件液压马达不能强行地或扭曲地安装.不能使用妙线及其他不适用的密封材料,应使甩密封旺,o形密封匾,软金属挡圈等在管路和油管未安装好之前,不要取掉上面的塑料塞头.在液压泵的油路中应装一十压力表.不要用超过说明书中的最大扭紧力扭紧螺栓液压池必顽好于清洁度等级19/16(IS04406)数控机床最低为17/14,普通机床最低可为20/17.每次均经过滤油器供油.2启动和运行启动原动机,并且尽可能地在低速运行.此时应使所有放气螺栓处于开放的位置.直到无气泡. 要确定所有油路均充满液压油.液压系统中.含有空气时的现象为:(1)液压马达或油缸的颤抖;(2)噪音.在完全放完气泡之前不能再给系统加载.检验{葭压系统的臻密性.在必要时更换滤油器.运行一段时间后应检查油的状况.经常检查系统部件的松紧度和油面的高度.六,制动藏压马达经常用于对负载进行制动.液压马1999年第1期达也可起液压泵的作用,将负载的动能(质量,速度)转化成液压能量(油量,压力).如捕鱼业中的起阿机,起重吊车或挖掘机的起重臂.以及某些机床的液压传动装置等.液压马达制动力矩及双向冲击阀的开启压力决定负载制动的速度.目瞄盈16液压马达用于动的场台1制动力矩对于液压马达,其渣?机械效率(0表示其有效力矩小于其理论值:M=M×-m对于液压泵其液压一机械效率表示施加到藏压泵上产生一定压力降的有效力矩太于理论值: M把液压马达当作液压泵(制动)时.制动力矩(M制动)与在一定压力降时的液压马达有效力矩的关系如下:M=l盥M_;MM—=2.双向冲击闷的开启压力制动力矩可以由双向冲击阀的开启压力得到?37?赘e_j8调节这个开启压力应设定在油量最大状况时(当油量从最小到最大时,可以推算出该开启压力将上升2O%,30).为避免压力峰值过高.该双向冲击阀应能尽快响应操纵,且在安装时尽量靠近液压马达进出油口处.3.油的I-充当液压马达被用于制动某负载时,若油液不足将导致:齿轮组的气寓现象及制动能力的下降. 固此在液压马达的吸油口应保持正的供油压力.供油压力(P)应大干马达的油路到齿轮组处的压力差.该油路处的压力差取决于马达的类型,油量和油的粘度.在闭环油路中,当用供油泵(P1,1.5MPa)供油时,会得到正的供油压力.在开环系统中,当液压马达驱动一个惯性较大的负载时.应保证油的再补充要求.止回阀的开启压力应大于供油压力(Pf)及止回阀与液压马达”吸油?”之间的压力差之和当方向阀切换位置时.关闭从供油泵到颗压马达的油路.此时负载的惯性将继续驱动该马达. 为此应安装—个止回阀保证液压马达可以再补充油,否则液压马达会放空其内部的油液d.淳漏当要保持某负载在较长时闻内不移动位置时(如某些机床的蔽玉传动装置,起重机及卷扬机的起吊装置),应注意两个条件:首先.若液压马达有排油管路时应确有油液的再补充,否则液压马达齿轮组将会慢慢地放光内部的油,而负载会自动落下其次,由于液压马达无法完全地保持一负载在固定位置,其内部的泄漏将造成负载挪动位置(渗漏)(上海第十钢铁厂施;齐华编写)?信息窗??美国上了年纪的人狠赶”屯子快车?目前,因特网(/nterrtet)已联接175个国家电脑以及使用网络的上了年纪的人数正在快速扩的24万个网络,并成为建立20万个网点的网络大.其中,5O岁以上在家拥有电脑的比例已达到系统.1996年lO月,美国34所大学叉提出了建dO,而1995年的比例只有29.旧盘山的一家立第二代因特网的计划,并将信息传播速度进一市场研究机掏果用随机的方式用电话谓查了603步提高到目前主干网络传输速度的12倍.据说随位年龄在50岁_上的人,其误差为土{.谓查表着信息高速公路的建立,读者可以在网络上直接明:70配置电脑的人是因特网的用户.72的人浏览作者的作品,并自行将其编辑整理打印成册.利用因特网收发电子邮件,59的人研究某一个网络书刊已不再需要传统的编辑,制版,印刷等工专题,53的人查阅时事.47的人索取旅行信序,并将最终取代目前的腔印普通书刊以至光盘息,{3的人关心气象数据.而且越来越多的人书刊.为了不面临窘境.在美国,许多曾认为自已使用因特网的时同在增加.在1995年.只有6跟不上信息时代潮流的上了年纪的人,正在以破的人每周上网时同超过lO小时,1998年已增加记录的速度赶上来.据1998年u月的报道,拥有到l5?日本FANUC公司已研制成15i数控装置?据日刊报道,日本FANUC公司已研制成能以lnm为单位(1辆采三面巧蘧衲精密插补及可以实行最佳加减速控制,以进行超高速,高精度加工的FANUC系列l5i数控装置.l5j数控装置具有的”纳米插补”的功能,能把输送到数字伺服的位置指令计算到以纳米为单位的精度这个单位是微米的t/t000.19i是对以往”1疆”的内部装置进行了改进,从而实现了升级,其速度可望提高8倍,配有可生成自由益线的l5j数控装置,可用于5面加工中心对模具以及飞机零件等?38?T—X复杂工件进行加工.l5i数控装置最多可实现联动控制的轴数为24个,而15B仅可控制8个轴.l5i控制装置的外形大小仅是l5B的25.l5i数控装置采用64位超高速处理器进行运算,可选用)4tm,0.111m,0.0htm,lnm中的任意一种单位进行输入.该装置具有高精度轮廓控制功能,可接机床的最高速度及加速度进行最佳加减速,而不会降低其加工精度.《上海机床》。

简析AMESim粉碎机液压马达的特性随着现在城市规模的越来越大，绿化树木的植物垃圾急剧增多，如集中堆积就会占据宝贵土地资源；如拉到郊区就会增加大量的人力、运输成本。

木材粉碎机是专门对植物垃圾进行粉碎处理。

但是木材粉碎机电机为工业用电，普通木材粉碎机受电源限制。

也有柴油机驱动，扩大了粉碎机的应用场所，但是发动机产生的噪音、污染也不容忽视。

本文选用的路线为，选用厢式货车为载体，车主轴的机械能转换为液压系统液压能，再用液压马达把液压能转换为粉碎机的动力。

克服现有粉碎机受供电条件的约束，可解决木材粉碎机的动力问题，扩大了粉碎机的使用范围，实现了树枝粉碎机加工的灵活性。

因此有必要对液压马达进行分析和研究。

（3）式中：为转角；为液压马达的排量；为总泄漏系数；为总容积；为总惯量；为粘性阻尼系数；为负载的扭矩弹簧刚度；为外负载力矩。

由式（1）、式（2）、式（3）得到：（4）对阀控液压马达弹簧负载很少见。

当为零，且远小于1时，上式简化为：液压马达轴的转角对阀芯位移、外负载力的传递函数分别为：2 模型参数化及仿真实验上式看出，马达转角主要受到阀开头位移、外负载的影响。

而系统的液压系统主要受四个因素：负载惯量、外负载、马达排量和马达排量来作为仿真研究对象，来验证阀控液压马达的特性。

因为马达转速、排量一般先选定，所以只仿真外负载、负载惯量。

依据某型木材粉碎机参数进行建模，具体数据如表1所示：3 基于AMEsim的阀控液压马达的特性仿真以转动惯量、负载扭矩为研究对象。

是液压马达和负载折算到液压马达轴上的总惯量；负载惯量是根据粉碎机工作时候的轴、刀盘、甩刀及附属配件的转动惯量。

根据粉碎机的类型，仿真时转动惯量分别设置为2kg/m2、4.5kg/m2、8kg/m2。

负载扭矩是粉碎机工作的受力分析，假设工作时所受力矩5nm、10nm、20nm、40nm、60nm、100nm，因为设备启动、停止时为空转，因此，负载扭矩只是在理想状态。

五星液压马达工作原理
液压马达是一种将流体动能转化为机械能的装置。

它是由驱动轴、液压马达壳体、马达齿轮和调节部分组成。

当压力油通过液压马达进入壳体时，马达齿轮开始旋转。

齿轮上的流道会不断与进出口流道相连，从而形成一条封闭的压力油通道。

当压力油流入流道时，由于其压力作用，齿轮被迫转动。

由于齿轮与壳体内表面之间存在一定的间隙，所以齿轮在旋转时可以顺利通过流道，而不会与壳体产生摩擦。

驱动轴通过与齿轮的啮合传递转动力矩，使其具备输出动能的能力。

在传递转动力矩的过程中，液压马达壳体起到了保护齿轮和内部零部件的作用。

液压马达的转速可通过调节部分进行控制。

最常见的调节部分是调节阀，通过调节阀的开度来改变压力油进入和流出马达的速度和流量，从而达到调节液压马达转速的目的。

总之，液压马达通过利用流体动能将压力油转化为驱动轴的机械能，从而实现机械装置的工作。

液压马达三个阀门的用途液压马达是液压系统中常见的一种执行元件，主要用于将液体动能转化为机械输出动能，广泛应用于各种机械设备中。

液压马达的工作原理是通过液压力将液体推动马达内的转子旋转，以实现动力输出。

在液压马达中，阀门是控制液压流向和流量的关键部件，起到控制和调节系统工作的作用。

液压马达通常会配备三个阀门，这三个阀门分别是进油阀、排油阀和控制阀。

接下来，我们将分别介绍这三个阀门的具体用途。

首先，进油阀是液压马达中的一个重要阀门，用于控制液体进入马达的流量和流向。

进油阀一般位于液压马达的进油口附近，通过控制进油阀的开启和关闭来调节液体流入马达的量。

当进油阀打开时，液体可以进入马达中，推动转子旋转，从而产生动力输出。

当进油阀关闭时，液体无法进入马达，转子停止旋转，动力输出停止。

通过调节进油阀的开启程度，可以控制马达的转速和输出动力的大小。

其次，排油阀是液压马达中的另一个重要阀门，用于控制液体从马达中排出的流量和流向。

排油阀一般位于液压马达的排油口附近，通过控制排油阀的开启和关闭来调节液体从马达中排出的量。

当排油阀打开时，工作液体可以从马达中顺利排出，保持液压系统的稳定工作。

当排油阀关闭时，液体无法顺利排出，会导致系统压力升高，从而可能造成液压马达和其他部件的损坏。

通过调节排油阀的开启程度，可以控制马达的工作压力和输出动力的稳定性。

最后，控制阀是液压马达中的另一个重要阀门，用于控制液体的流向和流量，实现对马达的控制和调节。

控制阀一般位于液压马达的控制系统中，通过控制阀的开启和关闭来改变液压系统的工作状态。

液压马达的控制阀可根据实际需要采用不同种类的阀门，如油压控制阀、方向控制阀等。

通过控制阀的动作，可以实现液压马达的正转、反转、停止等运动状态。

控制阀对马达的工作状态起着重要的控制作用，能够提高液压马达的工作效率和使用寿命。

总之，液压马达中的进油阀、排油阀和控制阀是液压系统中的重要部件，各自有着不同的功能和作用。

液压马达生产商：宁波液压马达的结构介绍液压马达是一种能够把液压能量转化为机械能的设备，它广泛应用于机床、建筑、矿山、冶金、船舶等行业。

本文将介绍一家液压马达生产商——宁波液压马达（Ningbo Hydraulic Motor）的液压马达结构。

宁波液压马达简介宁波液压马达成立于2003年，位于宁波市鄞州区，拥有现代化的生产厂房、完善的质量管理体系和优秀的研发团队，是一家专业从事液压马达设计、生产和销售的高科技企业。

宁波液压马达的产品广泛应用于钻机、矿山机械、冶金机械、建筑机械等领域。

液压马达的结构液压马达的结构一般由以下几个部分组成：•滑油泵•喷油口•涡轮组•底盘•输出轴滑油泵滑油泵是马达内部的液压能源转换部分，它将输入的液压流转化为液压能，并向喷油口输送。

喷油口喷油口是将滑油泵输送的液压能转换成涡轮组旋转动力的部分。

当滑油泵输送的液压能注入喷油口时，液压能将喷油口的叶轮转动，形成涡流。

涡轮组涡轮组是液压马达内部的转换部分，它由多个由叶轮和齿轮构成的转子组成，并与底盘紧密相连，承载整个转子系统。

底盘底盘是涡轮组和输出轴之间的支架和支撑，它通过螺纹和螺母来调整输入液压流量的流量和转速。

输出轴输出轴是液压马达内部的输出部分，马达内部的液压能通过涡轮组和轴承传递，然后在输出轴处转化为机械能并输出。

总结在液压马达行业中，宁波液压马达凭借其专业的团队、现代化的生产设备和完善的质量管理体系为用户提供了高效稳定的液压马达产品。

本文介绍了液压马达的结构和宁波液压马达的简介，希望能够为读者对液压马达的学习和使用提供一些帮助。
