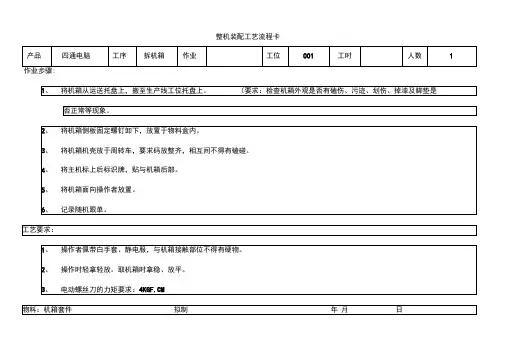

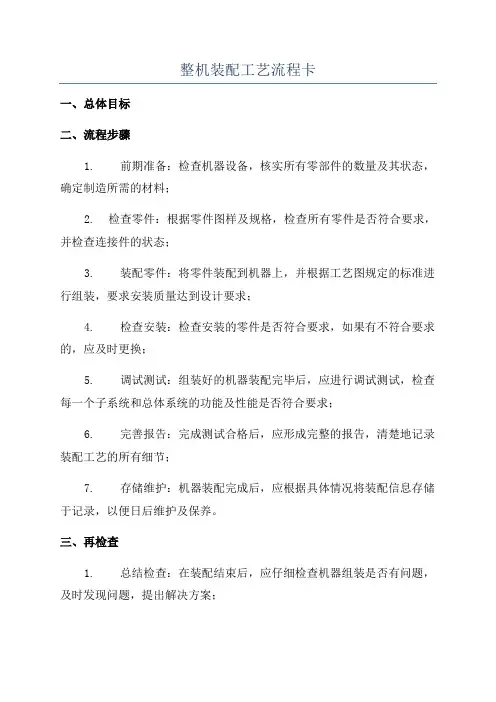

整机装配工艺流程卡
产品四通电脑工序拆机箱作业工位001
作业步骤：
1、将机箱从运送托盘上，搬至生产线工位托盘上。（要求：检查机箱外观是否有
垫是否正常等现象。
2、将机箱侧板固定螺钉卸下，放置于物料盒内。
3、将机箱机壳放于周转车，要求码放整齐，相互间不得有磕碰。
4、将主机标上后标识牌，贴与机箱后部。
5、将机箱面向操作者放置。
6、记录随机跟单。
工艺要求：
1、操作者佩带白手套、静电服，与机箱接触部位不得有硬物。
2、操作时轻拿轻放。取机箱时拿稳、放平。
3、电动螺丝刀的力矩要求：4KGF.CM
物料：机箱套件拟制
工具：电动螺丝刀批准
整机装配工艺流程卡
产品四通电脑工序拆前面
作业工位002
板
作业步骤：
1、检查机箱支架有无变形、生锈，部件是否齐全。
2、拆卸前面板，将前面板放置于周转车，要求摆放整齐，相互间不得有磕碰。
3、拆硬盘支架，放于工装板上，将拆下的螺丝钉放在相应的螺丝钉盒内。
4、装主板I/O档片。
5、将机箱平放，I/O挡板面向操作者。
6、贴主板胶垫。
工艺要求：
1、摇晃机箱检查有无异物，检查I/O挡片的外观、标识；
2、前面板拆卸时，不得划伤，拆下的前面板、硬盘支架，摆放整齐
3、取出I/O挡片上的显卡、网卡挡片。
4、电动螺丝刀的力矩要求：4KGF.CM
物料：机箱支架套件拟制
整机装配工艺流程卡
作业工位004
产品四通电脑工序电源安
装
作业步骤：
1、从包装箱中取出电源，去除包装袋和橡皮筋，摇晃电源有无异物，检查型号及
2、将电源放入机箱，用4颗#6-32*6六角螺钉固定，电动改锥的力矩为7~8KGF.CM
3、插电源线：先将4Pin电源线（按顺时针方向将线绕在主电源线上，并压在CPU
插在相应的插槽上，注意插到位；
工艺要求：
固定达到力矩要求: 7~8KGF.CM
物料：电源、#6-32*6六角螺钉拟制
工具：电动螺丝刀批准
整机装配工艺流程卡
作业工位005
产品四通电脑工序软驱光驱安
装
作业步骤：
1、先将机箱前面板朝自己，然后取出软驱，注意检查外观和型号，贴好电源部件
对准相应的螺孔，用2颗M3*6六角螺钉固定好；
2、取出光驱,取出防静电包装袋，检查型号、跳线、前面板外观有无磕伤、划伤、
码贴好，从前面板将光驱放入机箱，用2颗M3*6六角螺钉固定，注意与前面板3、将音频线装配到CD-ROM的音频插槽上，另一端插到主板的CD-IN1插槽上
工艺要求：
1、佩带防静电手腕
2、固定孔位准确，固定牢固
3、固定光驱、软驱的电动改锥扭力为7~8KGF.CM
物料：软驱、光驱、音频线、M3*6螺钉拟制
工具：电动螺丝刀批准
整机装配工艺流程卡
作业工位006
产品四通电脑工序硬盘安
装
作业步骤：
1、从包装箱中取出拷贝好的硬盘，注意检查硬盘的外观、型号，贴好硬盘条码；
2、将硬盘放入硬盘架相应的位置上，对准相应的螺孔，用4颗#6-32*5平头螺钉固
钉固定硬盘支架；
3、注意检查硬盘支架是否装到位；
工艺要求：
1、有线防静电手腕
2、电动改锥扭力为7~8KGF.CM
物料：硬盘架、硬盘、#6-32*5螺钉拟制
工具：电动螺丝刀批准
整机装配工艺流程卡
产品四通电脑工序插线作业工位007
1、插数据线时，先插主板端后插驱动器端，按照从软驱到硬盘再到光驱的顺序；
2、硬盘数据线蓝色端插在主板IDE1插槽（蓝色或红色）上，光驱数据线插在主板
主板FLOPPY插槽上；
3、注意数据线的方向、走线是否插到位，将光驱上的音频线压在数据线下；
4、整理插好的各类连线；
工艺要求：
1、按工艺要求，插接到位
2、各类连线不得混淆、反插，分清硬盘、软驱、光驱数据线的分别
3、整理到位
拟制
物料：硬盘、软驱、光驱数据线，线
扎
工具：批准
整机装配工艺流程卡
作业工位008
产品四通电脑工序板卡安
装
作业步骤：
1、用一根三头电源线分别将光驱、硬盘、软驱插好、插到位，注意电源线的方向
为红红相对，SAMSUNG软驱为红红相反；+
2、面板线、前置USB线、前置AUDIO线插在主板相应的插针上，注意不要漏插、
3、走线：所有数据线、电源线不可碰到CPU风扇，确保各插线不会对电源风扇和
工艺要求：
1、面板线、前置USB线、前置AUDIO线插在主板相应的插针上，不可漏插、插错
2、绑线不要绑得太紧
3、所有数据线、电源线不可碰到CPU风扇，确保不对风扇风道产生干扰。
物料：线扎拟制
工具：剪刀批准
整机装配工艺流程卡
产品四通电脑工序点胶工
作业工位009
位
1、对连接主板电源线、复位线、灯线、音频线、USB线、
硬盘灯线处点胶
检查要求：
1、点胶牢靠、胶量适中
物料：胶棒拟制
工具：点胶枪批准
整机装配工艺流程卡
作业工位010
产品四通电脑工序目测工
位
作业步骤：
2、检查机箱中的硬件：光驱、软驱、硬盘、电源，是否到位
3、检查各种连线、螺钉、插线是否装到位
4、检查机箱中有无异物
5、检查后标牌、长条码有无贴错、倒贴
6、检查后面板的I/O挡片部分有无弹片外露
7、上电检查：CPU风扇是否转，电源灯、硬盘灯是否亮，开关机是否正常；
8、填写随机跟单
检查要求：
2、部件逐个检查，不得漏项
3、防静电手腕、手套
物料： ------拟制
工具：--------批准
整机装配工艺流程卡
产品四通电脑工序初测作业工位011
作业步骤：
1、插电，插入BIOS刷新盘，开机自检
2、检查CPU风扇、电源风扇是否运转正常，有改异音；注意听喇叭声是否正常，
3、刷BIOS及调整时间的设置，
4、关机，并插入老化盘
5、将主机平放。
