龙门吊轨道基础计算书汇总

龙门吊轨道设计计算书一、设计依据[1] 《建筑地基基础设计规范》(GB50007-2002)[2] 《建筑地基处理技术规范》(JGJ79-2002、J220—2002)[3] 《建筑桩基技术规范》(JGJ94-94)[4] 《建筑基桩检测技术规范》(JGJ106-2003)[5] 《建筑地基基础工程施工质量验收规范》(GB50202-2002)[6] 《混凝土结构设计规范》（GB50010-2002）二、概述Ⅰ标30m箱梁预制场需布置100t和200t两种类型的龙门吊，拟采用混凝土地基梁做为龙门吊轨道。

预制场地以前为蚝田，后经人工填土而成，地基承载力较差，需进行地基处理以满足龙门吊施工需要。

土层参数表2-1序号土类型土层厚(m)容重(kN/m3)压缩模量(MPa)桩侧土摩阻力标准值（KPa）地基承载力容许值(KPa)1 填土 2.5 17.7 - 0 02 淤泥9.3 15.8 1.89 10.0 45.03 亚粘土 3.2 19.2 4.77 40.0 160.04 粗砂 4.0 19.1 20 60.0 200.05 残积土10.8 18.7 4.2 55.0 200.06 全风化混合片麻岩9.5 19.7 - 60.0 300.07 强风化混合片麻岩 5.8 - - 90.0 450.08 弱风化混合片麻岩 4.9 - - - 1500.0综合考虑施工现场的地质情况，决定采用打入预制混凝土方桩处理地基，方桩截面尺寸为500×500mm，纵向间距为5.0m，长度为21.0m（伸缩缝桩长22.5m）,穿过淤泥层进入地质情况较好的持力层。

地基梁采用1000×600mm矩形截面，底部直接放置在打入桩顶承台上。

基础布置形式如下所示：预制混凝土方桩地基梁地面线立面图平面图承台地基处理布置图 图2.1三、设计计算1、轨道梁计算⑴ 荷载工况按照现有参数，轨道梁荷载主要考虑轨道梁自重q 和龙门吊轮压p ，风荷载等参数在龙门吊结构计算中考虑，此处不涉及。

龙门吊基础计算书一、 工程概况二、 龙门吊检算1、设计依据龙门吊主要部件尺寸及重量序号 部件名称 尺寸单件重量（t）备注总重/t1主梁21450*1120*150012.082件24.16 2端梁3950*1012*1100 1.422件 2.84 3马鞍8190*1000*1030 2.142件 4.28 4支腿9818*1712*2166 4.4318件35.448 5地梁11300*920*800 3.632件7.266台车(移动部件)1900*1465*1500 2.54件107小车(移动部件)4290*5236*2437 19.621件19.628司机室2250*1300*2300 1.21件1.2 9电气室3000*1600*22002.21件 2.2 10配重 6.25件3111渣土罐(移动部件)401件40合计178.12、设计参数：1、从安全角度出发，按g=10N/kg计算。

2、45吨龙门吊自重： G4=108.4×1000×10=1084KN；3、45吨龙门吊载重： G5=（10+19.62+40）×1000×10=696.20KN；4、根据结构力学影响线原理：当起重机移至悬臂梁端头处，吊车支腿承受荷载最大。

即移动荷载下支座反力FR’=(1+9.306/11.6)×696.2=1254.72KN自重荷载下支座反力FR’’=1084/2=542KN故，吊车一侧支腿传递至轮子最大反力FR=1254.72+542=1796.42KN 考虑安全系数1.2，故最大反力设计值为2155.70KN。

45吨龙门吊4个支腿，每个支腿下1个轮子，每个轮子的最大承重标准值：G6=1794.42/2=898.21KN5、混凝土强度：普通混凝土强度C30，C=14.3MPa6、钢板垫块面积：0.40×0.15=0.06 m27、5吨龙门吊边轮间距：L：9.36m3、受力分析与强度验算：45吨龙门吊受力图如下：龙门吊受力分析图冠梁配筋图 门吊基础梁预埋螺栓位置图3.1、根据受力图，两条钢轨完全作用于其下面的混凝土结构上的钢块，钢块镶嵌在混凝土上，故而进行混凝土强度验证：假设：（1）整个钢轨及其基础结构完全刚性（安装完成后的钢轨及其结构是不可随便移动的）。

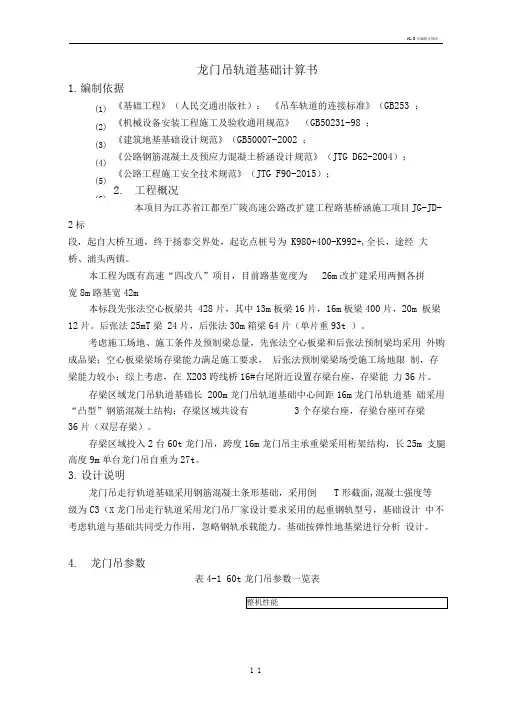

龙门吊轨道基础计算书1. 编制依据《基础工程》（人民交通出版社）； 《吊车轨道的连接标准》（GB253 ； 《机械设备安装工程施工及验收通用规范》 （GB50231-98 ； 《建筑地基基础设计规范》（GB50007-2002 ；《公路钢筋混凝土及预应力混凝土桥涵设计规范》 （JTG D62-2004）； 《公路工程施工安全技术规范》（JTG F90-2015）；2. 工程概况本项目为江苏省江都至广陵高速公路改扩建工程路基桥涵施工项目 JG-JD-2标段，起自大桥互通，终于扬泰交界处，起讫点桩号为 K980+400-K992+,全长，途经 大桥、浦头两镇。

本工程为既有高速“四改八”项目，目前路基宽度为 26m 改扩建采用两侧各拼宽8m 路基宽42m本标段先张法空心板梁共 428片，其中13m 板梁16片，16m 板梁400片，20m 板梁12片。

后张法25mT 梁 24片，后张法30m 箱梁64片（单片重93t ）。

考虑施工场地、施工条件及预制梁总量，先张法空心板梁和后张法预制梁均采用 外购成品梁；空心板梁梁场存梁能力满足施工要求， 后张法预制梁梁场受施工场地限 制，存梁能力较小；综上考虑，在 X203跨线桥16#台尾附近设置存梁台座，存梁能 力36片。

存梁区域龙门吊轨道基础长 200m 龙门吊轨道基础中心间距16m 龙门吊轨道基 础采用“凸型”钢筋混凝土结构；存梁区域共设有3个存梁台座，存梁台座可存梁36片（双层存梁）。

存梁区域投入2台60t 龙门吊，跨度16m 龙门吊主承重梁采用桁架结构，长25m 支腿高度9m 单台龙门吊自重为27t 。

3. 设计说明龙门吊走行轨道基础采用钢筋混凝土条形基础，采用倒T 形截面,混凝土强度等级为C3（X 龙门吊走行轨道采用龙门吊厂家设计要求采用的起重钢轨型号，基础设计 中不考虑轨道与基础共同受力作用，忽略钢轨承载能力。

基础按弹性地基梁进行分析 设计。

4. 龙门吊参数表4-1 60t 龙门吊参数一览表(1) (2) (3) (4) (5) (6)名称门式起重机额定起重量（t ）60 跨度（m ）16电源 380V, 50HZ,三相四线型号SGHY60-25A3起升高度（m ）工作级别 A3 起升速度min立面图图4-2 龙门吊结构示意图5005. 计算工况轨道基础上两台龙门吊同时走行，轨道总长200m 选用50m 进行分析。

1 相关计算书1.1 工程概况配置1台10t-17m门式起重机，起重机满载总重37t，均匀分布在4个轮上，理论计算轮压：f=mg/4=37*1.8/4=90.65kN为确保安全起见，按1.5系数将轮压设计值提高到140kN进行设计。

基础梁拟采用500mm*1200mm矩形截面钢筋混凝土条形基础梁，长度根据现场实际情况施工，轨道梁设置在场地持力层上，混凝土强度等级为C25。

基础设计中不考虑轨道与基础的共同受力作用，忽略钢轨承载能力不计，按半无限弹性地基梁进行设计。

1.2 梁的截面特性混凝土梁采用C25混凝土，抗压强度25MPa。

设计采用条形基础，如图所示，轴线至梁底距离：y1=d2=0.52=0.25my2=d−y1=0.5−0.25=0.25m图1.2-1 基础梁截面简图梁的截面惯性矩：I=1/3(by23+by13)=0.0125m4梁的截面抵抗矩：W=Id−y1=0.01250.4−0.25=0.083m3混凝土的弹性模量：E c=2.80×104KN/m2截面刚度：E c I=0.0125∗2.8∗104=350KN/m21.3 按反梁法计算地基的净反力和基础梁的截面弯矩假定基底反力均匀分布，如图所示，每米长度基底反力值为：p =∑F L ⁄=4∗14020∗2+30=8.0KN/m 若根据脚架荷载和基底均布反力，按静定梁计算截面弯矩，则结果表明梁不受脚架端约束可以自有挠曲的情况。

反梁法则把基础梁当成以脚架端为不动支座的三跨不等跨连续梁，当底面作用以均布反力p=8.0kN/m 时，支座反力等于支座左右截面剪力绝对值之和，查《建筑施工计算手册》附表2-16得：l 1=20 q =8.0KN/mn =l 2/l 1=30/20=1.521*ql M φ= 1*ql V φ=////右左V V R +=表1.3-1 三跨不等跨连续梁的弯矩、剪力计算系数表由计算结果可见，支座反力与轮压荷载相比产生不均匀力，将支座不均匀力分布于支座两侧各1/3跨度范围，最终反梁法得到的各截面弯矩小于第一次分配弯矩，故采用Mb 最大值进行配筋验算。

龙门吊基础计算书一、工程概况和16T龙门吊共用同一轨道。

二、龙门吊检算1、设计依据①龙门吊使用以及受力要求②施工场地布置要求③地铁施工规范2、设计参数：①从安全角度出发，按g=10N/kg计算。

② 16吨龙门吊自重：59吨， G1=59×1000×10=590KN；16吨龙门吊载重：16吨， G2=16×1000×10=160KN；16吨龙门吊4个轮子每个轮子的最大承重：G3=（590000/2+160000）/2=227.5KN③ 45吨龙门吊自重：133吨， G4=13.3×1000×10=1330KN；45吨龙门吊载重：45吨， G5=45×1000×10=450KN；45吨龙门吊8个轮子每个轮子的最大承重：G6=（1330000/2+450000）/4=278.75KN④混凝土强度：普通混凝土强度C30，C=2×1000=2000KPa⑤钢板垫块面积：0.20×0.25=0.05 m2⑥ 16吨龙门吊边轮间距：L1：7.5m⑦ 45吨龙门吊边轮间距：L2：8.892m3、受力分析与强度验算：只用45吨龙门吊进行受力分析，因为其单个轮子的荷载大于16吨龙门吊的单个轮子荷载，一旦其受力分析和强度验算能够满足，16吨龙门吊的也能满足。

45吨龙门吊受力图如下：龙门吊受力分析图3.1、按照规范要求，全部使用16吨龙门吊和45吨龙门吊使用说明推荐的P43大车钢轨。

3.2、根据受力图，两条钢轨完全作用于其下面的混凝土结构上的钢块，钢块镶嵌在混凝土上，故而进行混凝土强度验证：假设：（1）整个钢轨及其基础结构完全刚性（安装完成后的钢轨及其结构是不可随便移动的）。

（2）每台龙门吊完全作用在它的边轮间距内（事实上由于整个钢轨极其基础是刚性的，所以单个龙门吊作用的长度应该长于龙门吊边轮间距）。

即：龙门吊作用在钢轨上的距离是：L1=7.5m ，L2=8.892m根据压力压强计算公式：压强=压力/面积，转换得：面积=压力/压强要使得龙门吊对地基混凝土的压强小于2MPa才能达到安全要求。

65t 龙门吊基础设计1、设计依据1.1、《基础工程》； 1。

2、地质勘探资料；1.3、龙门吊生产厂家提所供有关资料；1。

4、《建筑地基基础设计规范》（GB50007-2002)； 1。

5、《砼结构设计规范》（GB50010—2002）. 2、设计说明勘探资料显示：场地内2。

3m 深度地基的承载力为125KPa ，冻深0.8m,故选取基础埋深m h 0.1 。

龙门吊行走轨道基础采用钢筋砼条形基础，为减少砼方量,基础采用倒T 形截面,混凝土强度等级为C20。

龙门吊行走轨道根据龙门吊厂家设计要求采用P43型起重钢轨，基础设计中不考虑轨道与基础的共同受力作用,忽略钢轨承载能力不计；基础按弹性地基梁进行分析设计。

4022022025120040403035353535930N3φ8@350N2φ10N4φ8@350N1φ12N2φ10N1φ12N5φ8@350基础钢筋布置图1：10图—2.1 基础横截面配筋图（单位:mm ）通过计算及构造的要求，基础底面配置24φ12；箍筋选取φ8＠350；考基础顶面配置5φ12与箍筋共同构成顶面钢筋网片,以提高基础的承载能力及抗裂性；其他按构造要求配置架立筋,具体见图-2.1 横截面配筋图。

基础顶面预埋钢板用于焊接固定轨道钢扣片或预埋φ12钢筋用于固定钢轨。

为保证基础可自由伸缩,根据台座布置情况,每46m 设置一道20mm 宽的伸缩缝，两侧支腿基础间距38m ，基础位置根据制梁台座位置确定，具体见龙门吊基础图。

3、设计参数选定 3.1、设计荷载根据龙门吊厂家提供资料显示，65t 龙门吊行走台车最大轮压：KN P 253max =，现场实际情况，龙门吊最大负重仅40t ，故取计算轮压：KN P 200=； 砼自重按26.0KN/m 3 计，土体容重按2.7KN/m 3计。

3。

2、材料性能指标 （1）、C20砼轴心抗压强度：MPa f c 6.9= 轴心抗拉强度：MPa f t 10.1= 弹性模量：MPa E c 41055.2⨯=（2)、钢筋I 级钢筋：MPa f y 210=，MPa f y 210'=II 级钢筋：MPa f y 300=，MPa f y 300'=(3）、地基根据探勘资料取地基承载力特征值：KPa f a 125= 地基压缩模量:MPa E s 91.3= 3.3、基础梁几何特性截面惯性矩:40417.0m I =4、地基验算 4。

广东省龙川至怀集公路TJ31标钢筋加工厂龙门吊基础计算书1、龙门吊基础设计方案我项目钢筋加工厂龙门吊为24m宽，有效起重重量为10T，龙门吊为MH-10-24型，该龙门吊起吊能力为10T的门吊，门吊自重按12T计算。

基础采用条形基础，每隔10m设置一道2cm宽的沉降缝，宽100cm，高50cm，基础采用C20砼，纵向受力钢筋采用两层共六根Φ12mm带肋钢筋，箍筋采用Φ10mm光圆钢筋，箍筋间距为200mm，具体尺寸如图1-1，1-2所示。

图1-2 龙门吊轨道基础断面图2、基底地质情况基底为较软弱的红粘土，经实测地基承载力为160～180Kpa ，采用换填的方法提高地基承载力，基底换填0.3m 厚的碎石渣，未压实，按松散考虑，地基基本承载力为σ0为180kPa ，在承载力计算时取最小值160Kp 。

查《路桥施工计算手册》中碎石渣的变形模量E 0=29～65MPa ，红粘土的变形模量E 016～39MPa,为安全起见，取碎石渣的变形模量E 0=29 MPa ，红粘粘土16MPa 。

3、建模计算3.1、力学模型简化基础内力计算按弹性地基梁计算，用有限元软件Midas Civil2010进行模拟计算。

即把钢筋砼梁看成梁单元，将地基看成弹性支承。

龙门吊自重按12T 计算，总重22T ，两个受力点，单点受集中力11T ，基础梁按10m 长计算。

具体见图3-3。

图3-1 力学简化模型3.2、弹性支撑刚度推导根据《路桥施工计算手册》可知，荷载板下应力P 与沉降量S 存在如下关系：230(1)10cr P b E s ωυ-=-⨯其中：E0-----------地基土的变形模量，MPa ；ω-----------沉降量系数，刚性正方形板荷载板ω=0.88；刚性圆形荷载板ω=0.79；ν-----------地基土的泊松比，为有侧涨竖向压缩土的侧向应变与竖向压缩应变的比值；Pcr-----------p-s 曲线直线终点所对应的应力，MPa ；s-------------与直线段终点所对应的沉降量，mm ；b-------------承压板宽度或直径，mm ；不妨假定地基的变形一直处在直线段，这样考虑是比较保守也是可行的。

****************龙门吊走行轨基础结构设计计算书计算：复核：审核：***********************铺轨基地龙门吊走行轨基础结构设计１．设计计算N上不荷载=N龙门吊+N起吊能力N上部荷载—上部总荷载N龙门吊—两台龙门吊荷载（每台自重44吨）N—两台龙门吊的吊装能力（每台额定起重量为20吨）N上不荷载=57×9.8+16×9.8×2=872.2KN每个龙门吊脚处的轴载为P=872.2/4=218KN设荷载影响范围沿龙门吊走行方向为40cm, 基础宽度为40cm，基础构件厚度为40cm, 走行轨采用50kg/m钢轨, 轨底宽度为114mm, 则基础受力面积为40×114=4560mm²则基础竖向承受的荷载为F＝218000／4560m²=47.8MPa当基础下层处于不稳定状态时, 基础可能处于简支状态,基础采用C30砼, 设计抗压强度为16.5 MPa, 设计抗拉强度为1.5MPa。

基础沿纵向,下边缘弯矩和横截面惯性矩为如图1：M1=218000×200=43600000NmmW1=(1/6)×bh²=400×4002/6=10666666.67mm3取动荷载冲击系数为1.2, 基础下层的弯拉应力为σ=M/Wσ1=43600000×1.2/10666666.67=4.9MPa＞1.5MPa基础沿横向,下边缘弯矩和横截面惯性矩为如图2：M2=218000×200=43600000NmmW2=(1/6)×bh²=500×4002/6=13333333.33 mm3σ=M/Wσ2=43600000×1.2/10666666.67=4.9MPa＞1.5MPa根据计算计算结果，采用C30混凝土基础不能满足龙门架的承重能力。

固采用C30的钢筋混凝土基础。

龙门吊基础计算书
龙门吊基础计算书
工程概况：
福州市轨道交通6号线2标3工区盾构始发井场地，需要
安装1台MG50门式起重机，以供盾构施工时器材的垂直运输。

因盾构区间较短，暂定安装1台50t龙门吊进行作业。

龙门吊检算：
1、设计依据：龙门吊使用以及受力要求、施工场地布置
要求、地铁施工规范。

2、设计参数：
2.1、材料性能指标：C30砼、f=1
3.8MPa、轴心抗压强度：c=4、弹性模量：Ec=3.0×10^7 MPa；R235钢筋：fsd=195MPa；HRB335钢筋：fsd=280MPa。

2.2、基础截面的拟定及钢筋的配置：基础截面采用倒T 形，钢筋布置如图
3.3-1所示，下侧受拉钢采用10根B16钢筋，上侧受压钢筋采用3根B16钢筋。

根据基础抗冲剪破坏公式进行计算，考虑到钢轨的作用，龙门吊轮压荷载P应简化成一段均布荷载作用在倒T型轨道基础上。

最大轮压为382KN，每两个轮为一组。

根据侧立面图，进行冲切验算。

附件一1 预制梁场龙门吊计算书1.1工程概况1.1.1工程简介本项目预制梁板形式多样，分别为预制箱梁、空心板及T梁，其中最重的是30m 组合箱梁中的边梁，一片重达105t。

预制梁场拟采用两台起吊能力为100t的龙门吊用于预制梁的出槽，其龙门吊轨道之间跨距为36.7m。

1.1.2地质情况预制梁场基底为粉质粘土。

查《路桥施工计算手册》中碎石土的变形模量E0=29～65MPa，粉质粘土16～39MPa，考虑最不利工况，统一取粉质粘土的变形莫量E0=16 MPa。

临建用地经现场动力触探测得实际地基承载力大于160kpa。

1.2基础设计及受力分析1.2.1龙门吊轨道基础设计龙门吊轨道基础采用倒T型C30混凝土条形基础，基础底部宽80cm，上部宽40cm。

每隔10m设置一道2cm宽的沉降缝。

基础底部采用8根Φ16钢筋作为纵向受拉主筋，顶部放置4根Φ12钢筋作为抗负弯矩主筋，每隔40cm设置一道环形箍筋。

，箍筋采用HPB235Φ10mm光圆钢筋，箍筋间距为40cm，具体尺寸如图1.2.1-1、1.2.1-2所示。

图1.2.1-1 龙门吊轨道基础设计图图1.2.2-2 龙门吊轨道基础配筋图1.2.2受力分析梁场龙门吊属于室外作业，当风力较大或降雨时候应停止施工。

当起吊最重梁板（105t）且梁板位于最靠近轨道位置台座的时候为最不利工况。

图1.2-1 最不利工况所处位置单个龙门吊自重按G1=70T估算，梁板最重G2=105t。

起吊最重梁板时单个天车所受集中荷载为P，龙门吊自重均布荷载为q。

P=G1/2=105×9.8/2=514.5KN （1-1）q=G2/L=70×9.8/42=16.3KN/m （1-2）当处于最不利工况时单个龙门吊受力简图如下：`图1.2-3 龙门吊受力示意图龙门吊竖向受力平衡可得到：N1+N2=q×L+P （1-3）取龙门吊左侧支腿为支点，力矩平衡得到：N2×L=q×L×0.5L+P×3.5 （1-4）由公式（1-3）（1-4）可求得N1=869.4KN，N2=331.1KN龙门吊单边支腿按两个车轮考虑，两个车轮之间距离为6m，对受力较大支腿进行分析，受力简图如下所示：图1.2-4 支腿单车轮受力示意图受力较大的单边支腿竖向受力平衡可得N1=N+N （1-5）由公式（1-5）得出在最不利工况下，龙门吊单个车轮所受最大竖向应力为N=434.7KN1.3建模计算1.3.1力学模型简化对龙门吊轨道基础进行力学简化，基础内力计算按弹性地基梁计算，用有限元软件Midas Civil2015进行模拟计算。

龙门吊基础计算书（最终）⼴东省龙川⾄怀集公路TJ31标钢筋加⼯⼚龙门吊基础计算书1、龙门吊基础设计⽅案我项⽬钢筋加⼯⼚龙门吊为24m宽，有效起重重量为10T，龙门吊为MH-10-24型，该龙门吊起吊能⼒为10T的门吊，门吊⾃重按12T计算。

基础采⽤条形基础，每隔10m设置⼀道2cm宽的沉降缝，宽100cm，⾼50cm，基础采⽤C20砼，纵向受⼒钢筋采⽤两层共六根Φ12mm带肋钢筋，箍筋采⽤Φ10mm光圆钢筋，箍筋间距为200mm，具体尺⼨如图1-1，1-2所⽰。

图1-2 龙门吊轨道基础断⾯图2、基底地质情况基底为较软弱的红粘⼟，经实测地基承载⼒为160～180Kpa ，采⽤换填的⽅法提⾼地基承载⼒，基底换填0.3m 厚的碎⽯渣，未压实，按松散考虑，地基基本承载⼒为σ0为180kPa ，在承载⼒计算时取最⼩值160Kp 。

查《路桥施⼯计算⼿册》中碎⽯渣的变形模量E 0=29～65MPa ，红粘⼟的变形模量E 016～39MPa,为安全起见，取碎⽯渣的变形模量E 0=29 MPa ，红粘粘⼟16MPa 。

3、建模计算3.1、⼒学模型简化基础内⼒计算按弹性地基梁计算，⽤有限元软件Midas Civil2010进⾏模拟计算。

即把钢筋砼梁看成梁单元，将地基看成弹性⽀承。

龙门吊⾃重按12T 计算，总重22T ，两个受⼒点，单点受集中⼒11T ，基础梁按10m 长计算。

具体见图3-3。

图3-1 ⼒学简化模型3.2、弹性⽀撑刚度推导根据《路桥施⼯计算⼿册》可知，荷载板下应⼒P 与沉降量S 存在如下关系：230(1)10cr P b E s ωυ-=-?其中：E0-----------地基⼟的变形模量，MPa ；ω-----------沉降量系数，刚性正⽅形板荷载板ω=0.88；刚性圆形荷载板ω=0.79；ν-----------地基⼟的泊松⽐，为有侧涨竖向压缩⼟的侧向应变与竖向压缩应变的⽐值；Pcr-----------p-s 曲线直线终点所对应的应⼒，MPa ；s-------------与直线段终点所对应的沉降量，mm ；b-------------承压板宽度或直径，mm ；不妨假定地基的变形⼀直处在直线段，这样考虑是⽐较保守也是可⾏的。

10t 龙门吊机走道基础计算书一、概述为满足钢筋制作的需要,在钢筋制梁区域设置1台10t 龙门吊机。

龙门吊机跨度14m ，净高9m 。

龙门吊机配备10t 电动葫芦一台。

根据吊机轨道地基承载力要求和钢筋场地地质条件，10t 龙门吊机轨道基底需夯实，并采用钢筋混凝土条形基础作为龙门吊机的走道。

1. 3q2. 公式：02)(2'0'2=+-++）（‘a A h A b n x b A A n x s s s s —a I 受压区换算截面对中性轴的惯性矩；—a S 受压区换算截面对中性轴的面积矩；—s A 受拉区钢筋的截面积；—'s A 受压区钢筋的截面积；—cm a 5=受拉钢筋重心至受拉混凝土边缘的距离；'5a cm =—受压钢筋重心至受压混凝土边缘的距离；030525h h a cm =-=-=—截面有效高度；—x 混凝土受压区高度；—y 受压区合力到中性轴的距离；—b 基础的宽度；—n 钢筋的弹性模量与混凝土的变形模量之比；M Z 。

A.由公式得：2210210(4.5 4.5)(4.525 4.55)04040x x ⨯⨯++-⨯+⨯=2 4.567.50x x +-=得x =6.3cm 由公式得：322140 6.310 4.5(6.35)34140 6.310 4.5(6.35)2y ⨯⨯+⨯⨯-==⨯⨯+⨯⨯-(cm) 025 6.3422.7Z h x y =-+=-+=(cm)由公式得：316101574.522.7s s M A Z σ⨯===⨯<200(MPa)合格 由公式得： 157 6.3 5.31025 6.3c σ=⨯=-<7.0(MPa)合格 由公式得： 032100.5τ⨯==<][2-tp σ=0.73(MPa)合格。

龙门吊基础计算书一、示意图基础类型：刚性基础计算形式：验算截面尺寸剖面:二、基本参数1．依据规范《建筑地基基础设计规范》（GB 50007－2002）《混凝土结构设计规范》（GB 50010－2002）《简明高层钢筋混凝土结构设计手册（第二版）》2．几何参数：自动计算所得尺寸：B1 = 300 mm, B = 114 mmH1 = 250 mm基础埋深d = 0.40 m3．荷载值：(1)作用在基础顶部的基本组合荷载( l = 1m 范围内的荷载)F = 100.00 kNM y = 0.00 kN·mV x = 0.00 kN折减系数K s = 1.35(2)作用在基础底部的弯矩设计值绕Y轴弯矩: M0y = M y＋V x·H1 = 0.00＋0.00×0.25 = 0.00 kN·m(3)作用在基础底部的弯矩标准值绕Y轴弯矩: M0yk = M0y/K s = 0.00/1.35 = 0.00 kN·m 4．基础几何特性：底面积：S =(B1＋B2)×l = 0.60×1.0 = 0.60 m2绕Y轴抵抗矩：W y = (1/6)·l·(B1+B2)2 = (1/6)×1.0×0.602 = 0.06 m3三、计算过程1．修正地基承载力计算公式：按《建筑地基基础设计规范》（GB 50007－2002）下列公式验算：f a = f ak＋ηb·γ·(b－3)＋ηd·γm·(d－0.5) (式5.2.4)式中：f ak = 150.00 kPaηb = 0.00，ηd = 1.00γ = 20.00 kN/m3γm = 20.00 kN/m3b = 0.60 m，d = 0.40 m如果b ＜3m，按b = 3m, 如果b > 6m，按b = 6m如果d ＜0.5m，按d = 0.5mf a = f ak＋ηb·γ·(b－3)＋ηd·γm·(d－0.5)= 150.00＋0.00×20.00×(3.00－3.00)＋1.00×20.00×(0.50－0.50)= 150.00 kPa修正后的地基承载力特征值f a = 150.00 kPa2．轴心荷载作用下地基承载力验算计算公式：按《建筑地基基础设计规范》（GB 50007－2002）下列公式验算：p k = (F k＋G k)/A (5.2.4－1)F k = F/K s = 100.00/1.35 = 74.07 kNG k = 20S·d = 20×0.60×0.40 = 4.80 kNp k = (F k＋G k)/S = (74.07＋4.80)/0.60 = 131.46 kPa ≤ f a，满足要求。

龙门吊轨道基础验算初步设计：龙门吊轨道基础截面尺寸暂定高*宽=0.4*0.6，纵向上下各布置3根Φ16通长钢筋，箍筋选用φ10钢筋间距25cm布置，选用C20砼1、荷载计算，荷载取80t龙门吊提一片16m空心板移动时的的荷载空心板混凝土取a=9m³空心板钢筋d=1.4t80T龙门吊自重取b=30t混凝土容重r=26KN/m³安全系数取1.2，动荷载系数取1.4集中荷载F=1.2*1.4（a*r+b*10+d*10）=1.2*1.4（9*26+30*10+1.4*10）=920.64KN龙门吊轮距为L=6.6m，计算轮压为F1=920.64/4=230.16KN均布荷载为钢轨和砼基础自身重量，取1m基础计算其对应地基承载力P0=（0.1*10+0.6*0.4*26）*1.2=7.24KPa我们采用“弹性地基梁计算程序2.0”计算基底反力和弯矩，忽略钢轨对荷载分布的影响，在龙门吊轮子处简化为集中荷载230.16KN“弹性地基梁计算程序2.0”界面图地基压缩模量Es取35MPa，地基抗剪强度指标CK取40当龙门吊运行到轨道末端时，取10m轨道基础计算，计算结果：此时基底最大反力为端头处144.9KN，其所受压强P1=144.9/（0.6*1.1）=219.5KPa此处填方为宕渣填筑，承载力取300KPa＞P0+P1此时为基础顶面受拉，最大弯矩为228.4抗拉钢筋配筋计算公式为As=M/(0.9H0*fy)As——钢筋截面积M ——截面弯矩H0——有效高度Fy——二级钢筋抗拉强度取335MPa一级钢筋抗拉强度为235 MPa代入计算得As=228.4/（0.9*0.37*335*1000）=0.002047㎡=2047mm²考虑到基础顶面布置有截面积为1493mm²的钢轨，我们在顶面布置3根Φ16钢筋当龙门吊运行在正常区间内时，取16.6m基础进行计算，计算结果为：此时基底作用力均小于P1，最大正弯矩为153.71，考虑到顶面17cm高的钢轨，底层钢筋有效高度取0.54m，顶层钢筋有效高度取0.20m。

中铁十局沈铁公路桥梁合同段100t龙门吊基础计算书一、基本计算参数1、起吊梁板时龙门吊单边荷载以龙门吊将T梁横移到单边时为最不利受力考虑，则每台龙门吊每边最大承载g1=980/2=490KN。

因此龙门吊在纵向边缘上T梁梁板承载最大，承载为g1=490KN。

2、龙门吊自重（一台）按800KN计，则龙门吊单边轨道梁承载g2=800/2=400KN。

3、轨道和轨道基础偏安全取每延米自重g3=1×（1.0×0.6+0.3×0.5）×2.5×10=18.75KN/m二、、轨道梁地基承载力验算轨道基础采用C30钢筋混凝土，台阶式设置，上部为宽50cm，高30cm，下部宽100cm，高60cm，龙门吊脚宽按7m计，轨道应力扩散只考虑两个脚间距离，砼应力不考虑扩散则：轨道梁受压力验算：P=g1+g2+g3=490+400+7×18.75=908.75KN轨道基础砼应力为：σ=γ0P/A=1.4×908.75/7=0.182MPa<[σ]=30MPa轨道基础地基承载力验算地基应力计算:σ=( g1+g2+g3)/A= 908.75÷7÷1=181.75KPa预制场地经换填山皮土碾压之后，承载力标准值为f k=250KPa，可见：σ=181.75KPa<f k=250KPa，轨道基础地基承载力满足要求。

四、龙门吊基础详见附图附图：中铁十局沈铁公路桥梁合同段预制场100t龙门吊轨道基础示意图计算：复核：欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
