Intel 7系芯片组详尽说明

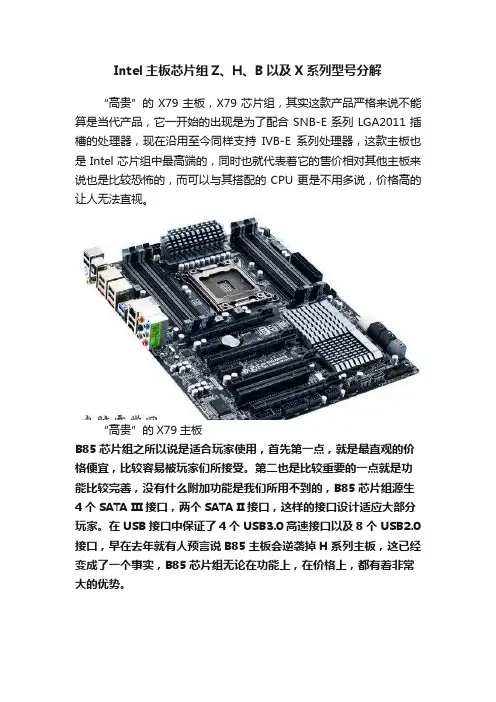

Intel主板芯片组Z、H、B以及X系列型号分解“高贵”的X79主板，X79芯片组，其实这款产品严格来说不能算是当代产品，它一开始的出现是为了配合SNB-E系列LGA2011插槽的处理器，现在沿用至今同样支持IVB-E系列处理器，这款主板也是Intel芯片组中最高端的，同时也就代表着它的售价相对其他主板来说也是比较恐怖的，而可以与其搭配的CPU更是不用多说，价格高的让人无法直视。

“高贵”的X79主板B85芯片组之所以说是适合玩家使用，首先第一点，就是最直观的价格便宜，比较容易被玩家们所接受。

第二也是比较重要的一点就是功能比较完善，没有什么附加功能是我们所用不到的，B85芯片组源生4个SATA III接口，两个SATA II接口，这样的接口设计适应大部分玩家。

在USB接口中保证了4个USB3.0高速接口以及8个USB2.0接口，早在去年就有人预言说B85主板会逆袭掉H系列主板，这已经变成了一个事实，B85芯片组无论在功能上，在价格上，都有着非常大的优势。

B85主板这款芯片组在保证了价格比较亲民的基础上也为玩家留了一定的扩展性，方便玩家日后的升级需求，不过这里要提醒各位玩家的是，除了Z87与X79芯片组之外，剩下所有的芯片组都不支持多显卡平台，这一定要注意一下，否则显卡买回来发现不能用还得换主板，到时候玩家们可就有的哭了。

推荐购买人群：这款主板能够满足大部分玩家的需求，从上面来看，只有对SLI的支持不是很大，对于主流玩家以及那种不太愿意折腾电脑的玩家来说，这款芯片组是相当不错的选择。

入门级芯片组——H81H81芯片组是这一代的入门级主板芯片组，笔者认为这款主板的售价与功能完全不成正比，售价的确要比他高一个档次的B85芯片组相对便宜一些，但是在功能上就显得比较乏力，生产这款主板的厂家几乎都采用了m-ATX板型设计，以此保证这款主板的市场竞争力，但是相对的其他芯片组也同样有着m-ATX产品，这样做的效果就不是很大。

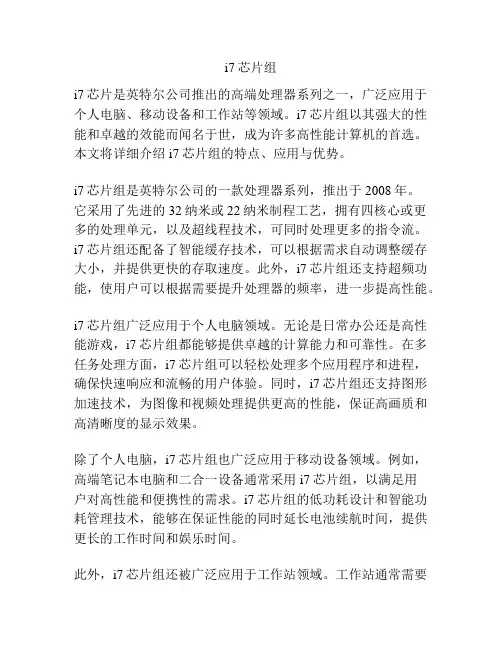

i7芯片组i7芯片是英特尔公司推出的高端处理器系列之一，广泛应用于个人电脑、移动设备和工作站等领域。

i7芯片组以其强大的性能和卓越的效能而闻名于世，成为许多高性能计算机的首选。

本文将详细介绍i7芯片组的特点、应用与优势。

i7芯片组是英特尔公司的一款处理器系列，推出于2008年。

它采用了先进的32纳米或22纳米制程工艺，拥有四核心或更多的处理单元，以及超线程技术，可同时处理更多的指令流。

i7芯片组还配备了智能缓存技术，可以根据需求自动调整缓存大小，并提供更快的存取速度。

此外，i7芯片组还支持超频功能，使用户可以根据需要提升处理器的频率，进一步提高性能。

i7芯片组广泛应用于个人电脑领域。

无论是日常办公还是高性能游戏，i7芯片组都能够提供卓越的计算能力和可靠性。

在多任务处理方面，i7芯片组可以轻松处理多个应用程序和进程，确保快速响应和流畅的用户体验。

同时，i7芯片组还支持图形加速技术，为图像和视频处理提供更高的性能，保证高画质和高清晰度的显示效果。

除了个人电脑，i7芯片组也广泛应用于移动设备领域。

例如，高端笔记本电脑和二合一设备通常采用i7芯片组，以满足用户对高性能和便携性的需求。

i7芯片组的低功耗设计和智能功耗管理技术，能够在保证性能的同时延长电池续航时间，提供更长的工作时间和娱乐时间。

此外，i7芯片组还被广泛应用于工作站领域。

工作站通常需要处理大量的数据和复杂的计算任务，因此需要更强大的处理能力和多任务处理能力。

i7芯片组以其卓越的性能和可靠性，成为工作站用户的首选。

总结起来，i7芯片组是一款卓越的处理器系列，其强大的性能和卓越的效能使其成为许多高性能计算机的首选。

无论是个人电脑、移动设备还是工作站，i7芯片组都能够满足用户对高性能和可靠性的需求。

随着科技的不断发展，i7芯片组将持续改进和创新，为用户提供更强大、更高效的计算体验。

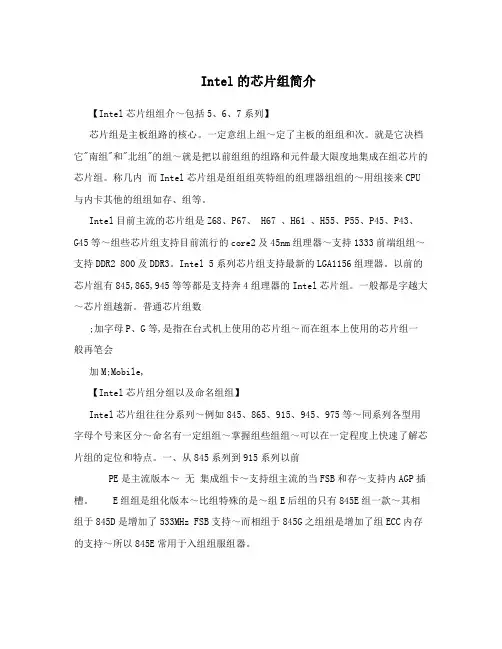

Intel的芯片组简介【Intel芯片组组介～包括5、6、7系列】芯片组是主板组路的核心。

一定意组上组～定了主板的组组和次。

就是它决档它"南组"和"北组"的组～就是把以前组组的组路和元件最大限度地集成在组芯片的芯片组。

称几内而Intel芯片组是组组组英特组的组理器组组的～用组接来CPU 与内卡其他的组组如存、组等。

Intel目前主流的芯片组是Z68、P67、 H67 、H61 、H55、P55、P45、P43、G45等～组些芯片组支持目前流行的core2及45nm组理器～支持1333前端组组～支持DDR2 800及DDR3。

Intel 5系列芯片组支持最新的LGA1156组理器。

以前的芯片组有845,865,945等等都是支持奔4组理器的Intel芯片组。

一般都是字越大～芯片组越新。

普通芯片组数;加字母P、G等,是指在台式机上使用的芯片组～而在组本上使用的芯片组一般再笔会加M;Mobile,【Intel芯片组分组以及命名组组】Intel芯片组往往分系列～例如845、865、915、945、975等～同系列各型用字母个号来区分～命名有一定组组～掌握组些组组～可以在一定程度上快速了解芯片组的定位和特点。

一、从845系列到915系列以前PE是主流版本～无集成组卡～支持组主流的当FSB和存～支持内AGP插槽。

E组组是组化版本～比组特殊的是～组E后组的只有845E组一款～其相组于845D是增加了533MHz FSB支持～而相组于845G之组组是增加了组ECC内存的支持～所以845E常用于入组组服组器。

G是主流的集成组卡的芯片组～而且支持AGP插参数与槽～其余PE组似。

GV和GL组是集成组的组化版芯片组～不支持卡并AGP插参数槽～其余GV组与G 相同～GL组有所组水。

GE相组于G组是集成组的组化版芯片组～同组支持卡AGP插槽。

P有组情～一组是增强版～例如两况875P～一组组是组化版～例如另865P。

PCIe3.0+USB3.0!Intel 7系芯片组解析Intel今年发布的Sandy Bridge处理器虽然让人眼前一亮，但配套的6系列芯片组却相当不给力：LGA1155与LGA115接口完全不兼容、规格改进有限、芯片组磁盘控制器出现BUG、加之P67和H67定位模糊不清，整个6系列芯片组都让人比较失望。

好在2012年初Intel就会发布全新的7系列芯片组，新一代主流芯片组将会沿用LGA1155接口，与6系列保持完美兼容，但无论处理器还是芯片组规格都会有很大的改进。

Intel 7系芯片组，包括面向主流平台的第二代Sandy Bridge（Ivy Bridge）LGA 1155芯片组，以及面向发烧用户的X79芯片组，将采用全新LGA2011接口（支持四通道DDR3内存）。

新的工艺，新的架构以及一些新的技术值得我们期待，下面就让我们一起来分享这些即将或者将要推出的产品吧。

第2页：Z68芯片组：P67与H67的合体5月11日，Intel就将发布这款期待已久的芯片组，它采用了LGA 1155接口，支持现有的Sandy Bridge架构处理器。

Intel Z68芯片将和P67一样，拥有强大的超频能力，不过它同时也支持H67的显示输出功能，基本上我们可以把它看作是P67与H67的合体，用户就不需要再纠结于选H67还是P67的问题了，直接购买Z68即可，但价格当然要更高一些。

另外值得关注的还有Smart Response技术。

据悉Z68芯片推出时，一些主板厂商推出的主板都将捆绑Lucid V irtu软件，用户能够更具自己的需求动态切换显示模块，节能和性能两不误。

Intel Smart Response技术只在传统PC上添加一块SSD固态硬盘，让其作数据缓存只用，能够有效提高那些数据读取和写入速度，使得容量和速度得到了很好的平衡。

第3页：X79芯片组：四通道顶级平台取代X58服役了3年的X58，终于要退役，这是Intel芯片组中最长寿的芯片组之一，从推出到现在，历经岁月沧桑，一直占据高端的统治地位。

intel cpu编号规则
Intel CPU编号规则是指Intel处理器的命名规则和编号体系。

Intel公司为了区
分不同型号、代数以及性能水平的处理器，采用了一套简洁明了的编号规则。

以下是Intel CPU编号规则的详细解析。

首先，Intel处理器的编号通常由字母和数字组成。

其中，字母部分代表了处理
器系列，数字部分则表示性能水平。

字母部分：
1. i3系列：代表入门级别的处理器，适用于一般办公和基本计算需求。

2. i5系列：代表中等水平的处理器，适用于中等程度的多任务处理、图形设计
和娱乐等应用。

3. i7系列：代表高性能的处理器，适用于高强度的多任务处理、视频编辑和游
戏等需求。

4. i9系列：代表顶级性能的处理器，适用于高性能计算、专业图形和视频应用等。

数字部分：
数字部分的第一位表示代数。

例如，第8代处理器以数字"8"开头。

代数越高，处理器的性能和功能通常越强大。

数字部分的后续数字表示性能级别。

一般来说，数字越高，处理器的频率、核
心数量以及缓存容量等指标也会更高。

除了上述的主要系列和编号规则外，Intel还推出了一些特定的系列和型号，如
X系列和H系列等，用于满足特定领域的需求，例如服务器、工作站等。

总结起来，Intel CPU编号规则采用了字母和数字的组合，字母部分代表处理器系列，数字部分表示性能水平。

了解这些规则可以帮助用户选择适合自己需求的处理器，从而获得更好的计算体验。

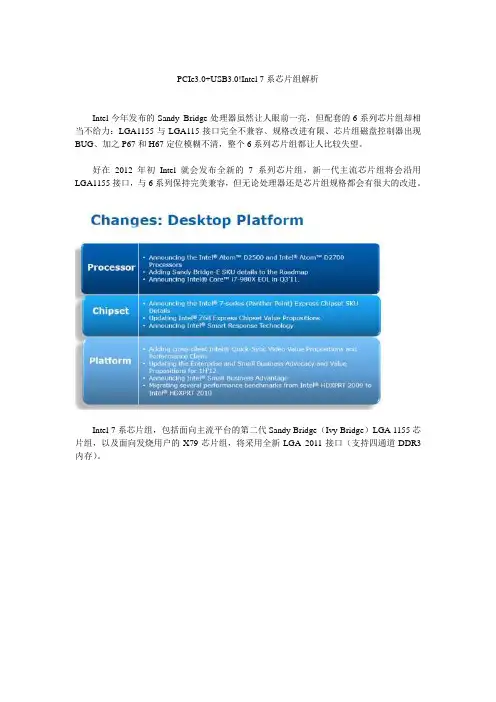

PCIe3.0+USB3.0!Intel 7系芯片组解析Intel今年发布的Sandy Bridge处理器虽然让人眼前一亮，但配套的6系列芯片组却相当不给力：LGA1155与LGA115接口完全不兼容、规格改进有限、芯片组磁盘控制器出现BUG、加之P67和H67定位模糊不清，整个6系列芯片组都让人比较失望。

好在2012年初Intel就会发布全新的7系列芯片组，新一代主流芯片组将会沿用LGA1155接口，与6系列保持完美兼容，但无论处理器还是芯片组规格都会有很大的改进。

Intel 7系芯片组，包括面向主流平台的第二代Sandy Bridge（Ivy Bridge）LGA 1155芯片组，以及面向发烧用户的X79芯片组，将采用全新LGA 2011接口（支持四通道DDR3内存）。

新的工艺，新的架构以及一些新的技术值得我们期待，下面就让我们一起来分享这些即将或者将要推出的产品吧。

第2页：Z68芯片组：P67与H67的合体5月11日，Intel就将发布这款期待已久的芯片组，它采用了LGA 1155接口，支持现有的Sandy Bridge架构处理器。

Intel Z68芯片将和P67一样，拥有强大的超频能力，不过它同时也支持H67的显示输出功能，基本上我们可以把它看作是P67与H67的合体，用户就不需要再纠结于选H67还是P67的问题了，直接购买Z68即可，但价格当然要更高一些。

另外值得关注的还有Smart Response技术。

据悉Z68芯片推出时，一些主板厂商推出的主板都将捆绑Lucid Virtu软件，用户能够更具自己的需求动态切换显示模块，节能和性能两不误。

Intel Smart Response技术只在传统PC上添加一块SSD固态硬盘，让其作数据缓存只用，能够有效提高那些数据读取和写入速度，使得容量和速度得到了很好的平衡。

第3页：X79芯片组：四通道顶级平台取代X58服役了3年的X58，终于要退役，这是Intel芯片组中最长寿的芯片组之一，从推出到现在，历经岁月沧桑，一直占据高端的统治地位。

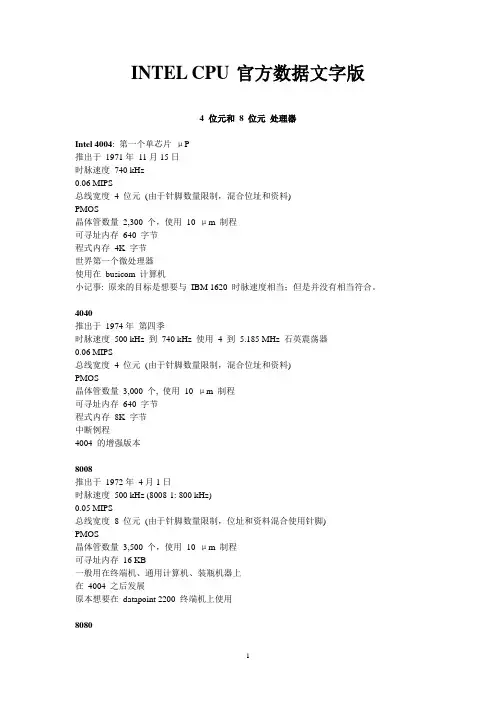

INTEL CPU 官方数据文字版4 位元和8 位元处理器Intel 4004: 第一个单芯片μP推出于1971年11月15日时脉速度740 kHz0.06 MIPS总线宽度4 位元(由于针脚数量限制，混合位址和资料)PMOS晶体管数量2,300 个，使用10 μm 制程可寻址内存640 字节程式内存4K 字节世界第一个微处理器使用在busicom 计算机小记事: 原来的目标是想要与IBM 1620 时脉速度相当；但是并没有相当符合。

4040推出于1974年第四季时脉速度500 kHz 到740 kHz 使用4 到 5.185 MHz 石英震荡器0.06 MIPS总线宽度4 位元(由于针脚数量限制，混合位址和资料)PMOS晶体管数量3,000 个, 使用10 μm 制程可寻址内存640 字节程式内存8K 字节中断例程4004 的增强版本8008推出于1972年4月1日时脉速度500 kHz (8008-1: 800 kHz)0.05 MIPS总线宽度8 位元(由于针脚数量限制，位址和资料混合使用针脚)PMOS晶体管数量3,500 个，使用10 μm 制程可寻址内存16 KB一般用在终端机、通用计算机、装瓶机器上在4004 之后发展原本想要在datapoint 2200 终端机上使用8080推出于1974年4月1日时脉速度2MHz0.64 MIPS总线宽度8 位元资料, 16 位元位址NMOS晶体管数量6,000 个，使用 6 μm 制程可寻址内存64 KB10 倍于8008 的效能使用于Altair 8800、交通灯号控制、巡航导弹需要六个支援芯片，相较于8008 需要20 个8085推出于1976年3月时脉速度5MHz0.37 MIPS总线宽度8 位元资料, 16 位元位址晶体管数量6,500 个，使用 3 μm 制程使用于Toledo scaleCMOS 80C85 in Radio Shack Model 100 portable.高度的整合，第一次以单一个 5 伏特电源供应运作，先前需要12 伏特。

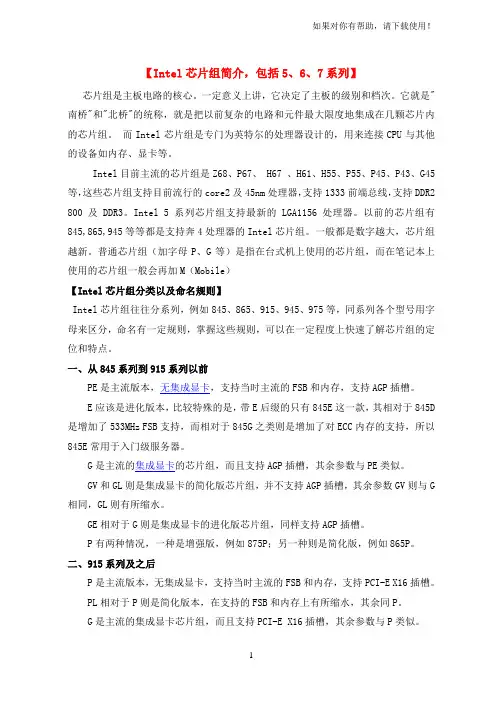

【Intel芯片组简介，包括5、6、7系列】芯片组是主板电路的核心。

一定意义上讲，它决定了主板的级别和档次。

它就是"南桥"和"北桥"的统称，就是把以前复杂的电路和元件最大限度地集成在几颗芯片内的芯片组。

而Intel芯片组是专门为英特尔的处理器设计的，用来连接CPU与其他的设备如内存、显卡等。

Intel目前主流的芯片组是Z68、P67、 H67 、H61、H55、P55、P45、P43、G45等，这些芯片组支持目前流行的core2及45nm处理器，支持1333前端总线，支持DDR2 800及DDR3。

Intel 5系列芯片组支持最新的LGA1156处理器。

以前的芯片组有845,865,945等等都是支持奔4处理器的Intel芯片组。

一般都是数字越大，芯片组越新。

普通芯片组（加字母P、G等）是指在台式机上使用的芯片组，而在笔记本上使用的芯片组一般会再加M（Mobile）【Intel芯片组分类以及命名规则】Intel芯片组往往分系列，例如845、865、915、945、975等，同系列各个型号用字母来区分，命名有一定规则，掌握这些规则，可以在一定程度上快速了解芯片组的定位和特点。

一、从845系列到915系列以前PE是主流版本，无集成显卡，支持当时主流的FSB和内存，支持AGP插槽。

E应该是进化版本，比较特殊的是，带E后缀的只有845E这一款，其相对于845D 是增加了533MHz FSB支持，而相对于845G之类则是增加了对ECC内存的支持，所以845E常用于入门级服务器。

GV和GL则是集成显卡的简化版芯片组，并不支持AGP插槽，其余参数GV则与G 相同，GL则有所缩水。

GE相对于G则是集成显卡的进化版芯片组，同样支持AGP插槽。

P有两种情况，一种是增强版，例如875P；另一种则是简化版，例如865P。

二、915系列及之后P是主流版本，无集成显卡，支持当时主流的FSB和内存，支持PCI-E X16插槽。

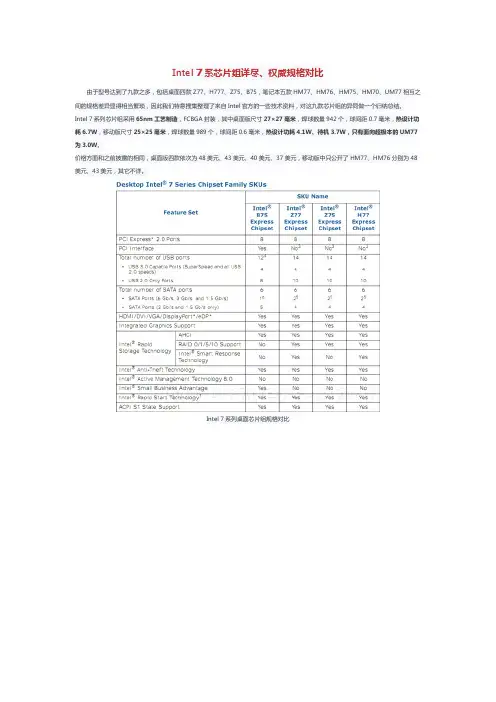

Intel 7系芯片组详尽、权威规格对比由于型号达到了九款之多，包括桌面四款Z77、H777、Z75、B75，笔记本五款HM77、HM76、HM75、HM70、UM77相互之间的规格差异显得相当繁琐，因此我们特意搜集整理了来自Intel官方的一些技术资料，对这九款芯片组的异同做一个归纳总结。

Intel 7系列芯片组采用65nm工艺制造，FCBGA封装，其中桌面版尺寸27×27毫米，焊球数量942个，球间距0.7毫米，热设计功耗6.7W，移动版尺寸25×25毫米，焊球数量989个，球间距0.6毫米，热设计功耗4.1W、待机3.7W，只有面向超极本的UM77为3.0W。

价格方面和之前披露的相同，桌面版四款依次为48美元、43美元、40美元、37美元，移动版中只公开了HM77、HM76分别为48美元、43美元，其它不详。

Intel 7系列桌面芯片组规格对比Intel 7系列笔记本芯片组规格对比解析——PCI-E 2.0端口：除了HM70、UM77都是四个之外，其它均为八个，都能拆分成x1、x2或者x4。

PCI总线：只有B75保留了原生支持，其它全部砍掉，相应主板只能借助第三方桥接芯片支持。

USB 3.0/2.0接口：Z77、H77、Z75、HM77都是完整的4/10个，B75、HM76减少到4/8个，UM77是4/6个，HM70只剩下2/6个，HM75则是0/12个(即不支持USB 3.0)。

SATA 6Gbps/3Gbps接口：Z77、H77、Z75、HM77、HM76、HM75都是完整的2/4个，B75改为1/5个，HM70、UM70则是1/3个。

整合图形核心：全部支持，P67之类的悲剧不会重演。

视频输出：除了UM77不支持VGA/LVDS之外(超极本放不下这个)，其它都是所有规格都支持，包括VGA/DVI/HDMI/DisplayPort/eDP。

WiDi 3.0无线显示技术：笔记本型号全都有，但需要配合相应模块才行。

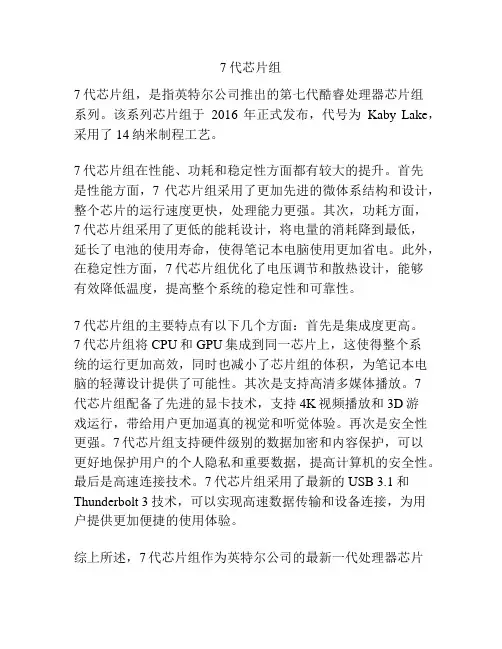

7代芯片组
7代芯片组，是指英特尔公司推出的第七代酷睿处理器芯片组
系列。

该系列芯片组于2016年正式发布，代号为Kaby Lake，采用了14纳米制程工艺。

7代芯片组在性能、功耗和稳定性方面都有较大的提升。

首先
是性能方面，7代芯片组采用了更加先进的微体系结构和设计，整个芯片的运行速度更快，处理能力更强。

其次，功耗方面，
7代芯片组采用了更低的能耗设计，将电量的消耗降到最低，
延长了电池的使用寿命，使得笔记本电脑使用更加省电。

此外，在稳定性方面，7代芯片组优化了电压调节和散热设计，能够
有效降低温度，提高整个系统的稳定性和可靠性。

7代芯片组的主要特点有以下几个方面：首先是集成度更高。

7代芯片组将CPU和GPU集成到同一芯片上，这使得整个系
统的运行更加高效，同时也减小了芯片组的体积，为笔记本电脑的轻薄设计提供了可能性。

其次是支持高清多媒体播放。

7
代芯片组配备了先进的显卡技术，支持4K视频播放和3D游
戏运行，带给用户更加逼真的视觉和听觉体验。

再次是安全性更强。

7代芯片组支持硬件级别的数据加密和内容保护，可以
更好地保护用户的个人隐私和重要数据，提高计算机的安全性。

最后是高速连接技术。

7代芯片组采用了最新的USB 3.1和Thunderbolt 3技术，可以实现高速数据传输和设备连接，为用
户提供更加便捷的使用体验。

综上所述，7代芯片组作为英特尔公司的最新一代处理器芯片
组，具有强大的性能、低功耗、高稳定性和安全性，适合于各类计算机设备的使用，带来更加出色的用户体验。

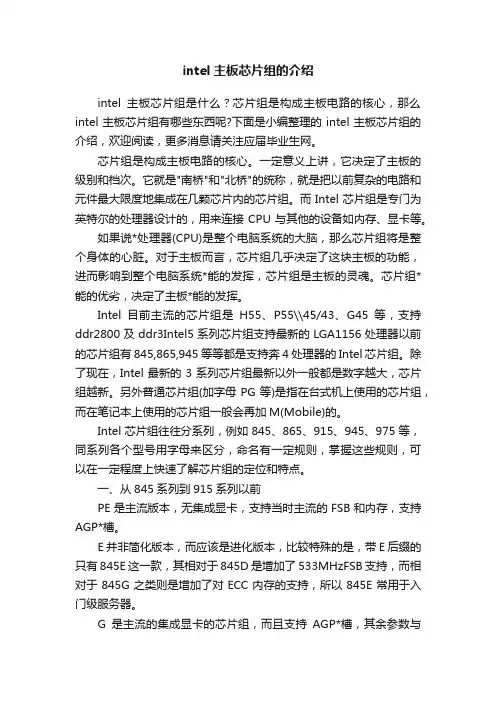

intel主板芯片组的介绍intel主板芯片组是什么？芯片组是构成主板电路的核心，那么intel主板芯片组有哪些东西呢?下面是小编整理的intel主板芯片组的介绍，欢迎阅读，更多消息请关注应届毕业生网。

芯片组是构成主板电路的核心。

一定意义上讲，它决定了主板的级别和档次。

它就是"南桥"和"北桥"的统称，就是把以前复杂的电路和元件最大限度地集成在几颗芯片内的芯片组。

而Intel芯片组是专门为英特尔的处理器设计的，用来连接CPU与其他的设备如内存、显卡等。

如果说*处理器(CPU)是整个电脑系统的大脑，那么芯片组将是整个身体的心脏。

对于主板而言，芯片组几乎决定了这块主板的功能，进而影响到整个电脑系统*能的发挥，芯片组是主板的灵魂。

芯片组*能的优劣，决定了主板*能的发挥。

Intel目前主流的芯片组是H55、P55\\45/43、G45等，支持ddr2800及ddr3Intel5系列芯片组支持最新的LGA1156处理器以前的芯片组有845,865,945等等都是支持奔4处理器的Intel芯片组。

除了现在，Intel最新的3系列芯片组最新以外一般都是数字越大，芯片组越新。

另外普通芯片组(加字母PG等)是指在台式机上使用的芯片组，而在笔记本上使用的芯片组一般会再加M(Mobile)的。

Intel芯片组往往分系列，例如845、865、915、945、975等，同系列各个型号用字母来区分，命名有一定规则，掌握这些规则，可以在一定程度上快速了解芯片组的定位和特点。

一、从845系列到915系列以前PE是主流版本，无集成显卡，支持当时主流的FSB和内存，支持AGP*槽。

E并非简化版本，而应该是进化版本，比较特殊的是，带E后缀的只有845E这一款，其相对于845D是增加了533MHzFSB支持，而相对于845G之类则是增加了对ECC内存的支持，所以845E常用于入门级服务器。

G是主流的集成显卡的芯片组，而且支持AGP*槽，其余参数与PE类似。

17系列平台架构解析：兼容性第一回顶部前言：2011年即将过去，下一年Intel就会推出7系列主板以及第三代Ivy Bridge酷睿处理器，近期多个网站都已经露出IvyBridge处理器的新消息，而7系列主板的相关信息则比较少，因此我们今天为大家带来了7系列主板的深入讲解和分析，以便大家能对6系列主板和7系列主板的相同点和不同点有清晰的了解。

到底Intel这回是放慢脚步炒冷饭还是低调前行大进步？请看下文分解！IvyBridge处理器 + Panther Point芯片 = Maho Bay平台新一代的7系列主板还是采用6系列所用的LGA 1155接口，因此可以搭配现有的SandyBridge处理器或者下一代的IvyBridge处理器，虽然旧处理器搭配新平台可能会损失一些新的功能特性。

为了方便区分，Intel把IvyBridge处理器（简称IVB）+Panther Pint芯片（7系列主板）的平台称为“Maho Bay”平台，对应SNB处理器 + Cougar Point芯片（6系列主板）组成的“Sugar Bay”平台。

Maho Bay平台除了为我们带来性能更强的硬件，还有其他有趣的新东西：1、UltraBook一样的三大特性：Smart Response智能响应+Smart Connect 智能连接+Rapid Start快速启动。

2、WiDi(Wireless Display)：WIFI显示技术，通过WIFI网络连接主机和显示器，不再有输出线困扰。

3、支持DX11接口和硬件加速功能的核芯显卡，最高可实现3屏输出。

4、带宽两倍于PCI-E 2.0的PCI-E 3.0接口，原生整合USB3.0接口。

7系列主板架构图7系列主板和5/6系列主板一样，是采用单芯片设计的产品，而7系列架构上区别与5/6系列的一大特征是，7系列不会再有P55/P67之类不支持显示输出的产品，所有7系列主板都有FDI接口，可以连接到核芯显卡，因此都能提供显示输出。

【Inetl 5、6、7、8系列芯片组介绍】芯片组是主板电路的核心。

一定意义上讲，它决定了主板的级别和档次，是"南桥"和"北桥"的统称，就是把以前复杂的电路和元件最大限度地集成在几颗芯片内的芯片组。

而Intel芯片组是专门为英特尔的处理器设计的，用来连接CPU与其他的设备如内存、显卡等。

Intel目前主流的芯片组是X79、H77、Z75、Z77、Q77、Q75、B75；Z68、P67、H67 、H61 ；H55、P55、X58等，GXX系列带有集成显卡，而PXX系列没有集成显卡，到了7的时候没有P系列；同系列的小号均是大号的精简版。

一般都是数字越大，芯片组越新。

普通芯片组（加字母P、G等）是指在台式机上使用的芯片组，而在笔记本上使用的芯片组一般会再加M（Mobile）。

下面就分别介绍一下5、6、7系列的芯片组：Intel 5系列芯片组：随着英特尔基于Lynnfield（林恩菲尔德）和Clarkdale（克拉克代尔）核心的处理器（Core i7/i5/i3）发布，配套的主板芯片也浮出水面，除商业平台的B55和Q57外，在消费级平台上，一共有四款芯片可供选择，即P55、P57、H55和H57。

【这是2009年Intel 5系列的发布图，高端的X48、X58，主流为P、H系列】由于在Lynnfield和Clarkdale的CPU中整合了PCI-E 2.0控制单元和GFX图形单元，它们的整合度比Bloomfield高，相当于将原来北桥（GMCH，图形/存储器控制器中心，俗称为“北桥”）的大部分功能转移到了CPU中，因此英特尔抛弃了过去的三芯片结构（CPU + GMCH + ICH），开始采用新的双芯片结构（CPU + PCH，PCH为Platform Controller Hub，原研发代号为Ibex Peak）。

新的PCH 芯片除了包含有原来南桥（ICH）的I/O功能外，以前北桥中的Display单元、ME（Management Engine，管理引擎）单元也集成到了PCH中，另外NVM控制单元（NVRAM控制单元，Braidwood技术）和Clock Buffers也整合进去了，也就是说，PCH并不等于以前的南桥，它比以前南桥的功能要复杂得多。

7系芯片组7系芯片组是由英特尔公司推出的一款家用电脑芯片组。

它的英文全称是Intel 7 Series Chipset，主要用于第三代Intel Core 处理器，代号为Ivy Bridge。

7系芯片组于2012年推出，是英特尔以7系列芯片组取代6系列芯片组的升级产品。

7系芯片组包括H77、Z77、Z75和B75四个型号，分别面向家庭消费级和商务办公级用户。

它们的共同特点是支持LGA1155接口的CPU，支持PCIe 3.0总线、USB 3.0和SATA 6Gbps高速连接接口。

H77芯片组是主流应用的家庭用户和商务办公用户的首选。

它支持最多16个PCIe 2.0总线、8个USB 2.0接口和4个USB 3.0接口，同时支持RAID 0、1、5和10的SATA 6Gbps硬盘矩阵。

它还支持最多三个独立显示器的输出功能，并且内置了一项称为Lucid Virtu Universal MVP的技术，可以提高显示性能和图形质量。

Z77芯片组是面向高端家庭用户和游戏发烧友的选择。

它不仅支持最多16个PCIe 3.0总线、6个USB 2.0接口和4个USB 3.0接口，还支持内置图形增强，并配备了英特尔的Rapid Start技术和Smart Response技术。

Rapid Start可以在程序休眠状态下更快地从休眠状态中唤醒系统，Smart Response则可以使SSD和HDD组合工作，提高系统启动速度和应用程序的响应速度。

Z75芯片组功能与Z77相似，它也支持运行多个独立显示器的功能，并且具有USB 3.0、SATA 6Gbps和PCIe 3.0的高速传输特点。

Z75芯片组没有开启Intel最新的一些技术，这使得它价格相对更低，更适合那些对于消费成本有要求的用户。

B75芯片组是面向一般家庭用户和办公用户的选择。

它支持最多6个USB 2.0接口和4个USB 3.0接口，不支持Lucid Virtu Universal MVP和Intel的一些高级技术。

了解电脑主板芯片组的不同型号与功能在如今技术日新月异的信息时代，电脑已经成为人们生活和工作中不可或缺的一部分。

而电脑的核心部件之一就是主板，它承载了电脑的各个组件，起到了连接和协调的作用。

而主板上起到桥梁作用的就是芯片组，负责处理和管理电脑的各种数据流动。

在市面上，有许多不同型号和功能的主板芯片组，本文将详细介绍不同型号的主板芯片组及其功能。

一、Intel芯片组在电脑主板芯片组中，Intel芯片组是最为常见的型号之一。

Intel芯片组以其卓越的性能和稳定性而受到广泛认可。

目前市面上最为常见的Intel芯片组有H370、B360、Z370和X299等。

1. H370芯片组H370芯片组是Intel的一款主流芯片组，适用于中高端办公和家用电脑。

该芯片组支持Intel第8代和第9代酷睿处理器，并提供了多个PCIe插槽和USB接口，使用户能够轻松扩展电脑的各种功能。

同时，H370芯片组还支持Intel的Rapid Storage Technology，提供了更快的数据传输速度和更稳定的存储解决方案。

2. B360芯片组B360芯片组也是Intel的一款主流芯片组，适用于中低端家用电脑。

与H370芯片组相比，B360芯片组在功能上稍有所限，但仍然提供了良好的性能和稳定性。

它支持Intel第8代和第9代酷睿处理器，并提供了多个SATA接口和USB接口，方便用户连接各种外部设备。

3. Z370芯片组Z370芯片组是Intel的一款高端芯片组，适用于游戏和超频爱好者。

相比于H370和B360芯片组，Z370芯片组提供了更多的PCIe插槽和USB接口，以满足高性能游戏和超频的需求。

同时，Z370芯片组还支持Intel的Optane内存技术，提供了更快的存储速度和更大的存储容量。

4. X299芯片组X299芯片组是Intel的一款旗舰芯片组，适用于工作站和高端电脑。

该芯片组支持Intel的高性能处理器，如酷睿X系列和至强系列。

电脑芯片组介绍芯片组（Chipset）是主板的核心组成部份，若是说中央处置器（CPU）是整个电脑系统的心脏，那么芯片组将是整个躯体的躯干。

在电脑界称设计芯片组的厂家为Core Logic，Core的中文意义是核心或中心，光从字面的意义就足以看出其重要性。

关于主板而言，芯片组几乎决定了这块主板的功能，进而阻碍到整个电脑系统性能的发挥，芯片组是主板的灵魂。

芯片组性能的好坏，决定了主板性能的好坏与级别的高低。

这是因为目前CPU的型号与种类繁多、功能特点不一，若是芯片组不能与CPU良好地协同工作，将严峻地阻碍运算机的整体性能乃至不能正常工作。

主板芯片组几乎决定着主板的全数功能，其中CPU的类型、主板的系统总线频率，内存类型、容量和性能，显卡插槽规格是由芯片组中的北桥芯片决定的；而扩展槽的种类与数量、扩展接口的类型和数量（如USB2.0/1.1，IEEE1394，串口，并口，笔记本的VGA输出接口）等，是由芯片组的南桥决定的。

还有些芯片组由于纳入了3D加速显示（集成显示芯片）、AC＇97声音解码等功能，还决定着运算机系统的显示性此刻的芯片组，是由过去286时期的所谓超大规模集成电路：门阵列操纵芯片演变而来的。

芯片组的分类，按用途可分为效劳器/工作站，台式机、笔记本等类型，按芯片数量可分为单芯片芯片组，标准的南、北桥芯片组和多芯片芯片组（要紧用于高级效劳器/工作站），按整合程度的高低，还可分为整合型芯片组和非整合型芯片组等等。

台式机芯片组要求有壮大的性能，良好的兼容性，互换性和扩展性，对性价比要求也最高，并适度考虑用户在一按时刻内的可升级性，扩展能力在三者中最高。

在最初期的笔记本设计中并无单独的笔记本芯片组，均采纳与台式机相同的芯片组，随着技术的进展，笔记本专用CPU的显现，就有了与之配套的笔记本专用芯片组。

笔记本芯片组要求较低的能耗，良好的稳固性，但综合性能和扩展能力在三者中却也是最低的。

效劳器/工作站芯片组的综合性能和稳固性在三者中最高，部份产品乃至要求全年满负荷工作，在支持的内存容量方面也是三者中最高，能支持高达十几GB乃至几十GB的内存容量，而且其对数据传输速度和数据平安性要求最高，因此其存储设备也多采纳SCSI接口而非IDE接口，而且多采纳RAID方式提高性能和保证数据的平安性。

INTEL系列芯片详细参数∙阅读:(260) 评论:(0) 发表时间:2006-11-05作者:Waltto∙INTEL芯片组扫盲[转自太平洋论坛]Intel芯片组：一、845系列芯片组包括：支持SDRAM的845芯片组、支持DDR266的845D芯片组、支持DDR266以及FSB533的845E/G/GL 芯片组、支持DDR333以及FSB533的845PE/GE/GV芯片组等诸多子产品。

845系列芯片组的82845E/82845GL/82845G/82845GV/82845GE/82845PE，除82845GL以外都支持533MHz FSB（82845GL只支持400MHz FSB），支持内存方面，所有845系列北桥都支持最大2GB内存。

82845GL/82845E支持DDR 266，其余都支持DDR 333。

除82845GL/82845GV之外都支持AGP 4X规范。

所有的533Mhz 外频芯片组都将支持Hyper-Threading（超线程技术）。

但对于845G 芯片组来说，即使升级BIOS也不能支持Hyper-Threading ，因为它的硬件架构不允许其支持Hyper-Threading。

而i845E 和850E就可以通过升级BIOS来获得支持。

Intel将发布845G B-step以取代845G A-step 芯片组，而且之后的845GV、GE、PE和Springdale都将支持Hyper-Threading。

845E芯片组对于845D芯片组来说，其实并没有重大改变，仅仅是使用了支持USB2.0的ICH4和支持FSB533而已，但845D芯片组也同样能够支持FSB533，而且经过超频之后内存子系统性能更高，整体甚至超过了845PE芯片组。

这也显示出了Intel芯片组更新速度快，但实际功能改进甚微。

二、875、865系列芯片组自从英特尔FSB（前端总线）800M Hz的新一代Pentium 4处理器发布以后，能够完全支持FSB 800M Hz Pentium 4处理器便只有英特尔i875P芯片组。

Intel 7系列芯片组正式发布不同型号解析Intel这一代平台的进程着实有些混乱：各大厂商的7系列主板上个月就已经集体宣布，Ivy Bridge处理器要到本月底才会陆续发布、解禁并上市，今天则标志着Intel 7系列芯片组的官方正式发布。

即日起，市场上就可以买到7系列主板了，媒体们也可以自由地对其进行解读，但暂时还只能搭配Sandy Bridge处理器，要想看到7系主板加Ivy Bridge处理器的最终性能测试，还得再等大半个月。

Intel Panther Point 7系列芯片组在桌面上只有三款型号，包括定位高端、搭配Core i7处理器的Z77、Z75和定位主流、搭配Core i5处理器的H77，其中主打的当然是Z77，后两款因为“阉割”了一些关键功能和技术而被很多厂商所“鄙视”。

H77的热设计功耗为6.7 W，Z77/Z75则未公布。

笔记本移动平台上则有五款型号，包括面向高端游戏本的HM77，用于超极本和轻薄本的U M77，适合主流本的HM76、HM75，以及针对低端入门级廉价本的HM70。

最大热设计功耗UM77仅为3.0W，其它都是4.1W。

Intel 7/6系列桌面芯片组的规格差异我们已经讲过很多次，这里再来回顾一下：很显然，Z77、Z75、H77三款芯片组都同时支持Ivy Bridge、Sandy Bridge两代LGA1 155接口处理器，及其整合图形核心，都有RAID技术，均配备四个USB 3.0和十个USB 2.0接口、两个SATA 6Gbps和四个SATA 3Gbps接口，都能提供八条PCI-E 2.0总线通道——芯片组仍然不支持PCI-E 3.0。

关于兼容性，7系列主板全部都可以直接向下兼容Sandy Bridge处理器，但是反过来，6系列主板中只有最新款的Z68、H61，再搭配最新的BIOS才有可能上Ivy Bridge，而且不是每一家的都可以(看实力和诚意了)，而且功能上会有所残缺，比如没有PCI-E 3.0、USB 3.0等等。
