单片机原理及应用系统设计单片机原理及应用系统设计单片机（Microcontroller，简称MCU）是集成了微处理器、存储器、输入/输出接口及其他功能模块的一种集成电路芯片，其内部包含了CPU、RAM、ROM、定时器/计数器、串口、ADC/DAC、中断控制器等多个功能模块，可用于控制系统、数据采集、嵌入式系统、家用电器、汽车电子等许多领域中。
单片机的组成结构主要包括中央处理器（CPU）、存储器（ROM、RAM、EEPROM）、输入/输出接口（I/O）、时钟/定时器、中断/外部中断、串口通信、模拟输入/输出等模块。
其中，中央处理器是单片机的“心脏”，它执行单片机内部各种指令，进行逻辑运算、算术运算等操作；存储器用来存储程序和数据，ROM主要存储程序代码，RAM用来存储程序运行时所需的数据和临时变量；输入/输出接口是单片机和外部设备（如LED、LCD、继电器等）的链接带，通过输入输出接口可以实现单片机对外部设备的控制和监测；时钟/定时器用来产生精确定时信号，对于实时控制、时间测量、定时定量控制等应用非常重要；中断/外部中断是单片机的一种高效机制，在单片机运行过程中，如碰到紧急事件需要优先处理，可以启用中断机制，优先处理中断程序；串口通信用来实现单片机与另一台设备之间的通信功能，是单片机进行通信应用中较常用的接口；模拟输入/输出可实现单片机对外部采集信号的转换。
单片机的应用系统设计是单片机在应用领域中所体现出来的具体项目，包括了硬件和软件两个方面的内容。
硬件设计主要包括单片机的选型、外设的选择、电源设计、信号输入/输出设计等；软件设计则主要是对单片机进行编程，构造出相应的应用程序，实现对硬件系统的控制。
单片机在嵌入式系统中应用非常广泛，包括家用电器、工业自动化、汽车电子、医疗器械、安防监控等多个领域。
在家用电器中，单片机能够实现家电的自动控制、显示、调节等多种功能，如洗衣机控制、空调控制、电磁灶控制、电子钟表控制等；在工业自动化中，单片机的功能应用更为广泛，应用于生产线的控制、物流系统的管理、环保系统的监测、电子银行等多个领域；在汽车电子中，单片机的功能主要体现在行车电子控制系统、车载音响、泊车雷达系统等方面，具有多种控制、监测、显示、操作等功能；在医疗器械领域中，单片机主要应用于病人监测、给药控制、设备控制等多个方面，通过单片机系统的运行，实现对病情的掌控；在安防监控领域中，单片机系统具备事件监测、报警输出、视频监视等多种功能，使得安防系统可以实现更加精确、高效、智能的控制。
《单片机应用系统设计》课程教学大纲一、本课程的地位、作用和任务本课程是在学生学完电子技术类基础课程和微机应用类基础课程之后，为加强对学生技术应用能力的培养而开设的体现电子技术、计算机技术综合应用的综合性课程。
本课程的任务是使学生获得单片机应用系统设计的基本理论、基本知识与基本技能，掌握单片机应用系统各主要环节的设计、调试方法，并了解单片机在测量、控制等电子技术应用领域的应用。
初步具备应用单片机进行设备技术改造、产品开发的能力。
二、理论教学内容绪论单片机概述0．1 引言0．2 单片机的特点0．3 单片机的发展0．4 MCS-51单片机系列简介第一章MCS–51单片机的结构和原理1. 1 单片机的内部结构1. 2 MCS–51的外部引脚及功能1. 3 MCS–51的存储器配置1. 4 并行输入／输出接口电路1. 5 时钟电路与时序1. 6 MCS –51最小系统设计第二章MCS-51的指令系统2．1 MCS-51指令系统概述2．2 数据传送类指令2．3 算术运算类指令2．4逻辑运算及移位类指令2．5 控制转移类指令2．6 布尔变量操作类指令第三章汇编语言程序设计3．1 汇编语言源程序的格式3．2 伪指令3．3 汇编语言程序举例第四章MCS—51的中断与定时4.1 MCS—51单片机的中断系统4.2 MCS–51的定时/计数器第五章存储器扩展技术5.1 概述5.2 程序存储器的扩展5.3 数据存储器的扩展5.4 PROME2及其扩展第六章Ｉ/Ｏ扩展技术6．1 Ｉ/Ｏ接口概述6．2 MCS-51并行Ｉ／Ｏ口的直接使用6．3 简单Ｉ／Ｏ扩展6．4 8255并行Ｉ／Ｏ口6．5 8155简介第七章键盘/显示器扩展技术7．1 单片机应用系统中的人机通道7．2 键盘及其接口7. 3 显示器及接口7．4 专用的8279键盘/显示器接口第八章模拟量输入/输出通道8.1 模拟量输入通道8.2 模拟量输出通道第九章MCS-51的串行通信9.1 串行通信基础9.2 串行接口的构成与工作方式9.3 串行口的典型应用9.4 单片机的多机通信9.5 RS-232C串行总线第十章应用程序设计技术10.1 智能仪表的一般结构10.2 单片机应用系统设计举例第十一章高性能单片机PIC16F8XX介绍11．1 PIC16F87X的特点11．2 PIC16F87X的结构与配置11．3 PIC16F87X的功能部件11．4 PIC16F87X的应用举例三、实践教学的内容和要求实验一联机仿真操作练习实验目的：进一步掌握开发工具的应用实验内容：学习PC机与开发机联机仿真的操作方法实验二指令系统和编程练习实验目的：掌握8051单片机常用指令的使用和编程实验内容：用8051单片机的常见指令编写简单的多字节加减法程序。
单片机原理及应用系统设计单片机是一种集成电路芯片，其中包含了微处理器、存储器、输入输出接口等功能模块。
它具有体积小、功耗低、性能高、可编程性强等特点，被广泛应用于各种电子设备和嵌入式系统中。
单片机原理和应用系统设计主要包括以下几个方面：1. 单片机的基本原理：单片机通常由CPU、存储器和外设接口等组成。
CPU负责执行指令，存储器用于储存指令和数据，外设接口用于与外部设备的连接。
2. 单片机的编程：单片机可以通过编写程序来实现各种功能。
常用的编程语言有汇编语言和高级语言（如C语言）。
编程时，需要先了解单片机的指令集和寄存器等硬件特性，然后使用适当的编译器将程序转换成机器码，最后通过下载工具将程序下载到单片机中执行。
3. 单片机应用系统的设计方法：在设计单片机应用系统时，首先需要明确系统的功能需求和硬件资源限制。
然后，依据需求选择适当的单片机型号，并设计硬件电路连接与外设接口。
接着，进行软件设计，编写相应的程序。
最后，通过仿真和测试验证系统的功能和性能。
4. 单片机应用系统案例：单片机在各个领域都有广泛的应用。
以家电控制为例，可以通过单片机设计实现智能家居系统。
通过单片机控制开关、传感器、驱动器等，实现家电设备的自动控制和远程控制，提高生活的便利性和舒适度。
5. 单片机的优点和挑战：单片机具有体积小、功耗低、成本低、可编程性强等优点，使得它在嵌入式系统中得到广泛应用。
但单片机的资源有限，编程和调试难度较大，对程序的效率和硬件资源的合理利用要求较高。
综上所述，单片机原理及应用系统设计涉及到单片机的原理、编程、应用系统设计方法、案例等方面内容。
掌握这些知识，可以帮助我们更好地理解和应用单片机技术，实现各种电子设备和嵌入式系统的设计与开发。
单片机应用系统设计开发主要步骤单片机应用系统的研究开发步骤，大概分为几个部分：1.策划阶段：策划阶段决定研发方向，是整个研发流程中的重中之重，所谓“失之毫厘谬以千里”。
所以一定“运筹决胜，谋定而动”。
策划有两大内涵：做什么怎么做1）项目需求剖析。
解决“做什么”“做到什么程度”问题。
对项目进行功能描绘，要能够知足用户使用要求。
对项目设定性能指标，要能够知足可测性要求。
全部的需求剖析结果应当落实到文字记录上。
2）整体设计，又叫纲要设计、模块设计、层次设计，都是一个意思。
解决“怎么做”“怎样战胜要点难题”问题。
以对项目需求剖析为依照，提出解决方案的假想，摸清要点技术及其难度, 明确技术主攻问题。
针对主攻问题展开调研工作 , 查找中外有关资料 , 确立初步方案，包含模块功能、信息流向、输入输出的描绘说明。
在这一步，仿真是进行方案选择时有力的决议支持工具。
3）在整体设计中还要区分硬件和软件的设计内容。
单片机应用开发技术是软硬件联合的技术 , 方案设计要衡量任务的软硬件分工。
硬件设计会影响到软件程序构造。
假如系统中增添某个硬件接口芯片, 而给系统程序的模块化带来了可能和方便, 那么这个硬件开支是值得的。
在无碍全局的状况下 , 以软件取代硬件正是计算机技术的优点。
4）进行整体设计时要注意，尽量采用可借鉴的成熟技术, 减少重复性劳动，同时还可以增添靠谱性，对设计进度也更具可展望性。
2.实行阶段之硬件设计策划好了以后就该落实阶段，有硬件也有软件。
跟着单片机嵌入式系统设计技术的飞快发展，元器件集成功能愈来愈强盛，设计工作重心也愈来愈向软件设计方面转移。
硬件设计的特色是设计任务前重后轻。
单片机应用系统的设计可区分为两部分: 一部分是与单片机直接接口的电路芯片有关数字电路的设计，如储存器和并行接口的扩展, 准时系统、中止系统扩展, 一般的外面设施的接口 , 甚至于 A/D 、 D/A 芯片的接口。
另一部分是与模拟电路有关的电路设计, 包含信号整形、变换、隔绝和采用传感器，输出通道中的隔绝和驱动以及履行元件的采用。

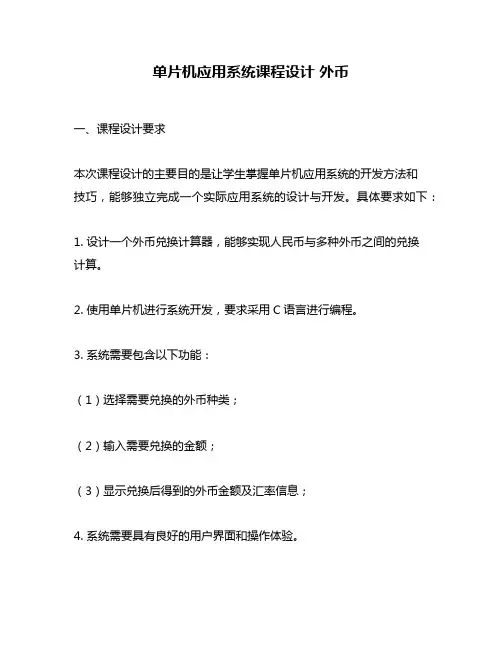

单片机应用系统课程设计外币一、课程设计要求本次课程设计的主要目的是让学生掌握单片机应用系统的开发方法和技巧，能够独立完成一个实际应用系统的设计与开发。
具体要求如下：1. 设计一个外币兑换计算器，能够实现人民币与多种外币之间的兑换计算。
2. 使用单片机进行系统开发，要求采用C语言进行编程。
3. 系统需要包含以下功能：（1）选择需要兑换的外币种类；（2）输入需要兑换的金额；（3）显示兑换后得到的外币金额及汇率信息；4. 系统需要具有良好的用户界面和操作体验。
二、系统设计方案1. 系统硬件部分本系统采用STC89C52RC单片机作为核心处理器，其主要特点是工作频率高、集成度高、易于编程。
同时，为了方便用户操作，还需要加入LCD液晶屏和按键模块。
具体硬件连接图如下所示：2. 系统软件部分本系统采用C语言进行编程，主要分为以下几个模块：（1）初始化模块：对单片机进行初始化设置，并初始化LCD液晶屏和按键模块。
（2）菜单模块：显示外币种类的菜单，并通过按键选择需要兑换的外币种类。
（3）输入金额模块：通过按键输入需要兑换的金额，同时进行数据校验。
（4）计算汇率模块：根据用户选择的外币种类和输入的金额，从预设的汇率表中获取汇率信息，并进行计算。
（5）显示结果模块：将计算得到的结果显示在LCD液晶屏上，同时提供返回菜单和重新输入金额等操作。
三、系统开发流程1. 系统初始化在系统初始化模块中，需要对单片机进行一系列初始化设置，包括端口设置、定时器设置、LCD液晶屏初始化等。
具体步骤如下：（1）设置端口：将各个端口设置为输入或输出状态，并初始化端口状态。
（2）定时器设置：对定时器进行配置，以便后续使用。
（3）LCD液晶屏初始化：对LCD液晶屏进行初始化设置，包括清屏、光标位置等。
2. 显示菜单在菜单模块中，需要将外币种类以列表形式显示出来，并通过按键选择需要兑换的外币种类。
具体步骤如下：（1）定义一个数组存储外币种类信息；（2）将数组中的信息逐个显示在LCD液晶屏上；（3）通过按键选择需要兑换的外币种类。
单片机应用系统设计技术-基于C语言编程课程设计概述单片机应用系统设计技术是现代电子技术中最重要的技术之一。
本课程旨在通过实践项目，提供基于C语言编程的单片机应用系统设计技术，为学生提供了一个理论与实践相结合的平台。
在该平台上，学生将通过设计并实现一个完整的基于单片机的应用系统，从而锻炼解决实际问题的能力，掌握单片机应用开发的基本原理和技术方法。
课程设计要求课程目标通过本课程的学习，学生应该掌握以下技能： 1. 了解单片机系统的结构；2.掌握C语言的基础知识；3.能够使用Keil C51编写单片机应用程序；4.理解通用串行总线（USB）和串行外设接口（SPI）等通信协议的基础知识；5.熟悉液晶显示屏，按键输入、模拟量采集等常用外设的原理；6.能够独立设计和实现从通讯硬件到单片机软件的完整项目。
项目要求通过本项目的实践，学生应该完成以下任务：1.设计一个基于单片机的应用系统，可以通过串行通信接口（UART）与PC机通信，完成数据的传输和处理；2.使用液晶显示屏和按键输入进行交互，通过按键控制显示内容，并能够实时采集和显示模拟量信号；3.独立设计和实现从通讯硬件到单片机软件的完整项目，包括硬件设计（包括电路原理图和PCB设计）和软件设计（包括Keil C51程序设计和系统测试）。
课程设计步骤第一步：系统设计根据项目要求，设计单片机系统结构图，并确定所需的外设和接口。
第二步：硬件设计根据系统设计的要求，进行硬件设计，包括PCB设计和电路原理图。
第三步：软件设计根据系统设计的要求，进行软件设计，包括Keil C51程序设计和系统测试。
第四步：调试测试完成硬件和软件的设计后，进行系统的调试测试，包括功能测试、性能测试和可靠性测试等。
第五步：项目评估根据学生的实际情况，在设计和实现完成后，评估项目的难度和质量，并进行总结和归纳，以便今后学习和工作中的借鉴。
常用单片机及其应用举例基于51单片机的应用1.基于51单片机的智能灯光控制系统2.基于51单片机的智能家居系统3.基于51单片机的数字锁控制系统4.基于51单片机的音乐播放器基于STM32单片机的应用1.基于STM32单片机的电子秤设计2.基于STM32单板机的湿度测量与显示系统3.基于STM32单片机的24小时温度监测系统4.基于STM32单板机的手势识别系统总结单片机应用系统设计技术是电子工程技术中不可或缺的基础技术之一。
单片机应用系统的设计与开发在当今科技飞速发展的时代，单片机作为一种集成度高、功能强大的微型计算机，已经广泛应用于各个领域。
从智能家居到工业自动化，从医疗设备到汽车电子，单片机的身影无处不在。
那么，如何设计和开发一个高效、稳定的单片机应用系统呢？这需要我们从多个方面进行考虑和实践。
一、需求分析在开始设计之前，充分了解和明确系统的需求是至关重要的。
这包括确定系统要实现的功能、性能指标、工作环境以及可能的限制条件等。
例如，如果是设计一个用于温度监测的单片机系统，我们需要明确测量的温度范围、精度要求、数据显示方式以及是否需要与其他设备进行通信等。
通过与客户或相关人员的沟通，以及对市场和现有类似产品的研究，可以更全面地把握需求。
同时，还需要对需求进行可行性分析，确保在技术、成本和时间等方面是可行的。
二、硬件设计硬件设计是单片机应用系统的基础。
首先，要选择合适的单片机型号。
这需要根据系统的需求来确定，例如处理能力、存储容量、引脚数量、功耗等。
常见的单片机品牌有 STM32、Arduino、PIC 等。
在确定单片机型号后，需要设计外围电路。
这包括电源电路、时钟电路、复位电路、输入输出接口电路等。
对于输入电路，要考虑信号的类型（模拟信号还是数字信号）、幅度和频率等，并选择合适的传感器和调理电路。
对于输出电路，要根据负载的类型和要求选择合适的驱动电路。
此外，还需要考虑电路板的布局和布线。
良好的布局和布线可以提高系统的稳定性和抗干扰能力。
要注意电源线和地线的宽度和走向，尽量减少信号的反射和串扰。
三、软件设计软件设计是实现单片机系统功能的核心。
首先，需要选择合适的编程语言和开发工具。
常见的编程语言有 C、C+＋和汇编语言等。
开发工具则包括 Keil、IAR 等。
在编写软件代码之前，要制定详细的软件流程和算法。
根据系统的功能需求，将整个任务分解为多个子任务，并确定每个子任务的执行顺序和逻辑关系。
在代码编写过程中，要注重代码的可读性和可维护性。
