标准联轴器主要尺寸汇总表

TL(LT)型弹性套柱销联轴器特点及应用场合：具有一定补偿两轴线相对偏移和减振、缓冲性能，结构简单，制造容易，不需润修方便，径向尺寸较大，适用于安装底座刚性好，对中精度较高，冲击载荷不大，对减振要求不高的轴，适用范围广泛，是我国最早通用标准联轴器。

不适用于高速和低速重载工况条件。

TL(LT)型--基本型；TLL(LTZ)型--带制动轮型；L(LT)型弹性套柱销联轴器参数及主要尺寸：(GB/T4323-84<2002>)mm2.短时过载不得超过公称扭矩值的2倍。

3.轴孔型式及长度L、L1可根据需要选取。

4.转动惯量为近似值。

ML(LM)型梅花形弹性联轴器特点及应用场合：具有补偿两轴相对偏移、减振、缓冲性能、径向尺寸小，结构简单、不用润滑、承载能力较高，维护方使、更换弹性元件需轴向移动(MLS型除外)，适用于联接同轴线，起动频繁，正反转变化，中速、中等转矩传动轴系和要求工作可靠性高的工作部位。

不适用于重载、低速及轴向尺寸受艰制，更换弹性元件后两轴对中困难的部位。

ML型--基本型；MLL-II型--分体式制动轮型；MLL-I型--整体式制动轮型；MLZ型--单法兰盘；MLS型--双法兰盘；ML(LM)型梅花形弹性联轴器的参数及主要尺寸：(GB/T 5272-2002)mm型号公称扭矩Tn N.m 许用转速r/min轴孔直径d1d2dz轴孔长度LD弹性件型号转动惯量kg.m2质量kg 弹性硬件(HA)a b铁钢Y型J1Z型L推荐≥85≥94LML1 (LM1) 25 45 11500 1530012 14 32 2735 86 50MT1-a-b 0.014 0.6616 18 19 42 3020 22 24 52 38(LM2) 50 100 9500 12000 16 18 19 42 3038 95 60LM2-a-b 0.044 0.92 20 22 24 52 3825 28 62 44ML2 (LM3) 100 200 8200 10920 22 24 52 3840 103 70MT2-a-b 0.075 1.5525 28 62 4430 32 82 60ML3 (LM4) 140 280 6700 900022 24 52 3845 114 85MT3-a-b 0.178 2.525 28 62 4430 32 35 38 82 60ML4 250 400 5500 7300 25 28 62 44 50 127 105 MT4 -a 0.412 4.3HL,HLL(LX,LXZ)弹性柱销联轴器特点及应用场合：具有微量补偿性能，结构简单，容易制造，更换柱销方便，可靠性极差，适用于有轴向窜动，起动频繁，正反转的轴系传动，不适用于工作可靠性要求精度高的部位，不宜用于高速、重载及有强烈冲击振动的轴系传动，安装精度低的轴系亦不应选用。

联轴器尺寸查找表建议选用：弹性套柱销联轴器凸缘联轴器（摘自GB/T5843-1986） mm标记示例：YL5联轴器442860301⨯⨯B J J GB/T5843-1986 1、4—半联轴器主动端：J 型轴孔，A 型键槽，d=30mm ， L 1=60mm 2—螺栓从动端：J 1型轴孔，B 型键槽，d=28mm ， L 1=44mm 3－尼龙锁紧螺帽型号公称转矩T n /(N·m)许用转速n/(r/min) 轴孔直径* d(H7)轴孔长度DD 1螺栓L 0 质量m/kg转动惯量I/(kg·m 2)Y 型 J 、J 1型 数量**直径 Y 型J 、J 1型铁钢L L 1 YL5YLD 5635500900022, 245238105854(4)M8108 803.190.01325, 2862441289230, (32) 82 60 168 124 YL6YLD610052008000245238110904(4)M8108803.990.01725, 2862441289230, 32. (35)82 60 168 124 YL7YLD716048007600286244120954(3)M10128925.660.02930, 32, 35, 388260168124(40)112 82228172YL8YLD8 2504300700032, 35, 3882601301051691257.290.04340, 42, (45)11284229173型号公称转矩T n/(N·m)许用转速n/(r/min)轴孔直径*d(H7)轴孔长度D D1螺栓L0质量m/kg转动惯量I(kg·m2)Y型J、J1型数量**直径Y型J、J1型铁钢L L1YL9YLD9 400 4100 680038 82 60140 1156(3)M10169 1259.53 0.06440, 42, 45, 48, (50)112 84 229 173YL10YLD10 630 3600 600045, 48, 50, 55, (56)160 1306(4)M1212.46 0.112(60) 142 107 289 219YL11YLD11 1000 3200 530050, 55, 56 112 84180 1508(4)229 17317.97 0.20560, 63, 65, (70)142 107 289 219YL12YLD12 1600 2900 470060, 63, 65, 70, 71,75200 17012(6)30.62 0.443(80) 172 132 349 269 29. 52 0.463YL13YLD13 2500 2600 430070, 71, 75 142 107220 1858(6)M16289 21935.58 0.64680, 85, (90) 172 132 349 269注：1.“*”栏内带（）的轴孔直径仅适用于钢制联轴器。

联轴器尺寸查找表建议选用：弹性套柱销联轴器凸缘联轴器（摘自GB/T5843-1986） mm标记示例：YL5联轴器442860301⨯⨯B J J GB/T5843-1986 1、4—半联轴器主动端：J 型轴孔，A 型键槽，d=30mm ， L 1=60mm 2—螺栓从动端：J 1型轴孔，B 型键槽，d=28mm ， L 1=44mm 3－尼龙锁紧螺帽型号公称转矩T n /(N·m)许用转速n/(r/min) 轴孔直径* d(H7)轴孔长度DD 1螺栓L 0 质量m/kg转动惯量I/(kg·m 2)Y 型 J 、J 1型 数量**直径 Y 型J 、J 1型铁钢L L 1 YL5YLD 5635500900022, 245238105854(4)M8108 803.190.01325, 2862441289230, (32) 82 60 168 124 YL6YLD610052008000245238110904(4)M8108803.990.01725, 2862441289230, 32. (35)82 60 168 124 YL7YLD716048007600286244120954(3)M10128925.660.02930, 32, 35, 388260168124(40)112 82228172YL8YLD8 2504300700032, 35, 3882601301051691257.290.04340, 42, (45)11284229173型号公称转矩T n/(N·m)许用转速n/(r/min)轴孔直径*d(H7)轴孔长度D D1螺栓L0质量m/kg转动惯量I(kg·m2)Y型J、J1型数量**直径Y型J、J1型铁钢L L1YL9YLD9 400 4100 680038 82 60140 1156(3)M10169 1259.53 0.06440, 42, 45, 48, (50)112 84 229 173YL10YLD10 630 3600 600045, 48, 50, 55, (56)160 1306(4)M1212.46 0.112(60) 142 107 289 219YL11YLD11 1000 3200 530050, 55, 56 112 84180 1508(4)229 17317.97 0.20560, 63, 65, (70)142 107 289 219YL12YLD12 1600 2900 470060, 63, 65, 70, 71,75200 17012(6)30.62 0.443(80) 172 132 349 269 29. 52 0.463YL13YLD13 2500 2600 430070, 71, 75 142 107220 1858(6)M16289 21935.58 0.64680, 85, (90) 172 132 349 269注：1.“*”栏内带（）的轴孔直径仅适用于钢制联轴器。

联轴器又称联轴节。

用来将不同机构中的主动轴和从动轴牢固地联接起来一同旋转，并传递运动和扭矩的机械部件。

有时也用以联接轴与其他零件（如齿轮、带轮等）。

联轴器可分为刚性联轴器和挠性联轴器两大类。

刚性联轴器不具有缓冲性和补偿两轴线相对位移的能力，要求两轴严格对中，但此类联轴器结构简单，制造成本较低，装拆．、维护方便，能保证两轴有较高的对中性，传递转矩较大，应用广泛。

常用的有凸缘联轴器、套筒联轴器和夹壳联轴器等。

挠性联轴器又可分为无弹性元件挠性联轴器和有弹性元件挠性联轴器，前一类只具有补偿两轴线相对位移的能力，但不能缓冲减振，常见的有滑块联轴器、齿式联轴器、万向联轴器和链条联轴器等；后一类因含有弹性元件，除具有补偿两轴线相对位移的能力外，还具有缓冲和减振作用，但传递的转矩因受到弹性元件强度的限制，一般不及无弹性元件挠性联轴器，常见的有弹性套柱销联轴器、弹性柱销联轴器、梅花形联轴器、轮胎式联轴器、蛇形弹簧联轴器和簧片联轴器等。

下面介绍几种联轴器的具体参数：1、凸缘联轴器：传递转矩大，不吸收震动，容易产生附加载核，通常用于工作平稳的一般传动，要求安装精度非常高。

2、齿式联轴器：是可移式刚性联轴器用途最广的一种，结构紧凑，承载能力大，使用的速度范围广，可以补偿两轴相对位移，适用于重载或高速运转的水平传动轴的联注：1.J1型轴孔根据需要也可以不使用轴端挡圈2.本联轴器具有良好的补偿两轴综合位移的能力，外形尺寸小、承载能力高，能在高转速下可靠的工作。

适用于重型机械及长轴连接，但不宜用于立轴的连接。

3、滚子链联轴器具有结构简单(四个件组成)、装拆方便、拆卸时不用移动被联接的两轴、尺寸紧凑、质量轻、有一定补偿能力、安装精度要求不高、工作可靠、寿命较长、成本较低等优点，滚子链联轴器应在良好的润滑并有防护罩的条件下工作。

滚子链联轴器基本参数和主要尺寸（GB/T6069-85）注：1.有罩壳时，在型号后加“F”，例GL5型联轴器，有罩壳时改为GL5F。

联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接。

一、联轴器的分类∙刚性联轴器(无补偿能力)∙挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。

但因无弹性元件，故不能缓冲减振。

常用的有以下几种：(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。

(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。

(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。

十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。

凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。

一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。

滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。

由于中间滑块的质量较小，具有弹性，可应用于较高的转速。

结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。

万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。

属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。

结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。

齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。

依靠内外齿相啮合传递扭矩。

齿轮的齿廓曲线为渐开线，啮合角为20°。

这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。

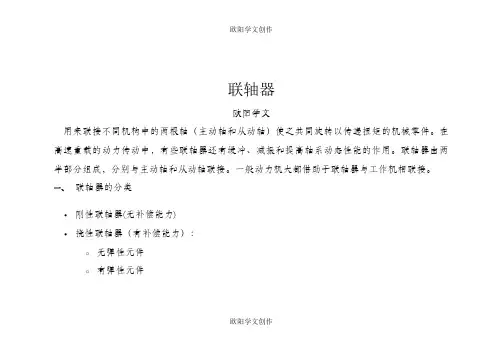

联轴器欧阳学文用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接。

一、联轴器的分类•刚性联轴器(无补偿能力)•挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件欧阳学文创作1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。

但因无弹性元件，故不能缓冲减振。

常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。

欧阳学文创作凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。

凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。

欧阳学文创作十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。

凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。

一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。

滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。

由于中间滑块的质量较小，具有弹性，可应用于较高的转速。

结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。

欧阳学文创作万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。

属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°45°)。

结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。

齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。

依靠内外齿相啮合传递扭矩。

齿轮的齿廓曲线为渐开线，啮合角为20°。

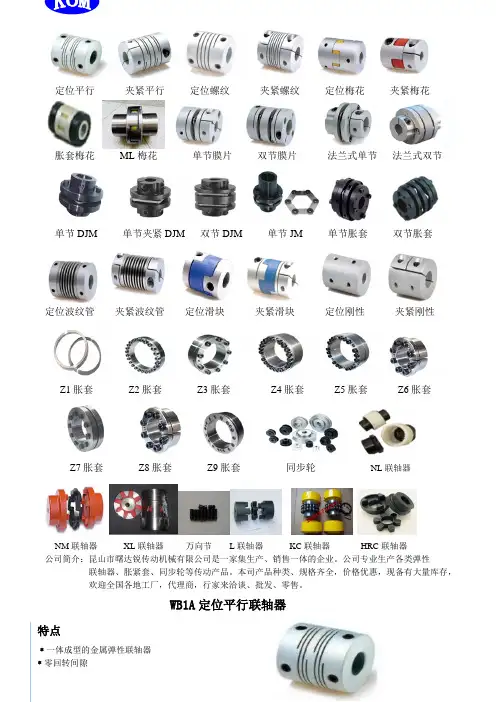

定位平行夹紧平行定位螺纹夹紧螺纹定位梅花夹紧梅花胀套梅花ML梅花单节膜片双节膜片法兰式单节法兰式双节单节DJM 单节夹紧DJM 双节DJM 单节JM 单节胀套双节胀套定位波纹管夹紧波纹管定位滑块夹紧滑块定位刚性夹紧刚性Z1胀套Z2胀套Z3胀套Z4胀套Z5胀套Z6胀套Z7胀套Z8胀套Z9胀套同步轮NL联轴器NM联轴器XL联轴器万向节L联轴器KC联轴器HRC联轴器公司简介：昆山市曙达锐传动机械有限公司是一家集生产、销售一体的企业。

公司专业生产各类弹性联轴器、胀紧套、同步轮等传动产品。

本司产品种类、规格齐全，价格优惠，现备有大量库存，欢迎全国各地工厂，代理商，行家来洽谈、批发、零售。

WB1A定位平行联轴器特点﹡一体成型的金属弹性联轴器﹡零回转间隙﹡弹性作用补偿径向、角向、轴向偏差﹡顺时针与逆时针回转特性完全相同﹡定位螺丝或加键槽固定﹡铝合金材质﹡适用于编码器、激光机选型举例例：WB1A-25-0810WB1A：定位平行型25：外径尺寸08：d1轴径尺寸10：d2轴径尺寸注：加键槽需另外注明型号Ød1 Ød2ØD L L1 M拧紧力矩轴径(N.m)WB1A-15□□□□ 3 4 5 6 6.35 8 15.5 23 3 M3 0.7 WB1A-17□□□□ 3 4 5 6 6.35 8 17.5 23 3 M3 0.7 WB1A-19□□□□ 3 4 5 6 6.35 8 19.1 19.1 2.55 M3 0.7 WB1A-25□□□□ 5 6 6.35 8 10 25.4 25.4 3.80 M4 1.7 WB1A-28□□□□ 6 6.35 8 10 12.7 28.6 28.6 4.00 M4 1.7 WB1A-38□□□□8 10 12 12.7 14 15 38.1 38.1 5.00 M5 3.8 WB1A-42□□□□10 12 14 15 16 18 20 42.0 50.0 7.80 M6 4.5 WB1A-50□□□□12 14 15 16 18 19 20 21 24 50.0 50.0 7.80 M6 7.0型号额定扭矩(N.m)最大扭矩(N.m)最高转速(rpm)径向偏差(m m)角向偏差（。

联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接。

一、联轴器的分类•刚性联轴器(无补偿能力)•挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。

但因无弹性元件，故不能缓冲减振。

常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。

凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。

凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。

十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。

凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。

一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。

滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。

由于中间滑块的质量较小，具有弹性，可应用于较高的转速。

结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。

万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。

属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。

结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。

齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。

依靠内外齿相啮合传递扭矩。

齿轮的齿廓曲线为渐开线，啮合角为20°。

这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。
