FBD矿用隔爆型对旋局部通风机说明书
- 格式:doc
- 大小:230.50 KB
- 文档页数:5
F B C D Z系列通风机使用说明书IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】FBC(D)Z系列煤矿地面用防爆抽出式(对旋)轴流主通风机(执行标准:GB/T21151-2007、MT754-2005、Q/142700YAF001-2011)使用说明书山西运城安瑞风机电气有限公司目录1概述 (1)2结构特征与工作原理 (1)3技术特征 (2)4安装与调试 (30)5运行与维护 (31)6包装与运输 (32)7开箱检查及贮存 (32)8常见故障的分析与处理措施 (33)FBCDZ系列煤矿地面用防爆抽出式对旋轴流主通风机1 概述产品特点系列煤矿地面用防爆抽出式对旋轴流主通风机(以下简称主通风机)采用弯掠组合正交型三维扭曲叶片技术,该系列高效低噪主通风机的叶片设计是基于集中参数最优控制理论、分布参数最优控制理论、全三维湍流流场正、反问题数值模拟等现代理论,以流动损失和气动噪声最小为目标,通过叶片弯掠量等多参数控制,利用计算机进行综合气动、结构优化设计的一种设计方法。
该系列主通风机是一种适用于煤矿作主要通风机的高效节能、低噪声新型主通风机。
结合大、中型煤矿的通风网络参数,由我公司与西北工业大学采用弯掠组合正交技术联合设计制造的,产品经国家级鉴定,认为“该系列风机具有效率高、噪声低、结构紧凑、性能可靠、安装便利等特点;采用的弯掠组合正交三维扭曲叶片技术,属国内首创;产品达到了国际先进水平”,被列入国家技术创新计划项目、国家重点新产品,获“湖南省名牌产品”称号。
该系列主通风机可根据用户提供的工况参数采用个性化设计,以确保在高效区运行。
使用环境条件海拔不超过1000m。
输送的气体介质温度为-20℃~40℃。
环境空气相对湿度不大于95%(25℃)。
主通风机型号的组成及其代表意义机号,叶轮直径分米数安全警示主通风机经过长途运输或长期搁置未用,在使用前必须测量电机定子绕组的冷态绝缘电阻。
FBD局部通风机说明书FBD系列矿用隔爆型压入式对旋轴流局部通风机 (执行标准:MT222-2007、 Q/DAKP 027-2008)湘潭平安电气集团有限公司2008年3月出版第一版FBD系列矿用隔爆型压入式对旋轴流局部通风机 1 概述1.1 产品特点:FBD系列矿用隔爆型压入式对旋轴流局部通风机、矿用隔爆型压入式三级对旋轴流局部通风机、矿用隔爆型压入式四级对旋轴流局部通风机(以下简称通风机)是一种用途广泛的新型局部通风机。
它具有结构紧凑、噪音低、风压高、效率高、在小流量区域运行稳定、高效应用范围宽等特点。
根据掘进工作面长度和巷道不同的通风要求,既可整机使用,又可分级使用,从而减少能耗,节约能源,是矿井掘进中长距离局部通风的理想设备。
1.2 主要用途及适用范围通风机主要用于有爆炸性气体环境的煤矿井下作局部通风用。
1.3 型号的组成及代表意义:型号表示方法:F B D ? X / ? ×Y单台电动机功率 kW注电动机台数 (2、3、4)机号,叶轮直径的分米数对旋隔爆型通风机注:2为矿用隔爆型压入式对旋轴流局部通风机(以下简称二级通风机);3为矿用隔爆型压入式三级对旋轴流局部通风机(以下简称三级通风机);4为矿用隔爆型压入式四级对旋轴流局部通风机(以下简称四级通风机)通风机防爆型式:隔爆型;防爆标志“Exd I”;电动机防爆型式:隔爆型;防爆标志“Exd I”。
1.4 使用环境条件:1.4.1 环境空气温度-20?,+40?;1.4.2 环境空气的相对湿度:?90,(+25?时);1.4.3 海拔不超过1000m;1.4.4 无强烈振动和腐蚀性气体;1.4.5 安装在有瓦斯气体爆炸性危险的煤矿井的进风巷道中。
2 结构特征与工作原理2.1 通风机系无静叶轴流式局部通风机和采用外包复式消声器的组合体。
二级通风机的结构如图1所示,通风机由集流器、前消声器、筒体、隔爆电动机、第一级叶轮、第二级叶轮、消声扩散筒等部分组成;三级通风机的结构如图2所示,通风机由集流器、前消声器、筒体、隔爆电动机、第一级叶轮、第二级叶轮、第三级叶轮、导叶筒、消声扩散筒等部分组成;四级通风机的结构如图3所示,通风机由集流器、前消声器、筒体、隔爆电动机、第一级叶轮、第二级叶轮、第三级叶轮、第四级叶轮、消声扩散筒部等部分组成。
FBD系列(dⅠ)矿用防爆压入式对旋轴流局部通风机使用维护说明书新型、高效、节能、低噪声、各类煤矿用局扇一、简介FBD系列矿用防爆压入式对旋轴流局部通风机,该产品完全按照MT755-1997《对旋式局部通风机技术条件》制造。
该产品是目前国内外性能最理想的煤矿通风设备。
二、概述a、产品特点FBD系列煤矿用防爆压入式对旋轴流局部通风机,该产品具有结构合理、规格齐全、效率高、节能效果明显、噪音低、送风距离远等特点。
根据不同的通风阻力要求,即可整机使用又可分级使用,从而减少通风电耗、节约能源。
巷道长度在2000m以内可不移动风机正常送风,减少了工人的劳动强度,节约通风时间,是煤矿井下局部通风的理想设备。
同时,它亦可用于冶金、有色、黄金、化工、造船和陶瓷工业等高压通风场合。
其结构特征为矿用隔爆型、对旋、消声、轴流式。
b、主要用途及适用范围本产品主要用于煤矿井下作压入式局部通风机,适用于采掘工作面及各种硐室的局部通风场合。
同时,也适用于其它矿山的局部通风场合及各种隧道通风。
c、品种、规格本产品是系列化产品,规格、品种齐全,详细情况见FBD系列煤矿用防爆压入式对旋式轴流局部通风机技术性能及外形安装尺寸表(以下简称表1)。
d、型号的组成及其代表意义以FBD№6.3/30×2型风机为例说明之,KW,叶轮直径的分米数e、使用环境条件本产品即可平放在巷道底板使用,也可悬挂在巷道壁上使用。
当放在底板上使用时,风机的吸风口(集流器端)不能浸在水或水泥中。
风机使用环境的气体温度为-20~50℃,海拔不应超过1000m。
所用电源的额定频率为50Hz,额定电压为380V/660V或660V/1140V 中的任何一级。
f、工作条件本产品通过气体的含尘量不超过200mg/m3。
应安装在煤矿井下瓦斯浓度小于1%的进风流中,当瓦斯浓度超过1%时,应立即切断电源。
g、对环境及能源的影响本产品对环境无任何污染,属于高效节能产品。
在安装使用产品前,请仔细阅读说明书并妥善保管!FBCDZ 系列煤矿地面用防爆抽出式对旋轴流通风机(机号大于等于血17 )使用维护说明书(执行GB/T21151-2007和Q/JLF001-2009标准)(2009 年 6 月编写,第 5 版)山西巨龙风机有限公司Shanxi Super Drag on Ven tilator Limited Compa ny地址:山西运城市德新路3号邮编:044000电话:传真:FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机(机号大于等于血17)一概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机(以下简称通风机)是我公司生产的节能型轴流式主扇风机,应用于煤矿通风换气。
通风机执行标准为:GB/T 21151-2007«煤矿用轴流主通风机技术条件》和Q/JLF001-2009 《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件(机号大于等于血17)》。
通风机的正常工作环境条件a)海拔不超过1000m ;b)工作温度:-20 C〜+40 C;c)相对湿度:不大于95% RH (+25C时);d)安装在煤矿地面使用,输送介质中允许含有甲烷爆炸性气体。
当海拔超过1000m时,可根据具体情况对电动机进行特殊设计。
二型号及含义通风机结构及特点1、通风机的基本型式(见图1)1 2 3W~41 —隔流腔2 —电动机3 —叶轮图1通风机结构示意图2、通风机由集流器、一、二级机壳、叶轮、隔爆型电动机、隔流腔及扩散器组成;3、通风机采用电动机与叶轮直联方式。
电动机安装在的隔流腔内,隔流腔内静压差大于流道内静压,并保持正压状态,保证电动机与通风机流道内含有瓦斯气体相互隔绝,同时还达到了一定的散热导流作用。
4、通风机的工作方式为抽出式;5、通风机防爆型式为:隔爆型,其防爆标志为:Exdl;6、机壳筒体叶轮旋转对应部分铆有铜保护圈,经国家授权的检验机构试验合格;7、叶轮出厂前已做好动平衡试验;8、叶片采用新型高效机翼扭曲型技术,分6个安装角度,并在叶轮上有相应的角度刻度,松动叶片紧固螺母可将叶片调整到所需角度;轮毂上安装有最大限位装置,可防止通风机超功率使用。

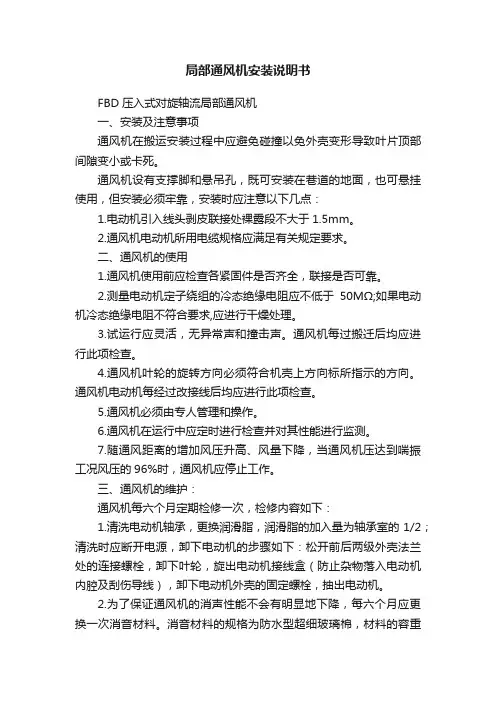

局部通风机安装说明书FBD压入式对旋轴流局部通风机一、安装及注意事项通风机在搬运安装过程中应避免碰撞以免外壳变形导致叶片顶部间隙变小或卡死。
通风机设有支撑脚和悬吊孔,既可安装在巷道的地面,也可悬挂使用,但安装必须牢靠,安装时应注意以下几点:1.电动机引入线头剥皮联接处裸露段不大于1.5mm。
2.通风机电动机所用电缆规格应满足有关规定要求。
二、通风机的使用1.通风机使用前应检查各紧固件是否齐全,联接是否可靠。
2.测量电动机定子绕组的冷态绝缘电阻应不低于50MΩ;如果电动机冷态绝缘电阻不符合要求,应进行干燥处理。
3.试运行应灵活,无异常声和撞击声。
通风机每过搬迁后均应进行此项检查。
4.通风机叶轮的旋转方向必须符合机壳上方向标所指示的方向。
通风机电动机每经过改接线后均应进行此项检查。
5.通风机必须由专人管理和操作。
6.通风机在运行中应定时进行检查并对其性能进行监测。
7.随通风距离的增加风压升高、风量下降,当通风机压达到喘振工况风压的96%时,通风机应停止工作。
三、通风机的维护:通风机每六个月定期检修一次,检修内容如下:1.清洗电动机轴承,更换润滑脂,润滑脂的加入量为轴承室的1/2;清洗时应断开电源,卸下电动机的步骤如下:松开前后两级外壳法兰处的连接螺栓,卸下叶轮,旋出电动机接线盒(防止杂物落入电动机内腔及刮伤导线),卸下电动机外壳的固定螺栓,抽出电动机。
2.为了保证通风机的消声性能不会有明显地下降,每六个月应更换一次消音材料。
消音材料的规格为防水型超细玻璃棉,材料的容重为(25-30)㎏/m3。
更换下的材料经去除粉尘和干燥处理后可重复使用。
更换消音材料的步骤如下:松开外壳法兰处的连接螺栓,旋出电动机接线盒(防止杂物落入电动机及刮伤导线),卸下法兰端面的埋头螺钉,卸下通风机外壳。
当使用环境恶劣时应适当缩短定期检修的周期。
3.当使用一定时间后,由于煤粉堵塞消声孔致使风机噪声增大,因而可用高压气流吹扫风机穿孔板表面,以恢复消声性能。
编订:__________________单位:__________________时间:__________________矿用防爆对旋轴流式局部通风机FBDY No.6.3/2×45型安全技术操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号:KG-AO-7394-54 矿用防爆对旋轴流式局部通风机FBDY No.6.3/2×45型安全技术操作规程(正式)使用备注:本文档可用在日常工作场景,通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范,从而使得组织内人员按照既定标准、规范的要求进行操作,使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一.对局部通风机操作人员的基本要求1.操作人员必须经过专门培训并持合格证后方可操作设备,否则不允许检修通风机设备。
2.局部通风机操作人员必须熟记局部通风机操作规程。
3.操作人员应熟悉通风机一般构造、工作原理、技术特征、各部性能,供电系统和控制回路。
4.局部通风机在运行期间,加强巡回检查,做好各种运行记录。
5.严格遵守劳动纪律。
6.起动前检查风电闭锁完好情况,启动后应监听风机运转声音一段时间,出现异常声音及时处理二、进入现场1.局部通风机操作人员必须熟悉自己工作环境,对煤尘、噪音、顶板等可能存在的危害有着充分的认识,有熟练的操作技能。
2.操作时必须佩戴齐全个人防护用品三、.操作准备1.仔细检查风机各紧固件有无松动,如有松动及时紧固。
2.检查风机、风筒有无漏风现象,如有应及时进行处理。
3.检查配电装置是否完好,运行是否正常。
FBD系列隔爆型压入式对旋轴流局部通风机|FBD对旋轴流通风机|对旋轴流通风机【风机概述】FBD系列风机由两组工作电机组成,两级叶轮相对旋转。
一级叶轮顺时针旋转,二级叶轮为逆时针方向旋转,空气由集流器进入一级叶轮获得能量后直接进入二级叶轮,经增压后送出。
二级叶轮的作用,除增加气流能量外,还兼备了其他类型轴流式通风中静导叶的功能,在获得导向整直圆周方向速度分量的同时,既理顺了气流的能量,同时也降低了噪音。
【风机特点】1.高效率:FBD系列风机设计精良,工艺先进,其叶片采用三元流体设计,呈机翼扭曲型,风机高效工况区域面积大,使运行的风机永远处于高效的工作范围内2.低噪声:FBD系列风机采用对旋直联传动,与旧风机相比,减少了导叶装置,在增加了风机压力的同时又理顺了空气流动的方向,降低了空气摩擦声,机壳采用外包复式消声装置,整机运行噪音可控制在85分贝以下(比A声级在35分贝以下),具有超低噪声特性,对改变井下约束空间的噪声环境效果显着3.风压较平缓,喘振现象微小,在风压高、小流量区域同样运行稳定,在井下送风距离远,对复杂巷道适应性强4.为了提高叶片及机体耐腐蚀、抗磨损的能力,公司把热喷涂工艺技术应用到风机制造中,根据矿井内含腐蚀的元素,配制出20余种不同的材料,采用超音速电弧喷涂和高速火焰喷涂,对机壳及叶片进行热喷涂工艺处理,可使叶片不生锈、耐磨损、耐腐蚀,具有使用寿命长的特点【适用范围】FBD系列矿用隔爆压入式轴流局部通风机主要用于矿井及其它工业部门输送瓦斯、煤尘及易燃气体的场所,可供煤矿、金属矿山、化学矿山及其它矿山的矿井掘进、建井、局部通风机和隧道长距离通风等。
【风机型号含义】该系列风机系无静叶轴流式局部通风机和采用外包复式消声器的组合全结构如图1所示,该系列风机由集流器、进气消声筒、隔爆电动机、第一级叶轮、第二级叶轮、出气消声筒、扩散消声筒七部【风机性能曲线图】【公司简介】浙江巨风通风设备有限公司,创办于2000年,公司以市场开拓和技术开发为先导,专业生产仪表/轴流/防爆/消防排烟/离心风机等各类风机产品。
矿用防爆对旋轴流式局部通风机安全技术操作规程矿用防爆对旋轴流式局部通风机是矿井中非常重要的设备,它的作用是保障矿井工作面及矿井环境的通风状态,防止矿井中的瓦斯及其它有害气体积聚,保障矿井的安全运转。
为了保证矿用防爆对旋轴流式局部通风机的安全运行,必须严格遵守相关的安全技术操作规程,下面就是关于矿用防爆对旋轴流式局部通风机安全技术操作规程的内容。
一、设备操作前的准备工作:1. 对设备的各个部件进行检查,必须所有部件都执行严格的检查,确保设备处于良好的状态,各部件的运转与操作都是正常的。
2. 检查进出口及周围环境是否干燥,防止在潮湿的环境下设备运行产生危险。
3. 检查电线和电气设备是否在良好状态下运行,设备周围不要有可燃物。
4. 钩放绳子必需检查是否牢固,绳子端头必须在钩内完全收拢,防止绳子脱落。
二、设备操作中的注意事项:1. 转子在进行运转之前,必须有正确的动平衡,这样才能保证转子在高速旋转中不失去平衡性。
2. 为了保障设备在正常的运行中不会出现因干涉而产生的危险,设备安装的位置必须符合要求位置,并且必须接受检验,防止危险的发生。
3. 在设备运行期间,必须注意设备噪音或振动是否正常,防止因出现异常噪音和振动而对设备和操作者造成危险。
4. 要保证设备周围无可燃物,比如木材、浮油等,防止因可燃物接触到设备而引起火灾。
5. 在设备运行期间,不能将任何物品放在设备周围,以免出现危险现象。
6. 在设备运行期间,操作人员必须时刻关心设备的运行状况,防范设备突发问题。
三、操作完成后的工作:1. 在操作完设备之后,必须对设备自身的检查,确保设备全部处于正常的状态,各部分都没有出现损坏。
2. 清洁工作:要对设备周围进行清洁处理,并将设备本身进行清洗、涂漆,防止一些生锈、硬化问题的发生,提升设备的品质。
综上所述,矿用防爆对旋轴流式局部通风机的安全操作规程是非常重要的,在实际操作过程中,必须严格遵守操作规程,才能保证设备的正常运行,为矿井的安全生产保驾护航。
河南中煤矿业科技发展有限公司隔爆型压入式对旋轴流局部通风机一、产品特点:FBD系列矿用隔爆型压入式对旋轴流局部通风机(以下简称通风机),主要用于具有甲烷气体爆炸性危险的煤矿井下,供煤矿采掘工作面中、长距离通风。
该机具有性能安全可靠、维护成本低、使用寿命长、叶片叶型设计先进、噪音低、效率高、能耗低运转性能稳定等特点。
该机的气动性能满足矿井掘进面局部定量通风的要求,在接上风筒后与管网系统配合损失小,送风距离长。
严格按照GB3836.1、GB3836.2、MT222-2007等标准生产,检验合格。
该机可以根据掘进工作面长度和巷道不同的通风要求,既可整机使用,又可分级使用。
二、型号的组成及代表的意义:型号表示方法:三、外形结构:通风机构造如图1。
1—聚风器2—进风消声器3—一级主机4—二级主机5—扩散消声器四、技术特征:为适应巷道的不同通风要求,该系列通风机的机号范围为:№5—№10共6个机号,11种规格。
其性能参数见下表1:机号功率(kW)风量(m3/min)风压(pa)全压效率(%)噪声[dB(A)]No55.5×2160~2502930~30081≤85 7.5×2170~2803100~37081≤85No5.611×2250~3903500~45083≤85 15×2280~4304100~48583≤85No6.318.5×2300~4804300~60083≤85 22×2350~5505200~80083≤85 30×2370~5705800~80083≤85No7.137×2400~6306400~85083≤85 No845×2620~9006500~120083≤8555×2720~9507000~141083≤85No1075×2800~17008500~165083≤85五、结构特征与工作原理:1、该系列通风机系轴流式局部通风机和外包复式消声器的组合体,其结构如图1所示,由进风消声筒、一级主机、二级主机、扩散消声筒等四部分组成;2、通风机每级均有额定功率相同的电动机驱动,叶轮直接装在电动机的轴伸上,相邻级间的叶轮旋转方向相反。
FBCDZ系列防爆对旋主要通风机使用说明书FBCDZ防爆对旋主要通风机F:代表“风机”,B:代表“防爆”,C:代表“抽出式”,D:代表“对旋”,Z:代表“主扇通风机”。
该风机为对旋式防爆主要通风机,风机的一、二级叶轮分别采用了安装角可调的三维扭曲行叶片,风量大、风压高,且风量风压可以调节,风量范围Q=53-130m3/min,静压范围Pst=1200Pa~4300Pa,适合于大、中型煤矿的通风。
该风机才用54的轮毂比,电机采用8级(740r/min)的转速,机号为24C,电机型号为YBFe450S2-8。
1、扩散器矿用节能风机作为主要通风机和机站风机时,应配带钢板制作的专用扩散器。
地表主要通风机配带扩散器可将部分动压转化为静压,降低出口动压损失,提高静压效率,以达到节能的目的。
2、消音器当安装主要通风机的地点距居民区较近时,应当在主要通风机扩散器后安装消音器,并在扩散塔内加设消音装置,把主要通风机噪音降到环境噪音标准以下。
3、扩散塔在扩散器后还有一过风断面逐渐扩大向上弯曲的排风弯道,该弯道称为扩散塔,它的作用一方面是减少通风机的动压损失,提高通风机的有效静压;另一方面是将污风排至上空,保护周围环境,还可以降低燥声,以免干扰周围居民的工作休息。
4、风机保护起动柜和刹车装置各规格风机出厂时均可配套供应专用保护起动柜。
该电控装置对电机过载、失压、短路和其它故障均能可靠保护。
其中设置有可快速实现电机反转的装置,当需要风机反转反风时,先按停止按钮,再进行刹车,待风机停转后再按反转按钮即可。
风机的调试、运行与维护1、风机启动前,必须检查流道中是否有异物,以防止启动后风机的叶轮被异物碰撞,出现损伤。
2、风机启动前,按先二级、后一级的顺序依次启动风机,面对叶轮均为顺时针旋转为正常运转。
3、风机启动并达到正常运转后要及时观察:a、电动机的运转电流是否超过额定电流;b、风机流道中是否有异常声音。
发现问题要及时停机检查。
简 介FBD系列矿用隔爆型压入式对旋轴流局部通风机(以下简称通风机)按企标Q/DF001-2011、行业标准MT222-2007的有关规定设计制造,具有风压高、送风距离长、高效、节能和噪声低等特点。
风机由两台隔爆型三相异步电动机直接驱动叶轮。
风机设有前、后消声器。
通风机防爆型式为隔爆型,防爆标志为“Exd I”,采用电动机防爆型式为隔爆型,防爆标志为“Exd I”。
结 构该系列风机由1集流器、2进口消声器、3风机、4接线盒、5出口消声器、6倒流帽、7隔爆型异步电动机、8叶轮组、9扩压器等组成(见图一)。
叶轮采用优质钢板制成。
接线盒内有6个接线柱,可结成三角形和星形,分别适用于380/660V或660/1140V电压等级。
图一FBD系列通风机外形尺寸表单位:mm 型 号 A B C D L d0 d1 d2 d3 H1 H FBD№5.0 1100 1601601150 2645620510560620 350 865 FBD№5.6 1150 2052051200 2840680570620680 370 880 FBD№6.0 1350 2152151400 3270740610660720 390 920 FBD№6.3 1500 2252251550 3590750640690750 400 990 FBD№7.1 1550 2602601600 3760840720770850 450 1080 FBD№8.0 1650 3703701700 4210980810880955 520 1290 FBD№9.0 1550 4004001600 405010809109801050 570 1270风机出风口通风柔性风筒将新鲜风流送入局部通风地点。
柔性风筒的选择,按风筒直径等于风机出风口内径或大于出风口内径100mm 左右选择。
该系列风机只能卧式安装。
将安装地点的巷道地面整平夯实,再将风机放平垫实。
FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机使用说明书(机号大于等于№17)代号:0AP.466.015i执行标准:GB/T21151-2007Q/NF177-2012南阳防爆集团股份有限公司2012年09月目录首先感谢您选用CNE牌FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机,在您使用通风机之前,请您先仔细阅读这本《使用说明书》,它会告诉您如何正确操作、维护,使其更好地为您服务,并请您妥善保管好这本《使用说明书》,以便今后使用。
1.概述 (1)2.FBCDZ通风机型号代表的意义 (1)3.通风机技术参数、工作条件 (1)4. 结构简介 (2)5.贮存及保养 (3)6.安装 (3)7.试运转 (7)8.使用维护 (8)9. 注意事项 (11)10.通风机常见故障及排除 (11)11. 随机资料 (11)FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机, 执行标准为GB/T21151《煤矿用轴流主通风机技术条件》和Q/NF177《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。
其防爆性能符合GB3836.1-2010 《爆炸性环境第1部分:设备通用要求》和GB3836.2-2010 《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的规定。
1 概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机(以下简称通风机)是我公司研制的新一代通风机产品。
通风机气动性能优异、效率高、振动小、噪声低、反风量大、高效区域宽广,并采取了确保通风机安全、可靠运行的多种措施,研制的专用防爆电机,具有效率高、温升低、振动小、噪声低、轴承温度低、过载能力强等特点,从根本上解决了在用风机的缺陷,确保长期运行。
通风机适用于大中煤矿矿井作地面抽出式通风机。
通风机产品执行标准为GB/T21151《煤矿用轴流主通风机技术条件》和Q/NF177《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。
2 FBCDZ通风机型号代表的意义:F B C D Z №□/ 2 ×□装机功率,kW配用电动机台数机号,以叶轮直径的分米数表示主要对旋抽出式防爆通风机3 通风机技术参数、工作条件3.1 技术参数3.1.1 通风机的定额为:连续工作制S1。
矿用防爆对旋轴流局部通风机FBDYNo.6.32×45型安全技术操作规程一.局部通风机操作员的基本要求1.操作人员在操作设备之前必须接受特殊培训并持有证书,否则不允许检修通风机设备。
2.本地呼吸机操作员必须熟悉本地呼吸机操作程序。
3.操作员应熟悉呼吸机的一般结构、工作原理、技术特征、各部性能,供电系统和控制回路。
4.运行期间的局部通风机,加强巡回检查,做好各种运行记录。
5.严格遵守劳动纪律。
6.起动前检查风电闭锁完好情况,启动后,应在一段时间内监测风扇运行的声音,出现异常声音及时处理二、进入网站1.当地呼吸机操作员必须熟悉其工作环境,对煤尘、噪音、顶板等可能存在的危害有着充分的认识,有熟练的操作技能。
2.操作期间必须穿戴所有个人防护装备三、.作战准备状态1.仔细检查风扇的紧固件是否松动,如有松动及时紧固。
2.检查风机、风筒有无漏风现象,如有,应及时处理。
3.检查配电装置是否处于良好状态,运行是否正常。
4.局部通风机进风口前5米内不应堆有杂物5.检查气流通道中是否有杂物,风叶有无堵卡现象,确认无误后方可启动。
四.操作流程1.启动前,将开关隔离手柄闭合至正向旋转位置,按下起动按钮风机运转。
2.风机运转中,定期检查风机运行情况,风电闭锁工作情况。
五.操作已完成1.停风机时,必须有停风措施,经有关部门批准后,人员撤离后停止机器。
2.停机时,按下组合开关停止按钮。
3.将开关隔离手柄设置到零位置。
六.离开现场:1.必须清洁设备。
2.在交接班期间,风机的问题和操作条件必须清楚地告知下一班,并填写交接班记录。
3.离开现场时,必须清楚本班存在的危险因素,并移交给下一班。
七.违反操作标准和可能的危害1.操作过程中不要用手触摸旋转部件,小心受伤。
2.检修风机时,维修人员应严格执行《停送电制度》。
3.停风机时,必须有停风措施,经有关部门批准,人员撤离后停止机器。
否则会造成人身伤害等损失。
4.风机20米范围内严禁有明火,防止气体着火或爆炸事故。
FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机使用说明书(机号大于等于№17)代号:0AP.466.015j执行标准:GB/T21151-2007Q/NF177-2013南阳防爆集团股份有限公司2013年01月目录首先感谢您选用CNE牌FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机,在您使用通风机之前,请您先仔细阅读这本《使用说明书》,它会告诉您如何正确操作、维护,使其更好地为您服务,并请您妥善保管好这本《使用说明书》,以便今后使用。
1.概述 (1)2.FBCDZ通风机型号代表的意义 (1)3.通风机技术参数、工作条件 (1)4. 结构简介 (2)5.贮存及保养 (3)6.安装 (3)7.试运转 (7)8.使用维护 (8)9. 注意事项 (11)10.通风机常见故障及排除 (11)11. 随机资料 (11)FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机, 执行标准为GB/T21151-2007《煤矿用轴流主通风机技术条件》和Q/NF177-2013《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。
其防爆性能符合GB3836.1-2010 《爆炸性环境第1部分:设备通用要求》和GB3836.2-2010 《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的规定。
1 概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机(以下简称通风机)是我公司研制的新一代通风机产品。
通风机气动性能优异、效率高、振动小、噪声低、反风量大、高效区域宽广,并采取了确保通风机安全、可靠运行的多种措施,研制的专用防爆电机,具有效率高、温升低、振动小、噪声低、轴承温度低、过载能力强等特点,从根本上解决了在用风机的缺陷,确保长期运行。
通风机适用于大中煤矿矿井作地面抽出式通风机。
通风机产品执行标准为GB/T21151-2007《煤矿用轴流主通风机技术条件》和Q/NF177-2013《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。
FBD系列隔爆型压入式对旋轴流局部通风机|FBD对旋轴流通风机|对旋轴流通风机
【风机概述】
FBD系列风机由两组工作电机组成,两级叶轮相对旋转。
一级叶轮顺时针旋转,二级叶轮为逆时针方向旋转,空气由集流器进入一级叶轮获得能量后直接进入二级叶轮,经增压后送出。
二级叶轮的作用,除增加气流能量外,还兼备了其他类型轴流式通风中静导叶的功能,在获得导向整直圆周方向速度分量的同时,既理顺了气流的能量,同时也降低了噪音。
【风机特点】
1.高效率:FBD系列风机设计精良,工艺先进,其叶片采用三元流体设计,呈机翼扭曲型,风机高效工况区域面积大,使运行的风机永远处于高效的工作范围内
2.低噪声:FBD系列风机采用对旋直联传动,与旧风机相比,减少了导叶装置,在增加了风机压力的同时又理顺了空气流动的方向,降低了空气摩擦声,机壳采用外包复式消声装置,整机运行噪音可控制在85分贝以下(比A声级在35分贝以下),具有超低噪声特性,对改变井下约束空间的噪声环境效果显著
3.风压较平缓,喘振现象微小,在风压高、小流量区域同样运行稳定,在井下送风距离远,对复杂巷道适应性强
4.为了提高叶片及机体耐腐蚀、抗磨损的能力,公司把热喷涂工艺技术应用到风机制造中,根据矿井内含腐蚀的元素,配制出20余种不同的材料,采用超音速电弧喷涂和高速火焰喷涂,对机壳及叶片进行热喷涂工艺处理,可使叶片不生锈、耐磨损、耐腐蚀,具有使用寿命长的特点
【适用范围】
FBD系列矿用隔爆压入式轴流局部通风机主要用于矿井及其它工业部门输送瓦斯、煤尘及易燃气体的场所,可供煤矿、金属矿山、化学矿山及其它矿山的矿井掘进、建井、局部通风机和隧道长距离通风等。
【风机型号含义】
【风机主要技术参数】
机号电机功率kw风量m3/min全压Pa比A声级dB(A)№5.0/11 2×5.5 218-135 540-3380 ≤30
№5.0/152×7.5 270-175 650-3600 ≤25
№6.0/222×11 360-230 620--4230 ≤25
№6.0/302×15 465-290 680-4900 ≤25
№6.0/372×18.5 475-325 850-5300 ≤25
№6.0/442×22 515-35 870-5500 ≤25
№6.3/602×30 595-360 900-6150 ≤25
№7.0*742×37 634-380 950-7000 ≤25
№8.0/902×45 700-415 975-7700 ≤25
№8.0/1102×55 795-455 995-8500 ≤25
【结构及其特点,工作原理】
该系列风机系无静叶轴流式局部通风机和采用外包复式消声器的组合全结构如图1所示,该系列风机由集流器、进气消声筒、隔爆电动机、第一级叶轮、第二级叶轮、出气消声筒、扩散消声筒七部分组成。
机号D1D2D3D4H L A B N-d
№4/4.4ф540ф510ф410ф400710 1600 700 300 8-ф12№4/6ф540ф510ф410ф400710 1600 700 300 8-ф12№4.5/8ф600ф570ф460ф450790 1860 750 360 8-ф12№5.0/15ф650ф620ф510ф500845 2004 840 360 8-ф12№5.6/22ф730ф700ф570ф560935 2130 840 400 12-Φ12№6.0/30ф770ф740ф610ф600965 2215 840 500 12-Φ12№6.0/37ф770ф740ф610ф600965 2295 9000 500 12-Φ12№6.0/44ф770ф740ф610ф600965 2405 1000 500 12-Φ12№6.3/60ф820ф790ф640ф6301010 2628 1200 500 12-Φ12【外形及安装尺寸】
机号D1D2D3D4
№6.0/2.2ф600ф776ф8004-ф12
№6.0/3ф600 ф776ф8004-ф12
№7.0/4ф700ф906ф9344-ф14
№8.0/5.5ф800ф1035ф10654-ф16
№8.0/7.5ф800ф1035ф10654-ф16
№9.0/11ф900ф1165ф12004-ф18
№9.0/15ф900ф1165ф12004-ф18
№9.0/18.5ф900ф1165ф12004-ф18
№10/22ф1000ф1292ф13354-ф20
№11/30ф1100 ф1420ф14664-ф22
№12/37ф1200ф1552ф16004-ф24
№12/45ф1200ф1552ф16004-ф24
№13/55ф1300ф1680ф17354-ф24
【风机性能曲线图】
