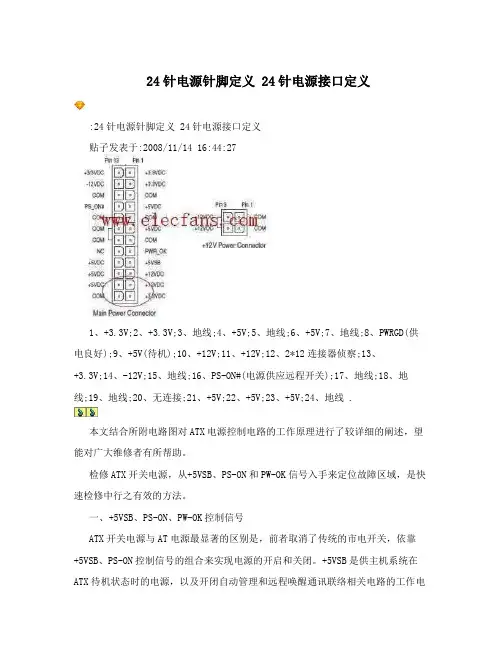

24针电源针脚定义 24针电源接口定义:24针电源针脚定义 24针电源接口定义贴子发表于:2008/11/14 16:44:271、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD(供电良好);9、+5V(待机);10、+12V;11、+12V;12、2*12连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON#(电源供应远程开关);17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线 .本文结合所附电路图对ATX电源控制电路的工作原理进行了较详细的阐述,望能对广大维修者有所帮助。
检修ATX开关电源,从+5VSB、PS-ON和PW-OK信号入手来定位故障区域,是快速检修中行之有效的方法。
一、+5VSB、PS-ON、PW-OK控制信号ATX开关电源与AT电源最显著的区别是,前者取消了传统的市电开关,依靠+5VSB、PS-ON控制信号的组合来实现电源的开启和关闭。
+5VSB是供主机系统在ATX待机状态时的电源,以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源,在待机及受控启动状态下,其输出电压均为5V高电平,使用紫色线由ATX插头(图1)9脚引出。
PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号,不同型号的ATX开关电源,待机时电压值为3V、3.6V、4.6V各不相同。
当按下主机面板的POWER开关或实现网络唤醒远程开机,受控启动后PS-ON 由主板的电子开关接地,使用绿色线从ATX插头14脚输入。
PW-OK是供主板检测电源好坏的输出信号,使用灰色线由ATX插头8脚引出,待机状态为零电平,受控启动电压输出稳定后为5V高电平。
脱机带电检测ATX电源,首先测量在待机状态下的PS-ON和PW-OK信号,前者为高电平,后者为低电平,插头9脚除输出+5VSB外,不输出其它电压。

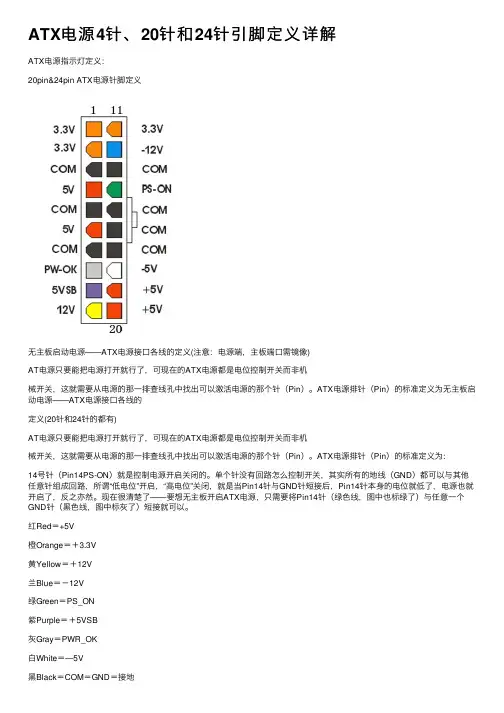

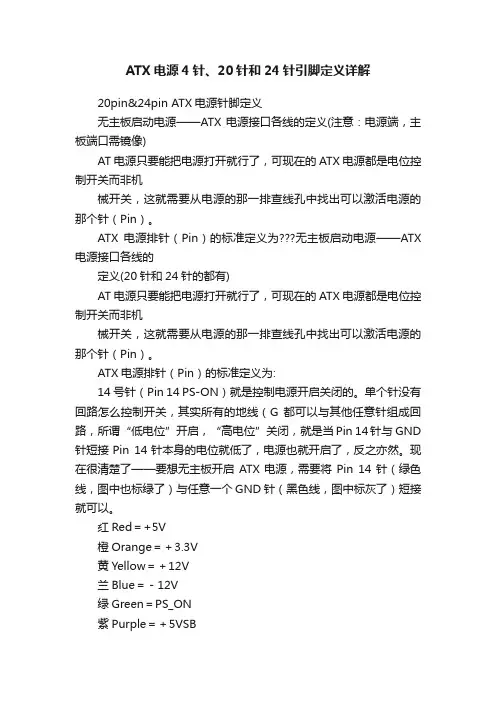

ATX电源4针、20针和24针引脚定义详解20pin&24pin ATX电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意:电源端,主板端口需镜像)AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针(Pin)。
ATX电源排针(Pin)的标准定义为无主板启动电源——ATX 电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针(Pin)。
ATX电源排针(Pin)的标准定义为:14号针(Pin 14 PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(G 都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin 14针与 GND 针短接Pin 14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,需要将Pin 14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以。
红Red=+5V橙Orange=+3.3V黄Yellow=+12V兰Blue=-12V绿Green=PS_ON紫Purple=+5VSB灰Gray=PWR_OK白White=—5V黑Black=COM=GND=接地24pin我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压。
在正常况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针,它的标准接口从原来的两个提升至三个。
这种分离式的设计,过往在服务器上的EPS电源很相似,EPS使用+12V两路独立供电的,两个+12V电压输出分别对CPU和其它设备进行供电,这样可以减少由如硬盘光驱等设备对CPU工作时的影响,大大提高系统的稳定性。
ATX电源4针、20针和24针引脚定义详解ATX电源指⽰灯定义:20pin&24pin ATX电源针脚定义⽆主板启动电源——ATX电源接⼝各线的定义(注意:电源端,主板端⼝需镜像)AT电源只要能把电源打开就⾏了,可现在的ATX电源都是电位控制开关⽽⾮机械开关,这就需要从电源的那⼀排查线孔中找出可以激活电源的那个针(Pin)。
ATX电源排针(Pin)的标准定义为⽆主板启动电源——ATX电源接⼝各线的定义(20针和24针的都有)AT电源只要能把电源打开就⾏了,可现在的ATX电源都是电位控制开关⽽⾮机械开关,这就需要从电源的那⼀排查线孔中找出可以激活电源的那个针(Pin)。
ATX电源排针(Pin)的标准定义为:14号针(Pin14PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(GND)都可以与其他任意针组成回路,所谓“低电位”开启,“⾼电位”关闭,就是当Pin14针与GND针短接后,Pin14针本⾝的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想⽆主板开启ATX电源,只需要将Pin14针(绿⾊线,图中也标绿了)与任意⼀个GND针(⿊⾊线,图中标灰了)短接就可以。
红Red=+5V橙Orange=+3.3V黄Yellow=+12V兰Blue=-12V绿Green=PS_ON紫Purple=+5VSB灰Gray=PWR_OK⽩White=—5V⿊Black=COM=GND=接地24pin我们使⽤的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等⼏种不同的电压。
在正常情况下,上述⼏种电压的输出变化范围允许误差⼀般在5%之内,如下表所⽰,不能有太⼤范围的波动,否则容易出现死机的数据丢失的情况。
i915/925使⽤新的电源架构ATX12V-24针,它的标准接⼝从原来的两个提升⾄三个。
这种分离式的设计,与过往在服务器上的EPS电源很相似,EPS使⽤+12V两路独⽴供电的,两个+12V电压输出分别对CPU和其它I/O设备进⾏供电,这样可以减少由如硬盘光驱等设备对CPU⼯作时的影响,⼤⼤提⾼系统的稳定性。
24pin我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针,它的标准接口从原来的两个提升至三个。
这种分离式的设计,与过往在服务器上的EPS电源很相似,EPS使用+12V两路独立供电的,两个+12V电压输出分别对CPU和其它I/O设备进行供电,这样可以减少由如硬盘光驱等设备对CPU 工作时的影响,大大提高系统的稳定性。
-主电源仍然采用双排列电源,不过,从20针(2*10)升级到24针(2*12)主电源,就像服务器上的双CPU主板。
当然,只要你的电源功率足够,我们仍可使用传统的20针电源,但会缺少辅助电源输出功能,某些电源接口会失去作用。
使用20针电源还要注意一个问题,必须把电源插在接第一针上,11、12、23、24针不要连接。

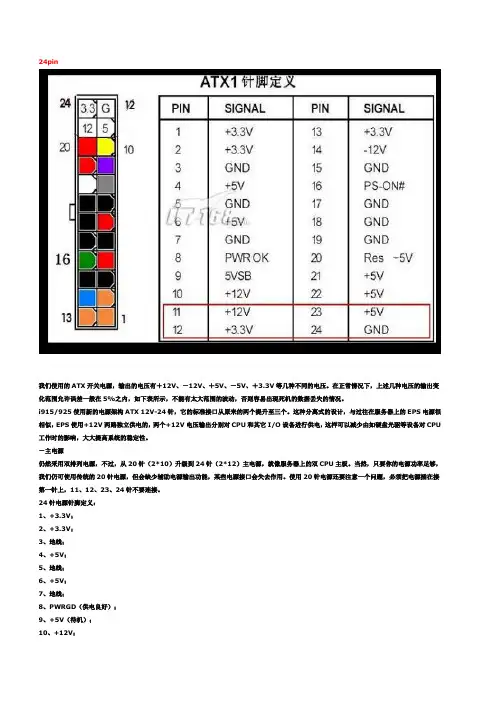

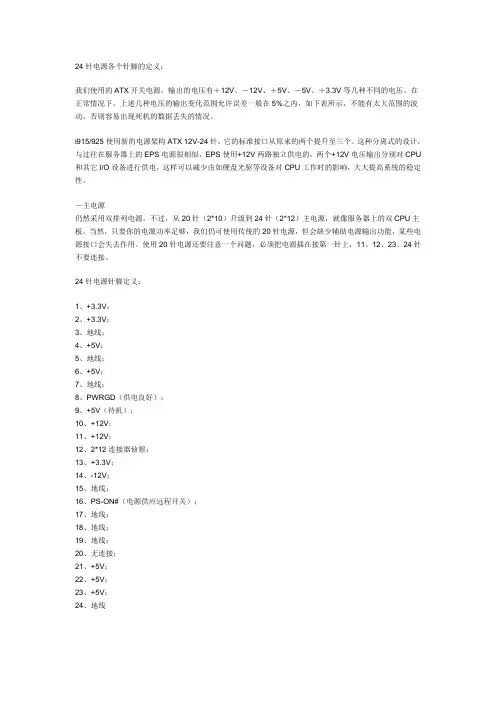

24针电源针脚定义:1、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD(供电良好);9、+5V(待机);10、+12V;11、+12V;12、2*12连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON#(电源供应远程开关);17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线1、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD(供电良好);9、+5V(待机);10、+12V;11、+12V;12、2*12连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON#(电源供应远程开关);17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线-ATX 12V电源4针(2*2)接口,提供直接电源供应给CPU电压调整器,幸好,它没有进一步提升针脚数目,换言之,CPU的功耗虽大,还是在可控制范围之内。
24针电源各个针脚的定义:我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针,它的标准接口从原来的两个提升至三个。
这种分离式的设计,与过往在服务器上的EPS电源很相似,EPS使用+12V两路独立供电的,两个+12V电压输出分别对CPU 和其它I/O设备进行供电,这样可以减少由如硬盘光驱等设备对CPU工作时的影响,大大提高系统的稳定性。
-主电源仍然采用双排列电源,不过,从20针(2*10)升级到24针(2*12)主电源,就像服务器上的双CPU主板。
当然,只要你的电源功率足够,我们仍可使用传统的20针电源,但会缺少辅助电源输出功能,某些电源接口会失去作用。
使用20针电源还要注意一个问题,必须把电源插在接第一针上,11、12、23、24针不要连接。
24针电源针脚定义:1、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD(供电良好);9、+5V(待机);10、+12V;11、+12V;12、2*12连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON#(电源供应远程开关);17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线1、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD(供电良好);9、+5V(待机);10、+12V;11、+12V;12、2*12连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON#(电源供应远程开关);17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线-ATX 12V电源4针(2*2)接口,提供直接电源供应给CPU电压调整器,幸好,它没有进一步提升针脚数目,换言之,CPU的功耗虽大,还是在可控制范围之内。

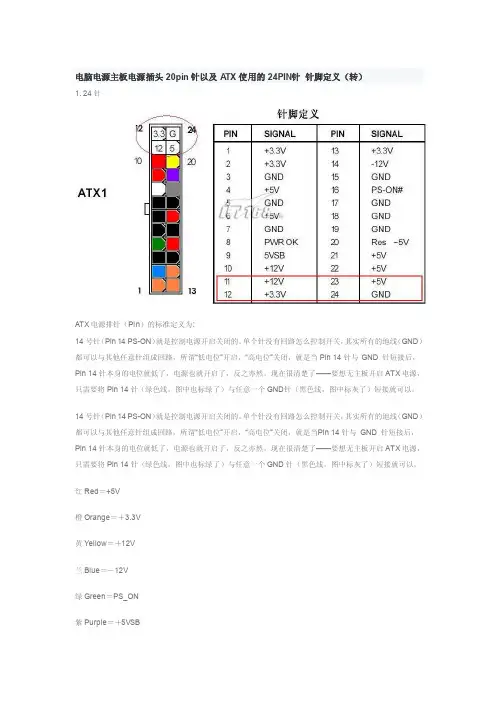

电脑电源主板电源插头20pin针以及AT X使用的24PIN针针脚定义(转)1. 24针A TX电源排针(Pin)的标准定义为:14号针(Pin 14 PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(GND)都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin 14针与G ND 针短接后,Pi n 14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,只需要将Pin 14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以。
14号针(Pin 14PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(GND)都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当P in 14针与GN D 针短接后,Pin 14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,只需要将Pin 14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以。
红Re d=+5V橙Ora nge=+3.3V黄Yellow=+12V兰Blue=-12V绿Green=PS_ON紫Pu rple=+5VSB灰Gray=PWR_OK白White=—5V黑Blac k=COM=GND=接地24pin 我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针,它的标准接口从原来的两个提升至三个。

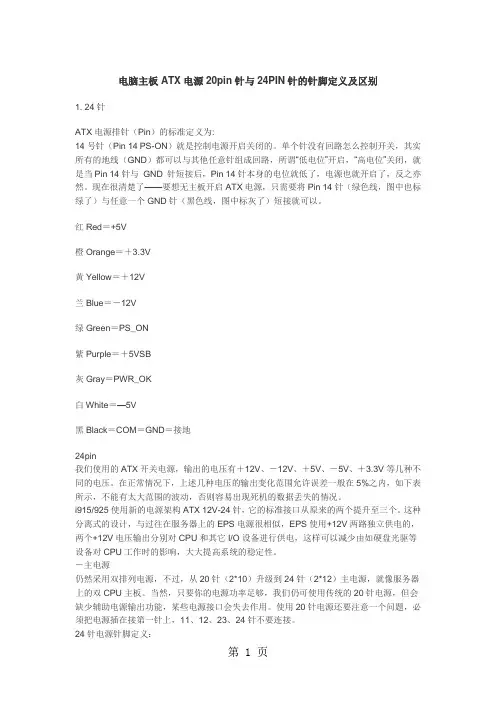

电脑主板ATX电源20pin针与24PIN针的针脚定义及区别1. 24针ATX电源排针(Pin)的标准定义为:14号针(Pin 14 PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(GND)都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin 14针与GND 针短接后,Pin 14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,只需要将Pin 14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以。
红Red=+5V橙Orange=+3.3V黄Yellow=+12V兰Blue=-12V绿Green=PS_ON紫Purple=+5VSB灰Gray=PWR_OK白White=—5V黑Black=COM=GND=接地24pin我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针,它的标准接口从原来的两个提升至三个。
这种分离式的设计,与过往在服务器上的EPS电源很相似,EPS使用+12V两路独立供电的,两个+12V电压输出分别对CPU和其它I/O设备进行供电,这样可以减少由如硬盘光驱等设备对CPU工作时的影响,大大提高系统的稳定性。
-主电源仍然采用双排列电源,不过,从20针(2*10)升级到24针(2*12)主电源,就像服务器上的双CPU主板。
当然,只要你的电源功率足够,我们仍可使用传统的20针电源,但会缺少辅助电源输出功能,某些电源接口会失去作用。
使用20针电源还要注意一个问题,必须把电源插在接第一针上,11、12、23、24针不要连接。
24针电源针脚定义:1、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD(供电良好);9、+5V(待机);10、+12V;11、+12V;12、2*12连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON#(电源供应远程开关);PS-ON 和地线短接可以手动开启电源17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线1、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD(供电良好);9、+5V(待机);10、+12V;11、+12V;12、2*12连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON#(电源供应远程开关);17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线-ATX 12V电源4针(2*2)接口,提供直接电源供应给CPU电压调整器,幸好,它没有进一步提升针脚数目,换言之,CPU的功耗虽大,还是在可控制范围之内。
20针电源针脚定义默认分类2008-05-19 15:59 阅读68 评论0字号:大中小一。

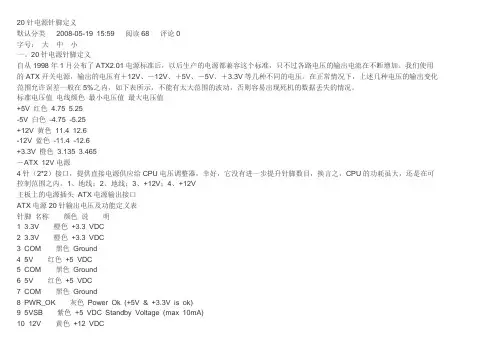

20针电源针脚定义自从1998年1月公布了ATX2.01电源标准后,以后生产的电源都兼容这个标准,只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465-ATX 12V电源4针(2*2)接口,提供直接电源供应给CPU电压调整器,幸好,它没有进一步提升针脚数目,换言之,CPU的功耗虽大,还是在可控制范围之内。
1、地线;2、地线;3、+12V;4、+12V主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法:为了方便测试读数,我们使用数字万用表20V直流档来测试。

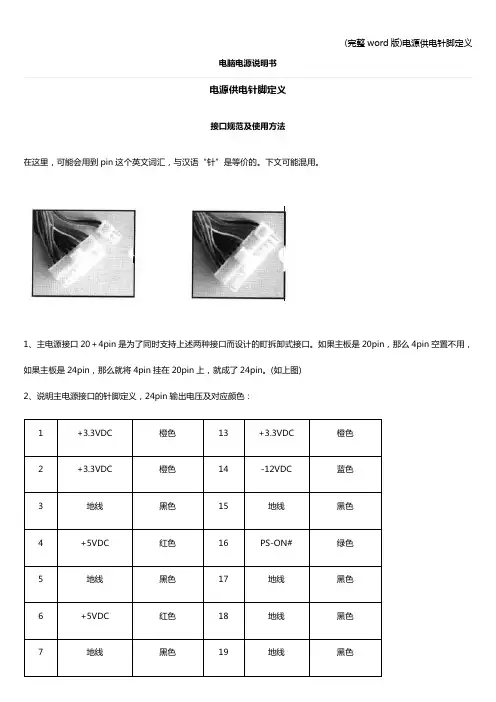

电脑电源说明书电源供电针脚定义接口规范及使用方法在这里,可能会用到pin这个英文词汇,与汉语“针”是等价的。
下文可能混用。
1、主电源接口20+4pin是为了同时支持上述两种接口而设计的町拆卸式接口。
如果主板是20pin,那么4pin空置不用,如果主板是24pin,那么就将4pin挂在20pin上,就成了24pin。
(如上图)2、说明主电源接口的针脚定义,24pin输出电压及对应颜色:1+3.3VDC橙色13+3.3VDC橙色2+3.3VDC橙色14-12VDC蓝色3地线黑色15地线黑色4+5VDC红色16PS-ON#绿色5地线黑色17地线黑色6+5VDC红色18地线黑色7地线黑色19地线黑色8PG-OK灰色20-5VDC白色(无)9+5VSB DC紫色21+5VDC红色10+12VDC黄色22+5VDC红色11+12VDC黄色23+5VDC红色12+3.3VDC橙色24地线黑色3、对于部分电源的主接口,可能有一个针位空置,这是由于-5v被取消所致。
由于-5v在intel规范中已经取消,所以部分电源缺少这根针,但是,也有很多电源依然保留了这路输出。
由于-5v(白色线)主要用与早期的isa总线,目前的主板完全不用这一路输出了。
cpu辅助电源接口(简称“方4pin)“方4pin”与”主4pin”外形极为近似,一定要区分开,避免插错。
黄、红、橙、黑各一根的是“主4pin”,通常与20pin 捆绑在一起,与20pin配合插在主板的主电源接口。
而有两根黄线和两根黑线的是“方4pin”,。
注意!“方4pin”接口有挂钩,单独插在cpu辅助电源接口。
d型接口(俗称大4pin)1+12VDC黄色2地线黑色3地线黑色4+5V DC红色d型接口主要用于硬盘、光驱等磁盘驱动器,另外,高端显卡也有一部分采用此接口为显卡提供辅助供电。
sata电源接口主要为串行硬盘、光驱等提供电源。
并非所有电源都具备此接口。
用户在购买电源时,一定要了解自己使用的硬盘、光驱接口,以购买相匹配的电源。
电脑机箱电源基础知识机箱作为电脑主要配件的载体,其主要任务就是固定与保护配件。
而电源的作用就是把市电(22ov 交流电压)进行隔离和变换为计算机需要的稳定低压直流电。
它们都是标准化、通用化的电脑外设。
从外形上讲,机箱有立式和卧式之分,以前基本上都采用的是卧式机箱,而现在一般采用立式机箱。
主要是由于立式机箱没有高度限制,在理论上可以提供更多的驱动器槽,而且更利于内部散热。
如果从结构上分,机箱可以分为at 、atx 、micro atx 、nlx 等类型,目前市场上主要以atx 机箱为主。
在atx 的结构中,主板是安装在机箱的左上方,并且是横向放置的。
而电源安装位置在机箱的右上方,前方的位置是预留给储存设备使用的,而机箱后方则预留了各种外接端口的位置。
这样规划的目的就是在安装主板时,可以避免i/o 口的过于复杂,而主板的电源接口以及软硬盘数据线接口可以更靠近预留位置。
整体上也能够让使用者在安装适配器、内存或者处理器时,不会移动其他设备。
这样机箱内的空间就更加宽敞简洁,对散热很有帮助。
在机箱的规格中,最重要的就是主板的定位孔,因为定位孔的位置和多少决定着机箱所能使用主板的类型。
比如说,atx 机箱标准规格中,共有17 个主板定位孔,而atx 主板真正使用的只有其中的9 个,其他的孔主要是为了兼容其他类型的主板而设计的。
一、电源的工作原理微机电源的工作原理是:220v 市电输入经滤波及整流之后变成309v 直流电压,该直流电压被送到脉宽调制器(pwm)功率转换线路,在pwm 控制线路控制下,变成幅值在300v 的矩形波,再经高频变压器降压及整流滤波即可输出+12v 、+5v 的直流稳定电压。
通过控制300v 矩形方波的占空比即可以得到稳定的直流输出值,这也就是反馈稳压的主要原理。
目前常见的微机电源功率从130w 到250w 不等,最常用的便是250w 的。
在电源内部有一个110v/ 220v 的选择开关,因为我国市电采用220v 的标准,所以国内制造或组装的微机电源绝大部分将11ov/ 220v 开关剪下焊接在220v 的一端。
电脑主板ATX电源20pin针与24PIN针的针脚定义及区别1. 24针ATX电源排针(Pin)的标准定义为:14号针(Pin 14 PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(GND)都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin 14针与GND 针短接后,Pin 14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,只需要将Pin 14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以。
红Red=+5V橙Orange=+3.3V黄Yellow=+12V兰Blue=-12V绿Green=PS_ON紫Purple=+5VSB灰Gray=PWR_OK白White=—5V黑Black=COM=GND=接地24pin我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针,它的标准接口从原来的两个提升至三个。
这种分离式的设计,与过往在服务器上的EPS电源很相似,EPS使用+12V两路独立供电的,两个+12V电压输出分别对CPU和其它I/O设备进行供电,这样可以减少由如硬盘光驱等设备对CPU工作时的影响,大大提高系统的稳定性。
-主电源仍然采用双排列电源,不过,从20针(2*10)升级到24针(2*12)主电源,就像服务器上的双CPU主板。
当然,只要你的电源功率足够,我们仍可使用传统的20针电源,但会缺少辅助电源输出功能,某些电源接口会失去作用。
使用20针电源还要注意一个问题,必须把电源插在接第一针上,11、12、23、24针不要连接。
24针电源针脚定义:1、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD(供电良好);9、+5V(待机);10、+12V;11、+12V;12、2*12连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON#(电源供应远程开关);PS-ON 和地线短接可以手动开启电源17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线1、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD(供电良好);9、+5V(待机);10、+12V;11、+12V;12、2*12连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON#(电源供应远程开关);17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线-ATX 12V电源4针(2*2)接口,提供直接电源供应给CPU电压调整器,幸好,它没有进一步提升针脚数目,换言之,CPU的功耗虽大,还是在可控制范围之内。
20pin&24pin ATX电源针脚定义无主板启动电源——ATX电源接口各线的定义()AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针(Pin)。
ATX电源排针(Pin)的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针(Pin)。
ATX电源排针(Pin)的标准定义为:14号针(Pin 14 PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(GND)都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin 14针与GND 针短接后,Pin 14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,只需要将Pin 14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以。
红Red=+5V橙Orange=+3.3V黄Yellow=+12V兰Blue=-12V绿Green=PS_ON紫Purple=+5VSB灰Gray=PWR_OK白White=—5V黑Black=COM=GND=接地我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针,它的标准接口从原来的两个提升至三个。
这种分离式的设计,与过往在服务器上的EPS电源很相似,EPS使用+12V两路独立供电的,两个+12V电压输出分别对CPU和其它I/O设备进行供电,这样可以减少由如硬盘光驱等设备对CPU工作时的影响,大大提高系统的稳定性。
24针电源各个针脚的定义:我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针,它的标准接口从原来的两个提升至三个。
这种分离式的设计,与过往在服务器上的EPS电源很相似,EPS使用+12V两路独立供电的,两个+12V电压输出分别对CPU 和其它I/O设备进行供电,这样可以减少由如硬盘光驱等设备对CPU工作时的影响,大大提高系统的稳定性。
-主电源仍然采用双排列电源,不过,从20针(2*10)升级到24针(2*12)主电源,就像服务器上的双CPU主板。
当然,只要你的电源功率足够,我们仍可使用传统的20针电源,但会缺少辅助电源输出功能,某些电源接口会失去作用。
使用20针电源还要注意一个问题,必须把电源插在接第一针上,11、12、23、24针不要连接。
24针电源针脚定义:1、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD(供电良好);9、+5V(待机);10、+12V;11、+12V;12、2*12连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON#(电源供应远程开关);17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线1、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD(供电良好);9、+5V(待机);10、+12V;11、+12V;12、2*12连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON#(电源供应远程开关);17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线-ATX 12V电源4针(2*2)接口,提供直接电源供应给CPU电压调整器,幸好,它没有进一步提升针脚数目,换言之,C PU的功耗虽大,还是在可控制范围之内。
20pin&24pin ATX电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意:电源端,主板端口需镜像)AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针(Pin)。
ATX电源排针(Pin)的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针(Pin)。
ATX电源排针(Pin)的标准定义为:14号针(Pin 14 PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(GND)都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin 14针与 GND 针短接后,Pin 14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,只需要将Pin 14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以。
红Red=+5V橙Orange=+3.3V黄Yellow=+12V兰Blue=-12V绿Green=PS_ON紫Purple=+5VSB灰Gray=PWR_OK白White=—5V黑Black=COM=GND=接地24pin我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V 等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针,它的标准接口从原来的两个提升至三个。
这种分离式的设计,与过往在服务器上的EPS电源很相似,EPS使用+12V 两路独立供电的,两个+12V电压输出分别对CPU和其它I/O设备进行供电,这样可以减少由如硬盘光驱等设备对CPU工作时的影响,大大提高系统的稳定性。
20与24针电源各个针脚定义一。
20针电源针脚定义自从1998年1月公布了ATX2.01电源标准后,以后生产的电源都兼容这个标准,只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465-ATX 12V电源4针(2*2)接口,提供直接电源供应给CPU电压调整器,幸好,它没有进一步提升针脚数目,换言之,CPU的功耗虽大,还是在可控制范围之内。
1、地线;2、地线;3、+12V;4、+12V主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法:为了方便测试读数,我们使用数字万用表20V直流档来测试。
24针电脑电源各针脚的定义电源是主机的心脏,为电脑的稳定工作源源不断提供能量。
是不是大家以为木头又要推荐电源了,哈哈,今天我们不谈产品,主要聊一下每个电源上都具有的输出导线。
对于不同定位的电源,它的输出导线的数量有所不同,但都离不开花花绿绿的这9种颜色:黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线(目前主流电源都省去了白线),它们的具体功能相信还有不少网友搞不清楚,今天就给大家详细的讲解一下。
黄色:+12V黄色的线路在电源中应该是数量较多的一种,随着加入了CPU和PCI-E显卡供电成分,+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源,及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时,常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时,表现为光驱挑盘严重,硬盘的逻辑坏道增加,经常出现坏道,系统容易死机,无法正常使用。
偏高时,光驱的转速过高,容易出现失控现象,较易出现炸盘现象,硬盘表现为失速,飞转。
目前,如果+12V供电短缺直接会影响PCI-E显卡性能,并且影响到CPU,直接造成死机。
蓝色:-12V-12V的电压是为串口提供逻辑判断电平,需要电流不大,一般在1A以下,即使电压偏差过大,也不会造成故障,因为逻辑电平的0电平从-3V到-15V,有很宽的范围。
红色:+5V+5V导线数量与黄色导线相当,+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压,是电脑中主要的工作电源。
目前,CPU都使用了+12V和+5V的混合供电,对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力,加强双核CPU的供电。
它的电源质量的好坏,直接关系着计算机的系统稳定性。
白色:-5V目前市售电源中很少有带白色导线的,白色-5V也是为逻辑电路提供判断电平的,需要电流很小,一般不会影响系统正常工作,基本是可有可无。
24针电脑电源各针脚的定义
电源是主机的心脏,为电脑的稳定工作源源不断提供能量。
是不是大家以为木头又要推荐电源了,哈哈,今天我们不谈产品,主要聊一下每个电源上都具有的输出导线。
对于不同定位的电源,它的输出导线的数量有所不同,但都离不开花花绿绿的这9种颜色:黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线(目前主流电源都省去了白线),它们的具体功能相信还有不少网友搞不清楚,今天就给大家详细的讲解一下。
黄色:+12V
黄色的线路在电源中应该是数量较多的一种,随着加入了CPU和PCI-E显卡供电成分,+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源,及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时,常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时,表现为光驱挑盘严重,硬盘的逻辑坏道增加,经常出现坏道,系统容易死机,无法正常使用。
偏高时,光驱的转速过高,容易出现失控现象,较易出现炸盘现象,硬盘表现为失速,飞转。
目前,如果+12V供电短缺直接会影响PCI-E显卡性能,并且影响到CPU,直接造成死机。
蓝色:-12V
-12V的电压是为串口提供逻辑判断电平,需要电流不大,一般在1A以下,即使电压偏差过大,也不会造成故障,因为逻辑电平的0电平从-3V到-15V,有很宽的范围。
红色:+5V
+5V导线数量与黄色导线相当,+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压,是电脑中主要的工作电源。
目前,CPU都使用了+12V和+5V的混合供电,对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力,加强双核CPU的供电。
它的电源质量的好坏,直接关系着计算机的系统稳定性。
白色:-5V
目前市售电源中很少有带白色导线的,白色-5V也是为逻辑电路提供判断电平的,需要电流很小,一般不会影响系统正常工作,基本是可有可无。
橙色:+3.3V
这是ATX电源专门设置的,为内存提供电源。
最新的24pin主接口电源中,着重加强了+3.3V供电。
该电压要求严格,输出稳定,纹波系数要小,输出电流大,要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应,不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR 内存和+1.8V DDR2内存的平台,主板上都安装了电压变换电路。
紫色:+5VSB(+5V待机电源)
ATX电源通过PIN9向主板提供+5V 720MA的电源,这个电源为WOL(Wake-up On Lan)和开机电路,USB接口等电路提供电源。
如果你不使用网络唤醒等功能时,请将此类功能关闭,跳线去除,可以避免这些设备从+5VSB供电端分取电流。
这路输出的供电质量,直接影响到了电脑待机是的功耗,与我们的电费直接挂钩。
绿色:P-ON(电源开关端)
通过电平来控制电源的开启。
当该端口的信号电平大于1.8V时,主电源为关;如果信号电平为低于1.8V时,主电源为开。
使用万用表测试该脚的输出信号电平,一般为4V左右。
因为该脚输出的电压为信号电平。
这里介绍一个初步判断电源好坏的土办法:使用金属丝短接绿色端口和任意一条黑色端口,如果电源无反应,表示该电源损坏。
现在的电源很多加入了保护电路,短接电源后判断没有额外负载,会自动关闭。
因此大家需要仔细观察电源一瞬间的启动。
灰色:P-OK(电源信号线)
一般情况下,灰色线P-OK的输出如果在2V以上,那么这个电源就可以正常使用;如果P-OK的输出在1V以下时,这个电源将不能保证系统的正常工作,必须被更换。
这也是判断电源寿命及是否合格的主要手段之一。
认识导线种类作用是DIY玩家的必修课,是菜鸟用户晋级的必经之路,大家掌握了电源导线种类可以更清晰的认识电源的输出规格,方便大家选购电源和排除故障。
