电动机防护等级
电动机防护等级是指电动机外壳的防护等级,用于描述电动机的防尘和防水性能。
电动机防护等级一般由两个数字组成,分别表示防尘等级和防水等级。
防尘等级:表示电动机外壳对固体颗粒的防护能力。
常见的防尘等级有0-6级,数字越大表示对固体颗粒的防护能力越强,防尘等级0表示没有特殊的防护能力。
防水等级:表示电动机外壳对水的防护能力。
常见的防水等级有0-9级,数字越大表示对水的防护能力越强,防水等级0表示没有特殊的防护能力。
例如,防护等级为IP65的电动机表示其防尘等级为6级,防水等级为5级,具有较高的防尘和防水性能。
电动机防护等级的选择应根据具体的工作环境和要求来决定,以确保电动机的正常运行和使用安全。
电机的绝缘等级分为那些等级?电动机的绝缘等级是指其所用绝缘材料的耐热等级,分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级F级 H级c级最高允许温度(℃)105 120 130 155 180 180以上绕组温升限值(K)60 75 80 100 125性能参考温度(℃)80 95 100 120 145电机的绝缘等级决定于它所采用的绝缘材料的耐热等级。
若一台电机主要部件的绝缘结构采用不同耐热等级的绝缘材料,其绝缘等级按绝缘材料的最低耐热等级考核1、电机防护等级的意义IP分类体系通过一个数字来表明外壳对抵抗冲击和粉尘及水侵入的保护。
第一位数防固体物侵入的级别0 无防护1 防护大于50mm的物体(如手)2 防护大于12mm的物体(手指)3 防护大于2.5mm的物体(工具或导线)4 防护大于1.0mm的物体(导线或细棍)5 防护足以造成危害的粉尘的侵入6 尘密第二位防水侵入的级别0 无防护1 防护滴水(如凝结液)2 防护滴水,下滴倾斜角度小于15°3 防护喷洒水,倾斜角度小于60°4 防护来自所有方向的溅水5 防护来自所有方向的水柱6 防护水塘或高压水柱7 浸于水中150mm-1m深防护水的侵入8 埋入水中,适合连续浸于水中。
2、电机绝缘等级最大稳定化温度不能超过Y A E B F H C 耐热温度分别为90℃105℃115℃130℃155℃180℃200℃防爆绝缘的温度等级A级E级B级F级H级最高允许温度(℃)105 120 130 155 180绕组温升限值(K)60 75 80 100 125性能参考温度(℃)80 95 100 120 145江西鑫新实业股份有限公司上饶线材厂产品介绍。
电动机防护等级标准
电动机防护等级标准分为两大类:
第一类是防止人体接触及运动部分,具体分为6个等级:●0级:无防护,没有专门的防护。
●1级:能防止直径大于50mm的固体异物进入壳内,能防止人体
的某一大面积部分(如手)偶然或意外地触及壳内带电或运动部分,但不能防止有意识地接近这些部分。
●2级:能防止直径大于12mm的固体异物进入电机工作区域或运
动部分。
●3级:能防止直径大于2.5mm的固体异物进入电机工作区域或运
动部分。
●4级:能防止直径大于1mm的固体异物进入电机工作区域或运动
部分。
●5级:防尘,能防止大量灰尘进入电机工作区域,注意,并不能
完全防止灰尘进入,只能保证灰尘进入量不足以影响电机正常运行工作。
●6级:尘密,能完全防止灰尘进入电机,更好的保证了电机的运
行和寿命。
第二类是防止水进入电机内部,具体分为8个等级:
●0级:无防护。
●2级:能防止150度的滴水不对电机造成有害影响。
●3级:能防止600度的滴水不对电机造成有害影响,也就是淋水
不会对电机造成影响。
●4级:能防止溅水对电机无有害影响。
●5级:能防止喷射水对电机无有害影响。
●6级:能防止海水海浪或强力喷水对电机无有害影响。
●7级:能防止浸水状态下对电机无有害影响。
●8级:能防止在一定压力下浸水对电机无有害影响。
以上是电动机防护等级标准的分类及具体内容。
在选择和使用电动机时,请遵循相关标准和规定,以确保电动机的安全和正常运行。
IP防护等级标准---GB4208-1993IP防护等级的意义 - [专业知识]Tag: 相关知识IP防护IP(国际防护标准)是一个由DIN VDE 0470和DIN 40 050定义的术语。
这些标准给出了在额定电压不超过72.5KV时电器设备外壳的防护等级分类。
具体内容如下:1. 人身保护。
2. 电器设备的保护,防止固态物质包括粉尘的进入。
3. 电器设备的保护,防止水对设备造成的损害。
请不要理解为防腐。
按照IEC60529的划分,如下:海拔高度修正系数点击次数:270 发布时间:2007年1月29日海拔高度高于海平面的防护区,海拔高度修正系数Kc等于本规范附表07.5.1中的修正系数Ko;海拔高度低于海平面的防护区,海拔高度修正系数Kc等于本规范附表07.5.1中的修正系数Ko的倒数;修正系数Ko也可由下式计算:式中Ko :修正系数;H :海拔高度(m)。
插入资料:电动机的绝缘等级分类:电机的绝缘等级是按照采用的绝缘材料的耐热等级来分的,一般分为5级:1、A级105度2、E级120度3、B级130度4、F级155度5、H级180度中级电工理论知识试题一、单项选择题。
请将正确答案的代号填入括号中(共30题,每题1分,共30分)1.在正弦交流电阻电路中,正确反映电流电压之间的关系式是()。
A、i=U/RB、i=Um/R C、i=u/R2.在理想电感元件的正弦交流电路中,正确反映电流电压的关系式为()。
A、i=u/XLB、i=u/ωLC、I=U/ωL3.若正弦交流电压和电流的最大值分别是Um (V)和Im(A)时,则视在功率的表达式为()。
A、Um Im/2 B、UmIm/ C、/UmIm4.R、L、C串联的正弦交流电路的谐振频率f为()。
A、2πB、1/2πC、1/2πLC5.在纯电容电路中,电路的无功功率因数sinϕ为()。
A、0B、1C、0.8D、0.46.用ZC-8型接地电阻仪进行接地电阻测量时,应将转换倍率开关置于()位置。
一,电机的防护等级:IP(INGRESS PROTECTION)防护等级系统是由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草。
将电器依其防尘防湿气之特性加以分级。
IP防护等级是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级,第2个数字表示灯具防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高。
第1个数字的含义:0:无防护,没有专门的防护1:防护大于50mm的固体,能防止直径大于50mm的固体异物进入壳内。
能防止人体的某一大面积部分(如手)偶然或意外地触及壳内带电或运动部分,但不能防止有意识地接近这些部分2:防护大于12mm的固体,能防止直径大于12mm的固体异物进入壳内。
能防止手指触及壳内带电或运动部分①3:防护大于2.5mm的固体,能防止直径大于2.5mm的固体异物进入壳内。
能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②4 :防护大于1mm的固体,能防止直径大于1mm的固体异物进入壳内。
能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②5:防尘,能防止灰尘进入达到影响产品正常运行的程度,完全防止触及壳内带电或运动部分。
6 :尘密,能完全防止灰尘进入壳内,完全防止触及壳内带电或运动部分第2个数字的含义:0:无防护,没有专门的防护1:防滴,垂直的滴水应不能直接进入电机内部2:15o防滴,与铅垂线成15o角范围内的滴水,应不能直接进入电机内部3:防淋水,与铅垂线成60O角范围内的淋水,应不能直接进入电机内部4:防溅,任何方向的溅水对电机应无有害的影响5:防喷水,任何方向的喷水对电机应无有害的影响6:防海浪或强加喷水,猛烈的海浪或强力的喷水对电机应无有害影响7:浸水,电机在规定的压力和时间下浸在水中,其进水量应无有害影响8:潜水,电机在规定的压力下长时间浸在水中,其进水量应无有害影响电机应用中最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等二,能效等级的问题能效等级:是表示能效等级是表示家用电器产品能效高低差别的一种分级方法,按照国家标准相关规定,目前我国的能效标识将能效分为五个等级。

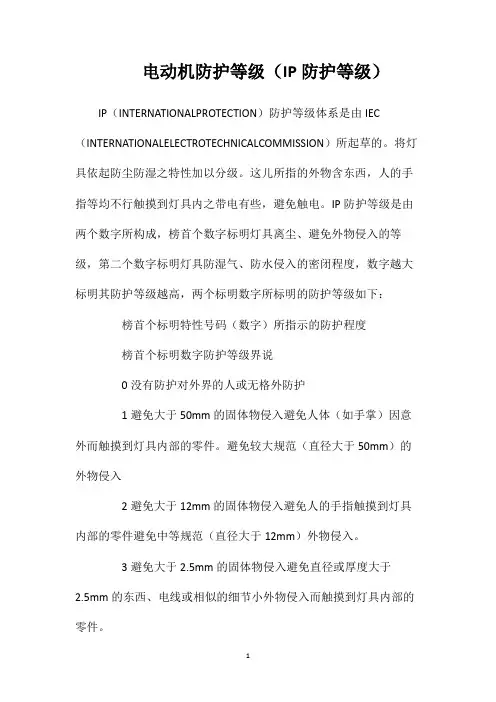

电动机防护等级(IP防护等级)IP(INTERNATIONALPROTECTION)防护等级体系是由IEC (INTERNATIONALELECTROTECHNICALCOMMISSION)所起草的。
将灯具依起防尘防湿之特性加以分级。
这儿所指的外物含东西,人的手指等均不行触摸到灯具内之带电有些,避免触电。
IP防护等级是由两个数字所构成,榜首个数字标明灯具离尘、避免外物侵入的等级,第二个数字标明灯具防湿气、防水侵入的密闭程度,数字越大标明其防护等级越高,两个标明数字所标明的防护等级如下:榜首个标明特性号码(数字)所指示的防护程度榜首个标明数字防护等级界说0没有防护对外界的人或无格外防护1避免大于50mm的固体物侵入避免人体(如手掌)因意外而触摸到灯具内部的零件。
避免较大规范(直径大于50mm)的外物侵入2避免大于12mm的固体物侵入避免人的手指触摸到灯具内部的零件避免中等规范(直径大于12mm)外物侵入。
3避免大于2.5mm的固体物侵入避免直径或厚度大于2.5mm的东西、电线或相似的细节小外物侵入而触摸到灯具内部的零件。
4避免大于1.0mm的固体物侵入避免直径或厚度大于1.0mm的东西、电线或相似的细节小外物侵入而触摸到灯具内部的零件。
5防尘彻底避免外物侵入,虽不能彻底避免尘土进入,但侵入的尘土量并不会影响灯具的正常作业。
6防尘彻底避免外物侵入,且可彻底避免尘土进入。
第二个标明特性号码(数字)所指示的防护程度第二个标明数字防护等级界说0没有防护没有防护1避免滴水侵入笔直滴下的水滴(如凝集水)对灯具不会构成有害影响。
2歪斜15度时仍可避免滴水侵入当灯具由笔直歪斜至15度时,滴水对灯具不会构成有害影响3避免喷洒的水侵入防雨,或避免与笔直的夹角小于60度的方向所喷洒的水进入灯具构成危害。
4避免飞溅的水侵入避免个方向飞溅而来的水进入灯具构成危害。
5避免喷发的水侵入避免来自各方向喷嘴射出的水进入灯具内构成危害。

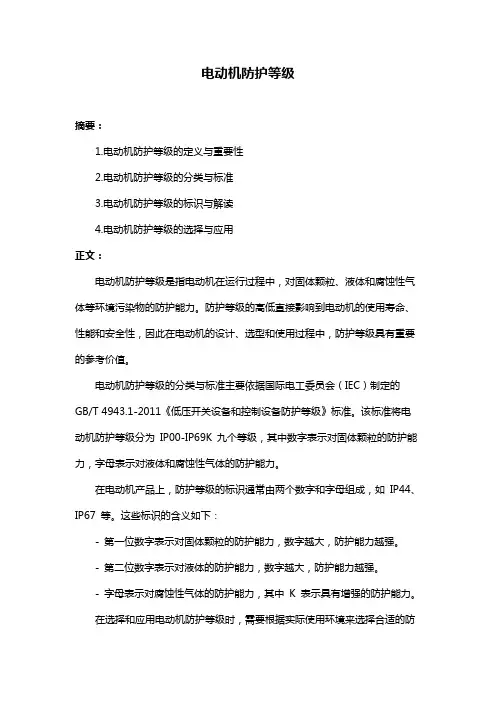

电动机防护等级
摘要:
1.电动机防护等级的定义与重要性
2.电动机防护等级的分类与标准
3.电动机防护等级的标识与解读
4.电动机防护等级的选择与应用
正文:
电动机防护等级是指电动机在运行过程中,对固体颗粒、液体和腐蚀性气体等环境污染物的防护能力。
防护等级的高低直接影响到电动机的使用寿命、性能和安全性,因此在电动机的设计、选型和使用过程中,防护等级具有重要的参考价值。
电动机防护等级的分类与标准主要依据国际电工委员会(IEC)制定的GB/T 4943.1-2011《低压开关设备和控制设备防护等级》标准。
该标准将电动机防护等级分为IP00-IP69K 九个等级,其中数字表示对固体颗粒的防护能力,字母表示对液体和腐蚀性气体的防护能力。
在电动机产品上,防护等级的标识通常由两个数字和字母组成,如IP44、IP67 等。
这些标识的含义如下:
- 第一位数字表示对固体颗粒的防护能力,数字越大,防护能力越强。
- 第二位数字表示对液体的防护能力,数字越大,防护能力越强。
- 字母表示对腐蚀性气体的防护能力,其中K 表示具有增强的防护能力。
在选择和应用电动机防护等级时,需要根据实际使用环境来选择合适的防
护等级。
例如,在灰尘较多的环境中,应选择具有较高防尘能力的防护等级;在液体溅落的环境中,应选择具有较高防水能力的防护等级。
合理选择防护等级可以提高电动机的使用寿命和安全性能。
总之,电动机防护等级是衡量电动机在各种环境条件下防护性能的重要指标。
电动机的防爆等级及防护等级从高到低是怎么划分的?1)在爆炸性气体区域(0区、1区、2区)不同电气设备使用安全级别的划分。
如旋转电机选型分为隔爆型(代号d)、正压型(p)、增安型(e)、无火花型(n)2)气体或蒸气爆炸性混合物等级的划分,分为ⅡA、ⅡB、ⅡC三种,这些等级的划分主要是依照最大试验安全间隙(MESG)或最小点燃电流(MICR)来区分的。
3)引燃某种介质的温度分组的划分。
主要分为T1-450℃<T、T2-300<T≤ 450℃、T3-200<T≤300℃、T4-135<T≤200℃、T5-100<T≤135 、T6-85<T≤100℃.详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058-92防爆电机与普通电机区别:1、防爆电机一般应用在易燃易爆的场合。
2、防爆电机接线盒的密封较普通电机要好。
3、防爆电机防护等级最低为IP55,而普通电机有IPIP23、IP44、IP54、IP55、IP56不等,故而从外形可以分辨出。
下面详细介绍防爆电机:防爆电机是一种可以在易燃易爆厂所使用的一种电机,运行时不产生电火花。
防爆电机主要用于煤矿、石油天然气、石油化工和化学工业。
此外,在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。
防爆电机作为主要的动力设备,通常用于驱动泵、风机、压缩机和其他传动机械。
随着科技、生产的发展,存在爆炸危险的场所也在不断增加。
例如,食用油生产过去是用传统的压榨法工艺,20世纪70年代以后,我国开始引进国外先进的浸出油工艺,但此工艺中要使用含有己烷的化学溶剂,己烷是易燃易爆物质;因此浸出油车间就成了爆炸危险场所,需要使用防爆电机和其他防爆电气产品。
又如,近年来我国公路发展迅速,一大批燃油加油站出现,也给防爆电机提供了新的市场。
产品分类1.按电机原理分可分为防爆异步电机、防爆同步电机及防爆直流电机等。
2.按使用场所分可分为煤矿井下用防爆电机及工厂用防爆电机。

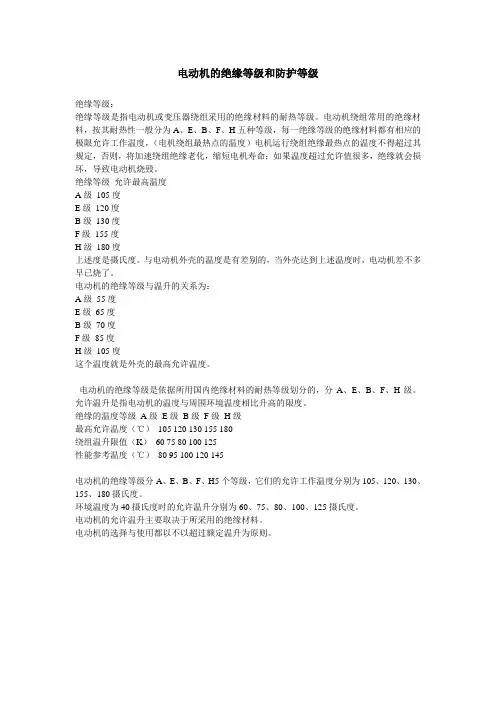

电动机的绝缘等级和防护等级
绝缘等级:
绝缘等级是指电动机或变压器绕组采用的绝缘材料的耐热等级。
电动机绕组常用的绝缘材料,按其耐热性一般分为A、E、B、F、H五种等级,每一绝缘等级的绝缘材料都有相应的极限允许工作温度,(电机绕组最热点的温度)电机运行绕组绝缘最热点的温度不得超过其规定,否则,将加速绕组绝缘老化,缩短电机寿命;如果温度超过允许值很多,绝缘就会损坏,导致电动机烧毁。
绝缘等级允许最高温度
A级105度
E级120度
B级130度
F级155度
H级180度
上述度是摄氏度。
与电动机外壳的温度是有差别的,当外壳达到上述温度时,电动机差不多早已烧了。
电动机的绝缘等级与温升的关系为:
A级55度
E级65度
B级70度
F级85度
H级105度
这个温度就是外壳的最高允许温度。
电动机的绝缘等级是依据所用国内绝缘材料的耐热等级划分的,分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级
最高允许温度(℃)105 120 130 155 180
绕组温升限值(K)60 75 80 100 125
性能参考温度(℃)80 95 100 120 145
电动机的绝缘等级分A、E、B、F、H5个等级,它们的允许工作温度分别为105、120、130、155、180摄氏度。
环境温度为40摄氏度时的允许温升分别为60、75、80、100、125摄氏度。
电动机的允许温升主要取决于所采用的绝缘材料。
电动机的选择与使用都以不以超过额定温升为原则。
IP防护等级说明(按照EN60529/IEC529)防护等级IP54, IP为标记字母,数字5为第一标记数字,4为第二标记数字第一标记数字表示接触保护和外来物保护等级,第二标记数字表示防水保护等级;技术文摘 - 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容(1)IPX1方法名称:垂直滴水试验试验设备:滴水试验装置及其试验方法见2.11试样放置:按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm试验条件:滴水量为1 0.5 mm/min;试验持续时间:10 min;(2)IPX2方法名称:倾斜15°滴水试验试验设备:滴水试验装置及其试验方法见2.11试样放置:使试样的一个面与垂线成15°角,样品顶部至滴水口的距离不大于200mm。
每试完一个面后,换另一个.....面,共四次。
试验条件:滴水量为3 0.5 mm/min;试验持续时间:4×2.5 min(共10 min);(3)IPX3方法名称:淋水试验试验方法:a.摆管式淋水试验试验设备:摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm,样品台不旋转。
试验条件:水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。
淋水时,摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。
被试样品放在摆管半圆中心。
摆管沿垂线两边各摆动60°,共120°。
每次摆动(2×120°)约4s 。
试验时间:连续淋水10 min 。
b.喷头式淋水试验试验设备:手持式淋水溅水试验装置,装置图形及其试验方法见本书2.14试样放置:使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间试验条件:试验时应安装带平衡重物的挡板,水流量为10 L/min试验时间:按被检样品外壳表面积计算,每平方米为1 min (不包括安装面积),最少5 min 。
电机、低压电器外壳防护等级中华人民共和国国家标准(GB1498—79)4.1.1防护型式电视、低压电器产品的外壳有以下两种防护型式的分级:第一种防护型式是防止固体异物进入内部及防止人体触及内部的带电或运动部分的防护:第二种防护型式是防止水进入内部达到有害程度的防护。
4.1.2标志方法表明产品外壳防护等级的标志由字形字“IP”及两个数字组成。
第一位数表示上述第一种防护型式的等级.第二位数字表示第二种防护型式的等级。
如只需要单独标志一种防护型式的等级时,则被略去数字的位置应以“x”补充。
对电机产品,还可以采用下列附加字母R——管道通风式电机:W——气候防护式电机;S——在静止状态下进行第二种防护型式试验的电机;M——在运转状态下进行第二种防护型式试验的电机。
字母 R和 W应标于IP和两个数字之间。
字母S和M应标于两个数字之后,如不标志字母S和M,则表示电机是在静止和运动状态下都进行试验。
管道通风和气候防护两种型式电机的技术试验要求和试验方法,应在其产品标准中规定。
防护等级的标志方法举例如下:IP 2 2第二位数字(见表4.1.3-2)第一位数字(见表4.1.3-1)外壳防护标志字母防护等级标志应在产品铭牌上或外壳明显位置上标明。
如整个产品各部分外壳不属于同一防护等级,则应按其中最低的防护等级标志或分别进行标志。
4.1.3分级和定义产品的外壳按防止固体异物进入内部及防止人体触及内部的带电或运动部分的防护等级分为7级,各级定义按表4.1.3―1的规定。
表4.1.3―1产品的外壳按防止水进入内部达到的有害程度的防护等级分为9级,各级的定义按表4.1.3―2的规定。
表4.1.3―2。
电机的防护等级详解电机常用的防护等级有IP23、IP44、IP54、IP55、IP56、IP65。
这些电机的防护等级IP代表的意思?电动机防护等级有什么意义?有怎样的评判标准?本文我们一起来探讨这一系列的问题。
IP分类体系通过一个数字来表明外壳对抵抗冲击和粉尘及水侵入的保护.电动机防护等级采用国际电工委员会(IEC)推荐的IP××等级标准,不同的安装场所,等级是不一样的,IP(INGRESS PROTECTION)防护等级系统是由IEC(INTERNA TIONAL ELECTROTECHNICAL COMMISSION)所起草。
将电器依其防尘防湿气之特性加以分级。
IP防护等级是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级,第2个数字表示灯具防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高。
所说的“IP44”,具体可参照下面的说明选定。
在等级标准中,“××”是两位数字,第一位表示对固体的防护等级,第二位表示对液体的防护等级。
固体防护等级有7个等级,用0-6分别表示;液体防护等级有9个等级,用0-8分别表示。
具体说明如下:电机防护等级IP后面第一位数字的意义0 无防护,没有专门的防护1 能防止直径大于50MM的固体异物进入机壳内,能防止人体的大面积(如手)偶然触及壳内带电或运动部分,但不能防止有意识的接近这些部分。
2 能防止直径大于12MM的固体异物进入机壳内,能防止手指触及壳内带电或运动部分3 能防止直径大于2.5MM的固体异物进入机壳内,能防止厚度(或直径)大于2.5的工具、金属等触及壳内带电或运动部分。
4 能防止直径大于1MM的固体异物进入机壳内,能防止厚度(或直径)大于1MM的工具、金属等触及壳内带电或运动部分。
5 能防止灰尘进入达到影响产品正常运行的程度,完全防止触及壳内带电或运动部分。
6 完全防止灰尘进入,完全防止触及壳内带电或运动部分。
箱式发电机外壳防护等级
箱式发电机外壳的防护等级通常是根据国际电工委员会(IEC)的标准来确定的。
防护等级一般用IP(Ingress Protection)等级来表示,IP等级由两个数字组成,第一个数字表示防护等级对固体物体的防护能力,第二个数字表示对液体的防护能力。
对于箱式发电机外壳来说,防护等级一般是根据其对固体物体和液体的防护能力来确定的。
例如,一个常见的箱式发电机外壳的防护等级可能是IP54,其中第一个数字5表示对固体物体的防护能力为较高级别,可以有效防护针对较大的物体的侵入,第二个数字4表示对液体的防护能力为适度级别,可以有效防护来自各个方向的喷溅水的侵入。
除了IP等级外,一些特定行业也可能有自己的防护等级标准,因此在实际应用中,还需要根据具体的行业标准来确定箱式发电机外壳的防护等级要求。
总的来说,箱式发电机外壳的防护等级是根据其对固体和液体的防护能力来确定的,一般采用IP等级标准,同时也需要考虑特定行业标准的要求。
电机、低压电器外壳防护等级中华人民共和国国家标准(GB1498—79)4.1.1防护型式电视、低压电器产品的外壳有以下两种防护型式的分级:第一种防护型式是防止固体异物进入内部及防止人体触及内部的带电或运动部分的防护:第二种防护型式是防止水进入内部达到有害程度的防护。
4.1.2标志方法表明产品外壳防护等级的标志由字形字“IP”及两个数字组成。
第一位数表示上述第一种防护型式的等级.第二位数字表示第二种防护型式的等级。
如只需要单独标志一种防护型式的等级时,则被略去数字的位置应以“x”补充。
对电机产品,还可以采用下列附加字母R——管道通风式电机:W——气候防护式电机;S——在静止状态下进行第二种防护型式试验的电机;M——在运转状态下进行第二种防护型式试验的电机。
字母R和W应标于IP和两个数字之间。
字母S和M应标于两个数字之后,如不标志字母S 和M,则表示电机是在静止和运动状态下都进行试验。
管道通风和气候防护两种型式电机的技术试验要求和试验方法,应在其产品标准中规定。
防护等级的标志方法举例如下:IP 2 2第二位数字(见表4.1.3-2)第一位数字(见表4.1.3-1)外壳防护标志字母防护等级标志应在产品铭牌上或外壳明显位置上标明。
如整个产品各部分外壳不属于同一防护等级,则应按其中最低的防护等级标志或分别进行标志。
4.1.3分级和定义产品的外壳按防止固体异物进入内部及防止人体触及内部的带电或运动部分的防护等级分为7级,各级定义按表4.1.3―1的规定。
表4.1.3―1产品的外壳按防止水进入内部达到的有害程度的防护等级分为9级,各级的定义按表4.1.3―2的规定。
IP防护等级标准---GB4208-1993IP防护等级的意义 - [专业知识]Tag: 相关知识IP防护IP(国际防护标准)是一个由DIN VDE 0470和DIN 40 050定义的术语。
这些标准给出了在额定电压不超过72.5KV时电器设备外壳的防护等级分类。
具体内容如下:1. 人身保护。
2. 电器设备的保护,防止固态物质包括粉尘的进入。
3. 电器设备的保护,防止水对设备造成的损害。
请不要理解为防腐。
按照IEC60529的划分,如下:海拔高度修正系数点击次数:270 发布时间:2007年1月29日海拔高度高于海平面的防护区,海拔高度修正系数Kc等于本规范附表07.5.1中的修正系数Ko;海拔高度低于海平面的防护区,海拔高度修正系数Kc等于本规范附表07.5.1中的修正系数Ko的倒数;修正系数Ko也可由下式计算:式中Ko :修正系数;H :海拔高度(m)。
海拔高度(m) 大气压力(Pa) 修正系数(K o)0 300 600 900 1200 1500 1800 2100 1.013×1050.978×1050.943×1050.910×1050.877×1050.845×1050.815×1050.785×1051.0000.9640.9300.8960.8640.8300.8020.772插入资料:电动机的绝缘等级分类:电机的绝缘等级是按照采用的绝缘材料的耐热等级来分的,一般分为5级:1、A级105度2、E级120度3、B级130度4、F级155度5、H级180度中级电工理论知识试题一、单项选择题。
请将正确答案的代号填入括号中(共30题,每题1分,共30分)1.在正弦交流电阻电路中,正确反映电流电压之间的关系式是()。
A、i=U/RB、i=Um/R C、i=u/R2.在理想电感元件的正弦交流电路中,正确反映电流电压的关系式为()。
电机的防护等级详解电机常用的防护等级有IP23、IP44、IP54、IP55、IP56、IP65。
这些电机的防护等级IP代表的意思?电动机防护等级有什么意义?有怎样的评判标准?本文我们一起来探讨这一系列的问题。
IP分类体系通过一个数字来表明外壳对抵抗冲击与粉尘及水侵入的保护.电动机防护等级采用国际电工委员会(IEC)推荐的IP××等级标准,不同的安装场所,等级是不一样的,IP (INGRESS PROTECTION)防护等级系统是由IEC (INTERNATIONAL ELECTROTECHNICAL COMMISSIO N)所起草。
将电器依其防尘防湿气之特性加以分级。
IP防护等级是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级,第2个数字表示灯具防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高。
所说的“IP44”,具体可参照下面的说明选定。
在等级标准中,“××”是两位数字,第一位表示对固体的防护等级,第二位表示对液体的防护等级。
固体防护等级有7个等级,用0-6分别表示;液体防护等级有9个等级,用0-8分别表示。
具体说明如下:电机防护等级IP后面第一位数字的意义 0 无防护,没有专门的防护1 能防止直径大于50MM的固体异物进入机壳内,能防止人体的大面积(如手)偶然触及壳内带电或运动部分,但不能防止有意识的接近这些部分。
2 能防止直径大于12MM的固体异物进入机壳内,能防止手指触及壳内带电或运动部分3 能防止直径大于2.5MM的固体异物进入机壳内,能防止厚度(或直径)大于2.5的工具、金属等触及壳内带电或运动部分。
4 能防止直径大于1MM的固体异物进入机壳内,能防止厚度(或直径)大于1MM的工具、金属等触及壳内带电或运动部分。
5 能防止灰尘进入达到影响产品正常运行的程度,完全防止触及壳内带电或运动部分。
6 完全防止灰尘进入,完全防止触及壳内带电或运动部分。
电动机的主体外壳防护等级(IP)IP 指额定电压不超过72.5V借助外壳防护的的电气设备的防护等级(International Protection,国际防护)54中5是指防尘,4指右各个方向向设备溅水无影响。
另:GB 4208《外壳防护等级(IP代码)》防尘等级(第一个X表示)0:没有保护1:防止大的固体侵入2:防止中等大小的固体侵入3:防止小固体进入侵入4:防止物体大于1mm的固体进入5:防止有害的粉尘堆积6:完全防止粉尘进入防水等级(第一个X表示)0:没有保护1:水滴滴入到外壳无影响2:当外壳倾斜到15度时,水滴滴入到外壳无影响3:水或雨水从60度角落到外壳上无影响4:液体由任何方向泼到外壳没有伤害影响5:用水冲洗无任何伤害6:可用于船舱内的环境7:可于短时间内耐浸水(1m)8:于一定压力下长时间浸水IP是指外壳防护等级。
IP后第一位数的含义为防尘保护:0:无特殊保护。
1:防直径超过50MM物质的进入(大尺寸物体),通常不考虑细部的保护,比如只考虑设备表面的保护,不考虑手柄等处。
2:防直径超过12MM 物质的进入(中等尺寸物体),防止手指头之类小物体的接触。
3:防直径超过2.5MM物质的进入(小尺寸物体),防护如一些附件、引线的进入。
4:防直径超过1MM物质的进入(粒状物体),防护如一些附件、引线的进入。
5:防尘保护,并不能完全防止灰尘的进入,但飞入灰尘的数量不会干扰设备完好的运行。
6:完全不能进入灰尘(密封),完善的防接触保护。
IP后第二位数的含义为防水保护:0:无特殊保护1:防止垂直方向的滴水,滴水不会产生有效的危害。
2:防止垂直方向的滴水,当装置向任何方向倾斜150时,垂直方向的滴水不会产生危害(防偏斜滴水)。
3:防止垂直方向直至偏斜600时,由于喷雾状态而落下的水。
4:防止任何方向飞溅来的水的侵害。
5:防止从喷头喷出来的水从任何角度对装置的侵害。
6:防止大量的或带压力的喷水的侵害。
防爆电机是一种特殊的电动机,通常应用于易燃易爆、腐蚀性、湿度大等特殊环境中。
所以,防爆电机的防护等级是非常重要的。
防护等级是表明电机外壳的密封等级,一般以IP等级表示。
IP等级是由防尘等级和防水等级两部分组成的等级系统,用来说明电机外壳对固体物质和水的阻隔能力。
在正常环境下使用的电机的防护等级一般为IP44级别。
但是,对于防爆电机,其应用环境的特殊性要求其具有更高的防护等级。
防爆电机防护等级通常为IP55级或IP65级,这意味着它们具有较高的密封性和耐水性能,可以在易燃易爆、腐蚀性、湿度大等特殊环境中安全使用。
电动机的外壳防护等级
表示防护等级的代号由表征字母“IP”(表示国际防护)及附加在后的两个表征数字组成,例如IP44。
第一位数字表示第一种防护,即防止人体触及或接近壳内带电部分和触及壳内转动部件,以及防止固体异物进入电机(表1);
第二位数字表示第二种防护,即防止由于电机进水而引起有害影响(表2)。
这两位数字越大,防护能力越强。
注:
1.当只需用一个表征数字表示某一防护等级时,被省略的数字应以字母“X”代替.例如lPX5。
2.当防护的内容有所增加.可用补充字母表示,补充字母放在数字之后或紧跟“IP”之后。
3.本表中“筒述”一栏不作为防护型式的规定,表2同此。
4.本标准不规定电机防止机械损害或由凝露引起的潮湿.以及腐蚀性气体下的防护等级.也不规定电机在爆炸性气体环境中运行的防护等级。
5.第一位表征数字为1至4的电机所能防止的固体异物.系包括形状规则或不规则的物体.其三个相互垂直的尺寸均超过“含义”栏中相应规定的数值。
6.第五级防尘是一般的防尘.当尘的颗粒大小、纤维状或粒状已作规定时.试验条件应由制造厂和用户协商确定。
2、电机绝缘等级最大稳定化温度不能超过
Y A E B F H C 耐热温度分别为90℃105℃115℃ 130℃ 155℃ 180℃ 200℃
防爆绝缘的温度等级A级E级B级F级H级
最高允许温度(℃)105 120 130 155 180
绕组温升限值(K)60 75 80 100 125
性能参考温度(℃)80 95 100 120 145。
